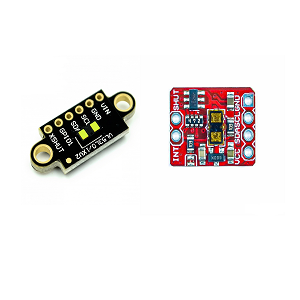

VL53L1X Αισθητήρας που κυμαίνεται με λέιζερ: Προδιαγραφές, διάγραμμα pinout και κυκλώματος

Αυτό το άρθρο βυθίζεται στις περιπλοκές του VL53L1X, διερευνώντας τις τεχνικές προδιαγραφές, τις πρακτικές εφαρμογές και τις τεχνικές ενσωμάτωσης.Με την κατανόηση των ολοκληρωμένων λειτουργιών και των προηγμένων χαρακτηριστικών του, μπορείτε να ξεκλειδώσετε το πλήρες δυναμικό αυτού του αισθητήρα, ανοίγοντας το δρόμο για καινοτόμες λύσεις σε ένα πλήθος τεχνολογικών πεδίων.Συζητήστε επίσης για μια λεπτομερή εξερεύνηση του VL53L1X, ξεκινώντας από τη διαμόρφωση του PINOUT και καλύπτει τις εφαρμογές του, για να παρέχει μια πλήρη κατανόηση αυτού του αισθητήρα αιχμής.

Κατάλογος

Ποιο είναι το VL53L1x;

Ο VL53L1x σηματοδοτεί ένα μετασχηματιστικό άλμα στην τεχνολογία αισθητήρων χρόνου-πτήσης (TOF) παρέχοντας ακριβείς και ταχείες μετρήσεις απόστασης έως 4 μέτρα.Γιορτάζεται ως καινοτόμος αισθητήρας Mini TOF, συγκεντρώνει θαυμασμό για την εξαιρετική ταχύτητα και την εξαιρετική ακρίβειά του, με συχνότητες μέτρησης να φθάνουν μέχρι και 50 Hz.

Οι βελτιωμένες δυνατότητες του VL53L1X προκύπτουν από τον εξελιγμένο σχεδιασμό του, ενσωματώνοντας έναν πομπό και αισθητήρα λέιζερ για να προσδιορίσουν τη διαφορά χρόνου μεταξύ των εκπομπών και των ανακλώμενων παλμών.Η επάρκεια της λειτουργίας υπό διαφορετικές συνθήκες φωτισμού και η αντίσταση της στην παρεμβολή εξασφαλίζουν αξιόπιστες επιδόσεις.Με συχνότητα 50 Hz, εφαρμογές όπως η αναγνώριση χειρονομίας και η αποφυγή εμποδίων στην ρομποτική παροχή πάρα πολύ από τον γρήγορο χρόνο απόκρισης.

Το VL53L1X επιδεικνύει αξιοσημείωτη ευελιξία.Η αυτόνομη ρομποτική πλοήγηση γίνεται πιο αποτελεσματική καθώς τα μηχανήματα χρησιμοποιούν τον αισθητήρα για να χαρτογραφήσουν το περιβάλλον τους και να αποφεύγουν τα εμπόδια άψογα.Οι οικιακές ρομποτικές, όπως οι καθαριστές κενού, αξιοποιούν αυτόν τον αισθητήρα για να βελτιώσουν την αποτελεσματικότητα του καθαρισμού με ακρίβεια χαρτογράφηση χώρων.Στα ηλεκτρονικά στοιχεία καταναλωτών, ο αισθητήρας ενισχύει τα smartphones μέσω ακριβούς ελέγχου χειρονομίας, εμπλουτίζοντας έτσι την αλληλεπίδραση.

Το VL53L1X παρέχει αρκετά διαφορετικά οφέλη σε σύγκριση με τους παραδοσιακούς αισθητήρες απόστασης όπως οι υπερήχοι ή οι υπέρυθροι τύποι.Η υψηλότερη ακρίβεια και η εκτεταμένη εμβέλεια καθιστούν κατάλληλο για μετρήσεις βραχείας και μεγάλης απόστασης, ιδιαίτερα ευεργετικές σε πεδία προσανατολισμένου στην ακρίβεια όπως ο βιομηχανικός αυτοματισμός.Το συμπαγές μέγεθος και η χαμηλή κατανάλωση ενέργειας καθιστούν τη βέλτιστη επιλογή για φορητές συσκευές.

Pinout του VL53L1x

Αριθμός PIN	Όνομα σήματος	Σύνθημα Τύπος	Περιγραφή σήματος
1	Avddvcsel	Προμήθεια	VCSEL Supply, που θα συνδεθεί με την κύρια προσφορά
2	Avssvcsel	Εδαφος	VCSel Ground, να συνδεθεί με το κύριο έδαφος
3	ΑΕΔ	Εδαφος	Να συνδεθεί με το κύριο έδαφος
4	GND2	Εδαφος	Να συνδεθεί με το κύριο έδαφος
5	Xshut	Ψηφιακή είσοδος	XShutdown Pin, Active Low
6	GND3	Εδαφος	Να συνδεθεί με το κύριο έδαφος
7	GPIO1	Ψηφιακή έξοδος	Παραγωγή διακοπής.Ανοίξτε την έξοδο αποστράγγισης
8	DNC	Ψηφιακή είσοδος	Μην συνδέεστε, πρέπει να παραμείνετε επιπλέουν
9	SDA	Ψηφιακή είσοδος/έξοδος	Σειριακά δεδομένα I²C
10	SCL	Ψηφιακή είσοδος	I²C Serial Clock Είσοδο
11	Αθώος	Προμήθεια	Προμήθεια, που θα συνδεθεί με την κύρια προσφορά
12	GND4	Εδαφος	Να συνδεθεί με το κύριο έδαφος

Διάταξη κυκλώματος VL53L1x

Το VL53L1X είναι ένας προχωρημένος αισθητήρας χρονικής πτήσης από το Stmicroelectronics.Αυτός ο αισθητήρας λειτουργεί με την εκπομπή ενός υπέρυθρου λέιζερ και τη μέτρηση του χρόνου που απαιτείται για το λέιζερ να αναπηδήσει πίσω από ένα αντικείμενο στον αισθητήρα, επιτρέποντας την ακριβή μέτρηση απόστασης.Αυτή η τεχνολογία βρίσκει διαφορετικές χρήσεις, συμπεριλαμβανομένης της ανίχνευσης εμποδίων, της αναγνώρισης χειρονομίας και της ανίχνευσης εγγύτητας.Κατά το σχεδιασμό της διάταξης του κυκλώματος για τον αισθητήρα VL53L1x, πολλά εξαρτήματα παίζουν ρόλους για να εξασφαλίσουν τη βέλτιστη απόδοση του αισθητήρα:

Τροφοδοσία

Ο αισθητήρας λειτουργεί καλύτερα με σταθερό τροφοδοτικό, ρυθμίζεται σε 2.8V ή 3.3V.Ένας ρυθμιστής χαμηλής πτώσης (LDO) συνιστάται να διατηρηθεί αυτή η σταθερή τάση, καθώς οι διακυμάνσεις θα μπορούσαν να επηρεάσουν την ακρίβεια.Στρατηγικά τοποθετήστε τους πυκνωτές κοντά στην είσοδο ισχύος για να φιλτράρετε το θόρυβο.

I2C επικοινωνία

Η επικοινωνία με το VL53L1X συμβαίνει μέσω του πρωτοκόλλου I2C.Η επιτυχής επικοινωνία απαιτεί αντιστάσεις έλξης στη SDA (γραμμή δεδομένων) και SCL (γραμμή ρολογιού).Συνήθως, οι αντιστάσεις 10kΩ αρκούν, αλλά οι προσαρμογές μπορεί να χρειαστούν με βάση την χωρητικότητα των λεωφορείων.

Επίπεδα εδάφους

Η εφαρμογή ενός συνεχούς εδάφους κάτω από τον αισθητήρα είναι χρήσιμη για τη μείωση του θορύβου και την εξασφάλιση της σωστής λειτουργίας.Τα επίπεδα εδάφους χρησιμεύουν ως ασπίδες, ελαχιστοποιώντας την ηλεκτρομαγνητική παρεμβολή και ενισχύοντας την ακεραιότητα του σήματος.

Σκέψεις διάταξης

Η αποτελεσματική διάταξη κυκλώματος απαιτεί προσοχή σε διάφορους παράγοντες:

Τοποθετήστε τον αισθητήρα και τα εξαρτήματα όπως ο ρυθμιστής LDO και οι αντιστάσεις Pull-Up σε κοντινή απόσταση μεταξύ τους.Αυτή η διάταξη μειώνει τα μήκη των ιχνών, ελαχιστοποιεί τις πιθανές επαγωγικές επιδράσεις και μειώνει την ευαισθησία του θορύβου.

Η προσεκτική δρομολόγηση των ιχνών ισχύος και σήματος είναι ανάγκη να αποτρέψει την παρεμβολή και την παρεμβολή.Η διατήρηση των ιχνών ισχύος χωριστά από τα ίχνη σήματος βελτιώνει τη συνολική απόδοση.Χρησιμοποιήστε παχύτερα ίχνη για τις γραμμές ηλεκτρικής ενέργειας για να μειώσετε την αντίσταση και τις πιθανές σταγόνες τάσης, διατηρώντας ταυτόχρονα τις γραμμές σήματος όσο το δυνατόν συντομότερα.

Η τοποθέτηση πυκνωτών αποσύνδεσης κοντά στον αισθητήρα και την είσοδο LDO ενισχύει τη σταθερότητα και την απόδοση φιλτράροντας θόρυβο υψηλής συχνότητας.Οι τιμές των πυκνωτών ποικίλλουν από 0,1μF έως 10μF.

Η τήρηση αυτών των οδηγιών διάταξης μπορεί να ενισχύσει την αξιοπιστία και την ακρίβεια του αισθητήρα VL53L1X.Για παράδειγμα, η εξασφάλιση ενός συμπαγούς εδάφους εδάφους μετριάζει τα ζητήματα ακεραιότητας σήματος, μια κοινή πρόκληση σε πυκνά συσκευασμένα κυκλώματα.Η ακριβής επιλογή των τιμών αντιστάσεων pull-up μπορεί να βελτιώσει την επικοινωνία I2C, εξασφαλίζοντας τη συνέπεια της μετάδοσης δεδομένων.

Τεχνικές προδιαγραφές VL53L1x

Τύπος	Παράμετρος
Συσκευασία	Ογκος
Κατάσταση μέρους	Ενεργός
Τάση - προμήθεια	2.8V-5V
Χρησιμοποιείται IC / μέρος	VL53L1x
Τύπος αισθητήρα	Φως, τρισδιάστατο χρονικό διάστημα (TOF)
Σειρά	FlightSense ™
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Αριθμός εξαρτήματος βάσης	VL53L1
Παρεχόμενο περιεχόμενο	Συμβούλιο (ες)

Χαρακτηριστικά του VL53L1x

Ο αισθητήρας VL53L1x ενσωματώνεται έξυπνα σε δύο ξεχωριστές σανίδες ξεμπλοκάρισμα.Κάθε διοικητικό συμβούλιο προσφέρει εξειδικευμένες λειτουργίες προσαρμοσμένες για να καλύψουν συγκεκριμένες εφαρμογές και ποικίλες περιβαλλοντικές συνθήκες.

Αισθητήρας χρόνου πτήσης μεγάλων αποστάσεων

Ένα εξέχον χαρακτηριστικό του VL53L1X είναι η ικανότητά του για μεγάλες αποστάσεις που κυμαίνεται μέσω προηγμένης τεχνολογίας χρόνου-πτήσης (TOF).Αυτό το χαρακτηριστικό επιτρέπει ακριβείς μετρήσεις απόστασης, εμπλουτιστικές εφαρμογές όπως αυτόνομη πλοήγηση, αναγνώριση χειρονομίας και περιβαλλοντική χαρτογράφηση.Τέτοιες ακριβείς μετρήσεις παρέχουν ένα επίπεδο εμπιστοσύνης και αξιοπιστίας που θα μπορούσε να είναι η διαφορά μεταξύ επιτυχίας και αποτυχίας σε σύνθετα καθήκοντα.

Ρυθμιστής με εύρος εισόδου 5 έως 2,8 V

Ο πίνακας περιλαμβάνει έναν ρυθμιστή επί του σκάφους που μπορεί να χειριστεί ένα εύρος εισόδου από 5 έως 2,8 V, σταθεροποιώντας το σε μια συνεπή έξοδο 2,8 V.Αυτή η ρύθμιση τάσης εξασφαλίζει ότι ο αισθητήρας λειτουργεί αξιόπιστα σε διάφορα ηλεκτρονικά περιβάλλοντα.Η σταθερότητα στην απόδοση είναι επωφελής σε οποιαδήποτε σενάρια όπου οι διακυμάνσεις της παροχής ρεύματος αποτελούν κοινή πρόκληση.Αυτό επιτρέπει στον αισθητήρα να λειτουργεί άψογα μέσα σε πλήθος συσκευών.

Μετατοπιστής στάθμης διασύνδεσης σήματος για VL53L1x

Για να ενεργοποιήσετε την ομαλή επικοινωνία μεταξύ του αισθητήρα VL53L1X και των μικροελεγκτών ξενιστή που λειτουργούν σε ποικίλα επίπεδα λογικής, ενσωματώνεται ένας μετατοπιστής στάθμης διασύνδεσης σήματος.Αυτή η διασύνδεση εξασφαλίζει τη συμβατότητα και την απρόσκοπτη μετάδοση δεδομένων, επεκτείνοντας το εύρος εφαρμογής του αισθητήρα μέσα σε συστήματα μικτής τάσης.Η αξιόπιστη ροή δεδομένων διατηρεί την ακεραιότητα των εργασιών, αποδεικνύοντας ευεργετική για διαφορετικές τεχνολογικές ενσωματώσεις.

Πραγματική μέτρηση απόστασης

Ο αισθητήρας υπερέχει στην παροχή ακριβών μετρήσεων απόστασης, ανεξάρτητα από τις ιδιότητες του μεγέθους, του σχήματος ή της ανάκλασης του στόχου.Αυτή η λειτουργία είναι επωφελής για την ανίχνευση εγγύτητας σε έξυπνες συσκευές, την ανίχνευση εμποδίων στη ρομποτική και τη μέτρηση ακριβείας στον βιομηχανικό αυτοματισμό.Η ικανότητα προσαρμογής σε διαφορετικά χαρακτηριστικά στόχου εμπλουτίζει το τοπίο της εφαρμογής, καθιστώντας την μια ευέλικτη επιλογή για την αναζήτηση αξιοπιστίας σε ποικίλες συνθήκες.

Ενσωμάτωση μίνι PCB

Σχεδιασμένο για απρόσκοπτη ενσωμάτωση σε μικροσκοπικά PCB, ο συμπαγής συντελεστής μορφής του αισθητήρα το καθιστά κατάλληλο για συσκευές περιορισμένου χώρου.Αυτό είναι επωφελές για τα σύγχρονα ηλεκτρονικά καταναλωτικά, συσκευές IoT και φορητή τεχνολογία που απαιτούν υψηλή απόδοση σε περιορισμένους φυσικούς χώρους.Η αποτελεσματικότητα στην τοποθέτηση σε στενούς χώρους χωρίς να διακυβεύεται η λειτουργικότητα ενισχύει την εφαρμογή της σε τεχνολογικές λύσεις αιχμής, συμπαγή τεχνολογικά.Το VL53L1x όχι μόνο προσαρμόζεται δυνατά σε διαφορετικά χαρακτηριστικά στόχου, αλλά διατηρεί επίσης αξιόπιστες επιδόσεις υπό διαφορετικές συνθήκες ισχύος.Αυτές οι ιδιότητες, σε συνδυασμό με ευέλικτες επιλογές ενσωμάτωσης, καθιστούν τον αισθητήρα αξιόπιστη και καινοτόμο λύση για ένα ευρύ φάσμα προηγμένων εφαρμογών.

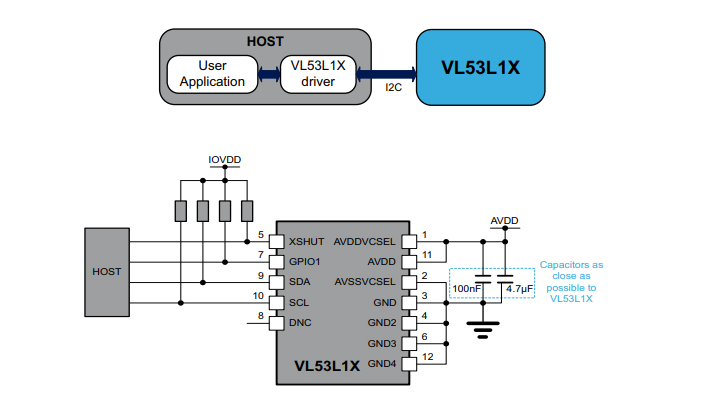

VL53L1X Λειτουργικό διάγραμμα

Εφαρμογές της τεχνολογίας αισθητήρων VL53L1x

Ανίχνευση χρήστη

Ο αισθητήρας VL53L1X ενισχύει τον αυτόματο έλεγχο ισχύος για διάφορες συσκευές, όπως φορητούς υπολογιστές και συστήματα IoT.Με την ακρίβεια ανίχνευση της παρουσίας, μπορεί να βελτιστοποιήσει τη χρήση ισχύος, η οποία οδηγεί σε μεγαλύτερη διάρκεια ζωής της μπαταρίας και ενεργειακή απόδοση.Σε ένα σύγχρονο χώρο εργασίας, οι συσκευές που διαχειρίζονται έξυπνα την εξουσία με βάση την ανίχνευση μπορούν να βελτιώσουν τη βιωσιμότητα του χώρου εργασίας και το λειτουργικό κόστος.

Ρομπότ και κενά

Το VL53L1X είναι καλό σε ρομπότ και ηλεκτρικές σκούπες για μεγάλες αποστάσεις, ταχεία ανίχνευση εμποδίων.Η ικανότητά του να ανιχνεύει αντικείμενα γρήγορα και με ακρίβεια μεταφράζεται σε πιο αποτελεσματικά πρότυπα πλοήγησης και καθαρισμού.Για παράδειγμα, τα ρομποτικά κενά μπορούν να χαρτογραφήσουν τους χώρους πιο αποτελεσματικά, μειώνοντας τις πιθανότητες σύγκρουσης και εξασφαλίζοντας διεξοδικές ρουτίνες καθαρισμού.Αυτή η πρακτική εφαρμογή αποτελεί παράδειγμα του τρόπου με τον οποίο η προηγμένη τεχνολογία αισθητήρων ενισχύει άμεσα τις καθημερινές εργασίες του νοικοκυριού και του καθαρισμού.

Αεροσκάφη

Η ανάπτυξη του VL53L1X σε αεροσκάφη διευκολύνει τη βοήθεια προσγείωσης, τη σταθερή αιωρούμενη και την ακριβή ανίχνευση οροφής.Αυτές οι δυνατότητες είναι καλές για απρόσκοπτες λειτουργίες σε ποικίλα περιβάλλοντα.Τα αεροσκάφη που χρησιμοποιούνται στην τοποθέτηση, τη φωτογραφία και τις υπηρεσίες παράδοσης.Επωφεληθείτε από αξιόπιστους αισθητήρες που διατηρούν σταθερότητα και ακρίβεια.Αυτή η ενσωμάτωση υπογραμμίζει το ρόλο της ισχυρής τεχνολογίας αισθητήρων στην προώθηση της αποτελεσματικότητας και της αξιοπιστίας των σύγχρονων εναέριων συσκευών.

Παρακολούθηση αποθεμάτων

Το VL53L1X βοηθά σε έξυπνα ράφια και μηχανήματα πώλησης παρέχοντας ακριβή παρακολούθηση αποθεμάτων.Εξασφαλίζει την ακριβή παρακολούθηση των προϊόντων, η οποία ενισχύει την αποκατάσταση της αποτελεσματικότητας και μειώνει το κόστος διαχείρισης αποθεμάτων.Αυτή η εφαρμογή καλύπτει τις βιομηχανίες λιανικής και εφοδιαστικής, καθιστώντας τις βελτιωμένες διαδικασίες απογραφής για επιχειρησιακή επιτυχία.Η χρήση προηγμένων αισθητήρων για παρακολούθηση μπορεί να οδηγήσει σε πιο έξυπνες και ευαίσθητες αλυσίδες εφοδιασμού.

Υγειονομικές εφαρμογές

Σε εφαρμογές υγιεινής, το VL53L1X εξασφαλίζει αξιόπιστη ανίχνευση ανεξάρτητα από την ανάκλαση στόχου.Αυτή η λειτουργία είναι χρήση για συστήματα χωρίς αφθονία σε δημόσιες τουαλέτες και ρυθμίσεις υγειονομικής περίθαλψης, ενισχύοντας την υγιεινή.Εξασφαλίζοντας συνεπείς επιδόσεις ανεξάρτητα από τις περιβαλλοντικές συνθήκες, αυτή η τεχνολογία αισθητήρων βοηθά στη διατήρηση υψηλών προτύπων καθαριότητας και ικανοποίησης.

Έξυπνα κτίρια και φωτισμός

Τα έξυπνα κτίρια και τα συστήματα φωτισμού αξιοποιούν το VL53L1X για την παρακολούθηση των ανθρώπων και την ενεργοποίηση του ελέγχου χειρονομίας.Η εφαρμογή του διευκολύνει τον ενεργειακά αποδοτικό φωτισμό και ενισχύει την αλληλεπίδραση.Για παράδειγμα, στα σύγχρονα γραφεία και τα οικιστικά κτίρια, χρησιμοποιώντας προηγμένους αισθητήρες για φωτισμό ελεγχόμενης χειρονομίας μπορεί να οδηγήσει σε πιο εξατομικευμένη και αποτελεσματική χρήση των ενεργειακών πόρων.Αυτή η πρακτική εφαρμογή υπογραμμίζει το ρόλο της ενσωμάτωσης του αισθητήρα στη δημιουργία ευφυών περιβαλλόντων.

Αναγνώριση χειρονομίας 1D

Το VL53L1X υποστηρίζει την αναγνώριση χειρονομίας 1D.Αυτή η δυνατότητα είναι ιδανική για ηλεκτρονικά στοιχεία καταναλωτών και έξυπνες οικιακές συσκευές, προσφέροντας διαισθητικούς μηχανισμούς ελέγχου.Η εφαρμογή της αναγνώρισης χειρονομίας ενισχύει την ευκολία και ευθυγραμμίζεται με τις τάσεις της διασύνδεσης χωρίς αφής.Η αποτελεσματικότητα τέτοιων λύσεων υπογραμμίζει τη σημασία του κεντρικού σχεδιασμού στην τεχνολογία.

Κάμερα εστίασης

Σε συστήματα κάμερας, το VL53L1X βελτιώνει την ταχύτητα αυτόματης εστίασης και την ευρωστία, ιδιαίτερα υπό προκλητικές συνθήκες φωτισμού και για την παρακολούθηση της εστίασης βίντεο.Αυτή η ενίσχυση είναι καλή για την επίτευξη εικόνων υψηλής ποιότητας στη φωτογραφία και τη βιντεογραφία.Οι κάμερες με γρήγορη και αξιόπιστη αυτόματη εστίαση παρέχουν μεγαλύτερη δημιουργική ευελιξία.Μέσα από αυτές τις εκτεταμένες εφαρμογές, είναι προφανές ότι οι αισθητήρες VL53L1X επηρεάζουν διάφορα πεδία, από ηλεκτρονικά έως βιομηχανικά αυτοματισμούς.Η ενσωμάτωση των προηγμένων αισθητήρων σε καθημερινά εργαλεία όχι μόνο αυξάνει την αποτελεσματικότητα αλλά και θέτει το στάδιο για μελλοντικές καινοτομίες.

Λειτουργίες απόστασης στο VL53L1x

Ο αισθητήρας απόστασης VL53L1x διαθέτει τρεις συγκεκριμένες λειτουργίες: σύντομο, μεσαίο και μακρύ.Κάθε λειτουργία βαθμονομείται για μοναδικές περιβαλλοντικές συνθήκες και περιοχές μέτρησης, αντιμετωπίζοντας διάφορες ανάγκες εφαρμογής.

Λειτουργία μεγάλων αποστάσεων

Στη λειτουργία μεγάλων αποστάσεων, το VL53L1X μπορεί να μετρήσει τις αποστάσεις έως και 4 μέτρα.Παρά την ικανότητά του, αυτή η λειτουργία δείχνει αυξημένη ευαισθησία στο φως του περιβάλλοντος.Σε πρακτικά σενάρια, αυτό εκδηλώνεται σε περιβάλλοντα με έντονο φωτισμό.Για παράδειγμα, το άμεσο φως του ήλιου και οι έντονα φωτισμένοι εσωτερικοί χώροι μπορούν να αμφισβητήσουν την ακρίβεια του αισθητήρα, όπως και το πώς τα μάτια μας μπορεί να αγωνιστούν με λάμψη.Αυτά τα περιβάλλοντα απαιτούν προσεκτική εξέταση για να μετριάσουν τυχόν ζητήματα ακρίβειας.

Λειτουργία μεσαίας απόστασης

Μεσαία απόσταση Λειτουργία ισορροπεί και ευαισθησία στο φως του περιβάλλοντος.Αυτός ο τρόπος μετρά τις αποστάσεις αποτελεσματικά σε απόσταση έως 2 μέτρων.Εξυπηρετώντας ως ενδιάμεση λύση, είναι κατάλληλη για μέτριες συνθήκες φωτισμού περιβάλλοντος.Αυτή η ευελιξία το καθιστά κατάλληλο για διάφορες εσωτερικές και ημι-εξωτερικές εφαρμογές, όπου είναι επιθυμητή ισορροπημένη απόδοση.

Λειτουργία μικρής απόστασης

Η λειτουργία μικρής απόστασης είναι κατασκευασμένη για μέγιστη αντίσταση στις παρεμβολές φωτός περιβάλλοντος, εξασφαλίζοντας την αξιοπιστία ακόμη και σε φωτεινές ρυθμίσεις.Αυτή η λειτουργία προσφέρει ένα εύρος μέτρησης μέχρι 1,3 μέτρα.Η ευρωστία του είναι πολύτιμη για σενάρια που απαιτούν μετρήσεις στενής εμβέλειας και υψηλή ακρίβεια.Οι ιδανικές εφαρμογές περιλαμβάνουν γραμμές συναρμολόγησης και συστήματα ανίχνευσης εγγύτητας.Σκεφτείτε πώς, σε περιβάλλον Dim, η μετάβαση σε ένα εστιασμένο φακό ενισχύει την ορατότητα και την ακρίβεια.

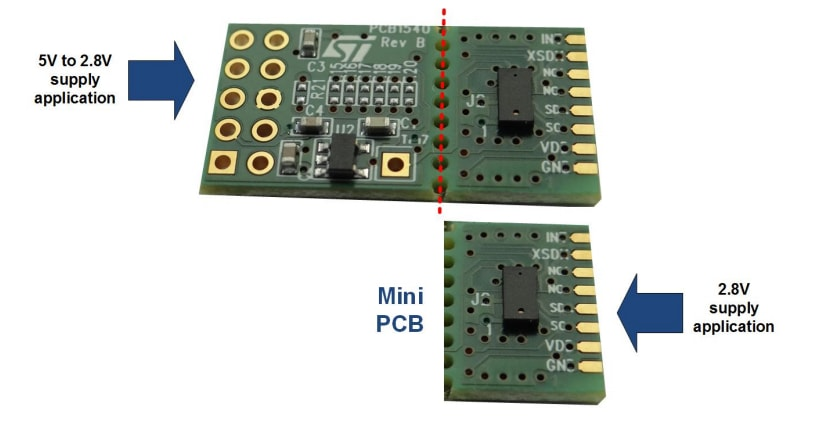

Σχεδιασμός Coudable Board του VL53L1x

Ένα αξιοσημείωτο όφελος του σχεδιασμού του θραυστήρα είναι η αξιοσημείωτη ευκολία του στη βελτιστοποίηση των στενών χώρων.Αυτές οι σανίδες ξεμπλοκάρισμα μπορούν να διαχωριστούν κατά μήκος των προ-επισημασμένων κόκκινων διακεκομμένων γραμμών, παράγοντας αποτελεσματικά μικρότερα "μίνι PCBs".Αυτά τα μίνι PCB απλοποιούν την ενσωμάτωση σε ένα ευρύ φάσμα εφαρμογών.Αυτή η αρθρωτή στρατηγική όχι μόνο εξομαλύνει τη διάταξη αλλά και ενισχύει την προσαρμογή των ηλεκτρονικών σχεδίων.Αυτή η προσέγγιση αντικατοπτρίζει την επάρκεια που παρατηρείται στις κλιμακούμενες τεχνολογικές αναπτύξεις.Τα θραύσματα είναι ευεργετικά για τα πρωτότυπα.Μπορώ να τροποποιήσω γρήγορα και αβίαστα τα σχέδιά τους, σπάζοντας και αναδιαμορφώνοντας τμήματα του διοικητικού συμβουλίου.Αυτή η προσαρμοστικότητα επιταχύνει την καινοτομία, παράλληλα με τις επαναληπτικές αναπτυξιακές διαδικασίες που χρησιμοποιούνται συνήθως σε ευέλικτες μεθοδολογίες.

Πληροφορίες κατασκευαστή του VL53L1x

Η Stmicroelectronics είναι μια πρωτοποριακή δύναμη στη βιομηχανία ημιαγωγών, με αξιοσημείωτη έμφαση στην τεχνολογία System-on-Chip (SOC).Ένα σημαντικό στοιχείο της κυριαρχίας τους στην αγορά προέρχεται από την αμείλικτη δέσμευσή τους για συνεχή καινοτομία στην τεχνολογία πυριτίου.Αυτή η επίμονη κίνηση τους επιτρέπει να παράγουν ημιαγωγούς τελευταίας τεχνολογίας, ικανοποιώντας τις δυναμικές απαιτήσεις διαφόρων εφαρμογών από συστήματα αυτοκινήτων που εξασφαλίζουν την ασφάλεια των οδηγών σε ηλεκτρονικά στοιχεία καταναλωτών που ενισχύουν τον τρόπο ζωής.Η αιχμή της παραγωγής τους, τους διακρίνει από τους ανταγωνιστές τους.Χρησιμοποιώντας τις τελευταίες υπερσύγχρονες εγκαταστάσεις, η Stmicroelectronics επιτυγχάνει σταθερά την παραγωγή υψηλής απόδοσης και διατηρεί άψογα πρότυπα ελέγχου ποιότητας.Αυτές οι δυνατότητες συμβάλλουν στη μείωση των ελαττωμάτων και στη βελτιστοποίηση της απόδοσης, η οποία χρησιμοποιείται ιδιαίτερα σε βιομηχανίες υψηλού κινδύνου, όπως οι ιατρικές συσκευές όπου η ακρίβεια μπορεί να σημαίνει εξοικονόμηση ζωών και αεροδιαστημική όπου η αξιοπιστία δεν διαπραγματεύεται.

Συχνές ερωτήσεις [FAQ]

1. Τι είναι το VL53L1x;

Το VL53L1X, μέρος της σειράς ST Flitsense ™, είναι ένας προχωρημένος αισθητήρας με λέιζερ με λέιζερ.Εξαρτάται από την ακρίβεια, τη μέτρηση των αποστάσεων μέχρι 4 μέτρα και λειτουργεί σε συχνότητες μέχρι 50 Hz.Ο αισθητήρας βρίσκει εφαρμογές σε διάφορους τομείς όπως η ρομποτική και η βιομηχανική αυτοματοποίηση.

2. Πώς λειτουργεί το VL53L1x;

Αυτός ο αισθητήρας χρησιμοποιεί την τεχνολογία FlightSense για να μετρήσει το χρόνο που χρειάζεται για τους παλμούς υπερύθρων λέιζερ για να ταξιδέψουν σε ένα αντικείμενο και να αντικατοπτρίζουν πίσω.Σε αντίθεση με τους παραδοσιακούς αισθητήρες IR που βασίζονται στην ένταση του φωτός που αντανακλάται, το FlightSense υπολογίζει την ακριβή χρονική διάρκεια.Αυτό ενισχύει την αξιοπιστία της μέτρησης, ιδιαίτερα σε σύνθετα περιβάλλοντα και σενάρια που απαιτούν υψηλή ακρίβεια.

3. Πώς μπορώ να αλλάξω τη διεύθυνσή μου στο I2C;

Κάθε αισθητήρας χρειάζεται μια μοναδική διεύθυνση I2C για την πρόληψη των συγκρούσεων δεδομένων και την παρεμβολή σήματος.Ακολουθήστε αυτά τα βήματα για να αντιστοιχίσετε διαφορετικές διευθύνσεις:

Βεβαιωθείτε ότι όλοι οι αισθητήρες VL53L1X τροφοδοτούνται προς τα κάτω.

Ισχύς σε κάθε αισθητήρα διαδοχικά για την αντιστοίχιση διευθύνσεων.

Χρησιμοποιώντας αρχικά την προεπιλεγμένη διεύθυνση, αποκτήστε πρόσβαση στα καταχωρητές κάθε αισθητήρα για να αλλάξετε τη διεύθυνσή του.
