Κατανόηση του οδηγού MOSFET IR2110

Οι οδηγοί MOSFET είναι απαραίτητοι στα σύγχρονα ηλεκτρονικά, γεφυρώνοντας το χάσμα μεταξύ των σημάτων ελέγχου χαμηλής ισχύος και των απαιτήσεων υψηλής ισχύος των MOSFET εξουσίας.Μεταξύ αυτών, το IR2110 ξεχωρίζει ως ένας ευέλικτος οδηγός υψηλής απόδοσης, γνωστός για την ικανότητά του να λειτουργεί άψογα σε εφαρμογές υψηλής ταχύτητας και υψηλής τάσης.Σχεδιασμένο για να λειτουργεί σε περιβάλλοντα CMOS και TTL, το IR2110 αποτελεί βασικό στοιχείο για την εξασφάλιση ακριβούς μετάφρασης σήματος και αποτελεσματικής διαχείρισης ισχύος.Αυτό το άρθρο εκσφενδονίζεται στις βασικές λειτουργίες του IR2110, υπογραμμίζει τα πλεονεκτήματα του σχεδιασμού του για μεταγωγή υψηλής πλευράς και χαμηλής πλευράς και διερευνά τις πρακτικές εφαρμογές του σε συστήματα ισχύος, όπως κινητικές μονάδες, ανανεώσιμες πηγές ενέργειας και ενεργειακά τροφοδοτικά.Το IR2110 προσφέρει αξιοπιστία και προσαρμοστικότητα που απλοποιούν την ανάπτυξη του συστήματος, ενισχύοντας παράλληλα την απόδοση.

Κατάλογος

Επισκόπηση προγράμματος οδήγησης MOSFET IR2110 MOSFET

Ο IR2110 είναι ένας προχωρημένος οδηγός υψηλής τάσης IC προσαρμοσμένο για να διαχειριστεί διακόπτες υψηλής πλευράς και χαμηλής πλευράς σε κυκλώματα γέφυρας, όπως διαμορφώσεις χαμηλής γέφυρας και μισής γέφυρας.Αυτός ο οδηγός υψηλής ταχύτητας IC παρέχει ξεχωριστές εξόδους χαμηλής και υψηλής πλευράς, διευκολύνοντας τη συμβατότητα με τα τυπικά επίπεδα λογικής CMOS και LSTTL.Διαθέτοντας την ισχυρή τεχνολογία CMOS HVIC και LATCH-ανοσοποιητικού, το IR2110 διαθέτει απαιτώντας λειτουργικά περιβάλλοντα, υποστηρίζοντας ένα εύρος τάσης μεταξύ 10V έως 20V με ένα ρεύμα μέγιστης εξόδου 2,5Α και ένα ρεύμα τροφοδοσίας 340μa, καθιστώντας το κατάλληλο για μια ποικιλία υψηλής ισχύος υψηλής ισχύοςΕργασίες εναλλαγής.Οι αποδεδειγμένες πρακτικές σχεδιασμού υπογραμμίζουν την ισορροπία μεταξύ της απόδοσης και της ανθεκτικότητας αυτών των εφαρμογών.

Βιομηχανικά και στον τομέα της αυτοκινητοβιομηχανίας, το IR2110 προτιμάται για την ανθεκτικότητα του σε προκλητικές συνθήκες, εξασφαλίζοντας σταθερές επιδόσεις εν μέσω διακυμάνσεων ισχύος.Οι πρακτικές γνώσεις δείχνουν ότι η ενσωμάτωση αυτού του οδηγού μειώνει συχνά τα ποσοστά αποτυχίας των εξαρτημάτων, ενισχύοντας τόσο τη μακροζωία όσο και την αξιοπιστία των σύνθετων συστημάτων.

Οι δυνατότητες υψηλής ταχύτητας του IR2110 είναι σοβαρές σε εφαρμογές που απαιτούν ταχεία και ακριβή εναλλαγή, όπως συστήματα ανανεώσιμων πηγών ενέργειας.Στους ηλιακούς μετατροπείς, η Swift Switching ενισχύει την αποτελεσματικότητα της μετατροπής ενέργειας, βασική για τη βελτιστοποίηση της απόδοσης ενέργειας.Ως τεχνολογική πρόοδο, η συνεχής προσαρμογή των εξαρτημάτων όπως το IR2110 απαιτείται για την εκπλήρωση νέων προτύπων απόδοσης, υπογραμμίζοντας το ρόλο της καινοτομίας και της στρατηγικής προνοητικότητας στον ηλεκτρονικό σχεδιασμό.

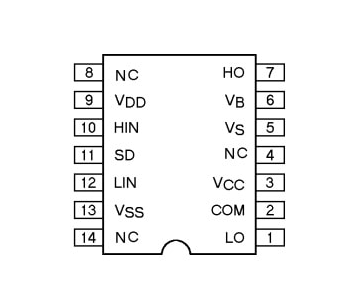

Διαμόρφωση PIN

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
1	Λωρίδας	Χαμηλής πύλης πύλης.
2	Com	Διαδρομή επιστροφής για διαμόρφωση χαμηλής πλευράς.
3	VCC	PIN τροφοδοσίας για τη χαμηλή πλευρά.
4, 8, 14	Nc	Δεν συνδέονται καρφίτσες.
5	Εναντίον	Επιστροφή διαδρομής πτερυγίου για την κίνηση υψηλής πλευράς.
6	Ατενίζω	Πλευρός πείρος τροφοδοσίας που χρησιμοποιείται για κίνηση υψηλής πλευράς.
7	Ευσπλαχνία	Ο πείρος σήματος εξόδου που χρησιμοποιείται για το MOSFET υψηλής πλευράς.
9	VDD	+5V PIN τροφοδοσίας.Η τάση πρέπει να είναι 5V.Χρήση κάτω από 4V Δεν μπορεί να παράσχει το απαραίτητο αποτέλεσμα.
10	Γινώ	Εισαγωγή σήματος PWM που χρησιμοποιείται για μονάδα υψηλής πλευράς.
11	SD	Ο πείρος τερματισμού λειτουργίας που χρησιμοποιείται για την αυτόματη απενεργοποίηση του συστήματος.
12	Λουρί	Εισαγωγή σήματος PWM για μονάδα χαμηλής πλευράς.
13	VSS	PIN GND τροφοδοσίας.

Χαρακτηριστικά και προδιαγραφές

Χαρακτηριστικό/προδιαγραφές	Καθέκαστα
Αριθμός καρφίτσες	14
Τύποι πακέτων	Pdip, soic
DV/DT ασυλία	Ναί
Υπό κλείδωμα τάσης	Διατίθεται για δύο κανάλια
Τύπος εισόδου	Τραβήξτε προς τα κάτω τις εισόδους που ενεργοποιούνται από το CMOS Schmitt
Λογική τερματισμού	Με κύκλο με κύκλο με κύκλο
Καθυστέρηση διάδοσης	Ταιριάζει και για τα δύο κανάλια
Σχέση φάσης εισόδου/εξόδου	Οι εξόδους βρίσκονται σε φάση με εισόδους
Λογική συμβατότητα	Συμβατό με λογική 3,3 V
Εύρος τροφοδοσίας πύλης	10 V - 20 V
Εύρος εφοδιασμού λογικής	3.3 V - 20 V
Μετατόπιση εδάφους	Το Logic & Power Ground είναι ± 5 V
Ρεύμα εξόδου	2.5 α
Εύρος τροφοδοσίας τάσης	10 V - 20 V
Χρόνος αύξησης	35 NS
Ώρα πτώσης	25 Ns
Χρόνος καθυστέρησης (MAX)	120 ns
Χρόνος καθυστέρησης (λεπτό)	94 NS
Τρέχουσα τροφοδοσία	340 μΑ
Ισοδύναμοι οδηγοί MOSFET	MIC4608, UCC27714, Fan7392

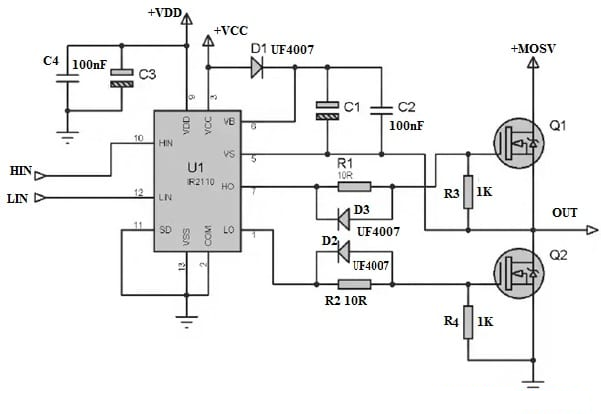

Δημιουργήστε αποτελεσματικά κυκλώματα με το πρόγραμμα οδήγησης MOSFET IR2110

Μέσα σε διαμορφώσεις μισής γέφυρας, το IR2110 εξασφαλίζει ακριβή χειρισμό τόσο των MOSFET υψηλής πλευράς όσο και της χαμηλής πλευράς.Αυτό το IC κυριαρχεί σε συστήματα που απαιτούν σχολαστική διαχείριση ενέργειας και βελτιωμένη αποτελεσματικότητα.Πέρα από τον ρόλο του, αντικατοπτρίζει την πρόθεση του χρήστη να εναρμονίσει τη ροή ισχύος με λειτουργικές απαιτήσεις.

Εξαρτήματα και συναφείς λειτουργίες

Το κύκλωμα προγράμματος οδήγησης MOSFET IR2110 ενσωματώνει διόδους, πυκνωτές και MOSFETs.Αυτά τα εξαρτήματα σχηματίζουν τη ραχοκοκαλιά ενός κυκλώματος εκκίνησης, καταγράφοντας την ουσία της διατήρησης των κατάλληλων τάσεων πύλης.Η ενσωμάτωσή τους απεικονίζει τη δέσμευση για τη διύλιση της κατανομής της ενέργειας.

• Circuit Bootstrap και Δυναμική πυκνωτή: Το κύκλωμα bootstrap χρησιμεύει ως ο καρδιακός παλμός των αποτελεσματικών ρυθμίσεων γέφυρας, επιτρέποντας τους κύκλους φορτίου φορτίου πυκνωτή.Αυτή η λεπτή ισορροπία των τάσεων είναι ενεργή για τη λειτουργικότητα της πύλης MOSFET, μετατρέποντας τον πλασματικό σχεδιασμό σε επιχειρησιακή πραγματικότητα.Ο πειραματισμός στις τιμές των πυκνωτών που βασίζονται σε συγκεκριμένες διακρίσεις κυκλώματος είναι μια διερεύνηση της βελτιστοποίησης απόδοσης.

• Ταχεία συμπεριφορά μεταγωγής: Οι δίοδοι δημιουργούν ταχείες διαδρομές εκφόρτισης που παράκαναν τις αντιστάσεις πύλης, μειώνοντας σημαντικά τα διαστήματα εκτόξευσης του MOSFET.Αυτό το χαρακτηριστικό είναι βραβευμένο σε πλαίσια υψηλής απόδοσης, καθώς εκπληρώνει την ανάγκη για γρήγορες μεταβάσεις, αντηχεί με την επιθυμία για ταχύτητα στις ηλεκτρονικές επικοινωνίες.

• Αντιστάσεις πύλης προς πηγή: Ενεργώντας ως σιωπηλοί κηδεμόνες, αντιστάσεις πύλης προς πηγή εμποδίζουν τυχαία MOSFET που προκαλεί από θόρυβο ή πλωτή πύλη.Σκεπτόμενος επιλεγμένος και στρατηγικά τοποθετημένος, αυτοί οι αντιστάσεις ενισχύουν την ακεραιότητα του συστήματος, αντικατοπτρίζοντας τη φιλοσοφία του σχεδιασμού που πρωταγωνιστούν προσεκτικά την εξέταση των εξωτερικών επιρροών.

Εφαρμογές του προγράμματος οδήγησης MOSFET IR2110

Εναλλαγή υψηλής ταχύτητας

Το IR2110 είναι καθοριστικό για την ενίσχυση της απόδοσης της ισχύος κατά τη διάρκεια της μεταγωγής υψηλής ταχύτητας, κυρίως για κινητικές κινητικές δυνάμεις, μετατροπείς και συστήματα που απαιτούν ταχείες αντιδράσεις.Η ικανότητά του στη διαχείριση των λειτουργιών μεταγωγής Swift ελαχιστοποιεί την απώλεια ενέργειας, συμβάλλοντας στην αυξημένη απόδοση.Χρησιμοποιώντας επιδέξια αυτό το στοιχείο, αναφέρετε αξιοσημείωτα κέρδη στην αξιοπιστία και τις επιδόσεις του συστήματος, ειδικά σε βιομηχανικά περιβάλλοντα όπου η ακρίβεια αποτιμάται ιδιαίτερα.

Ηλεκτρική απομόνωση

Ένα αξιοσημείωτο χαρακτηριστικό του IR2110 είναι η ισχυρή ηλεκτρική απομόνωσή του, έμπειρη σε προστατευτικά κυκλώματα εισόδου που προστατεύουν από δυνητικά επιβλαβείς τάσεις εξόδου υψηλής ισχύος.Αυτό το χαρακτηριστικό διαδραματίζει σημαντικό ρόλο στη διαφύλαξη των εύθραυστων ηλεκτρονικών εξαρτημάτων από τις υπερτάσεις και τις διαταραχές της τάσης, επεκτείνοντας έτσι την επιχειρησιακή ζωή του συστήματος.Μπορείτε συχνά να χρησιμοποιήσετε αυτό το πρόγραμμα οδήγησης στα έργα σας για να βελτιώσετε τα μέτρα ασφαλείας και να μειώσετε τις μακροπρόθεσμες προσπάθειες συντήρησης.

Διαμορφώσεις γέφυρας

Το IR2110 υπερέχει στο χειρισμό τόσο των ρυθμίσεων μισής γέφυρας όσο και πλήρους γέφυρας, διευκολύνοντας την ομαλή ρύθμιση αμφίδρομης ισχύος που απαιτούν προηγμένα ηλεκτρονικά.Αυτή η ευελιξία υποστηρίζει μια εκτεταμένη σειρά εφαρμογών, συμπεριλαμβανομένων συστημάτων πρόωσης σε ηλεκτρικά οχήματα και σύνθετων ηλεκτρονικών ειδών καταναλωτών.Μπορείτε να σημειώσετε ότι η ευελιξία του απλοποιεί σημαντικά τις διαδικασίες σχεδιασμού διατηρώντας ταυτόχρονα ανταγωνιστικά επίπεδα απόδοσης.

Εφαρμογές ελέγχου κινητήρα

Στις εφαρμογές ελέγχου κινητήρα, το IR2110 επιτρέπει λεπτομερή διαμόρφωση της ταχύτητας και της κατεύθυνσης του κινητήρα.Η ταχεία χωρητικότητα μεταγωγής επιτρέπει τον σχολαστικό έλεγχο, χρήσιμη για εφαρμογές όπως η ρομποτική που απαιτούν ακριβείς κινητικές δράσεις.Με τα χρόνια, έχει παρατηρηθεί ότι η ενσωμάτωση αυτού του οδηγού αποδίδει ομαλή λειτουργία και αυξάνει την αποτελεσματικότητα, βοηθώντας στην πρόοδο των τεχνολογιών αυτοματισμού.

Απόδοση τροφοδοσίας μεταγωγής

Κατά την εναλλαγή τροφοδοσίας, το IR2110 διαδραματίζει σημαντικό ρόλο στην αξιόπιστη διαχείριση ενέργειας, εξασφαλίζοντας σταθερή παροχή ισχύος σε διάφορα πλαίσια.Ο ρόλος του στα σχέδια τροφοδοσίας συνδέεται με βελτιωμένη ρύθμιση και αποτελεσματικότητα φορτίου.Μπορείτε να αξιοποιήσετε τις ικανότητες του IR2110 μπορεί να οδηγήσει σε ανώτερα αποτελέσματα απόδοσης και ενεργειακή απόδοση, υπογραμμίζοντας τον αντίκτυπό της στα σύγχρονα ηλεκτρονικά ισχύος.
