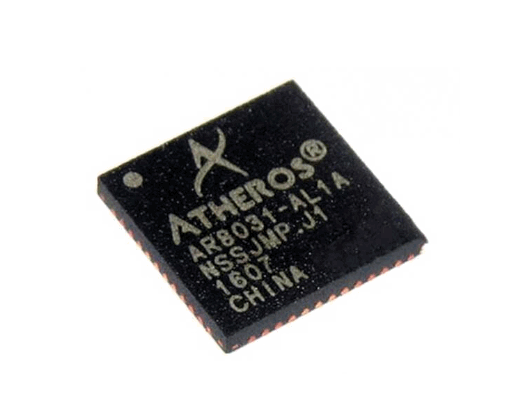

Κατανόηση του πομποδέκτη AR8031 Ethernet

Το AR8031, ένα βασικό στοιχείο της σειράς Arctic της Αθηρής, αντιπροσωπεύει ένα άλμα προς τα εμπρός στην τεχνολογία Ethernet PHY.Σχεδιασμένο για να υποστηρίζει τις ταχύτητες μεταφοράς δεδομένων έως και 10/100/1000 Mbps, πληροί τις απαιτήσεις των σημερινών ταχέως εξελισσόμενων ψηφιακών δικτύων.Με τη συμβατότητα για τις διεπαφές RGMII και SGMII, το AR8031 επιδεικνύει εξαιρετική προσαρμοστικότητα για διαφορετικές εφαρμογές δικτύου.Πέρα από την ταχύτητα και τη συμβατότητά του, ο ενεργειακά αποδοτικός σχεδιασμός και η υποστήριξή του για τα ακριβή πρότυπα συγχρονισμού το καθιστούν πολύτιμο πλεονέκτημα στα σύγχρονα συστήματα επικοινωνίας.Αυτό το άρθρο εκσφενδονίζεται στα χαρακτηριστικά, τις προδιαγραφές και τις εφαρμογές του AR8031, παρουσιάζοντας το ρόλο του στην ενίσχυση της απόδοσης και της βιωσιμότητας του δικτύου.

Κατάλογος

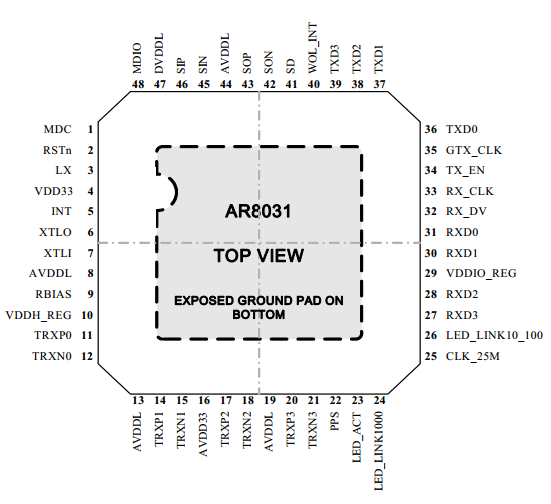

Διαμόρφωση PIN

Μοντέλο CAD

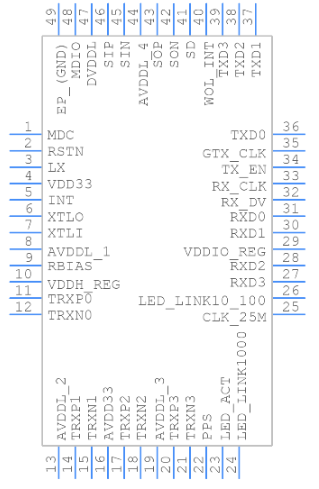

Σύμβολα

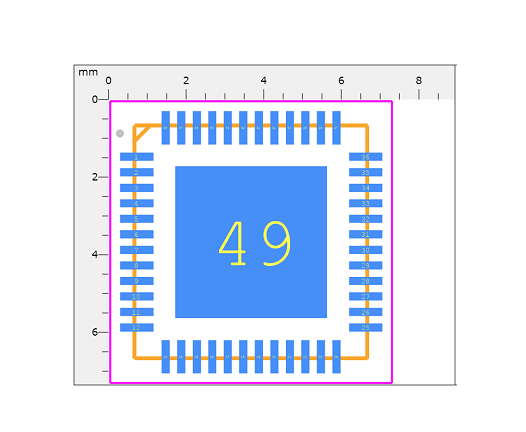

Αποτυπώματα

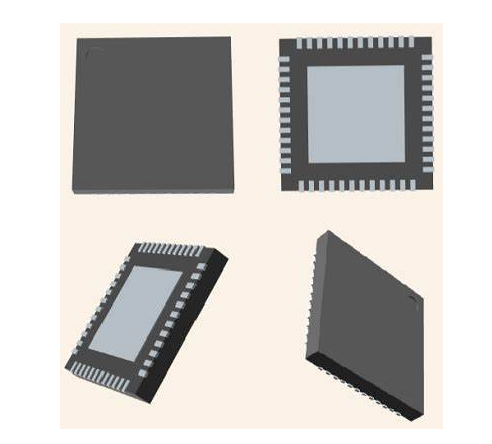

3D απεικονίσεις

Επισκόπηση του AR8031

Ο AR8031, που παρουσιάζεται στη σειρά Arctic μαζί με τους αντίστοιχους AR8033 και AR8035, παρουσιάζει την προσαρμοστικότητα και την ενεργειακή απόδοση στις εφαρμογές PHY Ethernet.Προσαρμοσμένο για περιβάλλοντα, όπως τα δίκτυα επιχειρήσεων, στο σπίτι και στο μεταφορέα, βρίσκει το γλυκό σημείο μεταξύ της κατανάλωσης χαμηλής ενέργειας και των στρατηγικών BOM φιλικών προς τον προϋπολογισμό.Μια αξιοσημείωτη πτυχή του σχεδιασμού του είναι η χρήση της τεχνολογίας Atheros Green Ethos®.Με τη μείωση της κατανάλωσης ενέργειας, ευθυγραμμίζεται στενά με τα πρότυπα IEEE 802.3AZ για ενεργειακά αποδοτικό Ethernet, αντιμετωπίζοντας την συνεχώς αυξανόμενη ανησυχία για τη μείωση της χρήσης ενέργειας καθώς τα δίκτυα επεκτείνονται.

Το AR8031 επίσης λάμπει μέσω της υποστήριξής του για το IEEE 1588V2 και το σύγχρονο Ethernet.Αυτά τα χαρακτηριστικά εξυπηρετούν εφαρμογές που απαιτούν ακριβή συγχρονισμό χρόνου, έναν παράγοντα που μπορεί να επηρεάσει κριτικά την απόδοση σε διάφορα περιβάλλοντα.Οι πληροφορίες που αποκτήθηκαν από διάφορα σενάρια δικτύωσης υποδεικνύουν την ουσιαστική εφαρμογή της σε περιοχές όπως τα τηλεπικοινωνιακά και τα κέντρα δεδομένων, υπογραμμίζοντας την ικανότητά της να εκπληρώσει αυστηρές ανάγκες συγχρονισμού.

Η αντοχή της εξοικονόμησης ενέργειας ενισχύεται περαιτέρω με προηγμένες μεθόδους ανίχνευσης καλωδίων.Αυτή η λειτουργικότητα ευθυγραμμίζεται με τις πρωτοβουλίες βιωσιμότητας ελαχιστοποιώντας τη χρήση ενέργειας σε μικρότερες συνδέσεις.Επιπλέον, η υποστήριξή της τόσο για τις κρύσταλλοι όσο και για τις εξωτερικές εισόδους ρολογιού προσφέρει ευελιξία κατά τη διάρκεια της ανάπτυξης, μια ποιότητα που εκτιμάται στα συστήματα σχεδιασμού με γνώση της προσαρμοστικότητας.

Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Συμμόρφωση με IEEE	10/100/1000 BASE-T IEEE 802.3 Συμμαχική
Υποστήριξη αυτόματης διαπραγμάτευσης	Υποστηρίζει 1000 βάσης T και αυτόματη διαπραγμάτευση με το επόμενο στήριξη σελίδων
Διεπαφές MAC	Υποστηρίζει διεπαφές RGMII και/ή SGMII σε συσκευές MAC
Λειτουργία σύνθετων ινών και χαλκού	Υποστηρίζει λειτουργία σύνθετων ινών και χαλκού όταν η διεπαφή MAC Λειτουργεί σε λειτουργία RGMII
Ενσωματωμένος Σέρδας	Υποστηρίζει επιπλέον IEEE 1000 Base-X και 100 Base-FX με Ενσωματωμένος Σέρδας
Λειτουργίες χρονισμού RGMII	Υποστηρίζει εσωτερική καθυστέρηση και εξωτερική καθυστέρηση στη διαδρομή RX
Εξοικονόμηση ενέργειας	Atheros Green Ethos® Λειτουργίες εξοικονόμησης ενέργειας με εσωτερικά αυτόματο σύστημα εξοικονόμησης ενέργειας DSP
Ενεργειακά αποδοτικό ethernet	Υποστηρίζει IEEE 802.3AZ (ενεργειακά αποδοτική Ethernet)
Στήριξη smarteee	Επιτρέπει συσκευές Mac/SoC χωρίς υποστήριξη 802.3AZ σε Λειτουργία ως πλήρες σύστημα 802.3AZ
Wake-on-Lan (WOL)	Εντοπίζει το Magic Packet και ειδοποιεί το σύστημα ύπνου ξυπνήσω
Ολοκληρωμένα ψηφιακά χαρακτηριστικά	Πλήρως ολοκληρωμένα ψηφιακά προσαρμοστικά ισοσταθμιστές, Echo ακυρώσεις, και κοντά στο άκρο Crosstalk (επόμενοι) ακυρώσεις
Σύγχρονος Ethernet	Υποστηρίζει σύγχρονο Ethernet με επιλεγμένα ανακτηθεί έξοδος ρολογιού
Προστασία από εκφόρτιση καλωδίων	Προστασία από έντονη εκδήλωση καλωδίων (CDE) ± 6 kV
Εκτεταμένη καλωδιακή προσέγγιση	Λειτουργία χωρίς σφάλματα πάνω από 140 μέτρα καλωδίου CAT5
Διαχείριση καναλιών	Αυτόματη ανταλλαγή καναλιών (ACS), crossover MDI/MDIX και διόρθωση πολικότητας
Αυτόματη διαπραγμάτευση	IEEE 802.3U Η αυτόματη διαπραγμάτευση
Υποστήριξη πλαισίου Jumbo	Υποστήριξη πλαισίου Jumbo έως 10KB (πλήρες διπλό)
Διάγνωση	Πολλαπλές λειτουργίες loopback για διαγνωστικά και καλώδιο Διαγνωστική δοκιμή (CDT)
Προστασία	Ισχυρή προστασία κύματος με λειτουργία ± 750 V/διαφορική λειτουργία και ± 4 kV/κοινή λειτουργία
Τροφοδοσία	Ενιαία τροφοδοσία: 3.3V, προαιρετικός εξωτερικός ρυθμιστής για τάση πυρήνα
Διαστάσεις συσκευασίας	6mm x 6mm, 48-pin πακέτο QFN
Επιλογές θερμοκρασίας	Διαθέσιμη επιλογή θερμοκρασίας βιομηχανίας (I-TEMP)

Τεχνικές προδιαγραφές

Qualcomm AR8031-AL1B Τεχνικές προδιαγραφές και χαρακτηριστικά.

Τύπος	Παράμετρος
Εργοστασιακός χρόνος παράδοσης	17 εβδομάδες
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	48-wfqfn εκτεθειμένο μαξιλάρι
Επιφανειακή βάση	ΝΑΙ
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C
Συσκευασία	Δίσκος
Κατάσταση μέρους	Ενεργός
Αριθμός τερματισμών	48
Τύπος	Πομποδέκτης
Τάση - προμήθεια	3.3V
Θέση τερματικού	ΤΕΤΡΑΔΥΜΟ
Τερματικό έντυπο	Χωρίς οδηγό
Αριθμός λειτουργιών	1
Τάση τροφοδοσίας	3.3V
Τερματικός σταθμός	0,4 χιλιοστά
Αρίθμηση καρφίτσες	48
Κωδικός JESD-30	S-XQCC-N48
Αριθμός καναλιών	1
Ρυθμός δεδομένων	1 Gbps
Πρωτόκολλο	Ethernet
Αριθμός οδηγών/δέκων	1 Ιανουαρίου
Διπλός	Γεμάτος
Υστέρηση δέκτη	25MV
Simplex/duplex	Πλήρες διπλό
Μέγιστη θερμοκρασία διασταύρωσης (TJ)	125 ° C
Υψηλή κλίμακα θερμοκρασίας περιβάλλοντος	85 ° C
Υψος	800μm
Μήκος	6mm
Πλάτος	6mm
Κατάσταση ROHS	Μη συμμορφούμενα

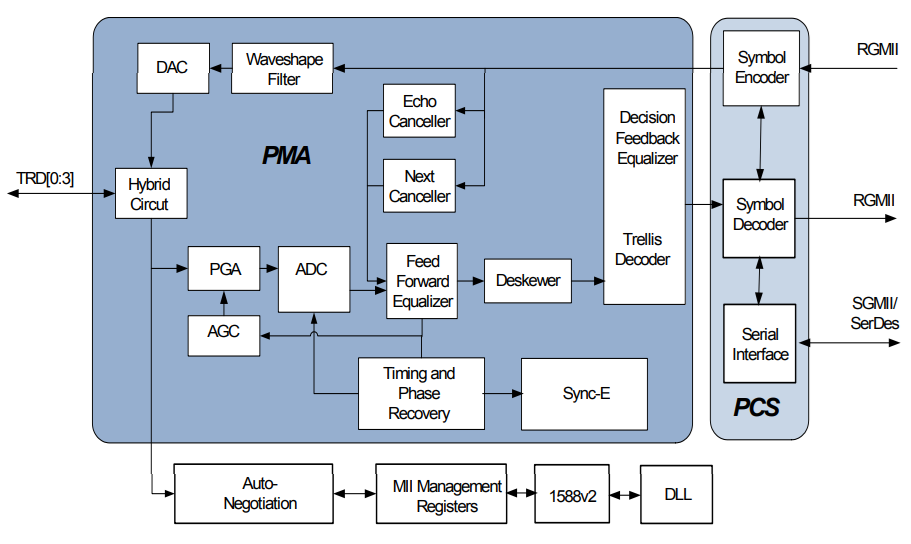

Λειτουργικό διάγραμμα μπλοκ

Ισοδύναμα

Αριθμός μοντέλου	Κατασκευαστής	Περιγραφή
DJLXT971ALEA4SE001	Εταιρία Intel	Ethernet Transceiver, CMOS, PQFP64, LQFP-64
FMM4012KA	Fujitsu Semiconductor Limited	Datacom, Ethernet Transceiver, PQFP64, 14 x 14 mm, θερμότητα Νεροχύτη, πλαστικό, QFP-64
88E6060-XX-RCJ1C000	Marvell Technology Group Ltd	Ethernet Transceiver, PQFP128, ROHS συμβατό, πλαστικό, QFP-128
VSC7136QX	Vitesse Semiconductor Corporation	Ethernet Transceiver, GAAS, PQFP80, 14 x 14 mm, πλαστικό, QFP-80
Il41050ta-1etr7	Εταιρία	Ethernet Transceiver, PDSO16, QSOP-16
88E6060-XX-RCJ1I000	Marvell Technology Group Ltd	Ethernet Transceiver, PQFP128, ROHS συμβατό, πλαστικό, QFP-128
Fllxt1000ba.c4se000	Εταιρία Intel	Ethernet Transceiver, 1-Trnsvr, PBGA492, 35 x 35 mm, Πλαστικό, BGA-492
CXB1596AR	Sony Semiconductor	Πομποδέκης Ethernet, διπολικός, PQFP64, 10 x 10 mm, Πλαστικό, LQFP-64
L80227	Τεχνολογίες Avago	IC, LAN Transceiver, Dual, CMOS, QFP, 64PIN, πλαστικό
BCM5205	Broadcom Limited	Ethernet Transceiver, CMOS, PQFP160, πλαστικό, QFP-160

Αιτήσεις

Εξοπλισμός καταναλωτών (CPE)

Στο πλαίσιο του εξοπλισμού των καταναλωτών (CPE), το AR8031 αυξάνει σημαντικά την εμπειρία σας προωθώντας την εξαιρετική συνδεσιμότητα.Καθώς αυξάνεται η πείνα για το διαδίκτυο υψηλής ταχύτητας και η ομαλή ροή πολυμέσων, ο ρόλος της καθίσταται εμφανής στη διευκόλυνση της αποτελεσματικής μετάδοσης δεδομένων και της αξιόπιστης απόδοσης του δικτύου.Η κυριαρχία στη διαμόρφωση του συστήματος υπογραμμίζει τη μονάδα δίσκου για την τελειοποίηση του υλικού για να ευθυγραμμιστεί με διαφορετικές απαιτήσεις οικιακής χρήσης, αυξάνοντας έτσι την ικανοποίηση και την αξιοπιστία του δικτύου.

Τεχνολογία πύλης στο σπίτι

Στον κόσμο των πύλων στο σπίτι, το AR8031 παρέχει προηγμένες δυνατότητες δικτύωσης που είναι βασικές για τη λειτουργικότητα των έξυπνων οικιακών οικιακών συστημάτων.Με διάφορες συσκευές IoT που συνδέονται, μια ισχυρή λύση Ethernet χρησιμεύει ως σπονδυλική στήλη.Οι λύσεις που αξιοποιούν το AR8031 συμβάλλουν στην εξασφάλιση σταθερών και ασφαλών συνδέσεων δικτύου, αρχικά για αδιάλειπτες υπηρεσίες.Αυτή η αναζήτηση για απρόσκοπτη λειτουργία ευθυγραμμίζεται με βελτιωμένη χρήση ενέργειας και οικονομικά αποδοτική διαχείριση δικτύου.

Διακόπτες επιχειρήσεων

Η ενσωμάτωση του AR8031 στους διακόπτες των επιχειρήσεων εξυπηρετεί τις δυναμικές ανάγκες των εταιρικών δικτύων.Καθώς οι επιχειρήσεις δίνουν όλο και περισσότερο την προσαρμοστικότητα και την ανάπτυξη, η αναγκαιότητα για υλικό που κρατά τον ρυθμό γίνεται εμφανής.Οι παρατηρήσεις πεδίου αποκαλύπτουν ότι μια καλά σχεδιασμένη ανάπτυξη του AR8031 προσφέρει εκλεπτυσμένες διαμορφώσεις δικτύου, οδηγώντας σε ανώτερες επιδόσεις και μειωμένη λανθάνουσα κατάσταση, βασική για τη διατήρηση ενός ανταγωνιστικού πλεονεκτήματος.

Υποδομή δρομολογητή φορέα

Οι δρομολογητές μεταφορέων, βασικά στη διαχείριση της σημαντικής κυκλοφορίας δεδομένων, κερδίζουν σημαντικά από την ενσωμάτωση του AR8031.Η ενίσχυση της αποτελεσματικότητας δρομολόγησης και του χρόνου λειτουργίας του δικτύου ενισχύει την ανθεκτικότητα του ιδρύματος.Οι πληροφορίες από την πρόσφατη τεχνολογική ανάπτυξη υπογραμμίζουν τη σημασία των ανθεκτικών αλλά ευέλικτων πλαισίων δικτύου, που χρησιμοποιούνται για την εξυπηρέτηση των αυξανόμενων απαιτήσεων δεδομένων.Η στρατηγική αξιοποίηση αυτών των δρομολογητών προάγει τη βιώσιμη ανάπτυξη σε ρυθμίσεις δεδομένων υψηλής πυκνότητας.

Σταθμοί βάσης κινητής τηλεφωνίας

Η εφαρμογή του AR8031 σε σταθμούς βάσης κινητής τηλεφωνίας ευθυγραμμίζεται με την κλιμακωτή ανάγκη για την επεκτασιμότητα του δικτύου παράλληλα με τις αυξανόμενες απαιτήσεις δεδομένων κινητής τηλεφωνίας.Εξασφαλίζοντας ταχείες και αξιόπιστες συνδέσεις, το AR8031 εμπλουτίζει την ικανότητα του δικτύου να φιλοξενήσει υπερτάσεις στη δραστηριότητά σας.Μπορείτε να αξιολογήσετε τις μεθόδους για τη βελτιστοποίηση αυτού του υλικού εντός του οικοσυστήματος, με αποτέλεσμα την πρόβλεψη της υπηρεσίας ρύθμισης και τη διατήρηση της ευρωστίας δικτύου μέσα σε διαφορετικά λειτουργικά φορτία.

Τεχνολογία οπτικής μονάδας

Εντός των οπτικών μονάδων, το AR8031 δραστηριοποιείται στην επίτευξη ανώτερων ρυθμών μεταφοράς δεδομένων και αποτελεσματικότητας.Η ενσωμάτωσή του βοηθά στην άμβλυνση των προκλήσεων όπως τα σημεία συμφόρησης δεδομένων σε δίκτυα οπτικών ινών.Η συνεχής πρόοδος σε αυτόν τον τομέα υπογραμμίζει την ώθηση για προσαρμοστικές, ενεργειακά αποδοτικές λύσεις σύμφωνα με τις ταχείες τεχνολογικές εξελίξεις στην οπτική.

Βιομηχανικός αυτοματισμός

Η εφαρμογή του AR8031 στον βιομηχανικό αυτοματισμό υπογραμμίζει το ρόλο της στην ενίσχυση των διασυνδεδεμένων βιομηχανικών συστημάτων.Η χρήση του ωφελεί τη συγχρονισμένη λειτουργία των μηχανών, εξασφαλίζοντας ότι η επικοινωνία της συσκευής παραμένει γρήγορη και αξιόπιστη.Μπορείτε να επισημάνετε τις δυνατότητές της να ενισχύσετε την παραγωγικότητα και να ελαχιστοποιήσετε το χρόνο διακοπής λειτουργίας.Η πρακτική διορατικότητα από τα βιομηχανικά περιβάλλοντα δείχνει ότι η υιοθέτηση AR8031 μπορεί να οδηγήσει σε μετασχηματιστικές βελτιώσεις στην επιχειρησιακή αποτελεσματικότητα και την αξιοπιστία του συστήματος.

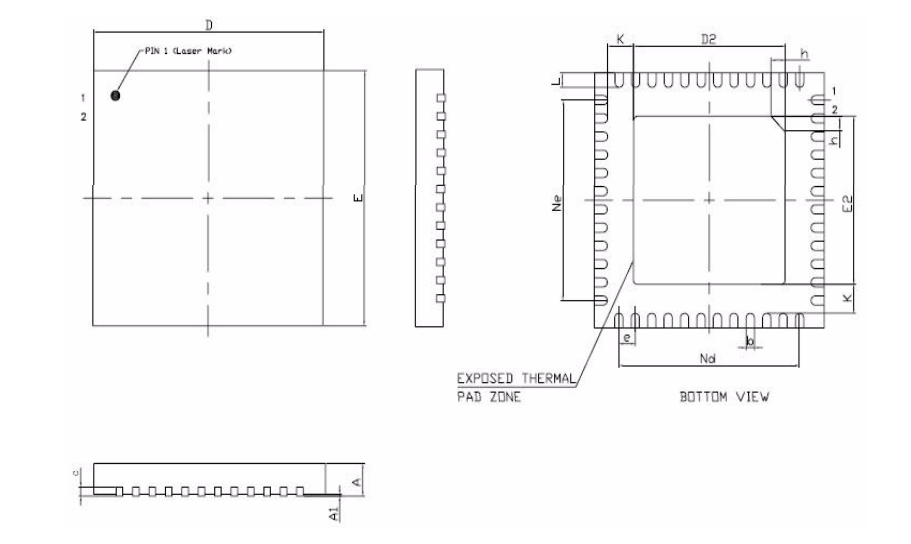

Πακέτο

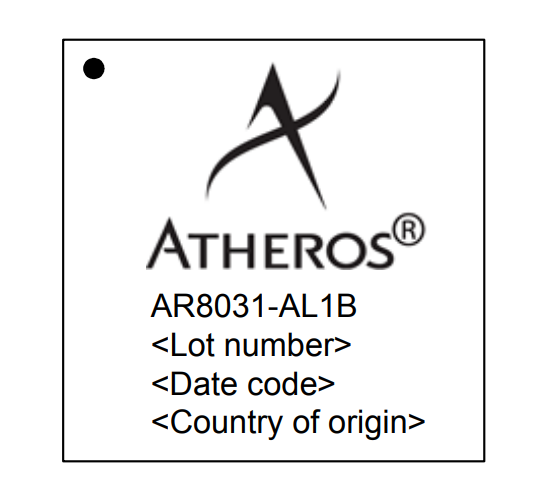

Σήμανση κορυφής

Κατασκευαστής

Η Qualcomm, γνωστή για τις πρωτοποριακές προσπάθειές της στις εξελίξεις της κινητής τεχνολογίας, συμβάλλει σημαντικά στην εξέλιξη και την ενίσχυση των αμέτρητων συσκευών παγκοσμίως.Καθώς μπαίνουν βαθύτερα σε αυτόν τον τομέα, διαμορφώνουν και επηρεάζουν τους διάφορους τομείς μέσω των καινοτόμων λύσεων συνδεσιμότητας, οι οποίες επαναπροσδιορίζουν τα βιομηχανικά πρότυπα και επεκτείνουν τους ορίζοντές τους πάρα πολύ.Η στοχαστική ενσωμάτωση των τεχνολογιών της Qualcomm σε κινητές συσκευές δίνει έμφαση στην αμείλικτη επιδίωξη των δυνατοτήτων προώθησης περαιτέρω, εμπνέοντας τους άλλους στη βιομηχανία να αγωνιστούν για την αριστεία.

Οι επιθετικές συνεισφορές της Qualcomm είναι πιο εμφανείς στο δυναμικό πεδίο των τεχνολογιών ασύρματης επικοινωνίας.Λαμβάνοντας το προβάδισμα στην επανάσταση 5G, η Qualcomm προωθεί τις βελτιώσεις της ταχύτητας των δεδομένων ενώ ανοίγει το δρόμο για νέες εφαρμογές όπως το IoT και το Smart Urban Solutions.Αυτές οι εξελίξεις περιλαμβάνουν τόσο τις περίπλοκες τεχνικές πτυχές όσο και τις διορατικές προοπτικές των βετεράνων της βιομηχανίας που εκτιμούν την απρόσκοπτη συνδεσιμότητα και την ισχυρή διαχείριση δεδομένων.Αυτός ο συνεχιζόμενος μετασχηματισμός υπογραμμίζει μια αποφασιστική δέσμευση για την ενίσχυση των υποδομών της παγκόσμιας επικοινωνίας.

Φύλλο δεδομένων PDF

AR8031-AL1B DATASHESTS:

AR8031 σύντομο

AR8031 DATASHEET.pdf
