Κατανόηση του 4N35 OptoCoupler IC: Λεπτομέρειες ακίδων, παραδείγματα κυκλώματος και χρήσεις κλειδιών

Στον δυναμικό κόσμο των ηλεκτρονικών, οι optocouplers όπως το 4N35 IC διαδραματίζουν σημαντικό ρόλο στη γεφύρωση του χάσματος μεταξύ της απομόνωσης κυκλωμάτων και της ακεραιότητας του σήματος.Καθώς τα ηλεκτρονικά συστήματα γίνονται πιο περίπλοκα, η ανάγκη για εξαρτήματα που εξασφαλίζουν την ασφάλεια, την αξιοπιστία και την αποτελεσματικότητα αυξάνεται εκθετικά.Το 4N35, με τον έξυπνο συνδυασμό ενός δίοδου εκπομπής και φωτοτρανσσέρτη, ξεχωρίζει ως αξιόπιστη λύση για την απομόνωση σήματος, τη μείωση του θορύβου και τον διαχωρισμό τάσης.Αυτό το άρθρο εκσφενδονίζεται στο PINOUT, τη λειτουργικότητα, τις προδιαγραφές και τις εφαρμογές του 4N35, προσφέροντας έναν ολοκληρωμένο οδηγό για να επιδιώξετε να αξιοποιήσετε τις δυνατότητές του σε διαφορετικά σχέδια κυκλώματος.

Κατάλογος

4N35 Επισκόπηση

Ο 4N35 είναι ένας κοινώς χρησιμοποιούμενος OptoCoupler που ενσωματώνεται άψογα σε μια μυριάδα εφαρμογών, χάρη στην καινοτόμο διαμόρφωση μιας διόδου που εκπέμπει φως σε συνδυασμό με ένα φωτοτρανστόρ.Αυτή η ρύθμιση διευκολύνει τη μετατροπή των ηλεκτρικών σημάτων σε οπτικά σήματα και αντίστροφα, εξασφαλίζοντας ένα ασφαλές όριο μεταξύ των κυκλωμάτων εισόδου και εξόδου.Η συσκευή διαθέτει LED Arsenide Gallium, το οποίο προβάλλει το υπέρυθρο φως που ακολούθησε στη συνέχεια ένα φωτοτρανστόρ πυριτίου NPN.Η βασική λειτουργικότητα έγκειται στην εφαρμογή ενός σήματος εισόδου για να ενεργοποιήσει τη λυχνία LED, του οποίου το φως το φωτοτρανσστόρ ανιχνεύει και μετατρέπεται σε ηλεκτρικό σήμα.Αυτή η δυνατότητα έχει αξιοσημείωτη αξία σε ψηφιακά περιβάλλοντα, όπου η διατήρηση της σαφήνειας και του διαχωρισμού του σήματος είναι καθοριστική.

Το 4N35 στεγάζεται σε ένα πακέτο DIP 6 ακίδων και προσφέρει παραλλαγές όπως η ευρεία απόσταση μολύβδου και η κάμψη μολύβδου επιφανείας για να φιλοξενήσουν διαφορετικές απαιτήσεις εφαρμογής.Ένα ελκυστικό χαρακτηριστικό αυτού του στοιχείου είναι ο χρόνος ταχείας απόκρισης περίπου 3 μικροδευτερολέπτων, υπογραμμίζοντας την έμπειση της στη μετατροπή σήματος γρήγορου σήματος.Επιπλέον, ο ελάχιστος λόγος μεταφοράς ρεύματος (CTR) κατά 100% με ρεύμα εισόδου 10 MA υπογραμμίζει την ικανότητά του να εκτελεί αποτελεσματικά.Αυτά τα χαρακτηριστικά τονίζουν τη συμβατότητά του με συστήματα που ευδοκιμούν από τη γρήγορη και αξιόπιστη επεξεργασία σήματος.

Η αξιοποίηση του 4N35 σε βιομηχανικά περιβάλλοντα αποτελεί παράδειγμα της ουσιαστικής συμβολής της στην αύξηση της απόδοσης του συστήματος μέσω βελτιωμένης ηλεκτρικής μόνωσης και του μετριασμού του θορύβου.Εφαρμόζεται συστηματικά στο σχεδιασμό κυκλώματος για να εξασφαλιστεί η απομόνωση του σήματος, προστατεύοντας έτσι ευαίσθητα εξαρτήματα από υπερτάσεις τάσης και ηλεκτρομαγνητικές παρεμβολές.Η χρήση του είναι σημαντική για την ανάπτυξη ισχυρών συστημάτων ελέγχου όπου η απομόνωση αυτή διαδραματίζει δυναμικό ρόλο στη διατήρηση της λειτουργικής αποτελεσματικότητας και στην επέκταση της μακροζωίας.

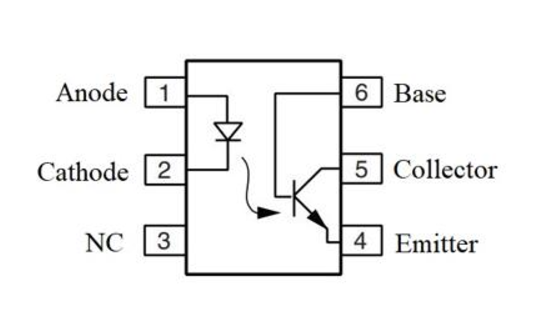

Διαμόρφωση pinout

Αριθμός PIN	Τύπος καρφίτσας	Περιγραφή PIN
1	ΕΝΑ	Ανοδος
2	ντο	Κάθοδος
3	Nc	Μη συνδεδεμένος
4	μι	Εκπόμπος
5	ντο	Συλλέκτης
6	σι	Βάση

Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Τάση δοκιμής απομόνωσης	5000 VRMS
Λογική συμβατότητα	Συμβατό με τη γενική σειρά λογικής
Χωρητικότητα σύζευξης εισόδου-εξόδου	Λιγότερο από 0,5 pf
Τύπος πακέτου	Διπλό πακέτο 6 ακίδων μετά από πρότυπα βιομηχανίας
Συμμόρφωση με Rohs & WEEE	Συμμορφώνεται με την οδηγία ROHS 2002/95/ΕΚ και συμμορφώνεται με WEEE 2002/96/ΕΚ

Τεχνικές προδιαγραφές

Παράμετρος	Αξία	Μονάδα	Σημειώσεις
Αριθμός καναλιών	1	-	-
Τάση απομόνωσης	3550	VRMS	1 λεπτό, UL1577 πρότυπο
Τάση συλλέκτη-εκπομπού (VCE)	30	V	-
Τάση διάσπασης-συλλογής πομπού (Bveco)	60	V	-
Ρεύμα συλλέκτη (IC)	50	α	ΫΟ
Προώθηση ρεύματος (αν)	100	α	-
Τάση προς τα εμπρός (VF)	1.5	V	-
Αρχή μέγιστης αύξησης του ρεύματος (IFSM)	1.5	ΕΝΑ	10μS παλμός
Συλλέκτη σκοτεινό ρεύμα (ICBO)	100	ναρ	VCE = 20V
Ρεύμα διαρροής συλλέκτη-εκπομπού (ICE)	10	μιά	VCE = 20V, if = 0ma
Τρέχουσα αναλογία μεταφοράς (CTR)	50% λεπτά	-	If = 10mA
Χρόνος αύξησης (TR)	10	μs	-
Χρόνος πτώσης (TF)	15	μs	-
Εύρος θερμοκρασίας λειτουργίας (TA)	-40 έως +100	° C	-
Εύρος θερμοκρασίας αποθήκευσης (TSTG)	-55 έως +125	° C	-
Πακέτο	Βάση 6 ακίδων	-	-

Σχηματικός

Λειτουργικό διάγραμμα

Λειτουργίες του Optocoupler ICS

Το OptoCoupler διαθέτει συναρμολόγηση LED υπέρυθρου αρσενικού γαλλίου και φωτοτρατρανσσίστορ πυριτίου NPN, συμβάλλοντας στην απλή εφαρμογή του για απομόνωση σήματος.Κάποιος μπορεί να εκτιμήσει την παράλειψη ενός πείρου βάσης, η οποία απλοποιεί τη λειτουργία του φωτοτρανσσέρτη μέσα στο IC.

Για την κατασκευή ενός κυκλώματος με αυτή τη συσκευή, η υπέρυθρη λυχνία LED θα πρέπει να έχει την άνοδο της συνδεδεμένη με την είσοδο λογικής ενώ η κάθοδος της είναι γειωμένη.Αυτή η ευθυγράμμιση επιτρέπει την ομαλή ενσωμάτωση των ακίδων 1 και 2 στο λογικό πλαίσιο.Μια αντίσταση pull-up που συνδέεται με τον ακροδέκτη συλλέκτη (ακροδέκτης 5) πρέπει να συνδέεται με τη συσκευή εξόδου της επιλογής σας για να σταθεροποιήσει τα επίπεδα τάσης.Είναι ωφέλιμο να διατηρηθεί ο ακροδέκτης εκπομπής (ακροδέκτης 4) που απομονώνεται από το έδαφος της καθόδου όταν συνδέεται με μια συσκευή παρακολούθησης, καθώς αυτό μετριάζει την παρεμβολή, ενισχύοντας την αποτελεσματικότητα του κυκλώματος.

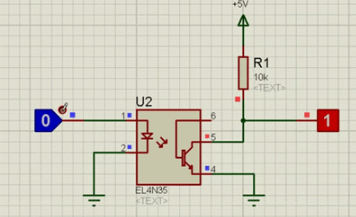

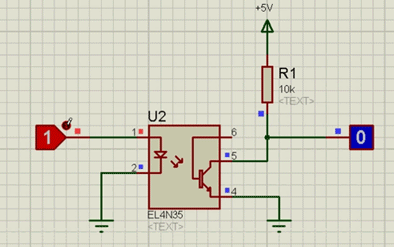

Η κατανόηση του τρόπου με τον οποίο το OptoCoupler συμπεριφέρεται με διαφορετικά λογικά σήματα μπορεί να αποκαλύψει ενδιαφέροντα πρότυπα.Ένα σήμα λογικής 0 εξασφαλίζει ότι η LED παραμένει ανενεργή, αποδίδοντας υψηλή απόδοση, η οποία χρησιμεύει καλά για σενάρια που απαιτούν ξεχωριστή ενίσχυση ή μεταφορά σήματος.Αντίθετα, ένα σήμα λογικής 1 ενεργοποιεί τη λυχνία LED, η οποία ενεργοποιεί το τρανζίστορ και οδηγεί σε χαμηλή απόδοση, πολύτιμη για πολυάριθμες εργασίες μεταγωγής.Παρατηρώντας την τάση συλλέκτη-εκπομπού, η οποία μπορεί να ανέλθει σε 30V, μπορεί να εμβαθύνει την κατανόηση της ανοχής τάσης στην πράξη.

Εναλλακτικά μοντέλα

• MCT2E

• PC817

• 6N137

Διάφορες χρήσεις του 4N35 Optocoupler

Το ευπροσάρμοστο 4N35 Optocoupler βρίσκει τη θέση του σε πλήθος ηλεκτρονικών εφαρμογών.Η έμπεισή του στην ανίχνευση ισχύος εναλλασσόμενου ρεύματος επιτρέπει την διορατική παρακολούθηση και την ικανή διαχείριση των εναλλασσόμενων συστημάτων ρεύματος, αντιμετωπίζοντας την ανάγκη για ασφαλή διαχωρισμό των εξαρτημάτων του συστήματος.Μπορείτε να αγκαλιάσετε τέτοια εξαρτήματα για να ενισχύσετε τόσο τη σταθερότητα όσο και την ασφάλεια στα ηλεκτρικά συστήματα.

ΑΝΑΛΥΣΗ ισχύος AC

Η εφαρμογή του 4N35 στην ανίχνευση ισχύος AC καθιστά δυνατή τη διάκριση των διακυμάνσεων της τροφοδοσίας με ακρίβεια.Η αγκαλιά αυτού του στοιχείου διευκολύνει την ενσωμάτωση των μηχανισμών ασφαλείας τόσο σε οικιστικά όσο και σε εμπορικά δίκτυα ηλεκτρικής ενέργειας, αποδεικνύοντας μια βαθιά εκτίμηση για την ακρίβεια και την αξιοπιστία σε αυτά τα μεγάλα περιβάλλοντα.

Λειτουργικά ρελέ καλά

Η χρήση του 4N35 για τον έλεγχο των ρελέ Reed εισάγει απλότητα και αποτελεσματικότητα στα σχέδια κυκλώματος.Αυτή η μέθοδος είναι δημοφιλής σε σενάρια που δίνουν προτεραιότητα στη χρήση χαμηλής ισχύος, εξασφαλίζοντας παράλληλα σταθερή απόδοση.Με την απομόνωση των σημάτων ελέγχου, ελαχιστοποιεί την ηλεκτρομαγνητική παρεμβολή, μια τεχνική που εκτιμάται από εσάς για την πρακτικότητα της.

Ανατροφοδότηση στο SMPS

Εντός των τροφοδοτικών λειτουργιών διακόπτη (SMPS), το 4N35 προσφέρει δυναμική ανατροφοδότηση μεταφέροντας πληροφορίες σε απομονωμένες περιοχές του κυκλώματος.Αυτό ενισχύει τη ρύθμιση και την αποτελεσματικότητα, αντανακλώντας τη σύγχρονη εστίαση της βιομηχανίας στη μείωση των ενεργειακών αποβλήτων και την ενίσχυση της απόδοσης.Οι τεχνικές που βελτιώνουν την τροφοδοσία τροφοδοσίας επισημαίνουν την περιβαλλοντική ευαισθητοποίηση και την οικονομική βιωσιμότητα.

Ερμηνεία σήματος δακτυλίου τηλεφώνου

Η ενσωμάτωση του 4N35 σε συστήματα σήματος δακτυλίου τηλεφώνου παρουσιάζει την ικανότητά του να διαχειρίζεται ασύγχρονες τηλεπικοινωνίες.Εξασφαλίζοντας την ακριβή ανίχνευση σήματος στις συνθήκες μετατόπισης της γραμμής, ευθυγραμμίζεται με τον διαρκή στόχο της διατήρησης της συνεπούς ποιότητας της επικοινωνίας, ενός στόχου που οι επαγγελματίες είναι ακούραστα αφιερωμένοι στην ενίσχυση.

Λογικός διαχωρισμός εδάφους

Ο διαχωρισμός της λογικής γείωσης σε περίπλοκα συστήματα εμποδίζει την ανεπιθύμητη ηλεκτρική παρεμβολή.Το 4N35 υπερέχει στη διατήρηση της ακεραιότητας του σήματος και διασφαλίζοντας την ευρωστία των συστημάτων.Αυτό αντικατοπτρίζει μια αρχή στρατηγικού σχεδιασμού, με έμφαση στην απομόνωση για την επίτευξη αξιόπιστων επιδόσεων χωρίς συμβιβασμούς.

Λογική σύζευξη για μείωση θορύβου υψηλής συχνότητας

Στις εφαρμογές λογικής σύζευξης, το 4N35 μειώνει δεξιόστροφα τον θόρυβο υψηλής συχνότητας σε ευαίσθητα εξαρτήματα από την παρεμβολή.Αυτή η πρακτική είναι συνώνυμη με το βέλτιστο σχεδιασμό κυκλώματος, που δεσμεύεται για την πρόληψη του θορύβου.Μπορείτε να αξιοποιήσετε αυτή την ικανότητα να βελτιώσετε την αξιοπιστία του συστήματος και να υποστηρίξετε τη μακροπρόθεσμη λειτουργική σταθερότητα.

Σύναψη

Το 4N35 OptoCoupler ενσωματώνει την ουσία των σύγχρονων ηλεκτρονικών με την απρόσκοπτη ενσωμάτωση της απομόνωσης σήματος με αυξημένη προστασία του συστήματος.Η ικανότητά του να μετριάζει τον ηλεκτρικό θόρυβο, να προστατεύει τα εξαρτήματα και να διευκολύνει την αποτελεσματική μετάδοση σήματος υπογραμμίζει τον απαιτούμενο ρόλο του σε διάφορες εφαρμογές, από τη βιομηχανική αυτοματοποίηση έως τις τηλεπικοινωνίες.Με την κατανόηση και την εφαρμογή των χαρακτηριστικών του 4N35, μπορείτε να σχεδιάσετε ισχυρά, αποτελεσματικά συστήματα που ευδοκιμούν σε απαιτητικά περιβάλλοντα.Καθώς η τεχνολογία προχωρά, εξαρτήματα όπως το 4N35 θα συνεχίσουν να υποστηρίζουν τα καινοτόμα σχέδια, εξασφαλίζοντας τη σταθερότητα και την αξιοπιστία σε ηλεκτρονικά συστήματα.
