Κατανόηση D Flip-Flops: Εργασία, εφαρμογές και πλεονεκτήματα

Αυτός ο οδηγός εξηγεί τι είναι το Flip-Flop και πώς λειτουργεί σε ψηφιακά κυκλώματα.Θα μάθετε επίσης για τα μάνδαλα 4-bit και 8-bit, τον τρόπο λειτουργίας τους και πού χρησιμοποιούνται.Ο οδηγός περιλαμβάνει παραδείγματα για τον τρόπο με τον οποίο χρησιμοποιούνται τα flip-flops D σε υπολογιστές, χρονομετρητές, συστήματα επικοινωνίας και ενσωματωμένες συσκευές.Μιλάει επίσης για τις καλές και κακές πλευρές της χρήσης των flip-flops στα σχέδιά σας.

Κατάλογος

Τι είναι το D flip-flop;

ΕΝΑ D flip-flop (σύντομη για "δεδομένα" ή "καθυστέρηση" flip-flop) είναι ένα βασικό δομικό στοιχείο σε ψηφιακά ηλεκτρονικά που χρησιμοποιούνται για την αποθήκευση ενός μόνο δυαδικού πληροφοριών.Λειτουργεί με ακριβή χρονισμό, καταγραφή και συγκράτηση δεδομένων μόνο όταν ένα σήμα ρολογιού αλλάζει συνήθως στην άνοδο ή την πτώση της άκρης, ανάλογα με το σχεδιασμό.Όταν φτάσει η άκρη του ρολογιού, η τιμή που υπάρχει στην είσοδο D (δεδομένων) μεταφέρεται στην έξοδο, με την ετικέτα Q. Μετά από αυτό, η έξοδος παραμένει σταθερή, ακόμη και αν η είσοδος δεδομένων αλλάξει μέχρι την επόμενη έγκυρη άκρη του ρολογιού.

Εικόνα 2. Διάγραμμα μπλοκ του Flip Flop

Υπάρχουν δύο κύριοι τρόποι λειτουργίας: σύγχρονοι και ασύγχρονοι.Σε σύγχρονη λειτουργία, το d flip-flop ανταποκρίνεται μόνο σε σήματα ρολογιού, εξασφαλίζοντας όλα τα μέρη μιας κατάστασης αλλαγής κυκλώματος σε ενιαία.Σε ασύγχρονη λειτουργία, Πρόσθετες εισόδους όπως προκαθορισμένη ή καθαρή μπορεί να παρακάμψει την κατάσταση εξόδου χωρίς να περιμένει ένα ρολόι, επιτρέποντας γρήγορη αρχικοποίηση ή επαναφορά.Ένα τυπικό d flip-flop έχει δύο εισόδους: δεδομένα (d) και ρολόι (CLK).Κατά τη διάρκεια μιας ενεργού άκρου του ρολογιού, καταγράφει την τιμή εισόδου.Όταν το ρολόι είναι ανενεργό, η έξοδος διατηρείται σταθερή.

Πώς λειτουργεί το D flip-flop;

Ένα d flip-flop, κοινώς γνωστό ως "δεδομένα" ή "καθυστέρηση" flip-flop, λειτουργεί με συγχρονισμό με ένα σήμα ρολογιού.Ο βασικός του μηχανισμός είναι απλός: δείχνει την τιμή εισόδου (D) σε συγκεκριμένη μετάβαση ρολογιού (συνήθως η ανυψωτική άκρη) και μεταφέρει αυτή την τιμή στην έξοδο (Q).Η συμπληρωματική έξοδος (Q ') διατηρεί το αντίστροφο του Q. Επειδή ανταποκρίνεται μόνο στην άκρη του ρολογιού, το d flip-flop είναι ένα αξιόπιστο στοιχείο αποθήκευσης σε ψηφιακά κυκλώματα.

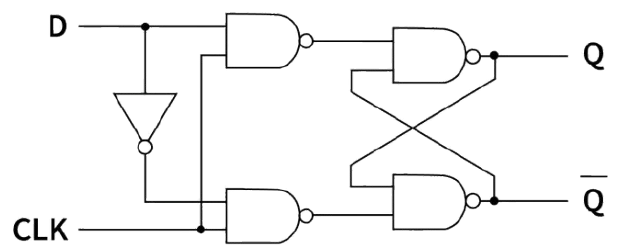

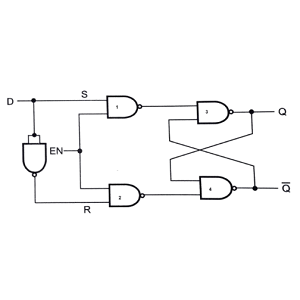

Εικόνα 3. Λογικό κύκλωμα ενός flip-flop

Εσωτερικά, το D flip-flops είναι συχνά κατασκευασμένα χρησιμοποιώντας μια διαμόρφωση των λογικών πύλων σε μια ρύθμιση master-slave ή με περιφραγμένο μάνδαλο.Το διάγραμμα που παρέχεται δείχνει ένα πύλη D-based d με βάση το NAND, το οποίο λειτουργεί ομοίως.Οι κύριες εισόδους είναι D (δεδομένα) και CLK (ρολόι) και οι έξοδοι είναι Q και Q '.Όταν το CLK είναι χαμηλό, το κύκλωμα αγνοεί τις αλλαγές στο D, διατηρώντας την τρέχουσα έξοδο.Όταν το CLK πηγαίνει ψηλά, το κύκλωμα ενημερώνεται: Εάν το D είναι υψηλό, το Q γίνεται υψηλό και το Q 'γίνεται χαμηλό.Εάν το D είναι χαμηλό, το Q γίνεται χαμηλό και το Q 'γίνεται υψηλό.Όταν το ρολόι επιστρέφει στο χαμηλό, η έξοδος είναι κλειδωμένη, διατηρώντας την κατάστασή του μέχρι τον επόμενο παλμό ρολογιού.

Ένας πίνακας αλήθειας βοηθά στην αποσαφήνιση αυτής της συμπεριφοράς.Όταν το ρολόι είναι ανενεργό ή δεν μεταβαίνει, τα Q και Q 'κρατούν σταθερά.Στην ανερχόμενη άκρη του ρολογιού, το Q παίρνει την τρέχουσα τιμή του D (1 αν το d είναι υψηλό, 0 αν το d είναι χαμηλό) ενώ το q 'γίνεται αντίστροφο.Αυτή η απόκριση που ενεργοποιείται από άκρη εξασφαλίζει ότι αποθηκεύονται μόνο δεδομένα που υπάρχουν μόνο δεδομένα στην άκρη του ρολογιού, καθιστώντας το σταθερό και ανθεκτικό σε θόρυβο ή τις γρήγορες αλλαγές εισόδου μεταξύ των κύκλων ρολογιού.

D Πίνακας αλήθειας Flip-Flop

CLK	ρε	Ε (Επόμενη κατάσταση)	Ε '
0 (χαμηλό)	X	Ε (αμετάβλητο)	Ε '
↑ (Rising Edge)	0	0	1
↑ (Rising Edge)	1	1	0
1 (υψηλή, χωρίς άκρη)	X	Ε (αμετάβλητο)	Ε '

Αυτός ο πίνακας δείχνει ότι το D Flip-Flop ενημερώνει την έξοδο του μόνο στην άκρη της ανερχόμενης ακμής του σήματος ρολογιού που είναι, όταν το ρολόι μεταβαίνει από χαμηλό σε υψηλό.Σε όλες τις άλλες χρονικές στιγμές, διατηρεί την προηγούμενη παραγωγή της, αγνοώντας τυχόν αλλαγές στην είσοδο δεδομένων.Αυτή η προβλέψιμη συμπεριφορά ευαίσθητη στην άκρη καθιστά το D Flip-Flop πολύτιμο σε ψηφιακά συστήματα όπου απαιτείται ακριβής χρονισμός και έλεγχος αλληλουχίας.

Χρησιμοποιώντας τα flip-flops ως μάνδαλα δεδομένων

Πέρα από το ρόλο τους στον έλεγχο του χρονοδιαγράμματος, τα Flip-Flops λειτουργούν επίσης ως μάνδαλα δεδομένων.Ένα μάνδαλο δεδομένων διατηρεί μια τιμή εισόδου σε συγκεκριμένη ώρα και τη διατηρεί σταθερό μέχρι να χρειαστεί.Αυτό είναι χρήσιμο για την απομόνωση ενός μέρους ενός κυκλώματος από το άλλο ή τη διατήρηση δεδομένων κατά τη διάρκεια της επεξεργασίας.Το μάνδαλο λειτουργεί με βάση ένα ρολόι ή ένα σήμα ενεργοποίησης.Όταν είναι ενεργή, περνάει την είσοδο στην έξοδο.Όταν είναι ανενεργή, κλειδώνει την τρέχουσα έξοδο στη θέση του ανεξάρτητα από τις περαιτέρω αλλαγές εισόδου.

Συσκευές όπως το 74LS74 (TTL) και το 4042 (CMOS) είναι παραδείγματα ολοκληρωμένων κυκλωμάτων που περιέχουν πολλαπλά flip-flops.Αυτές οι συσκευές μπορούν να ομαδοποιηθούν για την κατασκευή μητρώων μνήμης ή μονάδων ελέγχου.Όταν τα πολλαπλά flip-flops ενεργοποιούνται από το ίδιο σήμα ελέγχου, μπορούν να αποθηκεύσουν τιμές δεδομένων πολλαπλών ψηφίων, ενεργώντας ως προσωρινό τόπο συγκράτησης για ψηφιακές πληροφορίες.

ΛΑΜΒΑΚΤΗΣ ΔΕΔΟΜΕΝΩΝ 4-bit

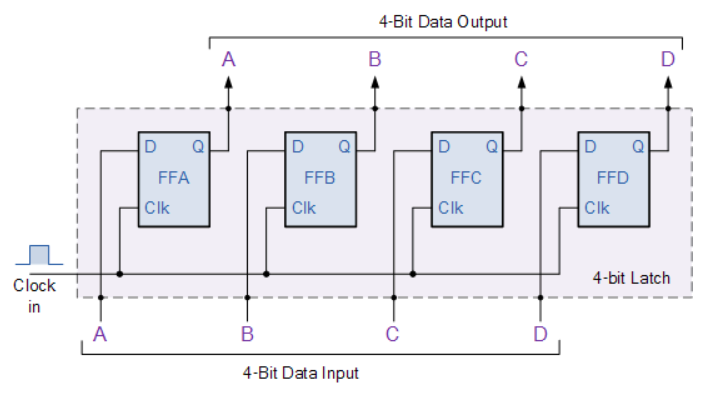

Εικόνα 4. Λείτορα δεδομένων 4-bit

Το μάνδαλο δεδομένων 4-bit που παρουσιάζεται στο διάγραμμα αποτελείται από τέσσερα flip-flops τύπου D (επισημασμένο FFA έως FFD), το καθένα υπεύθυνο για την αποθήκευση ενός bit από μια δυαδική είσοδο 4-bit.Αυτά τα σαγιονάρες ευθυγραμμίζονται παράλληλα και οδηγούνται από ένα κοινό σήμα ρολογιού, εξασφαλίζοντας ότι και οι τέσσερις καταγράφουν τις αντίστοιχες τιμές εισόδου τους ταυτόχρονα σε άκρη του ρολογιού.

Κάθε flip-flop λαμβάνει ένα ξεχωριστό bit εισόδου (A, B, C και D) και εξάγει την αποθηκευμένη τιμή μέσω της εξόδου Q.Όταν ο παλμός του ρολογιού είναι ενεργός, οι τιμές εισόδου ρεύματος είναι συνδεδεμένες στα σαγιονάρες.Μόλις χαστούμε, αυτές οι τιμές παραμένουν σταθερές και διαθέσιμες στην έξοδο μέχρι να φτάσει ο επόμενος παλμός ρολογιού, κρατώντας ή "μανδαλώνοντας" τα δεδομένα.

Αυτή η δομή επιτρέπει στο μάνδαλο να χρησιμεύσει ως συμπαγής μητρώο 4-bit ή προσωρινή μονάδα αποθήκευσης δεδομένων.Είναι πολύτιμο σε ψηφιακά συστήματα που απαιτούν συγχρονισμένη μεταφορά δεδομένων, όπως αριθμητικές μονάδες λογικής, αγωγοί διδασκαλίας ή λεωφορεία διευθύνσεων.Με τη λήψη δεδομένων σχετικά με ένα κοινό σήμα ρολογιού, το μάνδαλο εξασφαλίζει ακριβή έλεγχο όταν τα δεδομένα αποθηκεύονται και μετακινούνται μέσα σε ένα κύκλωμα.

Διαφανές μάνδαλο δεδομένων

Σε αντίθεση με τα flip-flops που ενεργοποιούνται από άκρη, ένα διαφανές μάνδαλο μεταφέρει συνεχώς τα δεδομένα εισόδου στην έξοδο, εφόσον το σήμα ενεργοποίησης του είναι ενεργό.Αυτή η συμπεριφορά το καθιστά ιδανικό για εφαρμογές όπου απαιτείται ροή δεδομένων έως ότου μια εντολή παγώσει την τρέχουσα έξοδο.

Το 74LS373 είναι ένα τυπικό διαφανές μάνδαλο IC.Όταν το σήμα ενεργοποίησής του είναι υψηλό, οι ροές δεδομένων από την είσοδο στην έξοδο εγκαίρως.Όταν το σήμα ενεργοποίησης είναι χαμηλό, οι τρέχουσες εξόδους είναι κλειδωμένες, ανεπηρέαστες από αλλαγές στην είσοδο.

Αυτό το είδος μανδάλωσης περιλαμβάνει συχνά εξόδους τριών κρατών, οι οποίες μπορούν να αποσυνδεθούν από ένα κοινό λεωφορείο όταν δεν χρειάζεται.Αυτό εμποδίζει τις συγκρούσεις σήματος και επιτρέπει σε πολλαπλές συσκευές να χρησιμοποιούν τις ίδιες γραμμές δεδομένων χωρίς παρεμβολές.Τα διαφανή μάνδαλα είναι κοινά στα κυκλώματα πρόσβασης μνήμης, τη λογική αποπολιπλασιασμού και τα συστήματα που απαιτούν προσωρινή αλλά αξιόπιστη λήψη δεδομένων.

ΛΑΜΒΑΚΤΗΣ ΣΤΟΙΧΕΙΑ 8-bit

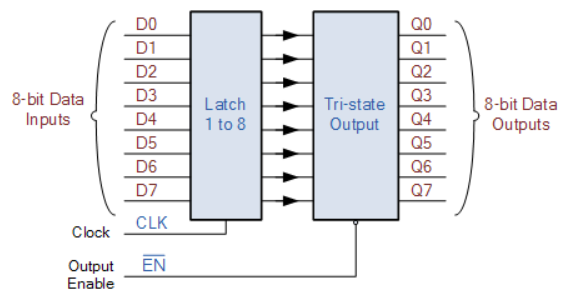

Εικόνα 5. Λείτορα δεδομένων 8-bit

Το μάνδαλο δεδομένων 8-bit που απεικονίζεται παραπάνω βασίζεται στις αρχές των μικρότερων μανδάλων με την ενσωμάτωση οκτώ παράλληλων d-flip-flops, ικανό να αποθηκεύει ένα ολόκληρο byte δεδομένων από D0 έως D7.Αυτή η ρύθμιση παρατηρείται συνήθως σε ολοκληρωμένα κυκλώματα όπως το 74LS373.Και τα οκτώ flip-flops ομαδοποιούνται μέσα σε ένα μπλοκ μανδάλωσης, το οποίο καταγράφει δεδομένα εισόδου στην άνοδο της άκρης ενός σήματος κοινού ρολογιού (CLK).Όταν το ρολόι είναι ενεργό και επιβεβαιώνεται η γραμμή ενεργοποίησης (EN), οι τρέχουσες τιμές εισόδου είναι συνδεδεμένες και διατίθενται στην έξοδο.

Συνδεδεμένο με το μάνδαλο είναι ένα στάδιο εξόδου τριών κρατών.Αυτή η λειτουργία επιτρέπει στις εξόδους (Q0 έως Q7) είτε να οδηγούν τις γραμμές δεδομένων είτε να εισαγάγουν μια κατάσταση υψηλής IMPEDANCE (Hi-Z), ανάλογα με τον έλεγχο της εξόδου (OE).Αυτή η συμπεριφορά τριών κρατών είναι σημαντική για συστήματα που περιλαμβάνουν κοινόχρηστα λεωφορεία δεδομένων, καθώς εμποδίζει τις συγκρούσεις σήματος όταν πολλές συσκευές μπορούν να έχουν πρόσβαση στις ίδιες γραμμές.Τα μάνδαλα 8-bit όπως αυτό είναι υπέροχα σε ψηφιακά συστήματα για συγχρονισμό και προσωρινά αποθήκευση δεδομένων σε επίπεδο byte.Συχνά βρίσκονται σε διεπαφές μικροεπεξεργαστή, μανδάλωση διεύθυνσης μνήμης και συσκευές I/O, όπου λειτουργούν ως μεσάζοντες μεταξύ των γρήγορων πηγών δεδομένων και των πιο αργών ή συγχρονισμένων στοιχείων του συστήματος.

Εφαρμογές D flip-flops

Τα Flip-Flops είναι πολύ σημαντικά σε πολλά ψηφιακά συστήματα.Βοηθούν στην παρακολούθηση του χρόνου και της αποθήκευσης των δεδομένων σωστά, τα οποία είναι χρήσιμα για τα πράγματα όπως η διατήρηση των γεγονότων, η διασφάλιση ότι τα σήματα ευθυγραμμίζονται και η κατοχή δεδομένων για μικρό χρονικό διάστημα.Από τα τσιπ υπολογιστών σε συσκευές που στέλνουν και λαμβάνουν δεδομένα, τα Flip-Flops αποτελούν το κύριο μέρος του τρόπου με τον οποίο λειτουργούν τα σύγχρονα ηλεκτρονικά.

D Flip-Flop για αποθήκευση δεδομένων

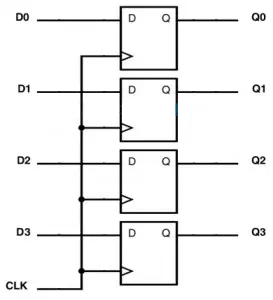

Εικόνα 6. D Flip-Flop για αποθήκευση δεδομένων

Το σχήμα δείχνει μια ομάδα d flip-flops που συνδέονται παράλληλα, το καθένα αποθηκεύει ένα κομμάτι δεδομένων (D0 έως D3).Μαζί, σχηματίζουν ένα μητρώο 4-bit.Όλα τα flip-flops μοιράζονται το ίδιο σήμα ρολογιού (CLK), οπότε όταν έρχεται ένας παλμός ρολογιού, όλες οι εισόδους αποθηκεύονται ταυτόχρονα και αποστέλλονται στις εξόδους (Q0 έως Q3).Τα μητρώα όπως αυτό χρησιμοποιούνται στο Alus για την αποθήκευση των αποτελεσμάτων, στα συστήματα I/O για τη συγκράτηση δεδομένων κατά τη διάρκεια των μεταφορών και σε μονάδες ελέγχου για να παρακολουθούν τις οδηγίες.Δεδομένου ότι τα σαγιονάρες είναι ενεργοποιημένα με άκρα, αποθηκεύουν τα δεδομένα ακριβώς σε κάθε άκρη του ρολογιού, το οποίο βοηθά με ακριβή χρονισμό.Παρόλο που αυτός ο τύπος αποθήκευσης είναι προσωρινός (τα δεδομένα χάνονται όταν η ισχύς είναι απενεργοποιημένη), είναι πολύ γρήγορο, καθιστώντας το χρήσιμο για buffers και βραχυπρόθεσμη μνήμη.

D flip-flops για μεταφορά δεδομένων

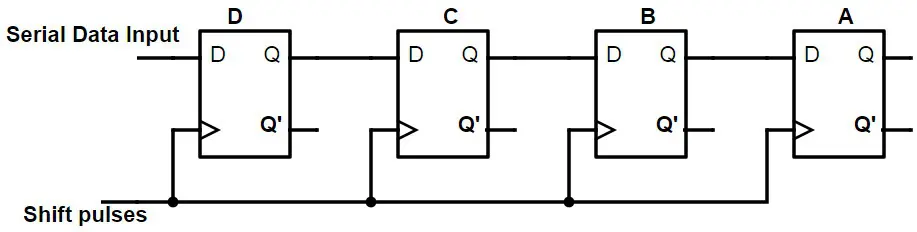

Εικόνα 7. D Flip-Flops για μεταφορά δεδομένων

Το σχήμα δείχνει d flip-flops συνδεδεμένα σε μια αλυσίδα για να σχηματίσει ένα μητρώο μετατόπισης.Τα δεδομένα εισέρχονται σε ένα bit κάθε φορά μέσω της εισόδου σειριακών δεδομένων και μετακινούνται από ένα flip-flop στο επόμενο με κάθε παλμό μετατόπισης (σήμα ρολογιού).Κάθε flip-flop αποθηκεύει και περνάει τα δεδομένα μαζί, βήμα προς βήμα.Αυτή η μέθοδος μεταφοράς δεδομένων ονομάζεται σειριακή επικοινωνία.Χρησιμοποιείται συνήθως σε συστήματα όπως οδηγοί LED, UARTS (Universal Asynchronous Transmitters του δέκτη) και γεννήτριες σήματος.Τα μητρώα μετατόπισης όπως αυτό μπορούν επίσης να γίνουν πιο προηγμένα, όπως αμφίδρομα ή κυκλικά είδη για ειδικές εργασίες όπως η κωδικοποίηση δεδομένων ή η προσθήκη καθυστερήσεων.Επειδή τα δεδομένα μετακινούνται με ελεγχόμενο τρόπο bit-bit, αυτή η ρύθμιση είναι αποτελεσματική για συσκευές με περιορισμένο εύρος ζώνης ή μεγάλες αποστάσεις για να στείλουν σήματα.

Διαίρεση συχνότητας

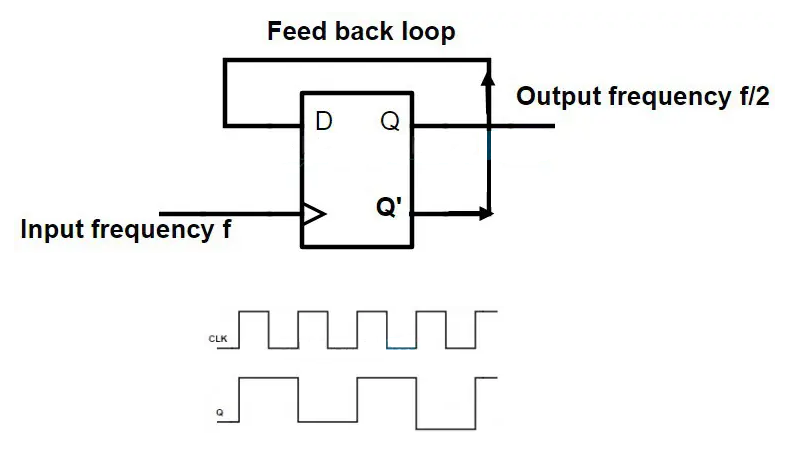

Εικόνα 8. Διαίρεση συχνότητας

Το σχήμα δείχνει πώς το D Flip-Flop μπορεί να διαιρέσει μια συχνότητα εισόδου.Συνδέοντας την έξοδο Q 'πίσω στην είσοδο D, το flip-flop αλλάζει την κατάσταση σε κάθε παλμό ρολογιού.Ως αποτέλεσμα, η συχνότητα εξόδου γίνεται το ήμισυ της συχνότητας εισόδου (F/2).Αυτή η μέθοδος χρησιμοποιείται συχνά για την κατασκευή διαχωριστικών συχνότητας.Με την αλυσίδα περισσότερων σαγιονάρων, μπορείτε να δημιουργήσετε διαιρέσεις ανά-4, διαιρέστε με 8 ή υψηλότερα τμήματα, χρήσιμα σε ψηφιακά ρολόγια, γεννήτριες ταχύτητας Baud και κυκλώματα δειγματοληψίας.Αυτή η προσέγγιση είναι απλή, αξιόπιστη και χρησιμοποιεί ελάχιστο υλικό, καθιστώντας το ιδανικό για το χειρισμό του χρονοδιαγράμματος σε ψηφιακά συστήματα.

Μετρητές και χρονομετρητές

Τα Flip-Flops είναι δομικά στοιχεία σε ψηφιακούς μετρητές και κυκλώματα χρονισμού.Όταν είναι διατεταγμένα σε σειρά, μπορούν να σχηματίσουν δυαδικούς ή δεκαετίες μετρητές που αυξάνουν την παραγωγή τους με κάθε παλμό ρολογιού.Αυτοί οι μετρητές χρησιμοποιούνται ευρέως σε ψηφιακά ρολόγια, μετρητές συχνότητας και κυκλώματα χρονοδιακόπτη για τη μέτρηση του χρόνου που έχουν περάσει, τα συμβάντα μετράνε ή τη δημιουργία σημάτων ελέγχου χρονισμού.Στις εφαρμογές χρονοδιακόπτη, τα flip-flops συμβάλλουν στη δημιουργία ακριβών καθυστερήσεων διαιρώντας τη συχνότητα του ρολογιού σε μεγαλύτερα, πιο διαχειρίσιμα διαστήματα.Λόγω της φύσης που ενεργοποιείται από την άκρη, τα flip-flops εξασφαλίζουν ότι οι μετράνε και οι μεταβάσεις χρονισμού εμφανίζονται ακριβώς στις σωστές στιγμές, μειώνοντας τον κίνδυνο δυσλειτουργίας ή σφάλματα χρονισμού σε ευαίσθητα κυκλώματα.

Επικοινωνία και διασύνδεση λεωφορείων

Στα συστήματα ψηφιακής επικοινωνίας, τα δεδομένα συχνά πρέπει να αποθηκεύονται προσωρινά, να συγχρονίζονται ή να μετατοπίζονται μεταξύ των εξαρτημάτων που λειτουργούν με διαφορετικές ταχύτητες.D Τα σαγιονάρες παίζουν ρόλο σε αυτά τα καθήκοντα.Χρησιμοποιούνται σε καταχωρητές μετατόπισης για τη μετατροπή δεδομένων μεταξύ σειριακών και παράλληλων μορφών σε πρωτόκολλα όπως UART, SPI και I²C.Επιπλέον, στη διασύνδεση των λεωφορείων, τα Flip-Flops βοηθούν τα δεδομένα μανδάλωσης κατά τη διάρκεια των μεταφορών, εξασφαλίζοντας ότι οι πληροφορίες διατηρούνται σταθερές για αρκετό καιρό για να διαβαστούν ή να γραφτούν σε μια γραμμή λεωφορείων.Βοηθούν επίσης στην εξάλειψη των αναντιστοιχιών χρονισμού μεταξύ διαφορετικών τμημάτων ενός συστήματος, καθιστώντας την επικοινωνία πιο αξιόπιστη, ειδικά σε συστήματα με πολλαπλές συσκευές που μοιράζονται γραμμές δεδομένων.

Ενσωματωμένα συστήματα

Στις ενσωματωμένες εφαρμογές, τα Flip-Flops χρησιμοποιούνται για την αποθήκευση σημάτων ελέγχου, τις εισόδους αισθητήρων μανδάλωσης και την παρακολούθηση της κατάστασης των ψηφιακών υποσυστημάτων εντός των μικροελεγκτών ή των επεξεργαστών.Η ικανότητά τους να διατηρούν δεδομένα μέχρι τον επόμενο κύκλο ρολογιού εξασφαλίζει σταθερή λειτουργία, ακόμη και όταν εργάζονται με θορυβώδη ή ταχέως μεταβαλλόμενα σήματα.Το D Flip-Flops συμβάλλει στην επίτευξη αυτού του δυνατού υποστηρίζοντας τη δημιουργία προβλέψιμων λογικών κυκλωμάτων, συμπεριλαμβανομένων των κρατικών μηχανών, των ελεγκτών αλληλουχίας και των κυκλωμάτων χρονισμού.Χρησιμοποιούνται επίσης στη δημιουργία παλμών, σήματα πύλης και συγχρονισμού.

Πλεονεκτήματα του D flip-flops

• Εισαγωγή μεμονωμένων δεδομένων (D)

Το D Flip-Flops διαθέτει μια ενιαία είσοδο δεδομένων, γνωστή απλά ως "D", η οποία εξορθολογίζει το σχεδιασμό του ψηφιακού κυκλώματος.Σε αντίθεση με τα flip-flops SR ή JK που απαιτούν πολλαπλές εισόδους και προστιθέμενη λογική για τη διαχείριση διαφορετικών καταστάσεων, το D flip-flop λειτουργεί με μία μόνο είσοδο δεδομένων και ένα σήμα ρολογιού.Αυτό μειώνει την πολυπλοκότητα του σχεδιασμού, ελαχιστοποιεί τα σφάλματα στην εκχώρηση λογικής και απλοποιεί τη δρομολόγηση σήματος σε ολοκληρωμένα κυκλώματα.Είναι επωφελές σε συστήματα που χρειάζονται ακριβή έλεγχο δεδομένων, όπως καταχωρητές, μονάδες μνήμης και σχέδια κρίσιμης σημασίας για το χρόνο.

• Αποφυγή μη έγκυρων καταστάσεων

Μια βασική δύναμη των flip-flops D είναι η ικανότητά τους να αποφεύγουν απροσδιόριστα κράτη, ένα κοινό ζήτημα στα σαγιονάρες SR όταν ενεργοποιούνται ταυτόχρονα και τα δύο ρυθμισμένα και επαναφορά.D flip-flops παρακάμπτουν αυτό χρησιμοποιώντας μια λογική αναστροφή μεταξύ των εσωτερικών σημάτων ελέγχου, εξασφαλίζοντας ότι μόνο μία κατάσταση ελέγχου είναι ενεργή κάθε φορά.Αυτή η επιλογή σχεδιασμού ενισχύει την αξιοπιστία και τη συνέπεια, σημαντική σε περιβάλλοντα κρίσιμης σημασίας ή υψηλής ακρίβειας.

• Χαμηλότερη χρήση ισχύος

Το D flip-flops είναι ενεργειακά αποδοτικά, καθιστώντας τα ιδανικά για εφαρμογές χαμηλής ισχύος όπως φορητά ηλεκτρονικά και συσκευές που λειτουργούν με μπαταρίες.Συχνά χρησιμοποιούν υπό όρους ρολόι (ενεργοποιώντας μόνο όταν αλλάζουν τα δεδομένα) και άλλες βελτιστοποιήσεις για να μειώσουν την περιττή εναλλαγή, μειώνοντας την κατανάλωση ενέργειας.Με λιγότερες εσωτερικές πύλες σε σύγκριση με πιο σύνθετα σαγιονάρες όπως ο τύπος JK, ελαχιστοποιούν επίσης τη στατική και δυναμική απώλεια ισχύος.

• Σταθερή συμπεριφορά δύο κρατών

Όπως συμβαίνει με όλα τα σαγιονάρες, τα flip-flops λειτουργούν με σταθερό τρόπο, μπορούν να κρατήσουν μία από τις δύο καταστάσεις εξόδου (0 ή 1) έως ότου το επόμενο σήμα ρολογιού προωθεί μια αλλαγή.Αυτό τους επιτρέπει να λειτουργούν ως μονάδες μνήμης ενός bit, για διαδοχική λογική, καταχωρητές μετατόπισης, μετρητές και μηχανές κατάστασης.Η ικανότητά τους να διατηρούν δεδομένα χωρίς σταθερή αναζωογονητική διατήρηση της αξιόπιστης ροής ελέγχου σε ψηφιακά κυκλώματα.

• Απλή εσωτερική δομή

Η εσωτερική διαμόρφωση ενός Flip-Flop είναι σχετικά απλή, συχνά αποτελείται από μανδάλες SR και μετατροπέα για ακρίβεια χρονισμού.Αυτό έρχεται σε αντίθεση με τα σαγιονάρες JK ή T, τα οποία απαιτούν πιο σύνθετη ανατροφοδότηση και λογική ελέγχου.Η απλότητα των flip-flops D τους καθιστά ευκολότερο να εφαρμοστούν, να επαληθεύσουν και να εντοπίσουν το Debug και η προβλέψιμη συμπεριφορά τους καθιστά μια κορυφαία επιλογή σε αυτοματοποιημένες διαδικασίες σχεδιασμού.

• Λειτουργία υψηλής ταχύτητας

Σχεδιασμένο για την απόδοση, D Flip-Flops προσφέρουν ελάχιστη καθυστέρηση διάδοσης λόγω αποτελεσματικής εσωτερικής κυκλώματος και γρήγορης λογικής μεταγωγής.Αυτό τους καθιστά ιδανικούς για εφαρμογές υψηλής ταχύτητας, όπως πρωτόκολλα επεξεργασίας ψηφιακού σήματος και επικοινωνίας.Η φύση που ενεργοποιείται από την άκρη εξασφαλίζει ακριβή συγχρονισμό με σήματα ρολογιού.

• Αποδοτικότητα των εξαρτημάτων

Τα Flip-Flops είναι αποδοτικά από πόρους, απαιτώντας λιγότερες λογικές πύλες και τρανζίστορ από άλλους τύπους.Αυτός ο συμπαγής σχεδιασμός μεταφράζεται σε μικρότερη περιοχή τσιπ, μειωμένο κόστος και τη δυνατότητα υψηλότερης πυκνότητας ενσωμάτωσης στο ICS.Η ελάχιστη χρήση των εξαρτημάτων τους οδηγεί επίσης σε χαμηλότερες παρασιτικές επιδράσεις, ενισχύοντας τόσο την ταχύτητα όσο και την ενεργειακή απόδοση για ψηφιακά συστήματα μεγάλης κλίμακας και υψηλής απόδοσης.

Μειονεκτήματα των flip-flops

• Απουσία εσωτερικών μηχανισμών ανάδρασης

D Flip-Flops είναι κατασκευασμένα για να αποθηκεύουν ένα μόνο κομμάτι δεδομένων που βασίζονται αποκλειστικά σε σημάδια εισόδου και ρολογιού, χωρίς οποιαδήποτε εγγενή ικανότητα ανάδρασης.Αυτό σημαίνει ότι δεν μπορούν να προσαρμόσουν την παραγωγή τους με βάση προηγούμενες καταστάσεις ή εσωτερική λογική.Σε εφαρμογές όπου χρειάζονται ανατροφοδότηση όπως συστήματα ελέγχου κινητήρα, βρόχοι PID ή προσαρμοστικό φιλτράρισμα, πρέπει να εισαχθούν εξωτερικά κυκλώματα για την προσομοίωση της ανατροφοδότησης.Για παράδειγμα, η σύνδεση της εξόδου πίσω σε λογικές πύλες προσθέτει πολυπλοκότητα, αυξάνει τον αριθμό των εξαρτημάτων και περιπλέκει την ανάλυση χρονισμού, ενδεχομένως μειώνοντας την ανταπόκριση και τη σταθερότητα του συστήματος.

• Χωρίς εγγενή λειτουργία εναλλαγής

D flip-flops δεν ενεργοποιούν εγγενώς την έξοδο τους με κάθε παλμό ρολογιού.Αντ 'αυτού, αντικατοπτρίζουν την είσοδο στην άκρη της ενεργοποίησης του ρολογιού.Αυτό τους καθιστά ακατάλληλο για άμεση χρήση σε μετρητές ή διαιρέτες συχνότητας, όπου απαιτείται η μετατόπιση της συμπεριφοράς.Η εξομοίωση ενός flip-flop συνδέοντας την ανεστραμμένη έξοδο στην είσοδο δεδομένων μπορεί να λειτουργήσει, αλλά αυτό προσθέτει επιπλέον καλωδίωση, αυξάνει την ευαισθησία σε θέματα ακεραιότητας σήματος και απαιτεί προσεκτικό χρονισμό για να αποφευχθούν οι συνθήκες της φυλής ιδιαίτερα προβληματικές σε κυκλώματα υψηλής ταχύτητας.

• Καθυστέρηση διάδοσης

Όπως όλα τα flip-flops, οι τύποι D εισάγουν καθυστέρηση διάδοσης, τον χρόνο μεταξύ μιας ακμής ρολογιού και της αντίστοιχης αλλαγής εξόδου.Ενώ συχνά στο εύρος νανοδευτερόλεπτου, αυτή η καθυστέρηση μπορεί να συσσωρευτεί σε συστήματα υψηλής ταχύτητας ή βαθιά αγωγών, ενδεχομένως προκαλώντας παραβιάσεις χρονισμού, δυσλειτουργίες ή λοξές.Η ακριβής ανάλυση χρονισμού, συχνά με εργαλεία προσομοίωσης και λεπτομερή διαγράμματα χρονισμού, χρησιμοποιείται σε τέτοια σχέδια για να εξασφαλιστεί η σταθερότητα και η ορθότητα.

• Ρύθμιση και συγκράτηση ευαισθησίας χρόνου

Το D Flip-Flops απαιτεί την είσοδο δεδομένων για να παραμείνει σταθερή για ένα σύντομο παράθυρο πριν και μετά την άκρη του ρολογιού, γνωστή ως ρύθμιση και ώρα συγκράτησης.Εάν η απαίτηση αυτή παραβιάζεται, όπως όταν οι μεταβάσεις δεδομένων εμφανίζονται πολύ κοντά στο ρολόι, ενδέχεται να προκύψουν λανθασμένες ή απρόβλεπτες εξόδους.Σε υψηλής ταχύτητας ή σύνθετα σχέδια, η ικανοποίηση αυτών των περιορισμών χρονισμού μπορεί να είναι προκλητική, συχνά απαιτώντας τη χρήση buffer ή προσεκτική εξισορρόπηση διαδρομής, αυξάνοντας την πολυπλοκότητα του σχεδιασμού και μείωση των περιθωρίων χρονισμού.

• Κίνδυνος μετασταιμότητας

Η μετασυσιμότητα εμφανίζεται όταν το flip-flop λαμβάνει μεταβάσεις εισόδου πολύ κοντά στην άκρη του ρολογιού, συχνά από ασύγχρονες πηγές, προκαλώντας την είσοδο σε μια ασταθής κατάσταση που μπορεί να χρειαστεί χρόνο για να επιλυθεί.Κατά τη διάρκεια αυτής της περιόδου, η έξοδος μπορεί να ταλαντεύεται ή να παράγει απροσδιόριστα επίπεδα λογικής.Αυτό είναι επικίνδυνο σε συστήματα όπου η ντετερμινιστική συμπεριφορά είναι σημαντική, όπως όταν διασχίζουμε τους τομείς ρολογιού.Για να μετριάσετε αυτό, χρησιμοποιήστε τα κυκλώματα συγχρονισμού ή τα σαγιονάρες που έχουν σχεδιαστεί για να χειρίζονται τη μετασταιμότητα πιο χαριτωμένα.

• Περιορισμένη ενσωματωμένη λειτουργικότητα

Ενώ χρησιμοποιούνται απλά και ευρέως χρησιμοποιούμενα, τα Flip-Flops προσφέρουν μόνο βασικές λειτουργίες μανδάλωσης δεδομένων.Αντίθετα, τα Flip-Flops JK ή SR υποστηρίζουν πιο πολύπλοκες λειτουργίες όπως η εναλλαγή ή ταυτόχρονα συνθήκες ρύθμισης/επαναφοράς χωρίς πρόσθετη λογική.Τα Flip-Flops συχνά συχνά στερούνται ασύγχρονα προκαθορισμένες και σαφείς εισροές, εκτός εάν σχεδιάζονται ειδικά, περιορίζοντας την ευελιξία τους σε ορισμένα σενάρια ελέγχου.Για εφαρμογές που απαιτούν περισσότερη λεπτή συμπεριφορά σε έναν μόνο κύκλο ρολογιού, οι πρόσθετες πύλες και η λογική πρέπει να συμπληρώνουν τα σαγιονάρες D, αυξάνοντας την πολυπλοκότητα του κυκλώματος και την προσπάθεια σχεδιασμού.

Σύναψη

Τα Flip-Flops είναι πολύ χρήσιμα στα ψηφιακά ηλεκτρονικά επειδή μπορούν να αποθηκεύουν δεδομένα και να το διατηρούν σταθερό χρησιμοποιώντας σήματα ρολογιού.Είναι απλοί στη χρήση, αποφεύγουν σφάλματα όπως άκυρες καταστάσεις και λειτουργούν καλά σε συστήματα γρήγορης και χαμηλής ισχύος.Μπορείτε να τα χρησιμοποιήσετε σε μητρώα, μάνδους, μετρητές και κυκλώματα μεταφοράς δεδομένων.Είναι επίσης χρήσιμοι σε συστήματα όπως οι μικροελεγκτές και οι συσκευές επικοινωνίας.Αλλά έχουν κάποια μειονεκτήματα, όπως καθυστερήσεις σε χρόνο απόκρισης, χρειάζονται προσεκτικό χρονισμό και δεν έχουν ενσωματωμένες ανατροφοδότηση ή εναλλαγή λειτουργιών.Η γνώση τόσο των δυνάμεων όσο και των αδυναμιών βοηθά στο σχεδιασμό καλύτερων ψηφιακών συστημάτων.
