UC3844 Controller PWM: Εφαρμογές, PINOUT και προδιαγραφές

Το UC3844 είναι ένας ελεγκτής PWM ρεύματος υψηλής απόδοσης.Αυτό το IC χρησιμοποιείται ευρέως σε διάφορες εφαρμογές τροφοδοσίας λόγω του ισχυρού χαρακτηριστικού του. Αυτό το άρθρο βυθίζεται στις ολοκληρωμένες λειτουργίες και τις εναλλακτικές λύσεις του UC3844, αποσυσκευάζοντας τις ευπροσάρμοστες εφαρμογές της και μεγάλη επίδραση στα ηλεκτρονικά σχέδια.Εξερευνώντας τις λεπτομερείς διαμορφώσεις PIN, τις επιχειρησιακές ιδέες και τις δυνατότητες σε διαφορετικά περιβάλλοντα, στοχεύουμε στην πλήρη κατανόηση του ρόλου της στην ενίσχυση των λύσεων διαχείρισης ενέργειας σε όλες τις βιομηχανίες.

Κατάλογος

Ποιο είναι το UC3844;

Ο UC3844είναι γνωστό ως ελεγκτής PWM σταθερής συχνότητας, ειδικά για εφαρμογές μετατροπέα εκτός γραμμής και DC-DC.Αυτό το ολοκληρωμένο κύκλωμα (IC) λάμπει με την ελάχιστη εξάρτηση από τα εξωτερικά εξαρτήματα, καθιστώντας την μια ευνοημένη επιλογή για διάφορα σχέδια.Το σύνολο χαρακτηριστικών του περιλαμβάνει έναν ταλαντωτή ακριβείας για τον έλεγχο του κύκλου λειτουργίας.Αναφορές με αντιστάθμιση θερμοκρασίας για να διασφαλιστεί η σταθερότητα.Ένας ενισχυτής σφάλματος υψηλής απόδοσης για την ανύψωση της ακρίβειας του σήματος.Ένας συγκριτής ανίχνευσης ρεύματος για ακριβή παρακολούθηση.Μια έξοδος τοτέμ-πόλων υψηλού ρεύματος που οδηγεί αποτελεσματικά ένα MOSFET Power.Επιπλέον, το UC3844 ενσωματώνει κατώτατα όρια κλειδώματος υπο-τάσης (UVLO) που έχουν οριστεί σε 16V για ενεργοποίηση και 10V για διακοπή λειτουργίας.Λειτουργώντας σύμφωνα με έναν κύκλο εργασίας 50%, προσελκύονται σε αυτά τα χαρακτηριστικά για πολύπλοκες εφαρμογές διαχείρισης ενέργειας, εκτιμώντας την αξιοπιστία και την ακρίβειά του.

Εναλλακτικές λύσεις UC3844

• UC3844BDVDR2

• UC2844BDR2G

• UC3844BD

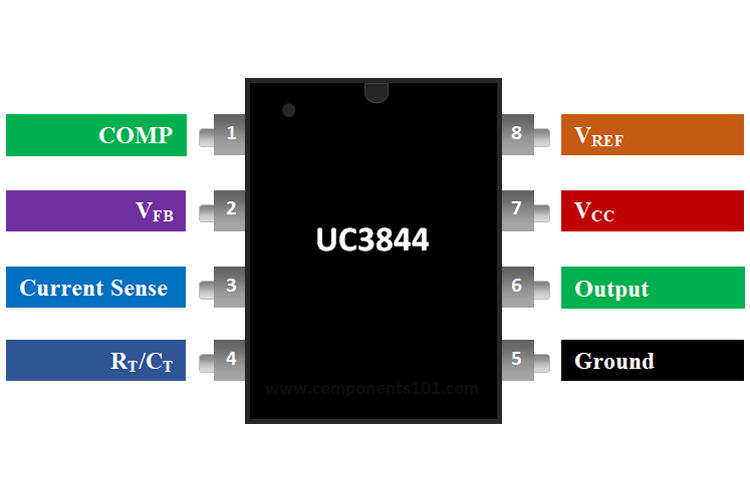

Pinout του UC3844

Διαμόρφωση PIN

PIN VREF

Το VREF (PIN 8) χρησιμεύει ως πείρος αναφοράς τάσης, προσφέροντας μια σταθερή αναφορά 5V για τη συνεπή απόδοση του εσωτερικού κυκλώματος της συσκευής, ανεξάρτητα από τις ποικίλες συνθήκες.Μια ακριβής αναφορά τάσης είναι καλή για την επίτευξη ακριβούς ρύθμισης εξόδου στα συστήματα ελέγχου.

Πινέλο

Το COMP (PIN 1) λειτουργεί ως πείρος αντιστάθμισης μέσα στον βρόχο ανάδρασης για σταθεροποίηση του συστήματος.Συνδεδεμένο με ένα εξωτερικό δίκτυο αντιστάθμισης, βοηθά το σύστημα να ανταποκριθεί σωστά στις αλλαγές φόρτωσης, ενισχύοντας τόσο την αξιοπιστία όσο και την αποτελεσματικότητα, εμποδίζοντας τις ταλαντώσεις και την αστάθεια.

Καρφίτσα CS

Το CS (PIN 3) λειτουργεί ως η τρέχουσα είσοδος αίσθησης παρακολουθώντας το ρεύμα μέσω της αντίστασης Sense.Διευκολύνει τον έλεγχο της τρέχουσας λειτουργίας, συνήθως προσφέρει ανώτερη απόκριση βρόχου και ανοσία θορύβου σε σύγκριση με τον έλεγχο της τάσης.Αυτός ο ακροδέκτης εξασφαλίζει επίσης αποτελεσματικό περιορισμό του ρεύματος για την προστασία του συστήματος από σενάρια υπερέντασης.

RT/CT PIN

Το RT/CT (PIN 4) καθορίζει τη συχνότητα του ταλαντωτή.Η επιλογή των κατάλληλων τιμών RT και CT επιτρέπει την ακριβή συντονισμό της συχνότητας μεταγωγής.Αυτή η ευελιξία επιτρέπει τη μεγιστοποίηση της αποδοτικότητας, του μεγέθους και της θερμικής απόδοσης της τροφοδοσίας για την κάλυψη συγκεκριμένων απαιτήσεων εφαρμογής.

Καρφίτσα GND

Το GND (PIN 5) είναι ο πείρος γείωσης, παρέχοντας τη διαδρομή επιστροφής για τα ρεύματα της συσκευής.Μια σταθερή σύνδεση εδάφους χαμηλού θορύβου για τη βέλτιστη απόδοση του UC3844.Η σωστή τεχνική γείωσης συμβάλλει στη διατήρηση της ακεραιότητας του σήματος και στη μείωση της ηλεκτρομαγνητικής παρεμβολής.

PIN VCC

Το VCC (PIN 7) είναι ο πείρος τάσης τροφοδοσίας, υποστηρίζοντας ένα ευρύ φάσμα τάσης εισόδου για να ταιριάζει σε διαφορετικές εφαρμογές.Η διατήρηση ενός καθαρού και σταθερού VCC είναι ανάγκη για τη σταθερή λειτουργία του IC.Οι πυκνωτές αποσύνδεσης συνιστώνται κοντά στον ακροδέκτη VCC για να φιλτράρουν τις αιχμές τάσης και να εξασφαλίσουν μια σταθερή τάση τροφοδοσίας.

Πινέλο

Το Out (PIN 6) είναι ο πείρος εξόδου, υπεύθυνος για την οδήγηση της πύλης ενός εξωτερικού MOSFET POWER ή IGBT.Το στάδιο εξόδου παρέχει επαρκή επίπεδα ρεύματος κίνησης και τάσης για την αποτελεσματική μεταβολή του εξωτερικού τρανζίστορ.Ο σχεδιασμός του κυκλώματος κίνησης πύλης για να ταιριάζει με τα χαρακτηριστικά του εξωτερικού διακόπτη περιλαμβάνει την εξισορρόπηση της αντοχής κίνησης, την ταχύτητα μεταγωγής και την ελαχιστοποίηση των απωλειών.

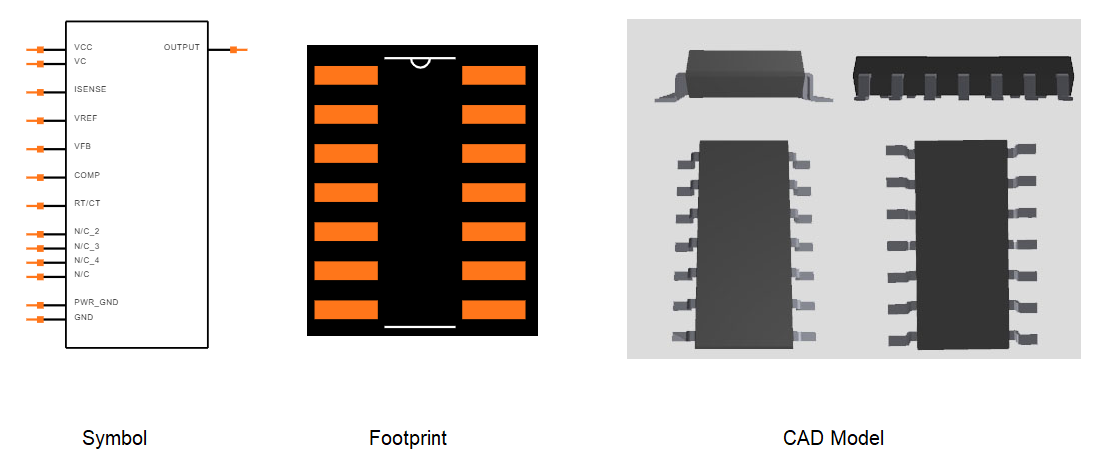

UC3844 σύμβολο, αποτύπωμα και μοντέλο CAD

Χαρακτηριστικά του UC3844

Το UC3844 προσφέρει πολλά πλεονεκτήματα, όπως:

Έλεγχος PWM τρέχοντος τρόπου

Αυτή η συσκευή χρησιμοποιεί τον έλεγχο διαμόρφωσης πλάτους παλμού τρέχουσας λειτουργίας (PWM), μια τεχνική γνωστή για την ενίσχυση της σταθερότητας και της ανταπόκρισης των τροφοδοτικών.Με τον άμεσο έλεγχο του ρεύματος κορυφής στην κύρια περιέλιξη του μετασχηματιστή, απλοποιεί τον σχεδιασμό βρόχου ανάδρασης.Αυτή η προσέγγιση βελτιώνει τη δυναμική απόκριση του συστήματος στις παραλλαγές φορτίου και εξασφαλίζει ισχυρή απόδοση σε διάφορες συνθήκες λειτουργίας.

Ευέλικτο εύρος τάσης λειτουργίας

Λειτουργώντας σε μια ευέλικτη περιοχή τάσης από 12 έως 28 βολτ, το UC3844 μπορεί να χειριστεί μια ευρεία σειρά εφαρμογών.Αυτό περιλαμβάνει ηλεκτρονικά κατανάλωσης χαμηλής ισχύος και βιομηχανικά τροφοδοτικά, καθιστώντας την προσαρμόσιμη σε περιβάλλοντα όπου οι διακυμάνσεις της τάσης εισόδου είναι κοινές.

Ρεύμα ακροδέκτης εξόδου 200 MA

Με την ικανότητα να παραδώσει ένα ρεύμα ακροδέκτη εξόδου 200 milliampere, το UC3844 οδηγεί αποτελεσματικά MOSFETs και άλλες συσκευές μεταγωγής.Αυτό εξασφαλίζει αποτελεσματική μετατροπή και αξιοπιστία ισχύος, ειδικά σε εφαρμογές μεταγωγής υψηλής συχνότητας.

Υψηλή συχνότητα μεταγωγής

Το UC3844 διαθέτει υψηλή συχνότητα μεταγωγής 500 kilohertz.Αυτό επιτρέπει τη χρήση μικρότερων επαγωγέων και πυκνωτών, μειώνοντας το συνολικό μέγεθος και το κόστος της τροφοδοσίας.Η λειτουργία υψηλής συχνότητας ενισχύει επίσης τη μεταβατική απόκριση, διατηρώντας τη ρύθμιση της τάσης ακόμη και με ξαφνικές αλλαγές φορτίου.

Μέγιστος κύκλος λειτουργίας

Υποστηρίζοντας έναν μέγιστο κύκλο λειτουργίας 100%, το UC3844 μπορεί να μεγιστοποιήσει τη μεταφορά ισχύος όταν χρειάζεται.Αυτό είναι επωφελές σε εφαρμογές που απαιτούν υψηλή απόδοση και απόδοση.

Urtra-low ρεύμα εκκίνησης

Η απαίτηση ρεύματος εκκίνησης είναι μικρότερη από 1 milliampere, εξασφαλίζοντας ελάχιστη κατανάλωση ενέργειας κατά τη φάση εκκίνησης.Αυτή η λειτουργία είναι επωφελής για συσκευές που λειτουργούν με μπαταρίες και εφαρμογές εξοικονόμησης ενέργειας, συμβάλλοντας στην ενεργειακή απόδοση και επεκτείνοντας τη διάρκεια ζωής της πηγής ενέργειας.

Αντιστάθμιση τροφοδοσίας

Η αυτόματη αντιστάθμιση τροφοδοσίας προς τα εμπρός ρυθμίζει το κέρδος βρόχου ελέγχου στο χρόνο με βάση τις μεταβολές της τάσης εισόδου, με αποτέλεσμα τη βελτίωση της ρύθμισης της γραμμής.Αυτό επιτρέπει στην τροφοδοσία ρεύματος να διατηρεί σταθερή έξοδο παρά τις διακυμάνσεις της τάσης εισόδου.

Περιορισμός ρεύματος παλμού με παλμό

Το χαρακτηριστικό περιορισμού του περιορισμού ρεύματος παλμού με παλμό διασφαλίζει την τροφοδοσία και το φορτίο, εμποδίζοντας το ρεύμα να υπερβαίνει τα προκαθορισμένα κατώτατα όρια.Αυτό ενισχύει την ασφάλεια και την αξιοπιστία του συστήματος ισχύος, προστατεύοντας τα εξαρτήματα από συνθήκες υπερέντασης.

Βελτιωμένη απόκριση φορτίου

Το UC3844 παρουσιάζει βελτιωμένα χαρακτηριστικά απόκρισης φορτίου, επιτρέποντας την τροφοδοσία ρεύματος να προσαρμοστεί γρήγορα σε ξαφνικές αλλαγές στη ζήτηση φορτίου χωρίς να διακυβεύεται η σταθερότητα της παραγωγής.Αυτό είναι χρήση για εφαρμογές με γρήγορες και απρόβλεπτες παραλλαγές φορτίου.

UVLO με υστέρηση

Η υστέρηση σε κλείδωμα υπο-τάσης (UVLO) παρέχει ανοσία θορύβου και εμποδίζει την ψευδή ενεργοποίηση του κυκλώματος κλειδώματος υπο-τάσης.Αυτό εξασφαλίζει σταθερή λειτουργία τροφοδοσίας, σε περιβάλλοντα με διακυμάνσεις ή θορυβώδεις τάσεις εισόδου.

Καταστολή διπλής παλμού

Το χαρακτηριστικό διπλής καταστολής παλμών εμποδίζει πολλαπλά σήματα μεταγωγής μέσα σε έναν μόνο κύκλο.Αυτό ενισχύει την ακρίβεια και τη σταθερότητα του ελέγχου PWM, μειώνοντας τον κίνδυνο ακούσιων βραχυκυκλώματος ή άλλων ανωμαλιών.

Αναφορά Bandgap ακριβείας

Η εσωτερικά διακοσμημένη αναφορά bandgap προσφέρει ακριβή ρύθμιση τάσης διατηρώντας μια σταθερή τάση αναφοράς.Αυτό είναι καλό για την ακριβή ρύθμιση της τάσης εξόδου και τη συνεπή απόδοση σε όλες τις μεταβολές της θερμοκρασίας.

Ενισχυτής σφάλματος χαμηλής αντίστασης

Ένας ενισχυτής σφάλματος χαμηλής σύνθετης αντίστασης (RO) παρέχει ένα σταθερό και ακριβές σήμα σφάλματος για τον ακριβή έλεγχο και τη ρύθμιση της εξόδου τροφοδοσίας.

Σφιγκτήρας κύκλου εργασίας

Ο μέγιστος σφιγκτήρας κύκλου λειτουργίας περιορίζει τον κύκλο λειτουργίας σε μια συγκεκριμένη μέγιστη τιμή, αποτρέποντας τις υπερβολικές φορές και τις πιθανές βλάβες στα εξαρτήματα ισχύος.Αυτό εξασφαλίζει αξιόπιστη λειτουργία.

Προδιαγραφές UC3844

Τύπος	Παράμετρος
Βουνό	Επιφανειακή βάση
Πακέτο / θήκη	14-SOIC (0.209, 5.30mm πλάτος)
Θερμοκρασία λειτουργίας	0 ° C έως 70 ° C TA
Δημοσιευμένος	2002
Κατάσταση μέρους	Απηρχαιωμένος
Αριθμός τερματισμών	14
Τερματικό τελείωμα	Κασσίτερος/μολύβδου (SN/PB)
Τερματικό έντυπο	Γλάρος πτέρυγα
Time@Peak Reflow θερμοκρασία-max (ες)	30
Λειτουργία	Βήμα-up, step-up/step-down
Τάση εξόδου	5.1V
Τάσης εισόδου	15V
Ρεύμα τροφοδοσίας	17ma
Τύπος τοποθέτησης	Επιφανειακή βάση
Αριθμός καρφίτσες	14
Συσκευασία	Σωλήνας
Κωδικός JESD-809	Ε0
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Κώδικας ECCN	Ear99
Θέση τερματικού	ΔΙΠΛΟΣ
Θερμοκρασία αναδιαμόρφωσης αιχμής (CEL)	240 ° C
Αριθμός εξαρτήματος βάσης	UC3844
Αριθμός εξόδων	1
Τύπος εξόδου	Οδηγός τρανζίστορ
Αναλογικό IC - Άλλοι τύποι	Ελεγκτής μεταγωγής
Ονομαστικό ρεύμα εφοδιασμού	17ma
Τάση - Προμήθεια (VCC/VDD)	10V-30V
Τοπολογία	Ώθηση, flyback
Συχνότητα - εναλλαγή	Έως 500kHz
Τεχνική ελέγχου	Διαμόρφωση πλάτους παλμού
Σύγχρονος ανορθωτής	Οχι
Διαμόρφωση διακόπτη	ΜΟΝΟΚΛΙΝΟ
Κύκλος λειτουργίας (μέγιστο)	48%
Πλάτος	3,9 χιλιοστά
Μήκος	8,65 χιλιοστά
Κατάσταση ROHS	Συμμορφώνεται με το ROHS
Ρεύμα εξόδου	1α
Χαρακτηριστικά ελέγχου	Έλεγχος συχνότητας
Λειτουργία ελέγχου	Τρέχουσα λειτουργία
Τάση εισόδου (μέγιστο)	25V
Χρόνος αύξησης	45NS
Ώρα πτώσης (τύπος)	35 NS
Μέγιστος κύκλος λειτουργίας	50%
Κατάσταση ROHS	Συμμορφώνεται με το ROHS

Ρυθμίσεις εφαρμογής UC3844 UC3844

Το UC3844 έχει σχεδιαστεί για να διατηρεί ένα σταθερό ρεύμα ρυθμίζοντας την τάση εξόδου, καθιστώντας την κατάλληλη για διάφορες εφαρμογές που σχετίζονται με την ισχύ.Αυτά περιλαμβάνουν τροφοδοτικά λειτουργίας μεταγωγής (SMPs), ρυθμισμένα τροφοδοτικά (RPS), μετατροπείς DC-DC και ρυθμιστές τάσης γραμμής.Οι βασικές λειτουργίες του, όπως ένας ακριβής ταλαντωτής, ένας ενισχυτής σφάλματος υψηλής απόδοσης και μια έξοδος υψηλού ρεύματος, ενισχύουν την προσαρμοστικότητά του στον έλεγχο των διακοπτών τροφοδοσίας MOSFET.

Ακριβής μηχανισμός ταλαντωτή

Ο ακριβής ταλαντωτής του UC3844 σχηματίζει τη σπονδυλική στήλη για σταθερή λειτουργία παρέχοντας μια σταθερή συχνότητα για το εσωτερικό ρολόι.Αυτή η σταθερότητα είναι καλύτερη σε εφαρμογές όπως το SMPS και το RPS, όπου η σταθερότητα και η απόδοση της τάσης έχουν μεγάλη αξία.Η εφαρμογή ταλαντωτών με υψηλή ακρίβεια ελαχιστοποιεί την ηλεκτρομαγνητική παρεμβολή (EMI) και βελτιστοποιεί τη συνολική απόδοση του συστήματος.

Ενισχυτής σφάλματος υψηλού κέρδους για ακριβή ανατροφοδότηση

Ο ενισχυτής σφάλματος υψηλής απόδοσης εντός του UC3844 εγγυάται ακριβή ανατροφοδότηση και ρύθμιση της τάσης εξόδου.Αυτή η λειτουργία είναι πολύ ευεργετική για τους μετατροπείς DC-DC που χρησιμοποιούνται σε προηγμένες ηλεκτρονικές συσκευές που απαιτούν αυστηρό έλεγχο τάσης.Η χρήση ενισχυτών σφάλματος υψηλού κέρδους ενισχύει τη ρύθμιση του φορτίου και παρέχει μια ταχύτερη μεταβατική απόκριση, διατηρώντας την απόδοση υπό ποικίλες συνθήκες φορτίου.

Οφέλη από την έξοδο υψηλού ρεύματος

Η ικανότητα εξόδου υψηλού ρεύματος του UC3844 οδηγεί αποτελεσματικά τους διακόπτες ισχύος MOSFET, σημαντικά εξαρτήματα σε εφαρμογές υψηλής ισχύος.Αυτή η ικανότητα βοηθά στην καλύτερη θερμική διαχείριση και αξιοπιστία μειώνοντας τη διάχυση της ισχύος σε όλους τους διακόπτες.Οι εξόδους υψηλού ρεύματος αποδεικνύονται επωφελείς σε καταστάσεις που απαιτούν αποτελεσματική οδήγηση μεγάλου φορτίου.

Ρυθμιστές τάσης γραμμής

Για τους ρυθμιστές τάσης γραμμής, το UC3844 προσφέρει αξιοσημείωτα οφέλη όπως η βελτιωμένη σταθερότητα και ο ακριβής έλεγχος.Η τελειοποίηση των παραμέτρων του UC3844 σε πρακτικά συστήματα μπορεί να βελτιώσει την ποιότητα της ενέργειας και να παρατείνει τη διάρκεια ζωής των ηλεκτρονικών εξαρτημάτων.Στα δίκτυα διανομής ισχύος, η σταθερή τάση γραμμής είναι καλή για την πρόληψη των σφαλμάτων και την επέκταση της διάρκειας ζωής των συνδεδεμένων συσκευών.

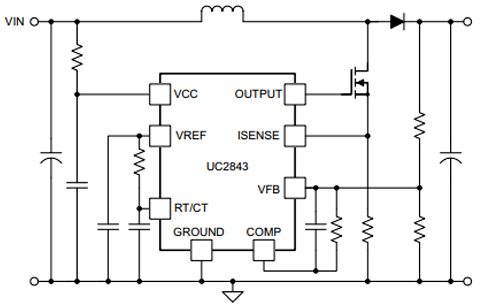

Χρησιμοποιώντας UC3844

Η διατήρηση μιας σταθερής τροφοδοσίας απαιτείται για τη βέλτιστη λειτουργία του UC3844.Η αξιόπιστη τάση εισόδου VCC, ιδανικά μεταξύ 12V και 28V, χρειάζεται συνεπή συντήρηση.Η ενσωμάτωση τεχνικών ρύθμισης τάσης μπορεί να ενισχύσει τόσο την ανθεκτικότητα όσο και την απόδοση.Ένας σταθεροποιητικός κεραμικός πυκνωτής κοντά στον ακροδέκτη VREF είναι σημαντικός για την επίτευξη μιας ακλόνητης τάσης αναφοράς.Αυτή η προσέγγιση διασφαλίζει τη συνοχή των σημάτων ελέγχου και ενισχύει τη συνολική αξιοπιστία του συστήματος.

Ο πείρος VFB είναι κεντρικός στον μηχανισμό ανάδρασης, αναπόσπαστο μέρος του ελέγχου PWM.Η ακριβής ανατροφοδότηση είναι ιδανική για τη ρύθμιση της παραγωγής και τη διατήρηση της αποτελεσματικότητας του συστήματος.Εφαρμόστε ακριβείς διαιρέτες αντίστασης ή χρησιμοποιήστε OptoCouplers για να βελτιώσετε την ακρίβεια του βρόχου ανάδρασης.Η δυναμική ανάδρασης στον έλεγχο PWM βοηθά στην άμβλυνση των προβλημάτων υπέρβασης και βελτιώνει το χρόνο απόκρισης.

Ο ρόλος της αντίστασης διακλάδωσης εκτείνεται πέρα ​​από την τρέχουσα παρακολούθηση, χρησιμεύει ως προστατευτικό στοιχείο.Η σωστή τοποθέτηση και η διαστασιολόγηση διασφαλίζουν ότι η αντίσταση διακλάδωσης ανιχνεύει αποτελεσματικά τις ρεύμα αλλαγές χωρίς να εισαγάγει απώλεια ισχύος.Η τάση ανάδρασης που προέρχεται από την ανίχνευση ρεύματος βοηθά στην προστασία του κυκλώματος από τις συνθήκες υπερέντασης.

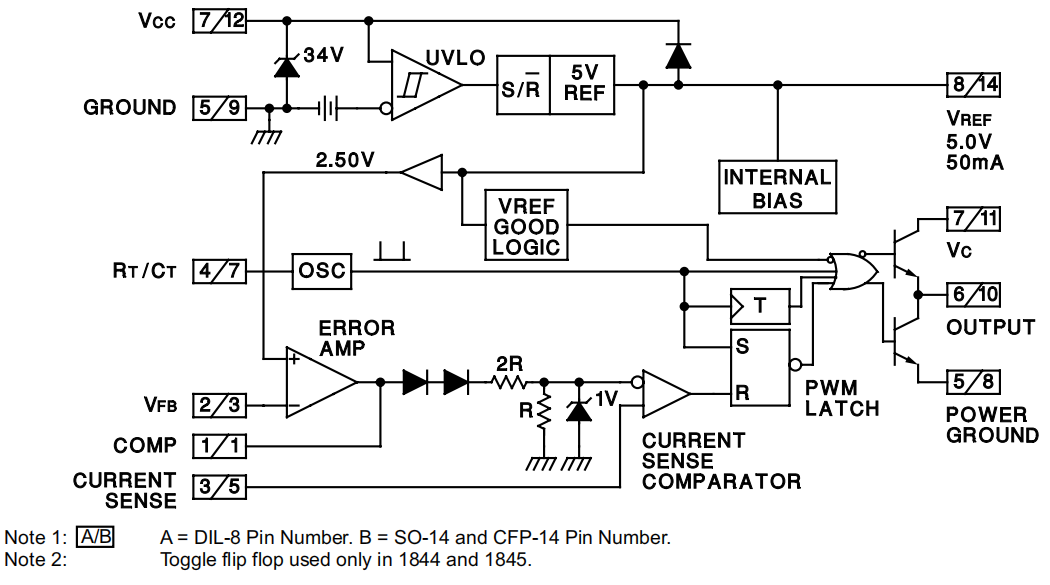

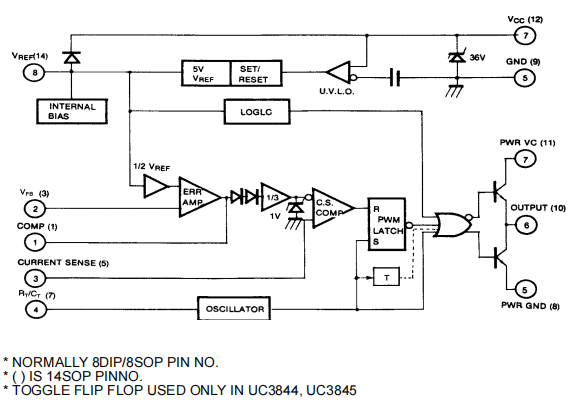

Διάγραμμα μπλοκ UC3844

Εφαρμογές του UC3844

Μετατροπείς DC-DC

Το UC3844 χρησιμοποιείται ευρέως σε μετατροπείς DC-DC, αξιοποιώντας τις αποτελεσματικές ικανότητες ελέγχου διαμόρφωσης πλάτους παλμού (PWM).Οι μετατροπείς DC-DC παίζουν ρόλο στην προσαρμογή των επιπέδων τάσης σε διάφορες ηλεκτρονικές συσκευές, εξασφαλίζοντας σταθερή λειτουργία.Το UC3844, με την ικανότητα υψηλής συχνότητας και τον ακριβή έλεγχο, διευκολύνει την αποτελεσματική μεταφορά ενέργειας, μειώνοντας τις απώλειες ισχύος.Στα συστήματα ηλιακής ενέργειας, οι μετατροπείς DC-DC μεγιστοποιούν την ισχύ εξόδου προσαρμόζοντας ποικίλες εισροές από ηλιακούς συλλέκτες σε σταθερή έξοδο κατάλληλη για αποθήκευση ή φόρτωση.

Ηλεκτρονικά τροφοδοτικά

Στις εφαρμογές ηλεκτρονικής τροφοδοσίας, το UC3844 εξυπηρετεί μια συνάρτηση στη ρύθμιση και τη σταθεροποίηση των εξόδων τάσης για διάφορες συσκευές.Τα τροφοδοτικά χρησιμοποιούνται για την παροχή αδιάλειπτης, σταθερής ισχύος σε ευαίσθητα ηλεκτρονικά όπως υπολογιστές και τηλεπικοινωνιακές εξοπλισμό.Ο ισχυρός σχεδιασμός του UC3844 εξασφαλίζει ότι μπορεί να χειριστεί περιβάλλοντα υψηλής ισχύος, προσφέροντας αξιόπιστη και αποτελεσματική ρύθμιση τάσης.

Κυκλώματα διαχείρισης μπαταριών

Το UC3844 είναι αναπόσπαστο μέρος των συστημάτων διαχείρισης μπαταριών (BMS), επιβλέποντας τους κύκλους φόρτισης και εκφόρτισης των μπαταριών.Το BMS ενισχύει τη διάρκεια ζωής, την απόδοση και την ασφάλεια σε διάφορες εφαρμογές, από ηλεκτρικά οχήματα έως φορητά ηλεκτρονικά.

Το UC3844 παρέχει ακριβή έλεγχο της ροής ισχύος.Πρόληψη της υπερφόρτωσης και της βαθιάς εκφόρτισης των κυττάρων της μπαταρίας.Η χρήση του UC3844 στο BMS παρατείνει τη διάρκεια ζωής της μπαταρίας.Βελτιώνει τη συνολική αποτελεσματικότητα του συστήματος εξασφαλίζοντας την ασφαλή λειτουργία κάθε κυψέλης της μπαταρίας.

Φορτίο μηχανημάτων

Τα μηχανήματα φόρτωσης συχνά απαιτούν συνεπή και ρυθμιζόμενη τροφοδοσία για τη βέλτιστη απόδοση.Το UC3844 προσφέρει αποτελεσματική διαχείριση ενέργειας σε αυτά τα σενάρια.Για βιομηχανικές εφαρμογές, όπως βιομηχανικά ρομπότ και αυτοματοποιημένα συστήματα παραγωγής, το UC3844 διατηρεί σταθερά επίπεδα ισχύος ακόμη και κάτω από διαφορετικά φορτία.Το UC3844 συμβάλλει στην υψηλότερη επιχειρησιακή σταθερότητα και αποτελεσματικότητα.Μειώνει το κόστος διακοπής και συντήρησης.

Κυκλώματα SMPS

Τα κυκλώματα τροφοδοσίας λειτουργίας μεταγωγής (SMPS) επωφελούνται από το UC3844.Τα SMP είναι γνωστά για υψηλή απόδοση και χρησιμοποιούνται σε τροφοδοτικά υπολογιστών, τηλεοπτικές σετ και τηλεπικοινωνιακού εξοπλισμού.Το UC3844 είναι κατάλληλο για αυτά τα κυκλώματα λόγω της μεταγωγής υψηλής ταχύτητας, γεγονός που μειώνει τις απώλειες ενέργειας και βελτιώνει τη θερμική διαχείριση.Η ενσωμάτωση του UC3844 σε σχέδια SMPS ενισχύει την απόδοση.Συμβάλλει σε πιο συμπαγή και ελαφριά τροφοδοτικά μειώνοντας τον συνολικό αριθμό συνιστωσών που απαιτείται για τη ρύθμιση.

Κατασκευαστής του UC3844

Στο Semiconductor, με έδρα το Phoenix της Αριζόνα, αποτελεί εξέχοντα πάροχο στη βιομηχανία ημιαγωγών.Η εκτεταμένη σειρά προϊόντων τους εξυπηρετεί μια πληθώρα εφαρμογών, όπως συστήματα αυτοκινήτων, υπολογιστικές συσκευές, ηλεκτρονικά στοιχεία καταναλωτικής, βιομηχανικός αυτοματισμός και ενεργειακά αποδοτικό φωτισμό LED.Η αξιοποίηση της τελευταίας τεχνολογίας, μαζί με ένα ισχυρό δίκτυο παγκόσμιων εγκαταστάσεων παραγωγής και κέντρων σχεδιασμού, η ημιαγωγός αντιμετωπίζει δεξιόστροφα τις εξελιγμένες ανάγκες των σύγχρονων ηλεκτρονικών συστημάτων.

Συχνές ερωτήσεις [FAQ]

1 Μπορεί το UC3842 να αντικατασταθεί από το UC3844;

Όχι, το UC3842 δεν μπορεί να αντικατασταθεί από το UC3844 λόγω διαφορών στον έλεγχο του ταλαντωτή.Το UC3842 μπορεί να ρυθμίσει το ρεύμα εκκένωσης του ταλαντωτή, ένα χαρακτηριστικό που στερείται το UC3844.Η συγκεκριμένη λειτουργία ταλαντωτή στο UC3842 προσφέρει μεγαλύτερη ευελιξία και ακρίβεια σε ορισμένες εφαρμογές.Αυτό καθιστά ακατάλληλο να αντικατασταθεί άμεσα με το UC3844.Λαμβάνοντας υπόψη τα μοναδικά χαρακτηριστικά κάθε IC είναι μεγάλη για να εξασφαλιστεί η βέλτιστη λειτουργικότητα κυκλώματος.

2. Πώς να μετρήσετε την ποιότητα του UC3844 με ένα πολύμετρο;

Για να μετρήσετε την ποιότητα ενός IC UC3844 IC:

Ρυθμίστε το πολύμετρο στην κατάλληλη περιοχή τάσης.

Συνδέστε το μαύρο οδηγό στο έδαφος.

Χρησιμοποιήστε το κόκκινο μόλυβδο για να ανιχνεύετε κάθε ακροδέκτη του UC3844 διαδοχικά.

Συγκρίνετε τις αναγνώσεις με τις τυποποιημένες τιμές ή τις τάσεις αναφοράς που καθορίζονται στο φύλλο δεδομένων.Αυτή η διαδικασία ελέγχει τα στατικά χαρακτηριστικά του IC και μπορεί να αποκαλύψει πιθανές λειτουργικές αποκλίσεις.Βοηθά στη διάγνωση εάν κάποιο εσωτερικό στοιχείο έχει υποβαθμιστεί.Η κατανόηση των τυπικών τιμών για κάθε πείρο βοηθά στην ακριβή αξιολόγηση της κατάστασης του IC.

3. Ποιο είναι το μέγιστο ρεύμα του πείρου ανίχνευσης ρεύματος UC3844;

Το μέγιστο ρεύμα που ανιχνεύεται από τον πείρο ανίχνευσης ρεύματος UC3844 εξαρτάται από την τιμή αντίστασης δειγματοληψίας και τη μέγιστη τάση ανίχνευσης του PIN του 1V.Για παράδειγμα, η χρήση μιας αντίστασης 0.1Ω επιτρέπει ένα μέγιστο ρεύμα ανίχνευσης 10A (από το I = V/R).Αυτή η ακρίβεια είναι μεγάλη σε εφαρμογές όπου η ακριβής μέτρηση ρεύματος είναι χρήση για τη βελτιστοποίηση απόδοσης.Επομένως, η εκτίμηση και η επιλογή των κατάλληλων τιμών αντίστασης παίζουν ρόλο στην ακρίβεια της ανίχνευσης ρεύματος και στους μηχανισμούς προστασίας του κυκλώματος.

4. Μπορεί το UC3844 να αντικαταστήσει το UC3844B;

Ναι, το UC3844 μπορεί να αντικαταστήσει το UC3844B εάν οι εσωτερικές διαμορφώσεις τους ευθυγραμμιστούν.Και οι δύο ICs λειτουργούν ομοίως και είναι εναλλάξιμα υπό συνθήκες αντιστοιχισμένων προδιαγραφών.Τα επιθήματα "N" και "D" υποδεικνύουν διαφορετικούς τύπους πακέτων.Οι βιομηχανικές εκδόσεις προσφέρουν ένα ευρύτερο εύρος θερμοκρασιών, η οποία μπορεί να είναι μεγάλη σε περιβάλλοντα με ακραίες θερμοκρασίες.Η επαλήθευση της συμβατότητας μέσω λεπτομερών φύλλων δεδομένων εξασφαλίζει απρόσκοπτη ενσωμάτωση χωρίς να επηρεάζει την αξιοπιστία του κυκλώματος.

5. Γιατί είναι η τάση του 7ου πείρου του UC3844, αλλά ο 8ος ακροδέκτης δεν έχει τάση;

Το UC3844 αρχίζει να λειτουργεί όταν η τάση στον ακροδέκτη 7 φτάνει το 16V, στη συνέχεια δημιουργεί έξοδο 5V στον ακροδέκτη 8.Αυτό το ζήτημα θα μπορούσε να επισημάνει πιθανά προβλήματα στο κύκλωμα της αντλίας φόρτισης ή τα εξωτερικά εξαρτήματα που δεν ανυψώνουν την τάση στον ακροδέκτη 7 στο απαιτούμενο όριο.Η διασφάλιση των σωστών επιπέδων τάσης μέσω λεπτομερούς ελέγχου κυκλώματος μπορεί να επιβεβαιώσει εάν το IC αρχίζει σωστά ή εάν οι εξωτερικοί παράγοντες αναστέλλουν τη λειτουργία του.
