UC3842 Controller PWM: Προδιαγραφές, PINOUT και εφαρμογές

Αυτός ο οδηγός βρίσκεται στον ελεγκτή PWM UC3842 PWM, ένα στοιχείο στα σύγχρονα ηλεκτρονικά που γιορτάζεται για την ευελιξία και την αξιοπιστία του σε ένα ευρύ φάσμα εφαρμογών διαχείρισης ενέργειας.Εξερευνώντας την αρχιτεκτονική και τις λειτουργίες του, αποκαλύπτουμε πώς το UC3842 εξασφαλίζει την ακριβή ρύθμιση ισχύος σε σχέδια μετατροπέα όπως Boost, Flyback, Buck, Forward και Push-Pull.Ανακαλύψτε τις προδιαγραφές, τις εφαρμογές και τις πρακτικές γνώσεις του και δείτε γιατί το UC3842 παραμένει ένα περιουσιακό στοιχείο στον κόσμο των ηλεκτρονικών.

Κατάλογος

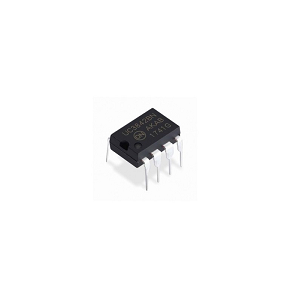

Επισκόπηση του ελεγκτή UC3842 PWM

Ο UC3842 Παρέχει μια αξιόπιστη έξοδο ρεύματος με την λεπτή ρύθμιση της τάσης σε απόκριση των κυμαινόμενων απαιτήσεων του φορτίου.Το στοιχείο είναι σημαντικό για τους μετατροπείς DC σε DC και τις εφαρμογές offline, ενισχυμένες από χαρακτηριστικά όπως ένας ταλαντωτής με ακρίβεια, ένας ενισχυτής σφάλματος υψηλής απόδοσης και μια αναφορά σταθεροποιημένης θερμοκρασίας.Αυτά τα στοιχεία συμπληρώνονται από έναν συγκριτή ανίχνευσης ρεύματος και από μια ισχυρή έξοδο τοτέμ, επιτρέποντας την εξουσία να οδηγείται με επάρκεια.Εξουσιοδότηση με αυτές τις λειτουργίες, πολλοί έχουν τη δυνατότητα να επιτύχουν σχολαστική τρέχουσα διαχείριση σε εφαρμογές, συμπεριλαμβανομένων των μετατροπέων DC-DC, των SMPs και των ρυθμιστών τάσης γραμμής, προσαρμόζοντας επιδέξια το σήμα PWM για τη διαχείριση των διακόπτη τροφοδοσίας.Το UC3842 μπορεί να λειτουργεί σε τρόπους ελέγχου κορυφής ή ελέγχου τάσης.Το κύκλωμα ανατροφοδότησης του, όταν συνδυάζεται με έναν ενισχυτή σφάλματος, επιτρέπει στο ρεύμα αιχμής του μετατροπέα και στον κύκλο λειτουργίας να ανταποκρίνεται αμέσως στις απαιτήσεις.Η προσαρμοστικότητα του UC3842 σε διάφορες εφαρμογές υπογραμμίζει την πολύπλευρη συνάφεια του.Για παράδειγμα, στο σχεδιασμό των ρυθμιστών τάσης γραμμής, απαιτείται αξιοπιστία, καθώς οποιαδήποτε αστάθεια θα μπορούσε να επηρεάσει δραστικά την απόδοση της συσκευής.Μέσω της στρατηγικής χρήσης του UC3842, ελαχιστοποιούνται οι κίνδυνοι διαταραχών, επιτρέποντας τους ελιγμούς προσαρμοστικής τάσης.

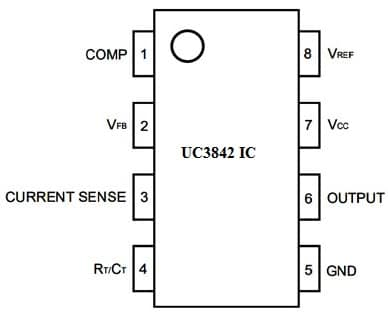

Διαμόρφωση ακροδέκτη του ελεγκτή PWM UC3842

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
Ακροδέκτης 1	Comp (συγκριτικός)	Αυτός ο ακροδέκτης εξόδου συγκριτή παρέχει χαμηλή αντίσταση 1 MHz σήμα ανάλογα με την κύρια διαφορά μεταξύ του συνόλου και της τάσης ρεύματος. Συνδέεται γενικά στον ακροδέκτη ανάδρασης τάσης του IC μέσω αντίστασης και πυκνωτής.
Ακροδέκτης 2	VFB (ανατροφοδότηση τάσης)	Είναι μια είσοδος στον ενισχυτή σφάλματος μέσα στο τσιπ. Η διαφορά τάσης σε αυτόν τον ακροδέκτη παρέχει ανατροφοδότηση για τον έλεγχο της εξόδου.
Καρφίτσα 3	Τρέχουσα αίσθηση	Χρησιμοποιείται μια αντίσταση διακλάδωσης για την παρακολούθηση της τρέχουσας ροής σε όλο το κύκλωμα, και η τάση σε αυτό τροφοδοτείται πίσω στο ρεύμα Pin Sense.
Ακροδέκτης 4	RT/CT (αντίσταση χρονισμού/πυκνωτής)	Αυτός ο πείρος συνδέει έναν εξωτερικό αντιστάτη και πυκνωτή Ρυθμίστε τη συχνότητα του εσωτερικού ταλαντωτή.
Καρφίτσα 5	Εδαφος	Αυτός είναι ο πείρος εδάφους (GND), συνδεδεμένο με το κύκλωμα τερματικό εδάφους.
Πείρος 6	Παραγωγή	Αυτός ο PIN παρέχει το σήμα PWM με βάση τα σχόλια, που μπορούν να χρησιμοποιηθούν για τον έλεγχο των ηλεκτρονικών συσκευών ισχύος.
Καρφίτσες 7	VCC	Είναι ο πείρος τροφοδοσίας τάσης για το IC.
Καρφίτσα 8	VREF (τάση αναφοράς)	Αυτός ο ακροδέκτης παρέχει την τάση αναφοράς, η οποία χρησιμοποιείται Δημιουργήστε το σήμα PWM.

Χαρακτηριστικά και προδιαγραφές του UC3842

Χαρακτηριστικό/προδιαγραφές	Καθέκαστα
Αριθμός καρφίτσες	8
Τύπος ελεγκτή PWM	Ελεγκτής PWM τρέχοντος τρόπου
Εύρος τάσης λειτουργίας	12V έως 28V
Ρεύμα ακροδέκτη εξόδου	200 μ.Μ.
Συχνότητα μεταγωγής	500 kHz
Μέγιστος κύκλος λειτουργίας	97%
Τρέχουσα τροφοδοσία	25 Μα
Βελτιστοποιημένος για	DC σε DC και μετατροπείς εκτός σύνδεσης
Τύπος τοποθέτησης	Με τρύπα
Λειτουργία	Βήμα-up, step-down, step-up/step-down
Τοπολογία	Buck, Boost, Flyback, Buck-Boost, Forward
Συχνότητα	450 kHz
Χρόνος αύξησης	50 ns
Κατάσταση ROHS	Συμβατό με ROHS3
Πακέτο/θήκη	8-dip
Εύρος θερμοκρασίας λειτουργίας	0 ° C έως 70 ° C
Χρησιμοποιείται η τεχνολογία	Δίδυμος
Αριθμός εξόδων	1
Τύπος εξόδου	Οδηγός τρανζίστορ
Ρεύμα εξόδου	1α
Τεχνική ελέγχου	PWM
Τυπικός χρόνος πτώσης	50 ns
Διαστάσεις (μήκος x πλάτος x πάχος)	9,81 mm x 6,35 mm x 3,9 mm
Υψος	5.08 mm

Ισοδύναμες και εναλλακτικές λύσεις του UC3842

• UC3843

• UC3844

• UC2842

• SG2524

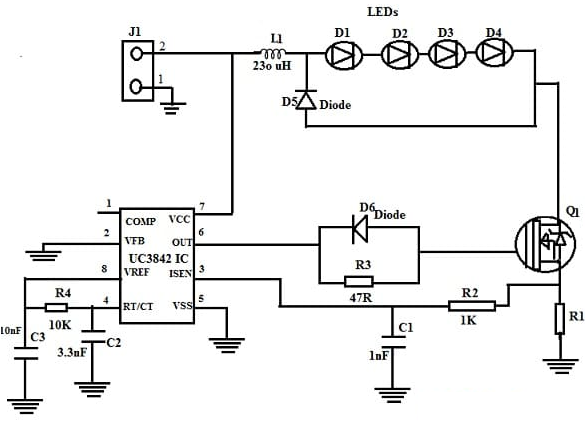

UC3842 Controller PWM με οδηγό LED

Ο ελεγκτής PWM UC3842 που έχει σχεδιαστεί για να ρυθμίζει την τάση και το ρεύμα για συνεπή απόδοση και αποτελεσματικό έλεγχο φωτεινότητας.Σε συστοιχίες LED που συνδέονται με τη σειρά, τα LED είναι διατεταγμένα διαδοχικά, επιτρέποντας στο ίδιο ρεύμα να ρέει μέσω κάθε LED, εξασφαλίζοντας ομοιόμορφη φωτεινότητα.Η απαιτούμενη συνολική τάση ισούται με το άθροισμα των τάσης προς τα εμπρός όλων των LED.Για παράδειγμα, μια σειρά τεσσάρων LED με τάση προς τα εμπρός 3 βολτ το καθένα απαιτεί 12 βολτ.Ωστόσο, ένα μειονέκτημα αυτής της ρύθμισης είναι ότι μια ενιαία αποτυχία LED μπορεί να διαταράξει ολόκληρο τον πίνακα.Για να αντιμετωπιστεί αυτό, το UC3842 χρησιμοποιεί τον έλεγχο τρέχουσας λειτουργίας για τη σταθεροποίηση του ρεύματος, διατηρώντας τη φωτεινότητα και την αξιοπιστία, ακόμη και αν τα μεμονωμένα χαρακτηριστικά LED ποικίλλουν.

Πώς λειτουργεί το οδηγό LED UC3842;

Ο οδηγός LED που βασίζεται στο UC3842 λειτουργεί μέσω τριών βασικών σταδίων:

• Ρύθμιση τάσης με μετατροπέα buck

Ο οδηγός αποδίδει μια τάση εισόδου (10-25 βολτ) σε μια σταθερή έξοδο, όπως 12 βολτ, χρησιμοποιώντας έναν μετατροπέα buck.Αυτό το κύκλωμα περιλαμβάνει ένα MOSFET, δίοδο και έναν επαγωγέα για αποτελεσματική μετατροπή ενέργειας με ελάχιστες απώλειες.

• Τρέχουσα παρακολούθηση

Μια αντίσταση ακριβείας σε σειρά με τα LED παρακολουθεί και ελέγχει τη ροή ρεύματος.Για παράδειγμα, για να επιτευχθεί ρεύμα 1,5 amp, η τιμή αντίστασης υπολογίζεται χρησιμοποιώντας το νόμο του Ohm, με αποτέλεσμα μια τιμή περίπου 0,67 ohms.

• Έλεγχος PWM για σταθερότητα

Το UC3842 χρησιμοποιεί PWM (διαμόρφωση πλάτους παλμών) για να ρυθμίσει το χρονισμό ενεργοποίησης/απενεργοποίησης του MOSFET, στη διατήρηση σταθερών επιπέδων ρεύματος και στην προστασία των LED.Ένας επαγωγέας Ferrite-Core είναι βελτιστοποιημένος για να μειώσει τις απώλειες ενέργειας και να βελτιώσει την αποτελεσματικότητα.

Εφαρμογές του ελεγκτή PWM UC3842

Απόδοση στη διαχείριση ενέργειας

Ένα από τα χαρακτηριστικά Standout του UC3842 είναι η ικανότητά του να προσαρμόσει την τάση εξόδου και το ρεύμα που ταιριάζει σε διαφορετικά ηλεκτρικά φορτία.Για τους μετατροπείς DC-DC και τις εφαρμογές SMPS εκτός γραμμής, παρέχει εξαιρετική απόδοση λόγω του χαμηλού ρεύματος ρεύματος και του ευρέος εύρους λειτουργίας.Ο ελεγκτής ενσωματώνει επίσης την υστέρηση, η οποία ενισχύει τη σταθερότητα υπό ποικίλες συνθήκες εισόδου.

Ευρωστία σε διάφορα περιβάλλοντα

Το UC3842 έχει σχεδιαστεί για να λειτουργεί τόσο σε απομονωμένες όσο και σε μη απομονωμένες ρυθμίσεις τροφοδοσίας, παρέχοντας ευελιξία για διαφορετικές αρχιτεκτονικές συστήματος.Η αξιοπιστία του αποδεικνύεται περαιτέρω από την ικανότητά του να λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών, εξασφαλίζοντας συνεπή απόδοση σε απαιτητικές συνθήκες.

Συσκευές

Χάρη στον ισχυρό σχεδιασμό του, το UC3842 χρησιμοποιείται συνήθως για την τροφοδοσία μηχανών βαρέως τύπου, των συστημάτων μπαταριών και των προηγμένων ηλεκτρονικών τροφοδοτικών.Η τάση ακριβείας και ο ρεύματος του καθιστούν σημαντικό σε εφαρμογές που απαιτούν αποτελεσματικότητα, αξιοπιστία και προσαρμοστικότητα.Αυτό καθιστά το UC3842 έναν πυρήνα σύγχρονων σχεδίων τροφοδοσίας.
