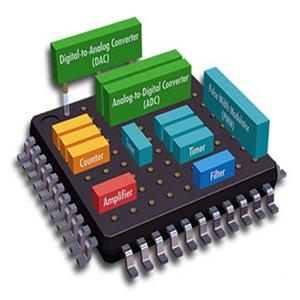

Σύστημα σε προγραμματιζόμενο τσιπ (SOPC): Τεχνολογία, σχεδιασμός και εφαρμογές

Αυτός ο οδηγός διερευνά το σύστημα σε μια προγραμματιζόμενη τεχνολογία τσιπ (SOPC), καινοτομία σε ενσωματωμένα συστήματα που συνδυάζουν την ευελιξία του υλικού με την προσαρμοστικότητα του λογισμικού.Καλύπτει την ιστορία της SOPC, τις εφαρμογές σε βιομηχανίες όπως οι τηλεπικοινωνίες, η αυτοκινητοβιομηχανία και η υγειονομική περίθαλψη και προσφέρει πρακτικές συμβουλές για την εφαρμογή.

Κατάλογος

Κατανόηση της τεχνολογίας SOPC και της επίδρασής της

Το σύστημα σε ένα προγραμματιζόμενο τσιπ (SOPC) είναι μια επαναστατική εξέλιξη στην τεχνολογία ημιαγωγών που ενσωματώνει ένα πλήρες σύστημα που περιλαμβάνει επεξεργαστές, μνήμη, διεπαφές και προσαρμοσμένη λογική σε ένα ενιαίο, αναδιαμορφώσιμο τσιπ.Σε αντίθεση με το παραδοσιακό σύστημα σε μάρκες (SOCs), τα οποία είναι σκληρά και είναι δύσκολο να τροποποιηθούν μόλις αναπτυχθούν, οι SOPCs προσφέρουν την ευελιξία για προσαρμογή ή αναβάθμιση τόσο των εξαρτημάτων υλικού όσο και του λογισμικού χωρίς την ανάγκη για ακριβούς επανασχεδιασμούς.Αυτή η προσαρμοστικότητα έχει κάνει το SOPC ένα παιχνίδι αλλαγής παιχνιδιών για ενσωματωμένα συστήματα, παρέχοντας ταχύτερες, πιο αποτελεσματικές και οικονομικά αποδοτικές λύσεις.Τα SOPCs είναι πολύτιμα σε βιομηχανίες όπως οι τηλεπικοινωνίες, η αυτοκινητοβιομηχανία και η υγειονομική περίθαλψη, όπου η τεχνολογία εξελίσσεται γρήγορα και τα συστήματα πρέπει να προσαρμοστούν στις νέες απαιτήσεις.Για παράδειγμα, στον τομέα της αυτοκινητοβιομηχανίας, οι SOPCs ενεργοποιούν χαρακτηριστικά όπως προσαρμοστικό έλεγχο κρουαζιέρας και ανίχνευση σύγκρουσης επιτρέποντας ενημερώσεις σε συστήματα επί του σκάφους.Ωστόσο, η επιτυχής εφαρμογή SOPC απαιτεί μια σταθερή κατανόηση τόσο των αρχών σχεδιασμού υλικού όσο και του λογισμικού, μαζί με μια στρατηγική προσέγγιση της ανάπτυξης.

Τεχνικές πτυχές του σχεδιασμού και των δοκιμών SOPC

Το τεχνικό πλαίσιο του συστήματος σε ένα προγραμματιζόμενο τσιπ (SOPC) περιστρέφεται γύρω από μια προσέγγιση συν-σχεδιασμού υλικού-λογισμικού, η οποία εξασφαλίζει καλύτερη απόδοση και ευελιξία στα ενσωματωμένα συστήματα.Σε αντίθεση με τα συμβατικά σχέδια του συστήματος, η ανάπτυξη SOPC απαιτεί μια ισορροπημένη ενσωμάτωση και των δύο εξαρτημάτων υλικού, όπως η προγραμματιζόμενη λογική, και οι διαδικασίες λογισμικού για την επίτευξη απρόσκοπτης λειτουργικότητας.Αυτή η διαδικασία συν-σχεδιασμού συχνά αξιοποιεί τις προηγμένες τεχνικές μικροηλεκτρονικής συσκευασίας, όπως το Ball Grid Array (BGA), για τη βελτίωση της αποτελεσματικότητας.Ωστόσο, οι παραδοσιακές μέθοδοι δοκιμών, όπως οι λογικοί αναλυτές, υπολείπονται στην αντιμετώπιση της πολυπλοκότητας του SOPC, ειδικά για τη διάγνωση.Για να ξεπεραστούν αυτοί οι περιορισμοί, έχουν καταστεί σημαντικοί σύγχρονοι εργαλεία προσομοίωσης και εντοπισμού σφαλμάτων, όπως ο ολοκληρωμένος λογικός αναλυτής της Xilinx (ILA).Αυτά τα εργαλεία παρακολουθούν και αναλύουν τη συμπεριφορά του συστήματος απευθείας στο τσιπ, παρέχοντας πολύτιμες γνώσεις για την βελτίωση των σχεδίων και τη βελτίωση της αξιοπιστίας.Η μετατόπιση προς το σφαλμάτων on-chip έχει ενισχύσει την ακρίβεια των διαγνωστικών, τον εντοπισμό και την επίλυση των προβλημάτων ταχύτερα, βελτιώνοντας τελικά την απόδοση και την ευρωστία των συστημάτων που βασίζονται σε SOPC.

Χαρακτηριστικά και χαρακτηριστικά

Συγχώνευση τεχνολογιών

Τα συστήματα σε προγραμματιζόμενα τσιπ (SOPCs) παρουσιάζουν μια περίπλοκη σύντηξη συστήματος σε ChIP (SOC), προγραμματιζόμενες λογικές συσκευές (PLD) και προγραμματιζόμενες συστοιχίες πύλης (FPGA).Αυτή η σύνθεση καταγράφει την αριστεία αυτών των τεχνολογιών, προσφέροντας μια ευέλικτη πλατφόρμα προσαρμόσιμη σε μια πληθώρα εφαρμογών.

Κεντρικός ενσωματωμένος επεξεργαστής

Ένα SOPC ενσωματώνει συνήθως τουλάχιστον έναν ενσωματωμένο πυρήνα επεξεργαστή, ο οποίος λειτουργεί ως κεντρικός κόμβος των εργασιών.Ενορχηστρώνει τις δραστηριότητες επεξεργασίας και ενισχύει την υπολογιστική ικανότητα, διεξάγει τους πολύπλοκους υπολογισμούς που απαιτούνται για εξελιγμένα καθήκοντα, εκδηλώνοντας το ρόλο της στις εξελίξεις σήμερα.

Χειρισμός δεδομένων γρήγορου με μνήμη RAM υψηλής ταχύτητας

Η ενσωμάτωση της μνήμης RAM υψηλής ταχύτητας εντός ενός SOPC παίζει ρόλο στην επιτάχυνση της επεξεργασίας και της αποθήκευσης δεδομένων.Αυτή η μνήμη είναι καλή για τις εφαρμογές που απαιτούν επεξεργασία, όπου οποιαδήποτε καθυστέρηση θα μπορούσε να επηρεάσει ιδιαίτερα την απόδοση και τα αποτελέσματα του συστήματος.Ταχεία πρόσβαση σε δεδομένα προχωρημένες λειτουργίες ήσυχα αλλά αποτελεσματικά, παρουσιάζοντας την παρουσία του.

Εκτεταμένες βιβλιοθήκες πυρήνα IP

Τα SOPCs προσφέρουν βασικές βιβλιοθήκες πνευματικής ιδιοκτησίας (IP), παρέχοντας την ελευθερία εφαρμογής προκαθορισμένων και επαληθευμένων στοιχείων.Αυτή η προσέγγιση επιταχύνει την ανάπτυξη διατηρώντας παράλληλα την αξιοπιστία και τη συνεπή απόδοση.Η μεγιστοποίηση του δυναμικού αυτών των βιβλιοθηκών οδηγεί σε δημιουργικές ανακαλύψεις.

Ευέλικτη προσαρμογή μέσω άφθονων προγραμματιζόμενων λογικών

Η γενναιόδωρη συμπερίληψη της προγραμματιζόμενης λογικής σε μια SOPC επιτρέπει εκτεταμένες επιλογές προσαρμογής.Αυτή η ευελιξία επιτρέπει στο τσιπ να πληροί συγκεκριμένες απαιτήσεις εφαρμογής, προωθώντας εξατομικευμένες λύσεις.Παρέχει μια σφαίρα δυνατοτήτων για την προσαρμογή και την ενίσχυση της λειτουργικότητας.

Ενισχυμένη ανάπτυξη με διεπαφές εντοπισμού σφαλμάτων και προγραμματισμού

Οι διεπαφές επεξεργασίας και προφίλματος FPGA σε ένα SOPC απλοποιούν τη διαδικασία βελτίωσης και βελτίωσης.Αυτά τα εργαλεία παρέχουν την απαραίτητη γνώση και εντολή, ενισχύοντας την αποτελεσματικότητα των προβλημάτων και τη βελτιστοποίηση της λειτουργικότητας, η οποία τελικά οδηγεί σε πιο ανθεκτικές εξόδους σχεδιασμού.

Προγραμματιζόμενο αναλογικό δυναμικό

Ορισμένες SOPC είναι εξοπλισμένες με προγραμματιζόμενα αναλογικά συστατικά, ενισχύοντας την αποτελεσματικότητά τους σε καθήκοντα μικτού σήματος.Αυτό το χαρακτηριστικό επεκτείνει τις πρακτικές χρήσεις των SOPC πέρα ​​από τα ψηφιακά σφαίρα, υποστηρίζοντας μια ολοκληρωμένη προσέγγιση στην αρχιτεκτονική και τη λειτουργικότητα του συστήματος.

Αποτελεσματικότητα στην κατανάλωση ενέργειας

Η ενεργειακά αποδοτική φύση των SOPCs προσφέρει ένα ξεχωριστό όφελος σε έναν κόσμο που αποτιμά προοδευτικά τη διατήρηση.Παρατείνει τον χρόνο λειτουργίας των εξαρτώμενων από μπαταρίες συσκευές και μειώνει τις ενεργειακές δαπάνες σε μεγαλύτερες ρυθμίσεις, ευθυγραμμίζοντας με την αυξανόμενη έμφαση στην οικολογική προσοχή.

Συμπαγής σχεδιασμός εξοικονόμησης χώρου

Τέλος, ο συμπαγής σχεδιασμός των SOPCs ενισχύει την εφαρμογή τους σε περιβάλλοντα με χωρικούς περιορισμούς, καθιστώντας τους εξαιρετικούς για φορητά και ενσωματωμένα συστήματα.Αυτή η σοφή χρήση του χώρου διατηρώντας παράλληλα εκτεταμένη λειτουργικότητα υποδηλώνει ένα επίτευγμα στη μηχανική καινοτομία και τη φινέτσα, αντικατοπτρίζοντας την τάση προς τη μικροσκοπική συσκευή.

Στρατηγικές ανάπτυξης για συστήματα SOPC

Βήμα 1: Σχεδιασμός του υλικού (Sopcbuilder και Quartus II)

Το πρώτο βήμα στην ανάπτυξη ενός συστήματος SOPC, όπως ένα με επεξεργαστή NIOS II, αρχίζει με σχεδιασμό υλικού.Χρησιμοποιώντας εργαλεία όπως το Sopcbuilder και το Quartus II, μπορείτε να προσαρμόσετε την CPU και τα περιφερειακά ώστε να ταιριάζουν με τις συγκεκριμένες ανάγκες του έργου.Οι πυρήνες IP της Altera, μαζί με τις λύσεις τρίτου μέρους και το VHDL, βοηθούν στον εξορθολογισμό αυτής της διαδικασίας παρέχοντας επαναχρησιμοποιήσιμα εξαρτήματα, μειώνοντας την ανάγκη να ξεκινήσετε από το μηδέν και να ελαχιστοποιήσετε τα σφάλματα σχεδιασμού πρώιμου σταδίου.

Βήμα 2: Μεταβίβαση στην ανάπτυξη λογισμικού

Μόλις ολοκληρωθεί ο σχεδιασμός υλικού, το SopCBuilder δημιουργεί αυτόματα ένα κιτ ανάπτυξης λογισμικού (SDK) προσαρμοσμένο στα διαμορφωμένα εξαρτήματα.Αυτό το SDK απλοποιεί τη μετάβαση στον προγραμματισμό λογισμικού, εξασφαλίζοντας ότι το λογισμικό ευθυγραμμίζεται τέλεια με το σχεδιασμό υλικού.Μπορείτε να χρησιμοποιήσετε διάφορες γλώσσες προγραμματισμού που κυμαίνονται από συναρμολόγηση έως C/C ++ για να γράψετε, να μεταγλωττίσετε και να εντοπίσετε το λογισμικό του συστήματος, να βελτιώσετε την ευελιξία και τη δημιουργικότητα στη διαδικασία ανάπτυξης.

Βήμα 3: Εφαρμογή του συστήματος

Με το υλικό και το λογισμικό προετοιμασμένο, το επόμενο βήμα είναι η εφαρμογή του συστήματος.Αυτή η διαδικασία ακολουθεί μια σειρά σειράς: εκκίνηση του Quartus II, διαμόρφωση της CPU στο Sopcbuilder και σχεδιασμό της πλακέτας κυκλώματος NIOS II.Κάθε ένα από αυτά τα βήματα βασίζεται στο προηγούμενο, δημιουργώντας μια επαναληπτική ροή εργασίας που ενθαρρύνει τη συνεχή βελτίωση και τη βελτιστοποίηση σε όλο το έργο.

Βήμα 4: Μάθηση από την εμπειρία

Εφαρμογή μαθημάτων από προηγούμενα έργα.Οι πρώιμες δοκιμές και τα πρωτότυπα βοηθούν να αποκαλύψουν τις αναποτελεσματικότητες του συστήματος πριν γίνουν σημαντικά ζητήματα.Μπορείτε να χρησιμοποιήσετε αυτές τις ιδέες για να κάνετε μικρές αλλά σημαντικές προσαρμογές στις μεθοδολογίες τους, οδηγώντας σε ομαλότερες διαδικασίες και πιο αξιόπιστα συστήματα.Αυτή η επαναληπτική προσέγγιση βελτίωσης διασφαλίζει ότι κάθε έργο επωφελείται από την πρακτική, γνώση και όχι στηριζόμενη αποκλειστικά σε θεωρητικές έννοιες.

Προοπτικές ανάπτυξης

Το μέλλον του συστήματος σε ένα προγραμματιζόμενο τσιπ (SOPC) έγκειται στην ικανότητά του να ενσωματώνει διάφορες τεχνολογίες, όπως PLD (προγραμματιζόμενες λογικές συσκευές) και ASIC (ενσωματωμένα κυκλώματα ειδικά για εφαρμογές), σε μια ενιαία, ευέλικτη λύση που είναι πιο οικονομικά αποδοτικήαπό τις παραδοσιακές μεθόδους.Αυτή η ενσωμάτωση επιτρέπει στο SOPC να συνδυάζει εξαρτήματα όπως CPU, DSP, μνήμη και iOS σε ένα τσιπ, καθιστώντας το προσαρμόσιμο και κλιμακωτό για βιομηχανίες που απαιτούν γρήγορες τεχνολογικές εξελίξεις.Η πρόοδος στην έρευνα SOPC οδηγείται από συνεργασία σε τομείς όπως η μηχανική υπολογιστών, η επιστήμη των υλικών και η ανάπτυξη λογισμικού, οδηγώντας σε καλύτερα εργαλεία για ταχύτερη ανάπτυξη και ευκολότερη ολοκλήρωση.Οι αναδυόμενες τάσεις δείχνουν ότι η ενσωμάτωση της AI και της μηχανικής μάθησης με το SOPC θα μπορούσε να ενισχύσει περαιτέρω την απόδοση του συστήματος, ιδιαίτερα στην επεξεργασία δεδομένων και στις αυτόνομες τεχνολογίες.Οικονομικά, η SOPC προσφέρει μακροπρόθεσμες αποταμιεύσεις μειώνοντας το χρόνο και το κόστος ανάπτυξης προϊόντων, καθιστώντας την ελκυστική επιλογή για εταιρείες τεχνολογίας που αναζητούν αποτελεσματικές λύσεις.Με τη δυνατότητα να ενοποιήσει πολλαπλές λειτουργίες του συστήματος σε ένα ενιαίο τσιπ, η SOPC αναμένεται να συνεχίσει να οδηγεί την καινοτομία στο σχεδιασμό ημιαγωγών, προτρέποντας τη συνεχή έρευνα να ξεκλειδώσει νέες εφαρμογές και δυνατότητες.

Εφαρμογές τεχνολογίας SOPC

Η αυξανόμενη συνάφεια της τεχνολογίας SOPC (σύστημα σε προγραμματιζόμενο chip) μπορεί να παρατηρηθεί σε τρία πεδία:

Ενσωμάτωση σε ενσωματωμένα συστήματα

Η τεχνολογία SOPC βελτιώνει τα ενσωματωμένα συστήματα ενοποιώντας πολλαπλές λειτουργίες σε ένα μόνο τσιπ, ενισχύοντας τη συνολική απόδοση και την απόδοση του συστήματος, ενώ βελτιστοποιεί την κατανάλωση ενέργειας.Αυτή η βελτιστοποίηση επιτρέπει την επεξεργασία, ευεργετική στα συστήματα ελέγχου αυτοκινήτων και τα ηλεκτρονικά καταναλωτικά.Η κυριαρχία στη χρήση SOPC για ανάπτυξη υλικολογισμικού διευρύνει τον ορίζοντα για προσαρμογή και επεκτασιμότητα, αποδεικνύοντας μια ομαλή μετάβαση από τις συμβατικές τεχνικές στις σύγχρονες καινοτομίες.Η προσαρμόσιμη φύση της τεχνολογίας SOPC εξουσιοδοτεί να προσαρμόσει ταχέως τα συστήματα για να ανταποκριθεί στα μεταβαλλόμενα πρότυπα της βιομηχανίας και στις προσδοκίες των καταναλωτών.

Αντίκτυπο στις τηλεπικοινωνίες

Στο πλαίσιο των τηλεπικοινωνιών, η τεχνολογία SOPC προωθεί την επεξεργασία του σήματος με τη διαχείριση της μετάδοσης δεδομένων υψηλής ταχύτητας και του χειρισμού περίπλοκων συστημάτων διαμόρφωσης, καθιστώντας το ακρογωνιαίο λίθο για τη σύγχρονη υποδομή δικτύου.Η πρακτική του χρήση υποστηρίζει τη δημιουργία πρωτοκόλλων επόμενης γενιάς και ενισχύει την ικανότητα των σημερινών συστημάτων χωρίς επιπλέον κόστος υλικού.Επιπλέον, η τεχνολογία SOPC ενισχύει την αξιοπιστία και την ασφάλεια του δικτύου επικοινωνίας μέσω της αποτελεσματικής διόρθωσης σφαλμάτων και της ισχυρής κρυπτογράφησης, προωθώντας μια νέα εποχή βελτιωμένης ψηφιακής συνδεσιμότητας.

Μετασχηματισμοί στον βιομηχανικό αυτοματισμό

Στη σφαίρα του βιομηχανικού αυτοματισμού, το SOPC βελτιστοποιεί τις διαδικασίες ελέγχου και την ακρίβεια στις λειτουργίες.Με την ενσωμάτωση των λύσεων SOPC, οι βιομηχανίες επωφελούνται από την προηγούμενη ανίχνευση σφαλμάτων και την απρόσκοπτη ενσωμάτωση των συσκευών IoT, την προώθηση της πρόβλεψης συντήρησης και του υψηλότερου λειτουργικού χρόνου λειτουργίας.Ο συνδυασμός της τεχνολογίας SOPC με την μηχανική μάθηση ανοίγει τους δρόμους για τα συστήματα για την απόκτηση προσαρμοστικών δυνατοτήτων λήψης αποφάσεων, την επανάσταση στις παραδοσιακές μεθόδους κατασκευής και την ενθάρρυνση της εφαρμογής έξυπνων εργοστασίων.Αυτή η προσέγγιση μελλοντικής σκέψης παρέχει πληροφορίες σχετικά με τις μελλοντικές τάσεις που δίνουν έμφαση στη βιομηχανική αποτελεσματικότητα και τη βιωσιμότητα.
