Οδηγός Slide Switch: Πώς λειτουργεί, Τύποι και Εφαρμογές Κυκλωμάτων

Σε αυτό το άρθρο, θα μάθετε τι είναι ο συρόμενος διακόπτης και πώς χρησιμοποιείται για τον έλεγχο της ροής του ηλεκτρισμού σε ένα κύκλωμα.Θα κατανοήσετε το σύμβολο, την εσωτερική κατασκευή και την αρχή λειτουργίας του.Θα εξερευνήσετε επίσης τους διαφορετικούς τύπους συρόμενων διακοπτών, τις ηλεκτρικές τους προδιαγραφές, τα πλεονεκτήματα, τους περιορισμούς και τις κοινές εφαρμογές τους.Επιπλέον, θα δείτε πώς συγκρίνονται οι συρόμενοι διακόπτες με τους διακόπτες εναλλαγής και κουπιών και πώς να επιλέξετε το σωστό για ένα κύκλωμα.

Κατάλογος

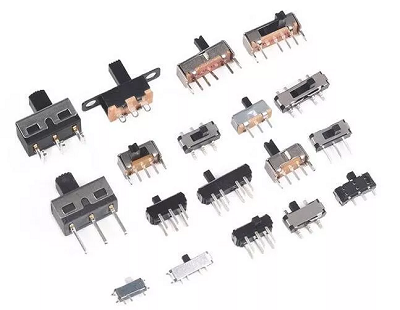

Εικόνα 1. Διακόπτης ολίσθησης

Τι είναι ο Slide Switch;

Ο συρόμενος διακόπτης είναι ένας μικρός χειροκίνητος ηλεκτρομηχανικός διακόπτης που χρησιμοποιείται για τον έλεγχο της ροής του ηλεκτρικού ρεύματος σε ένα κύκλωμα.Λειτουργεί μετακινώντας ένα μικρό ρυθμιστικό από τη μια θέση στην άλλη για να ενεργοποιήσετε ή να απενεργοποιήσετε ένα κύκλωμα ή να αλλάξετε τη σύνδεσή του.Οι συρόμενοι διακόπτες βρίσκονται συνήθως σε ηλεκτρονικές συσκευές, πλακέτες κυκλωμάτων και πίνακες ελέγχου επειδή είναι συμπαγείς και εύχρηστοι.Επιτρέπουν τη χειροκίνητη ενεργοποίηση ή απενεργοποίηση της ηλεκτρικής ενέργειας με μια απλή κίνηση ολίσθησης.Λόγω της αξιοπιστίας και του απλού σχεδιασμού τους, οι συρόμενοι διακόπτες χρησιμοποιούνται ευρέως σε ηλεκτρονικά είδη ευρείας κατανάλωσης, χειριστήρια ισχύος και μικρές ηλεκτρονικές μονάδες.

Σύμβολο ενός διακόπτη διαφανειών

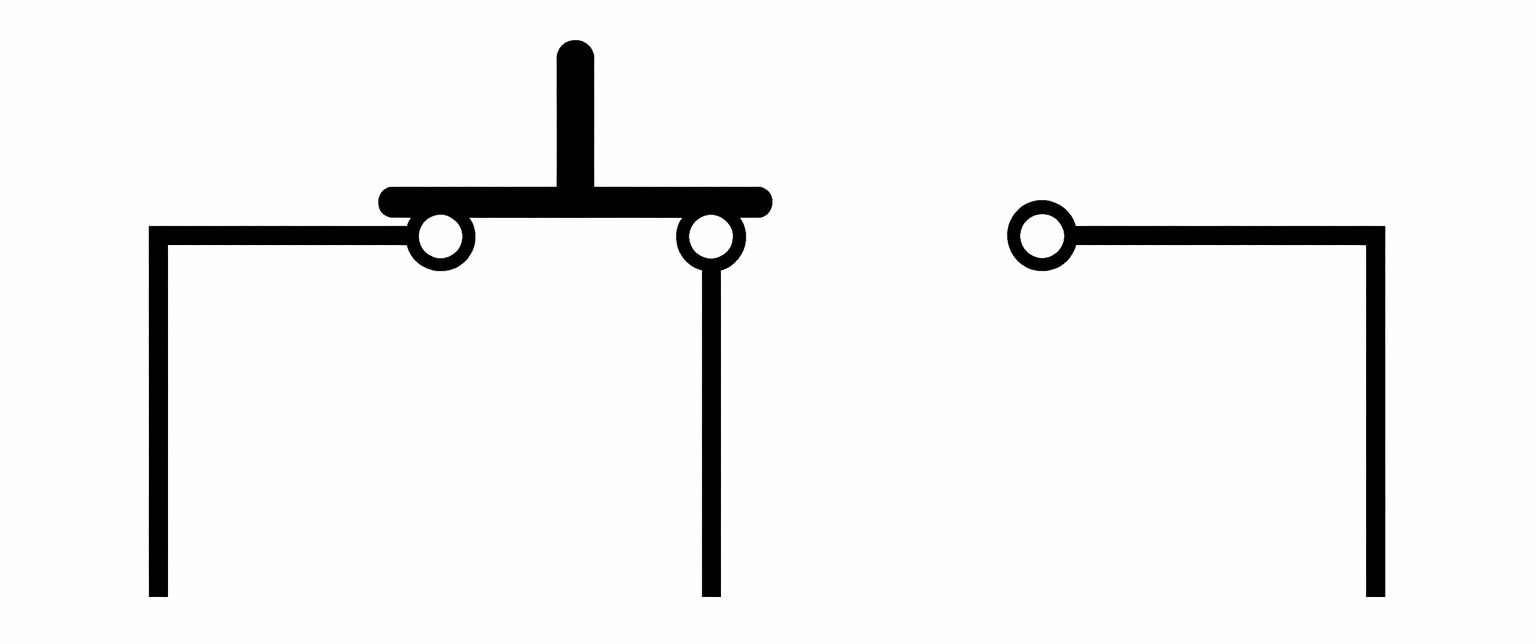

Εικόνα 2. Σύμβολο διακόπτη ολίσθησης

Στα ηλεκτρικά σχηματικά, ένα σύμβολο συρόμενου διακόπτη αντιπροσωπεύει τη συσκευή μεταγωγής που χρησιμοποιείται για το άνοιγμα ή το κλείσιμο ενός ηλεκτρικού κυκλώματος.Το σύμβολο αποτελείται συνήθως από σταθερά σημεία σύνδεσης και μια κινητή γραμμή που υποδεικνύει τη διαδρομή εναλλαγής μεταξύ των ακροδεκτών.Αυτό το διάγραμμα μας βοηθά να κατανοήσουμε πώς ο διακόπτης συνδέει διάφορα μέρη ενός κυκλώματος.Το ακριβές σύμβολο μπορεί να διαφέρει ελαφρώς ανάλογα με τη διαμόρφωση του διακόπτη που φαίνεται στο διάγραμμα.Η χρήση τυπικών σχηματικών συμβόλων διασφαλίζει ότι τα διαγράμματα κυκλωμάτων παραμένουν σαφή, συνεπή και εύκολο στην ερμηνεία κατά τη διάρκεια του ηλεκτρονικού σχεδιασμού και της αντιμετώπισης προβλημάτων.

Κατασκευή Slide Switch

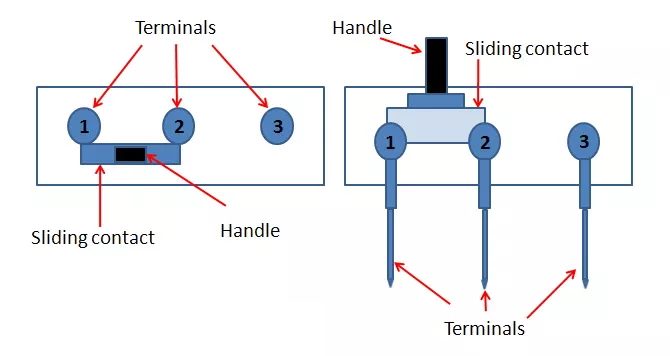

Εικόνα 3. Κατασκευή ενός διακόπτη ολίσθησης

• Λαβή (Slider)

Η λαβή είναι το εξωτερικό μέρος του συρόμενου διακόπτη που μετακινείται με το δάχτυλο.Συνήθως είναι κατασκευασμένο από πλαστικό ή από ανθεκτικό μονωτικό υλικό για να διασφαλίζεται η ασφαλής χειροκίνητη λειτουργία.Η λαβή κινείται οριζόντια κατά μήκος μιας σταθερής διαδρομής για να επανατοποθετήσει τις εσωτερικές επαφές μέσα στο διακόπτη.

• Συρόμενη επαφή (Κινούμενη επαφή)

Η ολισθαίνουσα επαφή είναι το κινητό αγώγιμο κομμάτι που είναι προσαρτημένο στον μηχανισμό ολίσθησης.Είναι συνήθως κατασκευασμένο από μέταλλο για να εξασφαλίζει καλή ηλεκτρική επαφή μεταξύ των ακροδεκτών.Αυτό το εξάρτημα κινείται φυσικά σε διαφορετικά σημεία επαφής όταν μετακινείται το ρυθμιστικό.

• Τερματικά

Οι ακροδέκτες είναι οι μεταλλικοί πείροι που συνδέουν τον συρόμενο διακόπτη σε ένα ηλεκτρικό κύκλωμα.Εκτείνονται από το σώμα του διακόπτη, ώστε να μπορούν να συγκολληθούν σε μια πλακέτα τυπωμένου κυκλώματος (PCB).Κάθε ακροδέκτης λειτουργεί ως σημείο σύνδεσης μεταξύ του διακόπτη και της εξωτερικής καλωδίωσης του κυκλώματος.

• Στέγαση

Το περίβλημα είναι το εξωτερικό περίβλημα που περικλείει και προστατεύει τα εσωτερικά εξαρτήματα του συρόμενου διακόπτη.Συνήθως κατασκευάζεται από πλαστικό ή μέταλλο για να παρέχει μηχανική αντοχή και μόνωση.Το περίβλημα διατηρεί τα εσωτερικά μέρη ευθυγραμμισμένα και τα προστατεύει από σκόνη, ζημιές και εξωτερικές παρεμβολές.

Αρχή λειτουργίας ενός Slide Switch

Η αρχή λειτουργίας ενός συρόμενου διακόπτη βασίζεται στην κίνηση ενός συρόμενου ενεργοποιητή που αλλάζει τη σύνδεση μεταξύ των εσωτερικών επαφών.Όταν πιέζετε το ρυθμιστικό στη μία πλευρά, η εσωτερική επαφή ευθυγραμμίζεται με έναν συγκεκριμένο ακροδέκτη μέσα στο διακόπτη.Αυτή η ευθυγράμμιση είτε ολοκληρώνει την ηλεκτρική διαδρομή είτε διακόπτει τη σύνδεση ανάλογα με τη θέση του διακόπτη.Εάν η επαφή γεφυρώνει δύο ακροδέκτες, το ηλεκτρικό ρεύμα μπορεί να ρέει μέσω του κυκλώματος.Όταν το ρυθμιστικό απομακρύνεται από το σημείο επαφής, η διαδρομή του κυκλώματος διακόπτεται και το ρεύμα σταματά να ρέει.Αυτή η απλή κίνηση ολίσθησης επιτρέπει στον διακόπτη να ελέγχει χειροκίνητα την ηλεκτρική κατάσταση ενός κυκλώματος.Λόγω αυτού του απλού μηχανισμού, οι συρόμενοι διακόπτες παρέχουν αξιόπιστο χειροκίνητο έλεγχο σε πολλά ηλεκτρονικά συστήματα.

Τύποι Slide Switches

SPDT Slide Switch

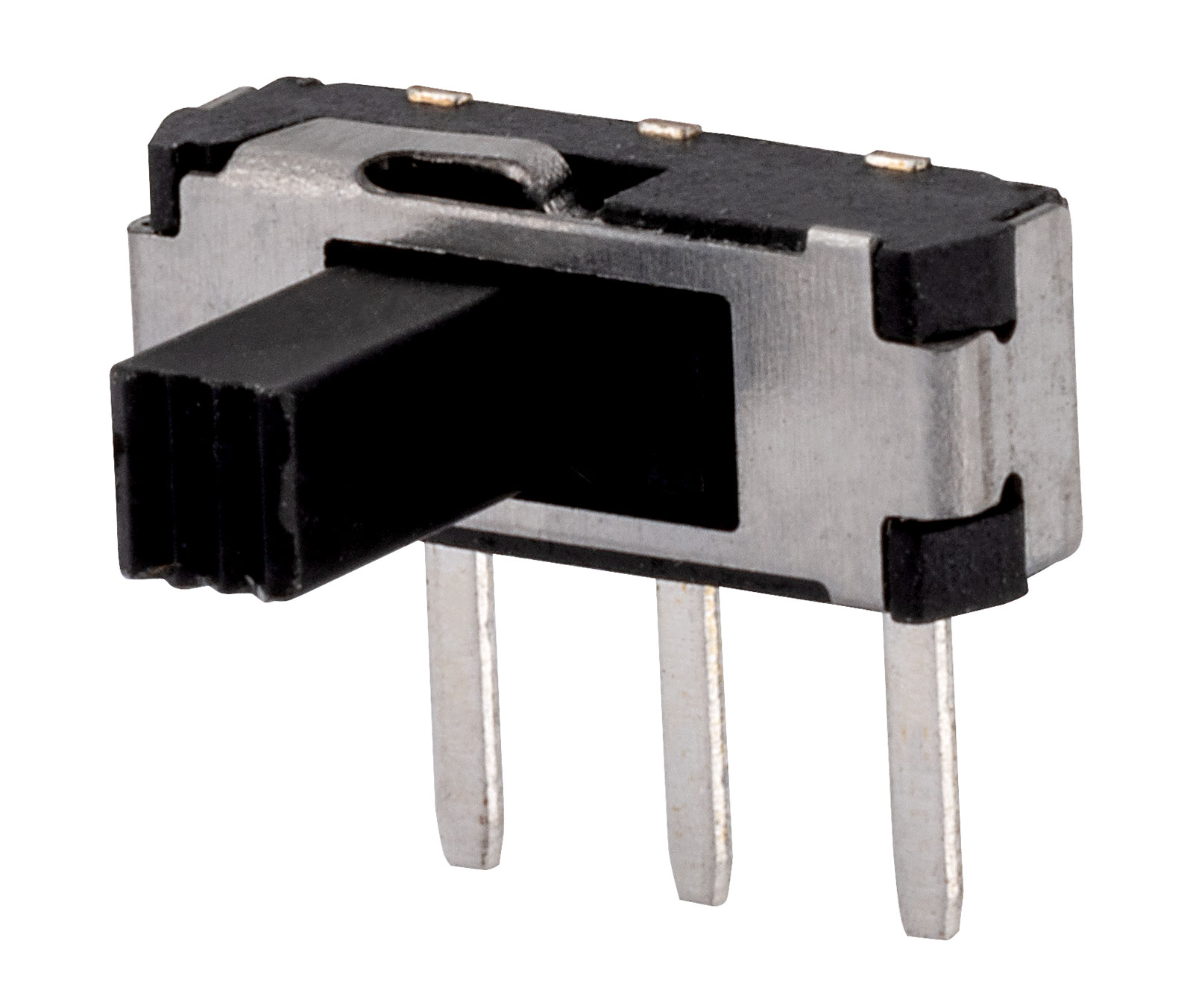

Εικόνα 4. Διακόπτης ολίσθησης SPDT

Ένας συρόμενος διακόπτης SPDT (Single Pole Double Throw) είναι ένας διακόπτης που συνδέει έναν ακροδέκτη εισόδου σε έναν από τους δύο πιθανούς ακροδέκτες εξόδου.Περιέχει μια ενιαία κινούμενη επαφή που μπορεί να γλιστρήσει μεταξύ δύο διαφορετικών σημείων σύνδεσης.Όταν το ρυθμιστικό μετακινείται σε μία θέση, ο ακροδέκτης εισόδου συνδέεται στον πρώτο ακροδέκτη εξόδου.Όταν το ρυθμιστικό μετακινείται στην άλλη πλευρά, η σύνδεση αλλάζει στο δεύτερο τερματικό εξόδου.Αυτή η ενέργεια μεταγωγής επιτρέπει την ανακατεύθυνση μιας διαδρομής κυκλώματος μεταξύ δύο διαφορετικών ηλεκτρικών διαδρομών.Ο σχεδιασμός που φαίνεται στο σχήμα δείχνει πώς ο συρόμενος ενεργοποιητής αλλάζει τη σύνδεση μεταξύ των ακροδεκτών καθώς κινείται.Λόγω αυτής της απλής διάταξης μεταγωγής, οι συρόμενοι διακόπτες SPDT χρησιμοποιούνται συνήθως για την επιλογή βασικού σήματος ή κυκλώματος.

SPST Slide Switch

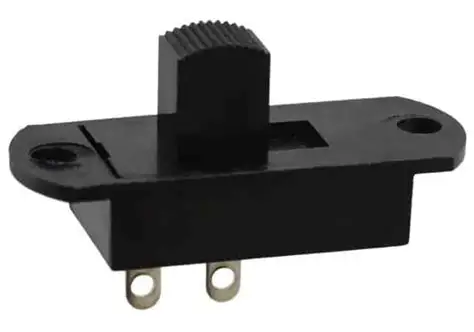

Εικόνα 5. Slide Switch SPST

Ένας συρόμενος διακόπτης SPST (Single Pole Single Throw) είναι ο απλούστερος τύπος συρόμενου διακόπτη που χρησιμοποιείται για τον έλεγχο ενός μόνο ηλεκτρικού κυκλώματος.Διαθέτει έναν ακροδέκτη εισόδου και έναν ακροδέκτη εξόδου που είτε συνδέονται είτε αποσυνδέονται με την κίνηση ολίσθησης.Όταν το ρυθμιστικό μετακινείται στη θέση ΟΝ, η εσωτερική επαφή συνδέει τους δύο ακροδέκτες μεταξύ τους.Όταν το ρυθμιστικό μετακινείται στη θέση OFF, η επαφή διαχωρίζεται και η ηλεκτρική διαδρομή διακόπτεται.Αυτός ο απλός μηχανισμός λειτουργεί ως βασικός έλεγχος ON/OFF για ηλεκτρικό ρεύμα.Η δομή που φαίνεται στο σχήμα δείχνει πώς το ρυθμιστικό μετατοπίζεται μεταξύ δύο θέσεων για να ελέγξει τη σύνδεση.Λόγω της απλότητάς του, ο συρόμενος διακόπτης SPST χρησιμοποιείται ευρέως για απλές λειτουργίες μεταγωγής ισχύος.

DPST Slide Switch

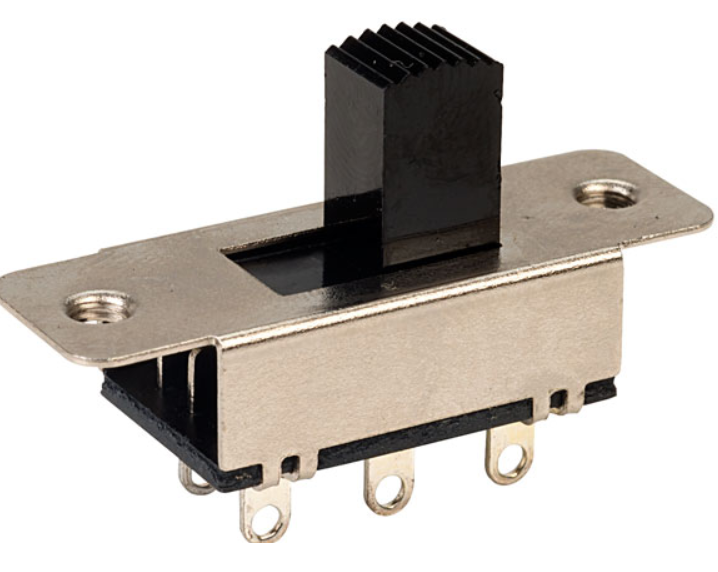

Εικόνα 6. Συρόμενος διακόπτης DPST

Ένας συρόμενος διακόπτης DPST (Double Pole Single Throw) έχει σχεδιαστεί για να ελέγχει δύο ανεξάρτητα κυκλώματα ταυτόχρονα χρησιμοποιώντας μία μόνο κίνηση ολίσθησης.Περιλαμβάνει δύο ξεχωριστές εσωτερικές διαδρομές μεταγωγής που κινούνται μαζί όταν λειτουργεί το ρυθμιστικό.Όταν το ρυθμιστικό πιέζεται στη θέση ΟΝ, και τα δύο κυκλώματα συνδέονται ταυτόχρονα.Όταν μετακινηθεί στη θέση OFF, ανοίγουν και οι δύο συνδέσεις ταυτόχρονα.Αυτός ο σχεδιασμός επιτρέπει την εναλλαγή δύο ηλεκτρικών γραμμών με ένα μόνο χειροκίνητο χειριστήριο.Η διαμόρφωση που φαίνεται στο σχήμα αντικατοπτρίζει τον τρόπο με τον οποίο μια ολισθαίνουσα κίνηση επηρεάζει δύο εσωτερικές διαδρομές μεταγωγής.Οι συρόμενοι διακόπτες DPST χρησιμοποιούνται συνήθως όταν δύο κυκλώματα πρέπει να ελέγχονται μαζί με συγχρονισμένο τρόπο.

Slide Switch DPDT

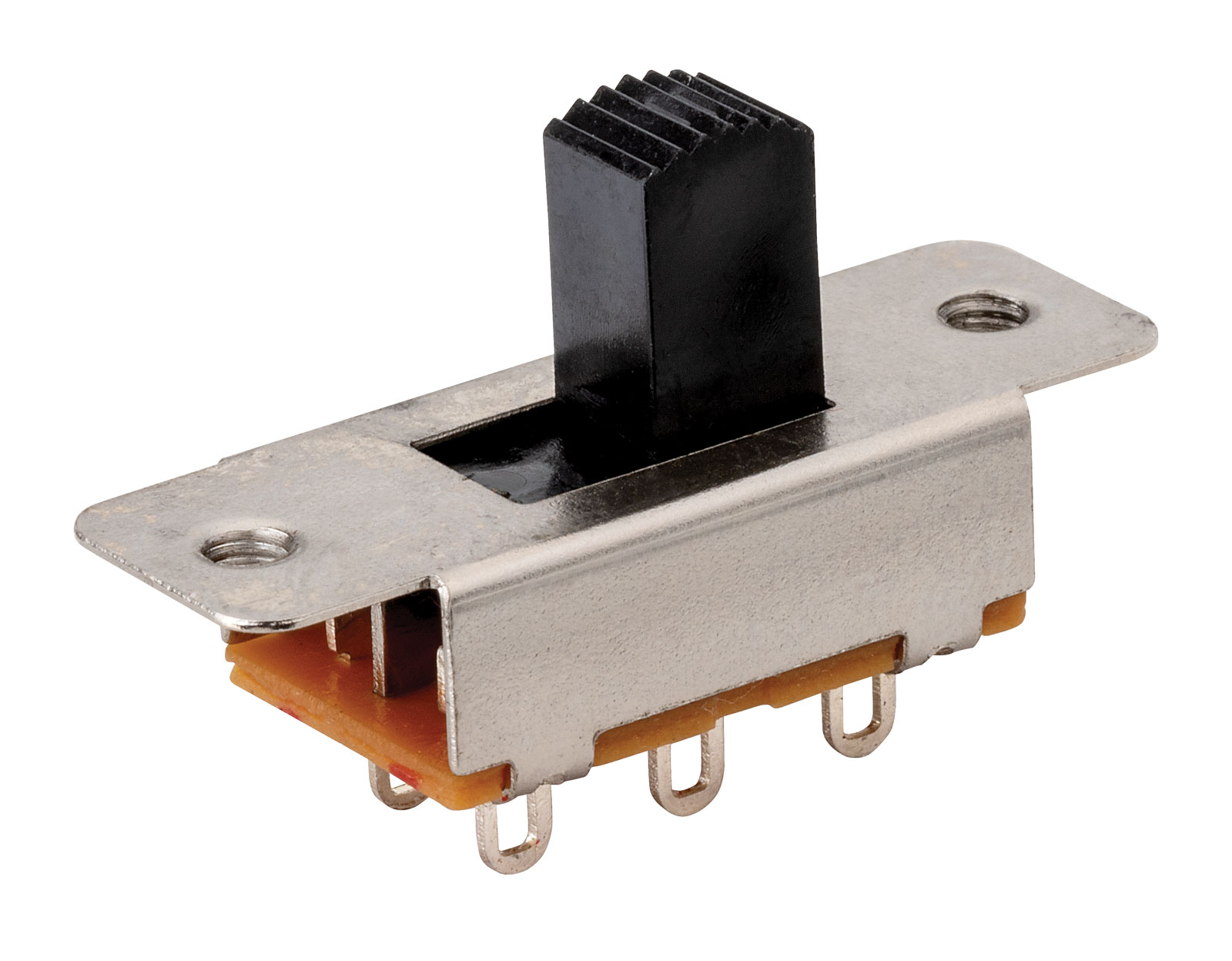

Εικόνα 7. Slide Switch DPDT

Ο συρόμενος διακόπτης DPDT (Double Pole Double Throw) είναι μια συσκευή μεταγωγής που μπορεί να ελέγχει δύο ξεχωριστά κυκλώματα και να εναλλάσσει το καθένα μεταξύ δύο διαφορετικών διαδρομών εξόδου.Περιέχει δύο πόλους, ο καθένας με δύο πιθανά σημεία σύνδεσης.Όταν το ρυθμιστικό μετακινείται, και τα δύο κυκλώματα αλλάζουν τις θέσεις σύνδεσής τους ταυτόχρονα.Αυτό επιτρέπει σε κάθε κύκλωμα να εναλλάσσεται μεταξύ δύο διαφορετικών διαδρομών ακροδεκτών ανάλογα με τη θέση του ολισθητήρα.Η δομή μεταγωγής που απεικονίζεται στο σχήμα δείχνει πώς είναι διατεταγμένοι πολλαπλοί ακροδέκτες για να υποστηρίζουν αυτή τη λειτουργία διπλής μεταγωγής.Λόγω αυτής της δυνατότητας, ένας συρόμενος διακόπτης DPDT παρέχει ευέλικτο έλεγχο μεταγωγής για κυκλώματα που απαιτούν δύο ταυτόχρονες αλλαγές σύνδεσης.

Ηλεκτρικές προδιαγραφές Slide Switches

Παράμετρος	Προδιαγραφή
Ονομαστική τάση	Τυπική ονομασία 12 V – 50 V DC για μικρούς συρόμενους διακόπτες PCB
Τρέχουσα βαθμολογία	0,3 A – 3 A ανάλογα με το μέγεθος του διακόπτη και τη σχεδίαση της επαφής
Επικοινωνήστε με την Αντίσταση	≤ 20 mΩ τυπικό όταν οι επαφές είναι κλειστές
Αντίσταση μόνωσης	≥ 100 MΩ στα 500 V DC
Διηλεκτρική αντοχή	500 V – 1000 V AC για 1 λεπτό μεταξύ των ακροδεκτών
Εύρος θερμοκρασίας λειτουργίας	−20°C έως +85°C τυπικό εύρος λειτουργίας
Μηχανική Ζωή	10.000 – 50.000 κύκλοι μεταγωγής
Ηλεκτρική Ζωή	5.000 – 10.000 κύκλοι μεταγωγής υπό ονομαστικό φορτίο
Τύπος τερματικού	Καρφίτσες με διαμπερείς οπές PCB ή ακροδέκτες ωτίδων συγκόλλησης
Υλικό Επικοινωνίας	Επιχρυσωμένες επαφές από κράμα χαλκού ή ορείχαλκο
Βαθμολογία επικοινωνίας	0,3 A σε 50 V DC ή 3 A σε 12 V DC (κοινές ονομασίες)
Δύναμη μεταγωγής	Δύναμη ενεργοποίησης ολισθητήρα 100 gf – 300 gf
Απόσταση ταξιδιού	Κίνηση ολισθητήρα 2 mm – 4 mm μεταξύ των θέσεων
Μονωτικό Υλικό	Θερμοπλαστικό υψηλής θερμοκρασίας (βαθμολόγηση UL94 V-0)
Διάσταση τερματικών	Τυπικό βήμα PCB 2,54 mm – 5,08 mm

Πλεονεκτήματα και περιορισμοί των Slide Switches

Οι συρόμενοι διακόπτες χρησιμοποιούνται σε ηλεκτρονικά κυκλώματα επειδή είναι απλοί, φθηνοί και εύχρηστοι, αλλά έχουν επίσης ορισμένους περιορισμούς.

Πλεονεκτήματα των Slide Switches

• Ο απλός χειροκίνητος έλεγχος κάνει τους συρόμενους διακόπτες εύκολο στη χρήση σε πολλές ηλεκτρονικές συσκευές.

• Το συμπαγές μέγεθος τους επιτρέπει να εφαρμόζουν εύκολα σε μικρές πλακέτες κυκλωμάτων και φορητό εξοπλισμό.

• Το χαμηλό κόστος κατασκευής τα καθιστά οικονομικά για ηλεκτρονικά προϊόντα μεγάλης κλίμακας.

• Η καθαρή θέση ON/OFF παρέχει ορατή κατάσταση μεταγωγής.

• Η αξιόπιστη μηχανική δομή εξασφαλίζει σταθερή απόδοση μεταγωγής σε βασικά κυκλώματα.

• Εύκολη εγκατάσταση σε πλακέτες τυπωμένων κυκλωμάτων χρησιμοποιώντας τυπικούς ακροδέκτες συγκόλλησης.

Περιορισμοί των Slide Switches

• Οι μηχανικές επαφές μπορεί να φθαρούν μετά από πολλούς κύκλους μεταγωγής.

• Περιορισμένη ταχύτητα μεταγωγής σε σύγκριση με τους ηλεκτρονικούς διακόπτες ή τους διακόπτες στερεάς κατάστασης.

• Το μικρό μέγεθος μπορεί να κάνει δύσκολη τη χειροκίνητη λειτουργία σε ορισμένα σχέδια.

• Δεν είναι κατάλληλο για εφαρμογές μεταγωγής υψηλής ισχύος ή υψηλού ρεύματος.

• Η έκθεση στη σκόνη ή την υγρασία μπορεί να επηρεάσει τη μακροπρόθεσμη αξιοπιστία μεταγωγής.

Εφαρμογές Slide Switches

1. Καταναλωτικά Ηλεκτρονικά

Οι συρόμενοι διακόπτες χρησιμοποιούνται συχνά σε μικρά ηλεκτρονικά είδη ευρείας κατανάλωσης, όπως ραδιόφωνα, ηχεία και ηλεκτρονικά gadget.Επιτρέπουν τον χειροκίνητο έλεγχο ισχύος ή βασικών λειτουργιών με μια απλή κίνηση ολίσθησης.Το μικρό τους μέγεθος τα καθιστά ιδανικά για συσκευές με περιορισμένο εσωτερικό χώρο.

2. Φορητές Ηλεκτρονικές Συσκευές

Πολλές φορητές συσκευές χρησιμοποιούν συρόμενους διακόπτες για έλεγχο ισχύος ή επιλογή τρόπου λειτουργίας.Παραδείγματα περιλαμβάνουν ηλεκτρονικά χειρός, μονάδες που τροφοδοτούνται από μπαταρίες και μικρές συσκευές επικοινωνίας.Ο διακόπτης παρέχει μια καθαρή φυσική θέση που υποδεικνύει εάν η συσκευή είναι ON ή OFF.

3. Ηλεκτρονικά Παιχνίδια

Οι συρόμενοι διακόπτες χρησιμοποιούνται ευρέως σε παιχνίδια που τροφοδοτούνται με μπαταρία για τον έλεγχο της ισχύος ή την ενεργοποίηση των λειτουργιών ήχου και φωτισμού.Προσφέρουν μια απλή και ανθεκτική λύση μεταγωγής κατάλληλη για επαναλαμβανόμενη χειροκίνητη χρήση.Το μικρό τους μέγεθος ταιριάζει επίσης καλά μέσα σε συμπαγή περιβλήματα παιχνιδιών.

4. Πίνακες ελέγχου

Οι βιομηχανικοί ή ηλεκτρονικοί πίνακες ελέγχου περιλαμβάνουν μερικές φορές συρόμενους διακόπτες για την επιλογή τρόπων λειτουργίας ή την ενεργοποίηση ορισμένων λειτουργιών.Ο διακόπτης παρέχει έναν σαφή και άμεσο τρόπο για μη αυτόματη αλλαγή των ρυθμίσεων.Η απλή λειτουργία του καθιστά εύκολο τον έλεγχο του εξοπλισμού.

5. Ηλεκτρονικά και Πρωτότυπα DIY

Οι συρόμενοι διακόπτες χρησιμοποιούνται συνήθως σε ηλεκτρονικά έργα, σε πίνακες πρωτοτύπων και σε κιτ ανάπτυξης.Επιτρέπουν τον χειροκίνητο έλεγχο των καταστάσεων του κυκλώματος κατά τη διάρκεια της δοκιμής και του πειραματισμού.Η απλή δομή τους καθιστά εύκολη την ενσωμάτωσή τους σε προσαρμοσμένα ηλεκτρονικά σχέδια.

6. Κυκλώματα επιλογής μπαταρίας

Ορισμένα ηλεκτρονικά συστήματα χρησιμοποιούν συρόμενους διακόπτες για τη σύνδεση ή την αποσύνδεση πηγών μπαταρίας μέσα σε ένα κύκλωμα.Αυτό επιτρέπει τη χειροκίνητη διαχείριση των πηγών ενέργειας σε μικρές ηλεκτρονικές συσκευές.Η κίνηση ολίσθησης παρέχει έναν απλό τρόπο ελέγχου της σύνδεσης μεταξύ των γραμμών ισχύος.

Slide Switch vs Toggle Switch vs Paddle Switch

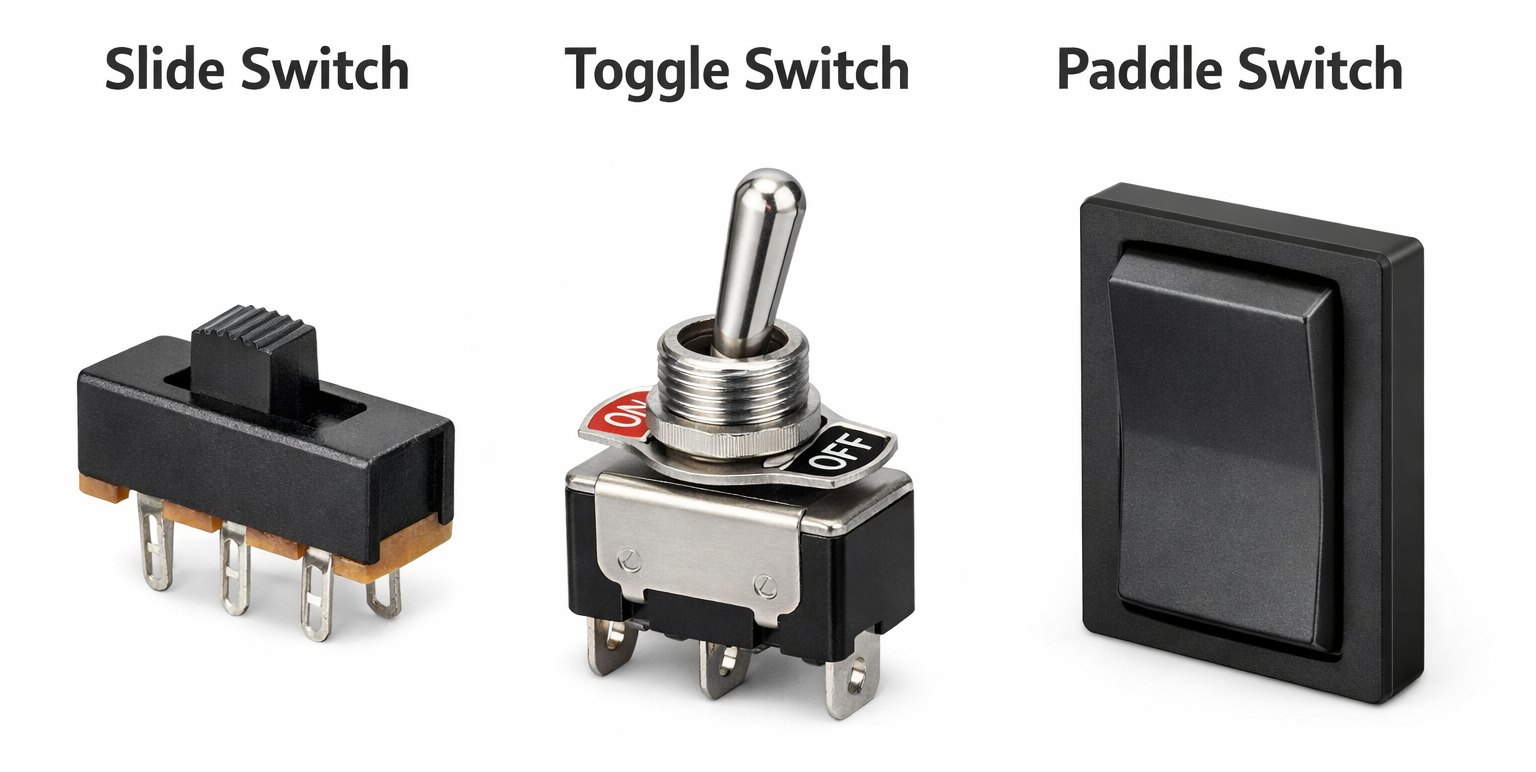

Εικόνα 8. Slide Switch vs Toggle Switch vs Paddle Switch

Χαρακτηριστικό	Slide Switch	Εναλλαγή διακόπτη	Διακόπτης κουπιών
Μέθοδος Λειτουργίας	Συρόμενη κίνηση	Κίνηση ανατροπής μοχλού	Πιέζοντας μια επίπεδη επιφάνεια κουπιών
Αλληλεπίδραση χρήστη	Σύρετε αριστερά ή δεξιά	Γυρίστε το μοχλό πάνω ή κάτω	Σπρώξτε το κουπί
Μηχανολογικός Σχεδιασμός	Συμπαγές γραμμικό ρυθμιστικό	Ενεργοποιητής με μοχλό	Μεγάλος επίπεδος ενεργοποιητής
Στυλ τοποθέτησης	Βάση PCB ή πάνελ	Βάση πάνελ	Βάση τοίχου ή πάνελ
Μέγεθος	Μικρό και συμπαγές	Μεσαίου μεγέθους	Μεγαλύτερο σχέδιο
Οπτική ένδειξη θέσης	Καθαρίστε τη θέση του ολισθητήρα	Η κατεύθυνση του μοχλού δείχνει την κατάσταση	Η θέση του κουπιού δείχνει την κατάσταση
Τυπικός έλεγχος	Απλός έλεγχος κυκλώματος	Έλεγχος μεταγωγής κυκλώματος	Έλεγχος ισχύος για φωτισμό
Ευκολία Λειτουργίας	Απλή κίνηση ολίσθησης	Απαιτεί ανατροπή του μοχλού	Εύκολη λειτουργία πίεσης
Εγκατάσταση	Συχνά συγκολλάται σε PCB	Τοποθετείται μέσα από την οπή του πίνακα	Τοποθετείται σε πλάκες τοίχου
Ενσωμάτωση συσκευής	Χρησιμοποιείται μέσα σε ηλεκτρονικές συσκευές	Χρησιμοποιείται σε πάνελ εξοπλισμού	Χρησιμοποιείται σε συστήματα ελέγχου δωματίου
Ακρίβεια ελέγχου	Κατάλληλο για μικρά κυκλώματα	Κατάλληλο για διάφορα κυκλώματα	Σχεδιασμένο για χειροκίνητο έλεγχο δωματίου
Ανθεκτικότητα	Μέτρια μηχανική ζωή	Γενικά ισχυρή μηχανική ζωή	Σχεδιασμένο για συχνή χειροκίνητη χρήση
Στυλ εναλλαγής	Γραμμική κίνηση μεταγωγής	Περιστροφική κίνηση μοχλού	Εναλλαγή με βάση τον τύπο
Τυπικό περιβάλλον	Ηλεκτρονικά και μικρές συσκευές	Πάνελ βιομηχανικού ή εξοπλισμού	Έλεγχος κατοικίας ή κτιρίου
Visual Design	Μίνιμαλ και συμπαγές	Μηχανικά και εκτεθειμένα	Μοντέρνα και επίπεδη επιφάνεια

Πώς να επιλέξετε τον σωστό διακόπτη διαφανειών;

1. Προσδιορίστε την ηλεκτρική βαθμολογία

Το πρώτο βήμα είναι να ελέγξετε τα απαιτούμενα επίπεδα τάσης και ρεύματος του κυκλώματος όπου θα χρησιμοποιηθεί ο διακόπτης.Ο επιλεγμένος συρόμενος διακόπτης πρέπει να έχει ηλεκτρικές ονομασίες που υποστηρίζουν με ασφάλεια αυτές τις τιμές.Η επιλογή ενός διακόπτη με κατάλληλη βαθμολογία βοηθά στην αποφυγή υπερθέρμανσης και διασφαλίζει σταθερή λειτουργία του κυκλώματος.

2. Επιλέξτε τον κατάλληλο τύπο τοποθέτησης

Οι συρόμενοι διακόπτες διατίθενται σε διαφορετικά στυλ τοποθέτησης, όπως τοποθέτηση PCB ή τοποθέτηση πίνακα.Ο τύπος τοποθέτησης πρέπει να ταιριάζει με το μηχανικό σχέδιο της συσκευής ή της πλακέτας κυκλώματος.Η σωστή τοποθέτηση διασφαλίζει ότι ο διακόπτης εφαρμόζει με ασφάλεια και λειτουργεί αξιόπιστα κατά τη λειτουργία.

3. Εξετάστε το μέγεθος και τις διαστάσεις του διακόπτη

Το φυσικό μέγεθος του συρόμενου διακόπτη πρέπει να ταιριάζει με τον διαθέσιμο χώρο στη συσκευή.Θα πρέπει να ελέγξετε τις διαστάσεις του διακόπτη, την απόσταση των ακροδεκτών και την απόσταση διαδρομής του ολισθητήρα.Ένας διακόπτης κατάλληλου μεγέθους εξασφαλίζει ομαλή εγκατάσταση και άνετη λειτουργία.

4. Ελέγξτε τον Απαιτούμενο αριθμό πόλων και βολών

Διαφορετικές διαμορφώσεις συρόμενου διακόπτη παρέχουν διαφορετικές επιλογές σύνδεσης για ηλεκτρικά κυκλώματα.Η απαιτούμενη διάταξη πόλων και ρίψης πρέπει να ταιριάζει με την προβλεπόμενη λειτουργία ελέγχου κυκλώματος.Η επιλογή της σωστής διαμόρφωσης διασφαλίζει ότι ο διακόπτης εκτελεί την επιθυμητή εργασία μεταγωγής.

5. Αξιολογήστε την αντοχή και τη μηχανική ζωή

Ο βαθμός μηχανικής διάρκειας ζωής υποδεικνύει πόσους κύκλους μεταγωγής μπορεί να εκτελέσει ο συρόμενος διακόπτης πριν εμφανιστεί φθορά.Οι συσκευές που απαιτούν συχνή εναλλαγή θα πρέπει να χρησιμοποιούν διακόπτες σχεδιασμένους για μεγαλύτερη μηχανική ζωή.Αυτό βοηθά στη διατήρηση της αξιόπιστης απόδοσης σε παρατεταμένη χρήση.

6. Λάβετε υπόψη τις Περιβαλλοντικές Συνθήκες

Περιβαλλοντικοί παράγοντες όπως η θερμοκρασία, η υγρασία και η σκόνη μπορούν να επηρεάσουν την απόδοση του διακόπτη.Η επιλογή ενός διακόπτη σχεδιασμένου για το αναμενόμενο περιβάλλον λειτουργίας βελτιώνει τη μακροπρόθεσμη αξιοπιστία.Αυτό είναι ιδιαίτερα σημαντικό για συσκευές που χρησιμοποιούνται σε σκληρές ή εξωτερικές συνθήκες.

Συμπέρασμα

Οι συρόμενοι διακόπτες είναι απλές και αξιόπιστες συσκευές που χρησιμοποιούνται για τον έλεγχο των ηλεκτρικών κυκλωμάτων με συρόμενη κίνηση.Το μικρό τους μέγεθος, το χαμηλό κόστος και η εύκολη λειτουργία τους τα καθιστούν κοινά σε πολλές ηλεκτρονικές συσκευές και πλακέτες κυκλωμάτων.Η κατανόηση των εξαρτημάτων, της αρχής λειτουργίας, των τύπων και των προδιαγραφών τους βοηθά στην επιλογή του σωστού διακόπτη για ένα κύκλωμα.Η επιλογή του σωστού συρόμενου διακόπτη με βάση την ηλεκτρική βαθμολογία, το μέγεθος και τη διαμόρφωση εξασφαλίζει ασφαλή και αποτελεσματικό έλεγχο του κυκλώματος.
