Μέθοδοι γείωσης θωράκισης: Πώς να μειώσετε το EMI σε καλωδιακά συστήματα

Η γείωση θωράκισης σάς βοηθά να προστατεύσετε τα σήματα σας από ηλεκτρομαγνητικές παρεμβολές και ανεπιθύμητο θόρυβο σε ηλεκτρονικά συστήματα.Σε αυτό το άρθρο, θα μάθετε τι είναι η γείωση θωράκισης και πώς διαφέρει από τη γείωση σήματος.Θα κατανοήσετε επίσης τις βασικές μεθόδους που χρησιμοποιούνται για συστήματα χαμηλής συχνότητας, υψηλής συχνότητας και μικτών συχνοτήτων.Επιπλέον, θα εξερευνήσετε τύπους καλωδίων, κοινά λάθη και πού χρησιμοποιούνται αυτές οι μέθοδοι.

Κατάλογος

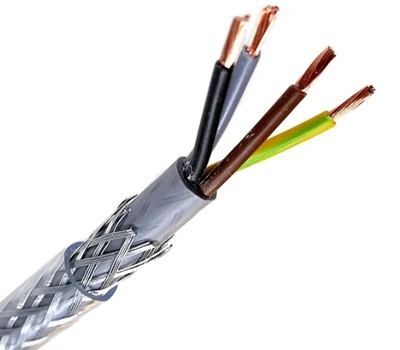

Εικόνα 1. Θωρακισμένη δομή καλωδίου

Τι είναι η γείωση θωράκισης;

Η γείωση θωράκισης είναι η διαδικασία σύνδεσης της αγώγιμης θωράκισης ενός καλωδίου σε μια γείωση αναφοράς για τη μείωση των ηλεκτρομαγνητικών παρεμβολών (EMI) και του ανεπιθύμητου θορύβου.Η ασπίδα, συνήθως κατασκευασμένη από πλεγμένο χαλκό ή φύλλο όπως φαίνεται στο Σχήμα 1, λειτουργεί ως φράγμα που εμποδίζει τις εξωτερικές ηλεκτρικές διαταραχές να επηρεάσουν το σήμα στο εσωτερικό.Κατευθύνοντας τις παρεμβολές στη γείωση, συμβάλλει στη διατήρηση της ακεραιότητας του σήματος και βελτιώνει τη συνολική απόδοση του συστήματος.Αυτή η μέθοδος χρησιμοποιείται ευρέως σε ηλεκτρονικά συστήματα όπου τα σταθερά και καθαρά σήματα είναι σημαντικά.Αποτελεί βασικό μέρος του σχεδιασμού ηλεκτρομαγνητικής συμβατότητας (EMC).

Σε αντίθεση με τη γείωση σήματος, η οποία παρέχει μια διαδρομή επιστροφής για το ρεύμα σε ένα κύκλωμα, η γείωση θωράκισης εστιάζει μόνο στην προστασία των σημάτων από το θόρυβο.Δεν μεταφέρει κανονικό ρεύμα λειτουργίας, αλλά χειρίζεται επαγόμενες παρεμβολές.Αυτή η διάκριση είναι σημαντική γιατί η ανάμειξη αυτών των ρόλων μπορεί να οδηγήσει σε προβλήματα απόδοσης.Η γείωση θωράκισης έχει σχεδιαστεί για να απομονώνει το θόρυβο, ενώ η γείωση σήματος διασφαλίζει τη σωστή λειτουργία του κυκλώματος.Η διατήρηση αυτών των λειτουργιών χωριστά συμβάλλει στη βελτίωση της αξιοπιστίας και στη μείωση των ηλεκτρικών διαταραχών.

Μέθοδος γείωσης θωράκισης χαμηλής συχνότητας

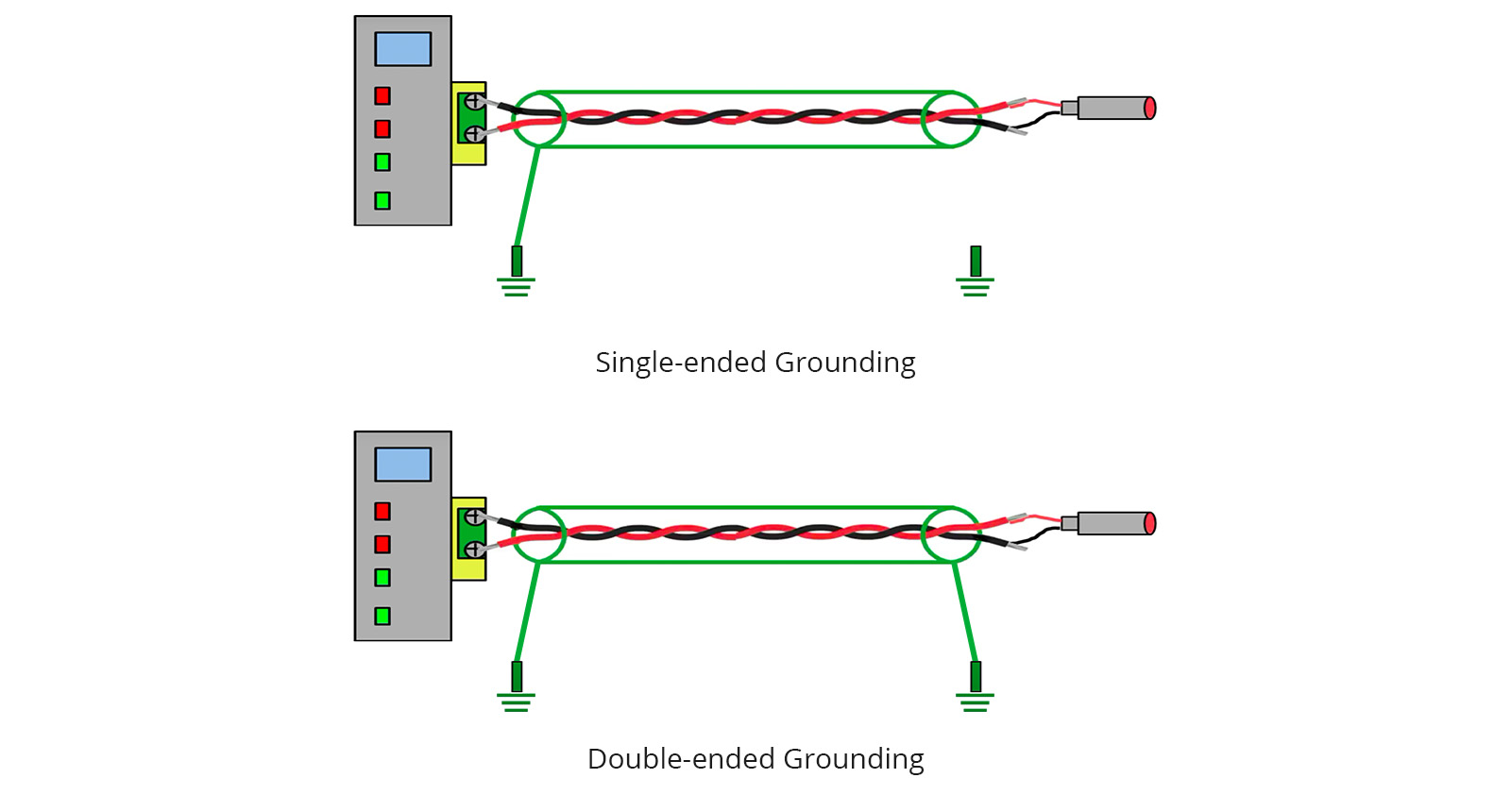

Εικόνα 2. Γείωση με ένα άκρο και διπλό άκρο

Η γείωση θωράκισης χαμηλής συχνότητας είναι μια μέθοδος που χρησιμοποιείται για τη μείωση του θορύβου σε συστήματα που λειτουργούν σε χαμηλότερες συχνότητες σήματος, συνήθως κάτω από μερικά kilohertz.Σε αυτή την προσέγγιση, η θωράκιση του καλωδίου γειώνεται μόνο σε ένα σημείο, γνωστή ως γείωση ενός σημείου.Αυτή η μέθοδος αποτρέπει τα κυκλοφορούντα ρεύματα, που ονομάζονται επίσης βρόχοι γείωσης, τα οποία μπορούν να εισάγουν ανεπιθύμητο θόρυβο στο σύστημα.Το σημείο γείωσης επιλέγεται συνήθως είτε στην πηγή του σήματος είτε στο φορτίο, ανάλογα με το σχεδιασμό του συστήματος.Όπως φαίνεται στο Σχήμα 2, η γείωση στο ένα άκρο εξασφαλίζει μια σταθερή αναφορά χωρίς τη δημιουργία διαδρομής βρόχου.Αυτή η τεχνική είναι απλή και αποτελεσματική για εφαρμογές χαμηλής συχνότητας.

Η γείωση ενός σημείου λειτουργεί εξαλείφοντας πολλαπλές διαδρομές γείωσης που θα μπορούσαν να επιτρέψουν τη ροή ρεύματος μέσω της θωράκισης.Όταν και τα δύο άκρα είναι γειωμένα σε χαμηλές συχνότητες, οι διαφορές στο δυναμικό γείωσης μπορεί να προκαλέσουν την κυκλοφορία ρευμάτων θορύβου.Με τη γείωση μόνο του ενός άκρου, η ασπίδα λειτουργεί καθαρά ως προστατευτικό φράγμα και όχι ως τρέχουσα διαδρομή.Η επιλογή μεταξύ γείωσης άκρου πηγής και γείωσης άκρου φορτίου εξαρτάται από το πού είναι πιο πιθανό να εισέλθει ο θόρυβος στο σύστημα.Αυτή η μέθοδος χρησιμοποιείται συνήθως σε συστήματα ήχου, όργανα και κυκλώματα ελέγχου.Παρέχει αξιόπιστη μείωση θορύβου χωρίς να προσθέτει πολυπλοκότητα στη σχεδίαση.

Μέθοδος γείωσης ασπίδας υψηλής συχνότητας

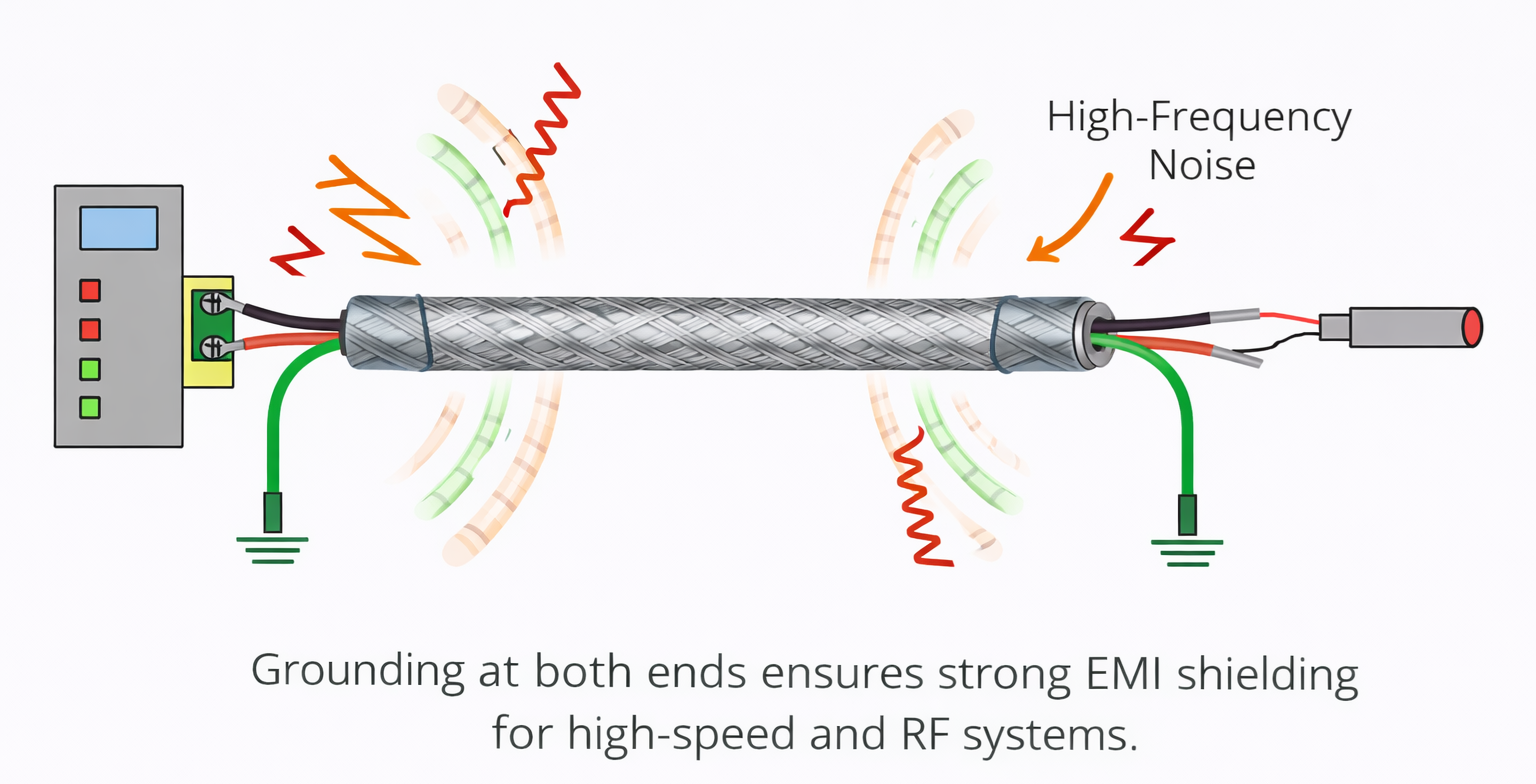

Εικόνα 3. Μέθοδος γείωσης ασπίδας υψηλής συχνότητας

Η γείωση ασπίδας υψηλής συχνότητας είναι μια τεχνική που χρησιμοποιείται για τον έλεγχο των ηλεκτρομαγνητικών παρεμβολών σε συστήματα που λειτουργούν σε υψηλές συχνότητες.Σε αυτές τις συχνότητες, ο θόρυβος συμπεριφέρεται διαφορετικά και μπορεί εύκολα να συνδεθεί σε καλώδια μέσω ηλεκτρομαγνητικών πεδίων.Για να αντιμετωπιστεί αυτό, η θωράκιση πρέπει να γειωθεί σε πολλά σημεία, συνήθως και στα δύο άκρα του καλωδίου.Αυτό δημιουργεί μια διαδρομή χαμηλής αντίστασης που επιτρέπει στον θόρυβο υψηλής συχνότητας να αποστραγγίζεται αποτελεσματικά στη γείωση.Σε αντίθεση με τις μεθόδους χαμηλής συχνότητας, ο στόχος εδώ είναι να ελαχιστοποιηθεί η σύνθετη αντίσταση αντί να αποτραπούν οι βρόχοι ρεύματος.Αυτή η προσέγγιση είναι καλή σε συστήματα υψηλής ταχύτητας και ραδιοσυχνοτήτων.

Η γείωση και στα δύο άκρα βελτιώνει την αποτελεσματικότητα της θωράκισης μειώνοντας την σύνθετη αντίσταση της θωράκισης σε όλο το μήκος της.Σε υψηλές συχνότητες, ακόμη και μικρά κενά ή μη γειωμένα τμήματα μπορούν να λειτουργήσουν σαν κεραίες, επιτρέποντας την είσοδο ή τη διαφυγή του θορύβου.Συνδέοντας και τα δύο άκρα με τη γείωση, η ασπίδα σχηματίζει ένα συνεχές φράγμα κατά των παρεμβολών.Αυτή η μέθοδος ενισχύει την καταστολή EMI και εξασφαλίζει καλύτερη ποιότητα σήματος σε απαιτητικά περιβάλλοντα.Χρησιμοποιείται ευρέως σε συστήματα επικοινωνίας, γραμμές δεδομένων υψηλής ταχύτητας και εφαρμογές ραδιοσυχνοτήτων.Η σωστή εφαρμογή εξασφαλίζει ισχυρή προστασία από εξωτερικές πηγές θορύβου.

Τεχνική γείωσης υβριδικής ασπίδας

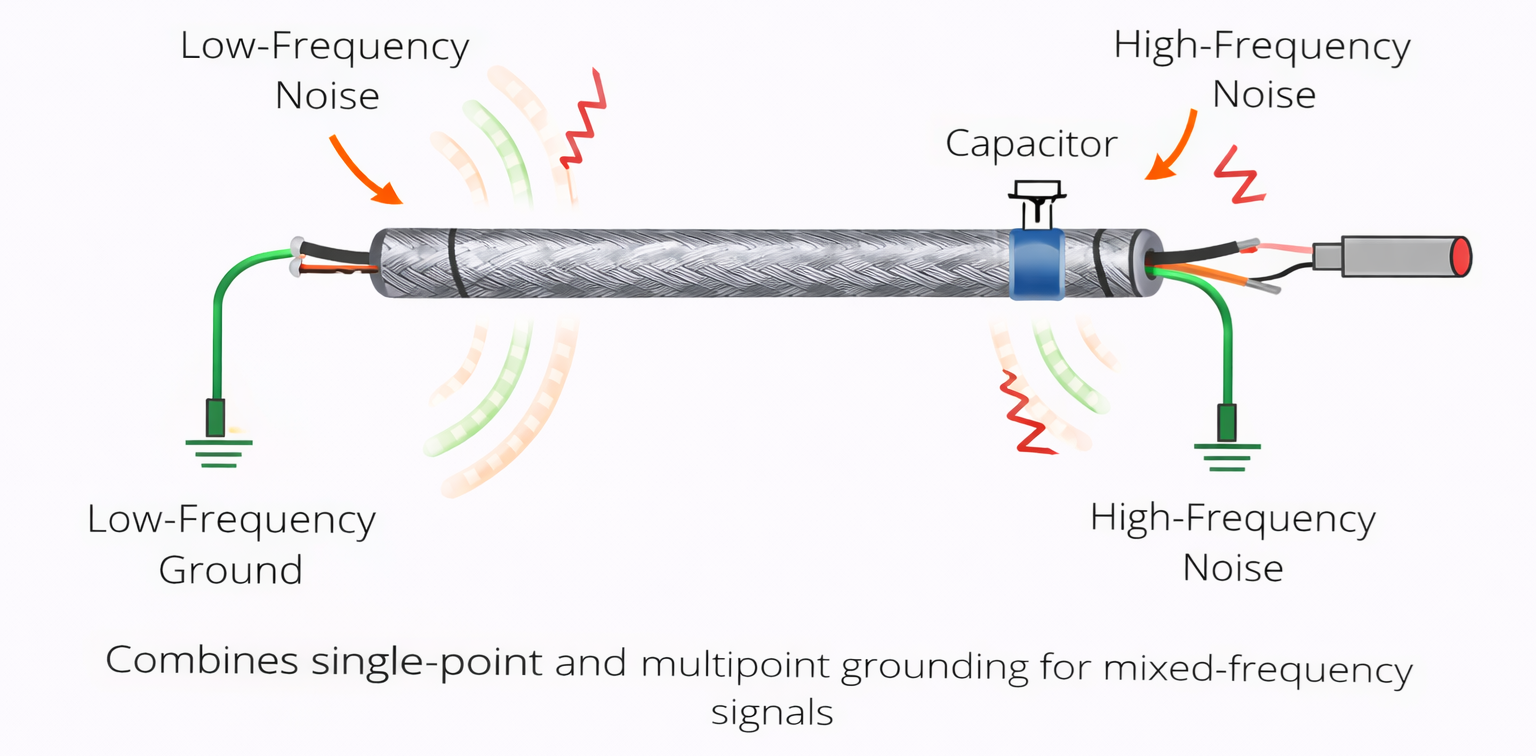

Εικόνα 4. Τεχνική γείωσης υβριδικής θωράκισης

Η γείωση υβριδικής θωράκισης είναι μια μέθοδος που συνδυάζει γείωση ενός σημείου και πολλαπλών σημείων για τη διαχείριση συστημάτων με σήματα μικτής συχνότητας.Χρησιμοποιεί εξαρτήματα όπως πυκνωτές για να επιτρέψει στον θόρυβο υψηλής συχνότητας να περάσει στη γείωση ενώ εμποδίζει τα ρεύματα χαμηλής συχνότητας.Αυτή η προσέγγιση παρέχει ευελιξία αντιμετωπίζοντας παρεμβολές τόσο χαμηλής όσο και υψηλής συχνότητας σε ένα μόνο σχέδιο.Η θωράκιση μπορεί να είναι απευθείας γειωμένη στο ένα άκρο ενώ συνδέεται μέσω ενός πυκνωτή στο άλλο άκρο.Αυτό δημιουργεί μια ελεγχόμενη διαδρομή για διαφορετικούς τύπους θορύβου.Χρησιμοποιείται συνήθως σε πολύπλοκα ηλεκτρονικά συστήματα.

Αυτή η τεχνική λειτουργεί διαχωρίζοντας τον τρόπο με τον οποίο διαφορετικές συχνότητες αλληλεπιδρούν με την ασπίδα.Τα σήματα χαμηλής συχνότητας ελέγχονται με τον περιορισμό των συνδέσεων γείωσης, ενώ ο θόρυβος υψηλής συχνότητας ανακατευθύνεται με ασφάλεια μέσω χωρητικών διαδρομών.Ο πυκνωτής λειτουργεί ως στοιχείο που εξαρτάται από τη συχνότητα, επιτρέποντας τη διέλευση μόνο ανεπιθύμητων σημάτων υψηλής συχνότητας.Αυτό βοηθά στη διατήρηση της σταθερότητας του σήματος χωρίς την εισαγωγή προβλημάτων βρόχου γείωσης.Η υβριδική γείωση είναι χρήσιμη σε συστήματα όπου υπάρχουν αναλογικά και ψηφιακά σήματα.Προσφέρει μια ισορροπημένη λύση για τη βελτίωση της συνολικής ηλεκτρομαγνητικής συμβατότητας.

Θωρακισμένη γείωση καλωδίου διπλής στρώσης

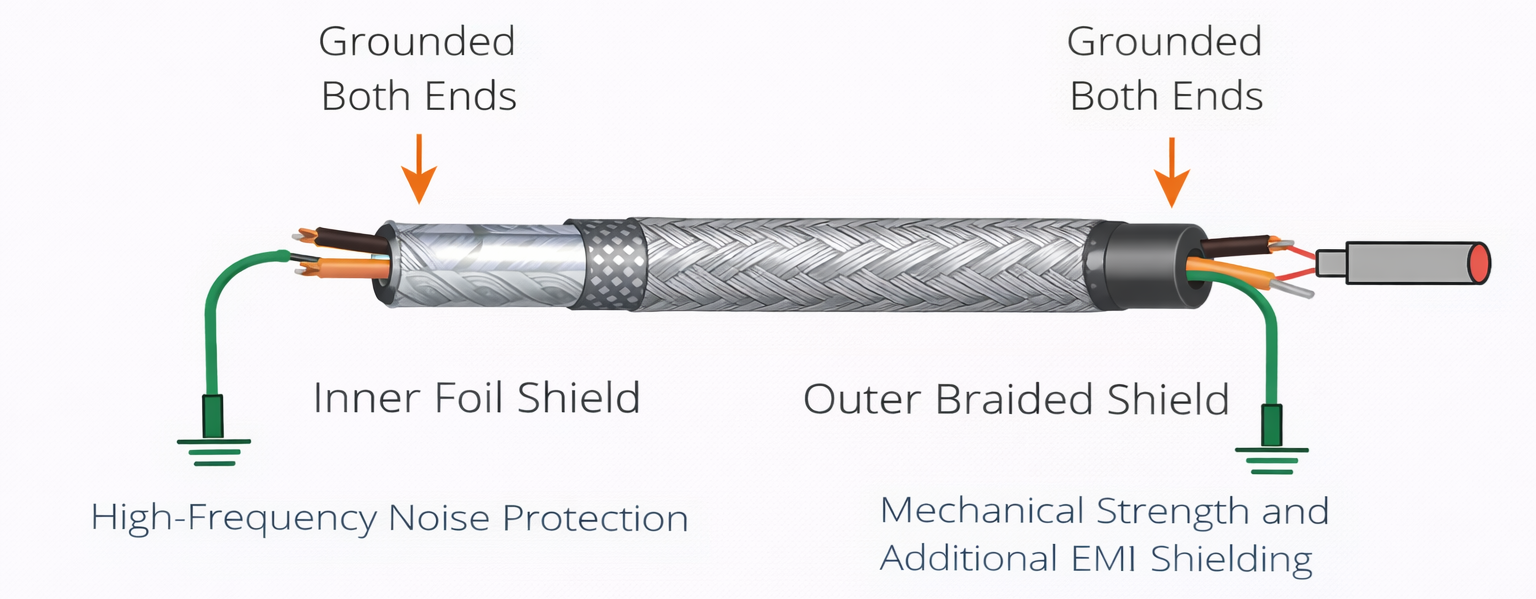

Εικόνα 5. Θωρακισμένη γείωση καλωδίου διπλής στρώσης

Η θωρακισμένη γείωση καλωδίου διπλής στρώσης αναφέρεται στη χρήση καλωδίων με δύο ξεχωριστά στρώματα θωράκισης, συνήθως μια εσωτερική θωράκιση από φύλλο και μια εξωτερική πλεγμένη θωράκιση.Κάθε στρώμα εξυπηρετεί διαφορετικό σκοπό στην προστασία των σημάτων από παρεμβολές.Η εσωτερική θωράκιση παρέχει προστασία από το θόρυβο υψηλής συχνότητας, ενώ η εξωτερική θωράκιση προσφέρει μηχανική αντοχή και πρόσθετη θωράκιση EMI.Η σωστή γείωση αυτών των στρωμάτων είναι σημαντική για τη μεγιστοποίηση της αποτελεσματικότητάς τους.Κάθε θωράκιση μπορεί να γειωθεί διαφορετικά ανάλογα με τις απαιτήσεις του συστήματος.Αυτή η μέθοδος χρησιμοποιείται συχνά σε εφαρμογές υψηλής απόδοσης.

Σε πολλά σχέδια, η εξωτερική θωράκιση γειώνεται και στα δύο άκρα για να παρέχει ισχυρή προστασία EMI, ενώ η εσωτερική θωράκιση μπορεί να γειώνεται στο ένα άκρο για την αποφυγή ανεπιθύμητων ρευμάτων.Αυτός ο διαχωρισμός βοηθά στον έλεγχο του τρόπου διαχείρισης του θορύβου μέσα στο καλώδιο.Η δομή δύο επιπέδων βελτιώνει την απόδοση θωράκισης σε ένα ευρύ φάσμα συχνοτήτων.Χρησιμοποιείται συνήθως σε ευαίσθητα συστήματα, όπως ιατρικές συσκευές, εξοπλισμός επικοινωνίας και βιομηχανικούς ελέγχους.Η σωστή γείωση διασφαλίζει ότι και τα δύο στρώματα λειτουργούν μαζί χωρίς παρεμβολές.Αυτή η προσέγγιση ενισχύει την αξιοπιστία του σήματος και μειώνει την έκθεση στο θόρυβο.

Πώς να επιλέξετε τη σωστή μέθοδο γείωσης θωράκισης;

Η επιλογή της σωστής μεθόδου γείωσης θωράκισης εξαρτάται από τη συχνότητα και το περιβάλλον θορύβου του συστήματός σας.

Αρχικά, προσδιορίστε εάν το σύστημά σας λειτουργεί σε χαμηλές ή υψηλές συχνότητες.Τα συστήματα χαμηλής συχνότητας συνήθως επωφελούνται από τη γείωση ενός σημείου, ενώ τα συστήματα υψηλής συχνότητας απαιτούν γείωση πολλαπλών σημείων.Η κατανόηση αυτής της διαφοράς βοηθά στην αποφυγή προβλημάτων απόδοσης.Αυτό το βήμα διασφαλίζει ότι η μέθοδος ταιριάζει με τη συμπεριφορά του σήματος.Αποτελεί το θεμέλιο της απόφασής σας.

Στη συνέχεια, αξιολογήστε τον τύπο του καλωδίου που χρησιμοποιείται στο σύστημά σας.Τα θωρακισμένα καλώδια διαφέρουν ως προς την κατασκευή, συμπεριλαμβανομένων σχεδίων μονής και διπλής στρώσης.Η δομή του καλωδίου επηρεάζει τον τρόπο με τον οποίο πρέπει να εφαρμόζεται η γείωση.Η επιλογή της σωστής μεθόδου διασφαλίζει τη μέγιστη αποτελεσματικότητα θωράκισης.Αυτό το βήμα βοηθά επίσης στην αποφυγή σφαλμάτων εγκατάστασης.Η σωστή αξιολόγηση καλωδίων βελτιώνει τη συνολική αξιοπιστία του συστήματος.

Στη συνέχεια, εξετάστε το περιβάλλον γείωσης του συστήματος.Ελέγξτε για πιθανές διαφορές μεταξύ σημείων γείωσης που θα μπορούσαν να δημιουργήσουν θόρυβο.Μια σταθερή και σταθερή αναφορά στο έδαφος είναι σημαντική για την αποτελεσματική θωράκιση.Αυτό βοηθά στη μείωση των παρεμβολών και στη διατήρηση της ποιότητας του σήματος.Οι συνθήκες του εδάφους επηρεάζουν άμεσα την απόδοση.Η προσεκτική αξιολόγηση αποφεύγει μελλοντικά προβλήματα.

Μετά από αυτό, αναλύστε τις πηγές θορύβου στην εφαρμογή σας.Προσδιορίστε εάν οι παρεμβολές προέρχονται από εξωτερικό εξοπλισμό, γραμμές ρεύματος ή εσωτερικά κυκλώματα.Η γνώση της πηγής σάς βοηθά να επιλέξετε την πιο αποτελεσματική στρατηγική γείωσης.Αυτό το βήμα βελτιώνει τον έλεγχο EMI και τη σταθερότητα του συστήματος.Βοηθά επίσης στη βελτιστοποίηση της απόδοσης θωράκισης.Η ακριβής αναγνώριση οδηγεί σε καλύτερα αποτελέσματα.

Στη συνέχεια, αναθεωρήστε την πολυπλοκότητα του συστήματος και τους περιορισμούς σχεδιασμού.Ορισμένες μέθοδοι απαιτούν πρόσθετα στοιχεία ή προσεκτικό σχεδιασμό διάταξης.Επιλέξτε μια μέθοδο που ταιριάζει στο σχέδιό σας χωρίς να προσθέτετε περιττή πολυπλοκότητα.Αυτό εξασφαλίζει ευκολότερη εφαρμογή και συντήρηση.Η απλότητα συχνά βελτιώνει την αξιοπιστία.Ισορροπήστε την απόδοση με την πρακτικότητα.

Τέλος, δοκιμάστε και επικυρώστε τη μέθοδο που έχετε επιλέξει.Μετρήστε την απόδοση του συστήματος μετά την εφαρμογή της γείωσης.Ελέγξτε για μείωση θορύβου και σταθερότητα σήματος.Η δοκιμή διασφαλίζει ότι η μέθοδος λειτουργεί όπως αναμένεται στις συνθήκες.Επιτρέπει επίσης προσαρμογές εάν χρειάζεται.Απαιτείται επαλήθευση για την επίτευξη βέλτιστων αποτελεσμάτων.

Συνήθη λάθη στη γείωση προστατευτικών στρωμάτων

Απαιτείται η αποφυγή κοινών λαθών για αποτελεσματική απόδοση θωράκισης.

• Γείωση και των δύο άκρων σε χαμηλή συχνότητα ακούσια

Αυτό μπορεί να δημιουργήσει βρόχους γείωσης που εισάγουν ανεπιθύμητο θόρυβο στο σύστημα.Πολλά σχέδια παραβλέπουν αυτό το ζήτημα, οδηγώντας σε υποβαθμισμένη ποιότητα σήματος.Συχνά συμβαίνει όταν λαμβάνονται αποφάσεις γείωσης χωρίς να λαμβάνεται υπόψη η συχνότητα.Ο προσεκτικός σχεδιασμός βοηθά στην αποφυγή αυτού του προβλήματος.

• Χρησιμοποιώντας λάθος σημείο γείωσης

Η επιλογή μιας ακατάλληλης θέσης γείωσης μπορεί να μειώσει την αποτελεσματικότητα της θωράκισης.Εάν η αναφορά γείωσης είναι ασταθής, ο θόρυβος ενδέχεται να μην ανακατευθυνθεί σωστά.Αυτό μπορεί να οδηγήσει σε ασυνεπή απόδοση του συστήματος.Η σωστή επιλογή του σημείου γείωσης είναι σημαντική.

• Κακή ποιότητα σύνδεσης θωράκισης

Οι χαλαρές ή ημιτελείς συνδέσεις μπορούν να αυξήσουν την αντίσταση και να μειώσουν την απόδοση θωράκισης.Ακόμη και μικρά κενά μπορούν να επιτρέψουν την είσοδο θορύβου στο σύστημα.Η διασφάλιση σταθερών και συνεχών συνδέσεων βελτιώνει την απόδοση.Απαιτείται ποιοτική εγκατάσταση.

• Αγνοώντας τον τύπο και τη δομή του καλωδίου

Διαφορετικά καλώδια απαιτούν διαφορετικές προσεγγίσεις γείωσης.Η εφαρμογή της ίδιας μεθόδου σε όλα τα καλώδια μπορεί να οδηγήσει σε κακά αποτελέσματα.Η κατανόηση του σχεδιασμού του καλωδίου βοηθά στην επιλογή της σωστής τεχνικής.Αυτό αποφεύγει περιττά προβλήματα απόδοσης.

• Ακατάλληλη ανάμειξη σήματος και εδαφών θωράκισης

Ο συνδυασμός αυτών των γειώσεων μπορεί να εισάγει θόρυβο σε ευαίσθητα κυκλώματα.Το καθένα έχει διαφορετικό ρόλο και πρέπει να αντιμετωπίζεται ξεχωριστά.Η ακατάλληλη ανάμειξη μπορεί να μειώσει την αξιοπιστία του συστήματος.Ο καθαρός διαχωρισμός βελτιώνει την απόδοση.

• Έλλειψη δοκιμής μετά την εγκατάσταση

Η παράλειψη επικύρωσης μπορεί να αφήσει κρυφά ζητήματα στο σύστημα.Χωρίς δοκιμή, είναι δύσκολο να επιβεβαιωθεί εάν η γείωση είναι αποτελεσματική.Αυτό μπορεί να οδηγήσει σε μακροπρόθεσμα προβλήματα απόδοσης.Η δοκιμή διασφαλίζει τη σωστή εφαρμογή.

Εφαρμογές μεθόδων γείωσης στρώσης θωράκισης

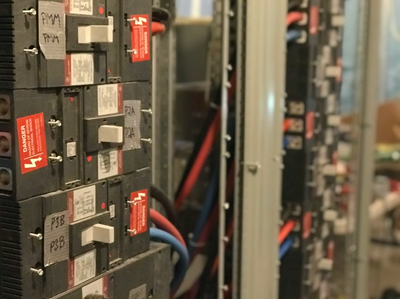

Εικόνα 6. Βιομηχανικός ηλεκτρικός πίνακας με θωρακισμένη καλωδίωση

Οι μέθοδοι γείωσης θωράκισης χρησιμοποιούνται ευρέως σε διαφορετικούς κλάδους για να εξασφαλιστεί αξιόπιστη μετάδοση σήματος.

1. Συστήματα ήχου

Η γείωση ασπίδας χρησιμοποιείται σε εξοπλισμό ήχου για την αποφυγή βουητού και θορύβου.Βοηθά στη διατήρηση της καθαρής ποιότητας ήχου μειώνοντας τις παρεμβολές.Η σωστή γείωση εξασφαλίζει σταθερή μετάδοση σήματος.Αυτό είναι σημαντικό τόσο σε καταναλωτικές όσο και σε επαγγελματικές ρυθμίσεις ήχου.

2. Συστήματα RF και Επικοινωνίας

Τα συστήματα υψηλής συχνότητας βασίζονται στην αποτελεσματική θωράκιση για την πρόληψη της απώλειας σήματος.Η γείωση βοηθά στον έλεγχο των ηλεκτρομαγνητικών παρεμβολών στις γραμμές επικοινωνίας.Εξασφαλίζει αξιόπιστη μετάδοση δεδομένων.Αυτό είναι καλό σε ασύρματο και δικτυακό εξοπλισμό.

3. Συστήματα Βιομηχανικού Ελέγχου

Σε βιομηχανικά περιβάλλοντα, ο ηλεκτρικός θόρυβος είναι κοινός λόγω των βαρέων μηχανημάτων.Η γείωση θωράκισης προστατεύει τα σήματα ελέγχου από παρεμβολές.Βελτιώνει τη σταθερότητα και την ακρίβεια του συστήματος.Αυτό είναι σημαντικό για συστήματα αυτοματισμού και παρακολούθησης.

4. Ιατρικός εξοπλισμός

Οι ευαίσθητες ιατρικές συσκευές απαιτούν καθαρά και σταθερά σήματα.Η γείωση θωράκισης βοηθά στην αποφυγή παρεμβολών που θα μπορούσαν να επηρεάσουν τις μετρήσεις.Εξασφαλίζει την ακριβή λειτουργία των διαγνωστικών εργαλείων.Η αξιοπιστία είναι μεγάλη σε εφαρμογές υγειονομικής περίθαλψης.

5. Συστήματα Μετάδοσης Δεδομένων

Τα καλώδια δεδομένων υψηλής ταχύτητας χρειάζονται ισχυρή θωράκιση για τη διατήρηση της ακεραιότητας του σήματος.Η γείωση μειώνει το θόρυβο που μπορεί να προκαλέσει σφάλματα δεδομένων.Υποστηρίζει σταθερή και γρήγορη επικοινωνία.Αυτό είναι εξαιρετικό στα σύγχρονα ψηφιακά συστήματα.

6. Συστήματα Διανομής Ενέργειας

Η γείωση θωράκισης χρησιμοποιείται για τον έλεγχο του θορύβου σε γραμμές και εξοπλισμό ηλεκτρικής ενέργειας.Βοηθά στην προστασία των ευαίσθητων εξαρτημάτων από ηλεκτρικές διαταραχές.Αυτό βελτιώνει την αποτελεσματικότητα και την ασφάλεια του συστήματος.Η σωστή γείωση είναι το κλειδί στα συστήματα διαχείρισης ενέργειας.

Συμπέρασμα

Η γείωση θωράκισης παίζει ρόλο στη διατήρηση της ακεραιότητας του σήματος κατευθύνοντας τις παρεμβολές μακριά από ευαίσθητα κυκλώματα.Διαφορετικές μέθοδοι, όπως γείωση ενός σημείου, πολλαπλών σημείων και υβριδικής γείωσης, εφαρμόζονται με βάση τη συχνότητα του συστήματος και τις απαιτήσεις σχεδιασμού.Η σωστή επιλογή καλωδίων, η στρατηγική γείωσης και οι πρακτικές εγκατάστασης επηρεάζουν σημαντικά τη συνολική απόδοση.Κατανοώντας αυτές τις αρχές και αποφεύγοντας κοινά σφάλματα, τα συστήματα μπορούν να επιτύχουν αξιόπιστη λειτουργία και αποτελεσματική μείωση του θορύβου.
