SX1278 Lora RF Module: Εφαρμογές, διασύνδεση και pinout

Αυτός ο σε βάθος οδηγός διερευνά τον εξελισσόμενο κόσμο επικοινωνίας του Διαδικτύου των πραγμάτων (IoT), τονίζοντας τους ρόλους που διαδραματίζουν οι Bluetooth, Wi-Fi και ο προηγμένος ελεγκτής PWM UC3843.Ρέφτει φως σε προκλήσεις όπως η περιορισμένη εμβέλεια και η υψηλή κατανάλωση ενέργειας, προσφέροντας καινοτόμες λύσεις για τη βελτίωση της συνδεσιμότητας σε μια σειρά εφαρμογών.Με λεπτομερώς τις περιπτώσεις πρακτικής χρήσης, τις διαμορφώσεις PINOUT και τις τεχνικές προδιαγραφές, ο οδηγός παρέχει έναν πολύτιμο πόρο για την κατανόηση του τρόπου με τον οποίο αυτές οι τεχνολογίες επιτρέπουν την απρόσκοπτη αλληλεπίδραση των συσκευών και την προώθηση της ανάπτυξης έξυπνων, συνδεδεμένων συστημάτων σε διαφορετικά περιβάλλοντα.

Κατάλογος

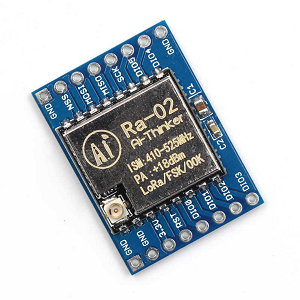

Επισκόπηση της μονάδας SX1278 Lora RF

Ο SX1278 Η μονάδα Lora RF επιτρέπει την αξιόπιστη ασύρματη επικοινωνία σε μεγάλες αποστάσεις διατηρώντας παράλληλα χαμηλή κατανάλωση ενέργειας.Χρησιμοποιεί τεχνολογία hopping συχνότητας για να εξασφαλίσει ισχυρή μετάδοση σήματος με ελάχιστη παρεμβολή, ακόμη και σε προκλητικά περιβάλλοντα.Λειτουργώντας σε μια συγκεκριμένη ζώνη συχνοτήτων, η ενότητα παρέχει μια σταθερή σύνδεση χωρίς να απαιτεί επιπλέον ενίσχυση.Οι προηγμένες τεχνικές διαμόρφωσης και η υψηλή ευαισθησία του επιτρέπουν να ανιχνεύει ακόμη και πολύ αδύναμα σήματα, εξασφαλίζοντας τη βέλτιστη απόδοση σε διάφορες συνθήκες.Αυτή η ενότητα χρησιμοποιείται ευρέως σε βιομηχανίες όπως η γεωργία και οι έξυπνες πόλεις, υποστηρίζοντας συσκευές IoT με αποτελεσματική και σταθερή μετάδοση δεδομένων.Προσφέρει ευρεία κάλυψη δικτύου και παίζει ρόλο στη δημιουργία αξιόπιστων συστημάτων επικοινωνίας για διαφορετικές εφαρμογές.

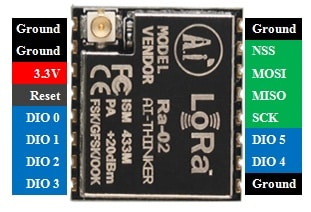

SX1278 Lora RF Διαμόρφωση PIN MODULE PIN

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
Ακροδέκτης 1	ΜΥΡΜΗΓΚΙ	Συνδέεται με την κεραία.
Καρφίτσες 2, 9, 16	ΑΕΔ	Κοινές καρφίτσες εδάφους για ελεγκτές και τροφοδοσία.
Καρφίτσα 3	3.3V	Παρέχει την τροφοδοσία ρεύματος στη μονάδα.
Ακροδέκτης 4	ΕΠΑΝΑΦΟΡΑ	Επαναφέρει τη μονάδα μέσω ενός εξωτερικού σήματος.
Καρφίτσες 5 έως 11	Dio0 σε dio5	Εκτελέστε λειτουργίες εισόδου/εξόδου και είναι προσαρμόσιμες, παρόμοιες με καρφίτσες διακοπής.
Καρφίτσα 12	SCK	Παρέχει τον παλμό ρολογιού (CLK) κατά τη διάρκεια της επικοινωνίας SPI.
Πείρος 13	Miso (Δάσκαλος στο Slave Out)	Επιτρέπει τη μετάδοση δεδομένων από τη μονάδα (σκλάβος) στο ελεγκτής (κύριος).
Πείρος 14	Mosi (Master Out Slave In)	Λαμβάνει δεδομένα από τον ελεγκτή (master).
Pin 15	NSS	Ενεργοποιεί τον σκλάβο κατά τη διάρκεια της επικοινωνίας SPI.

SX1278 Χαρακτηριστικά και προδιαγραφές Module Lora RF

Χαρακτηριστικό/προδιαγραφές	Περιγραφή
Τύπος	Μόντεμ Lora RF
Τάση λειτουργίας	3.3V
Συχνότητα λειτουργίας	433 MHz
Τεχνικές διαμόρφωσης	FSK, MSK, GFSK, GMSK, Lora
Μέγεθος πακέτου	256 bytes
Ευαισθησία	-148 DBM
Αναλογία απόρριψης καναλιών (CRR)	56 dB
Μέγιστη ευαισθησία λήψης	-139 DBM
Υλικό	Μέταλλο
Μεταδόση ισχύος	0,1 W
Διαστάσεις	17 mm x 16,5 mm
Συμβατές τεχνολογίες	FM και FDMA
FIFO TX/RX	256-bit
Ανίχνευση καναλιού RSSI	Υποστηριζόμενος
Κατανάλωση ενέργειας	Χαμηλή χρήση ισχύος: 10 έως 12 mA
Απόσταση μετάδοσης	Έως 5 χλμ.
Λειτουργία μετάδοσης	FIFO ή άμεση λειτουργία
Μετάδοση δεδομένων μη μπλοκαρίσματος	Υποστηριζόμενος
Μέθοδοι διαμόρφωσης	OOK, GFSK, GMSK, FSK
Κεραία	Εξωτερική κεραία για εκτεταμένο εύρος, κατασκευασμένο από το Semtech
Παράμετροι που μπορούν να διαμορφωθούν από το χρήστη	Ποσοστό διόρθωσης σφάλματος, εύρος ζώνης, παράγοντας εξάπλωσης
Χειρισμός σημάτων	Διάφορα σήματα μπορούν να μεταδώσουν μέσω παρόμοιου καναλιού χωρίς παρεμβολή
Υποστήριξη κατά του jamming	Υποστήριξη καναλιού 56 db super anti-jamming

Διασύνδεση SX1278 Lora RF Module με Arduino

Η σύνδεση της μονάδας SX1278 LORA RF σε ένα Arduino περιλαμβάνει τη δημιουργία ενός ζεύγους-δέκτη πομπού χρησιμοποιώντας δύο πίνακες Arduino UNO.Η μονάδα SX1278 λειτουργεί σε συχνότητα 433MHz, παρέχοντας μια αξιόπιστη λύση χαμηλής ισχύος για ασφαλή ασύρματη επικοινωνία μεγάλης εμβέλειας.Αυτό το καθιστά πολύτιμο για εφαρμογές IoT (Internet of Things) και M2M (μηχάνημα σε μηχανή).Με αυτή τη ρύθμιση, συσκευές όπως αισθητήρες και πύλες μπορούν να επικοινωνούν ασύρματα, σχηματίζοντας τη ραχοκοκαλιά των σύγχρονων συστημάτων αυτοματισμού.Η διασύνδεση απαιτεί συγκεκριμένο υλικό: δύο μονάδες SX1278 LORA, δύο πίνακες Arduino UNO, ένας αισθητήρας DHT11 για μετρήσεις θερμοκρασίας και υγρασίας, μια μονάδα LCD 16 × 2 για την εμφάνιση δεδομένων και τα καλώδια Jumper για συνδέσεις.Ο πομπός συλλέγει περιβαλλοντικά δεδομένα χρησιμοποιώντας τον αισθητήρα DHT11 και το στέλνει ασύρματα στον δέκτη, ο οποίος εμφανίζει τα δεδομένα στην οθόνη LCD.

Μεταφορά πλευρά: Ρύθμιση της Lora με Arduino

Για να διαμορφώσετε τον πομπό, είναι απαραίτητη η ακριβής καλωδίωση μεταξύ της μονάδας SX1278 LORA και του Arduino UNO.Η ενότητα περιλαμβάνει 16 ακίδες, μεταξύ των οποίων 6 είναι GPIO και 4 είναι καρφίτσες γείωσης.Οι κατάλληλες συνδέσεις εξασφαλίζουν έναν σταθερό σύνδεσμο επικοινωνίας.Πρώτον, συνδέστε τους ακροδέκτες 3,3V και γείωσης της μονάδας Lora στις αντίστοιχες ακίδες του Arduino.Στη συνέχεια, χρησιμοποιήστε καλώδια Jumper για να συνδέσετε τις ακίδες επικοινωνίας: NSS, DIO0, SCK, MISO, MOSI και RST σε συγκεκριμένες ψηφιακές ακίδες Arduino.Στη συνέχεια, συνδέστε τον αισθητήρα DHT11 στο Arduino.Αυτός ο αισθητήρας μετρά τη θερμοκρασία και την υγρασία, σχηματίζοντας τα δεδομένα που πρόκειται να μεταδοθούν.Αυτή η διαμόρφωση προετοιμάζει τον πομπό για τη συλλογή περιβαλλοντικών δεδομένων και την αποστολή ασύρματα.Η αξιοπιστία της μετάδοσης εξαρτάται τόσο από τις ακριβείς αναθέσεις PIN όσο και από τη συμβατότητα του υλικού.Μόλις λειτουργήσει, αυτό το σύστημα είναι κατάλληλο για εφαρμογές όπως η παρακολούθηση απομακρυσμένων δεδομένων ή η μεταφορά δεδομένων μεγάλων αποστάσεων.

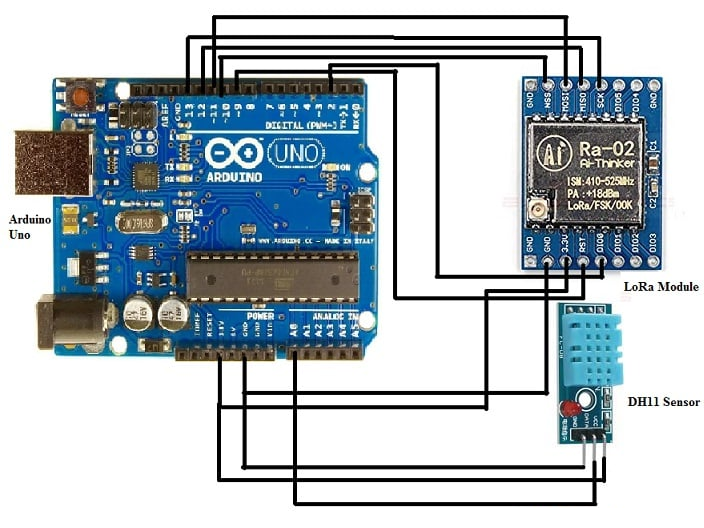

Διασύνδεση Lora με Arduino Uno στη μετάδοση πλευράς

Λήψη πλευρά: Ρύθμιση της Lora με Arduino και LCD οθόνη

Η πλευρά παραλαβής επαναλαμβάνει μεγάλο μέρος της ρύθμισης του πομπού, αλλά περιλαμβάνει μια μονάδα LCD 16 × 2 για απεικόνιση δεδομένων.Οι συνδέσεις της μονάδας Lora (ακροδέκτες ισχύος και επικοινωνίας) είναι ίδιες με τον πομπό, εξασφαλίζοντας συνεπή απόδοση και στα δύο άκρα.Η μονάδα LCD απαιτεί πρόσθετες συνδέσεις για γραμμές ισχύος, δεδομένων και ελέγχου, ως εξής:

• Συνδέστε το VSS σε GND και VDD σε 5V για ισχύ.

• Συνδέστε το VO σε GND για να ελέγξετε την αντίθεση.

• Οι γραμμές σύνδεσης RS, RW, E και δεδομένων (D4 έως D7) με αντίστοιχες καρφίτσες Arduino.

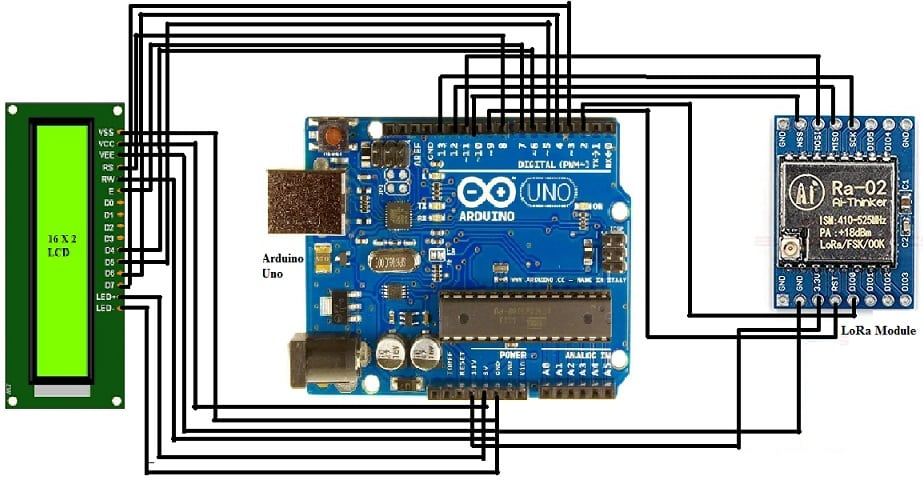

Διασύνδεση Lora με Arduino Uno στην πλευρά του δέκτη

Κωδικός Arduino: Ρύθμιση του πομπού και του δέκτη

Η διαδικασία κωδικοποίησης αξιοποιεί τις βιβλιοθήκες του Arduino για τη διαχείριση της εισόδου του αισθητήρα, της μετάδοσης δεδομένων και της υποδοχής.Ο κώδικας του πομπού χρησιμοποιεί τις βιβλιοθήκες SPI, Lora και DHT για να συλλέξει δεδομένα θερμοκρασίας και υγρασίας, να το διαμορφώσει και να το στείλει πάνω από τη μονάδα Lora.Τα βήματα στον κωδικό περιλαμβάνουν:

• Αρχικοποίηση της συχνότητας LORA στα 433MHz.

• Δεδομένα αισθητήρα ανάγνωσης χρησιμοποιώντας τη βιβλιοθήκη DHT.

• Μορφοποίηση των δεδομένων με οριοθέτη ('C') για ευκολότερη αποκωδικοποίηση από τον δέκτη.

• Μεταβίβαση των μορφοποιημένων δεδομένων.

Ο κωδικός του δέκτη έχει σχεδιαστεί για να αποκωδικοποιεί τα εισερχόμενα πακέτα και να εμφανίζει τα εξαγόμενα δεδομένα στην οθόνη LCD.Εκτελεί τις ακόλουθες εργασίες:

• Ρυθμίζει τη μονάδα Lora για να ακούσει τα πακέτα δεδομένων.

• Αποσυνδέει τα πακέτα, εξασφαλίζοντας ότι η μορφή ταιριάζει με τον οριοθέτη.

• Ενημερώνει την οθόνη LCD με τις μετρήσεις θερμοκρασίας και υγρασίας.

Εφαρμογές μονάδων SX1278 Lora RF

Προχωρημένη γεωργία

Η μονάδα SX1278 Lora RF παίζει ρόλο στον εκσυγχρονισμό της γεωργίας μέσω των δυνατοτήτων επικοινωνίας μεγάλης εμβέλειας.Με την ενεργοποίηση της ανταλλαγής δεδομένων μεταξύ των αισθητήρων που διαδίδονται σε τεράστιες γεωργικές εκτάσεις, αυτές οι ενότητες βοηθούν τους αγρότες να παρακολουθούν την υγεία των καλλιεργειών, την υγρασία του εδάφους και τις περιβαλλοντικές συνθήκες.Αυτό επιτρέπει την πιο έξυπνη λήψη αποφάσεων, τις βελτιωμένες αποδόσεις και την καλύτερη διαχείριση των πόρων.Οι αγρότες έχουν δει αυξημένη παραγωγικότητα και ισχυρότερη δέσμευση για βιώσιμες πρακτικές, υπογραμμίζοντας τον αντίκτυπο της ενότητας στην οδήγηση καινοτομίας στη γεωργία.

Ενίσχυση της συνδεσιμότητας του IoT

Η μονάδα SX1278 είναι ένας πυρήνας για τα οικοσυστήματα IoT, ενεργοποιώντας τις εξελίξεις σε τομείς όπως οι έξυπνες πόλεις και η υγειονομική περίθαλψη.Η ικανότητά του να παρέχει επικοινωνία χαμηλής ενέργειας, σε μεγάλες αποστάσεις εξασφαλίζει αξιόπιστες συνδέσεις ακόμη και στα πιο σύνθετα δίκτυα.Αυτή η αξιοπιστία είναι σημαντική καθώς το IoT συνεχίζει να επεκτείνεται, με την ενότητα να ανταποκρίνεται στην αυξανόμενη ανάγκη για σταθερή επικοινωνία υψηλής απόδοσης σε πολλές συσκευές.Πολλοί βλέπουν το SX1278 ως καλό για την οικοδόμηση κλιμακωτών, μελλοντικών υποδομών IoT.

Υποστήριξη της βιομηχανικής απόδοσης

Στα βιομηχανικά περιβάλλοντα, οι μονάδες SX1278 ενισχύουν την απομακρυσμένη παρακολούθηση και τη διαχείριση περιουσιακών στοιχείων.Εξασφαλίζουν μια σταθερή ροή δεδομένων αισθητήρων στα κεντρικά συστήματα, επιτρέποντας καλύτερες λειτουργίες, προγνωστική συντήρηση και αυξημένη ασφάλεια.Με την ισχυρή αξιοπιστία του σήματος και την ευρεία κάλυψη, η μονάδα εκτελεί καλά σε προκλητικά περιβάλλοντα, μειώνοντας το χρόνο διακοπής και τη βελτίωση της λειτουργικής αποτελεσματικότητας.Η ευελιξία του καθιστά εξαιρετικό εργαλείο για την οδήγηση της καινοτομίας στην κατασκευή και την παραγωγή.

Επανάσταση του αυτοματισμού στο σπίτι

Η μονάδα SX1278 βρίσκεται στο επίκεντρο της έξυπνης τεχνολογίας στο σπίτι, επιτρέποντας την αποτελεσματική επικοινωνία μεταξύ συσκευών όπως φωτισμός, συστήματα ασφαλείας και έλεγχος του κλίματος.Υποστηρίζοντας τόσο τις διαμορφώσεις δικτύου Star όσο και Mesh, εξασφαλίζει απρόσκοπτη αλληλεπίδραση μεταξύ των συστημάτων, προωθώντας πιο έξυπνα και ευαίσθητα περιβάλλοντα διαβίωσης.Αυτή η σταθερή και εκτεταμένη συνδεσιμότητα ενισχύει την ευκολία, την ενεργειακή απόδοση και την προσαρμογή, μετατρέποντας τα σπίτια σε δυναμικούς, διαδραστικούς χώρους.

Επέκταση των εμπορικών ευκαιριών

Οι ενότητες SX1278 ξεκλειδώνουν νέες δυνατότητες σε όλες τις βιομηχανίες που απαιτούν αξιόπιστη επικοινωνία μεγάλης εμβέλειας, συμπεριλαμβανομένης της εφοδιαστικής και της λιανικής πώλησης.Η προσαρμοστικότητά τους τους καθιστά κατάλληλη για διάφορες εμπορικές εφαρμογές, με τη ζήτηση για προχωρημένες λύσεις επικοινωνίας να συνεχίζουν να αυξάνονται.
