Εξηγούνται εφαρμογές μονάδων SIM800L και περιπτώσεις χρήσης

Η μονάδα SIM800L είναι μια συμπαγής, ενεργειακά αποδοτική συσκευή ιδανική για την προσθήκη ασύρματης επικοινωνίας σε έργα.Αυτό το άρθρο καλύπτει τα χαρακτηριστικά του, τη ρύθμιση και τον τρόπο με τον οποίο λειτουργεί με το Arduino για απλή αλλά ισχυρή συνδεσιμότητα.

Κατάλογος

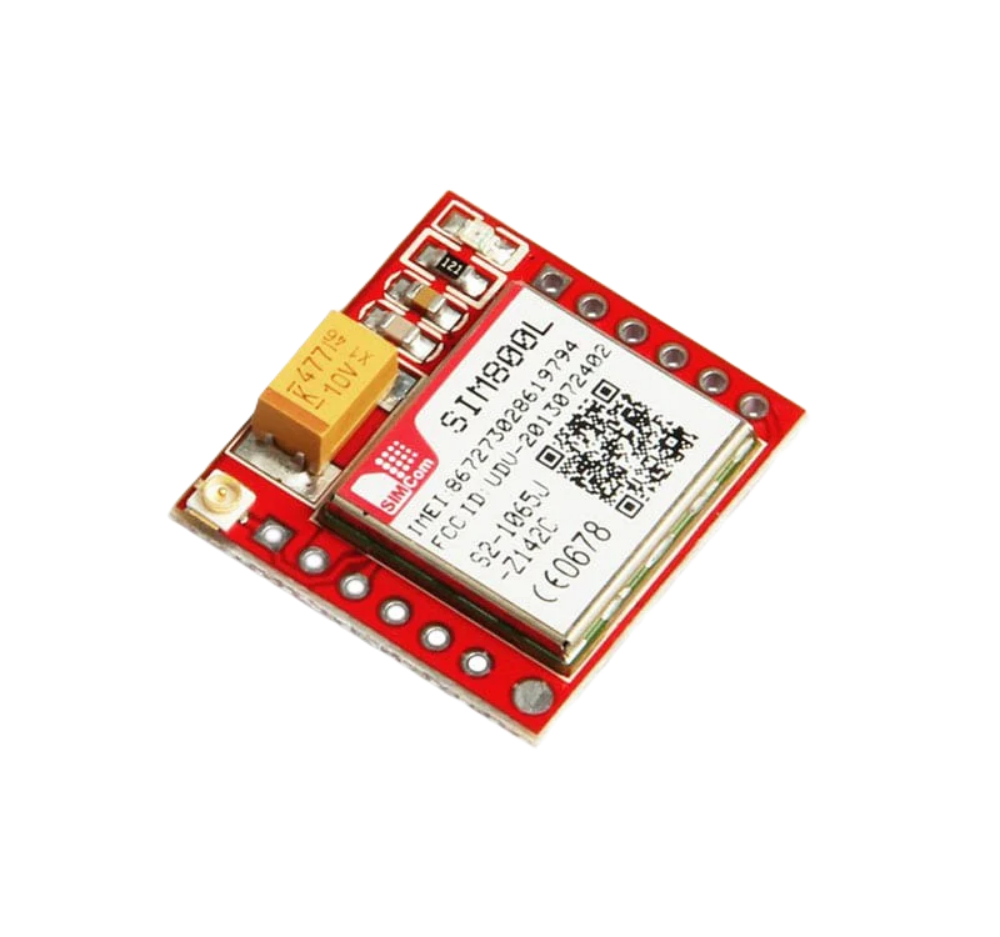

Επισκόπηση της μονάδας SIM800L

Ο SIM800L Η ενότητα είναι μια συσκευή συμπαγής και χαμηλής ενέργειας, που χρησιμοποιείται ευρέως για έργα που χρειάζονται ασύρματη επικοινωνία.Λειτουργεί μέσω δικτύων GSM/GPRS τετραγώνου, επιτρέποντάς του να μεταδίδει δεδομένα SMS και GPRS σε ένα ευρύ φάσμα συχνοτήτων.Χάρη στην αποτελεσματική τεχνολογία εξοικονόμησης ενέργειας, η τρέχουσα κατανάλωση του SIM800L σε λειτουργία ύπνου είναι τόσο χαμηλή όσο 1mA, καθιστώντας την κατάλληλη για εφαρμογές με συνείδηση ​​ισχύος.

Για τη διασύνδεση με έναν μικροελεγκτή, αυτή η ενότητα συνδέεται μέσω μιας θύρας UART και υποστηρίζει διάφορες οδηγίες εντολών, συμπεριλαμβανομένων των 3GPP TS 27.007, 27.005, και ενισχυμένη στις εντολές από την Simcom.Αυτές οι εντολές σας επιτρέπουν να εκτελείτε ενέργειες όπως η αποστολή και λήψη μηνυμάτων SMS, ο έλεγχος της κατάστασης του δικτύου ή ακόμη και η έναρξη κλήσεων, προσθέτοντας ευελιξία για διαφορετικές ανάγκες επικοινωνίας.

Το SIM800L έχει σχεδιαστεί για απλή ενσωμάτωση.Για να το ρυθμίσετε, χρειάζεστε ένα λεωφορείο UART με υποστήριξη τόσο για τη λήψη όσο και για τη μετάδοση δεδομένων.Ο δίαυλος UART θα πρέπει να ρυθμιστεί σε προεπιλεγμένη ταχύτητα 9600bps, καθιστώντας την προσιτή σε πολλούς κοινούς μικροελεγκτές.Για να δημιουργήσετε μια σύνδεση, θα χρειαστεί να χρησιμοποιήσετε τέσσερα κύρια καλώδια: +VCC για ισχύ, GND για έδαφος, RX για τη λήψη δεδομένων και TX για τη μετάδοση δεδομένων.

Βασικά χαρακτηριστικά της μονάδας SIM800L

Υποστήριξη δικτύου τετραγώνου ζώνης

Με τις δυνατότητες GSM Quad-Band, το SIM800L μπορεί να συνδεθεί με δίκτυα σε συχνότητες GSM850, EGSM900, DCS1800 και PCS1900.Αυτή η λειτουργία του επιτρέπει να λειτουργεί με δίκτυα 2G παγκοσμίως, καθιστώντας την κατάλληλη για έργα που χρειάζονται ευρεία συμβατότητα στο δίκτυο.

Παγκόσμια συνδεσιμότητα δικτύου GSM

Το SIM800L μπορεί να συνδεθεί σε οποιοδήποτε δίκτυο 2G σε όλο τον κόσμο, επιτρέποντάς σας να το ενσωματώσετε σε συστήματα που απαιτούν απομακρυσμένη επικοινωνία σε διάφορες περιοχές.Η ευελιξία του σε δίκτυα εξασφαλίζει αξιόπιστη επικοινωνία για τη μετάδοση δεδομένων και τις λειτουργίες SMS.

Δυνατότητα φωνητικής κλήσης

Το SIM800L μπορεί να κάνει και να λαμβάνει φωνητικές κλήσεις, παρέχοντας έναν πρακτικό τρόπο επικοινωνίας απευθείας μέσω της ενότητας.Συνδέοντας ένα ηχείο 8Ω και ένα ηλεκτρικό μικρόφωνο, μπορείτε να ρυθμίσετε τη λειτουργικότητα φωνητικών κλήσεων που προσθέτει ένα άλλο στρώμα επικοινωνίας με τα έργα σας.

Μηνύματα SMS

Εκτός από τη φωνή, το SIM800L υποστηρίζει μηνύματα SMS, επιτρέποντάς του να στέλνει και να λαμβάνει μηνύματα κειμένου.Αυτή η λειτουργία το καθιστά ιδανικό για έργα όπου πρέπει να ανταλλάξετε πληροφορίες που βασίζονται σε κείμενο, όπως ειδοποιήσεις ή ενημερώσεις, μέσω κυψελοειδών δικτύων.

Μεταφορά δεδομένων GPRS

Το SIM800L επιτρέπει τη μετάδοση δεδομένων GPRS για εφαρμογές που απαιτούν βασική πρόσβαση στο διαδίκτυο.Χρησιμοποιώντας πρωτόκολλα όπως TCP/IP και HTTP, μπορείτε να στείλετε και να λαμβάνετε δεδομένα, καθιστώντας χρήσιμο για έργα που περιλαμβάνουν καταγραφή δεδομένων ή απομακρυσμένη παρακολούθηση.

Ραδιοφωνική υποδοχή FM

Ένα άλλο χαρακτηριστικό του SIM800L είναι η ικανότητά του να σαρώνει και να λαμβάνει ραδιοφωνικές εκπομπές FM.Αυτή η ικανότητα μπορεί να προσθέσει ένα επίπεδο ψυχαγωγίας ή λειτουργικότητας σε έργα, όπως συστήματα πληροφόρησης ήχου ή εντοπισμένη εκπομπή FM.

Μεταδίδουν κλάσεις ισχύος

Το SIM800L παρέχει δύο κλάσεις μετάδοσης ισχύος: κλάση 4 (2W) για το GSM850 και την κλάση 1 (1W) για το DCS1800.Αυτές οι κατηγορίες ισχύος βοηθούν στη διατήρηση της σταθερής επικοινωνίας σε διάφορες αποστάσεις, εξασφαλίζοντας μια ισχυρή σύνδεση στο πλαίσιο της σειράς δικτύου της μονάδας.

Στο σύνολο εντολών

Χρησιμοποιώντας ένα σειριακό σύνολο εντολών, το SIM800L σάς επιτρέπει να ελέγχετε με ευκολία την ενότητα.Αυτές οι εντολές παρέχουν έναν απλό τρόπο διαχείρισης των λειτουργιών της μονάδας, όπως η έναρξη κλήσεων, η αποστολή μηνυμάτων και η σύνδεση στο Διαδίκτυο, καθιστώντας εύκολη την ενσωμάτωση σε πολλά συστήματα.

Υποστήριξη κάρτας Micro SIM

Το SIM800L δέχεται μια κάρτα Micro SIM, καθιστώντας τη συμβατή με τις ευρέως διαθέσιμες κάρτες SIM.Αυτό σας επιτρέπει να ρυθμίσετε τη συνδεσιμότητα χωρίς να χρειάζεστε εξειδικευμένες κάρτες SIM, καθιστώντας την ολοκλήρωση απλούστερη και πιο ευέλικτη.

Τεχνικές προδιαγραφές του SIM800L

Τεχνικές προδιαγραφές SIM800L, χαρακτηριστικά, παραμέτρους και συγκρίσιμα εξαρτήματα από ασύρματες λύσεις SIMCOM.

Τύπος	Παράμετρος
Πακέτο / θήκη	LGA
Συσκευασία	Γεμάτος με κουτί
Τύπος μονάδας	GSM/GPRS
Τύποι GNSS	Οχι
Κατάσταση ROHS	Συμμορφώνεται με το ROHS

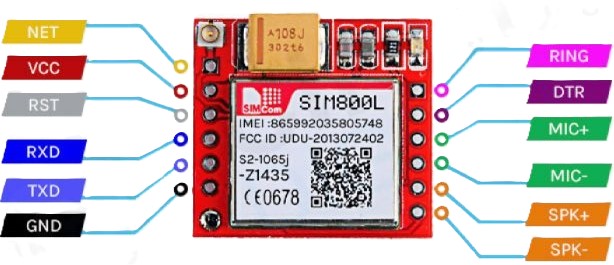

Sim800L Pinout και συνδέσεις

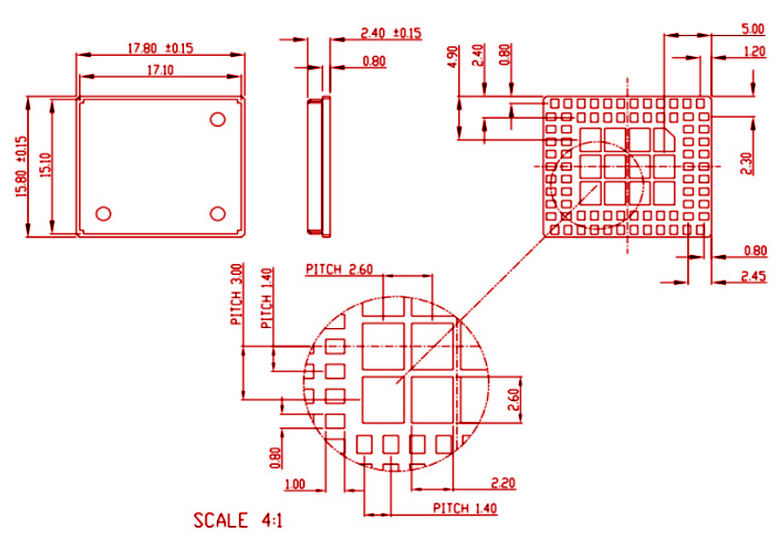

Διαστάσεις και φυσική διάταξη του SIM800L

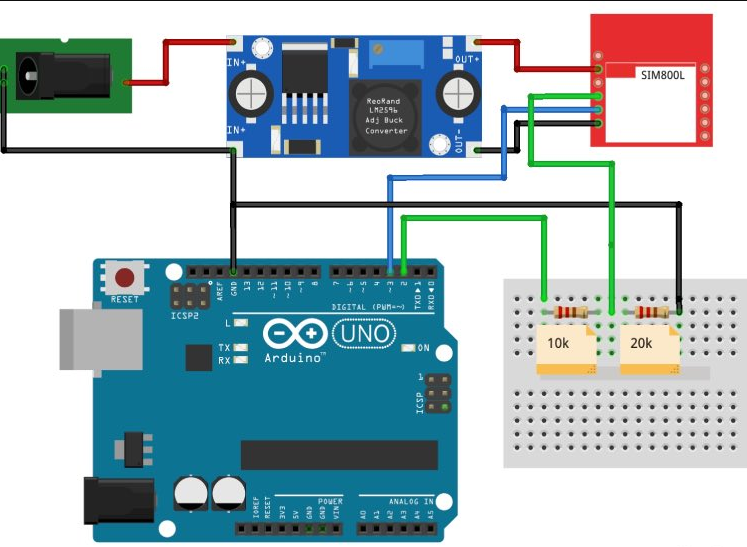

Σύνδεση της μονάδας SIM800L GSM με Arduino

Η σύνδεση του SIM800L σε μια πλακέτα Arduino απαιτεί λίγη προσοχή, καθώς το SIM800L λειτουργεί με λογική επιπέδου 3.3V, ενώ το Arduino UNO χρησιμοποιεί 5V GPIO.Αυτή η διαφορά σημαίνει ότι το σήμα TX του Arduino πρέπει να μειωθεί για να αποφευχθεί η βλάβη του PIN RX του SIM800L.Ένας απλός διαιρέτης αντίστασης, με 10Κ αντίσταση μεταξύ των SIM800L RX και Arduino D2, μαζί με μια αντίσταση 20K από Sim800L RX σε GND, μπορεί να το χειριστεί.Αυτή η ρύθμιση εξασφαλίζει ότι η τάση ευθυγραμμίζεται χωρίς να τονίσει τη μονάδα.

Θα χρειαστεί επίσης να διασφαλίσετε ότι το SIM800L τροφοδοτείται σωστά.Οι επιλογές περιλαμβάνουν τη χρήση μιας μπαταρίας LI-PO, συνήθως με χωρητικότητα 1200mAh ή την τροφοδοσία της με μετατροπέα Buck LM2596 DC-DC.Η σωστή παροχή ρεύματος εξασφαλίζει σταθερή λειτουργία και αξιόπιστη συνδεσιμότητα κατά τη μετάδοση δεδομένων ή τα σήματα λήψης.

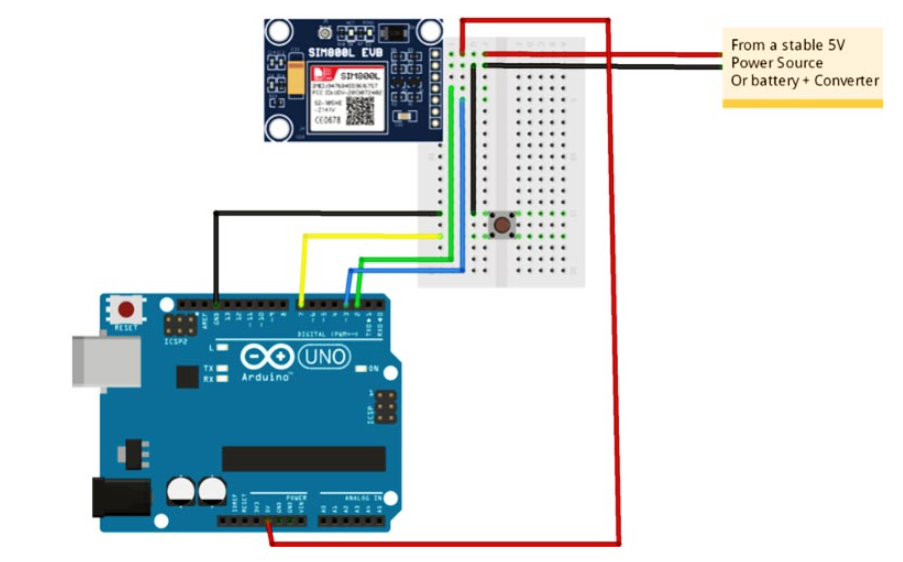

Οδηγός ρύθμισης και λειτουργίας SIM800L

Το SIM800L λειτουργεί μέσω μιας σειριακής διασύνδεσης, επιτρέποντάς του να στείλει SMS, να κάνει κλήσεις, να συνδεθεί στο Διαδίκτυο και ακόμη και να συντονιστεί στο ραδιόφωνο FM.Η χρήση του με ένα μικροελεγκτή, όπως ένα Arduino, είναι απλή.Η ενότητα δέχεται στις εντολές να εκτελεί διάφορες λειτουργίες, όπως η ισχύς ελέγχου του σήματος, η επαλήθευση της σύνδεσης δικτύου και ο έλεγχος της κατάστασης της μπαταρίας.Αυτές οι εντολές προσφέρουν έναν απλό τρόπο για τον έλεγχο των δραστηριοτήτων της μονάδας και τη διαχείριση των ρυθμίσεών της.

Μόλις συνδεθεί, η ενότητα θα ανταποκριθεί στο πρότυπο στις εντολές.Αυτές οι εντολές σας επιτρέπουν να αλληλεπιδράσετε με την ενότητα για ενέργειες όπως ανάγνωση και αποστολή κειμένων, παρακολούθηση της κατάστασης σήματος και μπαταρίας και κάνοντας κλήσεις.Αυτή η λειτουργικότητα καθιστά το SIM800L προσαρμόσιμη για πολλές εφαρμογές, από την απλή ανταλλαγή μηνυμάτων έως την πιο σύνθετη ανταλλαγή δεδομένων και τον έλεγχο των συσκευών.

Εφαρμογές και περιπτώσεις χρήσης SIM800L

Παρακολούθηση απομακρυσμένου συστήματος

Το SIM800L είναι χρήσιμο στις εφαρμογές παρακολούθησης απομακρυσμένου συστήματος, όπου μπορεί να στείλει ενημερώσεις σε πραγματικό χρόνο σχετικά με την κατάσταση του εξοπλισμού ή των περιβαλλόντων.Αυτή η εφαρμογή είναι πολύτιμη σε βιομηχανίες που πρέπει να παρακολουθούν περιουσιακά στοιχεία ή να παρακολουθούν απομακρυσμένα συστήματα χωρίς να απαιτούν φυσικές επισκέψεις.

Σύστημα συναγερμού σπιτιού

Στην ασφάλεια στο σπίτι, το SIM800L μπορεί να χρησιμεύσει ως μονάδα επικοινωνίας μέσα σε ένα σύστημα συναγερμού.Μπορεί να στείλει ειδοποιήσεις SMS ή ακόμη και να ξεκινήσει κλήσεις για να ειδοποιήσει τους ιδιοκτήτες σπιτιού πιθανών παραβιάσεων ασφαλείας, καθιστώντας την αξιόπιστη επιλογή για λύσεις ασφαλείας κατοικιών.

Συστήματα τηλεχειρισμού

Το SIM800L μπορεί να ενσωματωθεί σε συστήματα τηλεχειρισμού, επιτρέποντάς σας να ελέγχετε συσκευές μέσω ενός δικτύου GSM.Αυτή η λειτουργία είναι επωφελής σε εφαρμογές όπως τα απομακρυσμένα χειριστήρια πύλης ή η διαχείριση εξοπλισμού, όπου οι εντολές μπορούν να σταλούν και να εκτελούνται από απόσταση.

Έλεγχος πρόσβασης ασφαλείας

Στα συστήματα ελέγχου πρόσβασης, το SIM800L παρέχει έναν τρόπο για τη διαχείριση των δικαιωμάτων εισόδου με την αποστολή και τη λήψη εντολών ή ειδοποιήσεων μέσω SMS.Αυτή η εφαρμογή είναι ιδανική για επιχειρήσεις ή εγκαταστάσεις που απαιτούν ρυθμιζόμενη πρόσβαση, καθώς επιτρέπει απομακρυσμένη παρακολούθηση και διαχείριση ασφαλών καταχωρήσεων.

Παρακολούθηση οχημάτων

Η παρακολούθηση οχημάτων είναι μια άλλη κοινή χρήση για το SIM800L, όπου μπορεί να μεταδίδει δεδομένα θέσης και κατάστασης.Όταν χρησιμοποιείται με GPS, επιτρέπει την αποτελεσματική διαχείριση και παρακολούθηση του στόλου, παρέχοντας μια πρακτική λύση για εταιρείες εφοδιαστικής και μεταφορών.

Πύλη SMS

Το SIM800L μπορεί να λειτουργήσει ως πύλη SMS, διευκολύνοντας τη μετάδοση μεγάλων όγκων μηνυμάτων SMS.Αυτό το καθιστά κατάλληλο για εφαρμογές μηνυμάτων χύδην, όπως ειδοποιήσεις πελατών ή διαφήμιση, όπου απαιτούνται αυτοματοποιημένες απαντήσεις SMS.

Προπληρωμένη μέτρηση ηλεκτρικής ενέργειας

Σε προπληρωμένη μέτρηση ηλεκτρικής ενέργειας, το SIM800L μπορεί να χρησιμοποιηθεί για την παρακολούθηση και τη διαχείριση της χρήσης ηλεκτρικής ενέργειας.Η ενότητα μπορεί να γνωστοποιήσει τα δεδομένα χρήσης και να ειδοποιήσει τους χρήστες για την εναπομένουσα πίστωση, καθιστώντας την πρακτική επιλογή για τη διαχείριση κοινής ωφέλειας.

Εναλλακτικές ενότητες για το SIM800L

• Sim808

• SIM900A

Κατασκευαστής μονάδων SIM800L

Το SIM800L παράγεται από την Simcom Wireless Solutions, θυγατρική της Chenxun Technology Group.Η Simcom έχει φήμη για την ανάπτυξη αξιόπιστων λύσεων ασύρματων μονάδων σε διάφορες τεχνολογίες, συμπεριλαμβανομένων των GSM, GPRS, Edge, WCDMA, LTE, GPS και πολλά άλλα.Το φάσμα των προϊόντων τους έχει βρει εφαρμογές σε διάφορους τομείς, συμπεριλαμβανομένων των M2M (μηχάνημα-μηχανικής), παρακολούθησης με βάση το GPS, κινητής υπολογιστών και WLL (ασύρματο τοπικό βρόχο).Οι ενότητες της Simcom έχουν σχεδιαστεί για να είναι προσαρμόσιμες, οικονομικά αποδοτικές και εύκολο να ενσωματωθούν, καθιστώντας τα δημοφιλή σε έργα που απαιτούν απλές αλλά αποτελεσματικές λύσεις ασύρματης επικοινωνίας.
