S9013 Transistor Εξήγησε: Pinout, τεχνικές προδιαγραφές και εφαρμογές

Τα τρανζίστορ NPN, τα οποία χαρακτηρίζονται από στρώμα τύπου Ρ που είναι σάντουιτς μεταξύ δύο περιοχών τύπου Ν, διαδραματίζουν ενεργό ρόλο στα σύγχρονα ηλεκτρονικά, ενισχύοντας αποτελεσματικά τα αδύναμα σήματα βάσης σε ισχυρές εξόδους συλλέκτη.Μεταξύ αυτών, το τρανζίστορ S9013 ξεχωρίζει για την εξαιρετική κινητικότητα των ηλεκτρονίων και την ευέλικτη λειτουργικότητα.Χρησιμοποιούνται ευρέως σε συστήματα ήχου, συσκευές επικοινωνίας και κυκλώματα υψηλής συχνότητας, το S9013 προσφέρει ένα μοναδικό μείγμα απόδοσης και προσαρμοστικότητας.Αυτό το άρθρο εκσφενδονίζεται στα τεχνικά χαρακτηριστικά, τη διαμόρφωση του PIN και τις πρακτικές εφαρμογές του τρανζίστορ S9013.Από το δομικό του σχεδιασμό μέχρι τον ρόλο του σε κυκλώματα όπως οι ρυθμιστές μεταγωγής 12V, διερευνάμε τις δυνατότητες, τους περιορισμούς και τις περιπτώσεις χρήσης.Αυτός ο οδηγός παρέχει πολύτιμες γνώσεις σχετικά με το ρόλο του S9013 στην οδήγηση καινοτομίας σε διάφορους τομείς.

Κατάλογος

Επισκόπηση τρανζίστορ SS9013

Ο S9013 Το τρανζίστορ ξεχωρίζει με την αξιοσημείωτη ικανότητά του τόσο για λειτουργίες υψηλής ταχύτητας όσο και για υψηλές ταχύτητες, όλα ενθυλακωμένα μέσα στο πακέτο Compact To-92.Αυτή η επιταξιακή επίπεδη επίπεδη τρανζίστορ NPN υπερέχει τόσο στις απαιτήσεις ενίσχυσης όσο και στην εναλλαγή σε ένα ευρύ φάσμα εμπορικών ηλεκτρονικών εφαρμογών.Διαθέτοντας μια σύνθεση δύο στρώσεων που περιλάμβανε ένα στρώμα N, αυτή η αρχιτεκτονική είναι κατασκευασμένη με ακρίβεια για την ενίσχυση της κινητικότητας των ηλεκτρονίων, διευκολύνοντας έτσι την αποτελεσματική τρέχουσα αγωγιμότητα.Αυτά τα χαρακτηριστικά καθιστούν το SS9013 ως επί το πλείστον κατάλληλα για ρόλους, όπως στάδια εξόδου ήχου, μετατροπείς και μετατροπείς, υπογραμμίζοντας την ευρεία εφαρμογή του.

Διαθέτοντας κέρδος DC έως και 150 και λειτουργική συχνότητα που φτάνει μέχρι και 140MHz, το SS9013 επιτυγχάνει αξιέπαινα πρότυπα απόδοσης.Μπορεί να υποστηρίξει ένα ρεύμα συλλέκτη μέχρι 500mA και να διαχειριστεί μια εξουσιοδότηση ισχύος μέχρι 625MW.Κατά τη διάρκεια της πρακτικής χρήσης, διατηρεί σταθερότητα σε ένα φάσμα συνθηκών, αποδεικνύοντας την αξιοπιστία, κυρίως σε κύκλωμα απαιτώντας σταθερή, συνεπή απόδοση με την πάροδο του χρόνου.

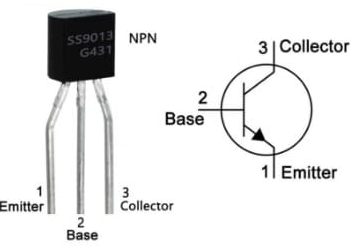

Διαμόρφωση PIN

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
Ακροδέκτης 1	Εκπόμπος	Τρέχουσες προμήθειες από αυτό το τερματικό εκπομπών
Ακροδέκτης 2	Βάση	Η ροή του ρεύματος μέσω αυτού του ακροδέκτη ελέγχει το Τρέχουσα προσφορά μεταξύ των τερματικών εκπομπών και συλλεκτών.
Καρφίτσα 3	Συλλέκτης	Οι τρέχουσες ροές σε όλο αυτό το τερματικό

Χαρακτηριστικά και προδιαγραφές

Χαρακτηριστικό/προδιαγραφές	Καθέκαστα
Τρανζίστορ	ΝΠΝ
Αριθμός τερματικών	3
Τύπος πακέτου	TO-92
Διαρροή εξουσίας	650 MW
Μέγιστο ρεύμα συλλέκτη (IC MAX)	5 α / 500 mA
Τάση συλλέκτη προς εκτέλεση (VCE)	20 V
Τάση συλλέκτη-βάσης (VCB)	40 V
Τάση πομπού προς βάση (VBE)	5 V
Μέγιστη διάχυση συλλέκτη (PC)	625 MW
Συχνότητα μετάβασης (ft)	150 MHz
DC τρέχον κέρδος (HFE) Min & Max	64 έως 202
Κέρδος κέρδους	40 (λεπτά) έως 300 (μέγιστο)
Συμπληρωματικό τρανζίστορ PNP	SS9012
Θερμοκρασία αποθήκευσης και λειτουργίας	-55 ° C έως +150 ° C
Εναλλακτικά/ισοδύναμα τρανζίστορ	S9013, 2N4401, S8050, 2N3904, BC547, BC338, BC337, 2N2222

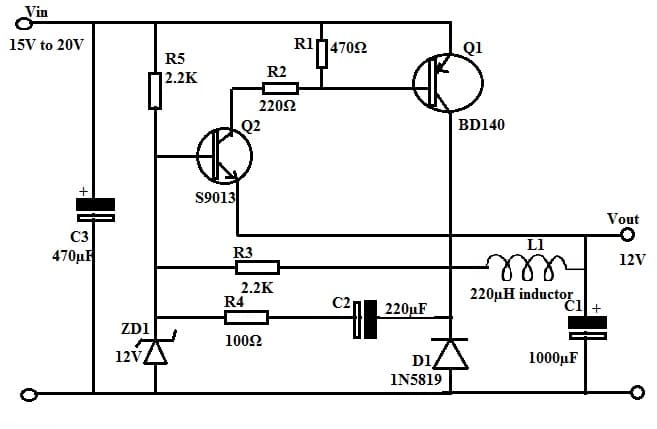

Αναπτύσσοντας ένα αποτελεσματικό κύκλωμα ρυθμιστή μεταγωγής 12V με τρανζίστορ

Στα σύγχρονα σχέδια τροφοδοσίας, τα ολοκληρωμένα κυκλώματα είναι πολύτιμα για την αποτελεσματικότητά τους.Αυτή η προσέγγιση, ωστόσο, αξιοποιεί ένα ζευγάρι τρανζίστορ ευθυγραμμισμένα με βασικά συστατικά για να μετατρέψει μια είσοδο 15V-20V σε σταθερή έξοδο 12V.Το κύκλωμα διαθέτει τρανζίστορ Q1-BD140 και Q2-S9013, χρησιμοποιώντας στοιχεία όπως η δίοδος D1-1N5819 Schottky για διόρθωση, μια δίοδος Zener (ZD1) για ρύθμιση τάσης, πυκνωτές (C1, C2, C3) για φιλτράρισμα, αντιστάτες (R1,R2, R3, R4, R5) για μεροληψία και περιορισμό και την επαγωγή L1 για αποθήκευση ενέργειας.Η προσεκτική συναρμολόγηση από το σχηματικό διάγραμμα εξασφαλίζει την ακριβή ρεύματα διαμόρφωσης και τη συνεπή τάση εξόδου, μια απόδειξη της ευελιξίας του σε διάφορες εφαρμογές.

Λειτουργικότητα κυκλώματος

Το Q1-BD140 λειτουργεί ως κύριος διακόπτης, συνεργάζεται στενά με τα L1 και D1.Ο σχεδιασμός του κυκλώματος περιλαμβάνει και τα δύο τρανζίστορ NPN και PNP για να θεσπίσει βρόχο ανάδρασης για έλεγχο συχνότητας.Ένα εκλεπτυσμένο σύστημα παρακολούθησης τάσης μέσω των R4 και C2, μαζί με την υποστήριξη του Zener Diode ZD1, διατηρεί την έξοδο στο 12V ακόμη και όταν τα επίπεδα εισόδου κυματίζουν.Μετά τη λήψη εισόδου DC, το Q2-S9013 γίνεται ενεργό μέσω του R5, διαμορφώνοντας έμμεσα την αγωγιμότητα του Q1.Το ρεύμα που οδηγείται μέσω του πομπού του Q1 στη βάση κατευθύνεται στο L1, με το Q2 να επιβλέπει τη διαδικασία, επηρεασμένη από τη ρυθμιζόμενη τάση του ZD1.Όταν η έξοδος υπερβαίνει το 12V, το Q2 σβήνει, σταματώντας το ρεύμα που ρέει μέσω του Q1, επισημαίνοντας μια πραγματική ανάγκη για συνεπή απόδοση υπό διακυμάνσεις.

Βελτιστοποίηση της μακροζωίας του κυκλώματος

Για παρατεταμένη αποτελεσματικότητα και ασφάλεια, πρέπει να τηρούνται διάφορα πρακτικά μέτρα.Αυτά περιλαμβάνουν την κάλυψη της τάσης λειτουργίας του τρανζίστορ S9013 κάτω από 20V, ενσωματώνοντας μια κατάλληλη αντίσταση που περιορίζει το ρεύμα και εξασφαλίζοντας ακριβείς ευθυγραμμίσεις PIN.Επιπλέον, η διατήρηση συνδέσεων φορτίου κάτω από 500mA και θερμοκρασίες λειτουργίας μεταξύ -55 και +150 βαθμών Κελσίου συνιστάται να εξασφαλιστεί η διαρκή αξιοπιστία.Αυτές οι προφυλάξεις αξιολογούνται μέσω συνεχών δοκιμών και επανάληψης, υποδηλώνοντας ένα μείγμα πλασματικής γνώσης και πρακτικής εμπειρίας στην προσπάθεια για μακροπρόθεσμη λειτουργική δυνατότητα.

Τα υπέρ και τα κατά

Πλεονεκτήματα

Το τρανζίστορ S9013 παρουσιάζει ελάχιστη κατανάλωση ενέργειας, καθιστώντας τον ελκυστικό υποψήφιο για προσπάθειες χαμηλής τάσης.Εμφανίζεται εμφανώς σε διάφορες εφαρμογές λόγω των αξιέπαινων δυνατοτήτων διαχείρισης ενέργειας.Το τρανζίστορ διαθέτει εντυπωσιακό κέρδος DC και απαιτεί μόνο ένα ασήμαντο ρεύμα βάσης για να χειριστεί σημαντικά ρεύματα συλλέκτη, βελτιστοποιώντας έτσι τη χρήση ενέργειας.Επιπλέον, η χαμηλή τάση κορεσμού μεταξύ του συλλέκτη και του εκπομπού συμβάλλει στην ενισχυμένη ενεργειακή απόδοση.Η συμπαγής δομή του είναι πολύτιμη σε περιβάλλοντα όπου η μεγιστοποίηση του χώρου έχει προτεραιότητα.Μπορείτε να εκτιμήσετε την οικονομική προσιτότητα και τις οικονομικές λύσεις που φέρνει σε ευαίσθητα στο κόστος έργα, επιτρέποντας την καινοτομία χωρίς να τεντώνουν οικονομικοί πόροι.Σε πρακτικά σενάρια, μπορείτε συχνά να βυθίζετε προς τα εξαρτήματα που υπόσχονται αξιοπιστία και μειωμένη κατανάλωση ενέργειας.Αυτά τα χαρακτηριστικά συμβάλλουν σε εκτεταμένες διάρκειας ζωής των συσκευών και μειωμένα λειτουργικά έξοδα.

Κατά τα βοηθήματα

Το S9013 δεν είναι χωρίς τους περιορισμούς του, καθώς αγωνίζεται με περιορισμένη ισχύ και ικανότητες χειρισμού τάσης και περιορισμένο εύρος απόκρισης συχνότητας.Αυτοί οι περιορισμοί μπορούν να περιορίσουν την αποτελεσματικότητά του σε εφαρμογές υψηλής ισχύος ή ευρυζωνικής συχνότητας, απαιτώντας μια στρατηγική επιλογή εξαρτημάτων που βασίζονται στις απαιτήσεις του έργου.Όντας μια πολωμένη συσκευή, απαιτεί ακρίβεια στις συνδέσεις τερματικών.Η ακατάλληλη καλωδίωση μπορεί να οδηγήσει σε άμεσα επιχειρησιακά ζητήματα ή σταδιακή υποβάθμιση με την πάροδο του χρόνου.Αυτή η πτυχή απαιτεί προσεκτική εξέταση κατά τη διάρκεια της εγκατάστασης και συχνά απαιτεί εμπειρογνωμοσύνη.Οι γνώσεις από την εμπειρία αποκαλύπτουν ότι τα μικρά σφάλματα στην καλωδίωση μπορούν να οδηγήσουν σε σημαντικές αποτυχίες του συστήματος, δίνοντας έμφαση στη σημασία των ακριβών διαδικασιών συναρμολόγησης και σε ολοκληρωμένες δοκιμές για τη διατήρηση της ακεραιότητας και της λειτουργίας των συσκευών.

Χρήσεις του τρανζίστορ S9013

Το τρανζίστορ S9013 διαθέτει ξεχωριστή θέση στα ηλεκτρονικά λόγω της ευελιξίας του, που προέρχεται από βαθμολογία τάσης συλλέκτη 20V.Αυτό το χαρακτηριστικό μέτριας τάσης συμβάλλει στην αξιοπιστία της σε ένα ευρύ φάσμα πρακτικών εφαρμογών.

Συσκευές ήχου και επικοινωνίας

Το S9013 είναι προσαρμοσμένο για εργασίες ενίσχυσης ήχου, τροφοδοτείται ειδικά σε απαιτήσεις χαμηλής ισχύος.Είναι εκτενώς ενσωματωμένο σε προσωπικές συσκευές, συμπεριλαμβανομένων των ραδιοφωνικών σταθμών, των συναγερμών και των δέκτων επικοινωνίας.Παράδοση σταθερής πιστότητας ήχου, εμπλουτίζει τη δέσμευσή σας, συγκεντρώνοντας εκτίμηση από εσάς που επικεντρώνονται σε περίπλοκα κυκλώματα ήχου.

Ηλεκτρονικά συστήματα

Διαθέτοντας δυνατότητα ρεύματος συλλέκτη 500mA, το S9013 υπερέχει σε ρελέ οδήγησης και ολοκληρωμένα κυκλώματα (ICS).Αυτή η αντοχή στο τρέχον χειριστήριο φιλοξενεί LED υψηλής ισχύος και διάφορες διαδικασίες μεταγωγής, καθιστώντας το τρανζίστορ ένα βασικό στοιχείο σε κυκλώματα που απαιτούν αξιοπιστία.Η έμπεισή του στη λειτουργία σε σενάρια υψηλού ρεύματος βοηθά στην κατασκευή ηλεκτρονικών συστημάτων που ανταποκρίνονται γρήγορα και δυναμικά.

Στοιχείο κυκλώματος

Πέρα από τους ρόλους του σε καθήκοντα ήχου και οδήγησης, το S9013 λειτουργεί ως διακόπτης, ενισχυτής ή ανορθωτής εντός κυκλωμάτων υψηλής συχνότητας.Αυτή η ευελιξία είναι πολύτιμη σε περίπλοκα σχέδια κυκλώματος, όπου τα εξαρτήματα πρέπει να εκτελούν προσαρμοστικά ποικίλους ρόλους.Μπορείτε να υπολογίζετε τακτικά στα πολυλειτουργικά χαρακτηριστικά της για να δημιουργήσετε και να εφαρμόσετε καινοτόμες λύσεις στον ηλεκτρονικό σχεδιασμό, εξασφαλίζοντας τόσο την απόδοση όσο και την αξιοπιστία.
