Διακόπτης κυκλώματος υπολειπόμενου ρεύματος (RCCB): Αρχή εργασίας, τύποι, καλωδίωση και σύγκριση

Σε αυτό το άρθρο, θα μάθετε τι είναι ένα RCCB, πώς λειτουργεί και τα κύρια μέρη μέσα σε αυτό που καθιστούν δυνατή την προστασία.Θα καταλάβετε επίσης τις αξιολογήσεις του, τους διαφορετικούς τύπους, τις βασικές ιδέες καλωδίωσης και πώς συγκρίνεται με άλλους διακόπτες.Καλύπτονται επίσης πρακτικές χρήσεις σε σπίτια, εμπορικούς χώρους, εργοστάσια και χώρους επιρρεπείς στην υγρασία, ώστε να μπορείτε να δείτε ξεκάθαρα τη σημασία του.

Κατάλογος

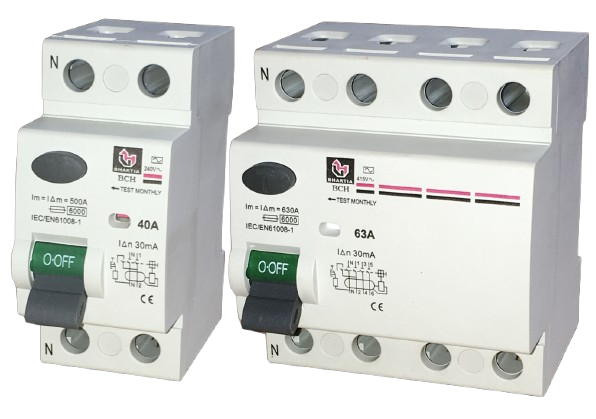

Εικόνα 1. Διακόπτης κυκλώματος υπολειπόμενου ρεύματος (RCCB)

Τι είναι ο διακόπτης κυκλώματος υπολειπόμενου ρεύματος;

Ο διακόπτης κυκλώματος υπολειπόμενου ρεύματος (RCCB) είναι μια ηλεκτρική συσκευή ασφαλείας που χρησιμοποιείται για την προστασία σας από ηλεκτροπληξία και την πρόληψη πυρκαγιάς που προκαλείται από ρεύμα διαρροής.Ελέγχει συνεχώς το ρεύμα που διαρρέει τα ηλεκτροφόρα και ουδέτερα καλώδια και διακόπτει την τροφοδοσία όταν ανιχνεύεται μια μη ασφαλής διαφορά.Ο όρος υπολειπόμενο ρεύμα σημαίνει τη μικρή ποσότητα ηλεκτρικού ρεύματος που διαφεύγει από την κανονική διαδρομή κυκλώματος λόγω σφαλμάτων μόνωσης ή τυχαίας επαφής.Ένα RCCB εγκαθίσταται συνήθως σε σπίτια, γραφεία και βιομηχανικούς πίνακες για τη βελτίωση της ηλεκτρικής ασφάλειας.Ο κύριος σκοπός του είναι η γρήγορη αποσύνδεση του ρεύματος πριν συμβεί βλάβη ή ζημιά.

Αρχή λειτουργίας ενός RCCB

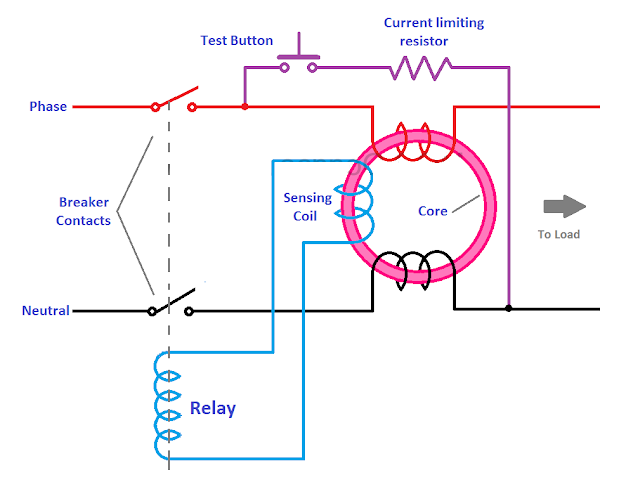

Εικόνα 2. Αρχή εργασίας του RCCB

Ένα RCCB λειτουργεί παρακολουθώντας την ισορροπία του ρεύματος μεταξύ των αγωγών φάσης και ουδέτερου.Υπό κανονικές συνθήκες, το ρεύμα που εισέρχεται μέσω του καλωδίου φάσης είναι ίσο με το ρεύμα που επιστρέφει μέσω του ουδέτερου καλωδίου.Εάν ένα άτομο αγγίξει ένα ζωντανό μέρος ή εμφανιστεί μια διαδρομή διαρροής, κάποιο ρεύμα ρέει στο έδαφος, δημιουργώντας μια ανισορροπία.Ο μηχανισμός ανίχνευσης μέσα στο RCCB ανιχνεύει αμέσως αυτή τη διαφορά και ενεργοποιεί το σύστημα ενεργοποίησης.Μόλις η ανισορροπία υπερβεί το καθορισμένο επίπεδο ευαισθησίας, ο διακόπτης αποσυνδέει το κύκλωμα μέσα σε χιλιοστά του δευτερολέπτου.Αυτή η γρήγορη απόκριση μειώνει τον κίνδυνο ηλεκτροπληξίας και ηλεκτροπληξίας.

Κατασκευή RCCB

Ένα RCCB είναι κατασκευασμένο με πολλά εσωτερικά εξαρτήματα που συνεργάζονται για την ανίχνευση διαρροής και τη διακοπή ρεύματος με ασφάλεια.Αυτά τα εξαρτήματα είναι συμπαγή διατεταγμένα μέσα σε ένα χυτευμένο μονωτικό περίβλημα για ανθεκτικότητα και προστασία.

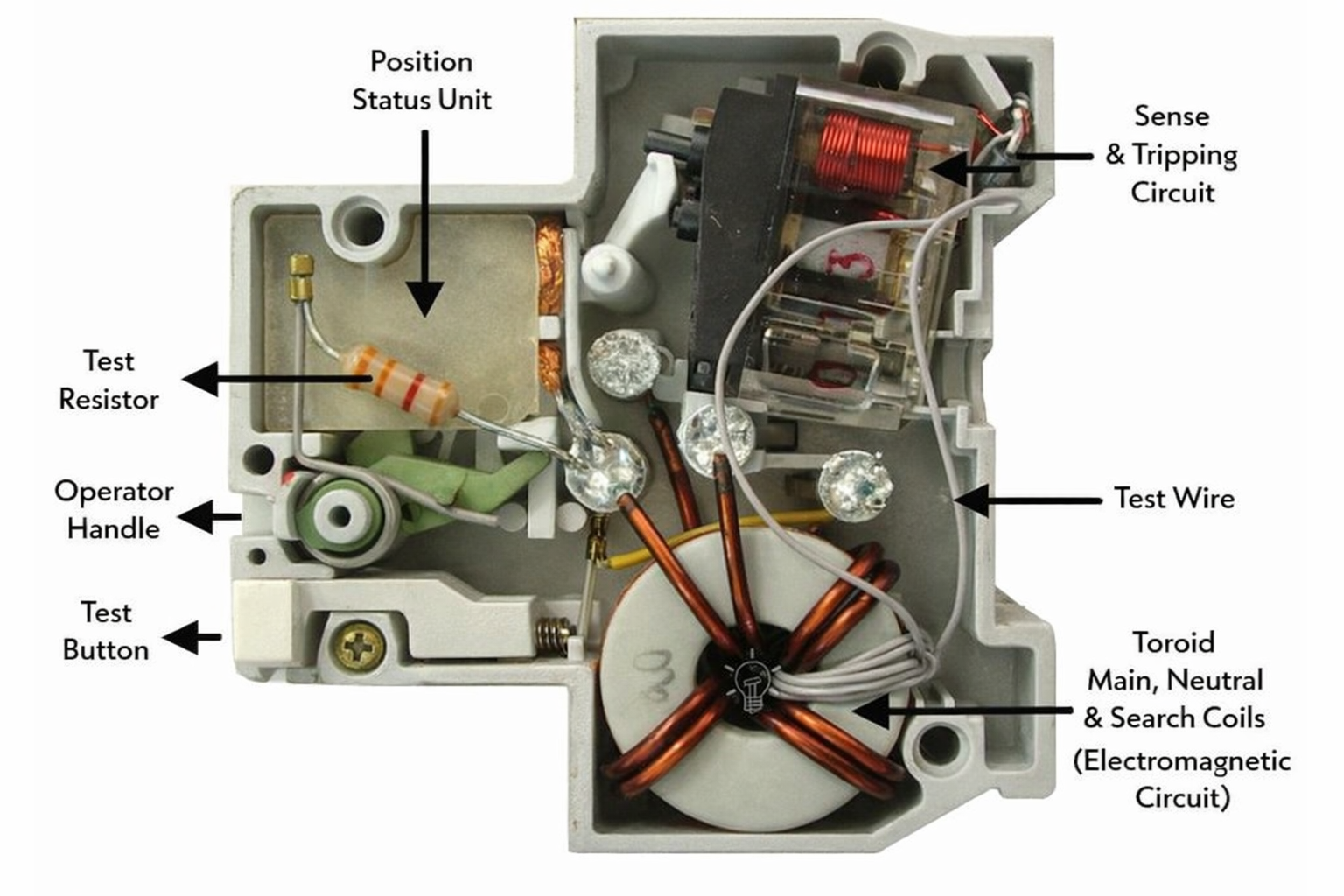

Εικόνα 3. Εσωτερική κατασκευή RCCB

• Πυρήνας (Toroidal Core)

Ο πυρήνας είναι ένας κυκλικός μαγνητικός δακτύλιος κατασκευασμένος από υλικό υψηλής διαπερατότητας.Λειτουργεί ως το κύριο μέσο ανίχνευσης όπου διέρχονται αγωγοί φάσης και ουδέτερος.Αυτός ο πυρήνας βοηθά στην ανίχνευση μαγνητικής ανισορροπίας όταν εμφανίζεται ρεύμα διαρροής.

• Πηνίο ανίχνευσης

Το αισθητήριο πηνίο τυλίγεται γύρω από τον δακτυλιοειδές πυρήνα και είναι υπεύθυνο για την ανίχνευση αλλαγών στη μαγνητική ροή.Όταν εμφανίζεται μια ανισορροπία, παράγει ένα μικρό ηλεκτρικό σήμα.Αυτό το σήμα χρησιμοποιείται στη συνέχεια για την ενεργοποίηση του μηχανισμού ενεργοποίησης.

• Ρελέ / Μηχανισμός Πραγματοποίησης

Το ρελέ λαμβάνει το σήμα από το πηνίο ανίχνευσης και ανοίγει μηχανικά τις επαφές του κυκλώματος.Είναι σχεδιασμένο για γρήγορη απόκριση για να εξασφαλίσει την άμεση αποσύνδεση.Αυτό το εξάρτημα αποτρέπει την παρατεταμένη έκθεση σε επικίνδυνη διαρροή ρεύματος.

• Κουμπί δοκιμής

Το κουμπί δοκιμής είναι ένα χαρακτηριστικό χειροκίνητης ασφάλειας που βρίσκεται στον μπροστινό πίνακα.Πατώντας το δημιουργείται ένα μικρό τεχνητό ρεύμα διαρροής για να ελέγξετε εάν το RCCB ενεργοποιείται σωστά.Βοηθά στην επαλήθευση ότι το σύστημα προστασίας λειτουργεί σωστά.

• Λαβή χειριστή

Η χειρολαβή επιτρέπει τη χειροκίνητη ενεργοποίηση ή απενεργοποίηση του RCCB.Επαναφέρει επίσης τον διακόπτη μετά από ένα συμβάν ταξιδιού.Αυτή η λαβή παρέχει έλεγχο και ορατή ένδειξη κατάστασης.

Αξιολογήσεις και προδιαγραφές RCCB

Παράμετρος	Προδιαγραφές
Βαθμολογημένο τρέχον (σε)	16 Α, 25 Α, 40 Α, 63 Α
Ευαισθησία / Ονομαστικό υπολειπόμενο ρεύμα (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Ονομαστική τάση	230 V / 240 V (Μονοφασική), 400 V / 415 V (Τριφασική)
Συχνότητα	50 Hz / 60 Hz
Αριθμός Πολωνών	2 πόλος, 4 πόλος
Σπαστή ικανότητα	6 kA – 10 kA
Χρόνος Λειτουργίας	≤ 30 ms
Τάση μόνωσης (Ui)	500 V
Τάση αντοχής κρουσμάτων	4 kV
Μηχανική Ζωή	10.000 επεμβάσεις
Ηλεκτρική Ζωή	5.000 επεμβάσεις
Πτυχίο Προστασίας	IP20 / IP40
Τύπος τοποθέτησης	DIN Rail
Τυπική Συμμόρφωση	IEC 61008-1
Θερμοκρασία λειτουργίας περιβάλλοντος	−5°C έως +40°C

Τύποι διακόπτες κυκλώματος υπολειπόμενου ρεύματος

Τύπος AC RCCB

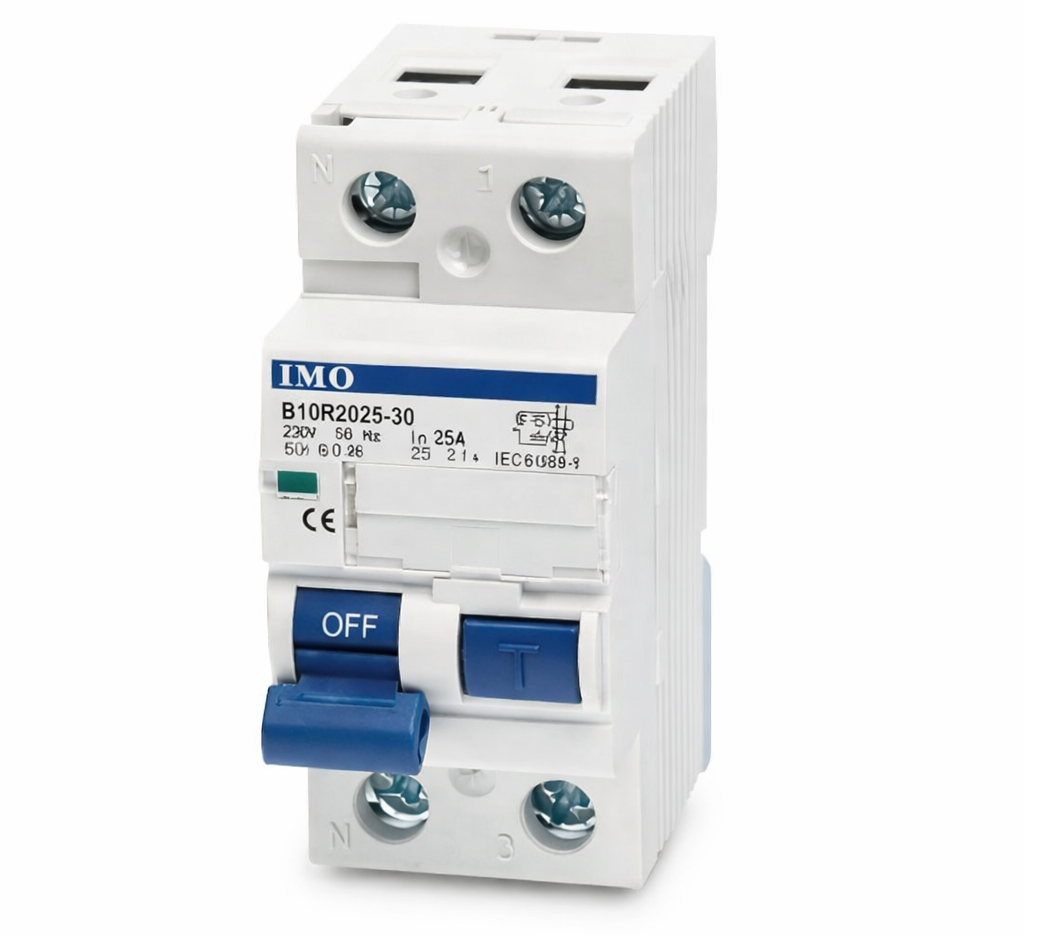

Εικόνα 4. Πληκτρολογήστε AC RCCB

Το RCCB τύπου AC είναι μια συσκευή προστασίας που έχει σχεδιαστεί για να ανιχνεύει μόνο διαρροή καθαρού εναλλασσόμενου ρεύματος (AC).Λειτουργεί όταν ένα ημιτονοειδές ρεύμα σφάλματος AC ρέει προς το έδαφος λόγω αστοχίας μόνωσης ή τυχαίας επαφής.Στο σχήμα, η συσκευή φαίνεται συνδεδεμένη σε τυπικά οικιακά φορτία όπου χρησιμοποιούνται μόνο βασικές συσκευές AC.Αυτός ο τύπος εγκαθίσταται συνήθως σε κυκλώματα φωτισμού, ανεμιστήρες και απλά οικιακά συστήματα καλωδίωσης.Αντιδρά γρήγορα σε ξαφνική διαρροή AC και αποσυνδέει την παροχή εντός χιλιοστών του δευτερολέπτου.Τα RCCB τύπου AC είναι κατάλληλα για περιβάλλοντα όπου δεν υπάρχουν ηλεκτρονικοί μετατροπείς ή εξοπλισμός παραγωγής DC.Λόγω της ικανότητας εστιασμένης ανίχνευσης, παρέχει οικονομική και αξιόπιστη ασφάλεια για βασικές ηλεκτρικές εγκαταστάσεις.

Τύπος A RCCB

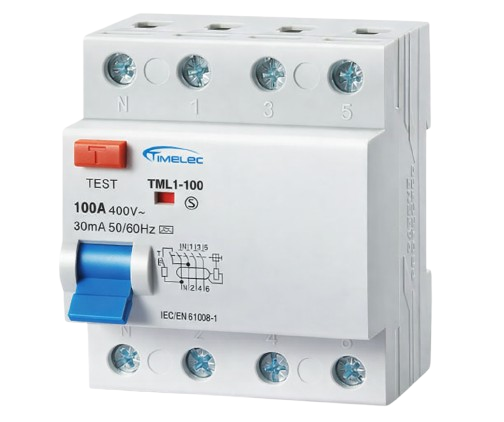

Εικόνα 5. Τύπος A RCCB

Ένα RCCB τύπου Α είναι ένας διακόπτης ασφαλείας που μπορεί να ανιχνεύσει τόσο καθαρή διαρροή AC όσο και διαρροή παλμικού συνεχούς ρεύματος (DC).Έχει σχεδιαστεί για κυκλώματα που περιλαμβάνουν ηλεκτρονικές συσκευές που ενδέχεται να παράγουν μικρά εξαρτήματα DC.Στο σχήμα, το RCCB συνδέεται με μικτά φορτία οικιακής χρήσης και γραφείου, όπως πλυντήρια, υπολογιστές και συστήματα φωτισμού LED.Αυτός ο τύπος βελτιώνει την προστασία όπου εμπλέκονται τα σύγχρονα ηλεκτρονικά, επειδή ανιχνεύει ακανόνιστες κυματομορφές ρεύματος.Τα RCCB τύπου Α ανταποκρίνονται γρήγορα σε σφάλματα διαρροής χωρίς να επηρεάζονται από μικρό ηλεκτρικό θόρυβο.Χρησιμοποιούνται ευρέως σε οικιακούς και εμπορικούς πίνακες όπου υπάρχουν ηλεκτροκινητήρες μεταβλητής ταχύτητας ή τροφοδοτικά μεταγωγής.Η ευρύτερη ικανότητα ανίχνευσης το καθιστά πιο ευέλικτο από τα μοντέλα μόνο με AC στα σύγχρονα ηλεκτρικά συστήματα.

Τύπος B RCCB

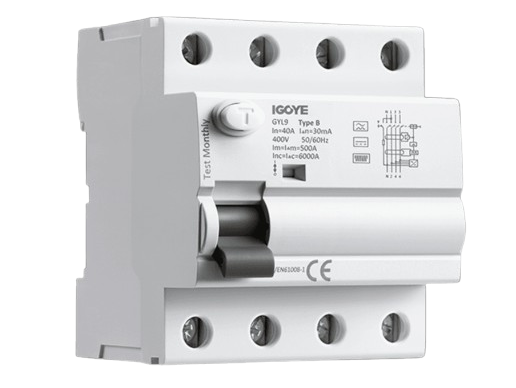

Εικόνα 6. Τύπος B RCCB

Το RCCB Τύπου Β είναι μια προηγμένη συσκευή υπολειπόμενου ρεύματος ικανή να ανιχνεύει ρεύματα AC, παλμικού DC, ομαλού DC και υψηλής συχνότητας ρεύματα διαρροής.Είναι σχεδιασμένο για πολύπλοκα ηλεκτρικά συστήματα που περιλαμβάνουν μετατροπείς, μονάδες μεταβλητής συχνότητας και σταθμούς φόρτισης ηλεκτρικών οχημάτων.Στο σχήμα, το RCCB φαίνεται σε πολυφασική διαμόρφωση συνδεδεμένο με βιομηχανικό εξοπλισμό και εξοπλισμό υψηλής τεχνολογίας.Αυτός ο τύπος διατηρεί αξιόπιστη ενεργοποίηση ακόμη και όταν τα ρεύματα διαρροής είναι μη γραμμικά ή συνεχή.Τα RCCB τύπου Β χρησιμοποιούνται συνήθως σε συστήματα ηλιακής ενέργειας, ιατρικές εγκαταστάσεις και υποδομές EV.Παρέχουν ασφάλεια υψηλού επιπέδου σε εφαρμογές όπου οι ηλεκτρονικοί μετατροπείς και τα εξαρτήματα DC είναι σημαντικά.Λόγω του μεγάλου εύρους ανίχνευσης, θεωρείται η πιο ολοκληρωμένη ταξινόμηση RCCB για προηγμένες εγκαταστάσεις.

Διάγραμμα καλωδίωσης και εγκατάστασης RCCB

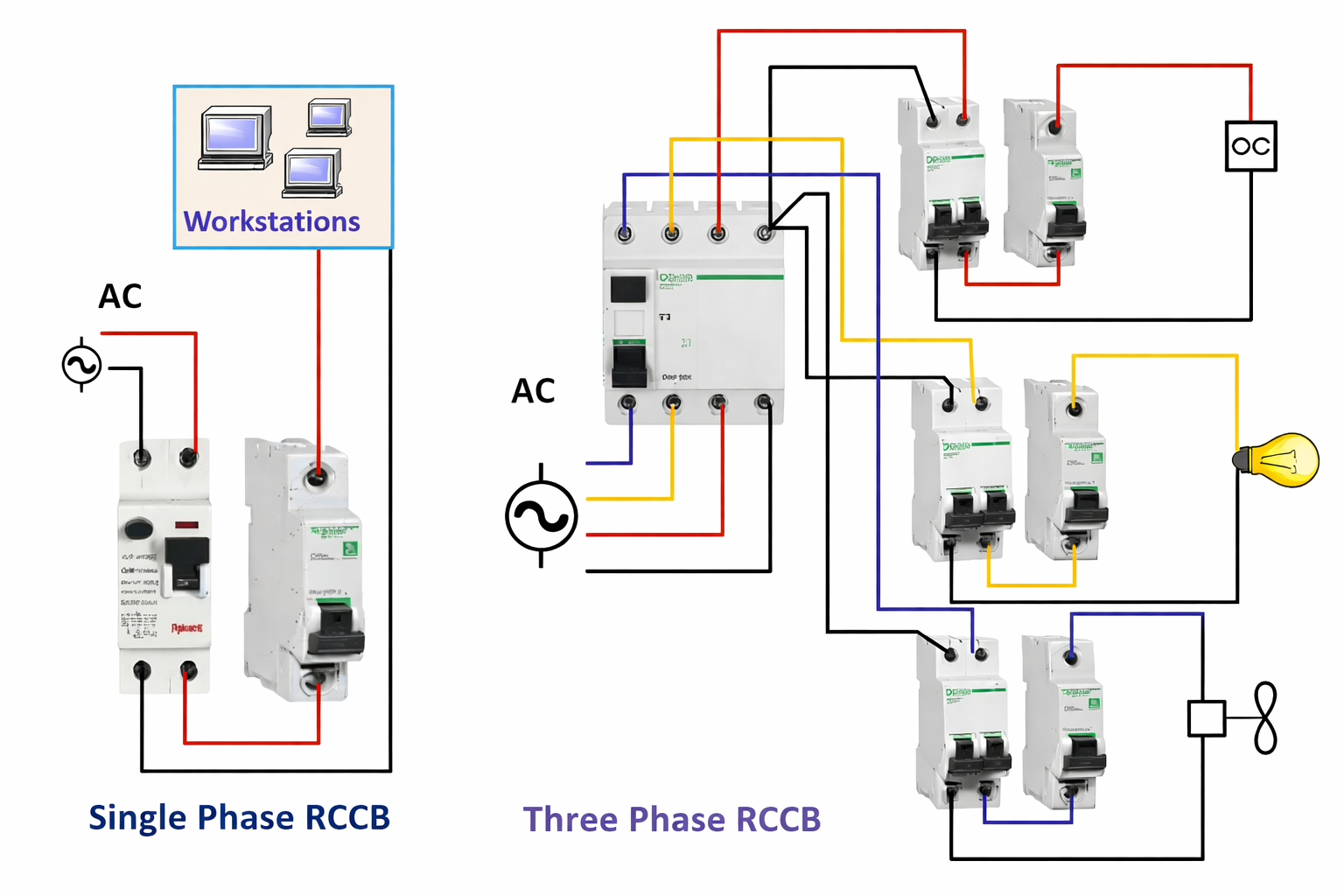

Εικόνα 7. Διάγραμμα καλωδίωσης και εγκατάστασης RCCB

Τα διαγράμματα καλωδίωσης RCCB απεικονίζουν τον τρόπο με τον οποίο η συσκευή συνδέεται εξωτερικά για να διασφαλιστεί η ασφαλής λειτουργία.Το σχήμα δείχνει τόσο μονοφασικές όσο και τριφασικές συνδέσεις RCCB, όπου αγωγοί φάσης και ουδέτερος διέρχονται από τους ακροδέκτες της συσκευής πριν φτάσουν στο φορτίο.Ο σωστός προσανατολισμός των ακροδεκτών είναι σημαντικός, επειδή η αναστροφή ενεργού και ουδέτερου μπορεί να προκαλέσει ακατάλληλη συμπεριφορά ενεργοποίησης.

Στα μονοφασικά συστήματα χρησιμοποιούνται δύο πόλοι, ενώ τα τριφασικά συστήματα τυπικά απαιτούν τέσσερις πόλους συμπεριλαμβανομένου του ουδέτερου.Το διάγραμμα υπογραμμίζει επίσης την κατανομή των κυκλωμάτων σε διαφορετικά φορτία μετά το RCCB.Η σωστή καλωδίωση διασφαλίζει την ακριβή ανίχνευση διαρροών και αποτρέπει τις λανθασμένες διαδρομές.Αυτά τα διαγράμματα εγκατάστασης χρησιμεύουν ως οπτικός οδηγός για ασφαλή και τυποποιημένη εγκατάσταση ηλεκτρικού πίνακα.

RCCB vs MCB vs ELCB

Αυτές οι συσκευές συγκρίνονται συχνά επειδή είναι όλες προστασία κυκλώματος εργαλεία που βρίσκονται σε ηλεκτρικούς πίνακες.Ωστόσο, προστατεύουν από διαφορετικών ειδών ηλεκτρικές βλάβες.

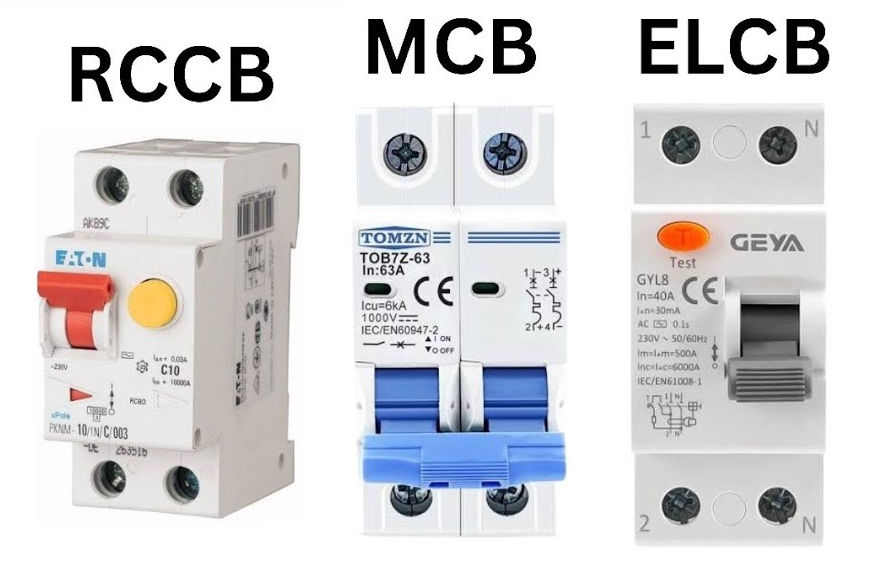

Εικόνα 8. RCCB vs MCB vs ELCB

Παράμετρος	RCCB	MCB	ELCB
Κύρια Λειτουργία	Διαδρομές σε ρεύμα διαρροής συνήθως 10–300 mA	Ταξίδια με υπερένταση συνήθως 6–63 A	Διαδρομές σε τάση γης συνήθως 40–60 V
Κατώφλι προστασίας από ηλεκτροπληξία	Κοινό επίπεδο ατομικής προστασίας 30 mA	Χωρίς καθορισμένο κατώφλι διαδρομής σοκ	Τυπικό εύρος απενεργοποίησης κραδασμών 50 mA – 300 mA
Εύρος υπερφόρτωσης ταξιδιού	Δεν αξιολογείται για ρεύμα υπερφόρτωσης	Θερμική διαδρομή περίπου.1,13–1,45 × In	Δεν αξιολογείται για ρεύμα υπερφόρτωσης
Εύρος διαδρομής βραχυκυκλώματος	Χωρίς μαγνητικό βραχυκύκλωμα	Μαγνητικό ταξίδι περ.5–10 × In	Χωρίς μαγνητικό βραχυκύκλωμα
Τύπος ανίχνευσης σφάλματος	Τρέχουσα ανισορροπία μεταξύ φάσης και ουδέτερου	Υπέρβαση ρεύματος γραμμής πάνω από την ονομαστική τιμή	Αύξηση τάσης μεταξύ γης και ουδέτερου
Τάση λειτουργίας	230 V / 400 V AC	230 V / 400 V AC	230 V AC
Τυπικά επίπεδα ευαισθησίας	10 mA, 30 mA, 100 mA, 300 mA	Δεν εκφράζεται σε mA	30 mA – 300 mA
Χρόνος απόκρισης	≤ 30 ms στα 30 mA	100–500 ms ανάλογα με το σφάλμα	100–300 ms τυπικό
Ονομαστική τρέχουσα περιοχή	16 Α – 100 Α	1 Α – 125 Α	16 Α – 63 Α
Συχνότητα	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
Απαιτούνται αγωγοί καλωδίωσης	Φάση + Ουδέτερη	Μόνο φάση (ουδέτερο προαιρετικό σε DP)	Φάση + Γη
Τυπική αναφορά	IEC 61008-1	IEC 60898-1	IEC 61008 / παλαιότερο IEC 1008
Μηχανική Ζωή	10.000 λειτουργίες τυπικές	20.000 λειτουργίες τυπικές	8.000–10.000 επεμβάσεις
Σπαστή ικανότητα	6 kA – 10 kA	4,5 kA – 10 kA	3 kA – 6 kA
Κοινό σημείο εγκατάστασης	Κύριος πίνακας διανομής	Γραμμή κυκλώματος διακλάδωσης	Παλιότερα πάνελ γείωσης

RCCB εναντίον RCBO

Αυτή η ενότητα συγκρίνει το RCCB και το RCBO επειδή και τα δύο είναι σύγχρονοι διακόπτες ασφαλείας, αλλά παρέχουν διαφορετικά επίπεδα προστασίας.

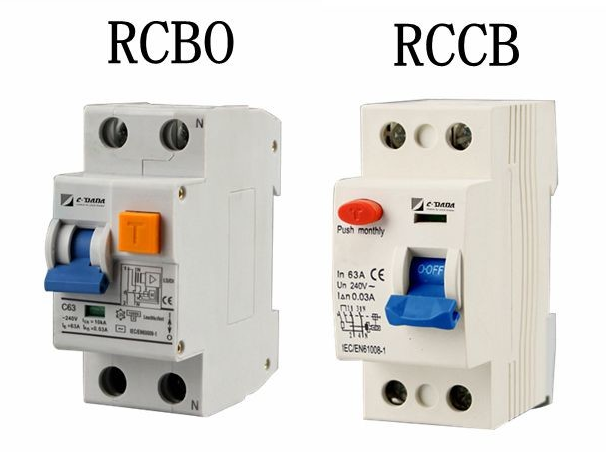

Εικόνα 9. RCCB vs RCBO

Χαρακτηριστικά	RCCB	RCBO
Πλήρες Όνομα	Διακόπτης κυκλώματος υπολειπόμενου ρεύματος	Διακόπτης υπολειπόμενου ρεύματος με υπερένταση
Ευαισθησία ταξιδιού διαρροής	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Εύρος υπερφόρτωσης ταξιδιού	Δεν αξιολογείται για ρεύμα υπερφόρτωσης	Θερμική διαδρομή περίπου.1,13–1,45 × In
Εύρος διαδρομής βραχυκυκλώματος	Χωρίς μαγνητικό στοιχείο βραχυκυκλώματος	Μαγνητικό ταξίδι περ.5–10 × In
Ονομαστική τρέχουσα περιοχή	16 Α – 100 Α	6 Α – 63 Α
Τάση λειτουργίας	230 V / 400 V AC	230 V / 400 V AC
Συχνότητα	50 / 60 Hz	50 / 60 Hz
Αριθμός Πολωνών	2P, 4P	1P+N, 2P
Τυπικό πλάτος μονάδας (DIN)	36–72 χλστ	18–36 χλστ
Χρόνος απόκρισης (διαρροή)	≤ 30 ms στα 30 mA	≤ 30 ms στα 30 mA
Σπαστή ικανότητα	6 kA – 10 kA	4,5 kA – 10 kA
Τυπική αναφορά	IEC 61008-1	IEC 61009-1
Μηχανική Ζωή	10.000 λειτουργίες τυπικές	10.000–20.000 τυπικές λειτουργίες
Τυπικό σημείο εγκατάστασης	Κύριος πίνακας διανομής	Τελικό κύκλωμα διακλάδωσης
Κάλυψη Προστασίας	Μόνο σφάλματα διαρροής γείωσης	Διαρροή + υπερφόρτωση + βραχυκύκλωμα

Εφαρμογές Διακοπτών Κυκλώματος Υπολειπόμενου Ρεύματος

1. Κατοικίες

Τα RCCB εγκαθίστανται σε οικιακούς πίνακες διανομής για τη μείωση του κινδύνου ηλεκτροπληξίας από κατεστραμμένη καλωδίωση ή ελαττωματικές συσκευές.Παρακολουθούν τη διαρροή στα κυκλώματα φωτισμού και πρίζας που χρησιμοποιούνται καθημερινά.Αυτό προσθέτει ένα επιπλέον στρώμα ασφαλείας για τακτική οικιακή ηλεκτρική χρήση.

2. Εμπορικά Κτίρια

Εμπορικοί χώροι όπως γραφεία, εμπορικά κέντρα και δημόσιες εγκαταστάσεις χρησιμοποιούν RCCB για τη βελτίωση της ηλεκτρικής ασφάλειας για τους ενοίκους.Μειώνουν τον κίνδυνο ηλεκτρολογικών ατυχημάτων σε περιοχές με μεγάλη κυκλοφορία.Η ικανότητά τους γρήγορης απενεργοποίησης υποστηρίζει τη συμμόρφωση με τα πρότυπα ασφαλείας.

3. Βιομηχανικές Εγκαταστάσεις

Οι βιομηχανικές εγκαταστάσεις και τα συνεργεία εφαρμόζουν RCCB για τη διαχείριση των κινδύνων διαρροής γύρω από μηχανήματα και μηχανοκίνητο εξοπλισμό.Βοηθούν στη διατήρηση ασφαλέστερων συνθηκών εργασίας όπου τα ηλεκτρικά φορτία είναι υψηλά.Αυτό συμβάλλει σε πιο σταθερή και ασφαλή λειτουργία του συστήματος.

4. Υγροί και Εξωτερικοί Χώροι

Τοποθεσίες που εκτίθενται στην υγρασία, συμπεριλαμβανομένων των λουτρών, των κουζινών, των πισινών και των εξωτερικών εγκαταστάσεων, χρησιμοποιούν συνήθως RCCB λόγω υψηλότερης πιθανότητας διαρροής.Αυτά τα περιβάλλοντα είναι πιο επιρρεπή σε αστοχία μόνωσης και τυχαία επαφή.Τα RCCB παρέχουν πρόσθετη ηλεκτρική προστασία σε τέτοιες συνθήκες.

Σύναψη

Τα RCCB σας βοηθούν να είστε ασφαλείς ελέγχοντας συνεχώς τη ροή του ρεύματος και διακόπτοντας την παροχή ρεύματος όταν εμφανίζεται διαρροή.Τα εσωτερικά εξαρτήματά τους, οι κατάλληλες αξιολογήσεις και οι τύποι όπως AC, A και B σάς επιτρέπουν να ταιριάξετε τη σωστή συσκευή με το ηλεκτρικό σας σύστημα.Η γνώση της σωστής καλωδίωσης και των διαφορών μεταξύ RCCB, MCB, ELCB και RCBO σάς βοηθά να επιλέξετε καλύτερη προστασία.Επειδή αντιδρούν γρήγορα και λειτουργούν σε πολλά περιβάλλοντα, τα RCCB παραμένουν ουσιαστικό μέρος της καθημερινής ηλεκτρικής ασφάλειας.
