Επεξήγηση του διακόπτη κουμπιού για εύκολη εκμάθηση

Οι διακόπτες κουμπιών σάς επιτρέπουν να ελέγχετε εύκολα τα ηλεκτρικά κυκλώματα με ένα απλό πάτημα.Σε αυτό το άρθρο, θα μάθετε τι είναι ο διακόπτης με κουμπιά, πώς λειτουργεί και τα κύρια μέρη του.Θα κατανοήσετε επίσης τους διαφορετικούς τύπους με βάση τη λειτουργία, τη διαμόρφωση επαφών και το κοντάρι και τη ρίψη.Επιπλέον, θα δείτε πού χρησιμοποιούνται, πώς συγκρίνονται με άλλους διακόπτες και πώς να επιλέξετε το σωστό.

Κατάλογος

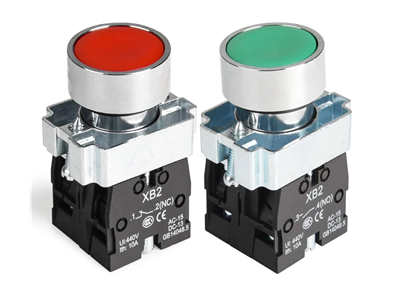

Εικόνα 1. Διακόπτης κουμπιού

Τι είναι ένας διακόπτης κουμπιού;

Ο διακόπτης κουμπιού είναι μια απλή ηλεκτρική συσκευή που χρησιμοποιείται για τον χειροκίνητο έλεγχο ενός κυκλώματος πατώντας ένα κουμπί.Βρίσκεται συνήθως σε πίνακες ελέγχου, μηχανήματα και ηλεκτρονικές συσκευές όπου απαιτείται γρήγορη είσοδος από τον χρήστη.Αυτός ο τύπος διακόπτη επιτρέπει σε έναν χρήστη να ξεκινήσει, να σταματήσει ή να ενεργοποιήσει μια ενέργεια με ένα μόνο πάτημα.Έχει σχεδιαστεί για εύκολη λειτουργία και αξιόπιστη απόδοση τόσο σε συστήματα χαμηλής όσο και υψηλής ισχύος.

Οι διακόπτες κουμπιών χρησιμοποιούνται ευρέως επειδή παρέχουν άμεσο και διαισθητικό έλεγχο.Συχνά εγκαθίστανται σε πάνελ ή εξοπλισμό για εύκολη πρόσβαση.Αυτοί οι διακόπτες είναι διαθέσιμοι σε διαφορετικά μεγέθη, σχήματα και υλικά ανάλογα με την εφαρμογή.Ο κύριος σκοπός τους είναι να παρέχουν έναν γρήγορο και αποτελεσματικό τρόπο ελέγχου των ηλεκτρικών λειτουργιών χωρίς πολύπλοκους μηχανισμούς.

Αρχή λειτουργίας του διακόπτη κουμπιού

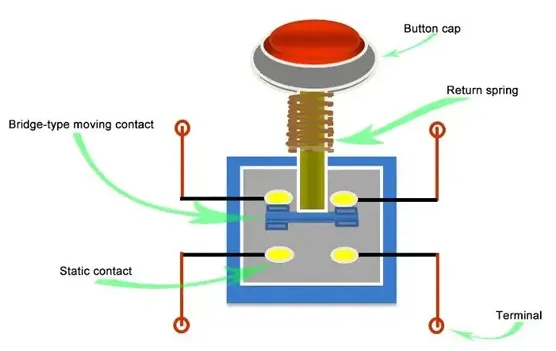

Εικόνα 2. Μηχανισμός Εργασίας

Ένας διακόπτης κουμπιού λειτουργεί αλλάζοντας την κατάσταση ενός ηλεκτρικού κυκλώματος όταν πατηθεί το κουμπί.Όταν δεν ασκείται δύναμη, το κύκλωμα παραμένει στην προεπιλεγμένη κατάσταση, είτε ανοιχτό είτε κλειστό ανάλογα με τη σχεδίαση.Πατώντας το κουμπί ασκείται δύναμη σε έναν εσωτερικό μηχανισμό, ο οποίος προκαλεί την κίνηση των ηλεκτρικών επαφών.Αυτή η κίνηση είτε επιτρέπει στο ρεύμα να ρέει είτε το σταματάει αμέσως.

Καθώς απελευθερώνεται το κουμπί, ο διακόπτης επιστρέφει στην αρχική του κατάσταση, επαναφέροντας το κύκλωμα στην προεπιλεγμένη του κατάσταση.Αυτή η γρήγορη μετάβαση εξασφαλίζει αξιόπιστο έλεγχο των ηλεκτρικών σημάτων σε πραγματικό χρόνο.Η αλλαγή στη θέση επαφής επηρεάζει άμεσα τη ροή του ρεύματος, κάνοντας τον διακόπτη να λειτουργεί ως σημείο ελέγχου στο κύκλωμα.Αυτή η απλή ενέργεια κάνει τους διακόπτες κουμπιών αποτελεσματικούς για ακριβείς και επαναλαμβανόμενες λειτουργίες.

Εξαρτήματα ενός διακόπτη κουμπιού

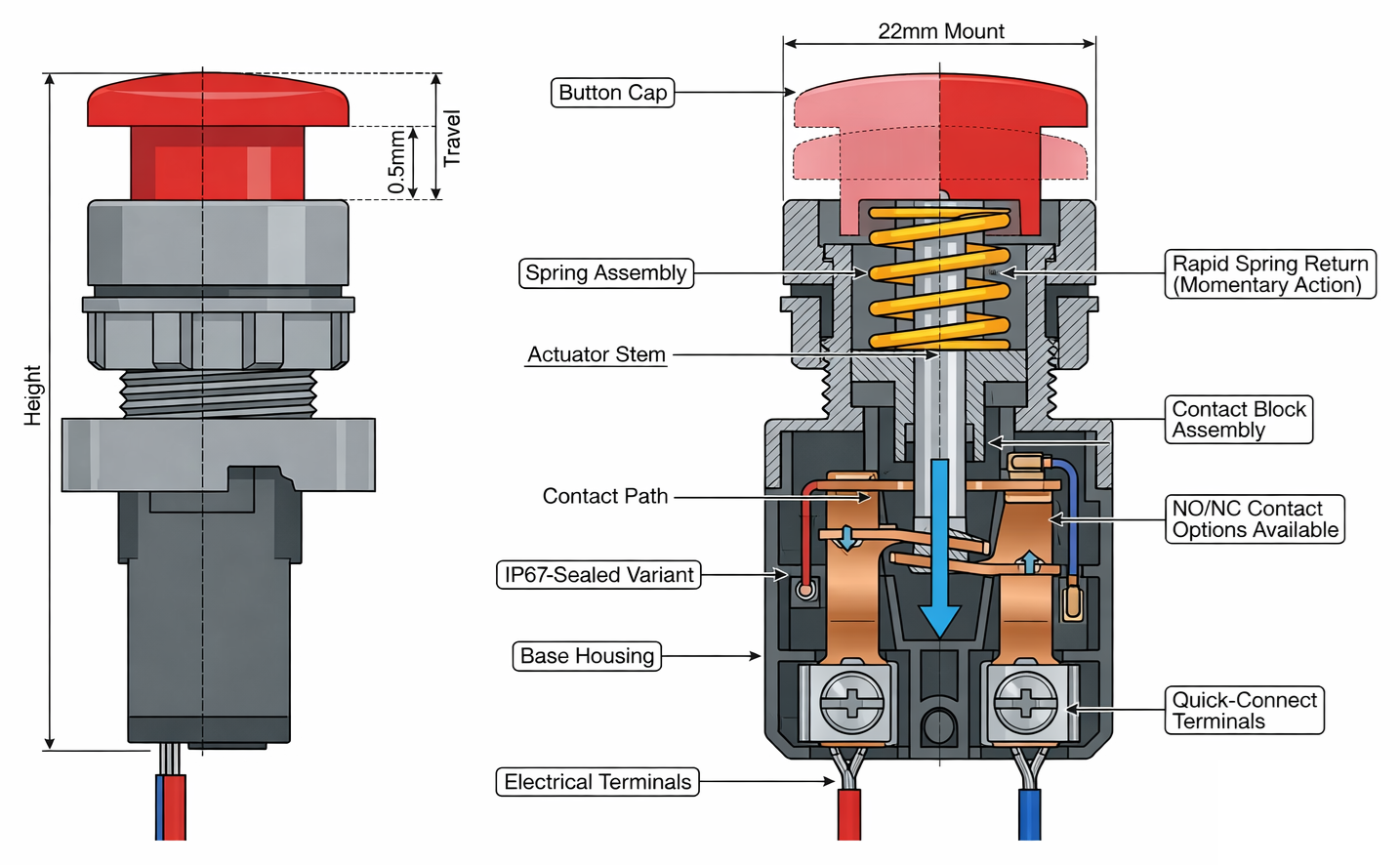

Εικόνα 3. Εσωτερική δομή του κουμπιού

• Καπάκι κουμπιού (Ενεργοποιητής)

Το καπάκι του κουμπιού είναι το ορατό τμήμα που πατάτε για να λειτουργήσετε τον διακόπτη.Είναι σχεδιασμένο για εύκολη επαφή και μπορεί να είναι σε διαφορετικά χρώματα και σχήματα για αναγνώριση.Ο ενεργοποιητής μεταφέρει την ασκούμενη δύναμη στον εσωτερικό μηχανισμό.Ο σχεδιασμός του εξασφαλίζει ομαλή και συνεπή δράση πίεσης σε επαναλαμβανόμενη χρήση.

• Επιστροφή Άνοιξη

Το ελατήριο επιστροφής είναι υπεύθυνο για την επαναφορά του κουμπιού στην αρχική του θέση μετά το πάτημα.Αποθηκεύει μηχανική ενέργεια όταν συμπιέζεται και την απελευθερώνει όταν αφαιρεθεί η δύναμη.Αυτό διασφαλίζει ότι ο διακόπτης επαναφέρει γρήγορα και αξιόπιστα.Το ελατήριο βοηθά επίσης στη διατήρηση σταθερής απτικής ανάδρασης κατά τη λειτουργία.

• Κινούμενη επαφή (Επαφή γέφυρας)

Η κινούμενη επαφή αλλάζει θέση όταν πατηθεί το κουμπί.Συνδέει ή αποσυνδέει την ηλεκτρική διαδρομή μέσα στο διακόπτη.Αυτό το εξάρτημα έχει σχεδιαστεί για ανθεκτικότητα ώστε να χειρίζεται επαναλαμβανόμενους κύκλους επαφής.Η κίνησή του καθορίζει άμεσα αν το ρεύμα ρέει μέσα από το κύκλωμα.

• Στατική επαφή

Η στατική επαφή παραμένει σταθερή μέσα στο διακόπτη και χρησιμεύει ως σημείο σύνδεσης για την κινούμενη επαφή.Σχηματίζει την ηλεκτρική διαδρομή όταν αγγίζεται από την κινούμενη επαφή.Αυτές οι επαφές είναι συνήθως κατασκευασμένες από αγώγιμα υλικά για αποτελεσματική μεταφορά ρεύματος.Η σταθερή τους θέση εξασφαλίζει σταθερή απόδοση μεταγωγής.

• Συναρμολόγηση μπλοκ επαφής

Το μπλοκ επαφών στεγάζει το σύστημα επαφών και υποστηρίζει τη σωστή ευθυγράμμιση.Εξασφαλίζει ότι οι κινούμενες και στατικές επαφές συναντώνται σωστά κατά τη λειτουργία.Αυτή η δομή βοηθά στη διατήρηση της ηλεκτρικής αξιοπιστίας και μειώνει τη φθορά.Επιτρέπει επίσης την αρθρωτή αντικατάσταση σε ορισμένα σχέδια διακοπτών.

• Τερματικά (ηλεκτρικές συνδέσεις)

Οι ακροδέκτες είναι τα εξωτερικά σημεία σύνδεσης στα οποία συνδέονται τα καλώδια.Επιτρέπουν την ενσωμάτωση του διακόπτη σε ένα ηλεκτρικό κύκλωμα.Αυτά μπορεί να είναι ακροδέκτες βιδωτού, τύπου συγκόλλησης ή ταχείας σύνδεσης.Ο σωστός σχεδιασμός ακροδεκτών εξασφαλίζει ασφαλείς και σταθερές ηλεκτρικές συνδέσεις.

• Στέγαση (Σώμα/Βάση)

Το περίβλημα περικλείει όλα τα εσωτερικά εξαρτήματα και παρέχει μηχανική προστασία.Είναι συνήθως κατασκευασμένο από ανθεκτικό πλαστικό ή μεταλλικό υλικό.Το περίβλημα υποστηρίζει επίσης τοποθέτηση σε πάνελ ή περιβλήματα.Προστατεύει τα εσωτερικά μέρη από σκόνη, υγρασία και μηχανικές βλάβες.

Τύποι διακοπτών κουμπιών

Με βάση τη λειτουργία

1. Στιγμιαίος διακόπτης κουμπιού

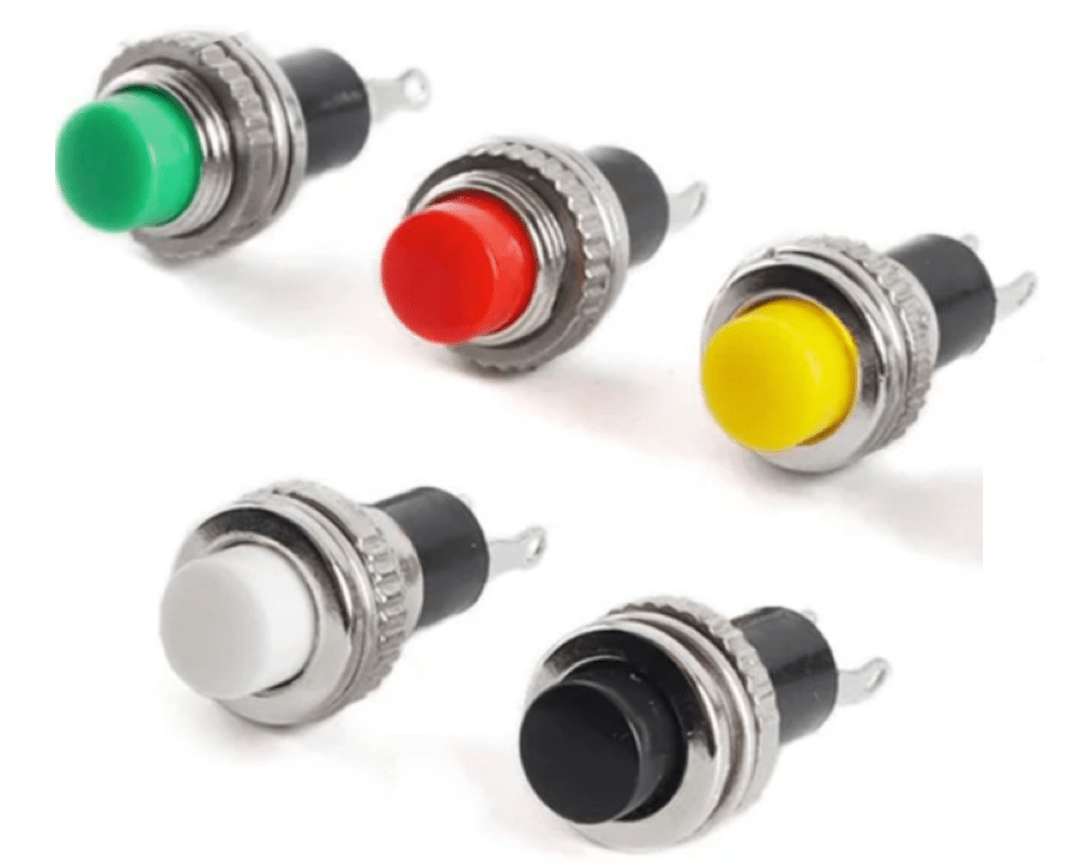

Εικόνα 4. Παράδειγμα στιγμιαίου διακόπτη

Ένας στιγμιαίος διακόπτης κουμπιού είναι ένας τύπος διακόπτη που παραμένει ενεργός μόνο όταν πατιέται.Μόλις αφαιρεθεί η πίεση, επιστρέφει αυτόματα στην αρχική του κατάσταση.Αυτή η συμπεριφορά χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν προσωρινή ενεργοποίηση, όπως κουδούνια πόρτας ή σήματα ελέγχου.Η δράση γρήγορης επιστροφής εξασφαλίζει ακριβή και σύντομο έλεγχο.

Αυτοί οι διακόπτες έχουν σχεδιαστεί για να παρέχουν άμεση απόκριση κατά τη λειτουργία.Η ενέργεια πίεσης ενεργοποιεί μια αλλαγή και η απελευθέρωσή της διακόπτει τη δράση αμέσως.Αυτό τα καθιστά κατάλληλα για συστήματα όπου δεν απαιτείται συνεχής ενεργοποίηση.Η απλή λειτουργία τους και η συμπεριφορά γρήγορης επαναφοράς τους καθιστούν ευρέως χρήση σε πίνακες ελέγχου και ηλεκτρονικές συσκευές.

2. Ασφάλιση (Συντηρημένο) διακόπτη κουμπιού

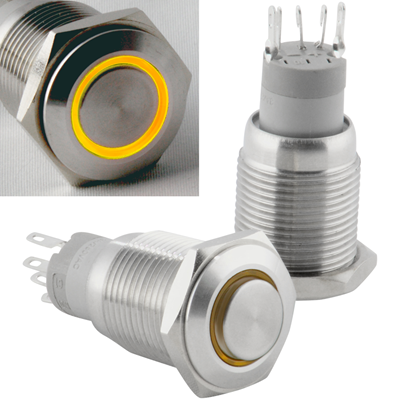

Εικόνα 5. Παράδειγμα διακόπτη ασφάλισης

Ο διακόπτης κουμπιού κλειδώματος είναι ένας τύπος διακόπτη που παραμένει στην τελευταία του θέση αφού πατηθεί.Όταν το κουμπί πατηθεί μία φορά, παραμένει ενεργοποιημένο μέχρι να πατηθεί ξανά για να αλλάξει η κατάστασή του.Αυτό επιτρέπει στον διακόπτη να διατηρεί τη λειτουργία του χωρίς συνεχή πίεση.Χρησιμοποιείται συνήθως για έλεγχο on/off σε ηλεκτρικά συστήματα.

Αυτός ο τύπος διακόπτη παρέχει σταθερή λειτουργία για εφαρμογές που απαιτούν σταθερή κατάσταση.Ο χρήστης δεν χρειάζεται να κρατήσει πατημένο το κουμπί για να διατηρήσει το κύκλωμα ενεργό.Πατώντας το ξανά, αλλάζει η κατάσταση πίσω, καθιστώντας εύκολο τον έλεγχο των συσκευών.Η διατηρούμενη συμπεριφορά του είναι χρήσιμη στον έλεγχο ισχύος και τη λειτουργία του εξοπλισμού.

Με βάση τη διαμόρφωση επαφών

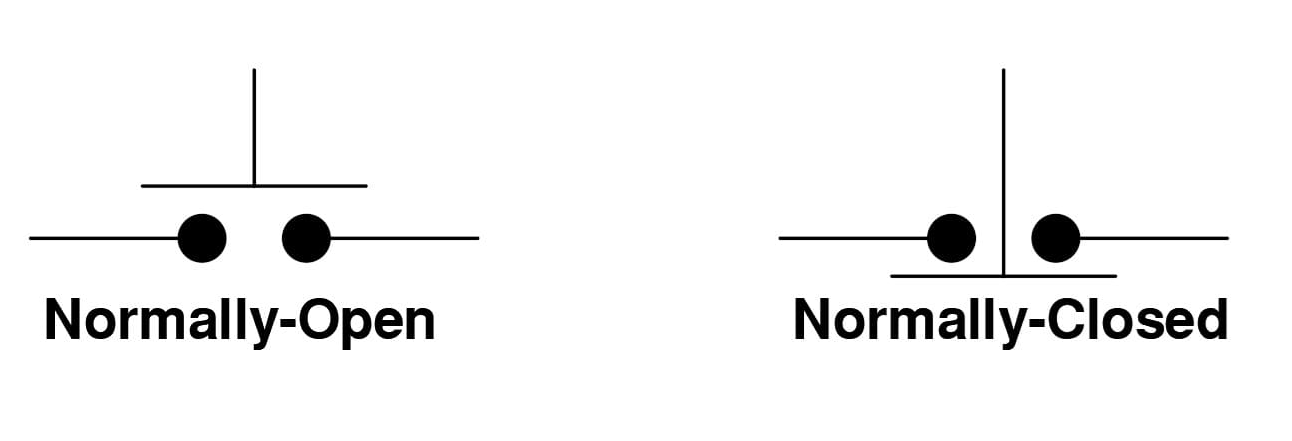

Εικόνα 6. Διάγραμμα NO vs NC

1. Κανονικά ανοιχτό (ΟΧΙ)

Ένας κανονικά ανοιχτός διακόπτης κουμπιού είναι ένας τύπος διακόπτη όπου το κύκλωμα είναι ανοιχτό στην προεπιλεγμένη του κατάσταση.Αυτό σημαίνει ότι δεν ρέει ρεύμα μέχρι να πατηθεί το κουμπί.Όταν πατηθεί το κουμπί, οι επαφές κλείνουν και επιτρέπουν στο ρεύμα να περάσει μέσα από το κύκλωμα.Μόλις απελευθερωθεί, το κύκλωμα επιστρέφει στην ανοιχτή του κατάσταση.

Αυτός ο τύπος διαμόρφωσης χρησιμοποιείται συνήθως σε συστήματα ελέγχου που απαιτούν ενεργοποίηση μόνο όταν χρειάζεται.Διασφαλίζει ότι το κύκλωμα παραμένει ανενεργό εκτός εάν ενεργοποιηθεί από τον χρήστη.Η συμπεριφορά φαίνεται ξεκάθαρα σε τυπικά διαγράμματα επαφής όπου το κενό κλείνει κατά τη λειτουργία.Χρησιμοποιείται ευρέως σε κουμπιά εκκίνησης και εισόδους σήματος.

2. Κανονικά κλειστό (NC)

Ένας κανονικά κλειστός διακόπτης κουμπιού είναι ένας τύπος διακόπτη όπου το κύκλωμα είναι κλειστό στην προεπιλεγμένη του κατάσταση.Αυτό επιτρέπει στο ρεύμα να ρέει συνεχώς όταν δεν πατιέται το κουμπί.Πατώντας το κουμπί ανοίγει το κύκλωμα και διακόπτεται η ροή του ρεύματος.Η απελευθέρωση του κουμπιού επαναφέρει την κατάσταση του κλειστού κυκλώματος.

Αυτή η διαμόρφωση χρησιμοποιείται συνήθως σε συστήματα ασφαλείας και λειτουργίες διακοπής έκτακτης ανάγκης.Εξασφαλίζει ότι το κύκλωμα παραμένει ενεργό εκτός εάν διακοπεί σκόπιμα.Η αλλαγή στην κατάσταση επαφής αναπαρίσταται σαφώς σε τυπικά διαγράμματα κατά τη λειτουργία.Είναι χρήσιμο σε εφαρμογές όπου απαιτείται διακοπή ρεύματος για προστασία.

Βασισμένο στο Pole and Throw

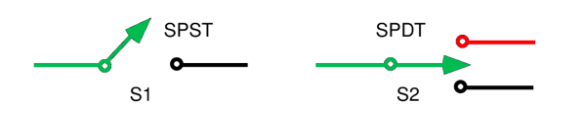

Εικόνα 7. Διάγραμμα SPST και SPDT

Τα SPST και SPDT είναι διαμορφώσεις μονοπολικών διακοπτών που ελέγχουν ένα ηλεκτρικό κύκλωμα.Ένας διακόπτης SPST (Single Pole Single Throw) έχει μία είσοδο και μία έξοδο, επιτρέποντας απλό έλεγχο on/off.Λειτουργεί ως βασικός διακόπτης που είτε συνδέει είτε αποσυνδέει ένα κύκλωμα.Αυτό το καθιστά κατάλληλο για απλές εργασίες εναλλαγής.

Ένας διακόπτης SPDT (Single Pole Double Throw) ελέγχει επίσης ένα κύκλωμα αλλά παρέχει δύο πιθανές διαδρομές εξόδου.Επιτρέπει την κατεύθυνση του ρεύματος σε μία από τις δύο συνδέσεις.Αυτό το καθιστά χρήσιμο για την επιλογή μεταξύ δύο διαφορετικών κυκλωμάτων ή τρόπων λειτουργίας.Το διάγραμμα δείχνει τυπικά μια είσοδο που αλλάζει μεταξύ δύο εξόδων.

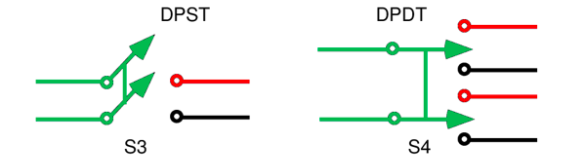

Εικόνα 8. Διάγραμμα DPST και DPDT

Τα DPST και DPDT είναι διαμορφώσεις διπολικών διακοπτών που έχουν σχεδιαστεί για τον έλεγχο πολλαπλών κυκλωμάτων ταυτόχρονα.Ένας διακόπτης DPST (Double Pole Single Throw) μπορεί να ελέγχει δύο ξεχωριστά κυκλώματα ταυτόχρονα με μία μόνο ενέργεια.Επιτρέπει την ενεργοποίηση ή απενεργοποίηση και των δύο κυκλωμάτων μαζί.Αυτό είναι χρήσιμο σε εφαρμογές που απαιτούν συγχρονισμένο έλεγχο.

Ένας διακόπτης DPDT (Double Pole Double Throw) ελέγχει δύο κυκλώματα και παρέχει δύο διαδρομές μεταγωγής για το καθένα.Επιτρέπει πιο σύνθετη εναλλαγή ανακατευθύνοντας το ρεύμα με πολλούς τρόπους.Αυτή η διαμόρφωση χρησιμοποιείται συνήθως σε κυκλώματα αντιστροφής και προηγμένα συστήματα ελέγχου.Το διάγραμμα δείχνει συνήθως δύο πόλους που αλλάζουν μεταξύ δύο σετ εξόδων.

Πλεονεκτήματα και μειονεκτήματα των διακοπτών κουμπιού

Πλεονεκτήματα των διακοπτών με κουμπιά

• Απλό και εύκολο στη χρήση

• Γρήγορος χρόνος απόκρισης

• Συμπαγής σχεδιασμός που εξοικονομεί χώρο

• Αξιόπιστο για επαναλαμβανόμενη χρήση

• Διατίθεται σε πολλά μεγέθη και στυλ

• Κατάλληλο για συστήματα χαμηλής και υψηλής ισχύος

Περιορισμοί των διακοπτών κουμπιού

• Περιορισμένος έλεγχος σε σύγκριση με σύνθετους διακόπτες

• Μηχανική φθορά με την πάροδο του χρόνου

• Απαιτεί φυσική αλληλεπίδραση

• Μπορεί να χρειάζεται προστασία σε σκληρά περιβάλλοντα

• Δεν είναι ιδανικό για συνεχή μεταγωγή χωρίς κυκλώματα υποστήριξης

Εφαρμογές Push Button Switches

1. Βιομηχανικοί Πίνακες Ελέγχου

Οι διακόπτες κουμπιών χρησιμοποιούνται συνήθως σε βιομηχανικές μηχανές για λειτουργίες εκκίνησης, διακοπής και επαναφοράς.Παρέχουν γρήγορο και άμεσο έλεγχο για τους χειριστές που χειρίζονται εξοπλισμό.Η σαφής σήμανση και η χρωματική τους κωδικοποίηση βελτιώνουν την ασφάλεια και την αποτελεσματικότητα.Αυτοί οι διακόπτες είναι καλοί για αξιόπιστη λειτουργία του μηχανήματος.

2. Καταναλωτικά Ηλεκτρονικά

Πολλές καθημερινές συσκευές, όπως συσκευές και μικροσυσκευές, χρησιμοποιούν διακόπτες κουμπιών για είσοδο από τον χρήστη.Επιτρέπουν τον εύκολο έλεγχο των λειτουργιών χωρίς πολύπλοκες διεπαφές.Το μικρό τους μέγεθος τα καθιστά κατάλληλα για μικρές ηλεκτρονικές συσκευές.Βελτιώνουν τη χρηστικότητα και την ευκολία.

3. Συστήματα Αυτοκινήτων

Τα κουμπιά χρησιμοποιούνται σε οχήματα για λειτουργίες όπως εκκίνηση κινητήρα, ενεργοποίηση κόρνας και συστήματα ελέγχου.Παρέχουν γρήγορη πρόσβαση σε βασικές λειτουργίες κατά την οδήγηση.Η αντοχή τους εξασφαλίζει αξιόπιστη απόδοση σε διαφορετικές συνθήκες.Αυτοί οι διακόπτες βελτιώνουν τον έλεγχο και την άνεση του οδηγού.

4. Ιατρικός εξοπλισμός

Οι ιατρικές συσκευές χρησιμοποιούν διακόπτες κουμπιών για ακριβείς και ελεγχόμενες λειτουργίες.Επιτρέπουν τη λειτουργία του εξοπλισμού με ασφάλεια και αποτελεσματικότητα.Η ανταποκρινόμενη δράση τους είναι σημαντική σε διαφορετικές καταστάσεις.Τα καθαρά και σφραγισμένα σχέδια χρησιμοποιούνται συχνά για την υγιεινή.

5. Συστήματα Οικιακού Αυτοματισμού

Τα κουμπιά χρησιμοποιούνται σε έξυπνα οικιακά συστήματα για φωτισμό, ασφάλεια και έλεγχο συσκευών.Παρέχουν μια απλή διεπαφή για τον έλεγχο αυτοματοποιημένων λειτουργιών.Η ενσωμάτωσή τους με ηλεκτρονικά συστήματα τα καθιστά ευέλικτα.Βελτιώνουν την άνεση στα σύγχρονα σπίτια.

6. Συστήματα ελέγχου και οργάνων

Στα συστήματα μέτρησης και ελέγχου, τα κουμπιά χρησιμοποιούνται για την ενεργοποίηση λειτουργιών και την προσαρμογή των ρυθμίσεων.Παρέχουν ακριβή χειροκίνητη εισαγωγή για τον έλεγχο του συστήματος.Η αξιοπιστία τους εξασφαλίζει σταθερή απόδοση σε ευαίσθητες εφαρμογές.Αυτοί οι διακόπτες χρησιμοποιούνται ευρέως σε ρυθμίσεις δοκιμών και παρακολούθησης.

Διακόπτης κουμπιού vs Διακόπτης εναλλαγής vs διακόπτης Rocker

Χαρακτηριστικό	Πιέστε το κουμπί Διακόπτης	Εναλλαγή διακόπτη	Rocker Switch
Δύναμη ενεργοποίησης	1,5–5 N τυπικό	2–6 Β τυπικό	2–5 Β τυπικό
Απόσταση ταξιδιού	0,5–3 mm	2–6 mm	1,5–4 mm
Τύπος Λειτουργίας	Στιγμιαία ή μανδάλωμα	Συντηρείται μόνο	Συντηρείται μόνο
Ηλεκτρική Ζωή	100.000–1.000.000 κύκλους	50.000–200.000 κύκλους	50.000–150.000 κύκλους
Μηχανική Ζωή	Έως 1.000.000+ πιεστήρια	100.000–500.000 εναλλαγές	100.000–300.000 πιεστήρια
Βαθμολογίες επικοινωνίας	0,1A–10A (χαμηλή έως μεσαίο)	3A–20A (μεσαίο σε ψηλά)	6A–20A (μεσαίο σε ψηλά)
Τρύπα στερέωσης Μέγεθος	8mm, 12mm, 16mm, 22 mm	6mm–12mm τυπικό	20mm–30mm ορθογώνια κοπή
Πάχος πάνελ	1–6 mm	1–5 mm	1–4 mm
Ταχύτητα εναλλαγής	<10 ms ανταπόκριση	10–20 ms	10–20 ms
Επικοινωνία Αντίσταση	≤50 mΩ τυπικό	≤20 mΩ τυπικό	≤20 mΩ τυπικό
Βαθμολογία σφράγισης	Έως IP67/IP68 διαθέσιμο	Τυπικά IP40–IP65	Τυπικά IP40–IP65
Φωτισμός Επιλογή	Κοινή (LED δακτύλιος/δείκτης)	Περιορισμένη	Κοινή (οπίσθιος φωτισμός τύποι)
Τύποι τερματικών	Κόλληση, βίδα, γρήγορη σύνδεση	Συγκόλληση, βίδα	Γρήγορη σύνδεση, λεπίδα
Θερμοκρασία λειτουργίας	-25°C έως +85°C τυπικό	-20°C έως +85°C	-20°C έως +85°C

Συμπέρασμα

Οι διακόπτες κουμπιών προσφέρουν έναν αξιόπιστο και εύκολο τρόπο ελέγχου των ηλεκτρικών κυκλωμάτων μέσω απλής χειροκίνητης εισόδου.Η λειτουργία τους βασίζεται στη βασική κίνηση επαφής, που υποστηρίζεται από καλά καθορισμένα εσωτερικά εξαρτήματα και διάφορες διαμορφώσεις όπως στιγμιαία, ασφάλιση, NO/NC και διαφορετικούς τύπους πόλων και ρίψεων.Χρησιμοποιούνται ευρέως σε όλες τις βιομηχανίες λόγω της γρήγορης απόκρισης, του συμπαγούς σχεδιασμού και της ευελιξίας τους, παρά ορισμένους περιορισμούς όπως η μηχανική φθορά.Η επιλογή του σωστού διακόπτη εξαρτάται από τις ονομασίες ηλεκτρικής ενέργειας, τον τύπο λειτουργίας, το περιβάλλον και την ποιότητα κατασκευής για να διασφαλιστεί η σωστή απόδοση και η μακροπρόθεσμη αξιοπιστία.
