Προγραμματιζόμενος λογικός ελεγκτής (PLC): Λειτουργία, τύποι και εφαρμογές

Ένας προγραμματιζόμενος ελεγκτής λογικής (PLC) είναι αυτό που χρησιμοποιείτε για την αυτοματοποίηση μηχανών και βιομηχανικών διαδικασιών με αξιόπιστο και ελεγχόμενο τρόπο.Σε αυτό το άρθρο, θα μάθετε τι είναι ένα PLC, πώς λειτουργεί κατά τη διάρκεια του κύκλου σάρωσης και πώς λειτουργούν μαζί τα κύρια στοιχεία υλικού του.Θα δείτε επίσης τους διαφορετικούς τύπους PLC, τις κοινές γλώσσες προγραμματισμού και τον τρόπο με τον οποίο οι συσκευές εισόδου και εξόδου συνδέουν τον ελεγκτή με τον εξοπλισμό.Στο τέλος, θα καταλάβετε ξεκάθαρα πού χρησιμοποιούνται τα PLC και γιατί είναι σημαντικά στα συστήματα αυτοματισμού.

Κατάλογος

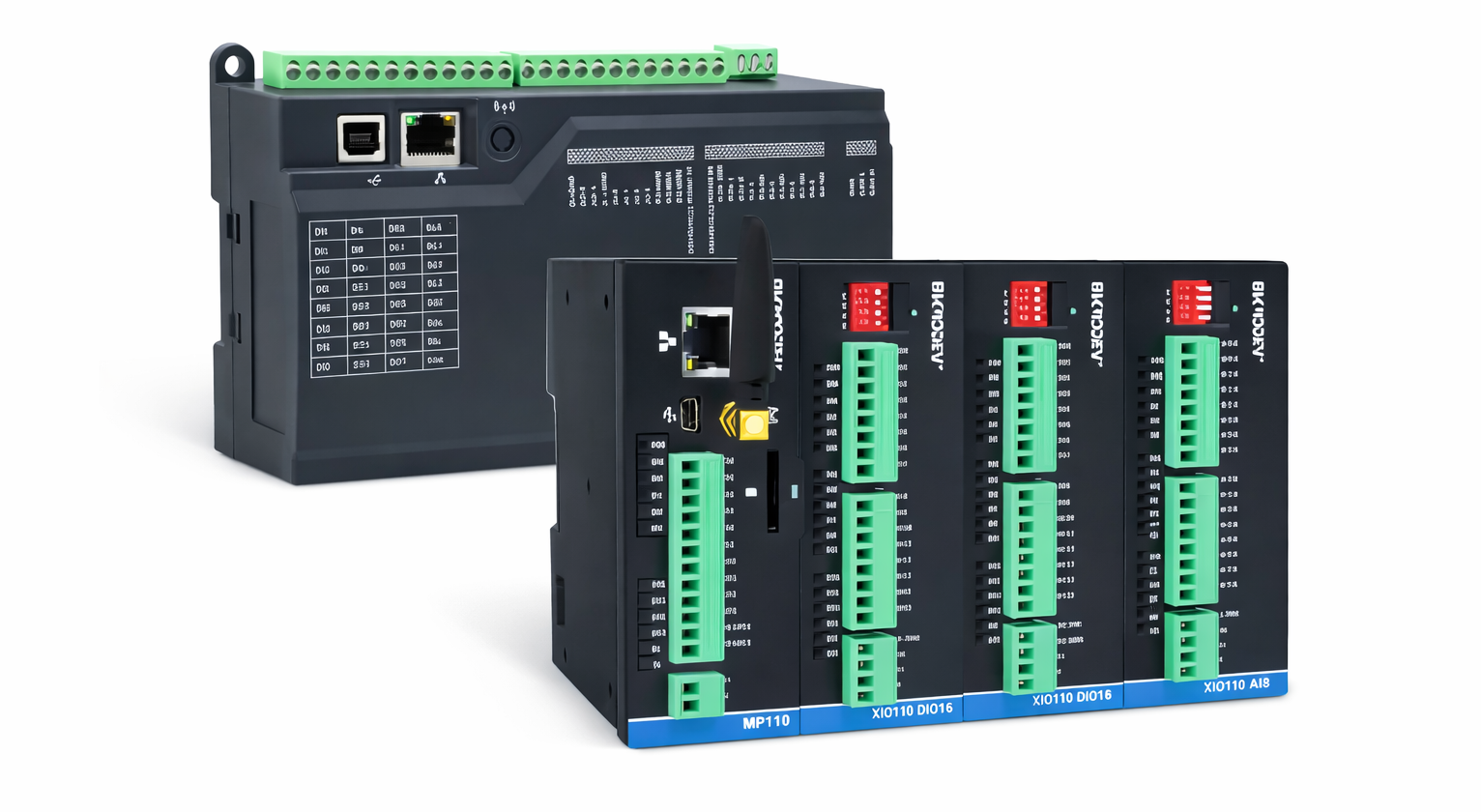

Εικόνα 1. Προγραμματιζόμενος λογικός ελεγκτής (PLC)

Τι είναι ένας προγραμματιζόμενος λογικός ελεγκτής;

Ο προγραμματιζόμενος λογικός ελεγκτής (PLC) είναι μια ανθεκτική βιομηχανική συσκευή ελέγχου που χρησιμοποιείται για την αυτοματοποίηση μηχανών και διαδικασιών.Έχει σχεδιαστεί για να χειρίζεται τις εργασίες ελέγχου με αξιοπιστία σε περιβάλλοντα με ηλεκτρικό θόρυβο, κραδασμούς και αλλαγές θερμοκρασίας.Τα PLC χρησιμοποιούνται ευρέως επειδή παρέχουν σταθερό, επαναλαμβανόμενο έλεγχο χρησιμοποιώντας λογισμικό και όχι ενσύρματα ρελέ.Επιτρέπουν την τροποποίηση ή την επέκταση των συστημάτων αυτοματισμού χωρίς την επανακαλωδίωση ολόκληρων πλαισίων.Στον βιομηχανικό αυτοματισμό, τα PLC χρησιμεύουν ως η κεντρική μονάδα λήψης αποφάσεων που συντονίζει τις εισόδους και τις εξόδους υπό προκαθορισμένη λογική.

Πώς λειτουργεί ένα PLC;

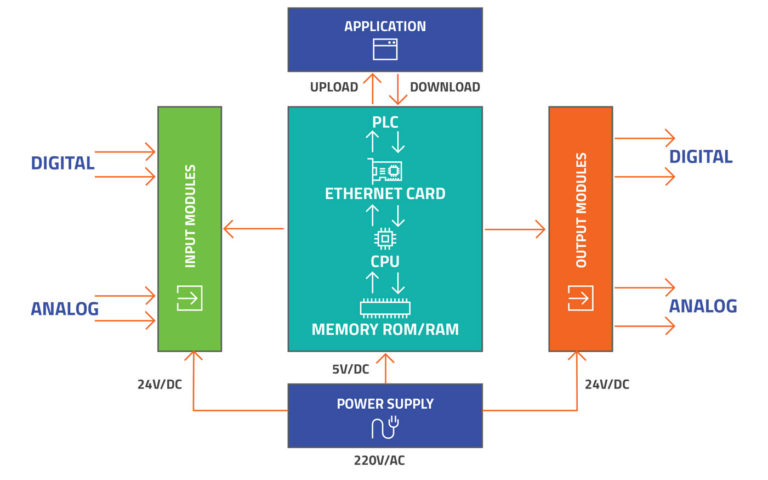

Εικόνα 2. Κύκλος λειτουργίας PLC

Ένα PLC λειτουργεί εκτελώντας επανειλημμένα έναν απλό και προβλέψιμο κύκλο λειτουργίας που ονομάζεται κύκλος σάρωσης.Όπως φαίνεται στο σχήμα, η διαδικασία ξεκινά με σάρωση εισόδου, όπου το PLC διαβάζει την τρέχουσα κατάσταση των συνδεδεμένων σημάτων.Στη συνέχεια, ο ελεγκτής εκτελεί την εκτέλεση του προγράμματος, εφαρμόζοντας την αποθηκευμένη λογική στις καταστάσεις εισόδου.Αφού αξιολογηθεί η λογική, το PLC εκτελεί ενημέρωση εξόδου, αλλάζοντας ανάλογα τα σήματα εξόδου.Αυτή η ακολουθία εκτελείται συνεχώς σε έναν βρόχο, επιτρέποντας στο PLC να ανταποκρίνεται γρήγορα στις αλλαγές.Το σχήμα απεικονίζει αυτόν τον κλειστό κύκλο ανάγνωσης, επεξεργασίας και ενημέρωσης.Αυτή η λειτουργία που βασίζεται στον κύκλο εξασφαλίζει σταθερό και χρονικό έλεγχο στα συστήματα βιομηχανικού αυτοματισμού.

Στοιχεία ενός συστήματος PLC

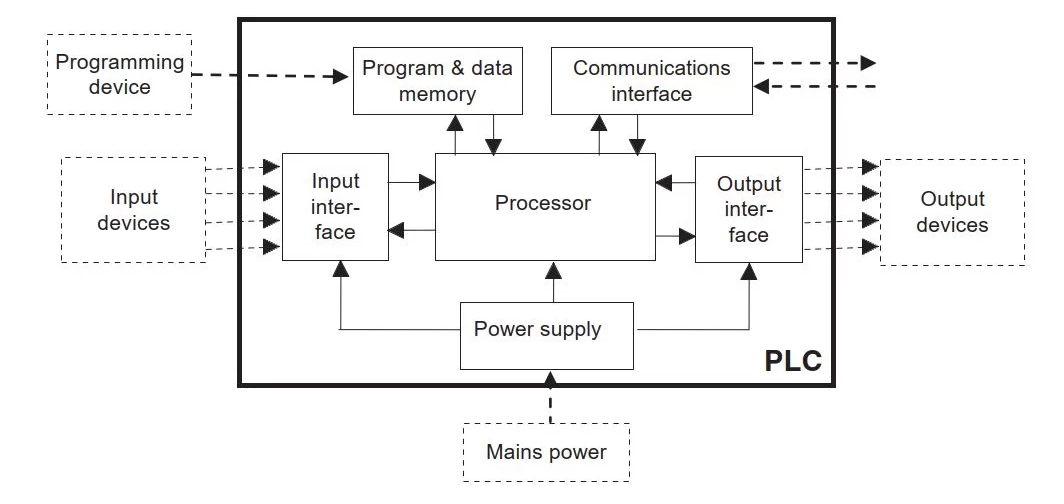

Εικόνα 3. Κύρια εξαρτήματα ενός συστήματος PLC

• CPU (Κεντρική Μονάδα Επεξεργασίας)

Η CPU είναι ο πυρήνας του PLC και είναι υπεύθυνη για τις οδηγίες ελέγχου επεξεργασίας.Διαχειρίζεται την εκτέλεση λογικής, τον εσωτερικό συντονισμό και τη συνολική λειτουργία του ελεγκτή.Η CPU διασφαλίζει συνεπή και ντετερμινιστική συμπεριφορά κατά τις εργασίες αυτοματισμού.

• Τροφοδοτικό

Το τροφοδοτικό μετατρέπει την εισερχόμενη ηλεκτρική ισχύ σε ρυθμιζόμενες τάσεις που απαιτούνται από το PLC.Παρέχει σταθερή ισχύ σε όλες τις εσωτερικές μονάδες και προστατεύει το σύστημα από διακυμάνσεις τάσης.Η αξιόπιστη παροχή ισχύος είναι απαραίτητη για τη συνεχή λειτουργία.

• Ενότητες εισόδου

Οι μονάδες εισόδου λαμβάνουν σήματα από εξωτερικές συσκευές και τα μετατρέπουν σε μια μορφή που μπορεί να αναγνωρίσει το PLC.Παρέχουν ηλεκτρική μόνωση και ρύθμιση σήματος για την προστασία των εσωτερικών κυκλωμάτων.Αυτές οι μονάδες λειτουργούν ως διεπαφή μεταξύ της φυσικής διαδικασίας και του ελεγκτή.

• Ενότητες εξόδου

Οι μονάδες εξόδου στέλνουν σήματα ελέγχου από το PLC σε εξωτερικές συσκευές.Μεταφράζουν τις αποφάσεις εσωτερικού ελέγχου σε ηλεκτρικά σήματα κατάλληλα για εξοπλισμό πεδίου.Ο σωστός χειρισμός της εξόδου εξασφαλίζει ακριβείς και ασφαλείς ενέργειες ελέγχου.

• Μνήμη (Πρόγραμμα και δεδομένα)

Η μνήμη PLC αποθηκεύει προγράμματα ελέγχου και δεδομένα συστήματος που απαιτούνται για τη λειτουργία.Διατηρεί τις πληροφορίες διαμόρφωσης και τις λειτουργικές τιμές κατά τη διάρκεια του χρόνου εκτέλεσης.Η μνήμη διασφαλίζει ότι το PLC μπορεί να εκτελεί τη λογική με συνέπεια μεταξύ των κύκλων.

• Διεπαφές επικοινωνίας

Οι διεπαφές επικοινωνίας επιτρέπουν στο PLC να ανταλλάσσει δεδομένα με εξωτερικά συστήματα.Υποστηρίζουν την ενοποίηση με άλλους ελεγκτές, συστήματα παρακολούθησης και συσκευές προγραμματισμού.Αυτές οι διεπαφές επιτρέπουν συντονισμένο αυτοματισμό σε μεγαλύτερα συστήματα.

Τύποι PLC

Συμπαγείς PLC

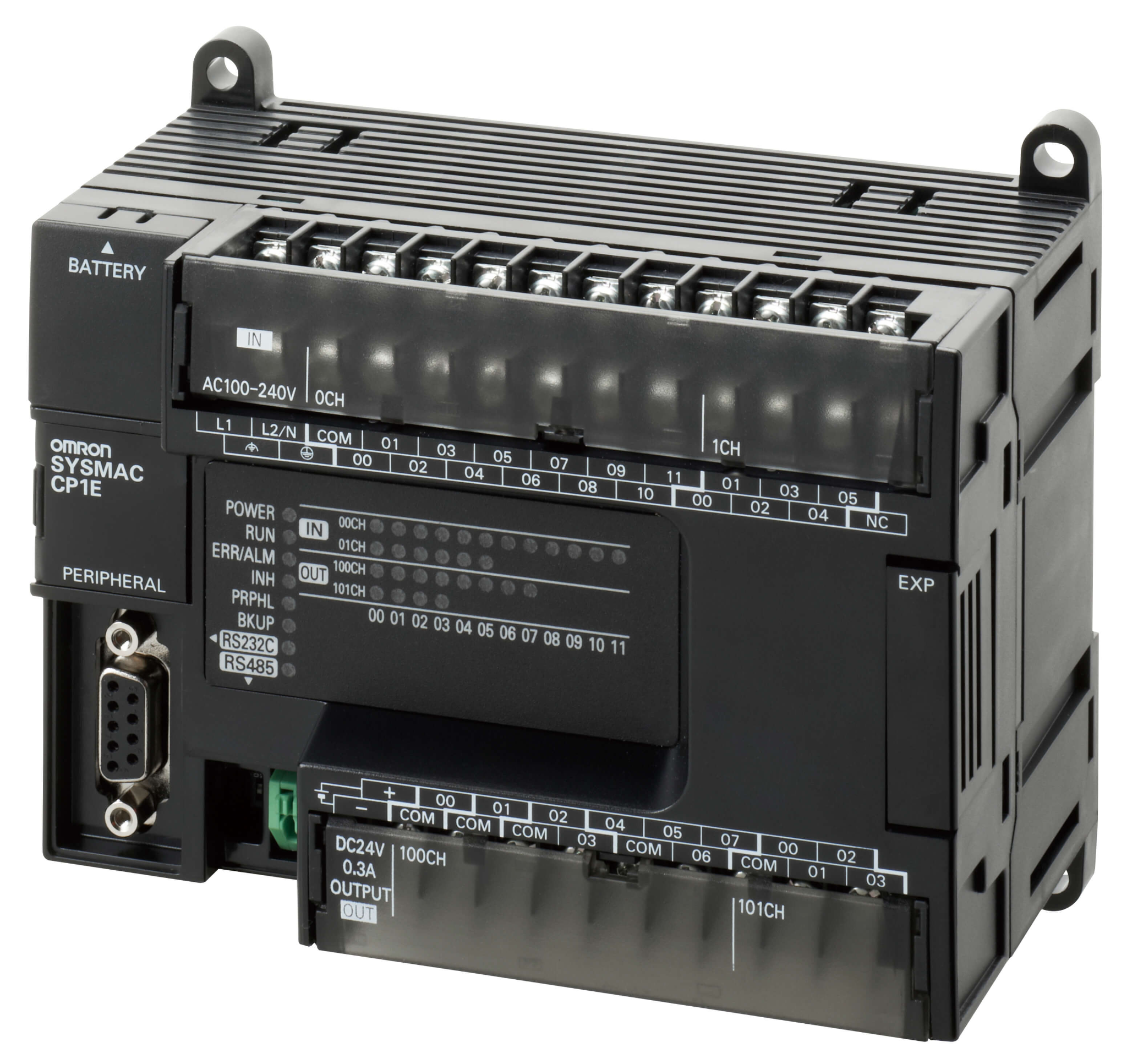

Εικόνα 4. Συμπαγές PLC

Ένα συμπαγές PLC είναι ένας αυτόνομος ελεγκτής με σταθερές εισόδους, εξόδους και λειτουργίες επεξεργασίας σε μία μονάδα.Είναι σχεδιασμένο για μικρές εργασίες αυτοματισμού όπου ο χώρος και το κόστος είναι περιορισμένα.Το σχήμα δείχνει πώς όλες οι λειτουργίες ελέγχου ενσωματώνονται σε ένα ενιαίο περίβλημα.Τα συμπαγή PLC εγκαθίστανται εύκολα και απαιτούν ελάχιστη καλωδίωση.Χρησιμοποιούνται συνήθως σε απλούς πίνακες ελέγχου και σε αυτόνομες μηχανές.Ο σταθερός σχεδιασμός τους τα καθιστά κατάλληλα για εφαρμογές με σταθερές και καλά καθορισμένες απαιτήσεις.Τα συμπαγή PLC παρέχουν αξιόπιστο έλεγχο χωρίς την ανάγκη επέκτασης του συστήματος.

Modular PLC

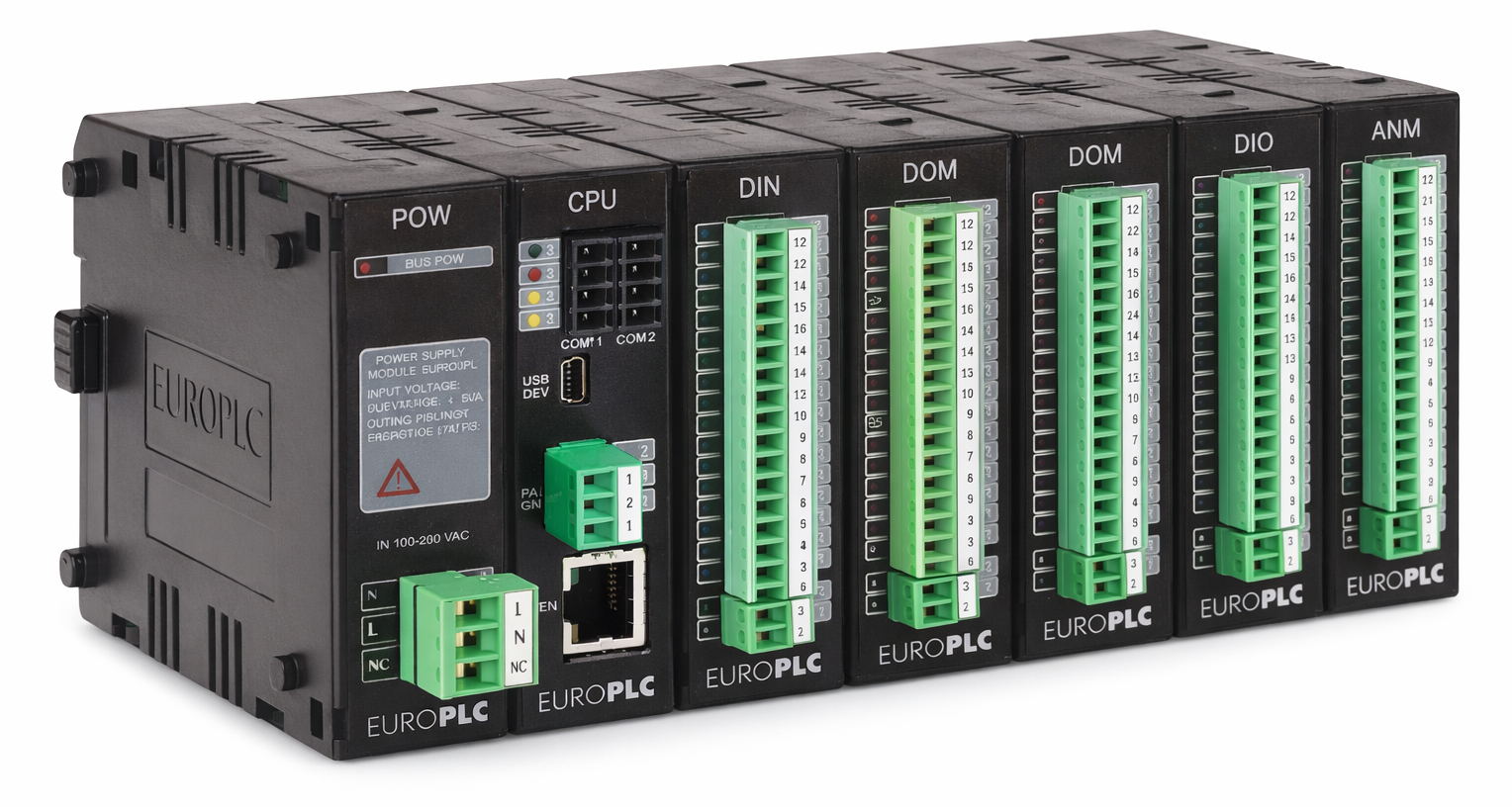

Εικόνα 5. Modular PLC

Ένα αρθρωτό PLC αποτελείται από ξεχωριστές μονάδες που συνδέονται με έναν κεντρικό ελεγκτή.Κάθε μονάδα εκτελεί μια συγκεκριμένη λειτουργία, όπως επεξεργασία ή χειρισμό σήματος.Το σχήμα δείχνει πώς οι μονάδες είναι διατεταγμένες δίπλα-δίπλα για να σχηματίσουν ένα πλήρες σύστημα.Τα αρθρωτά PLC επιτρέπουν την προσθήκη ή αφαίρεση μονάδων καθώς αλλάζουν οι απαιτήσεις του συστήματος.Αυτή η ευελιξία τα καθιστά κατάλληλα για μεσαία έως μεγάλα συστήματα αυτοματισμού.Η επέκταση μπορεί να γίνει χωρίς αντικατάσταση ολόκληρου του ελεγκτή.Τα αρθρωτά PLC υποστηρίζουν επεκτάσιμες και προσαρμόσιμες λύσεις ελέγχου.

PLC τοποθετημένα σε ράφι

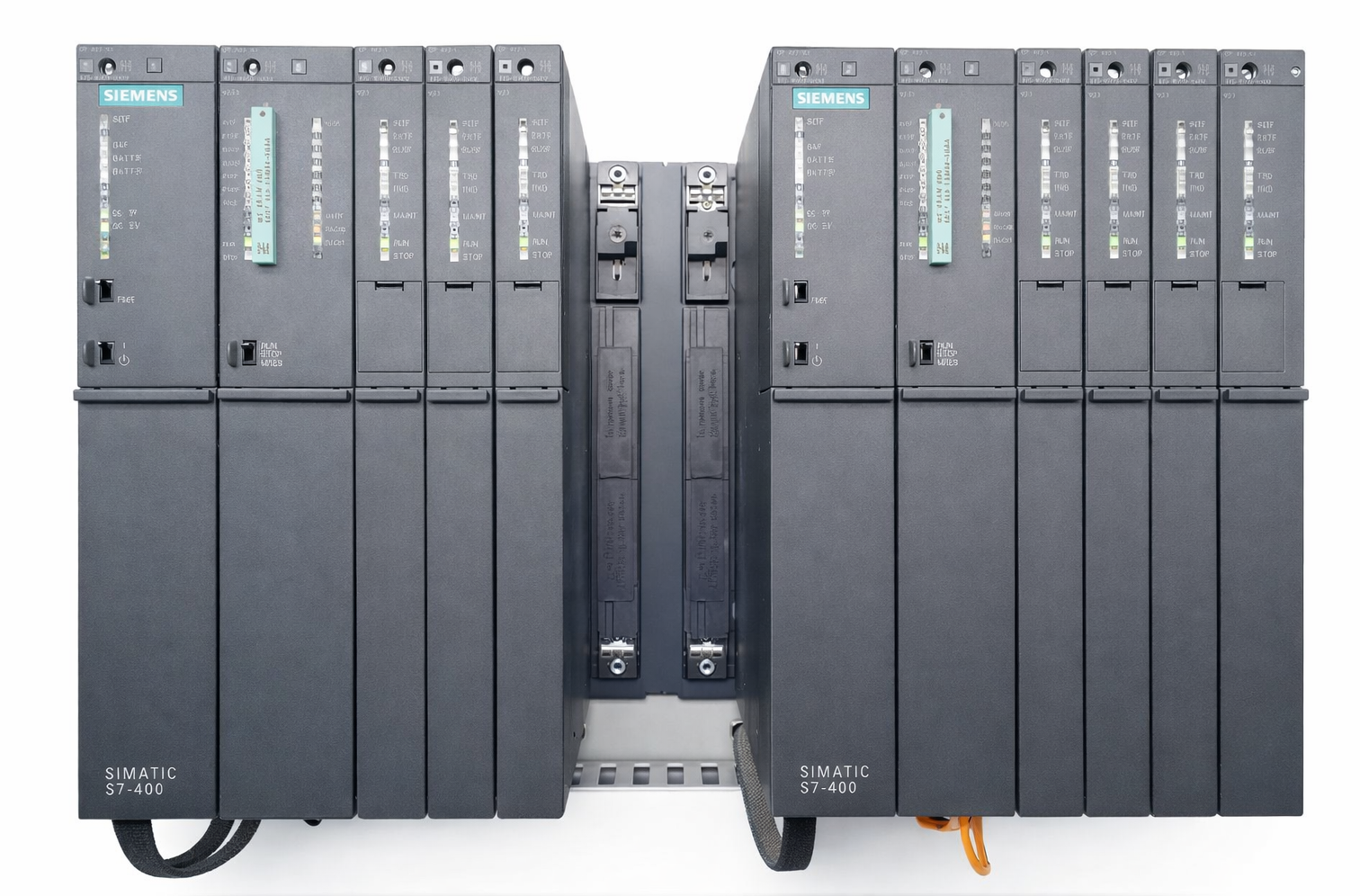

Εικόνα 6. PLC τοποθετημένο σε ράφι

Ένα PLC τοποθετημένο σε rack είναι ένας ελεγκτής υψηλής χωρητικότητας που έχει σχεδιαστεί για μεγάλα συστήματα ελέγχου.Χρησιμοποιεί ένα ειδικό ράφι για τη συγκράτηση πολλαπλών λειτουργικών μονάδων σε μια οργανωμένη δομή.Το σχήμα δείχνει μονάδες εγκατεστημένες σε ένα κοινόχρηστο backplane μέσα στο rack.Τα PLC που είναι τοποθετημένα σε rack υποστηρίζουν μεγάλο αριθμό σημάτων και πολύπλοκες διαμορφώσεις.Είναι κατασκευασμένα για συστήματα που απαιτούν υψηλή αξιοπιστία και μακροχρόνια λειτουργία.Αυτή η δομή επιτρέπει την εύκολη συντήρηση και αντικατάσταση της μονάδας.Τα PLC που τοποθετούνται σε ράφι είναι κατάλληλα για απαιτητικά περιβάλλοντα αυτοματισμού.

PLC ασφαλείας

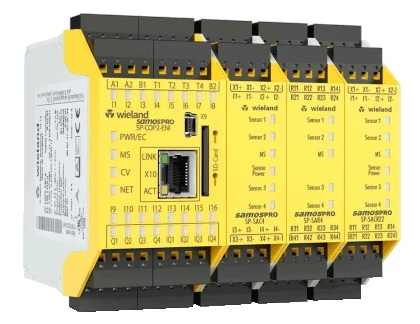

Εικόνα 7. Safety PLC

Το PLC ασφαλείας είναι ένας εξειδικευμένος ελεγκτής που έχει σχεδιαστεί για να χειρίζεται λειτουργίες ελέγχου που σχετίζονται με την ασφάλεια.Λειτουργεί χωριστά από την τυπική λογική ελέγχου για να διασφαλίσει αξιόπιστη λειτουργία ασφαλείας.Η εικόνα υπογραμμίζει τις ειδικές μονάδες ασφαλείας και τις συνδέσεις που χρησιμοποιούνται για εργασίες προστασίας.Τα PLC ασφαλείας παρακολουθούν τα σήματα και διατηρούν ασφαλείς καταστάσεις του συστήματος όταν εμφανίζονται μη φυσιολογικές συνθήκες.Είναι κατασκευασμένα με δυνατότητες πλεονασμού και ανίχνευσης σφαλμάτων.Τα PLC ασφαλείας εξασφαλίζουν ελεγχόμενες και προβλέψιμες αποκρίσεις σε κρίσιμα για την ασφάλεια συστήματα.

Γλώσσες Προγραμματισμού PLC

Ladder Logic (LD)

Το Ladder Logic (LD) είναι μια γραφική γλώσσα προγραμματισμού PLC που έχει διαμορφωθεί σύμφωνα με τα παραδοσιακά κυκλώματα ελέγχου ρελέ.Αντιπροσωπεύει τη λογική ελέγχου χρησιμοποιώντας σκαλοπάτια τοποθετημένα ανάμεσα σε δύο κάθετες ράγες, παρόμοια με τα διαγράμματα ηλεκτρικής σκάλας.Οι επαφές και τα πηνία χρησιμοποιούνται για την έκφραση των λογικών συνθηκών και των ενεργειών ελέγχου με οπτικό τρόπο.Αυτή η δομή καθιστά εύκολη την αναγνώριση και παρακολούθηση των σχέσεων ελέγχου.Η λογική της κλίμακας δείχνει ξεκάθαρα πώς οι λογικές συνθήκες συνδυάζονται για να σχηματίσουν αποφάσεις ελέγχου.Λόγω της γνωστής διάταξης του, είναι εύκολο να το διαβάσουν ακόμα και για αρχάριους.Το LD χρησιμοποιείται ευρέως για τη δημιουργία σαφούς και διατηρήσιμης λογικής ελέγχου PLC.

Διάγραμμα μπλοκ συναρτήσεων (FBD)

Το Function Block Diagram (FBD) είναι μια γλώσσα προγραμματισμού PLC που βασίζεται σε μπλοκ και χρησιμοποιείται για την οπτική αναπαράσταση συναρτήσεων ελέγχου.Οργανώνει τη λογική ελέγχου σε λειτουργικά μπλοκ που συνδέονται με γραμμές σήματος.Κάθε μπλοκ εκτελεί μια συγκεκριμένη λειτουργία, όπως λογική επεξεργασία, σύγκριση ή χειρισμό σήματος.Οι συνδέσεις μεταξύ μπλοκ δείχνουν πώς τα δεδομένα ρέουν μέσω της λογικής ελέγχου.Αυτή η οπτική δομή βοηθά στην απλοποίηση πολύπλοκων σχέσεων ελέγχου.Το FBD είναι κατάλληλο για την αναπαράσταση λογικών και συνεχών λειτουργιών ελέγχου.Παρέχει έναν σαφή και δομημένο τρόπο δημιουργίας προγραμμάτων PLC.

Δομημένο κείμενο (ST)

Το Structured Text (ST) είναι μια γλώσσα προγραμματισμού PLC υψηλού επιπέδου, βασισμένη σε κείμενο.Περιγράφει τη λογική ελέγχου χρησιμοποιώντας αναγνώσιμες εντολές διατεταγμένες σε δομημένη μορφή.Αυτή η προσέγγιση επιτρέπει πολύπλοκες συνθήκες και υπολογισμούς να εκφράζονται με σαφήνεια.Το δομημένο κείμενο είναι χρήσιμο όταν η λογική ελέγχου απαιτεί ακριβείς μαθηματικές ή λογικές εκφράσεις.Η γραπτή μορφή βοηθά στην οργάνωση της λογικής με καθαρή και λογική σειρά.Χρησιμοποιείται συνήθως σε προηγμένες εφαρμογές ελέγχου που βασίζονται σε δεδομένα.

Λίστα οδηγιών (IL)

Η λίστα εντολών (IL) είναι μια γλώσσα προγραμματισμού PLC χαμηλού επιπέδου που βασίζεται σε σύντομες εντολές κειμένου.Αντιπροσωπεύει τη λογική ελέγχου ως μια ακολουθία εντολών που εκτελούνται με μια καθορισμένη σειρά.Κάθε εντολή εκτελεί μια συγκεκριμένη λειτουργία σε δεδομένα ελέγχου.Αυτή η μορφή είναι συμπαγής και ευθυγραμμισμένη με τον τρόπο εσωτερικής επεξεργασίας των οδηγιών ελέγχου.Το IL παρέχει έναν άμεσο και δομημένο τρόπο έκφρασης της βασικής λογικής ελέγχου.Βοηθά στην απεικόνιση της ροής των επιμέρους λειτουργιών ελέγχου.Οι λίστες οδηγιών επικεντρώνονται στη συνοπτική και τακτική αναπαράσταση λογικής.

Διάγραμμα διαδοχικών συναρτήσεων (SFC)

Το διάγραμμα διαδοχικών συναρτήσεων (SFC) είναι μια γλώσσα προγραμματισμού PLC που χρησιμοποιείται για την οργάνωση της λογικής ελέγχου σε διαδοχικά βήματα.Αντιπροσωπεύει τις διαδικασίες ως μια σειρά από καθορισμένα στάδια που συνδέονται με μεταβάσεις.Κάθε βήμα ορίζει μια συγκεκριμένη κατάσταση λειτουργίας μέσα στην ακολουθία ελέγχου.Οι μεταβάσεις υποδεικνύουν τις συνθήκες που απαιτούνται για τη μετάβαση από το ένα βήμα στο επόμενο.Αυτή η δομή καθιστά τη συνολική ροή της διαδικασίας εύκολη στην κατανόηση.Το SFC είναι ιδανικό για την οργάνωση ακολουθιών ελέγχου πολλαπλών βημάτων.Βοηθά στην απλοποίηση της δομής της πολύπλοκης λογικής ελέγχου διαδικασίας.

Συσκευές εισόδου και εξόδου PLC

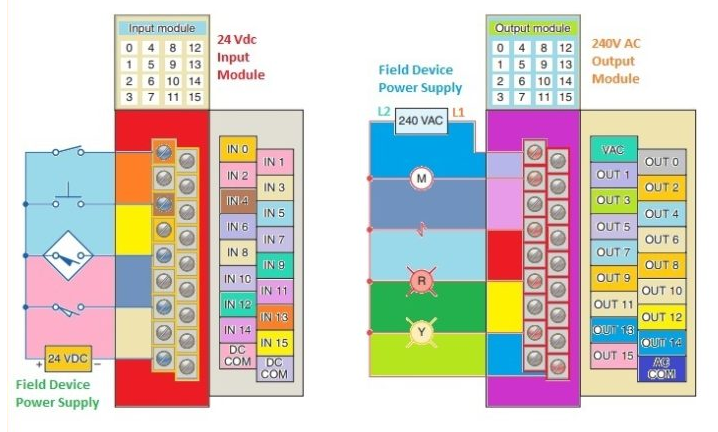

Εικόνα 8. Συσκευές εισόδου και εξόδου PLC

Οι συσκευές εισόδου και εξόδου PLC είναι εξωτερικά στοιχεία που συνδέουν τον ελεγκτή με τη φυσική διαδικασία.Οι συσκευές εισόδου στέλνουν σήματα από το πεδίο στο PLC, ενώ οι συσκευές εξόδου λαμβάνουν σήματα ελέγχου από το PLC.Όπως φαίνεται στο σχήμα, οι συσκευές εισόδου περιλαμβάνουν αισθητήρες και διακόπτες που ανιχνεύουν φυσικές συνθήκες.Οι συσκευές εξόδου περιλαμβάνουν ενεργοποιητές, ενδείξεις και κινητήρες που εκτελούν ενέργειες.Το διάγραμμα δείχνει πώς τα σήματα πεδίου δρομολογούνται μεταξύ των συσκευών και του ελεγκτή.Αυτή η αλληλεπίδραση επιτρέπει στο PLC να παρακολουθεί και να επηρεάζει τη διαδικασία.Οι συσκευές εισόδου και εξόδου αποτελούν τον σύνδεσμο επικοινωνίας μεταξύ της λογικής του αυτοματισμού και του εξοπλισμού.

Πλεονεκτήματα της χρήσης PLC

Τα PLC προσφέρουν πολλά βασικά πλεονεκτήματα που τα καθιστούν ιδανικά για βιομηχανικούς αυτοματισμούς.

• Υψηλή αξιοπιστία και σταθερή λειτουργία σε σκληρά περιβάλλοντα

• Ευέλικτη λογική ελέγχου που μπορεί να τροποποιηθεί μέσω λογισμικού

• Μειωμένη καλωδίωση σε σύγκριση με συστήματα ελέγχου που βασίζονται σε ρελέ

• Ταχύτερη αντιμετώπιση προβλημάτων μέσω διαγνωστικών λειτουργιών

• Εύκολη επεκτασιμότητα για υποστήριξη της επέκτασης του συστήματος

Εφαρμογές PLC

1. Γραμμές Κατασκευής και Συναρμολόγησης

Τα PLC ελέγχουν μεταφορείς, μηχανές και αυτοματοποιημένους σταθμούς εργασίας.Εξασφαλίζουν συγχρονισμένη λειτουργία και συνεπή παραγωγή.Η αξιοπιστία τους υποστηρίζει τις συνεχείς διαδικασίες παραγωγής.

2. Βιομηχανίες Διεργασιών

Στις εγκαταστάσεις επεξεργασίας, τα PLC διαχειρίζονται μεταβλητές όπως το επίπεδο, η ροή και η θερμοκρασία.Βοηθούν στη διατήρηση σταθερών συνθηκών λειτουργίας.Αυτός ο έλεγχος βελτιώνει τη συνοχή του προϊόντος και την ασφάλεια της διαδικασίας.

3. Συστήματα Αυτοματισμού Κτιρίων

Τα PLC χρησιμοποιούνται για τον έλεγχο των συστημάτων φωτισμού, εξαερισμού και πρόσβασης.Επιτρέπουν την κεντρική παρακολούθηση των λειτουργιών του κτιρίου.Αυτό βελτιώνει την ενεργειακή απόδοση και τον συντονισμό του συστήματος.

4. Συστήματα Ηλεκτρισμού και Κοινής Ωφέλειας

Τα PLC παρακολουθούν και ελέγχουν τον ηλεκτρικό και βοηθητικό εξοπλισμό.Υποστηρίζουν την αξιόπιστη λειτουργία των υποσταθμών και των εγκαταστάσεων επεξεργασίας.Η γρήγορη απόκρισή τους βελτιώνει τη σταθερότητα του συστήματος.

5. Συγκοινωνίες και Υποδομές

Τα PLC διαχειρίζονται τη σηματοδότηση, την παρακολούθηση και τα βοηθητικά συστήματα.Βοηθούν στη διατήρηση της ασφαλούς και προβλέψιμης λειτουργίας.Αυτό υποστηρίζει αξιοπιστία υποδομής μεγάλης κλίμακας.

PLC εναντίον SCADA εναντίον DCS

Παράμετρος	PLC	SCADA	DCS
Πρωταρχικός Ρόλος	Άμεσος έλεγχος	Παρακολούθηση και επίβλεψη	Κατανεμημένος έλεγχος διαδικασίας
Επίπεδο συστήματος	Επίπεδο πεδίου	Εποπτικό επίπεδο	Επίπεδο διαδικασίας
Εκτέλεση ελέγχου	Ναι	Όχι	Ναι
Αρχιτεκτονική Συστήματος	Συγκεντρωτική	Κεντρική παρακολούθηση	Διανεμήθηκε
Τυπικό πεδίο ελέγχου	Μηχανή ή κυψέλη	Όψη ολόκληρου του φυτού	Μονάδες διεργασίας
Χειρισμός Δεδομένων	Δεδομένα ελέγχου	Δεδομένα μεγάλης κλίμακας	Έλεγχος και δεδομένα
Διεπαφή χρήστη	Minimal	Γραφικό HMI	Ενσωματωμένο HMI
Πολυπλοκότητα συστήματος	Χαμηλό προς μέτριο	Μεσαίο	Ψηλά
Εξάρτηση δικτύου	Χαμηλό	Ψηλά	Ψηλά
Υποστήριξη πλεονασμού	Περιορισμένη	Βασισμένο σε λογισμικό	Ενσωματωμένο
Μέθοδος επέκτασης	Modular I/O	Κλιμάκωση λογισμικού	Κατανεμημένοι κόμβοι
Εστίαση διαμόρφωσης	Λογικός έλεγχος	Οπτικοποίηση	Συντονισμός διαδικασίας
Εστίαση στη συντήρηση	Λογική υλικού	Λογισμικό και δεδομένα	Σε όλο το σύστημα
Ρόλος Ένταξης	Κόμβος ελέγχου	Εποπτικό στρώμα	Σύστημα ελέγχου πυρήνα

Συμπέρασμα

Τα PLC λειτουργούν με συνεχή ανάγνωση εισόδων, επεξεργασία λογικής και ενημέρωση των εξόδων για τον έλεγχο των μηχανημάτων με ακρίβεια και συνέπεια.Η δομή του υλικού τους, οι ευέλικτοι τύποι ελεγκτών και οι τυποποιημένες γλώσσες προγραμματισμού σάς επιτρέπουν να σχεδιάζετε συστήματα για μικρές και μεγάλες εργασίες αυτοματισμού.Συνδέοντας αισθητήρες και ενεργοποιητές για τον έλεγχο της λογικής, τα PLC σάς δίνουν άμεσο έλεγχο των διαδικασιών.Η αξιοπιστία, η ευελιξία και η ευρεία χρήση τους σε όλους τους κλάδους τα καθιστούν βασική τεχνολογία στον βιομηχανικό αυτοματισμό.
