Πιεζοηλεκτρικός μετατροπέας: Αρχή εργασίας, κατασκευή, τύποι, χαρακτηριστικά και εφαρμογές

Ένας πιεζοηλεκτρικός μετατροπέας σάς επιτρέπει να μετατρέπετε τη μηχανική δύναμη σε ηλεκτρικό σήμα ή την ηλεκτρική ενέργεια σε μηχανική κίνηση.Σε αυτό το άρθρο, θα μάθετε τι είναι ένας πιεζοηλεκτρικός μετατροπέας, πώς κατασκευάζεται και πώς λειτουργεί.Θα δείτε επίσης τους κοινούς τύπους, τα βασικά χαρακτηριστικά και τις εφαρμογές του.

Κατάλογος

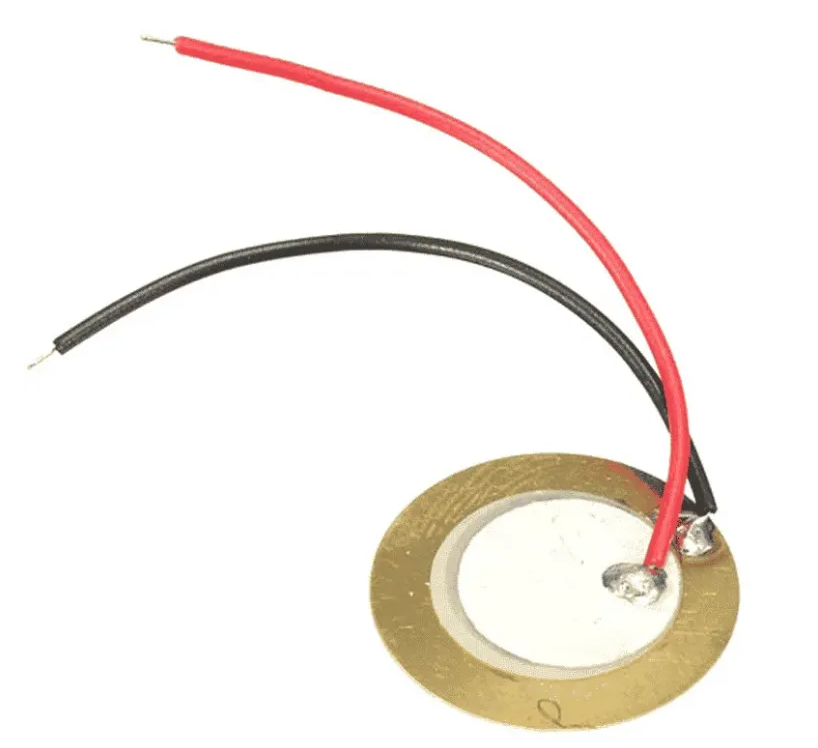

Εικόνα 1. Πιεζοηλεκτρικός μετατροπέας (Στοιχείο δίσκου πιεζοηλεκτρικού)

Τι είναι ένας πιεζοηλεκτρικός μετατροπέας;

Ένας πιεζοηλεκτρικός μετατροπέας είναι μια συσκευή που μετατρέπει τη μηχανική δύναμη σε ηλεκτρική ενέργεια ή την ηλεκτρική ενέργεια σε μηχανική κίνηση.Λειτουργεί χρησιμοποιώντας ένα ειδικό υλικό που παράγει μια μικρή τάση όταν πιέζεται, κάμπτεται ή δονείται.Λόγω αυτής της ιδιότητας, χρησιμοποιείται συνήθως για την ανίχνευση πίεσης, δονήσεων, ήχου ή κίνησης.Η απλή δομή τύπου δίσκου με συνδεδεμένα καλώδια, όπως συνήθως παρατηρείται σε πρακτικές ρυθμίσεις, επιτρέπει τη μηχανική κίνηση να μετατρέπεται εύκολα σε ηλεκτρικό σήμα για εφαρμογές μέτρησης ή ελέγχου.

Κατασκευή Πιεζοηλεκτρικού Μετατροπέα

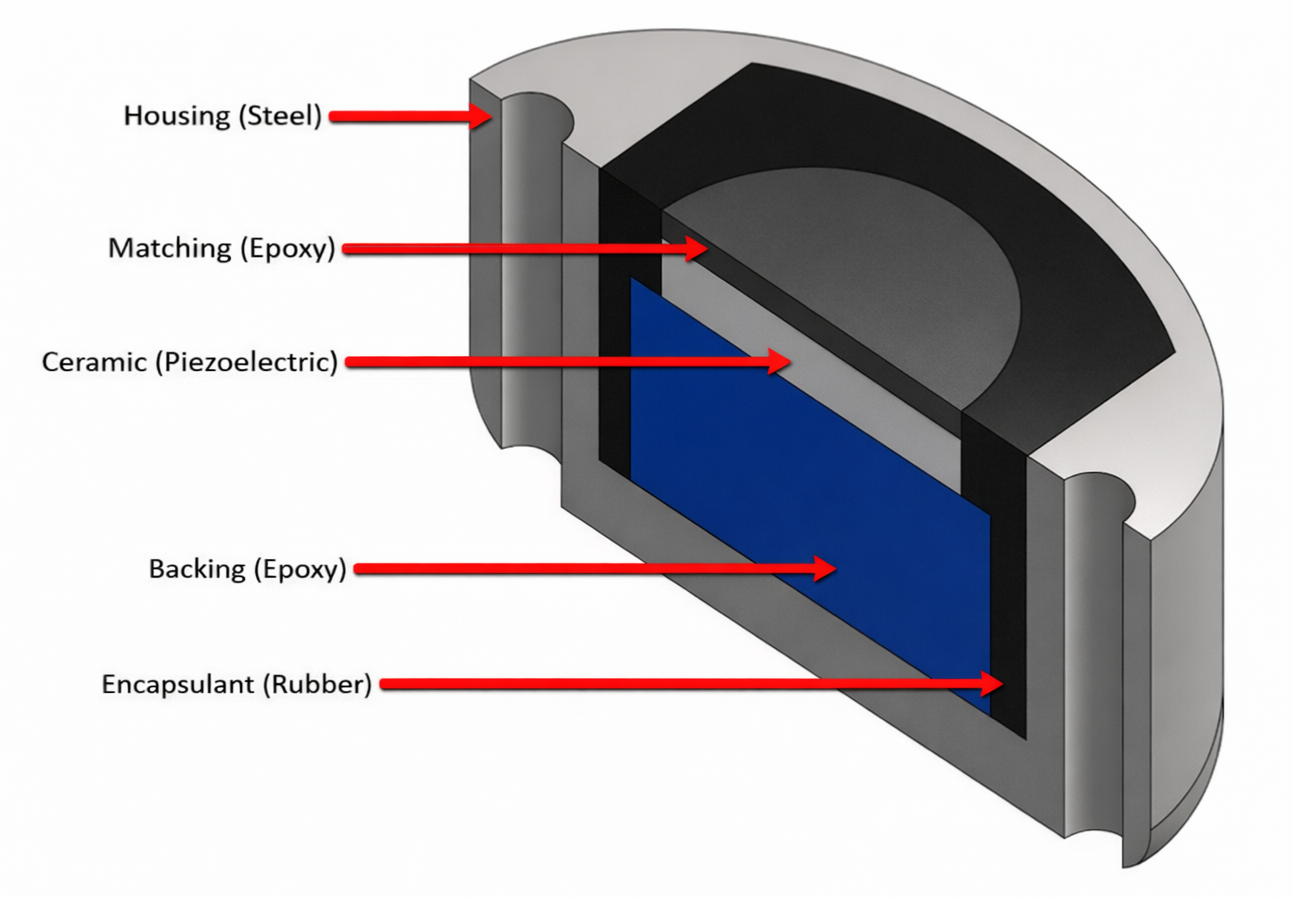

Εικόνα 2. Κατασκευή Πιεζοηλεκτρικού Μετατροπέα

•Στέγαση (Χάλυβας)

Παρέχει μηχανική αντοχή και προστατεύει τον μορφοτροπέα από εξωτερικές βλάβες.

•Αντιστοίχιση στρώσης (εποξειδικό)

Βοηθά στην αποτελεσματική μεταφορά της μηχανικής ενέργειας στο πιεζοηλεκτρικό στοιχείο και βελτιώνει την απόδοση του σήματος.

•Πιεζοηλεκτρικό Κεραμικό

Το ενεργό αισθητήριο στοιχείο που παράγει ηλεκτρική τάση όταν εφαρμόζεται πίεση ή κραδασμός.

•Στρώμα υποστήριξης (εποξειδικό)

Απορροφά τους ανεπιθύμητους κραδασμούς και ελέγχει την απόκριση του μορφοτροπέα.

•Ενθυλάκωση (Καουτσούκ)

Σφραγίζει τη δομή και την προστατεύει από την υγρασία, τη σκόνη και τις περιβαλλοντικές επιπτώσεις.

Αρχή Λειτουργίας του Πιεζοηλεκτρικού Μετατροπέα

Η αρχή λειτουργίας ενός πιεζοηλεκτρικού μορφοτροπέα βασίζεται στην ικανότητα ορισμένων υλικών να ανταποκρίνονται στη μηχανική καταπόνηση και την ηλεκτρική ενέργεια.Μέσα στο υλικό, τα ηλεκτρικά φορτία μετατοπίζονται όταν εφαρμόζεται δύναμη ή τάση.Αυτή η συμπεριφορά εμφανίζεται σε δύο σχετικές μορφές, γνωστές ως το άμεσο πιεζοηλεκτρικό φαινόμενο και το αντίστροφο πιεζοηλεκτρικό φαινόμενο.Κάθε αποτέλεσμα εξηγεί πώς η ενέργεια μετατρέπεται από τη μια μορφή στην άλλη.

Άμεσο πιεζοηλεκτρικό φαινόμενο

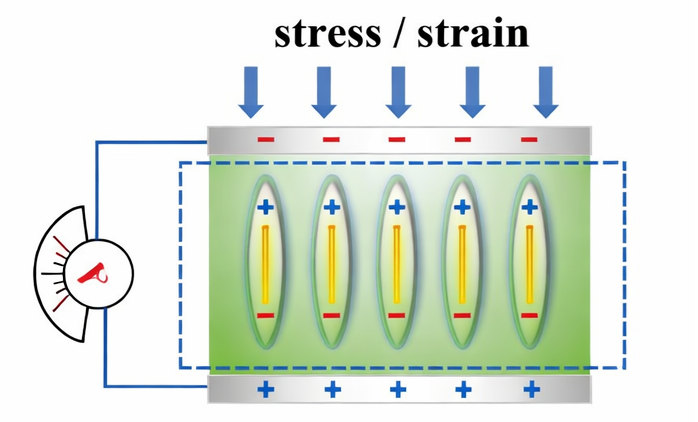

Εικόνα 3. Άμεσο πιεζοηλεκτρικό φαινόμενο

Στο άμεσο πιεζοηλεκτρικό φαινόμενο, εφαρμόζεται μηχανική καταπόνηση ή καταπόνηση στο πιεζοηλεκτρικό υλικό.Όπως φαίνεται στο σχήμα, το πάτημα ή η φόρτωση του υλικού προκαλεί τη μετατόπιση των εσωτερικών ηλεκτρικών φορτίων από την κανονική τους θέση.Αυτός ο διαχωρισμός φορτίου δημιουργεί θετικές και αρνητικές επιφάνειες στις αντίθετες πλευρές του υλικού.Ως αποτέλεσμα, μια μικρή ηλεκτρική τάση δημιουργείται στα ηλεκτρόδια.Η τάση εξόδου αυξάνεται καθώς η εφαρμοζόμενη δύναμη ή δόνηση γίνεται ισχυρότερη, επιτρέποντας στον ηχοβολέα να αντιλαμβάνεται την πίεση, τη δύναμη ή την κίνηση με ακρίβεια.

Αντίστροφο πιεζοηλεκτρικό φαινόμενο

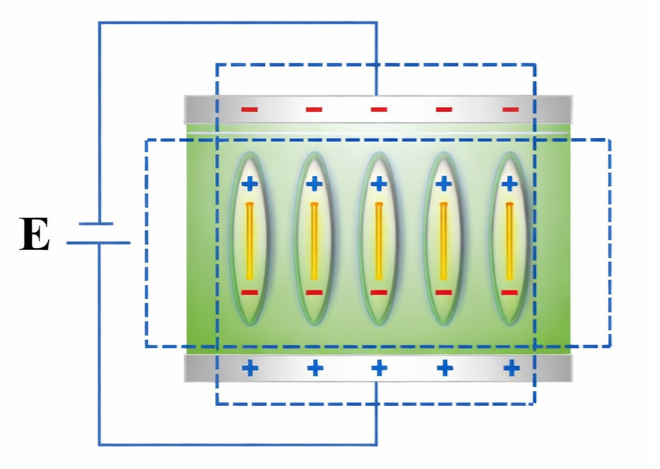

Εικόνα 4. Αντίστροφο πιεζοηλεκτρικό φαινόμενο

Στο αντίστροφο πιεζοηλεκτρικό φαινόμενο, η μετατροπή ενέργειας συμβαίνει προς την αντίθετη κατεύθυνση.Μια εξωτερική ηλεκτρική τάση εφαρμόζεται στο πιεζοηλεκτρικό υλικό.Όπως φαίνεται στο σχήμα, το εφαρμοζόμενο ηλεκτρικό πεδίο αναγκάζει τα εσωτερικά φορτία να ευθυγραμμιστούν εκ νέου.Αυτή η ευθυγράμμιση αναγκάζει το υλικό να αλλάξει ελαφρώς σχήμα διαστέλλοντας ή συστέλλοντας.Η φυσική παραμόρφωση προκαλεί μηχανική κίνηση ή δόνηση, επιτρέποντας στον πιεζοηλεκτρικό μορφοτροπέα να παράγει κίνηση, ήχο ή υπερηχητικά κύματα.

Ηλεκτρικά Χαρακτηριστικά Πιεζοηλεκτρικών Μετατροπέων

Παράμετρος	Προδιαγραφή
Τύπος σήματος εξόδου	Εναλλασσόμενη τάση που παράγεται από μηχανική άγχος
Λειτουργία ηλεκτρικής εξόδου	Λειτουργία φόρτισης ή λειτουργίας τάσης
Εύρος τάσης εξόδου	Αιχμή 10 mV έως 100 V ανάλογα με τη δύναμη και μέγεθος
Ευαισθησία φόρτισης	1 pC ανά N έως 1000 pC ανά N
Ευαισθησία τάσης	1 mV ανά N έως 50 mV ανά N
Χωρητικότητα πηγής	100 pF έως 50 nF
Αντίσταση πηγής	Πολύ υψηλό, συνήθως πάνω από 1 megaohm
Εσωτερική Αντίσταση	Πάνω από 10 gigaohms
Εύρος απόκρισης συχνότητας	1 Hz έως 10 MHz ανάλογα με το σχεδιασμό
Συχνότητα συντονισμού	Τυπικά 1 kHz έως 5 MHz
Αντισυντονιστική Συχνότητα	Ελαφρώς υψηλότερο από το ηχητικό συχνότητα
Αντίσταση εξόδου σε συντονισμό	Χαμηλή σύνθετη αντίσταση στο σημείο συντονισμού
Αντίσταση εξόδου σε αντισυντονισμό	Πολύ υψηλή αντίσταση σε αντισυντονιστικό σημείο
Δυνατότητα στατικής μέτρησης	Δεν είναι κατάλληλο για πραγματική μέτρηση DC
Χρονική σταθερά εκφόρτισης	Χιλιοστά του δευτερολέπτου σε δευτερόλεπτα με βάση το φορτίο αντίσταση
Πολικότητα σήματος	Εξαρτάται από την κατεύθυνση του στρες και προσανατολισμός υλικού
Διηλεκτρική σταθερά	100 έως 5000 ανάλογα με το υλικό
Τάση λειτουργίας ως ενεργοποιητής	10 V έως 1000 V AC ή DC
Κατανάλωση ρεύματος	Πολύ χαμηλή σε λειτουργία αισθητήρα
Επίπεδο θορύβου	Πολύ χαμηλός εγγενής ηλεκτρικός θόρυβος
Ευαισθησία καλωδίων	Υψηλό, επηρεάζεται από την χωρητικότητα του καλωδίου
Απαιτούμενη ρύθμιση σήματος	Ενισχυτής φόρτισης ή τάση υψηλής σύνθετης αντίστασης ενισχυτής
Σταθερότητα θερμοκρασίας	Μέτρια, ποικίλλει ανάλογα με το πιεζοκομικό υλικό
Συντελεστής Ηλεκτρικής Απώλειας	Χαμηλή στη συχνότητα λειτουργίας
Αντίσταση μόνωσης	Συνήθως μεγαλύτερο από 10 gigaohms
Γραμμικότητα εξόδου	Υψηλά εντός των ονομαστικών μηχανικών ορίων

Τύποι Πιεζοηλεκτρικών Μετατροπέων

Οι πιεζοηλεκτρικοί μετατροπείς διατίθενται σε διαφορετικούς τύπους, καθένας από τους οποίους έχει σχεδιαστεί για να ανιχνεύει ή να παράγει κίνηση, πίεση, ήχο ή κραδασμούς για συγκεκριμένες εφαρμογές μέτρησης και ελέγχου.

Πιεζοηλεκτρικό επιταχυνσιόμετρο

Ένας πιεζοηλεκτρικός μετατροπέας επιταχυνσιόμετρου χρησιμοποιείται για τη μέτρηση της επιτάχυνσης και των κραδασμών.Λειτουργεί μετατρέποντας τη μηχανική κίνηση σε ηλεκτρικό σήμα όταν ο αισθητήρας κινείται.Σε σύγκριση με τους μορφοτροπείς πίεσης ή δύναμης, είναι πιο ευαίσθητος σε γρήγορες αλλαγές και δονήσεις υψηλής συχνότητας.Αυτό το καθιστά κατάλληλο για παρακολούθηση μηχανών και ανάλυση κραδασμών.Χρησιμοποιείται συνήθως σε βιομηχανικά και δομικά συστήματα υγείας.

Πιεζοηλεκτρικός μετατροπέας πίεσης

Ένας πιεζοηλεκτρικός μετατροπέας πίεσης μετρά τις δυναμικές αλλαγές πίεσης και τις μετατρέπει σε ηλεκτρική έξοδο.Ανταποκρίνεται γρήγορα σε γρήγορες διακυμάνσεις πίεσης, σε αντίθεση με τους αισθητήρες στατικής πίεσης.Σε σύγκριση με τους μετατροπείς δύναμης, έχει σχεδιαστεί ειδικά για μέτρηση πίεσης υγρών και αερίων.Χρησιμοποιείται συχνά σε κινητήρες εσωτερικής καύσης και υδραυλικά συστήματα.Η απόκριση υψηλής συχνότητας είναι το κύριο πλεονέκτημά του.

Μετατροπέας Πιεζοηλεκτρικής Δύναμης

Ένας πιεζοηλεκτρικός μετατροπέας δύναμης μετρά την εφαρμοζόμενη δύναμη ή φορτίο κατά τη δημιουργία φορτίου.Όταν ασκείται δύναμη, το πιεζοηλεκτρικό στοιχείο παράγει ένα ηλεκτρικό σήμα ανάλογο με το φορτίο.Σε σύγκριση με τα επιταχυνσιόμετρα, εστιάζει στην άμεση δύναμη παρά στην κίνηση.Έχει καλή απόδοση στη μέτρηση δυναμικής δύναμης.Αυτός ο τύπος χρησιμοποιείται ευρέως σε δοκιμές και μετρήσεις κρούσεων.

Πιεζοηλεκτρικός μετατροπέας υπερήχων

Ένας πιεζοηλεκτρικός μετατροπέας υπερήχων δημιουργεί και ανιχνεύει υπερηχητικά κύματα.Μετατρέπει την ηλεκτρική ενέργεια σε ηχητικά κύματα υψηλής συχνότητας και λαμβάνει ανακλώμενα σήματα.Σε σύγκριση με τα μικρόφωνα, λειτουργεί σε πολύ υψηλότερες συχνότητες πέρα ​​από την ανθρώπινη ακοή.Αυτό επιτρέπει την ακριβή ανίχνευση, απεικόνιση και μέτρηση απόστασης.Χρησιμοποιείται συνήθως στον ιατρικό υπερηχογράφημα και στη βιομηχανική επιθεώρηση.

Μετατροπέας πιεζοηλεκτρικού ενεργοποιητή

Ένας πιεζοηλεκτρικός μετατροπέας ενεργοποιητή μετατρέπει την ηλεκτρική ενέργεια σε ακριβή μηχανική κίνηση.Όταν εφαρμόζεται τάση, διαστέλλεται ή συστέλλεται για να δημιουργήσει κίνηση.Σε αντίθεση με τους μετατροπείς τύπου αισθητήρα, χρησιμοποιείται κυρίως για ενεργοποίηση παρά για μέτρηση.Παρέχει πολύ μικρή αλλά ακριβή μετατόπιση.Αυτό το καθιστά ιδανικό για συστήματα εντοπισμού θέσης ακριβείας.

Πιεζοηλεκτρικός μετατροπέας μικροφώνου

Ένας πιεζοηλεκτρικός μετατροπέας μικροφώνου μετατρέπει τους κραδασμούς του ήχου σε ηλεκτρικά σήματα.Τα ηχητικά κύματα προκαλούν το πιεζοηλεκτρικό υλικό να δονείται και να δημιουργεί τάση.Σε σύγκριση με τους μετατροπείς υπερήχων, λειτουργεί εντός του εύρους ακουστικών συχνοτήτων.Είναι απλό στη σχεδίασή του και δεν απαιτεί εξωτερική ισχύ για ανίχνευση.Αυτός ο τύπος χρησιμοποιείται συνήθως σε βασικά συστήματα ανίχνευσης ήχου και ακουστικής.

Πιεζοηλεκτρικός μετατροπέας ανάφλεξης

Ένας πιεζοηλεκτρικός μετατροπέας ανάφλεξης παράγει υψηλή τάση όταν εφαρμόζεται μηχανική δύναμη.Το πάτημα ή το χτύπημα του στοιχείου παράγει έναν σπινθήρα χωρίς εξωτερική ισχύ.Σε σύγκριση με άλλους πιεζοηλεκτρικούς μετατροπείς, εστιάζει στην παραγωγή τάσης και όχι στην ανίχνευση.Αυτό το καθιστά αξιόπιστο για σκοπούς ανάφλεξης.Χρησιμοποιείται ευρέως σε αναπτήρες αερίου και συστήματα ανάφλεξης.

Εφαρμογές Πιεζοηλεκτρικού Μετατροπέα

Οι πιεζοηλεκτρικοί μετατροπείς χρησιμοποιούνται ευρέως στη σύγχρονη τεχνολογία επειδή μπορούν να μετατρέψουν με ακρίβεια τη μηχανική ενέργεια σε ηλεκτρικά σήματα για ανίχνευση, μέτρηση και έλεγχο σε πολλές βιομηχανίες.

Ιατρικά συστήματα υπερήχων

Οι πιεζοηλεκτρικοί μετατροπείς χρησιμοποιούνται ευρέως σε μηχανήματα υπερήχων.Παράγουν ηχητικά κύματα υψηλής συχνότητας και λαμβάνουν τα ανακλώμενα σήματα για να σχηματίσουν εικόνες.Αυτό βοηθά τους γιατρούς να δουν με ασφάλεια τις εσωτερικές δομές του σώματος.Είναι αξιόπιστα και ανταποκρίνονται πολύ γρήγορα.

Παρακολούθηση κραδασμών και κατάστασης

Αυτοί οι μετατροπείς χρησιμοποιούνται για την ανίχνευση κραδασμών σε μηχανές και κατασκευές.Η μηχανική δόνηση μετατρέπεται σε ηλεκτρικό σήμα για ανάλυση.Αυτό βοηθά στην έγκαιρη αναγνώριση βλαβών σε κινητήρες, αντλίες και κινητήρες.Βελτιώνει την ασφάλεια και μειώνει το κόστος συντήρησης.

Συστήματα Μέτρησης Πίεσης

Οι πιεζοηλεκτρικοί μετατροπείς μετρούν την ταχέως μεταβαλλόμενη πίεση σε αέρια και υγρά.Λειτουργούν καλά όπου οι αλλαγές πίεσης συμβαίνουν με υψηλή ταχύτητα.Αυτό τα καθιστά κατάλληλα για κινητήρες και υδραυλικά συστήματα.Δεν χρησιμοποιούνται για σταθερή ή στατική πίεση.

Μέτρηση Δύναμης και Κρούσης

Χρησιμοποιούνται για τη μέτρηση της δύναμης, του φορτίου και της πρόσκρουσης.Όταν ασκείται δύναμη, δημιουργείται ηλεκτρικό φορτίο.Αυτό επιτρέπει την ακριβή μέτρηση των δυναμικών δυνάμεων.Είναι κοινά σε δοκιμές και ανάλυση υλικού.

Συσκευές ήχου και ακουστικής

Οι πιεζοηλεκτρικοί μορφοτροπείς χρησιμοποιούνται σε μικρόφωνα, βομβητές και λήψη ήχου.Οι ηχητικές δονήσεις προκαλούν το υλικό να παράγει ηλεκτρικό σήμα.Είναι απλά στο σχεδιασμό και πολύ ανθεκτικά.Αυτές οι συσκευές είναι κοινές στα ηλεκτρονικά είδη ευρείας κατανάλωσης.

Γενιά ανάφλεξης και σπινθήρα

Στα συστήματα ανάφλεξης, οι πιεζοηλεκτρικοί μετατροπείς παράγουν υψηλή τάση όταν πιέζονται.Αυτή η τάση δημιουργεί σπινθήρα χωρίς να χρειάζεται εξωτερική τροφοδοσία.Χρησιμοποιούνται συνήθως σε αναπτήρες αερίου και σόμπες.Ο σχεδιασμός είναι απλός και εξαιρετικά αξιόπιστος.

Πλεονεκτήματα και περιορισμοί του πιεζοηλεκτρικού μετατροπέα

Πλεονεκτήματα του πιεζοηλεκτρικού μετατροπέα

• Είναι ιδιαίτερα ευαίσθητα σε μικρές αλλαγές δύναμης και κραδασμούς.

• Αποκρίνονται γρήγορα σε δυναμικά σήματα.

• Λειτουργούν σε μεγάλο εύρος συχνοτήτων.

• Το μέγεθός τους είναι μικρό και ελαφρύ.

• Δεν χρειάζονται εξωτερική τροφοδοσία στη λειτουργία ανίχνευσης.

• Είναι ανθεκτικά και αξιόπιστα σε δύσκολες συνθήκες.

Περιορισμοί Πιεζοηλεκτρικού Μετατροπέα

• Δεν μπορούν να μετρήσουν στατικές ή σταθερές δυνάμεις.

• Απαιτούν ειδικά κυκλώματα κλιματισμού σήματος.

• Η έξοδός τους επηρεάζεται από τις αλλαγές θερμοκρασίας.

• Το σήμα εξόδου είναι συνήθως πολύ μικρό.

• Ορισμένα υλικά μπορεί να ραγίσουν υπό υψηλή πίεση.

Πιεζοηλεκτρικός μορφοτροπέας εναντίον άλλων μετατροπέων

Προδιαγραφή	Πιεζοηλεκτρικός Μετατροπέας	Μετατροπέας μετρητή τάσης	Χωρητικός μετατροπέας	Επαγωγικός μετατροπέας	Οπτικός μετατροπέας
Μετρημένη ποσότητα	Δύναμη, πίεση, δόνηση	Καταπόνηση και δύναμη	Μετατόπιση, πίεση	Θέση, μετατόπιση	Φως, θέση, ταχύτητα
Λειτουργική Αρχή	Πιεζοηλεκτρικό φαινόμενο	Αλλαγή αντίστασης	Αλλαγή χωρητικότητας	Ηλεκτρομαγνητική επαγωγή	Διαμόρφωση φωτός
Τύπος σήματος εξόδου	Τάση ή φόρτιση	Αλλαγή αντίστασης	Αλλαγή χωρητικότητας	Τάση	Τάση ή ρεύμα
Δυνατότητα στατικής μέτρησης	Δεν είναι κατάλληλο	Κατάλληλο	Κατάλληλο	Κατάλληλο	Κατάλληλο
Δυνατότητα δυναμικής μέτρησης	Εξαιρετικό	Καλό	Μέτρια	Καλό	Εξαιρετικό
Τυπική ευαισθησία	Ψηλά	Μεσαίο	Πολύ ψηλά	Μεσαίο	Πολύ ψηλά
Εύρος Συχνοτήτων	1 Hz έως πάνω από 1 MHz	Έως 10 kHz	Έως 100 kHz	Έως 50 kHz	Πάνω από 1 MHz
Χρόνος απόκρισης	Πολύ γρήγορα κάτω από 1 μικροδευτερόλεπτο	Αργή έως μέτρια	Γρήγορα	Μέτρια	Εξαιρετικά γρήγορο
Αντίσταση εξόδου	Πολύ υψηλό πάνω από 1 Mohm	Χαμηλό γύρω στα 120 με 350 ohms	Ψηλά	Χαμηλό	Χαμηλό
Ευαισθησία στη θερμοκρασία	Μεσαίο	Ψηλά	Μεσαίο	Χαμηλό	Χαμηλό
Απαιτείται ρύθμιση σήματος	Απαιτείται	Απαιτείται	Απαιτείται	Απαιτείται	Minimal
Απαίτηση ισχύος	Δεν υπάρχει εξωτερική ισχύς για ανίχνευση	Απαιτεί τάση διέγερσης	Απαιτεί τάση διέγερσης	Απαιτεί τάση διέγερσης	Απαιτεί πηγή ενέργειας
Μέγεθος και Βάρος	Πολύ μικρό και ελαφρύ	Μικρό	Μικρό	Μεσαίο	Μικρό
Περιβαλλοντική ευρωστία	Ψηλά	Μέτρια	Μέτρια	Ψηλά	Μέτρια
Εφαρμογές	Παρακολούθηση κραδασμών, υπερηχογράφημα	Φορτοκυψέλες, συστήματα ζύγισης	Ανίχνευση θέσης και επιπέδου	Ανίχνευση εγγύτητας και θέσης	Κωδικοποιητές, αισθητήρες ινών

Συμπέρασμα

Οι πιεζοηλεκτρικοί μετατροπείς λειτουργούν μέσω άμεσων και αντίστροφων πιεζοηλεκτρικών φαινομένων για την αίσθηση ή την παραγωγή κίνησης και ηλεκτρικών σημάτων.Προσφέρουν υψηλή ευαισθησία, γρήγορη απόκριση και λειτουργία ευρείας συχνότητας για δυναμικές μετρήσεις όπως κραδασμούς, πίεση, δύναμη και ήχος.Διαφορετικοί τύποι χρησιμοποιούνται για σκοπούς ανίχνευσης, ενεργοποίησης και ανάφλεξης σε πολλές βιομηχανίες.Ωστόσο, δεν είναι κατάλληλα για στατικές μετρήσεις και απαιτούν σωστή ρύθμιση του σήματος.
