PIC18F4620 Microcontroller: Χαρακτηριστικά, Pinouts και Datasheet Guide

Αυτό το άρθρο αρχίζει με την εξερεύνηση του μικροελεγκτή PIC18F4620, συζητήστε την ισορροπία του μεταξύ υπολογιστικής ισχύος και αποδοτικότητας κόστους.Θα εξετάσουμε λεπτομερώς τις δυνατότητες του μικροελεγκτή λεπτομερώς, όπως η ανθεκτικότητα και η ενεργειακή του απόδοση.Αυτή η μέθοδος όχι μόνο καθιστά τις πληροφορίες πιο αναλογικές αλλά και πιο χρήσιμες για εσάς, ενθαρρύνοντας μια βαθύτερη εκτίμηση της τεχνολογίας και παρακινώντας περαιτέρω εξερεύνηση στον ρόλο του PIC18F4620 στην προώθηση της τεχνολογίας μικροελεγκτή.

Κατάλογος

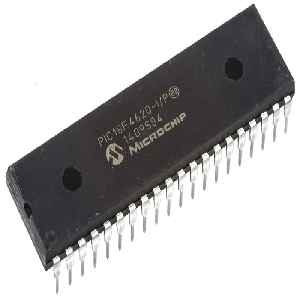

Επισκόπηση του PIC18F4620

Ο PIC18F4620 Ο Microcontroller παρουσιάζει ένα μείγμα υπολογιστικής αποτελεσματικότητας και κόστους-αποτελεσματικότητας, αξιοποιώντας την ενισχυμένη μνήμη του προγράμματος Flash για ανώτερη ανθεκτικότητα και μια εκτεταμένη διάρκεια ζωής.Αυτό το χαρακτηριστικό βρίσκει χρησιμότητα σε εφαρμογές που απαιτούν συχνές επαναλήψεις μνήμης, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία.Η σειρά PIC18 συμπεριλαμβανομένου του PIC18F2525, PIC18F2620, PIC18F4525, PIC18F4620 Τα μοντέλα είναι κατασκευασμένα για να ικανοποιήσουν τις ανάγκες των υλοποιήσεων υψηλής απόδοσης και ευαίσθητων στην εξουσία.

Pinout του PIC18F4620

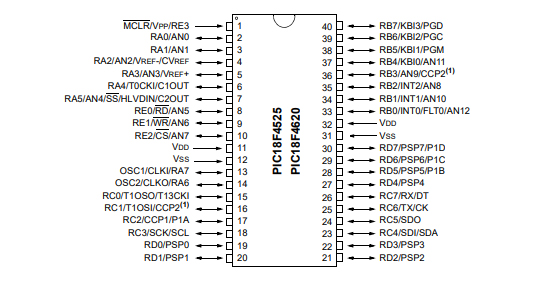

Διαμόρφωση PIN

Καρφίτσες ισχύος και αλεσμού

Οι απαιτήσεις ισχύος για το PIC18F4620 κυμαίνονται από 2V έως 5.5V, που εξυπηρετούνται μέσω των ακίδων VDD και VSS.Το VDD συνδέεται με τη θετική τάση τροφοδοσίας.Το VSS έχει οριστεί για έδαφος.

Η τοποθέτηση κατάλληλων πυκνωτών αποσύνδεσης, όπως οι κεραμικοί ή οι τύποι ταντάλου, κοντά σε αυτές τις ακίδες βοηθούν στη μείωση του θορύβου και τη διατήρηση της σταθερής λειτουργίας, η σταθερή παροχή ισχύος υπογραμμίζει τη συνεπή απόδοση μικροελεγκτή.

Καρφίτσες ταλαντωτή

Οι ακροδέκτες OSC1 και OSC2 χρησιμοποιούνται για τη σύνδεση εξωτερικών κρυστάλλων ή συντονιστών, δημιουργώντας το σήμα ρολογιού που απαιτείται για λειτουργία.Η επιλογή της πηγής ρολογιού χρησιμοποιείται καθώς επηρεάζει τόσο την κατανάλωση ενέργειας όσο και την απόδοση.Η επιλογή των κατάλληλων εξαρτημάτων ταλαντωτή εξασφαλίζει ότι ο μικροελεγκτής λειτουργεί στην επιθυμητή συχνότητα με ελάχιστο jitter.

Θύρες εισόδου/εξόδου

Ο μικροελεγκτής περιλαμβάνει αρκετές θύρες εισόδου/εξόδου: Porta, Portb, PortC, Portd και Porte.Κάθε θύρα, που αποτελείται από πολλαπλές ακίδες, μπορεί να ρυθμιστεί ως είσοδος ή έξοδος ανάλογα με τις απαιτήσεις εφαρμογής.

Η αποτελεσματική χρήση αυτών των θυρών μπορεί να εξορθολογίσει τις διαδικασίες σχεδιασμού, η αρχικοποίηση των καταχωρητών Tris καθορίζει την κατάσταση εισόδου ή εξόδου των ακίδων για τον έλεγχο εξωτερικών κυκλωμάτων όπως αισθητήρες, διακόπτες και LED.

Ειδικές καρφίτσες λειτουργίας

Οι συγκεκριμένες καρφίτσες κατανέμονται για εξειδικευμένες λειτουργίες:

Τα κανάλια μετατροπής αναλογικού προς ψηφιακό (ADC)

Έξοδοι διαμόρφωσης πλάτους παλμού (PWM)

Διεπαφές επικοινωνίας: UART, SPI και I2C

Η αξιοποίηση αυτών των ενσωματωμένων περιφερειακών, όπως οι χρονομετρητές και οι μονάδες επικοινωνίας, εμπλουτίζουν τα σχέδια κυκλωμάτων και ενισχύουν τη λειτουργικότητα.Για παράδειγμα, η χρήση της ενσωματωμένης επικοινωνίας UART μπορεί να απλοποιήσει τις προσπάθειες κωδικοποίησης και να ενισχύσει την αξιοπιστία μετάδοσης δεδομένων σε έργα σειριακής επικοινωνίας.

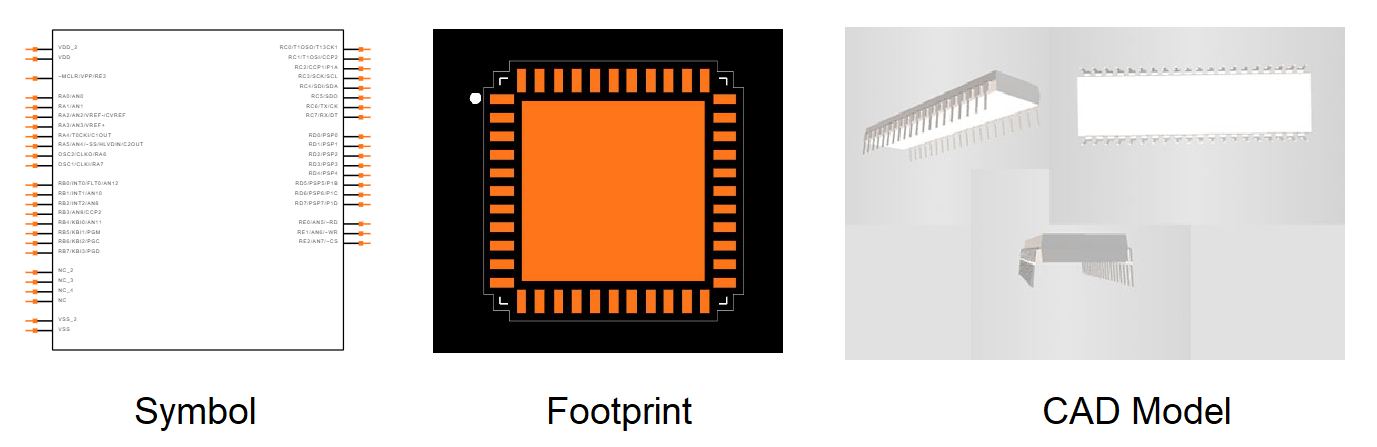

PIC18F4620 Σύμβολο, αποτύπωμα και μοντέλο CAD

Σύμβολο PIC18F4620

Το σύμβολο του PIC18F4620 χρησιμεύει ως γραφική αναπαράσταση που χρησιμοποιείται στα σχήματα για να υποδείξει το στοιχείο και τις ηλεκτρικές συνδέσεις του.Το σύμβολο περιλαμβάνει όλες τις καρφίτσες και τις καθορισμένες λειτουργίες τους, επιτρέποντας την απρόσκοπτη σχηματική σχεδίαση.

Αποτύπωμα PIC18F4620

Το αποτύπωμα για το PIC18F4620 καθορίζει τη φυσική διάταξη και το μέγεθος του στοιχείου στο PCB.Αυτό περιλαμβάνει τη διάταξη και τις διαστάσεις των μαξιλαριών, οι οποίες είναι καλές για ασφαλή και αξιόπιστη συγκόλληση.

PIC18F4620 CAD μοντέλο

Ένα μοντέλο CAD (σχεδιασμός με υπολογιστή) προσφέρει μια 3D αναπαράσταση του μικροελεγκτή PIC18F4620, που περιγράφει λεπτομερώς τις φυσικές πτυχές όπως το ύψος, το πλάτος και τη διάταξη του PIN.Το μοντέλο CAD είναι καθοριστικό για τον ακριβή σχεδιασμό PCB, επιτρέποντας την ακριβή τοποθέτηση και τον χωροταξικό σχεδιασμό.

Χαρακτηριστικά του PIC18F4620

Το PIC18F4620 παρέχει προσαρμόσιμες λειτουργικές λειτουργίες σε ξεχωριστές απαιτήσεις εξοικονόμησης ενέργειας, προσθέτοντας μια αφή στη χρηστικότητα του:

Λειτουργία λειτουργίας

Εκτέλεση: Ενεργοποιεί τόσο την CPU όσο και τα περιφερειακά, εξασφαλίζοντας την άμεση ανταπόκριση για ενεργές εργασίες.

IDLE: Απενεργοποιεί την CPU διατηρώντας παράλληλα την περιφερειακή δραστηριότητα, ιδανική για σενάρια όπου οι διαδικασίες υποβάθρου απαιτούν προσοχή.

SLEEP: Εξουσιοδότηση κάτω από την CPU και τα περιφερειακά, ιδανικά για τη διατήρηση της ενέργειας κατά τη διάρκεια περιόδων αδράνειας.

Απόδοση ρεύματος

Ultra-Low 50NA Διαρροή εισόδου: Αυτό ελαχιστοποιεί το ακούσιο ρεύμα, έναν παράγοντα εφαρμογών ακριβείας όπου η διαρροή μπορεί να θέσει σε κίνδυνο την απόδοση και, κατ 'επέκταση, την αξιοπιστία.

Λειτουργία εκτέλεσης: καταναλώνει ένα μέτριο 11μa, αντανακλώντας την καταλληλότητά του για επιχειρήσεις ευαίσθητες στην ισχύ που χρειάζονται συχνή ενεργοποίηση χωρίς υπερβολική κλήρωση ενέργειας.

Λειτουργία αδράνειας: αντλεί απλώς 2,5μa, ευεργετικά για εργασίες που απαιτούν περιφερειακή παρακολούθηση χωρίς να απαιτούν πλήρη ισχύ επεξεργασίας.

Λειτουργία ύπνου: Χρησιμοποιεί ένα εξαιρετικά χαμηλό 100NA, ιδανικό για εφαρμογές όπου η συντήρηση της ζωής της μπαταρίας κατά τη διάρκεια μεγάλων περιόδων αδράνειας είναι μεγάλη.

Timer1 Oscillator: Λειτουργεί στο 900NA με συχνότητα 32 kHz, διατηρώντας λειτουργίες χρονομέτρησης με ελάχιστη ισχύ, εξασφαλίζοντας την ακρίβεια των εξαρτώμενων από το χρόνο λειτουργίες ακόμη και σε καταστάσεις χαμηλής ισχύος.

Χρονοδιακόπτης Watchdog: Καταναλώνει 1,4μa, συμβάλλοντας στη σταθερότητα του συστήματος, επαναφέροντας αυτόματα τον μικροελεγκτή εάν ανιχνευθεί ένα σφάλμα λογισμικού ή μη ανταποκρινόμενη κατάσταση, μια διασφάλιση καθησυχασμού για να βασίζεται σε αδιάλειπτη υπηρεσία.

Εφαρμογές σε ενσωματωμένα συστήματα

Εξισορρόπηση της απόδοσης με κατανάλωση ενέργειας: Η επιλογή των κατάλληλων τρόπων με βάση τις λειτουργικές ανάγκες μπορεί να επεκτείνει τη διάρκεια ζωής της μπαταρίας σε φορητές συσκευές.

Ακρίβεια και αξιοπιστία: Οι εξαιρετικά χαμηλές διαρροές εισόδου ρεύματος και οι αποτελεσματικοί ταλαντωτές εξασφαλίζουν ότι το σύστημα παραμένει ακριβές και αξιόπιστο, ακόμη και όταν λειτουργούν σε καταστάσεις χαμηλής ισχύος.

Πλεονεκτήματα του PIC18F4620

Ευελιξία ταλαντωτή

Crystal Oscillator: Λειτουργία έως 40 MHz, ενισχυμένο από βρόχο κλειδώματος φάσης 4x (PLL), προσφέρει αξιοσημείωτη απόδοση και ταχύτητα, καθιστώντας την κατάλληλη για εφαρμογές όπου απαιτείται ακρίβεια.

RC MODES: Διαχειρίζεται έως και 4 MHz με ρύθμιση εξωτερικού αντιστάτη (RC), επεκτάσιμη σε 40 MHz με εξωτερική πηγή ρολογιού, παρέχοντας προσαρμοστικότητα σε διάφορα σενάρια.

Το εσωτερικό μπλοκ ταλαντωτή: κυμαίνεται από 31 kHz έως 8 MHz, εξασφαλίζοντας ένα γρήγορο χρόνο αφύπνισης από τη λειτουργία ύπνου (1 μs), ο οποίος μειώνει την καθυστέρηση και το AIDS στην αποτελεσματική διαχείριση της ενέργειας.

Παρακολούθηση ρολογιού ασφαλούς αποτυχίας: Προσθέτει αξιοπιστία εξασφαλίζοντας ασφαλή διακοπή λειτουργίας σε περίπτωση αποτυχίας περιφερειακού ρολογιού, ενίσχυσης της ευρωστίας του συστήματος.

Αξιοσημείωτα περιφερειακά

Υψηλός νεροχύτης/πηγή: Κάθε καρφίτσα εισόδου/εξόδου διαχειρίζεται έως και 25 mA, φιλοξενώντας υψηλότερες απαιτήσεις ισχύος χωρίς εξωτερικούς οδηγούς.

Πολλαπλές διακοπές και έξοδοι PWM: Αυτή η λειτουργία υποστηρίζει σύγχρονο έλεγχο σε διάφορες ενότητες για συστήματα ελέγχου και επικοινωνίας κινητήρα, ενισχύοντας την επιχειρησιακή αποτελεσματικότητα.

Master Synicous Serial Port (MSSP): Υποστηρίζει τα πρωτόκολλα SPI/I2C επιτακτική ανάγκη για αποτελεσματική πολυπαραγοντική επικοινωνία, επιτρέποντας την απρόσκοπτη ενσωμάτωση σε εξελιγμένα σχέδια.

Ενισχυμένη μονάδα USART και ADC: Το USART υποστηρίζει τόσο ασύγχρονους όσο και σύγχρονους τρόπους, ενώ το ADC 10-bit προσφέρει έως και 13 κανάλια για εκτεταμένη απόκτηση δεδομένων και σειριακή επικοινωνία σε διασύνδεση αισθητήρα και τηλεμετρία.

Αναλογικοί συγκριτές και HLVD: Συγκριτών διπλού αναλογικού και ανίχνευσης υψηλής/χαμηλής τάσης 16 επιπέδων (HLVD) διευκολύνουν την ακριβή παρακολούθηση και τη λήψη αποφάσεων, υποστηρίζοντας εφαρμογές ακρίβειας-απαιτήσεως.

Ειδικά χαρακτηριστικά

C Βελτιστοποιημένη Αρχιτεκτονική Compiler: Προσαρμοσμένη για τους μεταγλωττιστές C, αυτό το χαρακτηριστικό απλοποιεί την ανάπτυξη, εξορθολογίζοντας την πορεία προς την αγορά για σύνθετα έργα.

Ανθεκτικοί κύκλοι μνήμης: προσφέρει 100.000 κύκλους διαγραφής/εγγραφής για βελτιωμένο φλας και έως 1.000.000 κύκλους για το EEPROM, εξασφαλίζοντας την ανθεκτικότητα και την αξιοπιστία των αποθηκευμένων δεδομένων σε αυστηρές εφαρμογές.

Αυτο-προγραμματισμό και εντοπισμός σφαλμάτων εντός κυκλώματος: Υποστηρίζει την αυτο-προγραμματισμό και το σφάλμα του κυκλώματος μέσω δύο ακίδων, βελτιώνοντας την ευελιξία του προγραμματισμού και την αποτελεσματικότητα αντιμετώπισης προβλημάτων, ένα αξιοσημείωτο πλεονέκτημα σε διάφορες μηχανικές πρακτικές.

Εύρος ευρείας τάσης: Λειτουργεί από 2,0V έως 5,5V με επιλογές επαναφοράς καφέ, παρέχοντας σταθερή απόδοση σε διαφορετικές συνθήκες ισχύος σε φορητές και ευαίσθητες σε ισχύ συσκευές.

Τεχνικές προδιαγραφές PIC18F4620

Τύπος	Παράμετρος
Εργοστασιακός χρόνος παράδοσης	6 εβδομάδες
Βουνό	Με τρύπα
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	40-dip (0.600, 15.24mm)
Αριθμός καρφίτσες	40
Μετατροπείς δεδομένων	A/d 13x10b
Αριθμός I/OS	36
Χρονοδιακόπτες παρακολούθησης	Ναί
Θερμοκρασία λειτουργίας	-40 ° C ~ 125 ° C TA
Συσκευασία	Σωλήνας
Σειρά	PIC® 18F
Δημοσιευμένος	2004
Κωδικός JESD-609	Ε3
Κωδικός PBFREE	Ναί
Κατάσταση μέρους	Ενεργός
Επίπεδο ευαισθησίας υγρασίας (MSL)	Δεν ισχύει
Αριθμός τερματισμών	40
Τερματικό τελείωμα	Ματ κασσίτερος (SN)
Μέγιστη διάχυση ισχύος	1W
Θέση τερματικού	ΔΙΠΛΟΣ
Τάση τροφοδοσίας	5V
Συχνότητα	40MHz
Αριθμός εξαρτήματος βάσης	PIC18F4620
Αρίθμηση καρφίτσες	40
Τάση προμήθειας-max (VSUP)	5.5V
Προμήθειες	5V
Διασυνδέομαι	I2C, SPI, UART, USART
Μέγεθος μνήμης	64KB
Τύπος ταλαντωτή	Εσωτερικός
Μέγεθος μνήμης	3.8K x 8
Τάση - Προμήθεια (VCC/VDD)	4.2V ~ 5.5V
UPS/UCS/περιφερειακό τύπο ICS	Μικροελεγκτής
Αριθμός bits	8
Βασικός επεξεργαστής	Είδος
Περιφερειακά	Brown-Out Detect/Reset, HLVD, POR, PWM, WDT
Τύπος μνήμης προγράμματος	ΛΑΜΨΗ
Μέγεθος πυρήνα	8-bit
Μέγεθος μνήμης προγράμματος	64KB 32K x 16
Συνδεσιμότης	I2C, SPI, UART/USART
Τρέχουσα-max προμήθειας	35mAM
Μέγεθος δυαδικών ψηφίων	8
Χρόνος πρόσβασης	40 μs
Έχει ADC	ΝΑΙ
Κανάλια DMA	ΟΧΙ
Πλάτος διαύλου δεδομένων	8b
Αριθμός χρονομετρητών/μετρητών	4
Μέγεθος EEPROM	1K x 8
Οικογένεια CPU	Είδος
Αριθμός καναλιών ADC	13
Αριθμός καναλιών PWM	2
Αριθμός καναλιών USB	1
Υψος	4.953 χιλιοστά
Μήκος	53,09 χιλιοστά
Πλάτος	14.732 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμβατό με ROHS3
Αμόλυβδος	Αμόλυβδος

Λειτουργικό διάγραμμα μπλοκ

Ισοδύναμα μοντέλα PIC18F4620

• Pic18f4620-i/mlΜικροελεγκτές και επεξεργαστές

• Pic18lf4620-i/mlΜικροελεγκτές και επεξεργαστές

• Pic18lf4620t-e/mlΜικροελεγκτές και επεξεργαστές

• Pic18f4620-e/mlΜικροελεγκτές και επεξεργαστές

PIC18F4620 συγκρίσιμα μέρη

Αριθμός μέρους	Κατασκευαστής	Πακέτο / θήκη	Αριθμός καρφίτσες	Πλάτος διαύλου δεδομένων	Αριθμός I/O	Διασυνδέομαι	Μέγεθος μνήμης	Τάση τροφοδοσίας	Περιφερειακά	Δείτε τη σύγκριση
Pic18f4620-e/p	Τεχνολογία μικροτσίπ	40-dip (0.600, 15.24mm)	40	8 β	36	I2C, SPI, UART, USART	64 kb	5 V	Brown-Out Detect/Reset, HLVD, POR, PWM, WDT
Pic18f4680-e/p	Τεχνολογία μικροτσίπ	40-dip (0.600, 15.24mm)	40	8 β	36	Μπορεί, I2C, SPI, UART, USART	64 kb	5 V	Brown-Out Detect/Reset, HLVD, POR, PWM, WDT	Pic18f4620-e/p vs pic18f4680-e/p
Pic18f4680-i/p	Τεχνολογία μικροτσίπ	40-dip (0.600, 15.24mm)	40	8 β	36	Μπορεί, I2C, SPI, UART, USART	64 kb	5 V	Brown-Out Detect/Reset, HLVD, POR, PWM, WDT	Pic18f4620-e/p vs pic18f4680-i/p
Pic18f4610-i/p	Τεχνολογία μικροτσίπ	40-dip (0.600, 15.24mm)	40	8 β	36	I2C, SPI, UART, USART	64 kb	5 V	Brown-Out Detect/Reset, HLVD, POR, PWM, WDT	Pic18f4620-e/p vs pic18f4610-i/p

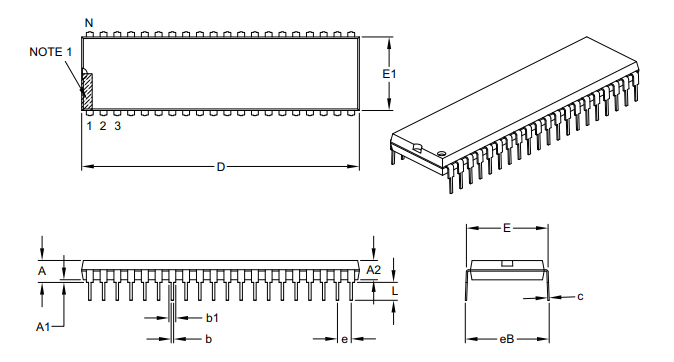

Συσκευασία και διαστάσεις του PIC18F4620

Διαστάσεις PIC18F4620	Όρια διάστασης	Min (ίντσες)	Nom (ίντσες)	Max (ίντσες)
Αριθμός καρφίτσες	N		40
Πίσσα	μι		0,100 BSC
Κορυφή στο επίπεδο καθισμάτων	ΕΝΑ			0,25
Πάχος χυτευμένου πακέτου	Α2	0,125		0,195
Βάση στο επίπεδο καθισμάτων	Α1	0,015
Πλάτος ώμου στον ώμο	μι	0,59		0,625
Πλάτος διαμορφωμένου πακέτου	Ε1	0,485		0,58
Συνολικό μήκος	ρε	1.98		2.095
Συμβουλή στο επίπεδο καθισμάτων	μεγάλο	0,115		0,2
Πάχος μολύβδου	ντο	0,008		0,015
Πλάτος ανώτερου μολύβδου	Β1	0,03		0,07
Χαμηλότερο πλάτος μολύβδου	σι	0,014		0,023
Συνολική απόσταση σειράς	ΕΒ			0,7

Φόντο κατασκευαστή

Η Microchip Technology Inc. υπερέχει σε μικροελεγκτές, μικτό σήμα και αναλογικές εξελίξεις.Η επιχείρηση ασχολείται ενεργά με την εκπαιδευτική προβολή, παρέχοντας μια εκτεταμένη συλλογή πόρων.Μεταξύ αυτών είναι τα οργανωμένα εργαστήρια, τα λεπτομερή προγράμματα σπουδών, οι εξειδικευμένες εκπαιδευτικές συναντήσεις και τα προηγμένα εργαλεία ανάπτυξης.

Φύλλο δεδομένων PDF

Pic18lf4620-i/ml φύλλα δεδομένων:

Pic18fx525, x620 datasheet.pdf

Ετικέτες και αλλαγές συσκευασίας 23/Σεπ/2015.pdf

Οι αλλαγές συσκευασίας 10/Οκτ/2016.pdf

Pic18f (2, 4) προδιαγραφές προγραμματισμού zzz.pdf

2.73KHZ.PDF

Wire Bond CHG Qual 19/Jul/2016.pdf

Pic18f4620-e/p φύλλα δεδομένων:

Pic18f (2, 4) προδιαγραφές προγραμματισμού zzz.pdf

Pic18fx525, x620 datasheet.pdf

Ετικέτες και αλλαγές συσκευασίας 23/Σεπ/2015.pdf

Οι αλλαγές συσκευασίας 10/Οκτ/2016.pdf

Mult Dev 13/Απρ/2020.pdf

Wire CHG 13/Jan/2016.pdf

Συχνές ερωτήσεις [FAQ]

1. Τι είναι το PIC18F4620;

Το PIC18F4620 είναι ένας ευέλικτος μικροελεγκτής που επαίνεσε για την προσαρμοστικότητά του σε βιομηχανικές εφαρμογές.Η αρχιτεκτονική του, που έχει σχεδιαστεί για να ελαχιστοποιεί τη χρήση ενέργειας, προσφέρει ισχυρές δυνατότητες επεξεργασίας που αντηχούν καλά σε αυστηρά περιβάλλοντα.Άλλοι συχνά κλίνουν προς αυτόν τον μικροελεγκτή, δεδομένης της αντοχής του και της εκτεταμένης υποστήριξης εργαλείων που απλοποιούν τις διαδικασίες ανάπτυξης.

2. Πώς μπορώ να προγραμματίσω PIC18F4620;

Για να προγραμματίσετε το PIC18F4620, ακολουθήστε αυτά τα βήματα:

Ανοίξτε το MPLAB, ένα IDE που περιελάμβανε το IDE που έχει σχεδιαστεί για προϊόντα μικροτσίπ.

Επιλέξτε τον τύπο του έργου στο οποίο εργάζεστε.

Καθορίστε το ακριβές μοντέλο μικροελεγκτή.

Επιλέξτε τον κατάλληλο μεταγλωττιστή.

Καθορίστε τη διαδρομή του έργου για οργανωμένη ροή εργασίας.

3. Ποιο είναι το μέγεθος του PIC18F4620;

Το PIC18F4620, με διαστάσεις 2,095 x 0,58 x 0,195 ίντσες, ταιριάζει άψογα σε στενούς χώρους, που απαιτούνται σε συμπαγή και ενσωματωμένα συστήματα.Αυτό το μέγεθος επιτρέπει την αβίαστη ενσωμάτωση σε διάφορες διατάξεις υλικού, ευθυγραμμίζοντας με τις αρχές σχεδιασμού με συνείδηση ​​του χώρου που οδηγούν στις σύγχρονες τεχνολογικές εξελίξεις.
