Open Loop vs Closed Loop System: Βασικές διαφορές, εργασία, πλεονεκτήματα και εφαρμογές

Τα συστήματα ανοιχτού βρόχου και κλειστού βρόχου εξηγούν πώς ανταποκρίνεται ένα σύστημα όταν του δίνετε μια είσοδο.Σε αυτό το άρθρο, θα μάθετε τι κάνει κάθε σύστημα, πώς λειτουργεί και γιατί η ανατροφοδότηση είναι σημαντική για τον έλεγχο των αποτελεσμάτων.Θα δείτε επίσης πώς διαφέρουν τα στοιχεία και οι εφαρμογές τους.Αυτό σας διευκολύνει να κατανοήσετε πού χρησιμοποιείται συνήθως κάθε σύστημα.

Κατάλογος

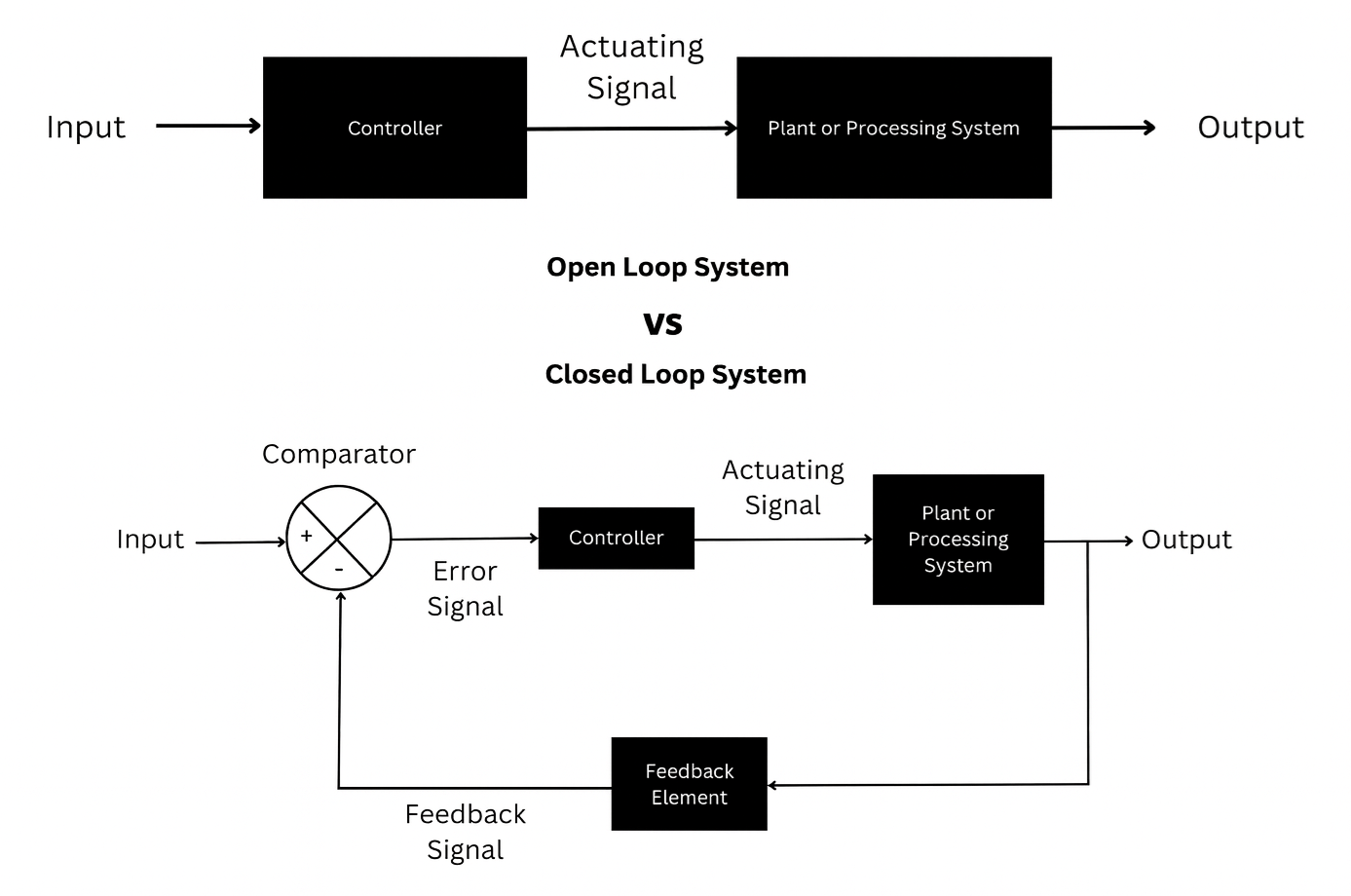

Εικόνα 1. Ανοιχτός βρόχος έναντι συστήματος κλειστού βρόχου

Τι είναι ένα σύστημα ανοιχτού βρόχου;

Ένα σύστημα ανοιχτού βρόχου είναι ένας τύπος συστήματος ελέγχου στο οποίο η έξοδος δεν παρακολουθείται ούτε συγκρίνεται με την είσοδο.Η ενέργεια ελέγχου εφαρμόζεται αποκλειστικά με βάση τη δεδομένη είσοδο, χωρίς να λαμβάνεται υπόψη το πραγματικό αποτέλεσμα που παράγεται από το σύστημα.Επειδή δεν υπάρχει μηχανισμός ανάδρασης, το σύστημα δεν μπορεί να εντοπίσει ή να διορθώσει τα σφάλματα από μόνο του.Οποιαδήποτε διακύμανση ή διαταραχή επηρεάζει άμεσα την έξοδο χωρίς ρύθμιση.Η συμπεριφορά του συστήματος εξαρτάται εξ ολοκλήρου από προκαθορισμένες ρυθμίσεις ή βαθμονόμηση.Τα συστήματα ελέγχου ανοιχτού βρόχου τυπικά ορίζονται από την απλότητά τους και την έλλειψη αυτόματης διόρθωσης σφαλμάτων.

Τι είναι ένα σύστημα κλειστού βρόχου;

Ένα σύστημα κλειστού βρόχου είναι ένα σύστημα ελέγχου που συγκρίνει συνεχώς την πραγματική έξοδο με την επιθυμητή είσοδο χρησιμοποιώντας ανάδραση.Η διαφορά μεταξύ της εισόδου και της εξόδου, που ονομάζεται σήμα σφάλματος, καθορίζει τη δράση ελέγχου.Αυτή η σύγκριση που βασίζεται σε ανατροφοδότηση επιτρέπει στο σύστημα να ανταποκρίνεται αυτόματα σε αποκλίσεις.Ο ελεγκτής προσαρμόζει την έξοδό του για να μειώσει ή να εξαλείψει το σφάλμα.Ως αποτέλεσμα, το σύστημα διατηρεί πιο στενή ευθυγράμμιση με την επιθυμητή απόδοση.Τα συστήματα κλειστού βρόχου ορίζονται από την ικανότητά τους να αυτορυθμίζονται μέσω ανατροφοδότησης.

Στοιχεία του συστήματος ανοιχτού βρόχου εναντίον κλειστού βρόχου

Εξάρτημα	Άνοιγμα βρόχου Σύστημα	Κλειστό Σύστημα βρόχου
Εισαγωγή / Σήμα αναφοράς	Χρησιμοποιεί μια είσοδο για να ξεκινήσει η λειτουργία, αλλά δεν συγκρίνεται με την έξοδο.	Χρησιμοποιεί μια είσοδο που συγκρίνεται συνεχώς με την πραγματική παραγωγή.
Ελεγκτής	Στέλνει ένα σταθερό ενέργεια ελέγχου που βασίζεται μόνο στην είσοδο.	Προσαρμόζεται έλεγχος της δράσης συνεχώς με βάση την ανατροφοδότηση.
Ενεργοποιητής / Στοιχείο ελέγχου	Λειτουργεί σύμφωνα με την εντολή του ελεγκτή χωρίς επαλήθευση.	Το τροποποιεί δράση που βασίζεται σε σχόλια από το σύστημα.
Έξοδος / Διαδικασία	Η έξοδος είναι παράγεται αλλά δεν έχει μετρηθεί ή διορθωθεί.	Η έξοδος είναι παρακολουθείται και διορθώνεται ώστε να ταιριάζει με την επιθυμητή τιμή.
Αισθητήρας / Συσκευή μέτρησης	Δεν υπάρχει αισθητήρας χρησιμοποιείται για τη μέτρηση της παραγωγής.	Αισθητήρες μετρήστε την έξοδο και στείλτε δεδομένα στον ελεγκτή.
Ανατροφοδότηση Διαδρομή / Συγκριτής	Χωρίς σχόλια σύγκριση διαδρομής ή σφάλματος.	Διαδρομή ανατροφοδότησης και ο συγκριτής είναι απαραίτητα για τον εντοπισμό σφαλμάτων.

Πώς λειτουργεί ένα σύστημα ανοιχτού βρόχου και κλειστού βρόχου;

Open Loop System

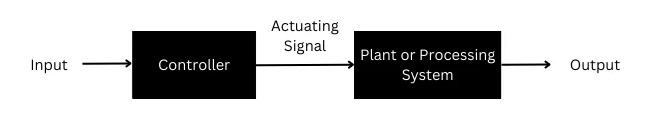

Εικόνα 2. Μπλοκ διάγραμμα συστήματος ανοιχτού βρόχου

Ένα σύστημα ανοιχτού βρόχου λειτουργεί επεξεργάζοντας το σήμα εισόδου χωρίς να ελέγχει την προκύπτουσα έξοδο.Όπως φαίνεται στο σχήμα, η είσοδος εφαρμόζεται απευθείας στον ελεγκτή, ο οποίος παράγει ένα σήμα ενεργοποίησης.Αυτό το σήμα ενεργοποίησης αποστέλλεται στην εγκατάσταση ή στο σύστημα επεξεργασίας για την παραγωγή της εξόδου.Η έξοδος κινείται μόνο προς τα εμπρός και δεν επιστρέφεται στον ελεγκτή σε καμία μορφή.Δεδομένου ότι δεν υπάρχει διαδρομή ανάδρασης, ο ελεγκτής δεν έχει πληροφορίες σχετικά με την πραγματική έξοδο.Το σύστημα ολοκληρώνει τη λειτουργία του μόλις παραχθεί η έξοδος, ανεξάρτητα από το αν ταιριάζει με το επιδιωκόμενο αποτέλεσμα.

Σύστημα κλειστού βρόχου

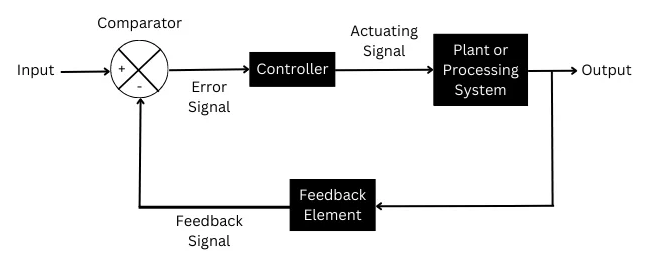

Εικόνα 3. Μπλοκ διάγραμμα συστήματος κλειστού βρόχου

Ένα σύστημα κλειστού βρόχου λειτουργεί συγκρίνοντας συνεχώς την έξοδο με την είσοδο για τον έλεγχο της απόκρισης του συστήματος.Στο σχήμα, η είσοδος αποστέλλεται πρώτα σε έναν συγκριτή, όπου συγκρίνεται με το σήμα ανάδρασης από την έξοδο.Αυτός ο συγκριτής παράγει ένα σήμα σφάλματος που αντιπροσωπεύει τη διαφορά μεταξύ της επιθυμητής εισόδου και της πραγματικής εξόδου.Το σήμα σφάλματος αποστέλλεται στη συνέχεια στον ελεγκτή, ο οποίος παράγει ένα κατάλληλο σήμα ενεργοποίησης.Αυτό το σήμα ενεργοποίησης οδηγεί την εγκατάσταση ή το σύστημα επεξεργασίας να παράγει την έξοδο.Η έξοδος ανατροφοδοτείται μέσω ενός στοιχείου ανάδρασης στον συγκριτή, σχηματίζοντας έναν πλήρη βρόχο που επιτρέπει τη συνεχή προσαρμογή.

Εφαρμογές του συστήματος ανοιχτού βρόχου εναντίον κλειστού βρόχου

Εφαρμογή Περιοχή	Άνοιγμα βρόχου Σύστημα	Κλειστό Σύστημα βρόχου
Οικιακό Συσκευές	Πλύσιμο μηχανές (με βάση χρονοδιακόπτη): Λειτουργία για σταθερό χρόνο χωρίς έλεγχο της εξόδου.	Θερμοστάτες σε κλιματιστικά και ψυγεία: Ρυθμίστε τη θερμοκρασία χρησιμοποιώντας την ανάδραση.
Θέρμανση και Μαγειρική	Φούρνος μικροκυμάτων φούρνοι (ελεγχόμενοι με χρόνο): Η θέρμανση εξαρτάται μόνο από τον προκαθορισμένο χρόνο.	Ελεγχόμενη θερμοκρασία φούρνοι: Ρυθμίστε τη θερμότητα χρησιμοποιώντας αισθητήρες.
Κυκλοφορία και Μεταφορές	Σταθερός χρόνος φανάρια: Αλλάξτε τα σήματα βάσει προκαθορισμένου χρονισμού.	Κρουαζιέρα συστήματα ελέγχου: Διατηρήστε την ταχύτητα του οχήματος χρησιμοποιώντας ανάδραση.
Βιομηχανική Μηχανήματα	Μεταφορέας ιμάντες: Λειτουργήστε με σταθερή ταχύτητα χωρίς παρακολούθηση φορτίου.	Βιομηχανική Έλεγχος ταχύτητας κινητήρα: Διατηρεί την ταχύτητα κάτω από ποικίλα φορτία.
Δύναμη και Ηλεκτρικά Συστήματα	Βασική μπαταρία φορτιστές: Παροχή σταθερής τάσης ή ρεύματος.	Αυτόματο ρυθμιστές τάσης (AVR): Διατηρήστε σταθερή την τάση εξόδου.
Αυτοματοποίηση και Έλεγχος	Βασισμένο σε χρονοδιακόπτη συστήματα άρδευσης: Λειτουργούν για προκαθορισμένες χρονικές περιόδους.	Βασισμένο σε PLC Συστήματα ελέγχου διεργασιών: Προσαρμόστε τις λειτουργίες χρησιμοποιώντας ανάδραση αισθητήρα.
Ρομποτική και Έλεγχος κίνησης	Απλό επαναλαμβανόμενες μηχανές: Εκτελέστε σταθερές κινήσεις.	Σερβοκινητήρες και ρομποτικοί βραχίονες: Ελέγξτε τη θέση και την ταχύτητα με ακρίβεια.
Υγρό και Έλεγχος επιπέδου	Χειροκίνητο νερό αντλίες: Λειτουργούν χωρίς ανίχνευση στάθμης.	Αυτόματο ελεγκτές στάθμης νερού: Εκκίνηση και διακοπή αντλιών με βάση την ανάδραση.

Πλεονεκτήματα του συστήματος ανοιχτού βρόχου και κλειστού βρόχου

Πλεονεκτήματα του συστήματος ανοιχτού βρόχου

• Απλός σχεδιασμός και κατανοητός

• Χαμηλό κόστος λόγω λιγότερων εξαρτημάτων

• Γρήγορος χρόνος απόκρισης

• Εύκολη κατασκευή και συντήρηση

• Δεν απαιτούνται αισθητήρες ή στοιχεία ανάδρασης

• Σταθερή λειτουργία χωρίς ταλαντώσεις που προκαλούνται από ανάδραση

• Ιδανικό για σταθερές και προβλέψιμες συνθήκες λειτουργίας

Πλεονεκτήματα του συστήματος κλειστού βρόχου

• Υψηλή ακρίβεια μέσω συνεχούς ανάδρασης

• Αυτόματος εντοπισμός και διόρθωση σφαλμάτων

• Λιγότερο επηρεασμένο από εξωτερικές διαταραχές

• Καλύτερη απόδοση κάτω από διαφορετικές συνθήκες φορτίου

• Βελτιωμένη αξιοπιστία και συνέπεια

• Ικανότητα σταθεροποίησης ασταθών διεργασιών

• Κατάλληλο για πολύπλοκες και ακριβείς εφαρμογές

Μειονεκτήματα των συστημάτων ανοικτού βρόχου και κλειστού βρόχου

Μειονεκτήματα του συστήματος ανοιχτού βρόχου

• Δεν υπάρχουν σχόλια, επομένως τα σφάλματα δεν μπορούν να διορθωθούν

• Χαμηλότερη ακρίβεια από τα συστήματα κλειστού βρόχου

• Υψηλή ευαισθησία σε διαταραχές και αλλαγές παραμέτρων

• Η έξοδος εξαρτάται αποκλειστικά από τη βαθμονόμηση

• Κακή προσαρμοστικότητα στις μεταβαλλόμενες συνθήκες

• Δεν είναι κατάλληλο για σύνθετο έλεγχο ή έλεγχο ακριβείας

Μειονεκτήματα του συστήματος κλειστού βρόχου

• Πιο πολύπλοκος σχεδιασμός και υλοποίηση

• Υψηλότερο κόστος λόγω αισθητήρων και εξαρτημάτων ανάδρασης

• Απαιτεί τακτική συντήρηση και βαθμονόμηση

• Πιο αργή απόκριση λόγω επεξεργασίας ανάδρασης

• Κίνδυνος αστάθειας ή ταλαντώσεων εάν δεν έχει σχεδιαστεί σωστά

• Η αποτυχία των στοιχείων ανάδρασης μπορεί να επηρεάσει την απόδοση του συστήματος

Open Loop System vs Closed Loop System

Παράμετρος	Άνοιγμα βρόχου Σύστημα	Κλειστό Σύστημα βρόχου
Ανατροφοδότηση Παρουσία	Χωρίς σχόλια χρησιμοποιείται μονοπάτι.	Διαδρομή ανατροφοδότησης είναι σημαντικό μέρος του συστήματος.
Έλεγχος Δράση	Δράση ελέγχου εξαρτάται μόνο από το σήμα εισόδου.	Έλεγχος Η ενέργεια εξαρτάται από το σφάλμα μεταξύ εισόδου και εξόδου.
Σφάλμα Διόρθωση	Τα σφάλματα δεν μπορούν να εντοπιστεί ή να διορθωθεί αυτόματα.	Τα λάθη είναι εντοπίζονται και διορθώνονται συνεχώς.
Ακρίβεια	Χαμηλή ακρίβεια λόγω απουσίας ανατροφοδότησης.	Υψηλή ακρίβεια λόγω του συνεχούς ελέγχου ανάδρασης.
Πολυπλοκότητα	Απλό σύστημα δομή και σχεδιασμός.	Πιο πολύπλοκο λόγω αισθητήρων και κυκλωμάτων ανάδρασης.
Σταθερότητα	Φυσικά σταθερό υπό σταθερές συνθήκες.	Σταθερότητα εξαρτάται από τον κατάλληλο σχεδιασμό ανατροφοδότησης.
Χρόνος απόκρισης	Πιο γρήγορα ανταπόκριση δεδομένου ότι δεν εμπλέκεται επεξεργασία σχολίων.	Ελαφρώς πιο αργή λόγω της διαδικασίας ανάδρασης και σύγκρισης.
Αναστάτωση Χειρισμός	Πολύ επηρεάζονται από εξωτερικές διαταραχές.	Λιγότερο επηρεασμένο καθώς η ανατροφοδότηση αντισταθμίζει τις διαταραχές.
Αξιοπιστία	Λιγότερο αξιόπιστο όταν αλλάζουν οι συνθήκες λειτουργίας.	Πιο αξιόπιστο κάτω από διαφορετικές συνθήκες.
Αισθητήρας Απαίτηση	Οι αισθητήρες είναι δεν απαιτείται.	Οι αισθητήρες είναι απαιτείται για τη μέτρηση της παραγωγής.
Συντήρηση	Εύκολο να διατηρούνται λόγω της απλής δομής.	Απαιτεί τακτική συντήρηση και βαθμονόμηση.
Προσαρμοστικότητα	Φτωχός προσαρμοστικότητα σε φορτίο ή περιβαλλοντικές αλλαγές.	Ψηλά προσαρμοστικότητα σε αλλαγές και διαταραχές.

Συμπέρασμα

Τα συστήματα ανοιχτού βρόχου είναι απλά και χαμηλού κόστους, αλλά δεν μπορούν να διορθώσουν σφάλματα επειδή δεν χρησιμοποιούν ανατροφοδότηση.Τα συστήματα κλειστού βρόχου χρησιμοποιούν ανάδραση για να προσαρμόσουν την έξοδο, καθιστώντας τα πιο ακριβή και αξιόπιστα.Οι διαφορές στα στοιχεία, τη λειτουργία, τα πλεονεκτήματα και τους περιορισμούς υπογραμμίζουν τον τρόπο με τον οποίο η ανάδραση επηρεάζει τη συμπεριφορά του συστήματος.Η επιλογή μεταξύ αυτών των συστημάτων εξαρτάται από την απαιτούμενη ακρίβεια, την πολυπλοκότητα, το κόστος και τις συνθήκες λειτουργίας.
