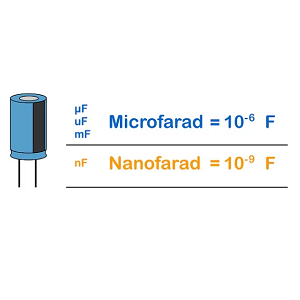

Nanofarads και Microfarads: Περιεκτικός οδηγός για χωρητικότητα και μετατροπές

Μικρές μονάδες όπως Nanofarads (NF) και Microfarads (μF) μας βοηθούν να μετρήσουμε τον τρόπο λειτουργίας των πυκνωτών.Οι πυκνωτές είναι εξαρτήματα που χρησιμοποιούνται σε όλες σχεδόν τις ηλεκτρονικές συσκευές για την αποθήκευση και τον έλεγχο της ηλεκτρικής ενέργειας.Αυτό το άρθρο εξετάζει τι είναι τα Nanofarads και τα Microfarads, πώς χρησιμοποιούνται στα ηλεκτρονικά και πώς να αλλάζουν μεταξύ αυτών των μονάδων.Θα δούμε πώς αυτές οι μονάδες βοηθούν τις συσκευές να λειτουργούν καλύτερα και πιο αξιόπιστα.Επίσης, θα μάθουμε για τις κοινές τιμές πυκνωτών και τον τρόπο υπολογισμού της επίδρασης των πυκνωτών σε κυκλώματα που χρησιμοποιούν εναλλασσόμενο ρεύμα (AC), το οποίο βοηθά στην εξασφάλιση ηλεκτρονικών συστημάτων να λειτουργούν ομαλά.

Κατάλογος

Τι είναι το Nanofarad (NF);

Ο Nanofarad (NF) είναι μια μικρή μονάδα ηλεκτρικής χωρητικότητας.Είναι ίσο με το ένα δισεκατομμύριο ενός Farad (1 NF = 10⁻⁹ F).Αυτή η μονάδα είναι πολύ σημαντική στα ηλεκτρονικά, ειδικά για τη μέτρηση της χωρητικότητας μικρών εξαρτημάτων όπως οι πυκνωτές.Οι πυκνωτές βοηθούν στην αποθήκευση και απελευθέρωση ηλεκτρικής ενέργειας και χρησιμοποιούνται σχεδόν σε κάθε ηλεκτρονική συσκευή.Το Nanofarad αποτελεί μέρος του διεθνούς συστήματος μονάδων (SI), το οποίο εξασφαλίζει ακριβείς και τυποποιημένες μετρήσεις στην ηλεκτρολογία.Η χωρητικότητα είναι η ικανότητα ενός πυκνωτή να αποθηκεύσει ένα ηλεκτρικό φορτίο.Παρόλο που ένα nanofarad είναι ένα πολύ μικρό ποσό, παίζει σημαντικό ρόλο σε πολλά ηλεκτρονικά κυκλώματα.Αυτές οι μικροσκοπικές τιμές χωρητικότητας βοηθούν σε ηλεκτρονικά σήματα ρύθμισης.Οι πυκνωτές nanofarad χρησιμοποιούνται συχνά σε κυκλώματα που χρειάζονται ακριβή έλεγχο, όπως οι ταλαντωτές που δημιουργούν επαναλαμβανόμενα σήματα, συστήματα επεξεργασίας σήματος που χειρίζονται τη μετάδοση δεδομένων και τα κυκλώματα χρονισμού που ελέγχουν όταν συμβαίνουν ηλεκτρονικές ενέργειες.

Στις εφαρμογές, οι πυκνωτές με αξιολογήσεις Nanofarad βοηθούν τις ηλεκτρονικές συσκευές να λειτουργούν καλύτερα και ταχύτερα.Ανταποκρίνονται γρήγορα στις αλλαγές στα ηλεκτρικά σήματα και αποθηκεύουν αποτελεσματικά μικρές ποσότητες φόρτισης.Αυτοί οι πυκνωτές είναι χρήσιμοι σε κυκλώματα ραδιοσυχνότητας (RF), όπου βοηθούν στην αποστολή και λήψη σημάτων.Βρίσκονται επίσης σε συστήματα καταστολής θορύβου, τα οποία βελτιώνουν την ποιότητα του σήματος μειώνοντας τις ανεπιθύμητες ηλεκτρικές παρεμβολές.Μια άλλη χρήση είναι στα κυκλώματα τροφοδοσίας, όπου σταθεροποιούν την τάση και προστατεύουν ευαίσθητα ηλεκτρονικά μέρη από αλλαγές ξαφνικών τάσης.Για να διευκολυνθεί ο ηλεκτρονικός σχεδιασμός, το Nanofarad γράφεται ως NF σε διαγράμματα κυκλωμάτων και τεχνικά έγγραφα.Αυτή η συντομογραφία συμβάλλει γρήγορα στον προσδιορισμό των σωστών πυκνωτών για έργα.Η χρήση της σωστής τιμής του πυκνωτή είναι σημαντική, ειδικά σε κυκλώματα υψηλής συχνότητας, όπου ακόμη και μικρά λάθη μπορούν να προκαλέσουν προβλήματα.

Τι είναι το microfarad (μF);

Ο microfarad (μF) είναι μια μονάδα ηλεκτρικής χωρητικότητας.Είναι ίσο με το ένα εκατομμύριο ενός Farad (1 μf = 10 ⁻⁶ F).Αυτή η μονάδα χρησιμοποιείται συνήθως για τη μέτρηση της χωρητικότητας μεγαλύτερων πυκνωτών.Αυτοί οι πυκνωτές βοηθούν στην αποθήκευση και απελευθέρωση ηλεκτρικής ενέργειας σε συσκευές όπως τροφοδοτικά, συστήματα ήχου και φίλτρα σήματος.Επειδή μπορούν να αποθηκεύσουν περισσότερη χρέωση από τους μικρότερους πυκνωτές, οι πυκνωτές microfarad χρησιμοποιούνται σε κυκλώματα που χρειάζονται σταθερή και αξιόπιστη απόδοση.Στην ηλεκτρονική, οι πυκνωτές με τιμές Microfarad παίζουν ρόλο στα κυκλώματα τροφοδοσίας.Βοηθούν στη μείωση των αλλαγών τάσης και διατηρούν σταθερή την ηλεκτρική έξοδο.Αυτό είναι σημαντικό σε συσκευές που απαιτούν σταθερή τροφοδοσία.

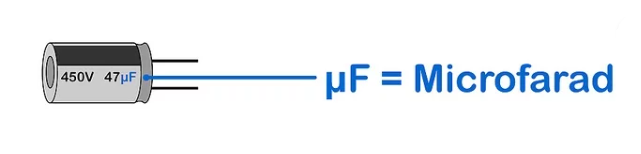

Εικόνα 2. Microfarad

Στα συστήματα ήχου, οι πυκνωτές microfarad χρησιμοποιούνται για τη σύζευξη σήματος. Επιτρέπουν να περάσουν τα σήματα εναλλασσόμενου ρεύματος (AC) Αποκλεισμός του Direct Current (DC), το οποίο βοηθά στη διατήρηση της σαφούς και μη κατατεθειμένου ήχος.Χωρίς αυτούς τους πυκνωτές, τα ανεπιθύμητα σήματα DC θα μπορούσαν να βλάψουν τον ήχο εξοπλισμός.Οι πυκνωτές Microfarad είναι επίσης χρήσιμοι στην αποθήκευση ενέργειας συστήματα.Βοηθούν στην εξομάλυνση της παράδοσης ισχύος αποθήκευσης και απελευθέρωσης ενέργεια όταν χρειάζεται.Αυτό είναι χρήσιμο σε ηλεκτρονικές συσκευές που πρέπει Ρυθμίστε γρήγορα τις μεταβαλλόμενες απαιτήσεις ισχύος.Από μικρά gadgets έως μεγάλα βιομηχανικά μηχανήματα, αυτοί οι πυκνωτές βελτιώνουν την αποτελεσματικότητα και αξιοπιστία.Ενεργώντας ως ενεργειακά buffer, αποτρέπουν την ξαφνική τάση σταγόνες ή αιχμές που θα μπορούσαν να βλάψουν τα ευαίσθητα εξαρτήματα.

Ένας από τους πιο συνηθισμένους τύπους πυκνωτών microfarad είναι ο ηλεκτρολυτικός πυκνωτής.Αυτοί οι πυκνωτές βρίσκονται συχνά σε κυκλώματα που μετατρέπουν το εναλλασσόμενο ρεύμα (AC) σε άμεσο ρεύμα (DC).Αυτή η μετατροπή είναι απαραίτητη για πολλές ηλεκτρονικές συσκευές, καθώς οι περισσότεροι λειτουργούν σε ισχύ DC.Οι πυκνωτές Microfarad σε αυτά τα κυκλώματα βοηθούν στην εξασφάλιση μιας ομαλής και σταθερής ροής ισχύος, η οποία είναι σημαντική για την κατάλληλη λειτουργία των ηλεκτρονικών εξαρτημάτων.Επεκτείνουν επίσης τη διάρκεια ζωής των συσκευών μειώνοντας το στρες στα ηλεκτρικά μέρη.Για να διευκολυνθεί η ταυτοποίηση, οι πυκνωτές microfarad επισημαίνονται με την τιμή χωρητικότητας τους, όπως 1 μF για ένα microfarad.Αυτή η σημειογραφία βοηθά στην επιλογή του δεξιού πυκνωτή για τα κυκλώματα του.Η χρήση της σωστής τιμής πυκνωτή απαιτείται για την αποφυγή δυσλειτουργιών ή αποτυχιών του κυκλώματος.Ακολουθώντας την τυποποιημένη επισήμανση και κατανόηση του ρόλου των πυκνωτών μικροδιατάνων, μπορείτε να σχεδιάσετε και να δημιουργήσετε αξιόπιστα ηλεκτρονικά συστήματα για ένα ευρύ φάσμα εφαρμογών.

Farad και χωρητικές μετρήσεις

Το Farad (F) είναι η επίσημη μονάδα χωρητικότητας στο διεθνές σύστημα μονάδων (SI).Βοηθά στη μέτρηση της ηλεκτρικής φόρτισης που μπορεί να αποθηκεύσει ένας πυκνωτής.Ο Farad ορίζεται χρησιμοποιώντας την εξίσωση:

Σε αυτόν τον τύπο, ντο σημαίνει χωρητικότητα στο Farads, Q αντιπροσωπεύει το φορτίο στα coulombs και V είναι η τάση σε βολτ.Ένας πυκνωτής έχει χωρητικότητα ενός Farad εάν η αποθήκευση ενός φορτίου ενός coulomb προκαλεί την αύξηση της τάσης του κατά ένα βολτ.Αυτό σημαίνει ότι ο Farad μετρά πόσο καλά μπορεί να κρατήσει ένας πυκνωτής και να απελευθερώσει ηλεκτρική ενέργεια.Ωστόσο, ένα Farad είναι μια πολύ μεγάλη μονάδα, καθιστώντας την πρακτική για την καθημερινή ηλεκτρονική.Εάν ένας πυκνωτής είχε χωρητικότητα ενός Farad, θα ήταν πολύ μεγάλο για να χωρέσει στις περισσότερες ηλεκτρονικές συσκευές.Αντ 'αυτού, χρησιμοποιήστε μικρότερες μονάδες όπως microfarads (μF), Nanofarads (NF) και picofarads (PF).Αυτές οι μικρότερες μονάδες διευκολύνουν το σχεδιασμό συμπαγών και αποτελεσματικών ηλεκτρονικών κυκλωμάτων χωρίς να αναλαμβάνει πάρα πολύ χώρο.Χρησιμοποιώντας αυτές τις υπομονάδες, οι πυκνωτές μπορούν να κατασκευαστούν σε διαφορετικά μεγέθη για να ταιριάζουν σε συγκεκριμένες ανάγκες.Είτε σε μικρά κινητά τηλέφωνα είτε σε μεγάλα συστήματα ισχύος, οι πυκνωτές βοηθούν στην εξομάλυνση των αλλαγών τάσης, φιλτράρισμα ανεπιθύμητου θορύβου και προστατεύουν τα κυκλώματα από αιχμές ξαφνικής τάσης.

Παρόλο που οι περισσότερες ηλεκτρονικές συσκευές χρησιμοποιούν πυκνωτές με τιμές microfarad ή nanofarad, το Farad εξακολουθεί να είναι σημαντικό σε ειδικές εφαρμογές.Ένα παράδειγμα είναι οι supercapacitors, οι οποίοι έχουν πολύ υψηλές τιμές χωρητικότητας.Αυτοί οι supercapacitors χρησιμοποιούνται σε ηλεκτρικά οχήματα, όπου παρέχουν γρήγορες εκρήξεις ενέργειας και σε συστήματα ανανεώσιμων πηγών ενέργειας, όπου βοηθούν στη σταθεροποίηση της τροφοδοσίας.Επειδή μπορούν να χρεώνουν και να εκφορτώνουν γρήγορα, οι supercapacitors είναι χρήσιμοι για την αποτελεσματική διαχείριση υψηλών απαιτήσεων ενέργειας.Η κατανόηση του Farad και των μικρότερων μονάδων του βοηθά στην επιλογή των σωστών πυκνωτών για διαφορετικά ηλεκτρονικά σχέδια.Επιλέγοντας την κατάλληλη τιμή χωρητικότητας, μπορείτε να διασφαλίσετε ότι οι συσκευές λειτουργούν ομαλά και αξιόπιστα.Αυτή η γνώση είναι απαραίτητη για την ανάπτυξη καλύτερων και πιο αποτελεσματικών ηλεκτρονικών συστημάτων σε διάφορες βιομηχανίες.

Πίνακας μετατροπής Nanofarad στον Microfarad

Πίνακας που δείχνει διάφορες μετρήσεις nanofarad που μετατράπηκαν σε μικροφλακτά.

Nanofarad (NF)	Microfarad (μF)
0,01 NF	0.00001 μF
0,1 NF	0,0001 μF
1 NF	0,001 μF
2 NF	0,002 μF
3 NF	0,003 μF
4 NF	0,004 μF
5 NF	0,005 μF
6 NF	0,006 μF
7 NF	0,007 μF
8 NF	0,008 μF
9 NF	0,009 μF
10 NF	0,01 μF
20 NF	0,02 μF
30 NF	0,03 μF
40 NF	0,04 μF
50 NF	0,05 μF
60 NF	0,06 μF
70 NF	0,07 μF
80 NF	0,08 μF
90 NF	0,09 μF
100 NF	0,1 μF
200 NF	0,2 μF
300 NF	0,3 μF
400 NF	0,4 μF
500 NF	0,5 μF
600 NF	0,6 μF
700 NF	0,7 μF
800 NF	0,8 μF
900 NF	0,9 μF
1 000 NF	1 μF
2 000 NF	2 μF
3 000 NF	3 μF
4 000 NF	4 μF
5 000 NF	5 μF
6 000 NF	6 μF
7 000 NF	7 μF
8 000 NF	8 μF
9 000 NF	9 μF
10 000 NF	10 μF

Πώς να μετατρέψετε τα nanofarads σε microfarads;

Η μετατροπή των τιμών χωρητικότητας από νανοφαρδικά (NF) σε μικροφλαράδια (μF) είναι ένα σημαντικό έργο στα ηλεκτρονικά.Βοηθά στην επιλογή των σωστών πυκνωτών για κυκλώματα, εξασφαλίζοντας ότι τα εξαρτήματα λειτουργούν σωστά μαζί.Διαφορετικές μονάδες μέτρησης χρησιμοποιούνται για να περιγράψουν την χωρητικότητα, οπότε η κατανόηση του τρόπου αλλαγής μεταξύ τους απαιτείται κατά την ανάγνωση διαγραμμάτων κυκλώματος, παραγγελίας εξαρτημάτων ή αντικατάστασης πυκνωτών σε ηλεκτρονικές συσκευές.

Μέθοδος μετατροπής

Για να μετατρέψετε τα νανοπαραντίσματα σε μικροφλακτά, πρέπει να θυμάστε έναν απλό κανόνα:

Αυτό σημαίνει ότι για να αλλάξετε μια τιμή χωρητικότητας από νανοπαράδες σε μικροφλαράδια, απλά διαιρέσετε κατά 1000. Αυτή η μέθοδος εξασφαλίζει την ακρίβεια και τη συνέπεια όταν εργάζεστε με διαφορετικές τιμές πυκνωτών σε διάφορες ηλεκτρονικές εφαρμογές.Ας πούμε ότι έχετε έναν πυκνωτή με την ένδειξη 5000 NF και πρέπει να το μετατρέψετε σε μικροφλαράκοι:

Έτσι, το 5000 NF είναι ίσο με 5 μF.Ακολουθώντας αυτόν τον απλό κανόνα διαίρεσης, μπορείτε γρήγορα να μετατρέψετε οποιαδήποτε τιμή nanofarad σε μικροφλαράδια χωρίς σύγχυση.Ο λόγος πίσω από αυτή τη μετατροπή έγκειται στους ορισμούς των μετρικών προθέσεων που χρησιμοποιούνται στο διεθνές σύστημα μονάδων (SI):

• Το Micro (μ) σημαίνει 10 ⁻⁶ Farads (ένα εκατομμύριο Farad).

• Το Nano (n) σημαίνει 10 ⁻⁹ Farads (ένα δισεκατομμύριο ενός Farad).

Δεδομένου ότι το ένα microfarad (1 μF) είναι ίσο με 1000 νανοπαράδες (1000 NF), η μετατροπή ακολουθεί μια απλή αναλογία 1000: 1.Αυτό κάνει τους υπολογισμούς εύκολους και βοηθά στην αποφυγή λαθών κατά την εναλλαγή μεταξύ διαφορετικών μονάδων χωρητικότητας.Αυτή η μετατροπή είναι πολύ χρήσιμη στα ηλεκτρονικά, ειδικά όταν διαβάζετε τιμές πυκνωτών σε διαγράμματα κυκλωμάτων ή συνεργασία με διαφορετικά συστήματα επισήμανσης.Ορισμένοι κατασκευαστές καταγράφουν την χωρητικότητα σε νανοπαράδες, ενώ άλλοι χρησιμοποιούν μικροφλαράδια.Η δυνατότητα εναλλαγής μεταξύ αυτών των μονάδων βοηθά στην πρόληψη σφαλμάτων κατά την επιλογή εξαρτημάτων.Αυτή η γνώση απαιτείται επίσης κατά την αντικατάσταση πυκνωτών.Εάν ένα κύκλωμα απαιτεί 0,47 μF, αλλά ο διαθέσιμος πυκνωτής επισημαίνεται 470 NF, γνωρίζοντας ότι το 470 NF = 0,47 μF σάς επιτρέπει να χρησιμοποιείτε με αυτοπεποίθηση το σωστό μέρος.Με την κυριαρχία αυτής της απλής μετατροπής, μπορείτε να εξασφαλίσετε την κατάλληλη επιλογή πυκνωτή, να διατηρήσετε τη λειτουργικότητα του κυκλώματος και να αποτρέψετε τις ηλεκτρικές αποτυχίες τόσο σε μικρά ηλεκτρονικά gadgets όσο και σε πολύπλοκα βιομηχανικά συστήματα.

Φόρμουλες μετατροπής χωρητικότητας

Η κατανόηση του τρόπου μετατροπής των τιμών χωρητικότητας μεταξύ διαφορετικών μονάδων είναι πολύ σημαντική στα ηλεκτρονικά.Κατά το σχεδιασμό κυκλωμάτων, άλλοι συχνά εργάζονται με πυκνωτές που επισημαίνονται σε διαφορετικές μονάδες, όπως νανοφαρδικές (NF) και μικροφλαράς (μF).Η γνώση του τρόπου αλλαγής μεταξύ αυτών των μονάδων βοηθά να διασφαλιστεί ότι τα σωστά εξαρτήματα επιλέγονται και χρησιμοποιούνται σωστά σε ηλεκτρονικά συστήματα.Η χωρητικότητα είναι ένα μέτρο για το πόσο ηλεκτρικό φορτίο μπορεί να αποθηκεύσει ένας πυκνωτής.Δεδομένου ότι οι πυκνωτές έρχονται σε πολλά μεγέθη, επισημαίνονται με διαφορετικά προθέματα μονάδας για να κάνουν τις τιμές τους ευκολότερη στην ανάγνωση και τη χρήση.Η ικανότητα μετατροπής μεταξύ νανοφαρδών (NF) και μικροφλακών (μF) είναι ανάγκη για σχεδιασμό, ανάλυση και αντιμετώπιση ηλεκτρονικών κυκλωμάτων.

Για να αλλάξετε μια τιμή χωρητικότητας από Nanofarads (NF) να μικροφλαράκοι (μF), πολλαπλασιάστε τον αριθμό των nanofarads κατά 0,001.Αυτό οφείλεται στο γεγονός ότι το 1 microfarad είναι ίσο με 1000 nanofarads.Ο τύπος μετατροπής:

Παράδειγμα, εάν έχετε πυκνωτή 2200 NF και θέλετε να το μετατρέψετε σε μικροφλαράκοι:

Έτσι, το 2200 NF είναι ίσο με 2,2 μF.

Για να μετατρέψετε μια τιμή χωρητικότητας από μικροφλαράκοι (μF) να Nanofarads (NF), πολλαπλασιάστε τον αριθμό των μικροφλακών κατά 1000. Δεδομένου ότι 1 microfarad περιέχει 1000 nanofarads, αυτός ο απλός πολλαπλασιασμός βοηθά στην γρήγορη εύρεση της ισοδύναμης τιμής.Ο τύπος μετατροπής:

Παράδειγμα, εάν έχετε πυκνωτή με χωρητικότητα 4,7 μF και θέλετε να το μετατρέψετε σε νανοκαράκια:

Έτσι, 4,7 μF είναι ίσο με 4700 NF.

Αυτές οι απλές φόρμουλες διευκολύνουν την εργασία με διαφορετικές τιμές χωρητικότητας.Πολλά διαγράμματα κυκλώματος, φύλλα δεδομένων και ετικέτες εξαρτημάτων χρησιμοποιούν διαφορετικές μονάδες, τόσο γρήγορες και ακριβείς μετατροπές βοηθούν στην επιλογή του σωστού πυκνωτή κατά την αντικατάσταση ή την αναβάθμιση των εξαρτημάτων, την ανάγνωση και την ερμηνεία διαγράμματα κυκλώματος με ποικίλες σημειώσεις μονάδας, εξασφαλίζοντας τη σωστή λειτουργικότητα του κυκλώματος με τη σωστή τιμή χωρητικότητας,και την πρόληψη σφαλμάτων που θα μπορούσαν να οδηγήσουν σε δυσλειτουργίες ή αναποτελεσματικότητα.Με την κυριαρχία αυτών των μετατροπών, όποιος εργάζεται με ηλεκτρονικά μπορεί να χειριστεί με σιγουριά τους πυκνωτές και τα κυκλώματα σχεδιασμού που λειτουργούν αποτελεσματικά και αξιόπιστα.Είτε εργάζεστε σε μικρά ηλεκτρονικά gadgets είτε σε μεγάλα ηλεκτρικά συστήματα, αυτοί οι απλοί υπολογισμοί εξασφαλίζουν ακρίβεια στον σχεδιασμό και την απόδοση του κυκλώματος.

Εφαρμογή τεχνικών μετατροπής σε πρακτικά σενάρια

Η μετατροπή των τιμών χωρητικότητας από νανοφαρδικά (NF) σε μικροφλαράδια (μF) είναι μια κοινή εργασία στα ηλεκτρονικά.Πολλά ηλεκτρονικά εξαρτήματα, ιδιαίτερα πυκνωτές, επισημαίνονται με διαφορετικά προθέματα μονάδας ανάλογα με τον κατασκευαστή ή την περιοχή.Ορισμένα διαγράμματα κυκλώματος και τεχνικές προδιαγραφές καταλήγουν σε τιμές χωρητικότητας σε μικροφλαράκοι, ενώ άλλα χρησιμοποιούν νανοφαράδες.Για να βεβαιωθείτε ότι ο σωστός πυκνωτής χρησιμοποιείται σε ένα κύκλωμα, πρέπει να είστε σε θέση να μετατρέψετε εύκολα αυτές τις μονάδες.Αυτή η ικανότητα βοηθά στην πρόληψη σφαλμάτων, διασφαλίζει τη συμβατότητα μεταξύ των εξαρτημάτων και επιτρέπει τη λειτουργικότητα του ομαλού κυκλώματος.Είτε σχεδιάζετε ένα νέο κύκλωμα, αντιμετώπιση ενός υπάρχοντος ή αντικατάστασης πυκνωτών, γρήγορες και ακριβείς μετατροπές μεταξύ Nanofarads και Microfarads συμβάλλουν στη διατήρηση της αποτελεσματικότητας και της αξιοπιστίας στα ηλεκτρονικά συστήματα.

Ένα κοινό σενάριο όπου είναι απαραίτητη η μετατροπή χωρητικότητας είναι όταν εργάζεστε με μεγαλύτερες τιμές χωρητικότητας.Ας υποθέσουμε ότι έχετε έναν πυκνωτή με την ένδειξη 2000 Nanofarads (NF), αλλά το διάγραμμα κυκλωμάτων σας καθορίζει ότι η απαιτούμενη χωρητικότητα θα πρέπει να είναι σε μικροφλαράδια (μF).Για να ελέγξετε αν αυτός ο πυκνωτής είναι κατάλληλος, πρέπει να μετατρέψετε την αξία του σε μικροφλακτά.Ο τύπος για τη μετατροπή του NF σε μF είναι απλός: διαιρέστε την χωρητικότητα σε νανοφαράδες κατά 1000. Εφαρμογή αυτού του τύπου, υπολογίζουμε 2000 NF ÷ 1000 = 2 μF.Αυτό σημαίνει ότι ένας πυκνωτής με 2000 NF χωρητικότητας ισοδυναμεί με 2 μF και μπορεί να χρησιμοποιηθεί σε οποιοδήποτε κύκλωμα που απαιτεί πυκνωτή 2 μF.Αυτή η γρήγορη μετατροπή επιτρέπει την επαλήθευση των προδιαγραφών εξαρτημάτων και τη διασφάλιση ότι ο δεξιός πυκνωτής επιλέγεται για το κύκλωμα.

Ένα άλλο παράδειγμα περιλαμβάνει τη μετατροπή των μικρότερων τιμών χωρητικότητας από νανοπαράδες σε μικροφλαράδια.Ας υποθέσουμε ότι έχετε έναν πυκνωτή με χωρητικότητα 750 NF, αλλά το κύκλωμα απαιτεί την τιμή να βρίσκεται σε μF για συμβατότητα.Χρησιμοποιώντας τον ίδιο τύπο μετατροπής, διαιρούμε 750 NF κατά 1000, με αποτέλεσμα 0,75 μF.Αυτό επιβεβαιώνει ότι ένας πυκνωτής με την ένδειξη 750 NF είναι ο ίδιος με τον ετικέτα 0,75 μF.Αυτή η απλή αλλά αποτελεσματική μέθοδος συμβάλλει στην αποφυγή της σύγχυσης κατά την επιλογή ή την αντικατάσταση των πυκνωτών, εξασφαλίζοντας ότι οι σωστές τιμές χρησιμοποιούνται για τη διατήρηση της αποτελεσματικότητας και της σταθερότητας του κυκλώματος.

Η κατανόηση και η εφαρμογή αυτών των μετατροπών είναι σημαντική επειδή οι τιμές χωρητικότητας εκφράζονται συχνά σε διάφορες μονάδες σε διάφορα τεχνικά έγγραφα και διαγράμματα κυκλωμάτων.Η συνεργασία με ένα δελτίο δεδομένων που απαριθμεί τις τιμές του πυκνωτή σε νανοπαράδες, αλλά το κύκλωμα σχεδιάζει χρησιμοποιεί microfarads, γνωρίζοντας πώς να μετατρέψει μεταξύ των δύο εξασφαλίζει ότι επιλέγονται τα σωστά συστατικά.Αυτή η γνώση είναι χρήσιμη κατά την παραγγελία πυκνωτών από διαφορετικούς προμηθευτές.Σε περιπτώσεις όπου μια συγκεκριμένη τιμή πυκνωτή δεν είναι διαθέσιμη, η μετατροπή μεταξύ αυτών των μονάδων επιτρέπει την εύρεση μιας κατάλληλης εναλλακτικής λύσης με ισοδύναμη χωρητικότητα, εμποδίζοντας τις καθυστερήσεις στη συναρμολόγηση ή την επισκευή του κυκλώματος.Τεχνικές μετατροπής χωρητικότητας, Εξασφαλίστε την ακρίβεια, τη συμβατότητα και την αξιοπιστία των ηλεκτρονικών κυκλωμάτων.Η μετατροπή μεταξύ νανοπαράδων και μικροφλακών βοηθά στην πρόληψη δυσλειτουργιών του κυκλώματος, αποφεύγοντας τα δαπανηρά λάθη και εξασφαλίζοντας ομαλή ηλεκτρονική απόδοση.Είτε εργάζεστε σε απλά ηλεκτρονικά gadgets ή σύνθετα βιομηχανικά κυκλώματα, γνωρίζοντας πώς να αλλάξετε γρήγορα και με ακρίβεια μεταξύ αυτών των μονάδων είναι μια πολύτιμη ικανότητα που ενισχύει την αποτελεσματικότητα και την ακρίβεια στον ηλεκτρονικό σχεδιασμό και την αντιμετώπιση προβλημάτων.

Τυποποιημένες τιμές χωρητικότητας και ηλεκτρονική

Στα ηλεκτρονικά, οι πυκνωτές έρχονται σε πολλές διαφορετικές τιμές, αλλά δεν κατασκευάζεται κάθε πιθανή αξία.Αντ 'αυτού, οι τιμές του πυκνωτή ακολουθούν ένα τυποποιημένο σύστημα που ονομάζεται E-Series.Αυτό το σύστημα βοηθά να διασφαλιστεί ότι οι πυκνωτές είναι διαθέσιμοι σε λογικές και πρακτικές τιμές, καθιστώντας ευκολότερη την επιλογή των σωστών στοιχείων για κυκλώματα.Η σειρά E ρυθμίζει τις τιμές με τρόπο που καλύπτει διαφορετικά επίπεδα ακρίβειας και ανοχής, επιτρέποντας σε ηλεκτρονικές συσκευές να λειτουργούν αξιόπιστα χωρίς να απαιτούν μια ατελείωτη ποικιλία τιμών συστατικών.

Η σειρά E είναι ένα σύστημα που οργανώνει τιμές συνιστωσών με δομημένο τρόπο, διαιρώντας κάθε δεκαετία (μια σειρά τιμών από 1 έως 10, 10 έως 100 και ούτω καθεξής) σε συγκεκριμένο αριθμό προτιμώμενων τιμών.Αυτές οι τιμές επιλέγονται χρησιμοποιώντας λογαριθμική κλίμακα, πράγμα που σημαίνει ότι κάθε βήμα της σειράς αντιπροσωπεύει μια ποσοστιαία αύξηση από την προηγούμενη τιμή.Οι διαφορετικές ομάδες Ε-Σερβίας υπάρχουν για να ταιριάζουν με διάφορα επίπεδα ανοχής σε ηλεκτρονικά εξαρτήματα.Όσο περισσότερες τιμές έχει μια σειρά ανά δεκαετία, τόσο πιο στενή είναι η ανοχή και όσο πιο ακριβείς είναι τα συστατικά.

Σειρά E3: Περιέχει 3 τιμές ανά δεκαετία και χρησιμοποιείται για εξαρτήματα με μεγάλη ανοχή ± 40%.Αυτά χρησιμοποιούνται σε εφαρμογές όπου δεν απαιτείται υψηλή ακρίβεια.

Σειρά E6: Περιέχει 6 τιμές ανά δεκαετία και χρησιμοποιείται για εξαρτήματα με ανοχή ± 20%.Αυτή η σειρά ισορροπεί το κόστος και την ακρίβεια και βρίσκεται συνήθως στα ηλεκτρονικά.

Σειρά E12: Περιέχει 12 τιμές ανά δεκαετία και χρησιμοποιείται για εξαρτήματα με ανοχή ± 10%.Προτιμάται για πιο ακριβείς ηλεκτρονικές εφαρμογές.

Σειρά E24: Περιέχει 24 τιμές ανά δεκαετία και έχει σχεδιαστεί για εξαρτήματα με ανοχή ± 5%.Χρησιμοποιείται σε βιομηχανικά και εξειδικευμένα ηλεκτρονικά.

Σειρά E48: Περιέχει 48 τιμές ανά δεκαετία και υποστηρίζει ανοχή ± 2%.Είναι κατάλληλο για εφαρμογές υψηλής ακρίβειας, όπως συσκευές επικοινωνίας.

Σειρά E96: Περιέχει 96 τιμές ανά δεκαετία και υποστηρίζει ανοχή ± 1%.Αυτή η σειρά χρησιμοποιείται σε ηλεκτρονικά ακριβείας όπου οι τιμές των εξαρτημάτων πρέπει να είναι εξαιρετικά ακριβείς.

Σειρά E192: Περιέχει 192 τιμές ανά δεκαετία και χρησιμοποιείται για εξαρτήματα με εξαιρετικά στενές ανοχές ± 0,5%, ± 0,25%ή ± 0,1%.Αυτοί οι πυκνωτές είναι εξαιρετικοί σε προηγμένα έργα τεχνολογίας και ακριβείας.

Για παράδειγμα, εντός της σειράς E6, οι προτιμώμενες τιμές πυκνωτών περιλαμβάνουν 10, 15, 22, 33, 47 και 68. Καθώς η σειρά προχωράει σε E12, E24 και πέρα ​​από αυτό, προστίθενται πιο συγκεκριμένες τιμές που επιτρέπουν λεπτότερες προσαρμογές στα σχέδια κυκλώματος.Αυτό το σύστημα εξασφαλίζει ότι μπορείτε να επιλέξετε την πιο κατάλληλη τιμή πυκνωτή χωρίς να απαιτείται κάθε πιθανός αριθμός, καθιστώντας την επιλογή στοιχείων απλούστερη και πιο αποτελεσματική.

Υπολογισμός της χωρητικής αντίδρασης στα κυκλώματα AC

Η κατανόηση της χωρητικής αντίδρασης είναι σημαντική όταν εργάζεστε με κυκλώματα AC.Οι πυκνωτές δεν συμπεριφέρονται με τον ίδιο τρόπο στα κυκλώματα AC όπως κάνουν στα κυκλώματα DC.Αντί να αποθηκεύουν απλά τη χρέωση, αντιτίθενται στη ροή εναλλασσόμενου ρεύματος (AC) με τρόπο που εξαρτάται από τη συχνότητα του σήματος.Αυτή η αντιπολίτευση είναι γνωστή ως χωρητική αντίδραση (Xₐₙₐₜₕc).Σε αντίθεση με την αντίσταση, η οποία παραμένει σταθερή, η χωρητική αντίδραση αλλάζει ανάλογα με τη συχνότητα του σήματος AC και την χωρητικότητα του πυκνωτή.Η εκμάθηση του τρόπου υπολογισμού της χωρητικής αντίδρασης βοηθά τα κυκλώματα σχεδιασμού που λειτουργούν σωστά σε εφαρμογές, όπως φιλτράρισμα σήματος, αντιστοίχιση σύνθετης αντίστασης και μετατόπιση φάσης.Η χωρητική αντίδραση ενός πυκνωτή σε ένα κύκλωμα AC μπορεί να υπολογιστεί χρησιμοποιώντας τον τύπο:

όπου Xc είναι η χωρητική αντίδραση (μετρούμενη σε ohms, ω), φά είναι η συχνότητα του σήματος AC (μετρούμενη στο Hertz, Hz), ντο είναι η χωρητικότητα (μετρούμενη σε Farads, F), και π (PI) είναι μια μαθηματική σταθερά, περίπου 3,14159.

Αυτός ο τύπος καταδεικνύει ότι η χωρητική αντίδραση είναι αντιστρόφως ανάλογη τόσο με τη συχνότητα όσο και την χωρητικότητα.Στην πράξη, όταν η συχνότητα αυξάνεται, η χωρητική αντίδραση μειώνεται, επιτρέποντας σε περισσότερη AC να περάσει από τον πυκνωτή.Ομοίως, όταν η χωρητικότητα αυξάνεται, η αντίδραση μειώνεται επίσης, που σημαίνει ότι ο πυκνωτής επιτρέπει μεγαλύτερη ροή AC.Αυτή η σχέση είναι σημαντική στο σχεδιασμό κυκλωμάτων, ιδιαίτερα σε εφαρμογές όπως το φιλτράρισμα, η σύζευξη και η αντιστοίχιση σύνθετης αντίστασης, όπου οι πυκνωτές παίζουν ρόλο στον έλεγχο της ροής σήματος και της απόδοσης του συστήματος.

Δεδομένου ότι οι περισσότεροι πυκνωτές που χρησιμοποιούνται σε κυκλώματα έχουν τιμές χωρητικότητας μικροφλαράκοι (μF) ή Nanofarads (NF), είναι σημαντικό να μετατρέψετε αυτές τις τιμές σε Farads (F) πριν από την εφαρμογή του τύπου.Οι κανόνες μετατροπής είναι:

• 1 μF = 1 × 10⁻⁶ F (ένα microfarad ισούται με ένα εκατομμύριο Farad).

• 1 NF = 1 × 10⁻⁹ F (ένα nanofarad ισούται με το ένα δισεκατομμύριο ενός Farad).

Πριν από την εκτέλεση υπολογισμών, εκφράστε πάντα την χωρητικότητα σε Farads για να εξασφαλιστεί η ακρίβεια.

Παράδειγμα υπολογισμών: Επιδράσεις της συχνότητας και της χωρητικότητας

Χωρητική αντίδραση σε διαφορετικές συχνότητες

Ας εξετάσουμε έναν πυκνωτή με χωρητικότητα 100 NF (0,1 μF ή 0,1 × 10 × 10 F) και υπολογίσουμε την χωρητική αντίδρασή του σε διαφορετικές συχνότητες:

1. στα 50 Hz:

2. σε 1 kHz (1000 Hz):

3. στα 10 kHz (10.000 Hz):

Αυτά τα αποτελέσματα δείχνουν ότι καθώς η συχνότητα αυξάνεται, η χωρητική αντίδραση μειώνεται.Αυτό σημαίνει ότι σε υψηλότερες συχνότητες, ο πυκνωτής επιτρέπει να περάσει περισσότερο AC, καθιστώντας το ένα αποτελεσματικό φίλτρο υψηλής διέλευσης σε ηλεκτρονικά κυκλώματα.

Χωρητική αντίδραση με διαφορετικές τιμές χωρητικότητας

Τώρα, ας δούμε πώς αλλάζει η χωρητική αντίδραση όταν χρησιμοποιείτε διαφορετικούς πυκνωτές, διατηρώντας τη συχνότητα σταθερά σε 1 kHz (1000 Hz):

1. Για 10 NF (0,01 μF ή 0,01 × 10⁻⁶ F):

2. Για 1 μF (1 × 10⁻⁶ F):

3. Για 10 μF (10 × 10⁻⁶ F):

Αυτοί οι υπολογισμοί δείχνουν ότι καθώς η χωρητικότητα αυξάνεται, η χωρητική αντίδραση μειώνεται.Αυτό σημαίνει ότι οι μεγαλύτεροι πυκνωτές επιτρέπουν τη ροή περισσότερων AC, το οποίο είναι χρήσιμο σε εφαρμογές όπως το φιλτράρισμα τροφοδοσίας, όπου οι πυκνωτές βοηθούν στην εξομάλυνση των διακυμάνσεων της τάσης.

Επιπτώσεις στην απόδοση του κυκλώματος

Φιλαδές συχνότητας: Οι πυκνωτές παίζουν ρόλο στις εφαρμογές φιλτραρίσματος συχνότητας, ιδιαίτερα στο σχεδιασμό φίλτρων χαμηλής διέλευσης και υψηλής διέλευσης.Ένα φίλτρο υψηλής διέλευσης επιτρέπει να περάσουν τα σήματα υψηλής συχνότητας, ενώ εμποδίζουν τα σήματα χαμηλής συχνότητας, καθιστώντας το χρήσιμο σε εφαρμογές όπως η εξισορρόπηση ήχου και η επεξεργασία σήματος.Αντίθετα, ένα φίλτρο χαμηλής διέλευσης επιτρέπει σήματα χαμηλής συχνότητας ενώ εξασθενεί υψηλότερες συχνότητες στην εξομάλυνση των σημάτων και τη μείωση του θορύβου σε τροφοδοτικά.Με την προσεκτική επιλογή της τιμής χωρητικότητας, μπορείτε να ρυθμίσετε τη συχνότητα αποκοπής αυτών των φίλτρων, ελέγχοντας ποιες συχνότητες επιτρέπονται ή καταστέλλονται.Αυτή η αρχή εφαρμόζεται ευρέως σε συστήματα ήχου, ραδιόφωνα και συσκευές επικοινωνίας, όπου απαιτείται ακριβής έλεγχος συχνότητας για τη διαύρεση μετάδοσης και λήψη σήματος.

Αντιστοίχιση αντίστασης: Στα κυκλώματα AC, η αντιστοίχιση σύνθετης αντίστασης είναι σημαντική για τη μεγιστοποίηση της μεταφοράς ισχύος και την ελαχιστοποίηση της αντανάκλασης ή της απώλειας σήματος.Η αντίστασης αντίστασης μπορεί να οδηγήσει σε αναποτελεσματική μεταφορά ενέργειας, υποβάθμιση σήματος και ανεπιθύμητες παρεμβολές, ιδιαίτερα σε εφαρμογές υψηλής συχνότητας.Οι πυκνωτές συμβάλλουν στην επίτευξη της κατάλληλης αντίστασης αντιστοίχισης ρυθμίζοντας το αντιδραστικό συστατικό της αντίστασης ενός κυκλώματος, εξασφαλίζοντας τη βέλτιστη ροή σήματος.Αυτή η τεχνική είναι σημαντική στα κυκλώματα ραδιοσυχνότητας (RF) και ηλεκτρονικά ήχου, όπου απαιτείται η διατήρηση συνεπής αντοχής και σαφήνειας σήματος.Η σωστή αντίσταση αντιστοίχισης βελτιώνει την αποτελεσματικότητα των κεραιών, των γραμμών μεταφοράς και των ενισχυτών, την ενίσχυση της συνολικής απόδοσης του κυκλώματος και της σταθερότητας.

Μετατόπιση φάσης: Μία από τις μοναδικές ιδιότητες των πυκνωτών στα κυκλώματα AC είναι η ικανότητά τους να μετατοπίζουν τη φάση ενός σήματος εναλλασσόμενου ρεύματος κατά 90 μοίρες.Σε ένα καθαρά χωρητικό κύκλωμα, το ρεύμα οδηγεί την τάση κατά ένα τέταρτο του κύκλου, μια συμπεριφορά που χρησιμοποιείται στρατηγικά σε διάφορες ηλεκτρονικές εφαρμογές.Αυτή η ιδιότητα μετατόπισης φάσης είναι μεγάλη στους ταλαντωτές, όπου οι πυκνωτές βοηθούν στη δημιουργία σταθερών κυματομορφών για ρολόγια και κυκλώματα επεξεργασίας σήματος.Χρησιμοποιείται επίσης στα κυκλώματα ελέγχου κινητήρα για τη δημιουργία της απαραίτητης διαφοράς φάσης για την έναρξη και τη λειτουργία ορισμένων τύπων ηλεκτρικών κινητήρων.Με την αξιοποίηση των πυκνωτών για τη μετατόπιση φάσης, μπορείτε να σχεδιάσετε πιο αποτελεσματικά συστήματα επεξεργασίας και ελέγχου σήματος σε ένα ευρύ φάσμα εφαρμογών.

Κοινά λάθη στο Nanofarad σε μετατροπή Microfarad

Δεδομένου ότι οι πυκνωτές είναι συνήθως επισημασμένοι χρησιμοποιώντας διαφορετικές μονάδες, η κατανόηση του σωστού τρόπου μετατροπής μεταξύ τους εξασφαλίζει ακριβή σχεδιασμό κυκλώματος και σωστή επιλογή εξαρτημάτων.Ωστόσο, ακόμη και μικρά λάθη στη διαδικασία μετατροπής μπορούν να προκαλέσουν σημαντικά ζητήματα στα ηλεκτρονικά κυκλώματα.Τα σφάλματα στις τιμές χωρητικότητας μπορούν να οδηγήσουν σε εσφαλμένη επεξεργασία σήματος, ασταθής ρύθμιση τροφοδοσίας και ακόμη και πλήρη αποτυχία κυκλώματος.Για να αποφευχθεί αυτά τα προβλήματα, είναι σημαντικό να γνωρίζετε τα κοινά λάθη που έγιναν κατά τη διάρκεια των μετατροπών NF σε μF και πώς να τα αποφύγετε.

Τήρηση του σωστού συντελεστή μετατροπής

Μία από τις πιο σημαντικές πτυχές της μετατροπής του NF σε μF χρησιμοποιεί τον σωστό συντελεστή μετατροπής.Ο βασικός κανόνας είναι:

1μF = 1000NF

Αυτό σημαίνει ότι για να μετατρέψετε τα νανοπαράδια σε μικροφλαράδια, πρέπει να διαιρέσετε κατά 1000. Ομοίως, για να μετατρέψετε τα μικροφλαράκια σε νανοφαρδικά, πολλαπλασιάζετε με 1000. Ένα κοινό λάθος συμβαίνει όταν χρησιμοποιείται εσφαλμένος συντελεστής μετατροπής.Μερικοί άνθρωποι διαιρούνται λανθασμένα κατά 100 ή 10.000 αντί για 1000, πράγμα που έχει ως αποτέλεσμα εντελώς λανθασμένες τιμές χωρητικότητας.Για παράδειγμα, εάν έχετε 4700 NF και διαιρέστε λανθασμένα κατά 100 αντί για 1000, θα έχετε 47 μF αντί για το σωστό 4,7 μF.Ένα τέτοιο σφάλμα μπορεί να οδηγήσει σε σοβαρές αναντιστοιχίες στην απόδοση του κυκλώματος, προκαλώντας αστάθεια ή εσφαλμένα χαρακτηριστικά φιλτραρίσματος.

Για να αποφύγετε αυτό το λάθος, ελέγξτε πάντα τον συντελεστή μετατροπής πριν από την εκτέλεση υπολογισμών.Εάν δεν είστε σίγουροι, ανατρέξτε στους τυπικούς πίνακες μετατροπής χωρητικότητας ή χρησιμοποιήστε μια αριθμομηχανή για να επαληθεύσετε το αποτέλεσμα.Η ανάπτυξη μιας συνήθειας διανοητικά εκτίμησης της αναμενόμενης απάντησης μπορεί επίσης να βοηθήσει να πιάσει σφάλματα.Εάν μετατρέψετε μια τιμή όπως 1000 NF, θα πρέπει ήδη να αναμένετε ότι το αποτέλεσμα θα είναι 1 μF και οποιαδήποτε απόκλιση από αυτό θα πρέπει να αυξήσει μια κόκκινη σημαία.

Ακριβής δεκαδική τοποθέτηση

Η δεκαδική τοποθέτηση είναι μια άλλη σημαντική πηγή σφαλμάτων στη μετατροπή χωρητικότητας.Δεδομένου ότι η μετατροπή NF σε μF περιλαμβάνει τη διαίρεση κατά 1000, πρέπει να μετακινήσετε το δεκαδικό σημείο τρία μέρη προς τα αριστερά.Η εσφαλμένη τοποθέτηση του δεκαδικού σημείου μπορεί να οδηγήσει σε πλήρως ανακριβείς τιμές χωρητικότητας.Για παράδειγμα, σκεφτείτε να μετατρέψετε 5000 NF σε Microfarads:

5000 NF ÷ 1000 = 5 μF

Εάν το δεκαδικό είναι άστοχο, το αποτέλεσμα μπορεί να είναι λανθασμένα γραμμένο ως 0,005 μF ή 500 μF, και τα δύο είναι εντελώς λανθασμένα.Η χρήση τέτοιων λανθασμένων τιμών σε ένα κύκλωμα μπορεί να προκαλέσει σοβαρά προβλήματα, όπως σφάλματα χρονισμού σε ταλαντωτές, λανθασμένη απόκριση συχνότητας σε φίλτρα και υπερβολική ή ανεπαρκή ρύθμιση ισχύος στα κυκλώματα τροφοδοσίας.Για να αποφύγετε τέτοια σφάλματα, επαληθεύστε πάντα τη μετατροπή σας ελέγχοντας το μέγεθος του αποτελέσματος.Εάν μετατρέπετε μια τιμή στις χιλιάδες, το αποτέλεσμα θα πρέπει να βρίσκεται σε ολόκληρους αριθμούς ή δεκαδικά ψηφία πάνω από 1.Η καταγραφή της φόρμουλας μετατροπής και η προσεκτική τοποθέτηση του δεκαδικού πριν από την οριστικοποίηση της απάντησης μπορεί να συμβάλει στη μείωση των σφαλμάτων.

Διατήρηση της συνοχής της μονάδας

Πολλά σφάλματα στους υπολογισμούς κυκλώματος εμφανίζονται λόγω της ανάμειξης διαφορετικών μονάδων χωρητικότητας χωρίς σωστή μετατροπή.Μερικές φορές, εκτελεί λανθασμένα υπολογισμούς χρησιμοποιώντας τιμές σε NF και μF εναλλακτικά χωρίς να τις μετατρέψει σε μια κοινή μονάδα πρώτα.Για παράδειγμα, εάν ένα κύκλωμα απαιτεί τη συνολική χωρητικότητα δύο πυκνωτών, ένα 220 NF και ένα άλλο 0,47 μF, δεν μπορούν να προστεθούν απευθείας εκτός και αν και οι δύο βρίσκονται στην ίδια μονάδα.Δεδομένου ότι 0,47 μF = 470 NF, η συνολική χωρητικότητα θα ήταν:

220 NF+470 NF = 690 NF

Εάν προσθέτετε εσφαλμένα 220 NF + 0,47 μF απευθείας, υποθέτοντας 0,47 μF = 0,47 NF, θα έχετε λανθασμένο αποτέλεσμα 220,47 NF, το οποίο είναι εντελώς λάθος.Τέτοιοι λανθασμένοι υπολογισμοί μπορούν να οδηγήσουν σε εσφαλμένη επιλογή εξαρτημάτων, επηρεάζοντας τη συνολική συμπεριφορά του κυκλώματος.Για να αποτρέψετε αυτά τα σφάλματα, μετατρέψτε πάντα όλες τις τιμές στην ίδια μονάδα πριν από την εκτέλεση υπολογισμών.Κατά την προσθήκη ή τη σύγκριση των χωρών, επιλέξτε μία συνεπή μονάδα, είτε NF είτε μF, και βεβαιωθείτε ότι όλες οι τιμές μετατρέπονται σωστά πριν προχωρήσετε.

Ακρίβεια και στρογγυλοποίηση

Οι τιμές των πυκνωτών συχνά απαιτούν υψηλή ακρίβεια, ειδικά σε κυκλώματα χρονισμού, φίλτρα συχνότητας και εφαρμογές σήματος υψηλής ταχύτητας.Τα σφάλματα στρογγυλοποίησης μπορεί να έχουν αντίκτυπο στην απόδοση του κυκλώματος.Για παράδειγμα, εάν εργάζεστε με έναν πυκνωτή με την ένδειξη 749 NF, ίσως είναι δελεαστικό να το στρογγυλεύουμε σε 0,7 μF για απλότητα.Ωστόσο, η ακριβέστερη μετατροπή είναι 0,749 μF.Η μικρή διαφορά μπορεί να μην έχει σημασία σε κυκλώματα χαμηλής ακρίβειας, αλλά σε εφαρμογές υψηλής συχνότητας ή κυκλώματα χρονισμού ακριβείας, θα μπορούσε να προκαλέσει αξιοσημείωτες αποκλίσεις στην απόδοση.

Εξετάστε ένα κύκλωμα χρονοδιακόπτη χρησιμοποιώντας έναν πυκνωτή με συγκεκριμένη τιμή χωρητικότητας για τον προσδιορισμό της συχνότητας.Εάν η τιμή του πυκνωτή στρογγυλεύεται εσφαλμένα, η συχνότητα ταλάντωσης του κυκλώματος θα μπορούσε να μετατοπιστεί, επηρεάζοντας το χρονοδιάγραμμα των σημάτων.Ομοίως, σε εφαρμογές ραδιοσυχνότητας (RF), ακόμη και ελαφρά σφάλματα στρογγυλοποίησης στις τιμές του πυκνωτή μπορούν να μεταβάλλουν τα χαρακτηριστικά μετάδοσης σήματος και λήψης, οδηγώντας σε μειωμένη απόδοση ή παρεμβολές.Για να αποφύγετε τέτοια ζητήματα, διατηρήστε πλήρη ακρίβεια κατά τη διάρκεια των υπολογισμών και στρογγυλοποιήστε μόνο στο τελικό βήμα, εάν είναι απαραίτητο.Χρησιμοποιήστε τις τυπικές τιμές πυκνωτή από την σειρά E για να εξασφαλίσετε τη συμβατότητα με τα διαθέσιμα στοιχεία.Επαληθεύστε τις προδιαγραφές του κατασκευαστή για να διασφαλίσετε ότι η πραγματική τιμή πυκνωτή που χρησιμοποιείται στο κύκλωμα ταιριάζει με την υπολογιζόμενη απαίτηση.

Οι ρόλοι των πυκνωτών σε ηλεκτρονικά κυκλώματα

Οι πυκνωτές παίζουν ένα ευρύ φάσμα ρόλων που συμβάλλουν στην κατάλληλη λειτουργία των ηλεκτρονικών συσκευών.Αυτά τα μικρά αλλά ισχυρά εξαρτήματα έχουν σχεδιαστεί για να αποθηκεύουν και να διαχειρίζονται την ηλεκτρική ενέργεια, καθιστώντας τα σημαντικά σε κυκλώματα που απαιτούν σταθερότητα ισχύος, επεξεργασία σήματος ή έλεγχο συχνότητας.Οι πυκνωτές βρίσκονται σε σχεδόν κάθε ηλεκτρονική συσκευή, από smartphones και υπολογιστές έως τηλεοράσεις και βιομηχανικές μηχανές.Η ικανότητά τους να χρεώνουν και να εκφορτώνουν ηλεκτρική ενέργεια τα καθιστούν γρήγορα χρήσιμα για πολλές διαφορετικές εφαρμογές, καθένα από τα οποία απαιτεί συγκεκριμένους τύπους πυκνωτών με προσεκτικά επιλεγμένες τιμές χωρητικότητας.Η κατανόηση του τρόπου με τον οποίο οι πυκνωτές λειτουργούν σε διαφορετικούς ρόλους είναι το κλειδί για το σχεδιασμό, τη διατήρηση και την αντιμετώπιση προβλημάτων ηλεκτρονικών κυκλωμάτων.

Αποθήκευση ενέργειας και σταθεροποίηση τάσης

Μία από τις σημαντικότερες λειτουργίες των πυκνωτών είναι η αποθήκευση της ηλεκτρικής ενέργειας και της σταθεροποιητικής τάσης.Σε αυτό το ρόλο, οι πυκνωτές δρουν σαν μικροσκοπικές επαναφορτιζόμενες μπαταρίες, κρατώντας προσωρινά ένα ηλεκτρικό φορτίο και απελευθερώνοντάς το όταν χρειάζεται.Αυτή η λειτουργία είναι μεγάλη στα κυκλώματα τροφοδοσίας, όπου οι πυκνωτές βοηθούν στη διατήρηση μιας σταθερής τάσης, ακόμη και όταν η πηγή ενέργειας κυμαίνεται ή το ηλεκτρικό φορτίο αλλάζει ξαφνικά.

Για παράδειγμα, σε τροφοδοτικά υπολογιστών, οι πυκνωτές διαδραματίζουν σημαντικό ρόλο στην εξασφάλιση της διασφάλισης ότι η CPU, τα τσιπ μνήμης και άλλα ευαίσθητα εξαρτήματα λαμβάνουν σταθερό τροφοδοτικό.Εάν η τάση πέσει ξαφνικά ή αιχμές, οι πυκνωτές απελευθερώνουν αποθηκευμένη ενέργεια για να αντισταθμίσουν τη διακύμανση, εμποδίζοντας το σύστημα να συντρίψει ή δυσλειτουργία.Ομοίως, οι αναλαμπές της κάμερας, οι πυκνωτές αποθηκεύουν ηλεκτρική ενέργεια και απελευθερώστε την σε μια γρήγορη έκρηξη για να τροφοδοτήσετε το φλας όταν πατηθεί το κουμπί.Αυτή η λειτουργία αποθήκευσης ενέργειας είναι επίσης σημαντική στην αυτοκινητοβιομηχανία.Τα σύγχρονα αυτοκίνητα χρησιμοποιούν πολλά ηλεκτρονικά συστήματα, όπως οι GPs, οι αισθητήρες και οι οθόνες ψυχαγωγίας, που απαιτούν σταθερή ισχύ.Οι πυκνωτές συμβάλλουν στην εξασφάλιση ότι το ηλεκτρικό σύστημα του οχήματος λειτουργεί ομαλά, ακόμη και όταν υπάρχουν ταχείες αλλαγές στη ζήτηση ισχύος, όπως όταν ενεργοποιούνται οι κλιματιστικοί ή οι προβολείς.

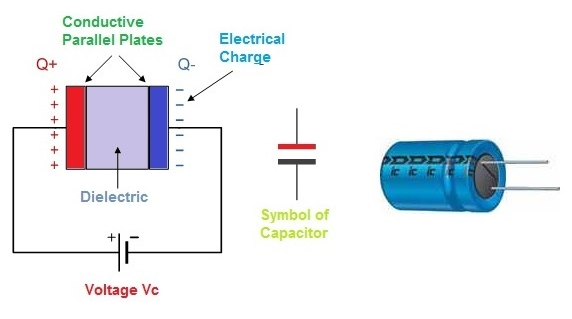

Εικόνα 3. Σταθεροποίηση ενεργειακής αποθήκευσης και τάσης

Εξόδους θορύβου φιλτραρίσματος και εξομάλυνσης

Μια άλλη συνάρτηση των πυκνωτών φιλτράρει τις εξόδους τάσης ηλεκτρικού θορύβου και εξομάλυνσης.Ο ηλεκτρικός θόρυβος είναι ανεπιθύμητη παρεμβολή που μπορεί να παραμορφώσει τα σήματα και να επηρεάσει την απόδοση του κυκλώματος.Στα κυκλώματα τροφοδοσίας, οι πυκνωτές βοηθούν στην εξάλειψη των διακυμάνσεων και των αιχμών τάσης που εμφανίζονται όταν το AC (εναλλασσόμενο ρεύμα) μετατρέπεται σε DC (άμεσο ρεύμα).Χωρίς πυκνωτές, η μετατρέψιμη ισχύς DC μπορεί να εξακολουθεί να περιέχει μικρές κυματισμούς από την τάση εναλλασσόμενου ρεύματος, οδηγώντας σε ασταθή λειτουργία σε ευαίσθητα κυκλώματα.

Για παράδειγμα, στα ηλεκτρονικά ήχου, οι πυκνωτές χρησιμοποιούνται για να φιλτράρουν τον θόρυβο από τα τροφοδοτικά για να εξασφαλίσουν καθαρό ήχο υψηλής ποιότητας.Χωρίς πυκνωτές, οι διακυμάνσεις της εξουσίας θα μπορούσαν να εισαγάγουν ανεπιθύμητα βουητό ή θόρυβο σε ηχεία και μικρόφωνα.Ομοίως, σε ιατρικές συσκευές, όπως μηχανές ΗΚΓ και βοηθήματα ακοής, οι πυκνωτές διαδραματίζουν κάποιο ρόλο στη διατήρηση των σημάτων ισχύος καθαρών, εξασφαλίζοντας ακριβείς αναγνώσεις και σαφή έξοδο ήχου.Οι πυκνωτές συμβάλλουν επίσης στην πρόληψη της ηλεκτρομαγνητικής παρεμβολής (EMI) και της παρεμβολής ραδιοσυχνότητας (RFI), οι οποίες μπορούν να προέρχονται από κοντινές ηλεκτρικές συσκευές ή ραδιοφωνικά σήματα.Αυτό είναι σημαντικό στα συστήματα επικοινωνίας, τις ασύρματες συσκευές και τα ευαίσθητα όργανα, όπου η παρεμβολή μπορεί να προκαλέσει απώλεια δεδομένων ή υποβάθμιση σήματος.

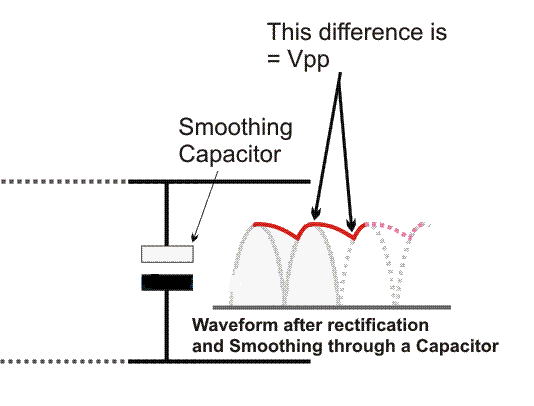

Εικόνα 4. Εξόδους θορύβου και εξομάλυνσης

Ζεύξη και αποσύνδεση σήματος

Οι πυκνωτές χρησιμοποιούνται επίσης ευρέως για τη σύζευξη και την αποσύνδεση του σήματος, γεγονός που βοηθά στη διατήρηση της ακεραιότητας των ηλεκτρικών σημάτων καθώς κινούνται μέσω ενός κυκλώματος.Η σύζευξη σήματος επιτρέπει στα σήματα AC να περάσουν μεταξύ διαφορετικών σταδίων ενός ενισχυτή ή ενός κυκλώματος ενώ εμποδίζουν την τάση DC.Αυτό εξασφαλίζει ότι μόνο τα προβλεπόμενα σήματα φτάνουν στο επόμενο στάδιο, εμποδίζοντας την ανεπιθύμητη προκατάληψη DC να παρεμβαίνει στο σήμα.Αυτό είναι χρήσιμο σε κυκλώματα ήχου και ραδιοφώνου, όπου οι πυκνωτές βοηθούν στη μετάδοση σήματος φωνής, μουσικής και δεδομένων χωρίς παραμόρφωση.

Για παράδειγμα, σε έναν προενισχυτή μικροφώνου, τοποθετείται ένας πυκνωτής μεταξύ του μικροφώνου και του σταδίου του ενισχυτή για να επιτρέψει μόνο στο σήμα ήχου (AC) να περάσει κατά την παρεμπόδιση οποιουδήποτε συστατικού DC.Αυτό εμποδίζει την επίτευξη ανεπιθύμητης τάσης στον ενισχυτή, βελτιώνοντας τη σαφήνεια του ήχου και την πρόληψη ζημιών στο κύκλωμα.Από την άλλη πλευρά, η αποσύνδεση σήματος περιλαμβάνει τη χρήση πυκνωτών για την απομάκρυνση του ανεπιθύμητου θορύβου AC από τις γραμμές ηλεκτρικής ενέργειας, εξασφαλίζοντας ότι τα ευαίσθητα ηλεκτρονικά εξαρτήματα λαμβάνουν καθαρή, σταθερή ισχύ.Σε μικροελεγκτές και ψηφιακά κυκλώματα, οι πυκνωτές τοποθετούνται κοντά σε καρφίτσες ισχύος για να φιλτράρουν τον θόρυβο υψηλής συχνότητας που θα μπορούσε να παρεμβαίνει στην επεξεργασία δεδομένων.Αυτό είναι σημαντικό σε υπολογιστές, smartphones και συστήματα βιομηχανικού ελέγχου, όπου απαιτείται ακριβής ρύθμιση τάσης για αξιόπιστη λειτουργία.

Ενίσχυση της ακεραιότητας σήματος στα κυκλώματα χρονισμού και ταλαντωτή

Οι πυκνωτές χρησιμοποιούνται σε κυκλώματα χρονισμού, ελέγχου συχνότητας και ταλαντωτή, όπου εργάζονται παράλληλα με αντιστάσεις και επαγωγείς για να ορίσουν συγκεκριμένα χρονικά διαστήματα ή συχνότητες.Αυτά τα κυκλώματα χρησιμοποιούνται σε ρολόγια, γεννήτριες σήματος και συσκευές επικοινωνίας για να διασφαλιστεί ότι τα ηλεκτρικά σήματα παραμένουν σταθερά και ακριβή.Για παράδειγμα, σε κυκλώματα ταλαντωτή, πυκνωτές και επαγωγείς σχηματίζουν κυκλώματα συντονισμού που παράγουν σταθερά σήματα συχνότητας.Αυτά τα σήματα χρησιμοποιούνται σε συσκευές όπως ραδιόφωνα, τηλεοράσεις και ασύρματοι πομποί, όπου ο ακριβής χρονισμός σήματος είναι ιδανικός για την κατάλληλη επικοινωνία.Σε ψηφιακά ρολόγια και χρονομετρητές, οι πυκνωτές ελέγχουν τους κύκλους φόρτισης και εκκένωσης, καθορίζοντας τα χρονικά διαστήματα μεταξύ των λειτουργιών.Μια άλλη κοινή εφαρμογή είναι σε βρόχους κλειδώματος φάσης (PLLS), οι οποίοι χρησιμοποιούν πυκνωτές για να συγχρονίσουν τα σήματα στα συστήματα επικοινωνίας.Τα PLL χρησιμοποιούνται σε κινητά τηλέφωνα, δορυφορικές επικοινωνίες και συστήματα GPS για να διασφαλιστεί ότι τα σήματα λαμβάνονται και υποβάλλονται σε επεξεργασία με το σωστό χρονισμό.

Σύναψη

Κοιτάζοντας προσεκτικά τα Nanofarads και τα Microfarads μας δείχνει πόσο σημαντικό είναι για την κατασκευή ηλεκτρονικών κυκλωμάτων.Βοηθούν στη διατήρηση της ισχύος, στη διαχείριση της ενέργειας και να διασφαλίσουν ότι τα σήματα στις συσκευές είναι σαφή και σωστά.Αυτό το άρθρο εξήγησε πώς να αλλάξει μεταξύ αυτών των μονάδων και γιατί το να το κάνει με ακρίβεια είναι σημαντικό.Καλύπτει επίσης τις τυποποιημένες τιμές για τους πυκνωτές και πώς να υπολογίσει τα αποτελέσματά τους στα κυκλώματα AC.Η κατανόηση αυτών των βασικών στοιχείων συμβάλλει στην οικοδόμηση και τη λύση ηλεκτρονικών συστημάτων, εξασφαλίζοντας ότι οι συσκευές που βασιζόμαστε σε κάθε μέρα αποδίδουν καλά και χωρίς προβλήματα.Αυτός ο απλός οδηγός είναι ένα χρήσιμο εργαλείο, ανοίγοντας τις πόρτες σε περισσότερη μάθηση και καλύτερες καινοτομίες στην τεχνολογία.
