MCB vs MCCB vs RCCB vs ELCB: Πλήρης Οδηγός σύγκρισης

Χρειάζεστε συσκευές προστασίας κυκλώματος για να διατηρείτε το ηλεκτρικό σας σύστημα ασφαλές και αξιόπιστο.Σε αυτό το άρθρο, θα μάθετε τι είναι τα MCB, MCCB, RCCB και ELCB, πώς λειτουργούν και πώς διαφέρουν μεταξύ τους.Θα δείτε επίσης πού χρησιμοποιείται κάθε συσκευή και τι την κάνει κατάλληλη για διαφορετικές καταστάσεις.

Κατάλογος

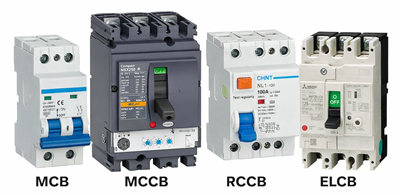

Εικόνα 1. MCB vs MCCB vs RCCB vs ELCB

Τι είναι ένας διακόπτης MCB (Μινιατούρα κυκλώματος);

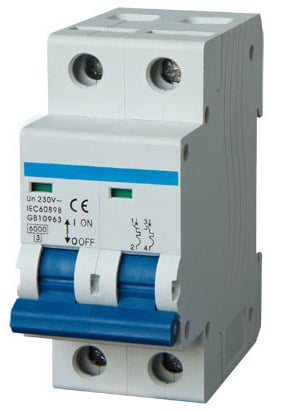

Εικόνα 2. MCB (Μινιατούρα διακόπτη κυκλώματος)

Ο διακόπτης μινιατούρας (MCB) είναι μια αυτόματη ηλεκτρική συσκευή προστασίας που χρησιμοποιείται για την προστασία των κυκλωμάτων χαμηλής τάσης από ζημιές.Λειτουργεί διακόπτοντας την παροχή ηλεκτρικού ρεύματος όταν το ρεύμα υπερβαίνει ένα ασφαλές επίπεδο.Αυτό βοηθά στην αποφυγή υπερθέρμανσης που προκαλείται από συνθήκες υπερφόρτωσης, όπως πάρα πολλές συσκευές συνδεδεμένες σε ένα κύκλωμα.Προστατεύει επίσης από βραχυκυκλώματα, όπου μια ξαφνική αύξηση του ρεύματος μπορεί να βλάψει την καλωδίωση και τον εξοπλισμό.Το MCB ενεργοποιείται γρήγορα και αποσυνδέει το κύκλωμα για να σταματήσει περαιτέρω κίνδυνο.Χρησιμοποιείται ευρέως σε σπίτια και μικρά κτίρια, επειδή είναι αξιόπιστο και εύκολο να επαναρυθμιστεί μετά το σκοντάψιμο.

Τι είναι ένας διακόπτης κυκλώματος MCCB (Molded Case Circuit Breaker);

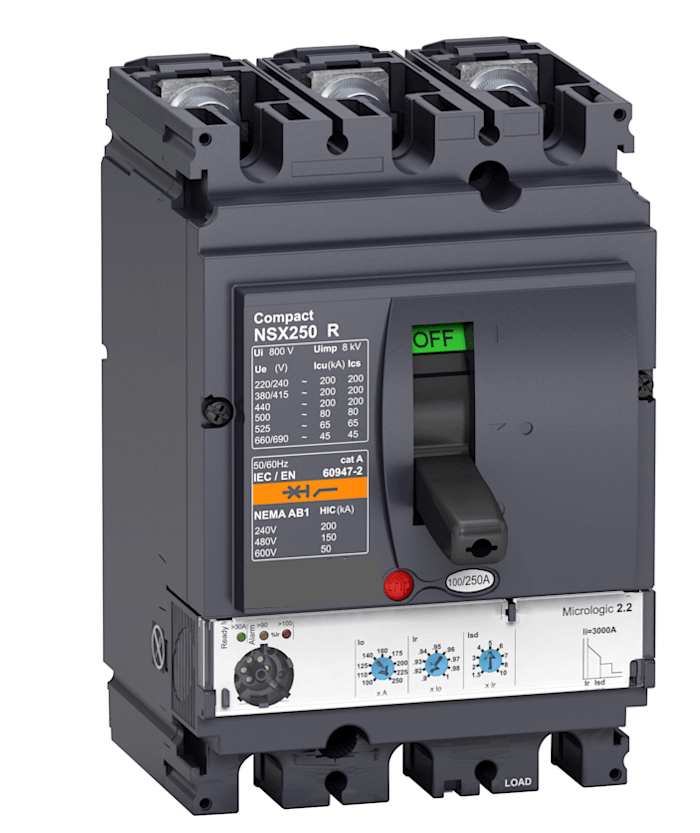

Εικόνα 3. MCCB (Διακόπτης κυκλώματος διαμορφωμένης θήκης)

Ο διακόπτης κυκλώματος χυτευμένης θήκης (MCCB) είναι ένας τύπος διακόπτη κυκλώματος που έχει σχεδιαστεί για να χειρίζεται υψηλότερα επίπεδα ρεύματος σε ηλεκτρικά συστήματα.Χρησιμοποιείται για την προστασία κυκλωμάτων και εξοπλισμού σε εφαρμογές όπου απαιτείται περισσότερη ισχύς.Το MCCB μπορεί να διακόψει την υπερβολική ροή ρεύματος για να αποτρέψει ζημιές που προκαλούνται από συνθήκες υπερφόρτωσης ή σφάλματος.Ένα από τα βασικά χαρακτηριστικά του είναι οι ρυθμιζόμενες ρυθμίσεις διαδρομής, οι οποίες επιτρέπουν στους χρήστες να ελέγχουν πότε ο διακόπτης θα αποσυνδέσει το κύκλωμα.Αυτό το καθιστά κατάλληλο για συστήματα που χρειάζονται ευέλικτη προστασία με βάση τις απαιτήσεις φορτίου.Τα MCCB χρησιμοποιούνται συνήθως σε μεγαλύτερες ηλεκτρικές εγκαταστάσεις όπου απαιτείται προστασία υψηλότερης χωρητικότητας.

Τι είναι ο διακόπτης κυκλώματος υπολειπόμενου ρεύματος RCCB;

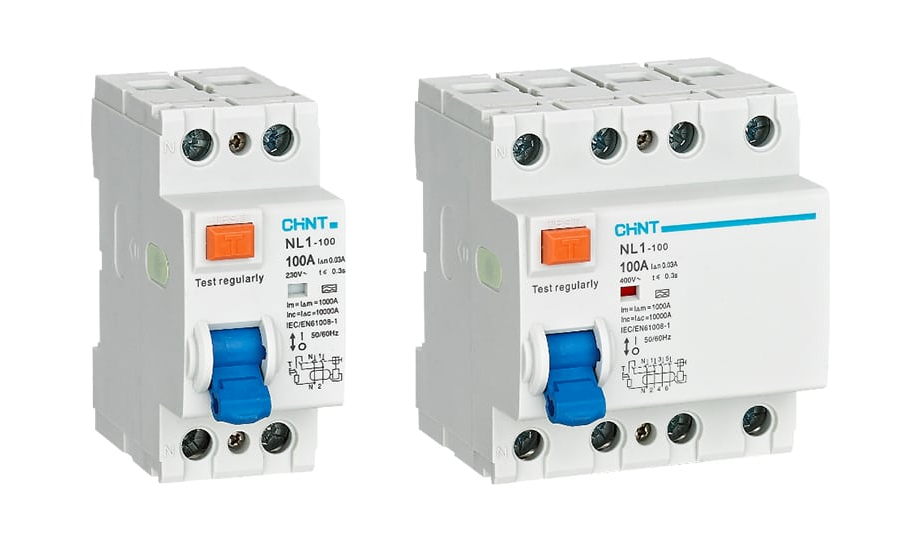

Εικόνα 4. RCCB (Διακόπτης κυκλώματος υπολειπόμενου ρεύματος)

Ο διακόπτης κυκλώματος υπολειπόμενου ρεύματος (RCCB) είναι μια συσκευή ασφαλείας που χρησιμοποιείται για την προστασία των ανθρώπων από ηλεκτροπληξία.Λειτουργεί ανιχνεύοντας ρεύμα διαρροής, το οποίο συμβαίνει όταν η ηλεκτρική ενέργεια ρέει έξω από την προβλεπόμενη διαδρομή.Όταν εντοπιστεί αυτή η ανισορροπία, το RCCB αποσυνδέει γρήγορα την παροχή ρεύματος.Αυτό βοηθά στην αποφυγή σοβαρών τραυματισμών ή θανατηφόρων ατυχημάτων που προκαλούνται από ηλεκτρικές βλάβες.Τα RCCB είναι πολύ ευαίσθητα και μπορούν να ανταποκριθούν σε μικρά ρεύματα διαρροής σε σύντομο χρονικό διάστημα.Συνήθως εγκαθίστανται σε σπίτια και κτίρια για τη βελτίωση της ηλεκτρικής ασφάλειας.

Τι είναι ο διακόπτης διαρροής ELCB (Earth Leakage Circuit Breaker);

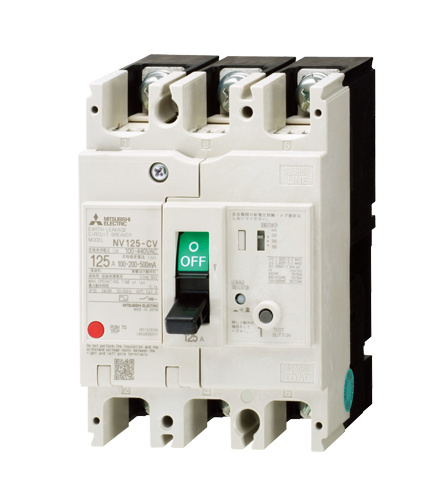

Εικόνα 5. ELCB (Διακόπτης κυκλώματος διαρροής γείωσης)

Ο διακόπτης διαρροής γείωσης (ELCB) είναι μια συσκευή που χρησιμοποιείται για την ανίχνευση διαρροής ρεύματος στο έδαφος.Λειτουργεί παρακολουθώντας ηλεκτρικά σφάλματα που μπορεί να προκαλέσουν τη ροή ρεύματος μέσω ακούσιων διαδρομών.Όταν εντοπιστεί τέτοια διαρροή, το ELCB διακόπτει την παροχή ρεύματος για να μειώσει τον κίνδυνο.Υπάρχουν δύο κύριοι τύποι ELCB: που λειτουργούν με τάση και λειτουργούν με ρεύμα.Κάθε τύπος ανταποκρίνεται διαφορετικά στις συνθήκες διαρροής γείωσης.Τα ELCB χρησιμοποιούνται για τη βελτίωση της ασφάλειας σε ηλεκτρικά συστήματα όπου η προστασία γείωσης είναι σημαντική.

Διαφορά μεταξύ MCB και MCCB

Χαρακτηριστικό	MCB	MCCB
Τρέχον εύρος αξιολόγησης	0,5Α έως 100Α	16Α έως 2500Α
Εκτίμηση τάσης	Έως 240/415V AC	Έως 600V AC (διαφέρει κατά μοντέλο)
Ρυθμίσεις ταξιδιού	Διορθώθηκε (εργοστασιακά)	Ρυθμιζόμενο (θερμικό & μαγνητικό)
Σπαστή ικανότητα	6kA έως 16kA	25kA έως 100kA
Διαθέσιμοι στύλοι	1P, 2P, 3P, 4P	1P έως 4P
Τύπος τοποθέτησης	Τοποθετημένη σε ράγα DIN	Τοποθετημένος πίνακας/βάση
Φυσικό μέγεθος	Μικρό (modular)	Μεγάλη (χυτευμένη θήκη)
Θερμική Προστασία	Σταθερή διμεταλλική λωρίδα	Ρυθμιζόμενο θερμικό ταξίδι
Μαγνητική Προστασία	Διορθώθηκε στιγμιαίο ταξίδι	Ρυθμιζόμενο μαγνητικό ταξίδι
Σβήσιμο τόξου	Βασικός αγωγός τόξου	Προηγμένο σύστημα αλεξίπτωτου τόξου
Μηχανισμός Λειτουργίας	Εναλλαγή διακόπτη	Εναλλαγή ή μηχανοκίνητος μηχανισμός
Μέθοδος επαναφοράς	Μη αυτόματη επαναφορά	Μη αυτόματη ή απομακρυσμένη επαναφορά
Υποστήριξη αξεσουάρ	Περιορισμένη (aux επαφές)	Εκτεταμένο (ταξίδι διακλάδωσης, UV απελευθέρωση, συναγερμοί)
Εύρος Εφαρμογής	Οικιστική και ελαφριά εμπορική	Βιομηχανικό και βαρύ εμπορική
Συντονισμός Επιλεκτικότητας	Περιορισμένη	Υψηλό (υποστηρίζει τον συντονισμό μελέτες)

Διαφορά μεταξύ RCCB και ELCB

Χαρακτηριστικό	RCCB (Κύκλωμα υπολειπόμενου ρεύματος Σπαστήρας)	ELCB (Κύκλωμα Διαρροής Γης Σπαστήρας)
Αρχή ανίχνευσης	Μετρά την τρέχουσα ανισορροπία (φάση εναντίον ουδέτερου)	Μετρά την τάση γείωσης ή ρεύμα διαρροής (τύπος τάσης/ρεύματος)
Λειτουργική Ποσότητα	Υπολειπόμενο ρεύμα (IΔ)	Τάση γείωσης (V) ή διαρροή τρέχων (παλαιότεροι τύποι)
Τυπικό εύρος ευαισθησίας	10mA, 30mA, 100mA, 300mA	50mA έως 500mA (ποικίλλει ευρέως)
Ακρίβεια κατωφλίου ταξιδιού	±5% έως ±10%	±20% ή περισσότερο
Χρόνος απόκρισης	≤30 ms (για συσκευές 30 mA)	50–200 ms
Εξάρτηση τάσης	Ανεξάρτητο από την τάση γείωσης	Ο τύπος τάσης απαιτεί σωστή τάση γείωσης
Απαίτηση καλωδίου γείωσης	Δεν απαιτείται για λειτουργία	Απαιτεί κατάλληλη γη σύνδεση
Κάλυψη Προστασίας	Ανιχνεύει όλες τις διαδρομές διαρροής (συμπεριλαμβανομένης της έμμεσης επαφής)	Περιορίζεται σε σφάλματα που επιστρέφουν μέσω καλωδίου γείωσης
Δυνατότητα προστασίας από κραδασμούς	Υψηλό (30mA προστατεύει τον άνθρωπο σώμα)	Μέτρια (λιγότερο αξιόπιστη για προστασία από κραδασμούς)
Πρότυπο εγκατάστασης	Χρησιμοποιείται ευρέως στο σύγχρονο IEC συστήματα	Σε μεγάλο βαθμό ξεπερασμένο στο σύγχρονο πρότυπα
Διαθέσιμοι τύποι	AC, A, F, B τύποι	Λειτουργεί με τάση και τρέχουσα λειτουργία (παλαιότερο)
Ψευδής παραπάτημα	Χαμηλό (σταθερό σχέδιο)	Υψηλότερο (επηρεάζεται από εξωτερικό διαταραχές τάσης)
Επιλογές επιλεκτικότητας	Διαθέσιμο (RCCB με χρονική καθυστέρηση)	Περιορισμένη ή μη διαθέσιμη
Περιοχές Εφαρμογής	Κατοικία, εμπορική, βιομηχανική	Παλαιότερες εγκαταστάσεις, κληρονομιά συστήματα
Απαίτηση συντήρησης	Χαμηλό (κουμπί δοκιμής περιοδικά έλεγχος)	Υψηλότερο (το σύστημα γης πρέπει να είναι επαληθεύεται τακτικά)
Συμμόρφωση με τους σύγχρονους κώδικες	Πλήρως συμβατό (IEC/BS πρότυπα)	Κυρίως μη συμμορφούμενο ή καταργήθηκε

Εφαρμογές MCB MCCB RCCB και ELCB

1. Ηλεκτρολογικά Συστήματα Κατοικιών

Τα MCB και τα RCCB χρησιμοποιούνται ευρέως στα σπίτια για την προστασία των καλωδιώσεων και των ανθρώπων.Βοηθούν στην πρόληψη πυρκαγιών ηλεκτρικού ρεύματος και μειώνουν τον κίνδυνο ηλεκτροπληξίας.Αυτές οι συσκευές τοποθετούνται σε πίνακες διανομής για καθημερινή ασφάλεια.Η χρήση τους εξασφαλίζει σταθερή και ασφαλή παροχή ρεύματος στα νοικοκυριά.

2. Εμπορικά Κτίρια

Οι εμπορικές εγκαταστάσεις απαιτούν αξιόπιστη προστασία για φωτισμό, HVAC και εξοπλισμό γραφείου.Τα MCCB χρησιμοποιούνται συχνά λόγω υψηλότερων απαιτήσεων φορτίου.Τα RCCB προσθέτουν ένα επιπλέον επίπεδο ασφάλειας για κοινόχρηστους χώρους.Αυτός ο συνδυασμός εξασφαλίζει τόσο λειτουργική όσο και προσωπική προστασία.

3. Βιομηχανικές Εγκαταστάσεις

Οι βιομηχανίες χρησιμοποιούν MCCB για τη διαχείριση βαρέων μηχανημάτων και συστημάτων υψηλής ισχύος.Αυτές οι συσκευές χειρίζονται μεγάλα ρεύματα και προστατεύουν τον ακριβό εξοπλισμό.Η αξιόπιστη προστασία είναι σημαντική για την αποφυγή διακοπής λειτουργίας και ζημιών.Η σωστή χρήση βελτιώνει την παραγωγικότητα και την ασφάλεια του συστήματος.

4. Ηλεκτρικοί Πίνακες Διανομής

Και οι τέσσερις συσκευές μπορούν να χρησιμοποιηθούν σε πίνακες διανομής ανάλογα με το σχεδιασμό του συστήματος.Βοηθούν στη διαχείριση και προστασία πολλαπλών κυκλωμάτων από σφάλματα.Η σωστή διάταξη εξασφαλίζει οργανωμένη και ασφαλή διανομή ρεύματος.Αυτό είναι καλό τόσο για μικρά όσο και για μεγάλα συστήματα.

5. Εξωτερικά και σκληρά περιβάλλοντα

Ορισμένες εγκαταστάσεις απαιτούν προστασία σε δύσκολες συνθήκες όπως υγρασία ή σκόνη.Τα MCCB και τα ELCB μπορούν να χρησιμοποιηθούν ανάλογα με τις ανάγκες του συστήματος.Αυτές οι συσκευές συμβάλλουν στη διατήρηση της ασφάλειας ακόμη και σε ασταθή περιβάλλοντα.Η επιλογή της σωστής συσκευής εξασφαλίζει μακροπρόθεσμη απόδοση.

6. Εξειδικευμένες Εγκαταστάσεις Ασφαλείας

Ορισμένες περιοχές απαιτούν πρόσθετα μέτρα ασφαλείας, όπως εργαστήρια ή υγρές τοποθεσίες.Τα RCCB χρησιμοποιούνται συνήθως για τη μείωση του κινδύνου ηλεκτροπληξίας σε τέτοια περιβάλλοντα.Τα ELCB μπορούν επίσης να χρησιμοποιηθούν όπου απαιτείται παρακολούθηση διαρροής γείωσης.Αυτές οι εφαρμογές επικεντρώνονται στην προστασία της ανθρώπινης ζωής και του εξοπλισμού.

Σύναψη

Κάθε συσκευή προστασίας κυκλώματος εξυπηρετεί έναν ξεχωριστό σκοπό, από την προστασία της καλωδίωσης και του εξοπλισμού μέχρι την προστασία των ανθρώπων από ηλεκτροπληξία.Τα MCB και τα MCCB χειρίζονται την προστασία υπερφόρτωσης και βραχυκυκλώματος σε διαφορετικά επίπεδα χωρητικότητας, ενώ τα RCCB και ELCB επικεντρώνονται σε σφάλματα διαρροής και γείωσης.Οι διαφορές τους στην ευαισθησία, την απόκριση και την εφαρμογή τα καθιστούν κατάλληλα για συγκεκριμένα περιβάλλοντα όπως οικιακά, εμπορικά και βιομηχανικά συστήματα.Η επιλογή της σωστής συσκευής εξαρτάται από το φορτίο, τις απαιτήσεις ασφάλειας και τις συνθήκες του συστήματος για την εξασφάλιση αποτελεσματικής και αξιόπιστης προστασίας.
