MC9328MX21CVM Επεξεργαστής: Χαρακτηριστικά, προδιαγραφές, εφαρμογές και εναλλακτικές λύσεις

Σε αυτό το άρθρο, θα μάθετε για το MC9328MX21CVM, έναν επεξεργαστή από την οικογένεια I.MX21.Θα υπερβούμε αυτό που είναι, τι χαρακτηριστικά προσφέρει και πώς λειτουργεί με λειτουργίες πολυμέσων, μνήμης και εμφάνισης.Θα δείτε επίσης το διάγραμμα μπλοκ, τις προδιαγραφές, τις εφαρμογές και τη διαδικασία προγραμματισμού βήμα προς βήμα.Μέχρι το τέλος, θα καταλάβετε πού χρησιμοποιείται αυτό το τσιπ, τα πλεονεκτήματα και τα μειονεκτήματά του και ποιες επιλογές έχετε αν ψάχνετε για παρόμοια μέρη.

Κατάλογος

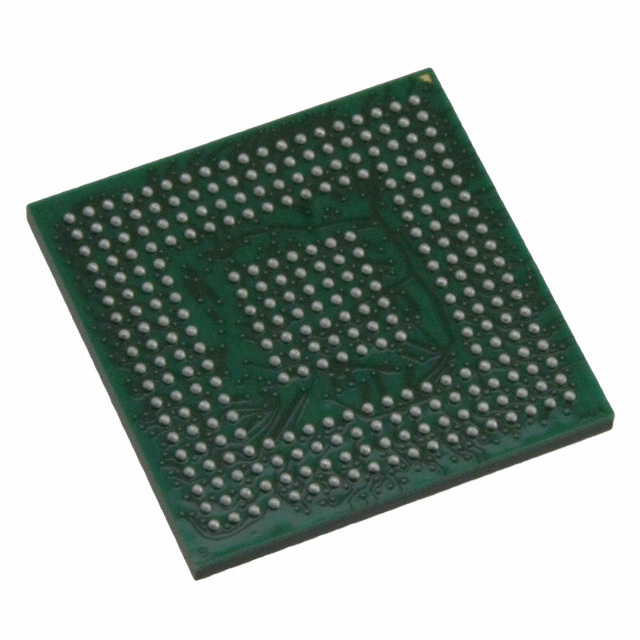

Ποιο είναι το MC9328MX21CVM;

Ο MC9328MX21CVM είναι μέλος της οικογένειας μικροεπεξεργαστών I.MX21 που αναπτύχθηκε αρχικά από την Freescale Semiconductor, τώρα μέρος του NXP.Χτισμένο γύρω από τον πυρήνα ARM926EJ-S που τρέχει μέχρι και 266 MHz, αυτή η συσκευή σχεδιάστηκε για να παρέχει αποτελεσματική επεξεργασία για πολυμέσες και ενσωματωμένες εφαρμογές.Η ευρύτερη οικογένεια I.MX21 μοιράζεται την ίδια αρχιτεκτονική πυρήνα, αλλά προσφέρει πολλαπλές παραλλαγές για την αντιμετώπιση διαφορετικών αναγκών, με διαφορές στις διαστάσεις συσκευασίας, τους θερμικούς βαθμούς και τις επιλογές συμμόρφωσης.Αυτές οι διακυμάνσεις επέτρεψαν την εξισορρόπηση του κόστους, της απόδοσης και των απαιτήσεων παράγοντα μορφής, διατηρώντας παράλληλα τη συμβατότητα λογισμικού σε ολόκληρη τη σειρά.

Ψάχνετε για MC9328MX21CVM;Επικοινωνήστε μαζί μας για να ελέγξετε το τρέχον απόθεμα, το χρόνο παράδοσης και την τιμολόγηση.

MC9328MX21CVM CAD μοντέλα

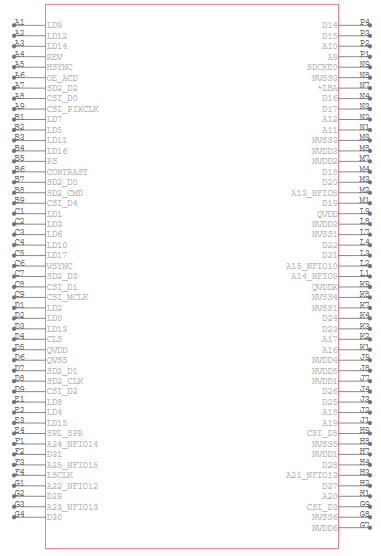

MC9328MX21CVM σύμβολο

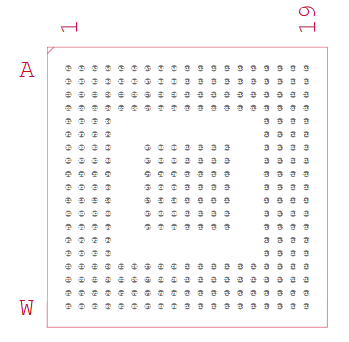

MC9328MX21CVM Αποτύπωμα

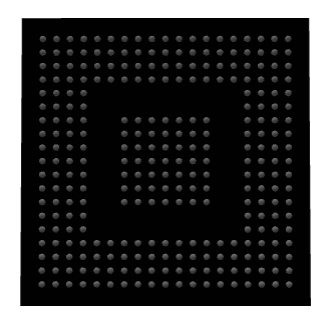

MC9328MX21CVM 3D μοντέλο

MC9328MX21CVM Χαρακτηριστικά

• ARM926EJ-S CORE CORE

Το MC9328MX21CVM τροφοδοτείται από έναν πυρήνα ARM926EJ-S που εκτελείται έως και 266 MHz, παρέχοντας ισορροπία απόδοσης και χαμηλής κατανάλωσης ενέργειας.Υποστηρίζει σύνολα προχωρημένων οδηγιών, συμπεριλαμβανομένης της επιτάχυνσης Java, καθιστώντας την κατάλληλη για πολυμέσες και ενσωματωμένες εφαρμογές.

• Κρυφές μνήμες

Ενσωματώνει μια προσωρινή μνήμη εντολών 16 KB και μια προσωρινή μνήμη δεδομένων 16 KB.Αυτά συμβάλλουν στη βελτίωση της ταχύτητας και της αποτελεσματικότητας της εκτέλεσης μειώνοντας την ανάγκη για συχνή πρόσβαση εξωτερικής μνήμης.

• Ενισχυμένο επιταχυντή πολυμέσων (EMMA)

Η συσκευή περιλαμβάνει επιτάχυνση βίντεο που βασίζεται σε υλικό, επιτρέποντας την ομαλή αναπαραγωγή μορφών όπως το MPEG-4 σε ανάλυση QVGA και 30 καρέ ανά δευτερόλεπτο.Αυτό μειώνει το φορτίο της CPU και βελτιώνει τη συνολική απόδοση πολυμέσων.

• Προηγμένη υποστήριξη προβολής

Διαθέτει ενσωματωμένο ελεγκτή LCD, ελεγκτή Smart LCD και διασύνδεση αισθητήρα CMOS.Αυτές οι ενότητες επιτρέπουν την απρόσκοπτη χειρισμό γραφικών οθονών και εισόδων κάμερας για φορητές συσκευές.

• Ευέλικτες διεπαφές μνήμης

Ο επεξεργαστής υποστηρίζει το SDRAM, το NAND Flash με το ECC, το PCMCIA/CompactFlash και μια γενική μονάδα εξωτερικής διεπαφής (EIM).Αυτή η ευελιξία διευκολύνει την ενσωμάτωση με διαφορετικούς τύπους αποθήκευσης σε ενσωματωμένα συστήματα.

• Πλούσιες επιλογές συνδεσιμότητας

Παρέχει πολλαπλές διεπαφές, συμπεριλαμβανομένων USB on-the-Go, UARTS, SPI, I²C, SSI/I²S για ήχο και ελεγκτή 1 καλωδίου.Με διπλές υποδοχές MMC/SD και υποστήριξη IRDA, μπορεί να χειριστεί τόσο ενσύρματες όσο και ασύρματες επικοινωνίες.

• Έλεγχος και χρονισμός του συστήματος

Η συσκευή ενσωματώνει χρονοδιακόπτες, μονάδες PWM, χρονοδιακόπτη φύλαξης και ρολόι.Αυτά εξασφαλίζουν ακριβή χρονισμό, τον έλεγχο ισχύος και τη σταθερότητα του συστήματος σε μακροπρόθεσμη λειτουργία.

• Λειτουργία χαμηλής ισχύος

Το MC9328MX21CVM έχει σχεδιαστεί με προηγμένη διαχείριση ενέργειας, υποστηρίζοντας ενεργούς τρόπους λειτουργίας, ύπνου και αναμονής.Καταναλώνει μόνο περίπου 120 MA κατά τη διάρκεια της πλήρους λειτουργίας και λιγότερο από 1 MA σε κατάσταση αναμονής, επεκτείνοντας τη διάρκεια ζωής της μπαταρίας σε φορητά συστήματα.

• Αξιοπιστία βιομηχανικής ποιότητας

Συσκευασμένο σε MAPBGA 289 ακίδων, λειτουργεί σε ένα ευρύ φάσμα βιομηχανικών θερμοκρασιών (-40 ° C έως +85 ° C).Επίσης, πληροί τα προσόντα AEC-Q100, εξασφαλίζοντας ανθεκτικότητα σε σκληρά περιβάλλοντα.

• Ολοκληρωμένη υποστήριξη DEBUG και DMA

Ο επεξεργαστής περιλαμβάνει μια διεπαφή εντοπισμού σφαλμάτων JTAG και έναν ελεγκτή άμεσης πρόσβασης μνήμης (DMA).Αυτά τα χαρακτηριστικά εξορθολογίζουν την ανάπτυξη λογισμικού και βελτιώνουν την αποτελεσματικότητα μεταφοράς δεδομένων σε ενσωματωμένες εφαρμογές.

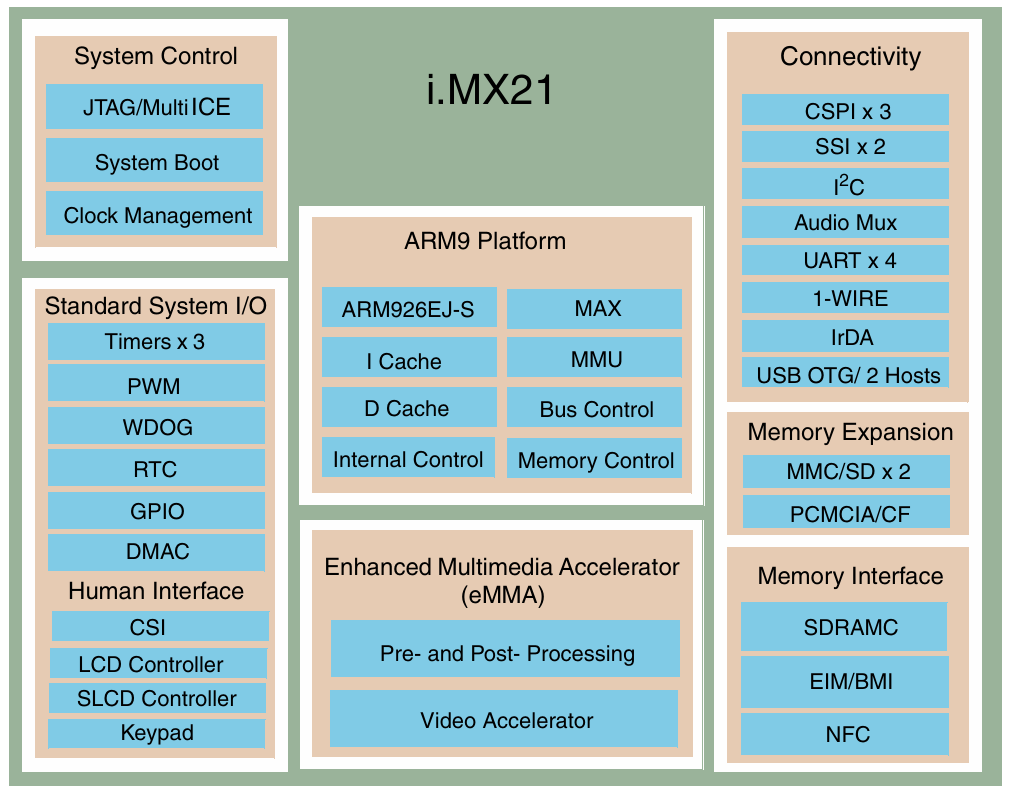

i.mx21 Διάγραμμα μπλοκ

Το διάγραμμα μπλοκ I.MX21 του MC9328MX21CVM δείχνει πώς κατασκευάζεται το τσιπ και ποιες λειτουργίες υποστηρίζει.Στο κέντρο είναι ο επεξεργαστής ARM926EJ-S, με ενσωματωμένες προσφορές εντολών και δεδομένων, η οποία εκτελεί τα κύρια προγράμματα.Το μπλοκ ελέγχου του συστήματος χειρίζεται την εκκίνηση, την παραγωγή ρολογιών και το εντοπισμό σφαλμάτων, ενώ το τυποποιημένο μπλοκ I/O παρέχει χρονομετρητές, WatchDog, PWM, GPIO και έναν ελεγκτή DMA για βασικές εργασίες συστήματος.Χαρακτηριστικά ανθρώπινης διασύνδεσης όπως ο ελεγκτής LCD/SLCD, η διεπαφή κάμερας (CSI) και η υποστήριξη του πληκτρολογίου Αφήστε το τσιπ να συνδεθεί απευθείας με οθόνες και συσκευές εισόδου.

Για τα πολυμέσα, ο επιταχυντής Emma διαχειρίζεται την αναπαραγωγή και την επεξεργασία βίντεο, μειώνοντας τον φόρτο εργασίας στη CPU.Η συνδεσιμότητα είναι επίσης ισχυρή, με USB OTG, UART, SPI, I2C, IRDA, 1-Wire και Audio Interfaces για σύνδεση με περιφερειακά και εξωτερικές συσκευές.Από την πλευρά της μνήμης, το τσιπ λειτουργεί με SDRAM, NAND Flash, PCMCIA/CF και κάρτες MMC/SD, προσφέροντας ευέλικτη επέκταση αποθήκευσης.Συνολικά, το I.MX21 συνδυάζει την επεξεργασία, τα πολυμέσα, τη συνδεσιμότητα και την υποστήριξη μνήμης σε μία αποτελεσματική πλατφόρμα για ενσωματωμένες εφαρμογές.

Αρχιτεκτονική επιταχυντής πολυμέσων (EMMA)

Ο επιταχυντής πολυμέσων (EMMA) στο MC9328MX21CVM είναι κατασκευασμένο για να επιταχύνει τις εργασίες βίντεο και εικόνας, έτσι ώστε ο κύριος πυρήνας του βραχίονα να μην υπερφορτωθεί.Ο πίνακας αναζήτησης (LUT) είναι όπου τα δεδομένα εισόδου επεξεργάζονται, ενώ οι αλυσίδες μεταφοράς και καταρράκτη βοηθούν να χειριστούν μαθηματικά και λογικές λειτουργίες σε πολλαπλά στάδια.Αυτό επιτρέπει στο τσιπ να επεξεργάζεται τα εικονοστοιχεία και τα δεδομένα πολυμέσων πιο γρήγορα.Ο προγραμματιζόμενος καταχωρητής αποθηκεύει προσωρινά αποτελέσματα και συνεργάζεται με το ρολόι του συστήματος, ενώ η λογική Clear/Preset διασφαλίζει ότι το σύστημα μπορεί να επαναφέρει ή να αρχικοποιηθεί σωστά.Ένα μπλοκ επιλογής ρολογιού επιτρέπει στο σύστημα να επιλέξει τη σωστή πηγή χρονισμού για λειτουργίες πολυμέσων.Τέλος, οι εξόδους μπορούν να μεταβούν είτε σε μια διασύνδεση FastTrack για μεταφορές υψηλής ταχύτητας είτε σε τοπική διασύνδεση για τη χρήση του κοντινού κυκλώματος.Συνολικά, η EMMA κάνει την αναπαραγωγή βίντεο, την κωδικοποίηση και την επεξεργασία εικόνας ταχύτερη και πιο αποτελεσματική, εξοικονομώντας ισχύ για ενσωματωμένες εφαρμογές.

Προδιαγραφές MC9328MX21CVM

Τύπος	Παράμετρος
Κατασκευαστής	NXP USA Inc./ freescale Ημιαγωγός
Σειρά	i.mx21
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Βασικός επεξεργαστής	ARM926EJ-S
Αριθμός πυρήνων/πλάτους λεωφορείου	1 πυρήνας, 32-bit
Ταχύτητα	266 MHz
Ελεγκτές RAM	Ουσία
Επιτάχυνση γραφικών	Οχι
Ελεγκτές οθόνης και διεπαφής	Πληκτρολόγιο, όψη LCD
USB	USB 1.x (2)
Τάση - I/O	1,8 V, 3,0 V
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C (ΤΑ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	289-LFBGA
Πακέτο συσκευών προμηθευτή	289-PBGA (17 × 17)
Πρόσθετες διεπαφές	1-Wire, i²c, i²S, SPI, SSI, MMC/SD, UART
Αριθμός προϊόντος βάσης	MC9328MX21

Εφαρμογές MC9328MX21CVM

1. Φορητές συσκευές πολυμέσων

Το MC9328MX21CVM είναι κατάλληλο για φορητά προϊόντα πολυμέσων, όπως παίκτες MP3, χειροκίνητες PDA και ψηφιακές κάμερες.Ο ολοκληρωμένος επιταχυντής πολυμέσων (EMMA) επιτρέπει την ομαλή αναπαραγωγή βίντεο και την επεξεργασία ήχου χωρίς να φορτώνει έντονα την CPU.Αυτός ο συνδυασμός απόδοσης και χαμηλής κατανάλωσης ενέργειας επεκτείνει τη διάρκεια ζωής της μπαταρίας, καθιστώντας την ιδανική για ηλεκτρονικά στοιχεία καταναλωτικής.

2. Smartphones και συσκευές ανταλλαγής μηνυμάτων

Με την υποστήριξη των οθονών LCD, τις διεπαφές κάμερας και τις επιλογές πολλαπλών συνδεσιμότητας, ο επεξεργαστής είναι μια ισχυρή επιλογή για smartphones και συσκευές ανταλλαγής μηνυμάτων.Επιτρέπει την αναπαραγωγή βίντεο, τη ροή ήχου και την αποτελεσματική διαχείριση της αποθήκευσης, οι οποίες είναι καλές για την κινητή επικοινωνία.Ο σχεδιασμός χαμηλής ισχύος εξασφαλίζει ότι αυτές οι συσκευές παραμένουν ελαφρές, ευαίσθητες και φιλικές προς τη μπαταρία.

3. Καταναλωτικά ηλεκτρονικά και συσκευές ιστού

Το MC9328MX21CVM παρέχει ένα ισορροπημένο μείγμα συνδεσιμότητας, επέκτασης μνήμης και υποστήριξης πολυμέσων για προϊόντα όπως φορητά προγράμματα περιήγησης ιστού, ασύρματες επικοινωνίες και διαδραστικά gadgets.Το USB OTG, η υποστήριξη MMC/SD και οι διεπαφές δικτύου δίνουν ευελιξία στην οικοδόμηση συνδεδεμένων συσκευών.Αυτά τα χαρακτηριστικά το καθιστούν ελκυστικό για προϊόντα ευαίσθητα στο κόστος που εξακολουθούν να απαιτούν πλούσια λειτουργικότητα.

4. Βιομηχανικές και αυτοκινητοβιομηχανίες

Χάρη στο εύρος θερμοκρασίας της βιομηχανικής ποιότητας και την αξιοπιστία της, το MC9328MX21CVM μπορεί επίσης να χρησιμοποιηθεί σε ενσωματωμένα βιομηχανικά και αυτοκινητοβιομηχανικά συστήματα.Υποστηρίζει γραφικές οθόνες, καταγραφή δεδομένων και διεπαφές ελέγχου σε περιβάλλοντα όπου απαιτείται ανθεκτική λειτουργία.Η απόδοση ισχύος και οι πολλαπλές διεπαφές I/O επιτρέπουν την εύκολη ενσωμάτωση σε συστήματα ψυχαγωγίας οχημάτων, μονάδες ελέγχου ή φορητά βιομηχανικά εργαλεία.

5. Συστήματα βίντεο και παρακολούθησης

Η διεπαφή επιτάχυνσης υλικού και αισθητήρα κάμερας του επεξεργαστή το καθιστά κατάλληλο για συστήματα λήψης βίντεο και αναπαραγωγής χαμηλής ισχύος.Μπορεί να χειριστεί εργασίες κωδικοποίησης και αποκωδικοποίησης βίντεο ενώ παράλληλα παρέχει δυνατότητες αποθήκευσης και προβολής.Αυτό το καθιστά πολύτιμο στις συσκευές παρακολούθησης ή παρακολούθησης στο επίπεδο εισόδου, όπου η ενεργειακή απόδοση και το μέγεθος του συμπαγούς είναι το κλειδί.

MC9328MX21CVM παρόμοια μέρη

Προδιαγραφές	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Επεξεργαστής πυρήνα	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Μνήμη προσωρινής μνήμης	16 KB I-Cache + 16 KB D-Cache	16 KB I-Cache + 16 KB D-Cache	16 KB I-Cache + 16 KB D-Cache	16 KB I-Cache + 16 KB D-Cache	16 KB I-Cache + 16 KB D-Cache	16 KB I-Cache + 16 KB D-Cache
Υποστήριξη πολυμέσων	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Διεπαφές μνήμης	SDRAM, NAND w/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND w/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND w/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND w/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND w/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND w/ECC, PCMCIA/CF, MMC/SD
Συνδεσιμότης	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-WIRE
Τύπος πακέτου	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Γήπεδο / μέγεθος	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Κλίμακα θερμοκρασίας	-40 ° C έως +85 ° C	-40 ° C έως +85 ° C	0 ° C έως +70 ° C	0 ° C έως +70 ° C	-30 ° C έως +70 ° C	-30 ° C έως +70 ° C
Βαθμός	Βιομηχανικός	Βιομηχανικός	Εμπορικός	Εμπορικός	Παρατεταμένος	Παρατεταμένος
Κατάσταση κύκλου ζωής	Απηρχαιωμένος	Απηρχαιωμένος	Απηρχαιωμένος	Απηρχαιωμένος	Απηρχαιωμένος	Απηρχαιωμένος

MC9328MX21CVM Βήματα προγραμματισμού

Πριν από τον προγραμματισμό του MC9328MX21CVM, είναι σημαντικό να καταλάβουμε ότι αυτός ο επεξεργαστής είναι μέρος της οικογένειας I.MX21, σχεδιασμένο με ένα μείγμα χαρακτηριστικών πολυμέσων, μνήμης και συνδεσιμότητας.Ο προγραμματισμός περιλαμβάνει τόσο την αρχικοποίηση του υλικού όσο και τη διαμόρφωση λογισμικού για τη διασφάλιση σταθερής και αποτελεσματικής λειτουργίας του συστήματος.

1. Τεκμηρίωση αναφοράς

Το πρώτο βήμα είναι να αναθεωρήσετε το δελτίο δεδομένων και το εγχειρίδιο αναφοράς για το MC9328MX21CVM.Αυτά τα έγγραφα παρέχουν λεπτομέρειες σχετικά με τους χάρτες μητρώου, τη ρύθμιση ρολογιού, τις λειτουργίες PIN και τις λειτουργίες εκκίνησης.Χωρίς αυτό, οι παρεκκλίσεις σε μεταγενέστερα βήματα μπορούν να προκαλέσουν αποτυχίες εκκίνησης ή ασταθή απόδοση.

2. Διαμόρφωση υλικού και εκκίνησης

Στη συνέχεια, διαμορφώστε τα κυκλώματα τροφοδοσίας, εισόδου ρολογιού και επαναφοράς σύμφωνα με τις απαιτήσεις της συσκευής.Οι ακροδέκτες διαμόρφωσης εκκίνησης καθορίζουν τον τρόπο με τον οποίο ο επεξεργαστής θα φορτώσει τον αρχικό κώδικα, είτε από ούτε από το Flash, το NAND Flash ή τις σειριακές πηγές.Η σωστή ρύθμιση σε αυτό το στάδιο εξασφαλίζει ότι η CPU διαθέτει έγκυρη διαδρομή εκτέλεσης μετά την επαναφορά.

3.

Το MC9328MX21CVM χρησιμοποιεί πολυπλεγμένες ακίδες, που σημαίνει ότι ένας πείρος μπορεί να εξυπηρετήσει πολλαπλές λειτουργίες.Μέσα από τους καταχωρητές ελέγχου πολλαπλασιασμού της συνάρτησης (FMCR), αντιστοιχίζετε καρφίτσες σε περιφερειακά όπως UART, SPI ή LCD.Η σωστή διαμόρφωση εισόδου/εξόδου είναι σημαντική για την επικοινωνία των περιφερειακών στοιχείων όπως αναμενόταν.

4. Εκκίνηση ρολογιού και χρονοδιακόπτη

Ο επεξεργαστής απαιτεί πηγές ρολογιού για τις μονάδες πυρήνα, περιφερειακά και πολυμέσων.Η ρύθμιση της μονάδας παραγωγής ρολογιού εξασφαλίζει ότι κάθε υποσύστημα εκτελείται με τη σωστή ταχύτητα.Οι χρονομετρητές και οι φύλακες μπορούν στη συνέχεια να μπορούν να παρέχουν χρονισμό και ασφάλεια του συστήματος.

5. Διαμόρφωση μνήμης

Η εξωτερική μνήμη, όπως το SDRAM, το NAND Flash ή το MMC/SD, πρέπει να αρχικοποιηθούν με τα σωστά σήματα χρονισμού και ελέγχου.Ο επεξεργαστής υποστηρίζει τη διόρθωση σφαλμάτων (ECC) για τη NAND για τη βελτίωση της αξιοπιστίας.Η σωστή ρύθμιση μνήμης επιτρέπει στο σύστημα να φορτώνει και να αποθηκεύει αποτελεσματικά τον κωδικό ή τα δεδομένα.

6. Περιφερειακή αρχικοποίηση

Μετά τη μνήμη, ενεργοποιήστε και διαμορφώστε τα πρότυπα περιφερειακά όπως το UARTS, τις διεπαφές UARTS, USB OTG, I²C και ήχου.Κάθε ενότητα ελέγχεται μέσω ειδικών καταχωρητών, όπου ορίζονται τα ποσοστά baud, οι λειτουργίες μεταφοράς και οι ρυθμίσεις διακοπής.Αυτό το βήμα επιτρέπει στο σύστημα να συνδέεται και να αλληλεπιδρά με εξωτερικές συσκευές.

7. Bootloader ή φόρτωση λειτουργικού συστήματος

Μόλις το υλικό είναι σταθερό, φορτώστε το bootloader ή το λειτουργικό σύστημα σε SDRAM ή FLASH.Ο bootloader ρυθμίζει το περιβάλλον εκτέλεσης και δείχνει το πρόγραμμα που αντιβαίνει στη σωστή διεύθυνση.Σε αυτό το σημείο, ο επεξεργαστής μπορεί να αρχίσει να εκτελεί εφαρμογές σε επίπεδο χρήστη.

8. Διαμόρφωση επιταχυντών πολυμέσων

Εάν απαιτούνται λειτουργίες πολυμέσων, πρέπει να ρυθμιστούν οι ενισχυμένοι επιταχυντές πολυμέσων (EMMA) και οι ελεγκτές LCD/CSI.Αυτά τα μπλοκ υλικού διαχειρίζονται την αναπαραγωγή βίντεο, τη λήψη εικόνων και τις ενημερώσεις.Χρησιμοποιώντας τα εκφορτώνει βαριά εργασίες επεξεργασίας από την CPU και βελτιώνει την αποτελεσματικότητα.

9. Εξοπλισμός και επικύρωση

Με τον πυρήνα και τα περιφερειακά να τρέχουν, χρησιμοποιήστε JTAG ή παρόμοια εργαλεία εντοπισμού σφαλμάτων για να δοκιμάσετε το σύστημα.Ελέγξτε εάν η μνήμη διαβάζει/γράφει, οι περιφερειακές εξόδους και οι λειτουργίες πολυμέσων λειτουργούν όπως προβλέπεται.Η σφάλμα σε αυτό το στάδιο εξασφαλίζει σταθερότητα πριν από την ανάπτυξη σε εφαρμογή.

10. Βελτιστοποίηση ισχύος και απόδοσης

Τέλος, ρυθμίστε τις λειτουργίες χαμηλής ισχύος και ενεργοποιήστε τον παρατηρητή για την ασφάλεια του συστήματος.Η χρήση των ελεγκτών DMA για μεταφορές δεδομένων μειώνει επίσης το φορτίο CPU και ενισχύει την αποτελεσματικότητα.Η βελτιστοποίηση τόσο της ισχύος όσο και της απόδοσης βοηθά στην επέκταση της ζωής της μπαταρίας σε φορητές εφαρμογές, διατηρώντας παράλληλα το σύστημα να ανταποκρίνεται.

MC9328MX21CVM Πλεονεκτήματα και μειονεκτήματα

Φόντα

• Ο αποτελεσματικός χειρισμός της LCD με έξυπνη ανανέωση αποθηκεύει την ισχύ.

• Η επεξεργασία με τη βοήθεια υλικού και η επεξεργασία βίντεο μειώνει το φορτίο CPU.

• Η οικονομικά αποδοτική υποστήριξη μνήμης NAND + SDRAM.

• Καλά ισορροπημένη ενσωμάτωση SOC των πολυμέσων, μνήμης και I/O.

• Χαμηλή κατανάλωση ενέργειας ιδανική για φορητές συσκευές.

Μειονεκτήματα

• Χρησιμοποιεί το παλαιότερο ARM9 Core, περιορισμένη απόδοση σύμφωνα με τα σημερινά πρότυπα.

• Περιορισμένη σύγχρονη υποστήριξη λογισμικού και οικοσυστήματος.

• Χωρίς επεκτασιμότητα με προηγμένες λειτουργίες όπως πολλαπλές πυρήνες ή GPU.

• Παρωχημένη συσκευή, πιο δύσκολο να προχωρήσει για νέα σχέδια.

• Λιγότερο από το μέλλον για μακροχρόνια ανάπτυξη προϊόντων.

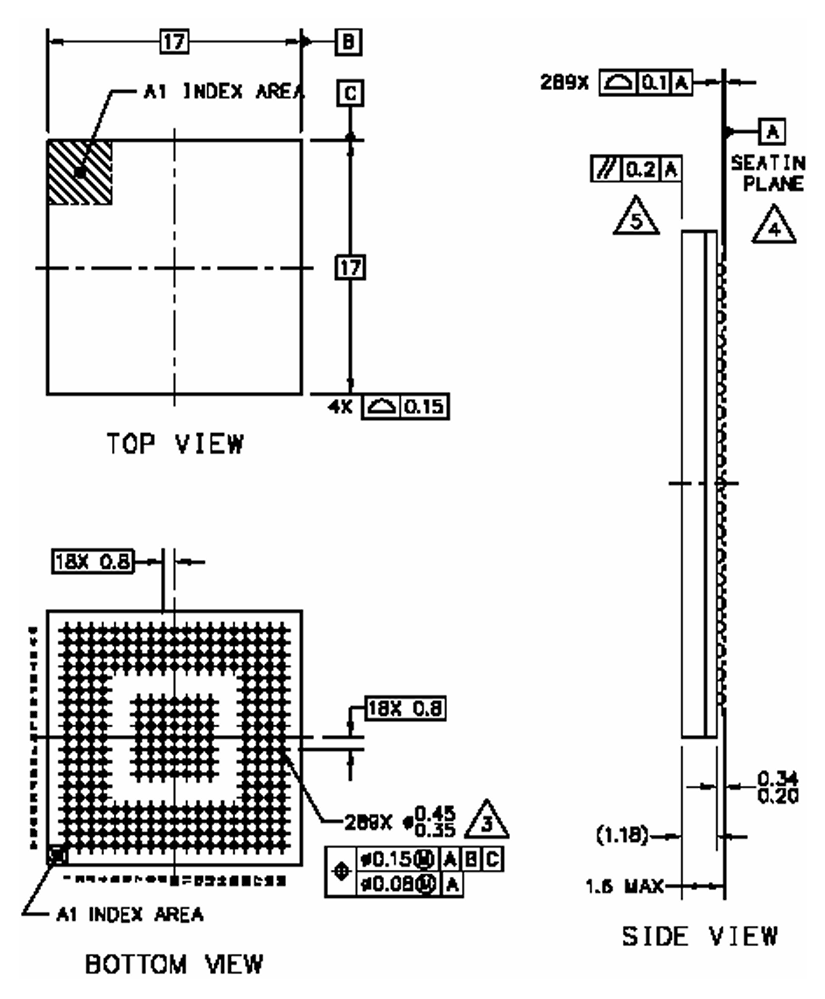

MC9328MX21CVM Διαστάσεις συσκευασίας

Τύπος	Παράμετρος
Τύπος πακέτου	LFBGA (χαμηλού προφίλ λεπτό-pitch BGA)
Μέγεθος σώματος (L × W)	17 mm × 17 mm
Βήμα	0,8 mm
Καταμέτρηση με μπάλα	289
Διάμετρος μπάλας	0,35 mm - 0,45 mm
Συνολικό ύψος πακέτου	1,6 mm (μέγιστο)
Ύψος καθισμάτων	0,20 mm - 0,34 mm
Δείκτης ευρετηρίου (γωνιά A1)	Δείκτης προσανατολισμού PIN 1
Διάταξη με μπάλα	18 × 18 πλέγμα με κεντρικό κενό
Τύπος τοποθέτησης	Επιφανειακή βάση

MC9328MX21CVM Κατασκευαστής

Το MC9328MX21CVM αναπτύχθηκε αρχικά και κατασκευάστηκε από Freescale Semiconductor, μια εταιρεία που ειδικεύεται σε ενσωματωμένους επεξεργαστές και λύσεις συστήματος σε chip.Το 2015, η Freescale αποκτήθηκε από την NXP Semiconductors, έναν παγκόσμιο ηγέτη στην ασφαλή συνδεσιμότητα και τις ενσωματωμένες τεχνολογίες επεξεργασίας που εδρεύει στην Ολλανδία.Σήμερα, NXP είναι ο επίσημος κατασκευαστής και θεματοφύλακας της οικογένειας I.MX21, συμπεριλαμβανομένης της MC9328MX21CVM, και παρέχει όλα τα τεχνικά τεκμηρίωση, τα φύλλα δεδομένων και την υποστήριξη κληρονομιάς αυτής της συσκευής.Ενώ το μέρος είναι πλέον παρωχημένο, το NXP συνεχίζει να διατηρεί πληροφορίες για τα προϊόντα για μακροπρόθεσμους πελάτες και κατευθύνει τους σχεδιαστές προς τις νεότερες οικογένειες του I.MX ως αντικαταστάσεις.

Σύναψη

Το MC9328MX21CVM συνδυάζει έναν πυρήνα ARM9, την υποστήριξη βίντεο και προβολής, την ευελιξία της μνήμης και πολλές επιλογές σύνδεσης για να προσφέρει αξιόπιστη απόδοση με χαμηλή ισχύ.Μπορεί να προγραμματιστεί σε σαφή βήματα, από τη ρύθμιση ισχύος και τις ρυθμίσεις PIN στη μνήμη, τα περιφερειακά, τα πολυμέσων και τη δοκιμή συστήματος.Τα πλεονεκτήματά του είναι η απόδοση ισχύος, ο χειρισμός των πολυμέσων και η ευρεία υποστήριξη I/O, ενώ τα όριά της είναι ένας παλαιότερος πυρήνας και λιγότερο σύγχρονη υποστήριξη λογισμικού.Παρόλο που είναι πλέον παρωχημένο, εξακολουθεί να είναι χρήσιμο για τη διατήρηση παλαιότερων συστημάτων και η NXP παρέχει καθοδήγηση για τη μετάβαση σε νεότερους επεξεργαστές I.MX.
