Μάθετε για το EPM7128SQI100-10 CPLD και πώς χειρίζεται την ψηφιακή λογική

Συχνά θέλετε μια ενιαία συσκευή που μπορεί να χειριστεί πολλές λογικές εργασίες χωρίς να γεμίσει την πλακέτα σας με επιπλέον εξαρτήματα.Το EPM7128SQI100-10 σας δίνει αυτή την ευελιξία συνδυάζοντας τη λογική ελέγχου, την αποκωδικοποίηση και τη δρομολόγηση σήματος σε ένα προγραμματιζόμενο τσιπ.Μπορείτε να διαμορφώσετε τη συμπεριφορά του ώστε να ταιριάζει με τις ανάγκες του κυκλώματος σας και να την προσαρμόσετε αργότερα αν αλλάξουν τα πράγματα.Με ισορροπημένη λογική χωρητικότητα και προβλέψιμο χρονισμό, ταιριάζει καλά σε συστήματα που χρειάζονται σταθερό ψηφιακό έλεγχο.Το πακέτο επιφανειακής τοποθέτησης βοηθά επίσης να διατηρείτε τις διατάξεις καθαρές, ενώ σας παρέχει πολλές χρησιμοποιήσιμες συνδέσεις I/O.

Κατάλογος

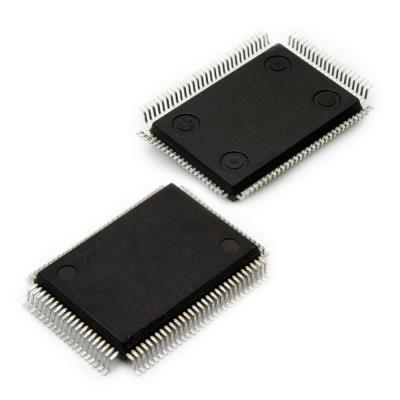

EPM7128SQI100-10 Επισκόπηση

Το EPM7128SQI100-10 είναι μια προγραμματιζόμενη λογική συσκευή σχεδιασμένη για να χειρίζεται προσαρμοσμένες εργασίες ψηφιακού ελέγχου και διεπαφής εντός ηλεκτρονικών συστημάτων.Περιέχει 128 λογικά στοιχεία που επιτρέπουν τον συνδυασμό πολλαπλών λογικών συναρτήσεων σε ένα μόνο στοιχείο, βοηθώντας στην απλοποίηση της διάταξης κυκλωμάτων και στη μείωση του αριθμού εξαρτημάτων.Η συσκευή υποστηρίζει γρήγορη λογική απόκριση κατάλληλη για έλεγχο χρονισμού, δρομολόγηση σήματος και λειτουργίες βάσει αποφάσεων.Το πακέτο επιφανειακής στήριξης 100 ακίδων επιτρέπει την ενσωμάτωση σε συμπαγή σχέδια πλακών διατηρώντας παράλληλα σταθερή ηλεκτρική απόδοση.Οι συνήθεις χρήσεις περιλαμβάνουν τη λογική κόλλας, τον έλεγχο κατάστασης, την αποκωδικοποίηση διευθύνσεων και την προσαρμογή διεπαφής σε βιομηχανικές και ενσωματωμένες εφαρμογές.Ψάχνετε για EPM7128SQI100-10;Επικοινωνήστε μαζί μας για να ελέγξετε το τρέχον απόθεμα, τον χρόνο παράδοσης και τις τιμές.

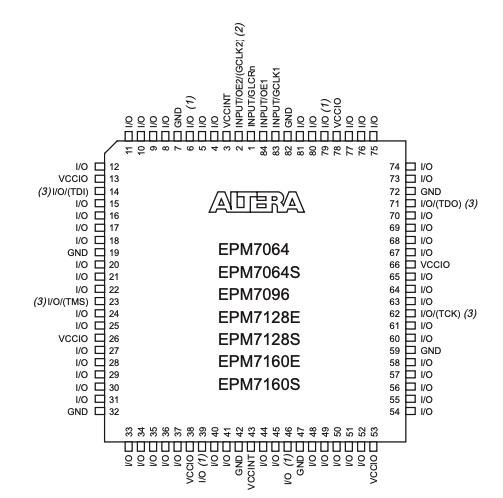

Διάγραμμα Pin-Out του EPM7128SQI100-10

Η διάταξη των ακίδων εμφανίζεται για τη συσκευασία PLCC 84 ακίδων, με τα ονόματα σημάτων και τους αριθμούς ακίδων να κατανέμονται ομοιόμορφα και στις τέσσερις πλευρές της συσκευής.Οι ακίδες User I O καταλαμβάνουν τις περισσότερες θέσεις και είναι διάσπαρτες με αποκλειστικές ακίδες ισχύος, γείωσης και ελέγχου για να υποστηρίζουν σταθερή λειτουργία.Οι ακίδες VCC και GND τοποθετούνται σε τακτά χρονικά διαστήματα για να παρέχουν συνεπή κατανομή ισχύος σε όλη τη συσκευασία.Οι αποκλειστικές ακίδες για τις λειτουργίες καθολικού ρολογιού, ενεργοποίησης εξόδου και JTAG επισημαίνονται με σαφήνεια για να τις διακρίνουν από το γενικού σκοπού I O. Το διάγραμμα αντικατοπτρίζει μια τυποποιημένη διάταξη που υποστηρίζει προβλέψιμη δρομολόγηση σήματος, απλοποιημένο σχεδιασμό πλακέτας και συμβατότητα με τις σχετικές συσκευές της σειράς MAX 7000.

Χαρακτηριστικά του EPM7128SQI100-10

Στην Αρχιτεκτονική Προγραμματιζόμενης Λογικής Συστήματος

Το EPM7128SQI100-10 υποστηρίζει λογικό προγραμματισμό απευθείας ενώ είναι τοποθετημένο στην πλακέτα κυκλώματος.Αυτό επιτρέπει λογικές ενημερώσεις κατά την ανάπτυξη ή μετά την ανάπτυξη χωρίς να αφαιρέσετε τη συσκευή.Βοηθά στη μείωση του χρόνου διακοπής λειτουργίας και απλοποιεί τις αναθεωρήσεις όταν η συμπεριφορά του συστήματος χρειάζεται προσαρμογή.

Λογική χωρητικότητα μέσης πυκνότητας

Η συσκευή παρέχει 128 macrocells που επιτρέπουν την υλοποίηση πολλαπλών λογικών συναρτήσεων σε ένα μόνο στοιχείο.Αυτή η χωρητικότητα υποστηρίζει τη λογική ελέγχου, τις εργασίες αποκωδικοποίησης και το χειρισμό διεπαφής, ενώ μειώνει την ανάγκη για πρόσθετες διακριτές λογικές συσκευές.

Σχεδιασμός μπλοκ δομημένου λογικού πίνακα

Οκτώ εσωτερικά μπλοκ λογικών πινάκων οργανώνουν τους λογικούς πόρους με προβλέψιμο τρόπο.Αυτή η δομή υποστηρίζει σταθερή δρομολόγηση σήματος και συνεπή λογική συμπεριφορά σε διαφορετικές συνθήκες λειτουργίας.

Διαθεσιμότητα Usable Logic Gate

Με περίπου 2500 χρησιμοποιήσιμες λογικές πύλες, η συσκευή μπορεί να υποστηρίξει μηχανές κατάστασης, έλεγχο χρονισμού και προσαρμοσμένες ψηφιακές λειτουργίες.Αυτό το επίπεδο ενοποίησης βοηθά στην απλοποίηση των διατάξεων του πίνακα και μειώνει τον συνολικό αριθμό εξαρτημάτων.

Ευέλικτη Υποστήριξη Εισόδου και Εξόδου Χρήστη

Η συσκευή υποστηρίζει έως και 84 ακροδέκτες εισόδου και εξόδου με δυνατότητα διαμόρφωσης από τον χρήστη.Αυτή η ευελιξία του επιτρέπει να διασυνδέεται με ένα ευρύ φάσμα εξωτερικών σημάτων, λεωφορείων και περιφερειακών συσκευών σε ενσωματωμένα συστήματα.

Απόδοση Γρήγορης Καθυστέρησης Διάδοσης

Μια μέγιστη καθυστέρηση διάδοσης 10 ns επιτρέπει στη συσκευή να ανταποκρίνεται γρήγορα στις αλλαγές εισόδου.Αυτό το καθιστά κατάλληλο για εφαρμογές που απαιτούν προβλέψιμο χρονισμό και ψηφιακό έλεγχο με απόκριση.

Εύρος λειτουργίας βιομηχανικής θερμοκρασίας

Η συσκευή έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε ένα βιομηχανικό εύρος θερμοκρασίας.Αυτό επιτρέπει σταθερή απόδοση σε περιβάλλοντα όπου αναμένεται διακύμανση της θερμοκρασίας, όπως συστήματα ελέγχου και βιομηχανικά ηλεκτρονικά.

EPM7128SQI100-10 Τεχνικές προδιαγραφές

Ιδιότητα προϊόντος	Τιμή Χαρακτηριστικού
Κατασκευαστής	Intel
Παροχή τάσης - Εσωτερική	4,5V ~ 5,5V
Πακέτο συσκευής προμηθευτή	100-PQFP (20x14)
Σειρά	MAX® 7000S
Προγραμματιζόμενος τύπος	Στο σύστημα με δυνατότητα προγραμματισμού
Πακέτο / Θήκη	100-BQFP
Πακέτο	Δίσκος
Θερμοκρασία λειτουργίας	-40°C ~ 85°C (TA)
Αριθμός Macrocells	128
Αριθμός Λογικών Στοιχείων/Μπλοκ	8
Αριθμός I/O	84
Αριθμός Πυλών	2500
Τύπος τοποθέτησης	Επιφανειακή βάση
Χρόνος καθυστέρησης tpd(1) Μέγ	10 ns
Βασικός αριθμός προϊόντος	EPM7128

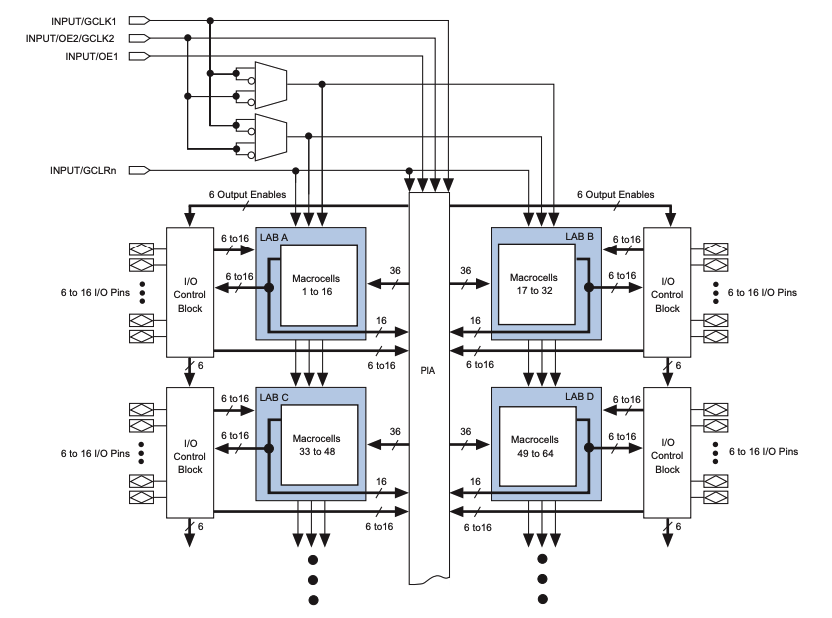

Διάγραμμα μπλοκ συσκευής του EPM7128SQI100-10

Η εσωτερική αρχιτεκτονική είναι διατεταγμένη γύρω από πολλαπλά μπλοκ λογικού πίνακα, το καθένα από τα οποία περιέχει μια καθορισμένη ομάδα μακροκυψελών που χρησιμοποιούνται για την υλοποίηση συνδυαστικών και καταχωρημένων λογικών συναρτήσεων.Αυτά τα μπλοκ λογικών συστοιχιών διασυνδέονται μέσω μιας κεντρικής προγραμματιζόμενης διάταξης διασύνδεσης που επιτρέπει τη δρομολόγηση σήματος μεταξύ μπλοκ με προβλέψιμη συμπεριφορά χρονισμού.Τα αποκλειστικά μπλοκ ελέγχου I O περιβάλλουν τα μπλοκ λογικής συστοιχίας και διαχειρίζονται την προσωρινή μνήμη εισόδου, την οδήγηση εξόδου, τον έλεγχο τριών καταστάσεων και τις διαδρομές ανάδρασης μεταξύ των εξωτερικών ακίδων και της εσωτερικής λογικής.Οι παγκόσμιοι πόροι, συμπεριλαμβανομένων των εισόδων ρολογιού, των σημάτων ενεργοποίησης εξόδου και ενός καθολικού σαφούς σήματος, διανέμονται σε όλη τη συσκευή για την υποστήριξη της σύγχρονης λειτουργίας και του συντονισμένου ελέγχου των εξόδων.Αυτή η δομή αντικατοπτρίζει την οργάνωση που χρησιμοποιείται από το EPM7128SQI100-10, το οποίο ενσωματώνει πολλαπλά μπλοκ λογικών πινάκων και μακροκυψέλες για την υποστήριξη προγραμματιζόμενης λογικής μέσης πυκνότητας με ντετερμινιστική δρομολόγηση σήματος και κεντρικές διαδρομές ελέγχου.

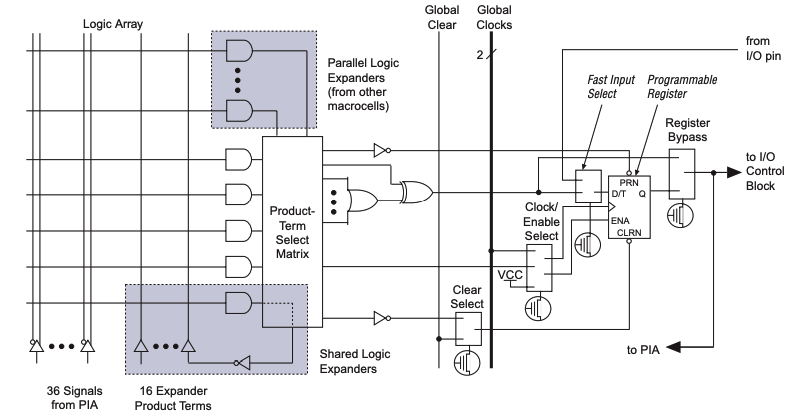

Συσκευή Macrocell της EPM7128SQI100-10

Η λογική μέσα σε ένα μεμονωμένο μακροκύτταρο οργανώνεται γύρω από μια μήτρα επιλογής όρου προϊόντος που λαμβάνει σήματα εισόδου από τον προγραμματιζόμενο πίνακα διασύνδεσης και τους τοπικούς λογικούς επεκτατές.Πολλαπλοί όροι προϊόντων συνδυάζονται για να σχηματίσουν το άθροισμα της λογικής προϊόντων, το οποίο μπορεί να οδηγήσει είτε σε μια συνδυαστική έξοδο είτε έναν προγραμματιζόμενο καταχωρητή.Ο καταχωρητής περιλαμβάνει διαδρομές ενεργοποίησης ρολογιού, διαγραφής, προκαθορισμένων και παράκαμψης, επιτρέποντας την ευέλικτη επιλογή μεταξύ καταχωρημένης και μη εγγεγραμμένης λειτουργίας.Το παγκόσμιο ρολόι και τα καθολικά σήματα καθαρισμού δρομολογούνται απευθείας στο macrocell για να υποστηρίζουν τον σύγχρονο έλεγχο σε όλη τη συσκευή.Τα δεδομένα εξόδου διαβιβάζονται στο μπλοκ ελέγχου I O ή τροφοδοτούνται πίσω στη συστοιχία διασύνδεσης, επιτρέποντας την επαναχρησιμοποίηση των λογικών αποτελεσμάτων και την αποτελεσματική διανομή σήματος εντός του EPM7128SQI100-10.

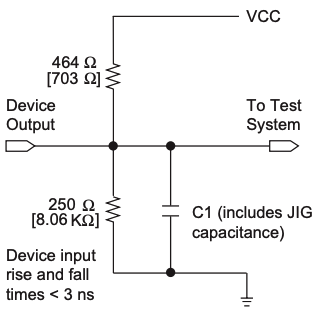

Συνθήκες δοκιμής AC του EPM7128SQI100-10

Η διαμόρφωση δοκιμής καθορίζει τις ηλεκτρικές συνθήκες που χρησιμοποιούνται για τις μετρήσεις χρονισμού εναλλασσόμενου ρεύματος, καθορίζοντας τα φορτία αντίστασης, τη χωρητική φόρτιση και τις διαδρομές σήματος μεταξύ της συσκευής και του συστήματος δοκιμής.Η έξοδος της συσκευής συνδέεται στο VCC μέσω μιας αντίστασης έλξης και στη γείωση μέσω ενός καθορισμένου δικτύου φορτίου που μοντελοποιεί τη συμπεριφορά της μονάδας εξόδου κατά τη μεταγωγή.Ένας πυκνωτής αντιπροσωπεύει τη συνολική χωρητικότητα φορτίου, συμπεριλαμβανομένων των εφέ στερέωσης, ενώ η σύνδεση του συστήματος δοκιμής παρακολουθεί τις μεταβάσεις του σήματος.Οι χρόνοι ανόδου και πτώσης εισόδου περιορίζονται σε λιγότερο από 3 ns για να διασφαλιστούν συνεπείς συνθήκες μέτρησης.Η ρύθμιση αντικατοπτρίζει τον τρόπο με τον οποίο τα μεταβατικά ρεύματα τροφοδοσίας και το ρεύμα γείωσης μπορούν να επηρεάσουν την παρατηρούμενη απόδοση εναλλασσόμενου ρεύματος και καθορίζει τυποποιημένες συνθήκες για τον χαρακτηρισμό χρονισμού του EPM7128SQI100-10.

Εφαρμογές EPM7128SQI100-10

Συστήματα Βιομηχανικού Ελέγχου και Αυτοματισμού

Το EPM7128SQI100-10 χρησιμοποιείται συνήθως σε περιβάλλοντα βιομηχανικού ελέγχου για το χειρισμό της αλληλουχίας, της λογικής αλληλοκλειδώματος και του συντονισμού σημάτων.Βοηθά στη διαχείριση των συνθηκών εισόδου από αισθητήρες και διακόπτες ενώ παράγει σταθερά σήματα ελέγχου για ενεργοποιητές και μονάδες ελέγχου.Η προγραμματιζόμενη δομή του επιτρέπει την προσαρμογή της συμπεριφοράς του ελέγχου καθώς αλλάζουν οι απαιτήσεις του συστήματος.

Λογική Ελέγχου Τηλεπικοινωνιακού Εξοπλισμού

Στον τηλεπικοινωνιακό εξοπλισμό, η συσκευή υποστηρίζει διαδρομές ελέγχου που διαχειρίζονται τον χρονισμό, τη δρομολόγηση σήματος και το συντονισμό της διεπαφής.Συχνά χρησιμοποιείται για την οργάνωση σημάτων ελέγχου μεταξύ των μονάδων επεξεργασίας και των διεπαφών επικοινωνίας, βοηθώντας στη διατήρηση της ομαλής ροής δεδομένων εντός του υλικού μεταγωγής και μετάδοσης.

Networking Hardware Glue Logic

Η συσκευή εφαρμόζεται ως λογική κόλλας στο υλικό δικτύωσης για τη σύνδεση επεξεργαστών, συσκευών μνήμης και περιφερειακών στοιχείων.Υποστηρίζει αποκωδικοποίηση διευθύνσεων, διαιτησία διαύλου και ευθυγράμμιση σήματος, επιτρέποντας σε διαφορετικά ψηφιακά μπλοκ να λειτουργούν μαζί σε συμπαγή συστήματα δικτύου.

Ενσωματωμένη διεπαφή συστήματος και λογική αποκωδικοποίησης

Στα ενσωματωμένα συστήματα, το EPM7128SQI100-10 παρέχει λογική διεπαφής μεταξύ ελεγκτών και εξωτερικών συσκευών.Χρησιμοποιείται για την αποκωδικοποίηση διευθύνσεων, τη δημιουργία σήματος ελέγχου και τον βασικό χειρισμό πρωτοκόλλων, βοηθώντας στην απλοποίηση του σχεδιασμού του συστήματος και στη μείωση του αριθμού των διακριτών λογικών στοιχείων.

Παλιότερα συστήματα υπολογιστών και οργάνων

Η συσκευή είναι κατάλληλη για παλαιού τύπου πλατφόρμες υπολογιστών και συστήματα οργάνων που απαιτούν σταθερή αντικατάσταση λογικής.Μπορεί να ενοποιήσει παλαιότερες διακριτές λογικές λειτουργίες σε μια ενιαία προγραμματιζόμενη συσκευή, διατηρώντας παράλληλα τη συμβατότητα με τα υπάρχοντα επίπεδα σήματος και τη συμπεριφορά χρονισμού.

Γεφύρωση πρωτοκόλλου και εφαρμογή κρατικής μηχανής

Το EPM7128SQI100-10 χρησιμοποιείται για την υλοποίηση γεφύρωσης πρωτοκόλλου και μηχανών κατάστασης που διαχειρίζονται δομημένες ψηφιακές διεργασίες.Υποστηρίζει καθορισμένες μεταβάσεις καταστάσεων και αλληλουχία ελέγχου, καθιστώντας το κατάλληλο για συντονισμό εργασιών επικοινωνίας και ελέγχου σε διαφορετικά μπλοκ συστήματος.

Πλεονεκτήματα και μειονεκτήματα του EPM7128SQI100-10

Πλεονεκτήματα

• Υποστηρίζει ενημερώσεις λογικής συστήματος χωρίς αφαίρεση της συσκευής από την πλακέτα

• Παρέχει 128 macrocells κατάλληλα για έλεγχο μέσης κλίμακας και λογική διεπαφής

• Προσφέρει προβλέψιμο χρονισμό με μέγιστη καθυστέρηση διάδοσης 10 ns

• Λειτουργεί σε βιομηχανικό εύρος θερμοκρασιών για σταθερή απόδοση πεδίου

• Περιλαμβάνει μεγάλο αριθμό ακίδων εισόδου και εξόδου με δυνατότητα διαμόρφωσης από το χρήστη για ευέλικτη διεπαφή

Μειονεκτήματα

• Λειτουργεί με τροφοδοσία 5 V που περιορίζει τη συμβατότητα με συστήματα χαμηλότερης τάσης

• Η χωρητικότητα λογικής είναι χαμηλότερη σε σύγκριση με πιο πρόσφατες προγραμματιζόμενες συσκευές λογικής

• Η κατανάλωση ενέργειας είναι υψηλότερη από τις σύγχρονες προγραμματιζόμενες εναλλακτικές λύσεις χαμηλής ισχύος

• Το μέγεθος της συσκευασίας μπορεί να μην ταιριάζει σε πολύ συμπαγή σχέδια ή σε περιορισμένο χώρο

EPM7128SQI100-10 Εναλλακτικές λύσεις

Αριθμός ανταλλακτικού	Κατασκευαστής	Βασικά Χαρακτηριστικά	Χρήση θήκης/Σημειώσεις
EPM7128SQI100-10N	Intel	128 macrocells με δυνατότητα προγραμματισμού εντός του συστήματος, εύρος εσωτερικής τροφοδοσίας 5 V και γρήγορη μέγιστη καθυστέρηση διάδοσης 10 ns σε πακέτο επιφανειακής τοποθέτησης.	Χρησιμοποιείται σε εφαρμογές λογικής ψηφιακής κόλλας, λογικής ελέγχου και διεπαφής που απαιτούν αξιόπιστο χρονισμό και μέτρια λογική πυκνότητα.
EPM7128SQI160-10	Intel	Ίδια αρχιτεκτονική μακροκυψελών 128 με βαθμό ταχύτητας 10 ns, που προσφέρεται σε μεγαλύτερο πακέτο μέτρησης ακίδων για εκτεταμένη ευελιξία δρομολόγησης.	Κατάλληλο για σχέδια που χρειάζονται πρόσθετη πρόσβαση I/O ή συμβατότητα με υπάρχουσες διατάξεις πλακέτας.
EPM7128SQI160-10N	Intel	128 macrocells, προγραμματιζόμενη εντός συστήματος CPLD με σταθερή λειτουργία 5 V και εκτεταμένη υποστήριξη θερμοκρασίας.	Κατάλληλο για βιομηχανικά και ενσωματωμένα συστήματα που απαιτούν αξιόπιστο λογικό έλεγχο σε ευρύτερα εύρη θερμοκρασιών.

Σχετικά με την Intel

Η Intel είναι μια παγκόσμια εταιρεία τεχνολογίας γνωστή για την ανάπτυξη ενός ευρέος φάσματος ψηφιακών υπολογιστικών και προγραμματιζόμενων λύσεων λογικής.Η εταιρεία έχει μακρά ιστορία στην προώθηση του σχεδιασμού ημιαγωγών για υπολογιστές, επικοινωνίες και ενσωματωμένα συστήματα.Το προγραμματιζόμενο λογικό χαρτοφυλάκιό του υποστηρίζει τον έλεγχο συστήματος, τη διαχείριση σήματος και τη λογική διασύνδεσης σε βιομηχανικές, δικτυακές και ενσωματωμένες εφαρμογές.Η Intel εστιάζει στην παροχή κλιμακούμενων λογικών πλατφορμών που εξισορροπούν την απόδοση, τη σταθερότητα και τη μακροπρόθεσμη υποστήριξη πλατφόρμας.Τα προϊόντα της χρησιμοποιούνται ευρέως τόσο σε καθιερωμένες αρχιτεκτονικές συστημάτων όσο και σε εξελισσόμενα ψηφιακά σχέδια, αντανακλώντας μια ισχυρή παρουσία στο ευρύτερο οικοσύστημα των ηλεκτρονικών.

Σύναψη

Το EPM7128SQI100-10 συνδυάζει λογικό έλεγχο, χρονισμό και χειρισμό διεπαφής σε μία μόνο προγραμματιζόμενη συσκευή.Λαμβάνετε μια σαφή δομή με μπλοκ λογικού πίνακα και μακροκύτταρα που κάνουν προβλέψιμη τη συμπεριφορά.Η διάταξη του pin και η ευελιξία εισόδου/εξόδου βοηθούν στην απλοποίηση της δρομολόγησης της πλακέτας.Οι γρήγοροι χρόνοι απόκρισης υποστηρίζουν σταθερό ψηφιακό έλεγχο σε πολλά συστήματα.Η συσκευή λειτουργεί επίσης καλά όταν χρειάζεται να ενημερώσετε τη λογική χωρίς αλλαγές υλικού.Συνολικά, προσφέρει έναν πρακτικό τρόπο διαχείρισης της ψηφιακής λογικής μεσαίας κλίμακας σε ένα μέρος.
