Η LVPECL εξήγησε: Ένας οδηγός για τη λογική που συζευγνύεται θετική με χαμηλή τάση

Η λογική λογική που συζευγνύεται με χαμηλή τάση (LVPECL) αποτελεί βασική πρόοδο στην τεχνολογία ψηφιακής λογικής, προσαρμοσμένη στην ικανοποίηση των απαιτήσεων των περιβαλλόντων χαμηλής τάσης.Λειτουργώντας σε 3,3V ή 2,5V, το LVPECL εξελίσσεται από την παραδοσιακή θετική λογική συζευγμένη με πομπό (PECL), η οποία βασίζεται σε τροφοδοσία 5,0V.Αυτή η μετατόπιση υπογραμμίζει την αυξανόμενη έμφαση στις ενεργειακά αποδοτικές λύσεις που συνδυάζουν υψηλή απόδοση με μειωμένη κατανάλωση ενέργειας.Οι ρίζες της στην ιστορική ανάπτυξη της λογικής συζευγμένης με πομπό (ECL), το LVPECL προσφέρει ξεχωριστά πλεονεκτήματα σε εφαρμογές υψηλής ταχύτητας, συμπεριλαμβανομένων των τηλεπικοινωνιών και υπολογιστών, όπου η ενεργειακή απόδοση και η ακεραιότητα του σήματος είναι σοβαρές.Αυτό το άρθρο εκσφενδονίζεται στα χαρακτηριστικά, τα οφέλη και τις εκτιμήσεις σχεδιασμού του LVPECL, ρίχνοντας φως στον μετασχηματιστικό ρόλο του στα σύγχρονα ηλεκτρονικά.Από πρακτικές εφαρμογές σε τεχνικές διακρίσεις, ανακαλύψτε πώς το LVPECL διαμορφώνει το μέλλον των ψηφιακών συστημάτων.

Κατάλογος

Ταξινόμηση του ECL

Τύπος	VCC	Βόμβα
PECL	5.0 V	0,0 V
Lvpecl	3.3 V	0,0 V
2.5VPECL	2,5 V	0,0 V
2.5VNECL	0,0 V	-2.5 V
Lvnecl	0,0 V	-3.3 V
Κηλίδα	0,0 V	-5.0 V

Πλεονεκτήματα της λογικής ECL/PECL/LVPECL

• Η λογική ECL ξεχωρίζει λόγω της εξαιρετικά χαμηλής αντίστασης εξόδου, που γενικά πέφτει μεταξύ 6 έως 8 ohms.Αυτή η λειτουργία συνδυάζεται με μια εξαιρετικά υψηλή αντίσταση εισροών που μπορεί να θεωρηθεί σχεδόν άπειρη.Τέτοια χαρακτηριστικά ενδυναμώνουν το ECL με εντυπωσιακές δυνατότητες οδήγησης, επιτρέποντάς του να διαχειρίζεται γραμμές μεταφοράς με χαρακτηριστικές αντιστάσεις που κυμαίνονται από 50 έως 130 ohms χωρίς σημαντικά υποβαθμισμένη απόδοση AC.Η ικανότητα διατήρησης της ακεραιότητας του σήματος σε μεγάλες αποστάσεις είναι κυρίως ενεργή σε εφαρμογές όπως η καλωδίωση backplane και οι εκτεταμένες διαδρομές καλωδίων, όπου κυριαρχεί η διατήρηση της ποιότητας του σήματος.

• Η ανθεκτικότητα των συσκευών ECL σε διακυμάνσεις της τάσης και της θερμοκρασίας είναι ένα άλλο αξιοσημείωτο χαρακτηριστικό που τις διαφοροποιεί από τεχνολογίες TTL και CMOS.Αυτή η σταθερότητα αποδεικνύεται επωφελής σε περιβάλλοντα με ποικίλες συνθήκες, εξασφαλίζοντας συνεπείς επιδόσεις.Επιπλέον, τα ρολόγια που παράγονται από τους οδηγούς ρολογιών ECL παρουσιάζουν ανώτερο συγχρονισμό και ελαχιστοποιημένες το SKEW, οι οποίοι είναι χρήσιμοι για μεταφορές δεδομένων υψηλής ταχύτητας.Η ακρίβεια στο χρονοδιάγραμμα συμβάλλει στην ενισχυμένη συνολική απόδοση του συστήματος, κυρίως σε εφαρμογές που απαιτούν αυστηρούς περιορισμούς χρονισμού.

• Στη σύγκριση του ECL με άλλες μεθόδους σηματοδότησης, προκύπτει σαφής διάκριση όσον αφορά την υποστήριξη συχνότητας.Το ECL μπορεί να χειριστεί ικανοποιητικά τις συχνότητες που υπερβαίνουν τα 10GHz, ενώ τα LVDs συνήθως καλύπτουν περίπου 1,5GHz.Αυτή η ικανότητα θέτει το ECL ως μια τεράστια επιλογή για εφαρμογές υψηλής ταχύτητας, με λειτουργικές ταχύτητες να ξεπερνούν τα 5GHz και να καθυστερούν σταθερά διατηρούνται κάτω από το 1NS.Τέτοιες μετρήσεις απόδοσης καθιστούν το ECL ιδιαίτερα ευεργετική για μικρά έως μεσαίου μεγέθους ολοκληρωμένα κυκλώματα και ψηφιακά συστήματα εξαιρετικά υψηλής ταχύτητας, όπου όλα τα νανοδευτερόλεπτα έχουν σημασία.

• Η συμβατότητα της ECL με ένα ευρύτερο φάσμα σύνθετων γραμμών μετάδοσης προσφέρει ένα αξιοσημείωτο πλεονέκτημα.Σε αντίθεση με τα LVDs, το οποίο απαιτεί μια συγκεκριμένη αντίσταση τερματισμού 100-ohm για να υποστηρίξει την ακεραιότητα του σήματος, η προσαρμοστικότητα της ECL σε ποικίλες αντιστάσεις μειώνει την πιθανότητα αντανάκλασης σήματος και συναφείς επιπλοκές.Αυτή η ευελιξία όχι μόνο εξομαλύνει τις εκτιμήσεις του σχεδιασμού, αλλά και ενισχύει την αξιοπιστία σε διάφορες εφαρμογές.Η ικανότητα να λειτουργεί αποτελεσματικά σε μια σειρά σύνθετων αντιστάσεων σας δίνει τη δυνατότητα να ενσωματώσετε το ECL σε μια ευρύτερη ποικιλία συστημάτων χωρίς τις αυστηρές απαιτήσεις που συνήθως συνδέονται με άλλες τεχνολογίες.

Μειονεκτήματα της λογικής ECL/PECL/LVPECL

Ενώ η συζευγμένη λογική του Emitter (ECL) διαθέτει εντυπωσιακά πλεονεκτήματα σε εφαρμογές υψηλής ταχύτητας, μεταφέρει επίσης αξιοσημείωτα μειονεκτήματα που δικαιολογούν την προσοχή.Τα βασικά ζητήματα περιλαμβάνουν αυξημένη κατανάλωση ενέργειας, περιορισμένη ανοχή για θόρυβο και ευπάθεια σε εξωτερικές παρεμβολές.Η λογική ταλάντευση σε κυκλώματα ECL περιορίζεται σε μόλις 0,8V, σε συνδυασμό με ανοχή θορύβου DC απλώς 200mV.Αυτό το χαρακτηριστικό υπογραμμίζει το συμβιβασμό όπου οι εξαιρετικές δυνατότητες ταχύτητας της ECL έρχονται σε βάρος της απόδοσης της ενέργειας και της ανθεκτικότητας κατά των διαταραχών του θορύβου.Σε πραγματικά σενάρια, αυτό μπορεί να δημιουργήσει προκλήσεις, ειδικά σε περιβάλλοντα όπου η διαχείριση της κατανάλωσης ενέργειας είναι επικίνδυνη ή όπου η διατήρηση της ακεραιότητας του σήματος είναι υψίστης σημασίας.

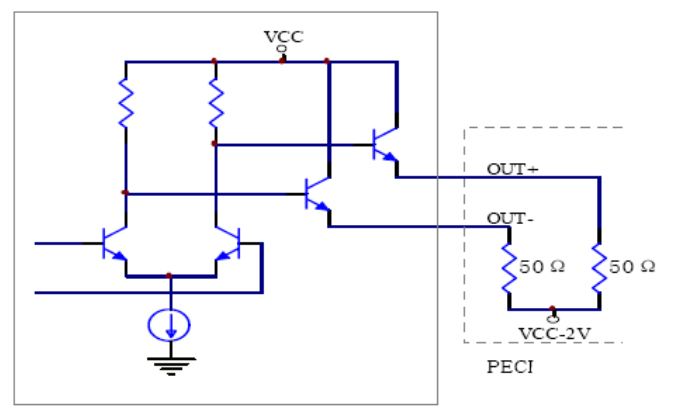

Για τη θετική λογική συζευγμένη λογική (PECL), το τυπικό φορτίο εξόδου ρυθμίζεται στα 50 ohms με τάση τροφοδοσίας του VCC-2V.Κάτω από αυτές τις παραμέτρους, τα τυπικά στατικά επίπεδα για τα OUT+ και OUT- είναι VCC-1.3V, με ρεύμα εξόδου 14mA.Παρόλο που αυτή η διαμόρφωση αποδεικνύεται αποτελεσματική για ορισμένες εφαρμογές, μπορεί να μην ευθυγραμμιστεί καλά με όλες τις καταστάσεις, ειδικά όταν λαμβάνεται υπόψη η πολυπλοκότητα της θερμικής διαχείρισης και οι επιπτώσεις της διάχυσης ισχύος που σχετίζονται με αυτά τα επίπεδα εξόδου.

Δομή κυκλώματος εξόδου PECL

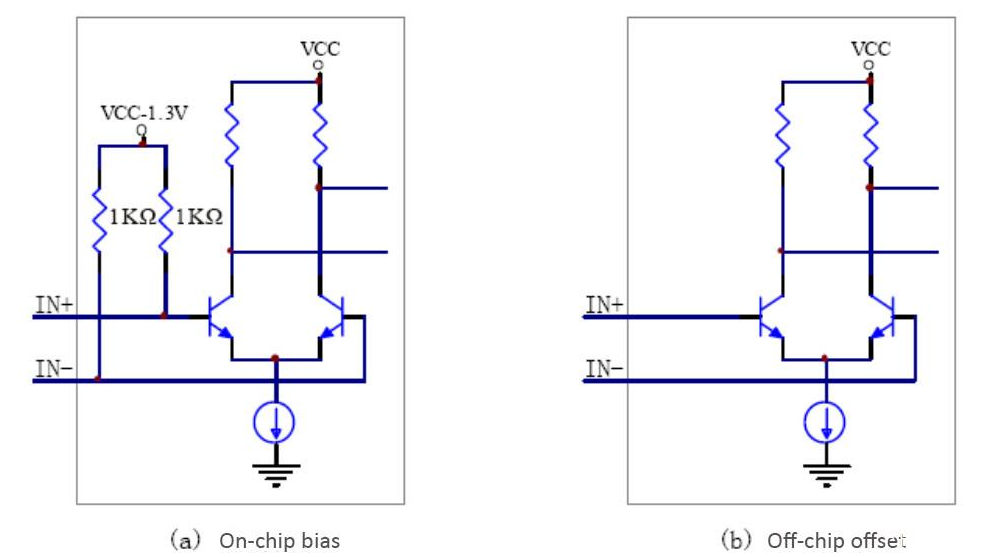

Η είσοδος του PECL είναι ένα διαφορικό ζεύγος με υψηλή αντίσταση εισόδου.Για να επιτευχθεί η μέγιστη δυναμική στάθμη σήματος εισόδου, η τάση κοινής λειτουργίας αυτού του διαφορικού ζεύγους πρέπει να είναι προκατειλημμένη σε VCC - 1.3V.Ορισμένες μάρκες περιλαμβάνουν ένα ολοκληρωμένο κύκλωμα μεροληψίας, επιτρέποντας άμεση σύνδεση χωρίς πρόσθετα εξαρτήματα.Ωστόσο, για μάρκες χωρίς αυτό το ενσωματωμένο κύκλωμα προκατάληψης, πρέπει να εφαρμοστεί μια εξωτερική προκατάληψη DC κατά τη χρήση.

Δομή κυκλώματος εισόδου PECL

Πρότυπο λογικής επιπέδου PECL

Παράμετρος	Κατάσταση	Εορτασμός	Τυπικός	Μέγιστος	Μονάδα
Έξοδος από την έξοδο	TA = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0.88	V
	TA = 40 ° C	VCC - 1.085	-	VCC - 0.88	V
Χαμηλή έξοδο	TA = 0 ° C ~ 85 ° C	VCC - 1.81	-	VCC - 1,62	V
	TA = 40 ° C	VCC - 1,83	-	VCC - 1.55	V
Εισροή υψηλής εισόδου	-	VCC - 1.16	-	VCC - 0.88	V
Χαμηλή είσοδος	-	VCC - 1.81	-	VCC - 1.48	V
