Το LM350 εξήγησε: Ο τελικός οδηγός για ρυθμιζόμενους ρυθμιστές τάσης

Η ρύθμιση της τάσης αποτελεί ακρογωνιαίο λίθο της σύγχρονης ηλεκτρονικής, εξασφαλίζοντας σταθερή και αξιόπιστη παροχή ισχύος σε πλήθος εφαρμογών.Μεταξύ της σειράς των διαθέσιμων ρυθμιστών τάσης, το LM350 ξεχωρίζει ως μια ευέλικτη και αποτελεσματική επιλογή.Γνωστή για την προσαρμοστικότητα, την απλότητα και τον ισχυρό σχεδιασμό του, το LM350 όχι μόνο υπερέχει στη ρύθμιση της τάσης αλλά και ως ρυθμιστής ρεύματος ακριβείας.Αυτό το άρθρο εκσφενδονίζεται στα χαρακτηριστικά του LM350, στις αρχές λειτουργίας, στο σχεδιασμό κυκλωμάτων και στις εφαρμογές του πραγματικού κόσμου, προσφέροντας έναν ολοκληρωμένο οδηγό για την αξιοποίηση των δυνατοτήτων του σε διάφορα σενάρια.

Κατάλογος

Επισκόπηση του LM350

Ο LM350 είναι ένας προσαρμόσιμος και ρυθμιζόμενος ρυθμιστής θετικής τάσης, γνωστός για τον κεντρικό σχεδιασμό και την αξιόπιστη απόδοση.Μπορεί να προσφέρει περισσότερο από 3,0 Α του ρεύματος μέσα σε μια ευέλικτη τάση εξόδου που κυμαίνεται από 1,2 V έως 33 V. Ένα σημαντικό χαρακτηριστικό είναι η απλότητα του, απαιτώντας μόνο δύο εξωτερικούς αντιστάσεις για τον προσδιορισμό της επιδιωκόμενης στάθμης τάσης, προσφέροντας έτσι ευκολία για εσάς.Επιπλέον, το LM350 είναι εξοπλισμένο με ισχυρά προστατευτικά χαρακτηριστικά, όπως ο ενσωματωμένος περιορισμός ρεύματος, η αποζημίωση ασφαλούς περιοχής και ο θερμικός τερματισμός, παρέχοντας διαρκή σταθερότητα και διασφάλιση των προβλημάτων υπερφόρτωσης και θερμότητας.

Εξυπηρετεί διάφορες ανάγκες σε διαφορετικά σενάρια.Κανονικά, χρησιμοποιείται για τοπική ρύθμιση και ρύθμιση τάσης σε κάρτες, περιοχές όπου χρησιμοποιούνται αξιοπιστία και ακρίβεια.Λειτουργεί ως σημαντικό μέρος της δημιουργίας προγραμματιζόμενων ρυθμιστών εξόδου.Είναι ενεργό για ρυθμιζόμενους ρυθμιστές μεταγωγής.Είναι τελικό στους ρυθμιστές ρεύματος ακριβείας.Τοποθετώντας μια σταθερή αντίσταση μεταξύ των ακίδων ρύθμισης και εξόδου, επιτυγχάνει ανώτερη ακρίβεια και αξιοπιστία.Μια καινοτόμος τακτική για την ανύψωση αυτών των εφαρμογών περιλαμβάνει έξυπνα χρησιμοποιώντας το LM350 για την ανάπτυξη προσαρμοσμένων λύσεων τάσης.Αυτές οι λύσεις είναι σε θέση να προσαρμόσουν σε διαφορετικές απαιτήσεις και να αντιμετωπίσουν αποτελεσματικά τις συγκεκριμένες τεχνολογικές προκλήσεις.

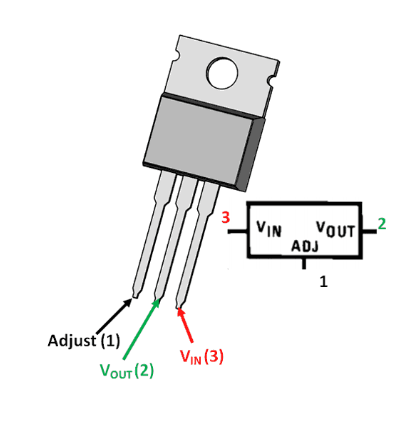

Διαμόρφωση PIN

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
1	Προσαρμόζω	Αυτός ο ακροδέκτης ρυθμίζει την τάση εξόδου.
2	Τάση εξόδου (vout)	Η ρυθμιζόμενη τάση εξόδου που ρυθμίζεται από τον ακροδέκτη ρύθμισης μπορεί να είναι που λαμβάνονται από αυτόν τον πείρο.
3	Τάση εισόδου (VIN)	Δίνεται η τάση εισόδου που πρέπει να ρυθμιστεί αυτό το pin.

Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Ρεύμα εξόδου	Παρέχει έως και 3 ενισχυτές.
Διαρροή εξουσίας	Ικανό να χειριστεί μέχρι 85 watts.
Επιπλέουσα λειτουργία	Υποστηρίζει τη χρήση σε εφαρμογές υψηλής τάσης.
Ρύθμιση γραμμής	Διατηρεί ρύθμιση γραμμής 0,005%/v.
Ρύθμιση φόρτωσης	Εξασφαλίζει τη ρύθμιση φορτίου 0,1%.
Εύρος τάσης εισόδου-εξόδου	Αντέχει μια διαφορά μέγιστης τάσης 35V.συνιστώμενος Το επιχειρησιακό εύρος είναι κοντά στο 15V.
Θερμική προστασία υπερφόρτωσης	Περιλαμβάνει προστασία για τη διασφάλιση των εξαρτημάτων κατά τη διάρκεια υπερφόρτωση και εξασφαλίζει τη λειτουργικότητα χωρίς ένα pin ρύθμισης.
Ρυθμιζόμενη τάση εξόδου	Ρυθμιζόμενη τάση εξόδου από 1,25V έως 33V με 1% ανοχή.
Τρέχων μηχανισμός ασφαλείας	Ενσωματωμένες ενεργοποιεί ασφαλείας όταν η συσκευή υπερβαίνει το ονομασμένο ρεύμα.

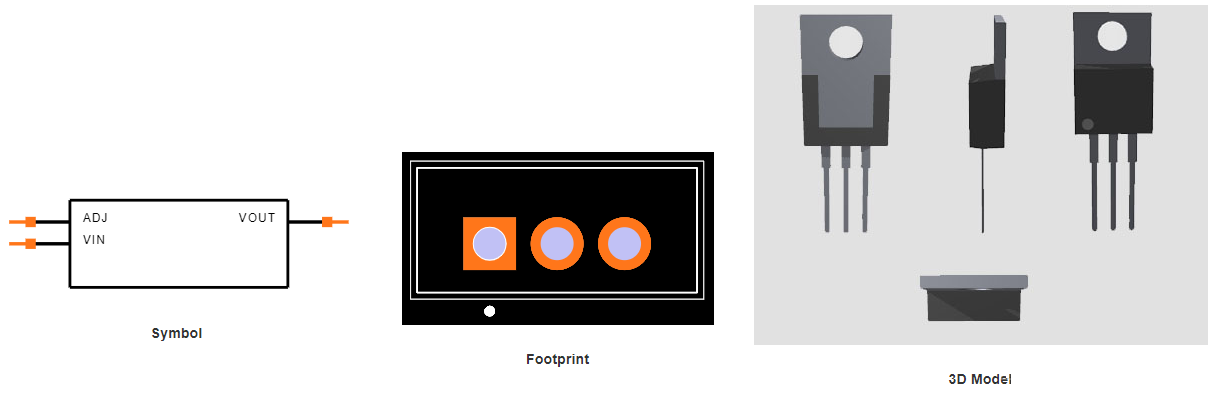

Μοντέλο CAD

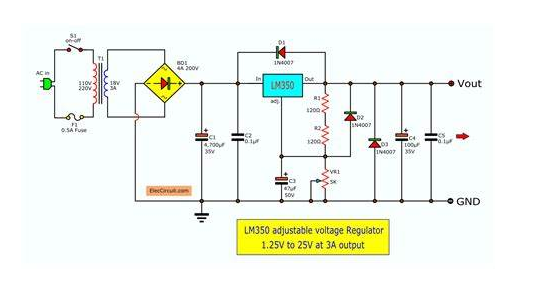

Αρχές λειτουργίας του ρυθμιστή LM350

Όταν ξεκινά μέσω του S1, αυτή η μονάδα τροφοδοσίας λαμβάνει μια είσοδο εναλλασσόμενου ρεύματος είτε σε AC220V είτε AC110V, ανάλογα με τη γεωγραφική θέση.Αρχικά, η F1 δρα ως προστατευτικό μέτρο, που χρησιμεύει ως διασφάλιση κατά των πιθανών υπερφορτωτικών ή υπερβολικών τάσεων, ελαχιστοποιώντας τον κίνδυνο βλάβης στο κύκλωμα και προωθώντας τη μακροζωία του.Ο μετασχηματιστής αναλαμβάνει μια ουσιαστική λειτουργία μειώνοντας την εισερχόμενη τάση εναλλασσόμενου ρεύματος σε ένα πιο εύχρηστο AC-18V, ένα απαιτούμενο παρασκεύασμα για τις επόμενες διαδικασίες.

Η δίοδος γέφυρας BD1 διαδραματίζει έναν οργανικό ρόλο στη μετατροπή αυτής της μειωμένης τάσης εναλλασσόμενου ρεύματος σε DC, σχηματίζοντας τις βάσεις για μια σταθερή παροχή ρεύματος, καθώς αλλάζει το ασταθές AC σε μια πιο συνεπή μορφή DC.Στη συνέχεια, ο ηλεκτρολυτικός ηλεκτρολυτικός πυκνωτής C1-4700UF εισέρχεται στη σκηνή, μετριάζοντας τις διακυμάνσεις στο διορθωμένο DC και εξασφαλίζοντας ότι η τάση διατηρεί τη συνέπεια σε ένα εύρος 22V έως 25V.Αυτό το επίπεδο σταθεροποίησης ευθυγραμμίζεται με τις ανάγκες των ευαίσθητων ηλεκτρονικών κυκλωμάτων που επιθυμούν ακριβείς συνθήκες ισχύος.

Με την επίτευξη της εισόδου του IC1-LM350, ενός εξαιρετικά ρυθμιζόμενου ρυθμιστή 3Α, το σταθεροποιημένο DC επιτρέπει την προσεκτική συντονισμό μέσω του VR1, ενισχύοντας τον λεπτό έλεγχο της τάσης εξόδου σε εύρος 1,2V έως 22V.Αυτή η ευρεία προσαρμογή αποδεικνύεται επωφελής για εφαρμογές που απαιτούν ποικίλα επίπεδα τάσης, ικανοποιώντας αποτελεσματικά τις διαφορετικές επιχειρησιακές ανάγκες και αποδεικνύοντας την ευελιξία του LM350 σε διαφορετικά σενάρια.

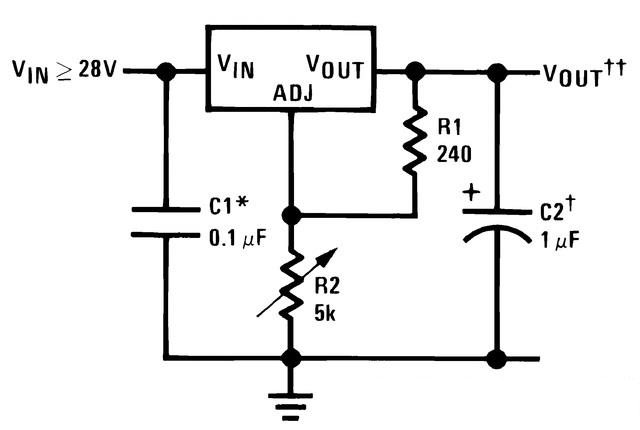

Διάγραμμα κυκλώματος

Το σχηματικό κύκλωμα του LM350 IC υπογραμμίζει την ευέλικτη χρησιμότητα του ως τριπλάσιο ολοκληρωμένο κύκλωμα που χρησιμοποιείται κυρίως για ρύθμιση μεταβλητής τάσης.Οι τρεις ακροδέκτες διαδραματίζουν διακριτικούς ρόλους: ο ακροδέκτης VIN αποδέχεται την τάση εισόδου, ενώ η τάση της ρύθμισης του πείρου, όπως επηρεάζεται από έναν πιθανό διαιρέτη, στη συνέχεια αντανακλάται στο τερματικό VOUT.Για να μετατρέψετε τη συσκευή σε ρυθμιστή μεταβλητής τάσης, ένα ποτενσιόμετρο ενσωματώνεται στον δυνητικό διαιρέτη, επιτρέποντας τις ρυθμίσεις τάσης στον PIN-1.Αυτός ο μηχανισμός ρύθμισης, που εργάζεται με την αντίσταση R1, τελειοποιεί τον πείρο ρύθμισης, ελέγχοντας έτσι την έξοδο του τερματικού VOUT.

Για να κατανοήσετε τις πρακτικές πτυχές, εξετάστε την αλληλεπίδραση μεταξύ ενός καλά επιλεγμένου ποτενσιόμετρου και της αντίστασης R1, η οποία μαζί βαθμονομούν την έξοδο τάσης.Σε ένα πρακτικό σενάριο, η αντίσταση R1 έχει οριστεί σε 240 ohms.Ένα ποτενσιόμετρο 5000-ohm, που προέρχεται από 10Κ ποτενσιόμετρο προσαρμοσμένο σε 50%.Το ρεύμα ρύθμισης του ρεύματος PIN (IADJ) είναι 50μa.Τιμή τάσης αναφοράς 1.205V.Εφαρμόζοντας αυτές τις παραμέτρους στην εξίσωση:

Vout = 1,25 * (1 + (5000/240) + (50 * 10-6) (5000) = 29,9V

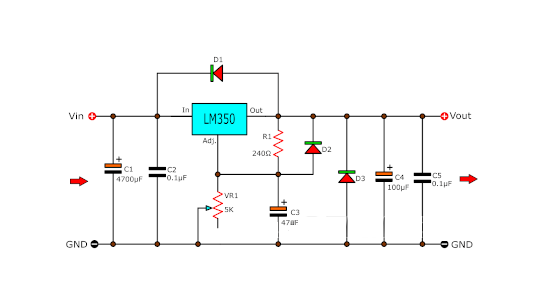

Προστασία των διόδων χρησιμοποιώντας LM350

Η ενσωμάτωση των διόδων για προστασία είναι ένα συνετό μέτρο όταν οι εξωτερικοί πυκνωτές ενσωματώνονται σε γραμμικούς ρυθμιστές όπως το LM350.Αυτές οι διασφαλίσεις συμβάλλουν στην καταστρατήγηση δυνητικά επιβλαβών απορρίψεων κατά τη διάρκεια των χαμηλότερων συνθηκών ρεύματος.Οι πυκνωτές, ειδικά εκείνοι που έχουν χωρητικότητα 10μF, μπορούν να εκφορτώνουν αιχμές ρεύματος μέχρι 20Α, εάν είναι βραχυκυκλωμένα λόγω της ελάχιστης εσωτερικής αντίστασης τους.Παρόλο που αυτές οι αιχμές είναι σύντομες, μπορούν να είναι επικίνδυνοι για τα ολοκληρωμένα κυκλώματα.

Εξετάστε τις περιπτώσεις όπου χρησιμοποιείται ένας πυκνωτής εξόδου κατά τη διάρκεια ενός βραχυκυκλώματος εισόδου.Η επακόλουθη απόρριψη διέρχεται από την έξοδο του ρυθμιστικού ρυθμιστή.Η συμπεριφορά του υπαγορεύεται από την χωρητικότητα του πυκνωτή καθώς και από την τάση εξόδου και την απόρριψη της ρυθμιστικής αρχής.Πρακτικά, η επιλογή των κατάλληλων τιμών πυκνωτή χρησιμοποιείται για τη μείωση της πιθανής βλάβης.

Σε σενάρια χαμηλής ρεύματος, η διαδρομή εκφόρτισης μπορεί να περιλαμβάνει τον ακροδέκτη ADJ (ρύθμιση).Ο σχεδιασμός του LM350, που ενσωματώνει μια αντίσταση 50Ω, φυσικά περιορίζει το ρεύμα εκκένωσης αιχμής, παρουσιάζοντας μια διορατική προσέγγιση για την ενίσχυση της ανθεκτικότητας των συστατικών και της λειτουργικής ασφάλειας.Αυτές οι καταστάσεις παρουσιάζουν σημαντικές γνώσεις για την προώθηση της σταθερότητας της ρύθμισης τάσης σε εξελιγμένα σχέδια κυκλωμάτων.Αυτή η εξίσωση υπογραμμίζει τη σχέση μεταξύ των αντιστάσεων ανάδρασης και της εξόδου, συμπεριλαμβανομένου του προσαρμοσμένου ρεύματος πείρου (IADJ).Μπορεί να χρησιμοποιηθεί για την σχολαστική προσαρμογή των προδιαγραφών εξόδου σε πρακτικές εφαρμογές διατηρώντας παράλληλα τη σταθερότητα του ρυθμιστή.Ο τύπος που διέπει την τάση εξόδου LM350 (VOUT) είναι:

Vout = 1,25 (1 + r2/r1) + adjr2

Εναλλακτικές λύσεις και ισοδύναμα

Ισοδύναμα μοντέλα

• LM317

• LT1086

• LM1117

• PB137

• LM337

Εναλλακτικά μοντέλα

• LM7805

• LM7806

• LM7809

• LM7812

• LM7905

• LM7912

Αιτήσεις

Ο ρυθμιστής τάσης LM350 είναι ένα στοιχείο που βρίσκει τη θέση του σε ένα ευρύ φάσμα μηχανικών και ηλεκτρονικών σεναρίων.Η ευελιξία και η ανθεκτικότητα του καθιστούν μια ικανή επιλογή σε διάφορα έργα.

Συστήματα φόρτισης με τρέχοντα περιορισμένα

Στα συστήματα φόρτισης που έχουν περιοριστεί από τα τρέχοντα περιορισμένα, το LM350 διαδραματίζει βασικό ρόλο στην προώθηση της ασφαλούς χρέωσης με το χειρισμό των προκλήσεων των σενάρια υπερέντασης.Αυτή η εφαρμογή λάμπει σε συσκευές χειροτεχνίας που απαιτούν ακριβή ρεύματα φόρτισης για να επεκτείνουν τη διάρκεια ζωής της μπαταρίας και να ενισχύσουν την ασφάλεια των συσκευών.Η τελειοποίηση αυτών των συστημάτων μέσω της προσεκτικής βαθμονόμησης, του επαναληπτικού πειραματισμού και της εποικοδομητικής ανάδρασης ενισχύει τη συνολική απόδοση.Χρησιμοποιώντας ψύκτες και προστατευτικά καλύμματα, τυπικά μετά τη μέτρηση της θερμικής διάχυσης, ανοίγει το δρόμο για εκλεπτυσμένα σχέδια.

Συστήματα ελέγχου φωτισμού

Τα συστήματα ελέγχου φωτισμού αξιοποιούν το LM350 για να καλλιεργήσει τη διαχείριση της έντασης δυναμικής φωτός και την αποτελεσματική διασπορά ισχύος.Είτε σε ζεστές εγκαταστάσεις στο σπίτι είτε σε μεγάλες δημόσιες εκθέσεις, η ολοκλήρωσή της εξασφαλίζει την ομαλή διαμόρφωση φωτός.Μπορείτε συχνά να ασχοληθείτε με παράγοντες όπως η ενεργειακή απόδοση και η βελτιστοποίηση της φωτεινότητας, επιτυγχάνοντας μια ισορροπία μεταξύ λειτουργικότητας και άνεσης - μια επιδίωξη εμπλουτισμένη από συνεχιζόμενες αλληλεπιδράσεις και λεπτομερείς αξιολογήσεις της πραγματικής ανατροφοδότησης.

Συστήματα ρύθμισης θερμοκρασίας

Το LM350 συμβάλλει στα συστήματα ρύθμισης της θερμοκρασίας διατηρώντας ένα σταθερό θερμικό περιβάλλον, το οποίο χρησιμοποιείται σε περιβάλλοντα ευαίσθητα σε επιβλαβείς μετατοπίσεις θερμοκρασίας.Η εφαρμογή τέτοιων συστημάτων απαιτεί ένα μείγμα κατανόησης της θερμικής δυναμικής και της διαχείρισης της αλλαγής πρόβλεψης, των δεξιοτήτων που καλλιεργούνται μέσω της επιμελή παρακολούθησης και της ευαισθησίας για την υποστήριξη της ισορροπίας.

Συστήματα ρύθμισης μεταγωγής

Τα συστήματα ρύθμισης μεταγωγής εκμεταλλεύονται την ικανότητα του LM350 να παρέχει σταθερή τάση, ακόμη και κάτω από τις διακυμάνσεις των συνθηκών φορτίου.Ο ρόλος του έχει επιρροή στη διατήρηση της συνέπειας του συστήματος και της αποτελεσματικότητας της ενέργειας μέσα σε διαφορετικές εισροές ισχύος.Μπορείτε συχνά να χρησιμοποιείτε προσομοιώσεις για να προβλέψετε αντιδράσεις συστήματος σε διάφορα σενάρια φορτίου, οδηγώντας σε προληπτικές προσαρμογές που περιορίζουν το χρόνο διακοπής λειτουργίας.

Μονάδες φόρτισης μπαταριών

Με το LM350, η φόρτιση της μπαταρίας γίνεται πιο προγνωστική και ακριβής, εξασφαλίζοντας ότι τα επίπεδα τάσης και οι ροές ρεύματος είναι σωστά ισορροπημένες.Αυτό όχι μόνο εμποδίζει την υπερφόρτιση, αλλά επεκτείνει επίσης τη διάρκεια ζωής της μπαταρίας, ανοίγοντας το δρόμο για σταθερή απόδοση και μακροζωία.Η διευκόλυνση των αλληλεπιδράσεων ομαλών εξαρτημάτων και η ευθυγράμμιση των τροχιών φόρτισης με τη χημεία της μπαταρίας είναι οι εκτιμήσεις που εξελίσσονται μέσω συνεπών προσπαθειών ανασκόπησης και βαθμονόμησης.

Μεταβλητά πλαίσια τροφοδοσίας

Μέσα σε μεταβλητά πλαίσια τροφοδοσίας, το LM350 προσφέρει προσαρμόσιμη έξοδο προσαρμοσμένη σε διαφορετικές απαιτήσεις.Αυτή η προσαρμοστικότητα αποδεικνύεται χρήσιμη για εργαστηριακές διαμορφώσεις και περιβάλλοντα δοκιμών που απαιτούν μεταβλητότητα τάσης.Μπορείτε συνήθως να προωθήσετε τις στρατηγικές σχεδιασμού αρθρωτών σχεδιασμού για να υποστηρίξετε τις ταχείες αλλαγές και τις επαναλήψεις, την προώθηση της καινοτομίας και τη διεύρυνση των τεχνικών συνόλων δεξιοτήτων με την πάροδο του χρόνου.

Συστήματα διαχείρισης κινητήρα

Τα συστήματα διαχείρισης κινητήρα χρησιμοποιούν το LM350 για τη ρύθμιση της παροχής ισχύος, την ενίσχυση της αποτελεσματικότητας και την επέκταση της διάρκειας ζωής των κινητήρων.Η εστίαση έγκειται στην άμβλυνση των διακυμάνσεων της τάσης κατά τη διάρκεια των εργασιών, μια πρόκληση που παραδοσιακά αντιμετωπίζεται με εμπειρικές γνώσεις και τη σταδιακή πρόοδο των αλγορίθμων ελέγχου.Αυτή η μέθοδος όχι μόνο ενισχύει την απόδοση του συστήματος αλλά και προβλέπει και ανακουφίζει τα πιθανά σημεία άγχους.

Μηχανισμοί ρύθμισης θετικής τάσης

Λειτουργώντας ως ρυθμιστής θετικής τάσης, το LM350 εξασφαλίζει σταθερές εξόδους τάσης, οι οποίες χρησιμοποιούνται για συστήματα που απαιτούν ακριβείς συνθήκες τάσης.Η επίτευξη αξιοπιστίας σε αυτούς τους μηχανισμούς συχνά πραγματοποιείται μέσω της προληπτικής αντιμετώπισης προβλημάτων και της επιμελής εποπτείας του συστήματος που περιλαμβάνουν σχολαστική παρατήρηση και ευέλικτη προσαρμογή στις εξελισσόμενες επιχειρησιακές προκλήσεις.

Σύγκριση των LM350 και LM338

Παράμετρος	LM350	LM338
Σειρά	LM3XX	LM3XX
Ρεύμα εξόδου (max)	3α	5α
Τάση εξόδου	Ρυθμιζόμενο (1.25V έως 33V)	Ρυθμιζόμενο (1.25V έως 32V)
Εύρος τάσης εισόδου	Έως 35V	Έως 40V
Θερμική ρύθμιση	Ενσωματωμένος	Ενσωματωμένος
Διαρροή εξουσίας	Εξαρτάται από το ψύκτρο και το φορτίο	Εξαρτάται από το ψύκτρο και το φορτίο
Πακέτο	To-220, TO-3	To-220, TO-3
Αιτήσεις	Εφαρμογές μεσαίου ρεύματος	Εφαρμογές υψηλού ρεύματος
Βασικό πλεονέκτημα	Οικονομικά αποδοτικό για φορτία 3Α	Υψηλότερη ικανότητα ρεύματος (5Α)

Σύναψη

Ο ρυθμιστής ρυθμιζόμενης τάσης LM350 υποδεικνύει την αξιοπιστία και την προσαρμοστικότητα, καθιστώντας το απαιτούμενο στοιχείο τόσο για τα συστήματα βιομηχανικής κλίμακας όσο και για τα έργα DIY.Ο προσιτός σχεδιασμός, η υψηλή ικανότητα ρεύματος και η ευρεία περιοχή τάσης εξόδου υπογραμμίζουν την αξία της στη διατήρηση της σταθερότητας υπό ποικίλες συνθήκες.Με την κατανόηση των επιχειρησιακών αρχών της και την ενσωμάτωσή τους σε πρακτικά σχέδια, μπορείτε να ξεκλειδώσετε το πλήρες δυναμικό της.Η κυριαρχία του LM350 όχι μόνο ενισχύει την τεχνική επάρκεια, αλλά και ανοίγει καινοτόμες δυνατότητες στη ρύθμιση της τάσης και στη διαχείριση της ενέργειας.
