LM324 Συγκριτής: Εφαρμογές, Pinout και Circuits Εργάζονται

Αυτός ο οδηγός διερευνά το ολοκληρωμένο κύκλωμα LM324 (IC), ένα ευπροσάρμοστο τσιπ που περιέχει τέσσερις λειτουργικούς ενισχυτές.Γνωστή για την κατανάλωση χαμηλής ενέργειας, το LM324 προσφέρει εξαιρετική σταθερότητα και εύρος ζώνης, που λειτουργούν αποτελεσματικά με τάσεις τροφοδοσίας από 3,0 V έως 32 V. Το χαμηλό ρεύμα της, σε σύγκριση με ανταγωνιστές όπως το MC174, το καθιστά ιδανικό για ενεργειακές εφαρμογές.Η ικανότητα του LM324 να χειρίζεται τις περιοχές εισόδου μέχρι την αρνητική τάση τροφοδοσίας απλοποιεί το σχεδιασμό του κυκλώματος, αφαιρώντας την ανάγκη για επιπλέον προκατειλημμένη.Μπορεί να οδηγήσει τις εξόδους στην αρνητική σιδηροτροχιά, καθιστώντας το χρήσιμο σε ένα ευρύ φάσμα ηλεκτρονικών έργων.Αυτός ο οδηγός υπογραμμίζει τα χαρακτηριστικά του, όπως ο ρόλος του ως συγκριτής, και εξετάζει τη χρήση του σε προηγμένα ηλεκτρονικά συστήματα.

Κατάλογος

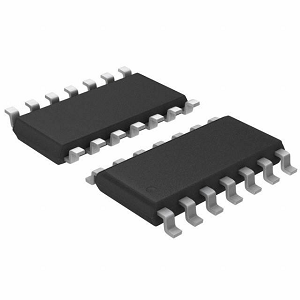

Ποιος είναι ο συγκριτής LM324;

Ένας συγκριτής είναι ένα συστατικό στα ηλεκτρονικά κυκλώματα, που έχει σχεδιαστεί για να συγκρίνει δύο επίπεδα τάσης, που συνήθως αναφέρονται ως V1 και V2.Η λειτουργία του είναι απλή: Όταν το V1 είναι μεγαλύτερη από το V2, η έξοδος είναι μηδενική, αλλά όταν το V2 υπερβαίνει το V1, η έξοδος μεταβαίνει σε καθορισμένη θετική τάση.Ο LM324 Ο λειτουργικός ενισχυτής χρησιμοποιείται συχνά ως συγκριτής λόγω της ευελιξίας και του αποτελεσματικού σχεδιασμού του.Ενσωματώνει στοιχεία όπως τάση αισθητήρα, τάση αναφοράς, τάση τροφοδοσίας (VCC), τερματικοί σταθμοί γείωσης και εξόδου, καθιστώντας την αξιόπιστη και πρακτική επιλογή για μια ποικιλία εφαρμογών.Η ικανότητα του LM324 να εκτελεί ακριβείς συγκρίσεις τάσης της επιτρέπει να παίζει ρόλο σε εργασίες όπως η ανίχνευση μηδενικής διασταύρωσης και η διαμόρφωση του πλάτους παλμού.Αυτές οι λειτουργίες είναι εξαιρετικές σε συστήματα όπου απαιτείται ακριβής διαφοροποίηση τάσης, καθιστώντας τον συγκριτή LM324 ένα σημαντικό εργαλείο στα σύγχρονα ηλεκτρονικά σχέδια.

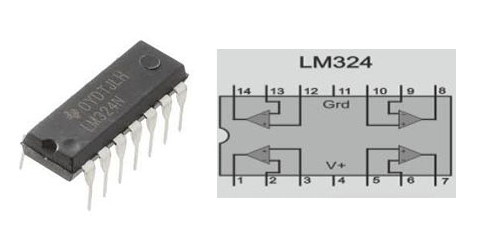

Διαμόρφωση ακροδέκτη LM324 Comparator

Καρφίτσα Αρ.	Όνομα καρφίτσας	Λειτουργία
1	Έξοδος 1	Έξοδος του πρώτου συγκριτή
2	Αναστροφή εισόδου 1	Αναστροφή της εισόδου του πρώτου συγκριτή
3	Μη-αντιστροφική είσοδος 1	Μη-αντιστροφική είσοδος του πρώτου συγκριτή
4	V+	Τάση τροφοδοσίας 5V
5	Μη αντιστροφική είσοδος 2	Μη-αντιστροφική είσοδος του δεύτερου συγκριτή
6	Αναστροφή εισόδου 2	Αναστροφή της εισόδου του δεύτερου συγκριτή
7	Έξοδος 2	Έξοδος του δεύτερου συγκριτή
8	Έξοδος 3	Έξοδος του τρίτου συγκριτή
9	Αναστροφή εισόδου 3	Αναστροφή της εισόδου του τρίτου συγκριτή
10	Μη αντιστροφική είσοδος 3	Μη-αντιστροφική είσοδος του τρίτου συγκριτή
11	ΑΕΔ	Εδαφος
12	Μη-αντιστροφική είσοδος 4	Μη αντιστημονική είσοδο του τέταρτου συγκριτή
13	Αναστροφή εισόδου 4	Αναστροφή της εισόδου του τέταρτου συγκριτή
14	Έξοδος 4	Έξοδος του τέταρτου συγκριτή

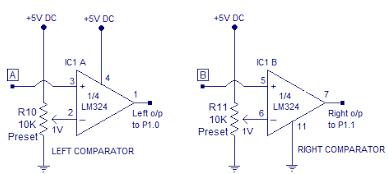

Σχεδιασμός κυκλώματος με συγκριτή LM324

Σχεδιάζοντας ένα κύκλωμα συγκριτή τάσης με τον επιχειρησιακό ενισχυτή LM324, απαιτώντας προσεκτική εξέταση των εξαρτημάτων και της διαμόρφωσής του.Συνήθως, χρησιμοποιούνται δύο αντιστάσεις 10K OHM για τη δημιουργία σταθερών τάσεων αναφοράς, εξασφαλίζοντας ακριβείς και αξιόπιστες ψηφιακές εξόδους.Οι εισόδους Α και Β, που προέρχονται από την έξοδο του κύκλου του αισθητήρα γραμμής, είναι ιδανικές για τη διατήρηση της ευαισθησίας στις μεταβαλλόμενες συνθήκες εισόδου.Οι αντιστάσεις βοηθούν στη σταθεροποίηση της τάσης αναφοράς, επιτρέποντας στη συγκριτή να λειτουργεί με συνέπεια, ακόμη και με διακυμάνσεις σημάτων εισόδου.

Σε αυτή τη ρύθμιση, οι κόμβοι Α και Β συνδέονται με τις εισόδους μη μετατροπής του LM324.Αυτή η διαμόρφωση μη αντιστροφής ενισχύει μόνο τη διαφορά θετικής τάσης μεταξύ των εισόδων, η οποία είναι ιδανική για εφαρμογές που απαιτούν ακριβή και ξεχωριστή ψηφιακή σηματοδότηση.Κάθε συγκριτής εντός του LM324 απαιτεί ακριβείς συνδέσεις εισόδου για να επιτευχθεί βέλτιστη απόδοση.Τα σήματα εξόδου από τους συγκριτές LM324 συνδέονται με τις θύρες μικροελεγκτή, επιτρέποντας την ομαλή επικοινωνία μεταξύ του συγκριτή και του μικροελεγκτή.Η σωστή χαρτογράφηση αυτών των συνδέσεων εξασφαλίζει την αποτελεσματική επεξεργασία δεδομένων και την απρόσκοπτη απόδοση του συστήματος.Με την προσεκτική κατεύθυνση των εξόδων, ο μικροελεγκτής μπορεί να λάβει λογικές αποφάσεις με ακρίβεια, διευκολύνοντας αξιόπιστες και καλά ρυθμιζόμενες λειτουργίες σε ένα ευρύ φάσμα πρακτικών εφαρμογών.

Πώς λειτουργεί ο συγκριτής LM324;

Οι λειτουργίες συγκριτή LM324 χρησιμοποιώντας τρεις από τους εσωτερικούς επιχειρησιακούς ενισχυτές του, που εργάζονται παράλληλα με εξαρτήματα όπως αντιστάσεις και πυκνωτές για να δημιουργήσουν ένα σύστημα που ανταποκρίνεται.Η λειτουργία του βασίζεται σε συγκρίσεις τάσης στους ακροδέκτες εισόδου.Όταν η τάση στον ακροδέκτη που δεν αντιστρέφει είναι χαμηλότερη από την τάση στο ακροδέκτη αναστροφής, η έξοδος μεταβαίνει σε χαμηλή κατάσταση, υποδεικνύοντας ότι δεν υπάρχει ροή ρεύματος.Από την άλλη πλευρά, όταν η τάση στο τερματικό που δεν αντιστρέφει ξεπεράσει εκείνη του ακροδέκτη αναστροφής, η έξοδος μετατοπίζεται σε υψηλό κράτος.Αυτή η συμπεριφορά είναι χρήσιμη σε εφαρμογές όπως η επεξεργασία σήματος, όπου η ανίχνευση και η ανταπόκριση στις αλλαγές τάσης είναι απαραίτητες για την αντιπροσωπεία διαφορετικών λογικών καταστάσεων ή συνθηκών.Το πλεονέκτημα του LM324 είναι το ενσωματωμένο εσωτερικό δίκτυο αντίστασης, το οποίο απλοποιεί το σχεδιασμό του κυκλώματος, αφαιρώντας την ανάγκη για εξωτερικές αντιστάσεις για τη διαχείριση των συνδέσεων τροφοδοσίας.Αυτό το χαρακτηριστικό μειώνει την πολυπλοκότητα του κυκλώματος, καθιστώντας το LM324 μια βολική επιλογή που επιδιώκει να εξορθολογίσει τα σχέδια PCB.Με την εξασφάλιση συνεπών επιδόσεων, ενώ ελαχιστοποιεί τις προκλήσεις σχεδιασμού, ο συγκριτής LM324 αποδεικνύεται ότι είναι ένα ευπροσάρμοστο και αποτελεσματικό στοιχείο για ένα ευρύ φάσμα εφαρμογών.

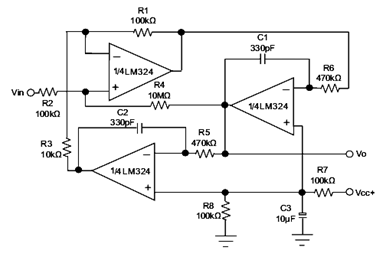

Εργασία του συγκριτή LM324

Χαρακτηριστικά του συγκριτή LM324

• Υψηλό κέρδος τάσης DC: Προσφέρει κέρδος 100 dB, εξασφαλίζοντας εξαιρετική ενίσχυση για ακριβή επεξεργασία σήματος.

• Ευρεία εύρος ζώνης: λειτουργεί αποτελεσματικά σε 1 MHz, κατάλληλο για διάφορες εφαρμογές.

• Ευέλικτο εύρος τροφοδοσίας: Υποστηρίζει τη λειτουργία ενιαίας τροφοδοσίας από 3V έως 32V, επιτρέποντας τη χρήση σε διάφορα σενάρια.

• Σταθερή λειτουργία: Διατηρεί συνεπή απόδοση παρά τις διακυμάνσεις της τάσης τροφοδοσίας, ιδανικά για περιβάλλοντα με ασταθή ισχύς.

• Τάση διαφορικής εισόδου: Επιτρέπει την τάση εισόδου να ισούται με την τάση τροφοδοσίας, υποστηρίζοντας μια επεκτατική ταλάντευση εξόδου από 0V σε (V+ - 1,5V) για μεγαλύτερη ακρίβεια.

• Χαμηλή κατανάλωση ενέργειας: κατάλληλη για ενεργειακά αποδοτικά σχέδια, επιτρέποντας την ενσωμάτωση σε συστήματα χαμηλής ισχύος χωρίς να διακυβεύεται η απόδοση.

• ευρείες περιοχές εισόδου και εξόδου: παρέχει ευελιξία για μια ποικιλία σχεδίων κυκλώματος, ενισχύοντας τη συμβατότητα με άλλα εξαρτήματα.

Πλεονεκτήματα του συγκριτή LM324

Διπλή λειτουργικότητα

Το LM324 ξεχωρίζει για την ικανότητά του να λειτουργεί τόσο ως συγκριτικός όσο και ως επιχειρησιακός ενισχυτής, παρουσιάζοντας εντυπωσιακή ευελιξία στον σχεδιασμό ηλεκτρονικού κυκλώματος.Αυτός ο διπλός ρόλος επιτρέπει στους μηχανικούς να χρησιμοποιούν το LM324 για πολλαπλούς σκοπούς μέσα σε ένα μόνο κύκλωμα, εξαλείφοντας την ανάγκη για πρόσθετα εξαρτήματα.Συνδυάζοντας αυτές τις λειτουργίες σε ένα IC, απλοποιεί τα σχέδια κυκλωμάτων, μειώνει τον αριθμό των εξαρτημάτων και εξορθολογεί τις διαδικασίες ανάπτυξης.Αυτή η ευελιξία είναι επωφελής σε έργα που απαιτούν ταχεία προσαρμογή πρωτοτύπων ή συχνών προσαρμογών σχεδιασμού, επιτρέποντας την αποτελεσματική διαχείριση των πόρων και ταχύτερα χρονοδιαγράμματα ανάπτυξης.

Υψηλό κέρδος για εφαρμογές ακριβείας

Ένα από τα βασικά πλεονεκτήματα του LM324 είναι το υψηλό κέρδος τάσης DC, το οποίο εξασφαλίζει αξιόπιστες επιδόσεις σε σύνθετα ηλεκτρονικά συστήματα.Αυτό το υψηλό κέρδος καθιστά ιδανικό για εφαρμογές που απαιτούν ακρίβεια, καθώς ενισχύει την επεξεργασία του σήματος και βελτιώνει την ακρίβεια των δεδομένων.Με τη διατήρηση της ακεραιότητας του σήματος, το LM324 προσφέρει συνεπή ποιότητα εξόδου, καθιστώντας την αξιόπιστη επιλογή τόσο για γενικές όσο και για προηγμένες ηλεκτρονικές εφαρμογές.

Ισχυρός και ανθεκτικός σχεδιασμός

Το LM324 είναι κατασκευασμένο με ανθεκτική δομή που εξασφαλίζει σταθερή λειτουργία υπό ποικίλες περιβαλλοντικές συνθήκες.Η ανθεκτικότητα και η προσαρμοστικότητά του το καθιστούν κατάλληλο για χρήση σε διαφορετικές ρυθμίσεις, από τυπικά ηλεκτρονικά έργα σε εξειδικευμένα συστήματα υψηλής απόδοσης.Αυτός ο ισχυρός σχεδιασμός επιτρέπει να βασίζεστε στο LM324 για συνεπή αποτελέσματα, ακόμη και σε προκλητικές συνθήκες, εδραιοποιώντας το ρόλο του ως ένα ευπροσάρμοστο και αξιόπιστο στοιχείο στα σύγχρονα ηλεκτρονικά.

Εφαρμογές του συγκριτή LM324

Συστήματα που βασίζονται σε αισθητήρες και ρομποτική

Ο συγκριτής LM324 χρησιμοποιείται ευρέως σε εφαρμογές που βασίζονται στον αισθητήρα, όπως ρομπότ που ακολουθούν τη γραμμή.Η ικανότητά του να επεξεργάζεται τα δεδομένα του αισθητήρα με ακρίβεια το καθιστά εξαιρετικό για αυτόνομα συστήματα.Η ευελιξία του LM324 στον χειρισμό των τάσεων εισόδου και της σταθερής λειτουργίας εξασφαλίζει αξιόπιστες επιδόσεις, καθιστώντας την ιδανική επιλογή για ρομποτικές και περιβαλλοντικές ρυθμίσεις παρακολούθησης.

Επεξεργασία σήματος και κυκλώματα ταλαντωτή

Το LM324 παίζει ρόλο στις εργασίες επεξεργασίας σήματος.Η χρήση του σε ταλαντωτές επιτρέπει την ακριβή δημιουργία συχνότητας για συστήματα επικοινωνίας και άλλες τεχνολογίες που βασίζονται σε σήματα.Το LM324 λειτουργεί αποτελεσματικά ως ενισχυτής, ενισχύοντας τα ηχητικά και οπτικά σήματα για εφαρμογές πολυμέσων υψηλής ποιότητας.

Πρωτότυπα και εκπαιδευτική χρήση

Οι μηχανικοί χρησιμοποιούν συχνά το LM324 κατά τη διάρκεια των πρωτότυπων λόγω της οικονομικής προσιότητας, της αξιοπιστίας και της ευκολίας χρήσης.Η συνεπής απόδοσή του επιτρέπει τον πειραματισμό με τα καινοτόμα σχέδια κυκλωμάτων, καθιστώντας το αγαπημένο τόσο σε περιβάλλοντα έρευνας όσο και σε αναπτυξιακά περιβάλλοντα.Ομοίως, η απλή λειτουργικότητά του καθιστά ένα πολύτιμο εργαλείο διδασκαλίας για τους μαθητές που μαθαίνουν για συγκριτές και επιχειρησιακούς ενισχυτές.

Ηλεκτρονικά γενικής χρήσης

Το LM324 ενσωματώνεται συχνά σε τυπικά ηλεκτρονικά σχέδια, όπως ανορθωτές και ενισχυτές γενικής χρήσης.Η ευελιξία του επιτρέπει να ενσωματωθεί απρόσκοπτα σε κυκλώματα που απαιτούν ακρίβεια και σταθερότητα, τροφοδοτώντας ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών.
