Ρυθμιστής τάσης LM317T: εναλλακτικές λύσεις, pinout και φύλλο δεδομένων

Αυτό το άρθρο διερευνά τον ρυθμιστή τάσης LM317T, ένα ευπροσάρμοστο στοιχείο γνωστό για την ικανότητά του να ρυθμίζει τις έξοδοι τάσης από 1,2V σε 37V.Χρησιμοποιείται ευρέως σε μια ποικιλία ηλεκτρονικών έργων, το LM317T συνδυάζει την απλότητα και την αποτελεσματική απόδοση.Ο σχεδιασμός του υποστηρίζει την εύκολη ενσωμάτωση για να ανταποκριθεί αποτελεσματικά σε διαφορετικές απαιτήσεις εφαρμογής με ακρίβεια.

Κατάλογος

Ποιος είναι ο ρυθμιστής τάσης LM317T;

Ο LM317T Ξεχωρίζει ως ένας εξαιρετικά προσαρμόσιμος ρυθμιστής τάσης που εγκλείζεται σε ένα πακέτο TO-220, γνωστός για τον απλό σχεδιασμό και την εντυπωσιακή απόδοση στη διαχείριση των θετικών εξόδων τάσης.Μπορεί να φιλοξενήσει ρεύματα μεγαλύτερα από 1,5Α, χαλάρωση της διαχείρισης ισχύος χρησιμοποιώντας ένα αντίσταση διαχωριστή για ακριβή ρύθμιση τάσης.Αυτή η δυνατότητα υποστηρίζει ένα εύρος ευρείας τάσης, μειώνοντας την ανάγκη για πολλαπλούς σταθερούς ρυθμιστές.Το LM317T χαρακτηρίζεται από χαρακτηριστικά που υποστηρίζουν την αποτελεσματική ρύθμιση ισχύος.Η ικανότητά του στη διατήρηση μιας σταθερής τάσης εξόδου παρά τις μεταβλητές συνθήκες εισόδου υπογραμμίζει την αποτελεσματικότητά της.Όταν χρησιμοποιείτε το LM317T, η θερμική προστασία υπερφόρτωσης και η προστασία βραχυκυκλώματος, παρέχοντας συνεπή απόδοση και ανθεκτικότητα ακόμη και σε απαιτητικά περιβάλλοντα.Το LM317T ενσωματώνεται συχνά σε κυκλώματα τροφοδοσίας για συσκευές με ποικίλες απαιτήσεις τάσης.Ο απλός σχεδιασμός του επιτρέπει εύκολες προσαρμογές και συντήρηση, προσφέροντας οφέλη σε εκπαιδευτικά περιβάλλοντα και πειραματικές ρυθμίσεις.

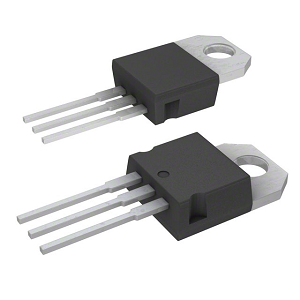

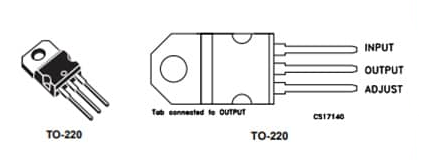

Διαμόρφωση ακίδων LM317T

Καρφίτσα όχι	Όνομα καρφίτσας	Περιγραφή
1	Προσαρμόζω	Αυτός ο ακροδέκτης ρυθμίζει την τάση εξόδου
2	Τάση εξόδου (vout)	Η ρυθμιζόμενη τάση εξόδου που ρυθμίζεται από τον προσαρμοσμένο πείρο μπορεί να ληφθεί από αυτήν την καρφίτσα
3	Τάση εισόδου (VIN)	Δίνεται η τάση εισόδου που πρέπει να ρυθμιστεί Αυτή η καρφίτσα

Σύμβολο και αποτύπωμα LM317T

Χαρακτηριστικά του LM317T

Εύρος ρυθμιζόμενης τάσης

Μια εντυπωσιακή πτυχή του LM317T είναι η ρυθμιζόμενη τάση της από 1,2V έως 37V, η οποία εξυπηρετεί τις εφαρμογές που χρειάζονται διαχείριση τάσης με λεπτόκοκκο.Αυτή η ευελιξία απευθύνεται σε πολλές ηλεκτρονικές εφαρμογές, μειώνοντας τις επιπλοκές του σχεδιασμού.

Τρέχουσα ικανότητα χειρισμού

Με υποστήριξη για ρεύματα άνω των 1,5Α, το LM317T είναι προσαρμοσμένο για κυκλώματα υψηλής ζήτησης, με έμφαση στη διατήρηση της σταθερότητας σε διαφορετικές ανάγκες ισχύος.Αυτό το χαρακτηριστικό συμβάλλει στην απρόσκοπτη λειτουργία της συσκευής, καθιστώντας το ένα αξιόλογο στοιχείο όπου οι απαιτήσεις ισχύος είναι απρόβλεπτες.

Ακρίβεια στη ρύθμιση

Το LM317T υπερέχει στη διατήρηση μιας σφιχτής γραμμής και ρύθμισης φορτίου στο 0,1%, ελαχιστοποιώντας τη μεταβλητότητα τάσης που θα μπορούσε να διαταράξει ή να υποβαθμίσει τα ευαίσθητα εξαρτήματα.

Ευέλικτη λειτουργία τάσης

Ο σχεδιασμός πλωτής τάσης του LM317T ενισχύει την ευελιξία της διάταξης του κυκλώματος, υποστηρίζοντας τη χρήση του σε σενάρια αρνητικής τάσης χωρίς να απαιτεί πολύπλοκες διαμορφώσεις.Αυτή η δυνατότητα γίνεται επωφελής όταν οι πολλαπλοί ρυθμιστές ενσωματώνονται σε ένα μόνο σύστημα.

Χαρακτηριστικά διασφάλισης

Εξοπλισμένο με προστασία υπερέκρασης, θερμικό τερματισμό και έλεγχο SOA, το LM317T προσφέρει ισχυρές διασφαλίσεις, ενισχύοντας την ακεραιότητα του συστήματος έναντι κοινών απειλών όπως βραχυκυκλώματα και υπερθέρμανση.Μέσα από αυτά τα χαρακτηριστικά, πολλοί δημιουργούν ένα αρμονικό μείγμα καινοτομίας και αξιοπιστίας, οδηγώντας την απόδοση του προϊόντος και τη μακροζωία.

Τεχνικές προδιαγραφές LM317T

Τύπος	Παράμετρος
Κατάσταση κύκλου ζωής	Ενεργό (τελευταία ενημέρωση: πριν από 7 μήνες)
Επικοινωνία	Κασσίτερος
Τύπος τοποθέτησης	Με τρύπα
Αριθμός καρφίτσες	3
Αναγνωριστικό πακέτου κατασκευαστή	0015988_TYPEA_REV_T
Συσκευασία	Σωλήνας
Κωδικός JESD-609	Ε3
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Κώδικας ECCN	Ear99
Αριθμός λειτουργιών	1
Αριθμός εξαρτήματος βάσης	LM317
Αριθμός εξόδων	1
Τάση εξόδου	37V
Εργοστασιακός χρόνος παράδοσης	24 εβδομάδες
Βουνό	Με τρύπα
Πακέτο / θήκη	Έως 220-3
Βάρος	2.299807G
Θερμοκρασία λειτουργίας	0 ° C ~ 125 ° C
Ανοχή	5%
Κατάσταση μέρους	Ενεργός
Αριθμός τερματισμών	3
Θέση τερματικού	ΜΟΝΟΚΛΙΝΟ
Τερματικός σταθμός	2,54 χιλιοστά
Αρίθμηση καρφίτσες	3
Τάση - είσοδος (μέγιστο)	40V
Τύπος εξόδου	Ευκανόνιστος
Ρεύμα μέγιστης εξόδου	1.5α
Μέγιστη τάση εξόδου	37V
Ελάχιστη τάση εισόδου	4.2V
PSRR	80dB ~ 85dB (120Hz)
Ελάχιστη τάση εξόδου	1.2V
Υψος	9,15 χιλιοστά
Πλάτος	4,6 χιλιοστά
Σκλήρυνση ακτινοβολίας	Οχι
Αμόλυβδος	Αμόλυβδος
Διαμόρφωση εξόδου	Θετικός
Αριθμός ρυθμιστικών αρχών	1
Χαρακτηριστικά προστασίας	Πάνω από το ρεύμα, πάνω από τη θερμοκρασία
Τάση αναφοράς	1.25V
Αναλογία απόρριψης τροφοδοσίας (PSRR)	80dB
Μήκος	10,4 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Κατάσταση ROHS	Συμβατό με ROHS3

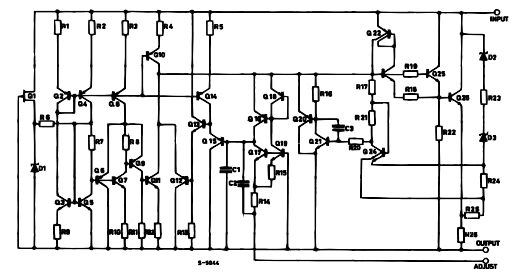

Σχηματικό διάγραμμα LM317T

Εναλλακτικές λύσεις για το LM317T

Αριθμός μέρους	Περιγραφή	Κατασκευαστής
LM317KC	3/4 PIN 1.5A Ρυθμιζόμενος ρυθμιστής θετικής τάσης 3 έως 220 0 έως 125	Τέξας όργανα
LM317T#PBF	IC VREG 1.2 V-37 V Ρυθμιζόμενος θετικός ρυθμιστής, PSFM3, Πλαστικό, TO-220, 3 PIN, Ρυθμιζόμενο θετικό τυποποιημένο ρυθμιστή μονής εξόδου	Γραμμική τεχνολογία
LM317T/NOPB	IC VREG 1.2 V-37 V Ρυθμιζόμενος θετικός ρυθμιστής, PSFM3, ROHS συμβατό, πλαστικό, to-220, 3 pin, ρυθμιζόμενη θετική μοναδική έξοδο Κανονικός ρυθμιστής	Εθνική Εταιρεία Semiconductor
LM317T2	1.2 ρυθμιζόμενος θετικός ρυθμιστής V-37V, PSFM3, πλαστικό, To-220, 3 pin	Σε ημιαγωγό

Πρόσθετα ισοδύναμα LM317T περιλαμβάνουν:LM317EMP,LM317AEMP,LM317Lidr, LM317LMX, και άλλοι.

Πού και πώς να χρησιμοποιήσετε το LM317;

Ευπροσάρμοστος έλεγχος ισχύος με μεταβλητή τάσμα

Το LM317 βρίσκει εκτεταμένη χρήση σε εφαρμογές τροφοδοσίας μεταβλητής τάσης λόγω της ικανότητάς του να ρυθμίζει τα επίπεδα τάσης εξόδου.Σε εκπαιδευτικά περιβάλλοντα και ηλεκτρονικά εργαστήρια, υποστηρίζει την ανάπτυξη και δοκιμή διαφορετικών κυκλωμάτων.Με μια ευέλικτη έξοδο κυμαίνεται από 1,25V έως 37V, απολαύστε ένα ευρύ φάσμα δυνατοτήτων.

Απλοποιημένες λύσεις υπερέντασης με τρέχοντες περιορισμούς

Για εφαρμογές που απαιτούν τον τρέχοντα περιορισμό, το LM317 παρέχει μια αποτελεσματική και απλή προσέγγιση.Αυτό το χαρακτηριστικό αποδεικνύεται ευεργετικό σε φορτιστές μπαταριών και συστήματα διαχείρισης ισχύος όπου απαιτείται η διασφάλιση της υπερέντασης.Με την εισαγωγή μιας αντίστασης σε σειρά με την έξοδο, ο ρυθμιστής εξασφαλίζει ότι το ρεύμα διατηρείται εντός ασφαλών ορίων, διατηρώντας τόσο την πηγή ενέργειας όσο και τις συνδεδεμένες συσκευές.Μια τέτοια μέθοδος ενισχύει αξιοσημείωτα τη μακροζωία και την αξιοπιστία της συσκευής.

Ακριβής έλεγχος σε εφαρμογές ελεγκτή κινητήρα

Η προσαρμοστικότητα του LM317 επεκτείνει τη χρησιμότητά του σε ελεγκτές κινητήρα, όπου ρυθμίζει την τάση για τους κινητήρες DC στη ρομποτική και τις ρυθμίσεις αυτοματισμού, προσφέροντας ακριβή έλεγχο ταχύτητας κινητήρα.Αυτός ο ρυθμιστής διευκολύνει τις ομαλές μεταβάσεις στην επιτάχυνση και την επιβράδυνση, η οποία χρησιμοποιείται ιδιαίτερα για εφαρμογές που απαιτούν ακριβείς κινήσεις, όπως σε ρομποτικά όπλα ή μηχανήματα CNC.Η αποτελεσματικότητά του στην παροχή σταθερής λειτουργίας κινητήρα υπό τις μεταβαλλόμενες συνθήκες φορτίου τονίζει την πρακτικότητα της σε ποικίλα βιομηχανικά σενάρια.

Αξιολόγηση των εκτιμήσεων τάσης εγκατάλειψης

Παρά τα ισχυρά χαρακτηριστικά της, η τάση εγκατάλειψης 2,5V του LM317 απαιτεί προσεκτική αξιολόγηση.Αυτή η πτυχή ενδεχομένως επηρεάζει την εφαρμογή της σε σενάρια χαμηλής τάσης, όπου το διαφορικό εισόδου-εξόδου πρέπει να είναι ελάχιστη.Πρέπει να επαληθεύσετε ότι η τάση εισόδου ξεπερνά την επιθυμητή έξοδο τουλάχιστον από αυτή την τιμή εγκατάλειψης για να εξασφαλίσει αποτελεσματική λειτουργία.Σε περιπτώσεις όπου η τάση εγκατάλειψης μπορεί να περιορίσει τη λειτουργικότητα, λαμβάνοντας υπόψη τους εναλλακτικούς ρυθμιστές χαμηλής πτώσης (LDO) θα μπορούσαν να είναι πιο κατάλληλοι, εξισορροπώντας τις τεχνικές ανάγκες με δημιουργικές λύσεις.

Ενισχυμένος ρόλος στην ηλεκτρονική καταναλωτή

Το LM317 βρίσκει ευρεία χρήση σε διάφορα ηλεκτρονικά ηλεκτρονικά στοιχεία, όπως PCS και DVD players.Η αξιοπιστία και η απλότητα της προσβάλλουν τις εργασίες ρύθμισης της ισχύος, που εκτείνονται από την παροχή ισχύος σε λογικά κυκλώματα για τη σταθεροποίηση της τάσης για ευαίσθητα εξαρτήματα.Αυτή η ευελιξία υπογραμμίζει το ρόλο του LM317 στην ενίσχυση της απόδοσης και της αξιοπιστίας της συσκευής, συμβάλλοντας στην αδιάλειπτη λειτουργία των οικιακών συσκευών.

Εφαρμογές κυκλώματος LM317

Ρύθμιση τάσης

Η ρυθμιζόμενη ικανότητα εξόδου του LM317 της επιτρέπει να διατηρεί συνεπή έξοδο τάσης παρά τις διακυμάνσεις της τάσης εισόδου ή των συνθηκών φορτίου, εξασφαλίζοντας ότι οι ευαίσθητες ηλεκτρονικές συσκευές λειτουργούν αξιόπιστα.Η ρύθμιση της τάσης παίζει ρόλο σε εφαρμογές όπως φορτιστές μπαταριών και φορητές συσκευές.Ένα σταθερό επίπεδο τάσης μπορεί να επεκτείνει τη διάρκεια ζωής της μπαταρίας και να ενισχύσει την απόδοση της συσκευής.

Τρέχων περιοριστικός

Ο περιορισμός του ρεύματος είναι το κλειδί για την πρόληψη των συνθηκών υπερέκρασης που θα μπορούσαν να βλάψουν τα εξαρτήματα κυκλώματος.Με την αυτόματη προσαρμογή για τη διαχείριση της τρέχουσας ροής, χρησιμεύει ως αποτελεσματική ασπίδα ενάντια σε ακούσια σενάρια υψηλού ρεύματος.Σε πρακτικές ρυθμίσεις, απαιτείται σε κυκλώματα που ενσωματώνουν μια ποικιλία εξαρτημάτων με διαφορετικές ρεύμα αξιολογήσεις, διατηρώντας ασφαλή και βέλτιστη λειτουργία χωρίς υπερθέρμανση ή αποτυχία.

Προστασία πολικότητας

Η προστασία πολικότητας αντιμετωπίζει κοινά ζητήματα όπως λανθασμένες συνδέσεις τροφοδοσίας που συναντώνται συχνά κατά τη διάρκεια των πρωτότυπων προϊόντων ή των ρουτίνα προσαρμογών.Ο σχεδιασμός και η συντήρηση του κυκλώματος δείχνουν την αξία της προστασίας της πολικότητας στην εξασφάλιση της μακροπρόθεσμης ανθεκτικότητας και της αξιόπιστης απόδοσης υπό ποικίλες επιχειρησιακές συνθήκες.

Πακέτο για LM317T

Πληροφορίες πακέτου TO-220 (μονής μέτρησης)

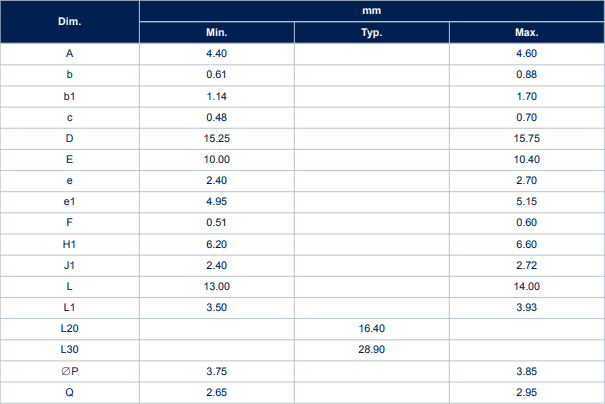

Μηχανικά δεδομένα TO-220 (μονής μέτρησης)

Πληροφορίες κατασκευαστή LM317T

Η Stmicroelectronics βρίσκεται εμφανώς εντός της βιομηχανίας ημιαγωγών, εμπλουτίζοντας την ανάπτυξη και τη δημιουργικότητα του συστήματος στην τεχνολογία Chip (SOC).Ο αντίκτυπος της εταιρείας εκτείνεται σε διάφορες εφαρμογές μικροηλεκτρονικής, επηρεάζοντας τις παγκόσμιες βιομηχανίες και προωθώντας την ανάμειξη διαφόρων τεχνολογιών.Η Stmicroelectronics είναι γνωστή για την πρόοδό της σε λύσεις SOC, συγχωνεύοντας διάφορες λειτουργίες σε ένα μόνο τσιπ.Αυτή η ενσωμάτωση αποσκοπεί στην ενίσχυση της απόδοσης, στη μείωση της χρήσης ισχύος και στη συρρίκνωση του συνολικού μεγέθους του συστήματος.Η δέσμευση της Stmicroelectronics στην καινοτομία ωθεί την εξερεύνηση νέων περιοχών στη μικροηλεκτρονική, ενθαρρύνοντας τη συνεχή ανάπτυξη ικανοτήτων.Οι πρωτοβουλίες έρευνας και ανάπτυξης όχι μόνο στοχεύουν στην ενίσχυση των σημερινών τεχνολογιών αλλά και στη διαμόρφωση νέων μοντέλων που αντιμετωπίζουν σύγχρονα ζητήματα όπως η αειφόρο ανάπτυξη και η διατήρηση της ενέργειας.

Φύλλο δεδομένων PDF

Φύλλα δεδομένων LM317T:

LM217, LM317.PDF
