Ρυθμιστής τάσης LM317K (1.2V-37V): Pinout, πλήρης κατανομή δεδομένων και βασικές εφαρμογές

Σε αυτό το άρθρο, θα διερευνήσουμε ένα ισχυρό εργαλείο στη ρύθμιση της τάσης το LM317K.Αυτός ο ρυθμιζόμενος ρυθμιστής τάσης έχει σχεδιαστεί για να παρέχει πάνω από 1,5α ρεύματος φορτίου, προσφέροντας παράλληλα μια ευρεία τάση εξόδου που κυμαίνεται από 1,2V έως 37V.Η προσαρμοστικότητά του καθιστά ένα απαιτούμενο στοιχείο για διάφορες εφαρμογές, από την τροφοδοσία συστημάτων μικροελεγκτή χαμηλής τάσης για τη διαχείριση κυκλωμάτων υψηλής ισχύος.Η ικανότητα του LM317K να τελειώνει την έξοδο τάσης με απλό απλό διαιρέτη αντιστάσεων επιτρέπει πιο αποτελεσματικές ροές εργασίας κατά τη διάρκεια των πρωτότυπων και της ανάπτυξης, μειώνοντας την ανάγκη για πολλαπλές τροφοδοσίες.

Κατάλογος

Επισκόπηση LM317K

Ο LM317K, ένα ευέλικτο μονολιθικό ολοκληρωμένο κύκλωμα, προσφέρεται σε διάφορα πακέτα όπως TO-220, Isowatt220, TO-3 και D2 PAK.Σχεδιασμένο για να λειτουργεί ως θετικός ρυθμιζόμενος ρυθμιστής τάσης, αυτή η συσκευή διαθέτει την ικανότητα να παραδίδει πάνω από 1,5α ρεύματος φορτίου με τάση εξόδου ρυθμιζόμενη μεταξύ 1,2V και 37V.Με τη χρήση ενός απλού διαιρέτη αντίστασης για να ρυθμίσετε την τάση εξόδου, το LM317K εξορθολογεί τη διαδικασία για εσάς, μειώνοντας την εξάρτηση από πολλούς σταθερούς ρυθμιστές.

Αυτή η συσκευή υπερέχει σε σενάρια όπου η ακριβής ρύθμιση της τάσης είναι απαραίτητη.Σε τροφοδοτικά για ηλεκτρονικές συσκευές, η διατήρηση μιας σταθερής τάσης είναι ένας ακρογωνιαίος λίθος για την απόδοση και τη μακροζωία.Η ευελιξία του LM317K του επιτρέπει να εξυπηρετεί ένα ευρύ φάσμα συσκευών, τοποθετώντας το ως μια οικονομικά αποδοτική και αποτελεσματική επιλογή για εσάς.Το ευρύ φάσμα τάσης εισόδου και αξιοσημείωτη ικανότητα χειρισμού ρεύματος επιτρέπουν απρόσκοπτη ενσωμάτωση σε υπάρχοντα συστήματα.Για παράδειγμα, σε σενάρια φόρτισης μπαταριών, η εξασφάλιση σταθερής και ρυθμιζόμενης παραγωγής μπορεί να ενισχύσει σημαντικά την αποτελεσματικότητα της φόρτισης και να παρατείνει τη διάρκεια ζωής της μπαταρίας.Η ευκολία με την οποία η τάση εξόδου μπορεί να τροποποιηθεί χρησιμοποιώντας έναν διαιρέτη αντίστασης υπογραμμίζει την πρακτική χρησιμότητά του, ευθυγραμμίζοντας με τις ανάγκες διαφόρων εφαρμογών, τόσο απλών όσο και πολύπλοκων.

Η επιχειρησιακή αποτελεσματικότητα είναι ένα εμπορικό σήμα του LM317K, που εγγυάται αξιόπιστες επιδόσεις υπό ποικίλες συνθήκες φορτίου.Αυτή η αποτελεσματικότητα συμβάλλει στην επέκταση της λειτουργικής ζωής των ηλεκτρονικών συστημάτων, μειώνοντας έτσι την ανάγκη συχνής επισκευής και συντήρησης.Μια αξιοσημείωτη πτυχή της αποτελεσματικότητάς του είναι οι μηχανισμοί θερμικής ρύθμισης και προστασίας που ενσωματώνονται στο σχεδιασμό του, προστατεύοντας τα εξαρτήματα από πιθανές ζημιές λόγω υπερθέρμανσης και ενίσχυσης της συνολικής ευρωστίας και αξιοπιστίας του συστήματος.

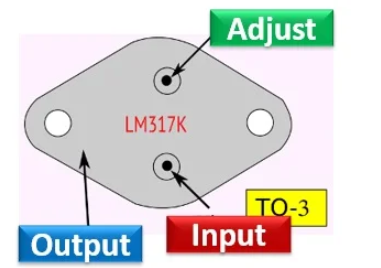

Διαμόρφωση ακροδέκτη του LM317K

Μοντέλα σχεδιασμού LM317K

Ηλεκτρικό σύμβολο του LM317K

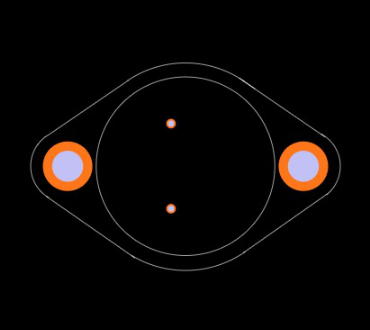

Το αποτύπωμα του σκάφους του LM317K

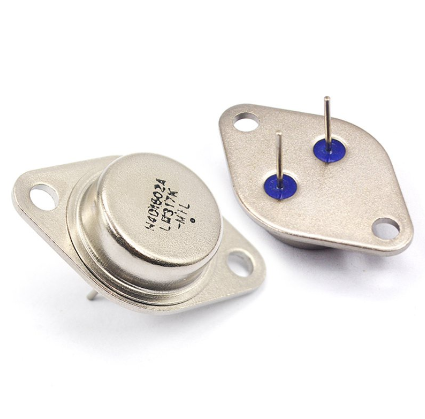

3D απεικόνιση του LM317K

Βασικά χαρακτηριστικά του LM317K

Χαρακτηριστικό	Περιγραφή
Εύρος τάσης εξόδου	1.2V έως 37V
Ρεύμα εξόδου	Πάνω από 1,5α
Ρύθμιση γραμμής και φόρτωσης	0,10%
Επιπλέουσα λειτουργία	Κατάλληλο για εφαρμογές υψηλής τάσης
Μηχανισμοί προστασίας	Τρέχουσα περιοριστική, θερμική διακοπή και ασφαλής λειτουργία Έλεγχος περιοχής (SOA)

Τεχνικές προδιαγραφές

Τύπος	Παράμετρος
Βουνό	Με τρύπα
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	TO-204AA, TO-3
Αριθμός καρφίτσες	2
Βάρος	6.40101G
Θερμοκρασία λειτουργίας	0 ° C ~ 125 ° C
Συσκευασία	Ογκος
Ανοχή	5%
Κωδικός JESD-609	Ε3
Κατάσταση μέρους	Απηρχαιωμένος
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Αριθμός τερματισμών	3
Κώδικας ECCN	Ear99
Τερματικό τελείωμα	Ματ κασσίτερος (SN)
Μέθοδος συσκευασίας	ΣΩΛΗΝΑΣ
Θέση τερματικού	ΚΑΤΩ ΜΕΡΟΣ
Τερματικό έντυπο	Καρφίτσα/πείρος
Αριθμός λειτουργιών	1
Αριθμός εξαρτήματος βάσης	LM317
Αρίθμηση καρφίτσες	2
Αριθμός εξόδων	1
Τάση - είσοδος (μέγιστο)	40V
Τάση εξόδου	37V
Τύπος εξόδου	Ευκανόνιστος
Ρεύμα μέγιστης εξόδου	1.5α
Διαμόρφωση εξόδου	Θετικός
Μέγιστη τάση εξόδου	37V
Αριθμός ρυθμιστικών αρχών	1
Ελάχιστη τάση εισόδου	4.2V
Χαρακτηριστικά προστασίας	Πάνω από το ρεύμα, πάνω από τη θερμοκρασία
PSRR	80dB ~ 65dB (120Hz)
Τάση αναφοράς	1.3V
Ελάχιστη τάση εξόδου	1.2V
Αναλογία απόρριψης τροφοδοσίας (PSRR)	80dB
Υψος	8,7 χιλιοστά
Μήκος	39,5 χιλιοστά
Πλάτος	26,2 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμβατό με ROHS3
Αμόλυβδος	Αμόλυβδος

Διάγραμμα επιχειρησιακών αρχών LM317K

Υποκατάστατα LM317K

Αριθμός μέρους	Περιγραφή	Κατασκευαστής
Κυκλώματα IP117AHVSMD05	Ρυθμιζόμενος θετικός πρότυπος ρυθμιστής, 1,25V Min, 60V Max, CBCC3, Ceramic, SMD-05, 3 PIN	Αντιστάσεις ηλεκτρονικών TT
M38510/11704SyxPower Circuits	1.2 Ρυθμιζόμενος θετικός ρυθμιστής V-37V, MBFM2	Τέξας όργανα
Κυκλώματα IP117AHVIGPOWER	1.25 ρυθμιζόμενος θετικός ρυθμιστής V-60V, MSFM3, Απομονωμένο, έως-257, 3 pin	Ηλεκτρονική ισχύς TT και Hybrid / Semelab Limited
OM1320STMPBFPower Circuits	Ρυθμιζόμενος θετικός πρότυπος ρυθμιστής, 1,2V Min, 37V Max, MSFM3, απομονωμένο, ερμητικό σφραγισμένο, έως 257, 3 ακροδέκτες	Διεθνής ανορθωτής
7703405tapower κυκλώματα	Ρυθμιστής, 1 έξοδος, διπολική	Infineon Technologies Ag
OM1321stMPower Circuits	Ρυθμιζόμενος θετικός πρότυπος ρυθμιστής, 1,2V Min, 57V Max, Bipolar, MSFM3, TO-257, 3 PIN	Omnirel Corp
Τα κυκλώματα LM317AHVKR1POW	Ρυθμιζόμενος θετικός ρυθμιστής, MBFM2, TO-3, 3 PIN	Ηλεκτρονική ισχύς TT και Hybrid / Semelab Limited
Κυκλώματα IP117HVRPower	Ρυθμιζόμενος θετικός πρότυπος ρυθμιστής, 1,25V Min, 60V Max, MBFM2, TO-66, 2 PIN	Αντιστάσεις ηλεκτρονικών TT
Κυκλώματα IP117HVSMD1Power	1.25 ρυθμιζόμενος θετικός ρυθμιστής V-60V, CBCC3, κεραμικό, SMD-1, 3 PIN	Ηλεκτρονική ισχύς TT και Hybrid / Semelab Limited

Μέγιστες αξιολογήσεις LM317K

Σύμβολο	Παράμετρος	Αξία	Μονάδα
Vi -o	Διαφορική τάση εισόδου-εξόδου	40	V
IO	Ρεύμα εξόδου	Εσωτερικά περιορισμένος	-
Τop​	Θερμοκρασία λειτουργίας για:		° C
	LM117	-55 έως 150
	LM217	-25 έως 150
	LM317	0 έως 125
Π.μικρό παιδί​	Διαρροή εξουσίας	Εσωτερικά περιορισμένος	-
ΤSTG​	Θερμοκρασία αποθήκευσης	-65 έως 150	° C

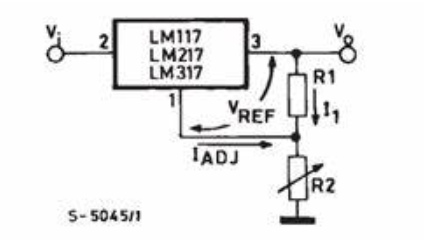

LM317K Βασική Ρυθμιζόμενη Ρύθμιση Ρυθμιστικής Ρύθμισης

Προηγμένες χρήσεις του LM317K

Ο ρυθμιστής τάσης LM317K παρουσιάζει αξιοσημείωτη ευελιξία λόγω της εσωτερικής τάσης αναφοράς του 1,25V, που δημιουργείται μεταξύ των ακροδεκτών εξόδου και ρύθμισης.Αυτή η διαμόρφωση επιτρέπει σε ένα σταθερό ρεύμα να ρέει μέσω ενός εξωτερικού διαιρέτη αντίστασης, ρυθμίζοντας την τάση εξόδου (VO) ως VO = VREF (1 + R2/R1) + IADJ R2.Συγκεκριμένα, η συσκευή ελαχιστοποιεί τον όρο IADJ (100μa max) για να διατηρηθεί η συνέπεια ανεξάρτητα από τις αλλαγές φορτίου και γραμμής, συχνά με αποτέλεσμα το IADJ R2 να είναι αμελητέο.Αυτός ο εγγενής σχεδιασμός εξασφαλίζει την αξιοπιστία του LM317K σε ποικίλα σενάρια εφαρμογής.

Ευελιξία στη ρύθμιση της τάσης

Ένα βασικό χαρακτηριστικό του LM317K είναι η ικανότητά του να επιστρέφει όλο το ρεύμα το ρεύμα στον ακροδέκτη εξόδου.Αυτό απαιτεί ένα ελάχιστο ρεύμα φορτίου για να αποφευχθεί η αύξηση της τάσης, παίζοντας ενεργό ρόλο στη σταθεροποίηση των συστημάτων που είναι ευαίσθητα σε απρόβλεπτες διακυμάνσεις τάσης.Ως πλωτός ρυθμιστής, το LM317K μπορεί να χειριστεί δεξιό τρόπο προμήθειες υψηλής τάσης σε σχέση με το έδαφος, υπό την προϋπόθεση ότι η διαφορά εισόδου προς εξόδους παραμένει ασφαλή.Αυτή η ικανότητα ταιριάζει σε ένα ευρύ φάσμα εφαρμογών υψηλής τάσης, κυρίως στον κόσμο των ισχυρών και προσαρμόσιμων λύσεων διαχείρισης ενέργειας.

Ρύθμιση ρεύματος ακριβείας

Τοποθετώντας απλά μια σταθερή αντίσταση μεταξύ των ακροδεκτών ρύθμισης και εξόδου, το LM317K μπορεί να μετατραπεί σε ρυθμιστή ρεύματος ακριβείας.Τέτοιες διαμορφώσεις είναι ανεκτίμητες όταν επιμένει η σταθερή τρέχουσα παράδοση, όπως στη φόρτιση της μπαταρίας και στα σενάρια οδήγησης LED.Για ενισχυμένη ρύθμιση φορτίου, η τοποθέτηση του ρεύματος αντίστασης R1 κοντά στον ρυθμιστή και η γείωση R2 κοντά στη γη φορτίου είναι σκόπιμο.Αυτή η ρύθμιση μειώνει τις πιθανές μειώσεις τάσης, βελτιώνοντας έτσι τη συνολική ακρίβεια.

Βελτίωση απόδοσης με πυκνωτές

Η στρατηγική προσθήκη πυκνωτών μπορεί να ενισχύσει ιδιαίτερα την απόδοση του LM317K.Ένας πυκνωτής παράκαμψης εισόδου 0,1μF.Ένας πυκνωτής από τον ακροδέκτη ρύθμισης στο έδαφος (C_ADJ) 10μF.Αυτοί οι πυκνωτές μπορούν να βελτιώσουν την απόρριψη της κυματισμού και τη σταθερότητα της τάσης.Επιπλέον, η ενσωμάτωση ενός πυκνωτή εξόδου (ιδανικά 1μF tantalum ή ηλεκτρολυτικό αλουμινίου 25μF) μπορεί να ενισχύσει την παροδική απόκριση.Αυτό καθιστά τον ρυθμιστή τάσης πιο ευέλικτος στην ανταπόκριση στις αλλαγές της ξαφνικής κατάστασης φορτίου, ένα χαρακτηριστικό που επιβεβαιώνεται από πρακτικές εμπειρίες που δίνουν έμφαση στην ανάγκη για σταθερή και ακριβή ρύθμιση τάσης.

Μέτρα προστασίας

Για την προστασία του ρυθμιστή από πιθανές ζημιές λόγω των βραχυκυκλωμάτων εισόδου και εξόδου, συνιστάται η εγκατάσταση διόδων προστασίας (όπως απεικονίζεται στο σχήμα 5).Αυτές οι δίοδοι προσφέρουν ένα σημαντικό στρώμα ασφαλείας, ενισχύοντας τη μακροζωία και την αξιοπιστία των LM317K σε διαφορετικές λειτουργικές ρυθμίσεις.Τέτοιες προστατευτικές στρατηγικές έχουν υιοθετηθεί εκτενώς σε εργαστηριακά και βιομηχανικά περιβάλλοντα, όπου οι αποτυχίες των συσκευών θα μπορούσαν να προκαλέσουν αξιοσημείωτες λειτουργικές διακοπές.

Πληροφορίες κατασκευαστή LM317K

Η Stmicroelectronics, μια διακεκριμένη οντότητα στη βιομηχανία ηλεκτρονικών και ημιαγωγών, γεννήθηκε το 1987 από τη συγχώνευση των ημιαγωγών της Thomson της Γαλλίας και της SGS Microelettronica της Ιταλίας.Η Εταιρεία λειτουργεί από την κύρια έδρα της στο Plan-Les-Ouates κοντά στη Γενεύη της Ελβετίας.Ως κατασκευαστής ημιαγωγών με υψηλότερη αποθήκη της Ευρώπης, η Stmicroelectronics επηρεάζει σημαντικά την τεχνολογική πρόοδο και θέτει σημεία αναφοράς της βιομηχανίας.Αυτή η αξιοσημείωτη τοποθέτηση έχει κερδίσει την αναγνώριση και το σεβασμό της εταιρείας στην παγκόσμια τεχνολογική κοινότητα.

Η Stmicroelectronics καταδεικνύει την τεράστια παγκόσμια εμβέλειά της μέσω της περιφερειακής έδρας της.Η έδρα του Global και του EMEA (Ευρώπη, Μέση Ανατολή και Αφρική) εδρεύει στη Γενεύη, ένα κόμβο για στρατηγικές αποφάσεις και επιχειρήσεις που συνδέουν διάφορες ηπείρους.Για διοικητικά θέματα, η εταιρεία χαρτοφυλακίου, Stmicroelectronics N.V., είναι εγγεγραμμένη στις Κάτω Χώρες.Στη Βόρεια Αμερική, όπου η τεχνολογική καινοτομία ευδοκιμεί, η έδρα της εταιρείας βρίσκεται στο Coppell του Τέξας.Αυτή η τοποθεσία δίνει έμφαση στην ισχυρή βάση της εταιρείας σε μια έντονα ανταγωνιστική αγορά.

Η έδρα της Stmicroelectronics στη Σιγκαπούρη χρησιμεύει ως κέντρο των δραστηριοτήτων της στην περιοχή Ασίας-Ειρηνικού.Τοποθετημένη σε μια δυναμική και ταχέως αναπτυσσόμενη αγορά, αυτή η στρατηγική τοποθεσία αξιοποιεί την περιφερειακή τεχνογνωσία στην κατασκευή και την τεχνολογική ανάπτυξη.Επιπλέον, για τις επιχειρήσεις της Ιαπωνίας και της Κορέας, η εταιρεία έχει καθιερώσει έδρα στο Τόκιο - μια πόλη συνώνυμη με την τεχνολογική καινοτομία και την πρόοδο.Στο China, μία από τις πιο σημαντικές παγκόσμιες αγορές τεχνολογίας, η Stmicroelectronics επέλεξε τη Σαγκάη για την περιφερειακή έδρα της.Αυτή η επιλογή ενισχύει την παρουσία της εταιρείας σε μια αγορά γνωστή για τις τεράστιες δυνατότητές της και τις ταχείες τεχνολογικές εξελίξεις της.

Φύλλο δεδομένων PDF

Φύλλα δεδομένων LM317K:

Κύλινδροι κάτοχοι μπαταριών.pdf

Συχνές ερωτήσεις [FAQ]

1. Ποιο είναι το LM317K IC;

Το LM317K είναι ένας ευέλικτος ρυθμιστής θετικής τάσης 3-τερματικού.Μπορεί να παρέχει πάνω από 1,5Α με ρυθμιζόμενη τάση εξόδου που κυμαίνεται από 1,2V έως 37V.Ο σχεδιασμός του είναι απλός, απαιτώντας μόνο δύο εξωτερικές αντιστάσεις για να ρυθμίσετε την τάση εξόδου.Γνωστή για τον ακριβή έλεγχο της τάσης, καθίσταται απαραίτητη σε εφαρμογές όπου η ακρίβεια είναι κυρίαρχη.Σε διάφορα πρακτικά σενάρια, σταθεροποιεί την τροφοδοσία ρεύματος τόσο σε ηλεκτρονικά καταναλωτικά όσο και σε βιομηχανικό εξοπλισμό.Μπορείτε να εκτιμήσετε την αξιοπιστία του, βλέποντας το ως αξιόπιστο στοιχείο σε αμέτρητα έργα.

2. Τι διακρίνει το LM317K από το LM317T;

Η σειρά LM317 περιλαμβάνει διάφορα μοντέλα, συμπεριλαμβανομένων των LM317K, LM317H, LM317T και LM317MP.Αυτά τα μοντέλα μοιράζονται την ίδια λειτουργικότητα.Η πρωταρχική διάκριση έγκειται στη συσκευασία, με το επίθημα "Τ" να δείχνει έναν τύπο πακέτου TO TO-220.Η διακύμανση της συσκευασίας επηρεάζει τη διάχυση της θερμότητας και την ικανότητα εντολής, προσφέροντας ευελιξία στο σχεδιασμό.Για παράδειγμα, το πακέτο TO-220, που συχνά επιλέγεται για έργα που περιλαμβάνουν υψηλότερη διάχυση θερμότητας, διαθέτει μεταλλική καρτέλα που ενισχύει τη θερμική διαχείριση.Μπορείτε να επιλέξετε τον κατάλληλο τύπο πακέτου με βάση τις ειδικές θερμικές απαιτήσεις τους, επιτρέποντας τη βέλτιστη απόδοση σε διαφορετικά περιβάλλοντα.
