LC4384C-75FTN256C: CPLD υψηλής απόδοσης για αποτελεσματική ψηφιακή λογική και εφαρμογές χαμηλής ισχύος

Το LC4384C-75FTN256C είναι ένα ισχυρό προγραμματιζόμενο τμήμα λογικής συσκευής της σειράς ISPMACH 4000C και έχει σχεδιαστεί για έργα που χρειάζονται έξυπνες ψηφιακές λύσεις χαμηλής ισχύος.Αυτή η συσκευή είναι ευπροσάρμοστη με τις 384 μακροκύσεις και 192 ακροδέκτες εισόδου/εξόδου και λειτουργεί με χαμηλή ισχύ, καθιστώντας την αποτελεσματική.Αυτός ο οδηγός θα διερευνήσει τα βασικά χαρακτηριστικά, τις τεχνικές λεπτομέρειες και τις χρήσεις της συσκευής, δείχνοντας τον τρόπο με τον οποίο βελτιώνει την απόδοση και την αποτελεσματικότητα των ψηφιακών συστημάτων.

Κατάλογος

LC4384C-75FTN256C Περιγραφή

Ο LC4384C-75FTN256C είναι μια σύνθετη συσκευή λογικής σύνθετης λογικής υψηλής απόδοσης (CPLD) από το Semiconductor Lattice, που ανήκει στην οικογένεια ISPMACH 4000C.Έχει σχεδιαστεί για να καλύπτει εφαρμογές που απαιτούν ευέλικτες λύσεις ψηφιακής λογικής με αυστηρό αποτύπωμα χαμηλής ισχύος.Η συσκευή διαθέτει 384 μακροκύτταρα και 192 ακίδες εισόδου/εξόδου, οι οποίες παρέχουν σημαντική ευελιξία για διάφορες σχεδιαστικές ανάγκες.Η τάση του προγραμματισμού και του λειτουργικού πυρήνα κυμαίνεται από 1,65V έως 1,95V, εξασφαλίζοντας την αποτελεσματική διαχείριση της ενέργειας.Βασικές μετρήσεις απόδοσης του LC4384C-75ftn256c περιλαμβάνουν καθυστέρηση διάδοσης 7,5 ns και συχνότητα λειτουργίας που μπορεί να φτάσει μέχρι και 168 MHz.Αυτός ο συνδυασμός ταχύτητας και ανταπόκρισης καθιστά ιδανικό για εφαρμογές επεξεργασίας δεδομένων υψηλής ταχύτητας.Η συσκευή υποστηρίζει πολλαπλά πρότυπα I/O όπως 3,3V, 2,5V και 1,8V LVCMOS, με εισροές ανθεκτικών 5V για να φιλοξενήσει ένα ευρύ φάσμα επιπέδων σήματος.Κάθε μακροκύτταρο ενισχύεται με μεμονωμένα στοιχεία ελέγχου για ρολόι, επαναφορά, προεπιλογή και ενεργοποίηση ρολογιού, επιτρέποντας την ακριβή διαχείριση των λογικών λειτουργιών.

Αν ψάχνετε να προσθέσετε αξιόπιστες, αποτελεσματικές και υψηλές λογικές συσκευές στα προϊόντα σας, το LC4384C-75FTN256C είναι μια εξαιρετική επιλογή.Και αν σκέφτεστε να τοποθετήσετε μια μαζική παραγγελία, θα είστε σε θέση να επωφεληθείτε πλήρως από το τι έχει να προσφέρει αυτή η προηγμένη τεχνολογία για τις εφαρμογές σας.

LC4384C-75FTN256C CAD Μοντέλα

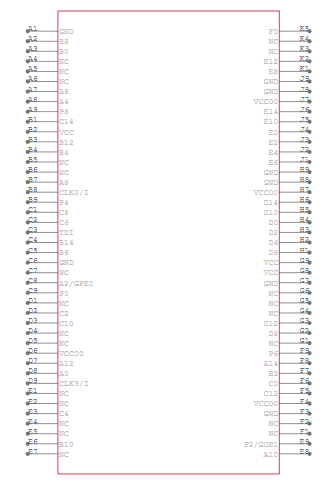

LC4384C-75FTN256C Σύμβολο

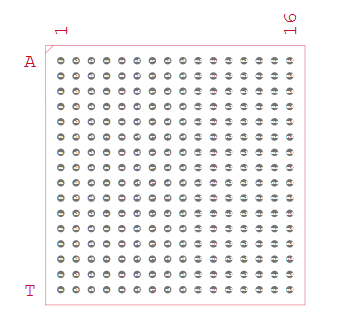

LC4384C-75FTN256C Αποτύπωμα

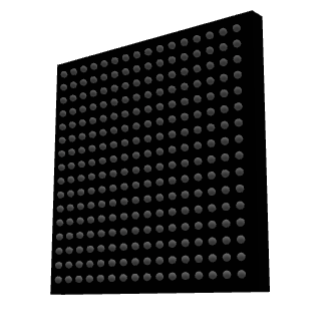

LC4384C-75FTN256C 3D μοντέλο

LC4384C-75FTN256C Χαρακτηριστικά

• Υψηλή απόδοση: Το LC4384C-75FTN256C λειτουργεί με εντυπωσιακή μέγιστη συχνότητα μέχρι 178,57 MHz, σε συνδυασμό με καθυστέρηση χαμηλής διάδοσης 7,5 ns.Αυτό εξασφαλίζει δυνατότητες επεξεργασίας δεδομένων γρήγορου και γρήγορου χρόνου απόκρισης για ψηφιακά περιβάλλοντα υψηλής ταχύτητας.

• Προγραμματισμός στο σύστημα (ISP): Αυτή η συσκευή υποστηρίζει προγραμματισμό στο σύστημα μέσω μιας διασύνδεσης συμβατή με το IEEE 1532.Αυτή η λειτουργία επιτρέπει την εύκολη ενημερώσεις υλικολογισμικού απευθείας στο κύκλωμα χωρίς την ανάγκη αφαίρεσης συσκευών, απλούστευση συντήρησης και αναβαθμίσεων.

• Ενισχυμένα μακροκύτταρα: Εξοπλισμένο με 384 μακροκύτταρα, το καθένα μπορεί να είναι ανεξάρτητο ρολόι, επαναφορά, προετοιμασία και ρολόι ενεργοποιεί τον έλεγχο.Αυτή η διάταξη προσφέρει εκτεταμένη ευελιξία και ακρίβεια στη διαχείριση σύνθετων λογικών λειτουργιών για προσαρμοσμένα σχέδια ψηφιακής λογικής.

• Ευπροσάρμοστη υποστήριξη I/O: Το CPLD διαθέτει 192 ακίδες εισόδου/εξόδου που είναι συμβατές με τα πρότυπα πολλαπλών τάσης, συμπεριλαμβανομένων των 3,3V, 2,5V και 1,8V LVCMOS.Υποστηρίζει επίσης εισροές ανθεκτικών σε 5V, οι οποίες ενισχύουν τη συμβατότητα με τα παλαιότερα συστήματα παλαιού τύπου και τα διάφορα ψηφιακά οικοσυστήματα.

• Χαμηλή κατανάλωση ενέργειας: Έχει σχεδιαστεί για να λειτουργεί αποτελεσματικά σε ένα εύρος τάσης πυρήνα από 1,65V έως 1,95V, καθιστώντας την εξαιρετική επιλογή για εφαρμογές όπου απαιτείται η απόδοση ρεύματος.Αυτή η χαμηλή κατανάλωση ενέργειας βοηθά στην ελαχιστοποίηση της θερμικής παραγωγής και στην ενίσχυση της αξιοπιστίας του συστήματος.

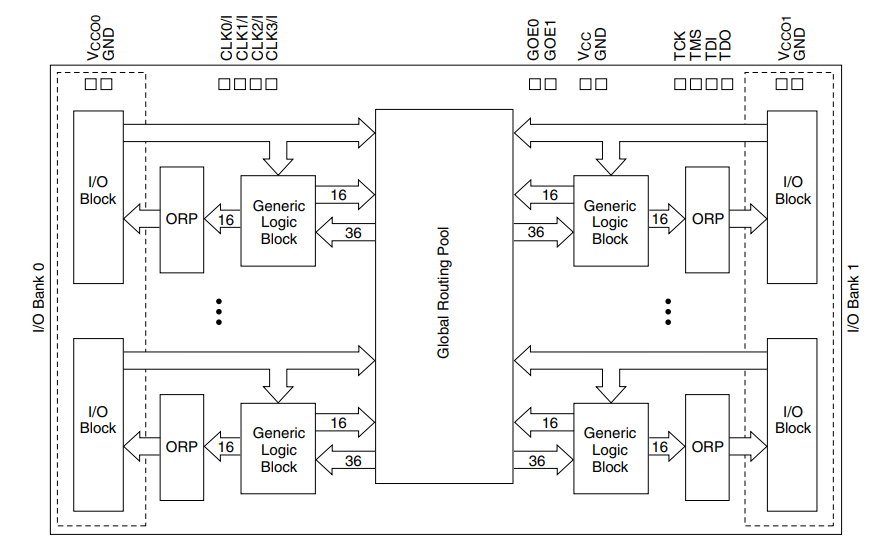

LC4384C-75ftn256c Διάγραμμα μπλοκ

Ο LC4384C-75ftn256c Διάγραμμα μπλοκ δείχνει την εσωτερική δομή μιας προγραμματιζόμενης λογικής συσκευής.Είναι οργανωμένο γύρω από μια κεντρική παγκόσμια ομάδα δρομολόγησης (GRP) που συνδέει όλα τα μέρη της συσκευής, εξασφαλίζοντας γρήγορη και ευέλικτη επικοινωνία μεταξύ των εξαρτημάτων.Σε κάθε πλευρά του διαγράμματος, υπάρχουν τράπεζες I/O (τράπεζα εισόδου/εξόδου 0 και τράπεζα εισόδου/εξόδου 1), οι οποίες χειρίζονται σήματα εισόδου και εξόδου προς και από τη συσκευή.Αυτές οι τράπεζες συνδέονται με τις ομάδες δρομολόγησης εξόδου (ORP), οι οποίες διαχειρίζονται τη ροή δεδομένων μεταξύ των μπλοκ I/O και των γενικών λογικών μπλοκ (GLBs).Τα γενικά λογικά μπλοκ (GLBs) είναι οι κύριες μονάδες επεξεργασίας που εκτελούν λειτουργίες λογικής.Συνδέονται με τα ORPs για είσοδο και έξοδο και συνδέονται με το GRP για επικοινωνία με άλλα GLBs, επιτρέποντας τη δημιουργία σύνθετων λειτουργιών λογικής.Στην κορυφή, το διάγραμμα εμφανίζει εισόδους ρολογιού και ελέγχου για τη διαχείριση του χρόνου και της λειτουργίας της συσκευής, συμπεριλαμβανομένων των σημάτων πολλαπλών ρολογιών και των εισόδων JTAG για προγραμματισμό και δοκιμές.Το διάγραμμα απεικονίζει τον τρόπο με τον οποίο η συσκευή έχει σχεδιαστεί για ευέλικτη εφαρμογή λογικής με συνδέσεις υψηλής ταχύτητας και αποτελεσματική δρομολόγηση σήματος.

Προδιαγραφές LC4384C-75FTN256C

Τύπος	Παράμετρος
Κατασκευαστής	Εταιρεία Semiconductor Lattice
Σειρά	ISPMACH® 4000C
Συσκευασία	Δίσκος
Κατάσταση μέρους	Απηρχαιωμένος
Προγραμματιζόμενος τύπος	Σε προγραμματιζόμενο σύστημα
Χρόνος καθυστέρησης TPD (1) Max	7,5 ns
Προμήθεια τάσης - Εσωτερική	1.65V ~ 1.95V
Αριθμός λογικών στοιχείων/μπλοκ	24
Αριθμός μακροκύρων	384
Αριθμός I/O	192
Θερμοκρασία λειτουργίας	0 ° C ~ 90 ° C (TJ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	256-LBGA
Πακέτο συσκευών προμηθευτή	256-ftbga (17x17)
Αριθμός προϊόντος βάσης	LC4384

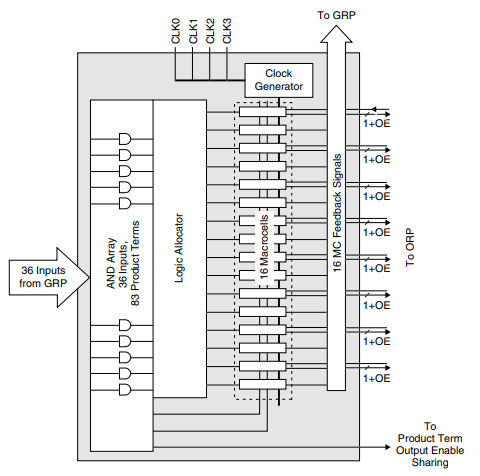

LC4384C-75FTN256C Γενικό λογικό μπλοκ

Ο Γενικό λογικό μπλοκ (GLB) του LC4384C-75FTN256C επεξεργάζεται τις λογικές λειτουργίες χρησιμοποιώντας ένα ευέλικτο και αποτελεσματικό σχεδιασμό.Λαμβάνει 36 εισροές από την παγκόσμια ομάδα δρομολόγησης (GRP), οι οποίες συνδυάζονται χρησιμοποιώντας ένα και πίνακα για να σχηματίσουν 83 όρους προϊόντος.Αυτοί οι όροι του προϊόντος είναι βασικοί συνδυασμοί λογικής που διαχειρίζονται από έναν διανομέα λογικής.Ο διανομέας λογικής διανέμει αυτούς τους όρους προϊόντος σε 16 μακροκύτταρα, οι οποίες είναι οι κύριες μονάδες επεξεργασίας.Αυτά τα μακροκύτταρα εκτελούν λειτουργίες λογικής, συμπεριλαμβανομένων συνδυαστικών και διαδοχικών λειτουργιών.Συγχρονίζονται από μια γεννήτρια ρολογιού χρησιμοποιώντας τέσσερα σήματα ρολογιού (CLK0 έως CLK3), επιτρέποντας τον ακριβή έλεγχο χρονισμού.Κάθε macrocell μπορεί να στείλει την έξοδο της πίσω στο GRP ή στην ομάδα δρομολόγησης εξόδου (ORP) για περαιτέρω επεξεργασία.Υποστηρίζουν ανατροφοδότηση για την εφαρμογή σύνθετων μηχανών κατάστασης και διαδοχικών κυκλωμάτων.Ο σχεδιασμός του GLB είναι εξαιρετικά ευέλικτος, επιτρέποντας σύνθετες λειτουργίες λογικής με αποτελεσματικό έλεγχο δρομολόγησης και χρονισμού, κατάλληλο για προηγμένα ψηφιακά σχέδια.

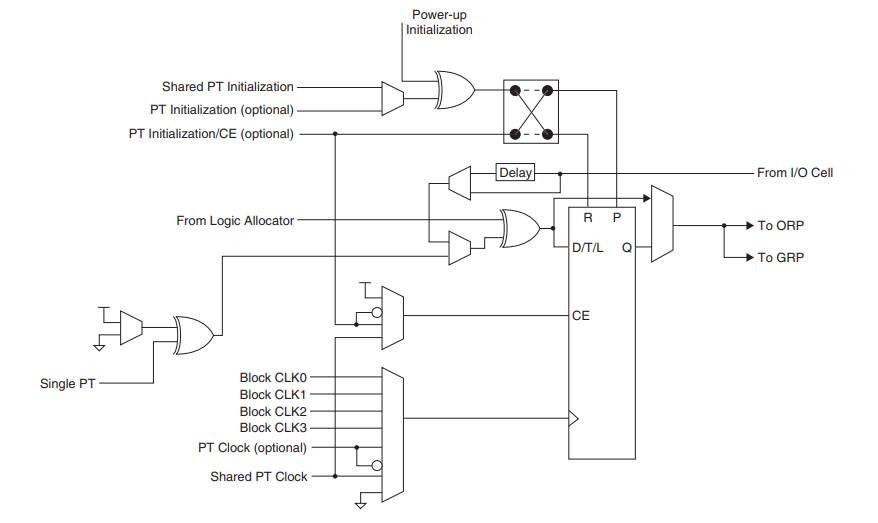

LC4384C-75FTN256C MACROCELL

Ο Μακροκύριο του LC4384C-75FTN256C έχει σχεδιαστεί για ευέλικτη και αποτελεσματική λογική επεξεργασία.Λαμβάνει εισροές από τον κατανεμιστή λογικής και μπορεί να αρχικοποιηθεί χρησιμοποιώντας διάφορες μεθόδους, συμπεριλαμβανομένης της κοινής αρχικοποίησης PT και της αρχικοποίησης Power-up, εξασφαλίζοντας μια γνωστή κατάσταση εκκίνησης.Το macrocell υποστηρίζει πολλαπλές πηγές ρολογιού, όπως ρολόγια μπλοκ (CLK0 έως CLK3), ρολόι PT και κοινόχρηστο ρολόι PT, με πολυπλέκτη ρολογιού που επιλέγοντας την κατάλληλη πηγή για ακριβή έλεγχο χρονισμού.Στον πυρήνα του, ένα D/T/L FLIP-FLOP λειτουργεί σε διαφορετικούς τρόπους, D (δεδομένα), T (Toggle) ή L (LATCH) και διαθέτει είσοδο ρολογιού (CE) για υπό όρους ρολόι.Οι εξόδους από το macrocell μπορούν να δρομολογηθούν στην ομάδα δρομολόγησης εξόδου (ORP) για εξωτερικές συνδέσεις ή την παγκόσμια ομάδα δρομολόγησης (GRP) για εσωτερική ανατροφοδότηση, επιτρέποντας σύνθετες λογικές λειτουργίες και αποτελεσματική δρομολόγηση σήματος.Ένα στοιχείο καθυστέρησης εξασφαλίζει την κατάλληλη χρονική περίοδο και την ευθυγράμμιση σήματος, καθιστώντας το μακροσκοπικό εξαιρετικά προσαρμόσιμο για προηγμένα ψηφιακά σχέδια.

Εφαρμογές LC4384C-75FTN256C

Εφαρμογές ψηφιακής λογικής

Αυτό το CPLD υπερέχει στο χειρισμό λειτουργιών προσαρμοσμένης λογικής, όπως μηχανές κατάστασης και λογική κόλλας, παρέχοντας μια ευέλικτη λύση για τη δημιουργία προσαρμοσμένων ψηφιακών διεπαφών και μονοπατιών.Η ικανότητά του να διαχειρίζεται πολύπλοκα λογικά κυκλώματα αποτελεσματικά καθιστά την πρωταρχική επιλογή για τον εξορθολογισμό των λειτουργιών υλικού.

Microcontroller και σχέδια System-on-Chip (SOC)

Το LC4384C-75FTN256C ενισχύει τα συστήματα μικροελεγκτή προσφέροντας πρόσθετη λογική για την υποστήριξη αυξημένης λειτουργικότητας.Μπορεί να χρησιμεύσει ως συστατικό στα σχέδια SOC, όπου απαιτείται ενσωμάτωση πολλαπλών συσκευών σε ένα μόνο τσιπ, βοηθώντας έτσι τη μείωση του συνολικού κόστους του συστήματος και της κατανάλωσης ενέργειας.

Ενσωματωμένα συστήματα

Με την προγραμματισμό του στο σύστημα και τις δυνατότητες I/O πολλαπλών τάσης, αυτή η συσκευή είναι απόλυτα κατάλληλη για ενσωματωμένα συστήματα.Επιτρέπει τις ενημερώσεις και τις προσαρμογές του συστήματος χωρίς την ανάγκη για εκτεταμένες φορές, καθιστώντας την ιδανική για εφαρμογές που απαιτούν υψηλή αξιοπιστία και προσαρμοστικότητα.

Βιομηχανικά συστήματα ελέγχου

Σε βιομηχανικά περιβάλλοντα, το LC4384C-75FTN256C συμβάλλει στον αυτοματισμό και τον έλεγχο της διαδικασίας.Ο ισχυρός σχεδιασμός του εξασφαλίζει αξιόπιστη λειτουργία υπό προκλητικές συνθήκες, καθιστώντας το πολύτιμο συστατικό για τη διαχείριση σύνθετων βιομηχανικών διαδικασιών και μηχανημάτων.

Ηλεκτρονικά αυτοκινήτων

Η χαμηλή κατανάλωση ενέργειας της συσκευής και οι δυνατότητες χειρισμού δεδομένων υψηλής ταχύτητας την καθιστούν εξαιρετική επιλογή για ηλεκτρονικά της αυτοκινητοβιομηχανίας.Χρησιμοποιείται σε εφαρμογές που κυμαίνονται από μονάδες ελέγχου οχημάτων έως προηγμένα συστήματα ψυχαγωγίας, συμβάλλοντας στην ενίσχυση τόσο των χαρακτηριστικών απόδοσης όσο και της ασφάλειας στα σύγχρονα οχήματα.

Επεξεργασία βίντεο και εικόνας

Χάρη στην ικανότητά του να επεξεργάζεται αποτελεσματικά τα σήματα υψηλής ταχύτητας, το LC4384C-75FTN256C χρησιμοποιείται επίσης σε εργασίες επεξεργασίας βίντεο και εικόνας.Υποστηρίζει δραστηριότητες όπως η κλιμάκωση βίντεο, το φιλτράρισμα και η μετατροπή μορφής για εφαρμογές και συσκευές πολυμέσων.

LC4384C-75FTN256C Παρόμοια μέρη

• LC4384V-10ft256i

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C Πλεονεκτήματα

Μη πτητική διαμόρφωση

Αυτό το CPLD επωφελείται από την εσωτερική μη πτητική μνήμη, η οποία διευκολύνει την άμεση λειτουργικότητα κατά την ενεργοποίηση χωρίς εξάρτηση από εξωτερικές πηγές διαμόρφωσης.Αυτή η εγγενή ικανότητα όχι μόνο απλοποιεί τη συνολική διαδικασία σχεδιασμού εξαλείφοντας την ανάγκη για πρόσθετα μη πτητικά εξαρτήματα μνήμης, αλλά αυξάνει επίσης την αξιοπιστία του συστήματος μειώνοντας τα πιθανά σημεία αποτυχίας.

Ντετερμινιστική χρονική στιγμή

Η συσκευή προσφέρει συνεπείς και προβλέψιμες καθυστερήσεις διάδοσης, ένα πλεονέκτημα για εφαρμογές που απαιτούν ακριβή έλεγχο χρονισμού.Αυτός ο ντετερμινιστικός χρονισμός εξασφαλίζει ότι όλες οι λογικές λειτουργίες συγχρονίζονται με ακρίβεια, καθιστώντας το LC4384C-75FTN256C ιδανικό για τη διαχείριση των ευαίσθητων σε χρονοδιαγράμματα σε ψηφιακά κυκλώματα.

Απλοποιημένη διαδικασία σχεδιασμού

Σε αντίθεση με το FPGAS, το οποίο μπορεί να απαιτεί πολύπλοκο προγραμματισμό και διαμόρφωση, το LC4384C-75FTN256C διαθέτει μια πιο απλή προσέγγιση σχεδιασμού.Η κεντρική λογική αρχιτεκτονική της διευκολύνει την ευκολότερη εφαρμογή της λογικής ελέγχου και των κρατικών μηχανών, μειώνοντας το χρόνο ανάπτυξης και απλοποιώντας την καμπύλη μάθησης.

Απόδοση ρεύματος

Σχεδιασμένο για χαμηλή κατανάλωση ενέργειας, το LC4384C-75FTN256C λειτουργεί αποτελεσματικά σε εύρος τάσης πυρήνα 1,65V έως 1,95V.Αυτή η απόδοση ισχύος το καθιστά κατάλληλο για εφαρμογές που λειτουργούν με μπαταρίες ή ευαίσθητες στην ισχύ, συμβάλλοντας στην επέκταση της μακροζωίας των συσκευών και στη μείωση του ενεργειακού κόστους.

Ισχυρές δυνατότητες I/O

Με 192 προγραμματιζόμενες ακίδες I/O που υποστηρίζουν πολλαπλά πρότυπα τάσης, το LC4384C-75ftn256c προσφέρει εκτεταμένη ευελιξία διασύνδεσης.Αυτή η δυνατότητα του επιτρέπει να ενσωματώνεται εύκολα με μια ποικιλία ψηφιακών και αναλογικών εξαρτημάτων, ενισχύοντας τη χρηστικότητα του σε πολλαπλές πλατφόρμες και τεχνολογίες.

Απόδοση υψηλής ταχύτητας

Η δυνατότητα λειτουργίας σε συχνότητες έως και 178,57 MHz επιτρέπει στο LC4384C-75ftn256c να χειρίζεται τις απαιτήσεις επεξεργασίας δεδομένων υψηλής ταχύτητας και απαιτήσεις διακίνησης.Αυτό καθιστά μια εξαιρετική επιλογή για εφαρμογές που περιλαμβάνουν ταχεία χειραγώγηση δεδομένων και απαιτήσεις επεξεργασίας σε πραγματικό χρόνο.

LC4384C-75FTN256C Διαστάσεις συσκευασίας

Διαστάσεις συσκευασίας για το LC4384C-75FTN256C:

Παράμετρος	Διάσταση (mm)
Μέγεθος σώματος	17 x 17
Βήμα	0,8
Καταμέτρηση με μπάλα	256

LC4384C-75FTN256C Κατασκευαστής

Η Lattice Semiconductor Corporation, με έδρα το Hillsboro, Όρεγκον, είναι ο κατασκευαστής του LC4384C-75ftn256c, ενός προεξέχοντος συστατικού FPGA (Array Gate Array) που είναι γνωστό για τη διαμόρφωση και την ευελιξία του σε διάφορες εφαρμογές.Ιδρύθηκε το 1983, το Semiconductor Lattice έχει σκαλίσει μια θέση στη βιομηχανία ημιαγωγών, ειδικεύοντας σε χαμηλής ισχύος, μικρής μορφής και προσαρμόσιμες λύσεις που καλύπτουν ένα ευρύ φάσμα αναγκών στην αγορά, από ηλεκτρονικά έως βιομηχανικές εφαρμογές.Η LC4384C-75ftn256C, μέρος της εκτεταμένης σειράς προϊόντων τους, αποτελεί παράδειγμα της δέσμευσής τους στην παροχή προηγμένων προγραμματιζόμενων λογικών συσκευών που υποστηρίζουν σύνθετα ψηφιακά συστήματα με έμφαση στην καινοτομία και την αποτελεσματικότητα.

Σύναψη

Το LC4384C-75FTN256C παρουσιάζει την αφοσίωση του ημιαγωγού Lattice στην καινοτόμο και αποτελεσματική τεχνολογία στο πεδίο ημιαγωγών.Αυτή η συσκευή είναι εξοπλισμένη για λεπτομερείς εργασίες σχεδιασμού με τις ευέλικτες επιλογές εισόδου/εξόδου και προηγμένες εσωτερικές δομές.Είναι ιδανικό για χρήση σε διάφορους τομείς όπως βιομηχανικά συστήματα, ηλεκτρονικά αυτοκινήτων και επεξεργασία βίντεο, επειδή επεξεργάζεται γρήγορα τα δεδομένα και μπορεί να προσαρμοστεί εύκολα σε διαφορετικές ανάγκες.Αυτός ο οδηγός υπογραμμίζει την ικανότητα της συσκευής να χειρίζεται ομαλά τις πολύπλοκες ψηφιακές εργασίες και να βελτιώσει τη συνολική λειτουργικότητα του συστήματος, αποδεικνύοντας ότι είναι ένα σημαντικό εργαλείο σε προγραμματιζόμενες λογικές συσκευές.

Φύλλο δεδομένων PDF

LC4384C-75FTN256C ΔΕΔΟΜΕΝΑ:

ISPMACH 4000V, B, C, Z Family.pdf
