Ρουτίνες διακοπής (ISRs) σε ενσωματωμένα συστήματα: έννοιες, σημασία και σχεδιασμός

Σε ενσωματωμένα συστήματα και υπολογιστικά, οι ρουτίνες διακοπής (ISRs) διαδραματίζουν κάποιο ρόλο στην εξασφάλιση της άμεσης χειρισμού κρίσιμων καθηκόντων, χωρίς να επιβραδύνουν τη συνολική απόδοση του συστήματος.Τα ISRs είναι καθοριστικά για τη διαχείριση των διακοπών υλικού, τα σήματα που απαιτούν την άμεση προσοχή του επεξεργαστή και επιτρέπουν στα συστήματα να διατηρούν την ανταπόκριση ακόμη και σε απαιτητικά περιβάλλοντα.Αυτό το άρθρο θα διερευνήσει τα ISRs, τον τρόπο λειτουργίας τους και τις βέλτιστες πρακτικές για το σχεδιασμό αποτελεσματικών ISRs για την ενίσχυση της απόδοσης του συστήματος.

Κατάλογος

Τι είναι μια ρουτίνα υπηρεσίας διακοπής (ISR);

Μια ρουτίνα υπηρεσίας διακοπής (ISR) είναι μια ειδική λειτουργία ή υπορουτίνα που έχει σχεδιαστεί για να χειρίζεται τις διακοπές υλικού.Οι διακοπές συμβαίνουν όταν ένα εξωτερικό συμβάν απαιτεί άμεση προσοχή από την CPU, προκαλώντας την προσωρινή παύση της τρέχουσας εργασίας του και μεταβεί στο ISR για να διαχειριστεί το νέο συμβάν.Για παράδειγμα, οι διακοπές μπορούν να ενεργοποιηθούν από υπερχείλιση χρονοδιακόπτη, αλλαγές εισόδου αισθητήρα και είσοδο χρήστη από περιφερειακά (π.χ. πιέσεις κουμπιών).Μόλις χειριστεί η διακοπή από το ISR, η CPU επαναλαμβάνει το αρχικό της έργο από το σημείο όπου σταμάτησε.Αυτή η απρόσκοπτη μετάβαση είναι καλή για τα συστήματα χρόνου, εξασφαλίζοντας ότι τα κρίσιμα συμβάντα έχουν προτεραιότητα, ελαχιστοποιώντας τις καθυστερήσεις στη συνολική ροή εργασίας του συστήματος.

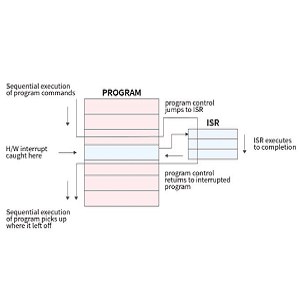

Ο ρόλος του μητρώου ISR στον χειρισμό διακοπής

Ένα σημαντικό στοιχείο της διαχείρισης διακοπής είναι το μητρώο ISR, το οποίο παρακολουθεί τα επίπεδα διακοπής που μεταποιούνται σήμερα και εκείνα που έχουν παραβιαστεί προσωρινά λόγω συμβάντων υψηλότερης προτεραιότητας.Δείτε πώς λειτουργεί η διαδικασία λεπτομερώς:

Διακοπή ενεργοποιήθηκε: Η CPU, κατά την εκτέλεση μιας εργασίας, λαμβάνει ένα σήμα διακοπής από μια συσκευή υλικού (π.χ., μια υπερχείλιση χρονοδιακόπτη ή μια αλλαγή αισθητήρα).

Εξοικονόμηση περιβάλλοντος:Για να εξασφαλιστεί η ακεραιότητα του συστήματος, η CPU εξοικονομεί το τρέχον πλαίσιο της αποθήκευσης των τιμών των βασικών καταχωρητών.Αυτό επιτρέπει στην CPU να επαναλάβει την προηγούμενη εργασία της μόλις ολοκληρωθεί το ISR, χωρίς να χάσει δεδομένα.

Εκτέλεση ISR: Η CPU πηδά στη ρουτίνα υπηρεσίας διακοπής, μια καθορισμένη υπορουτίνα που διαχειρίζεται το συμβάν.Το ISR χειρίζεται εργασίες όπως δεδομένα αισθητήρα ανάγνωσης, επεξεργασία εισόδου χρήστη ή διευκόλυνση της επικοινωνίας με μια περιφερειακή συσκευή.

Προγραμματισμός εργασιών: Μόλις τελειώσει το ISR, ο προγραμματιστής εργασιών του συστήματος καθορίζει ποια εργασία θα εκτελέσει την επόμενη.Σε ένα περιβάλλον προληπτικού πυρήνα, το έργο υψηλότερης προτεραιότητας που είναι έτοιμο να εκτελεστεί θα εκτελεστεί αμέσως.

Γιατί τα ISRs είναι σημαντικά;

Οι ρουτίνες υπηρεσιών διακοπής (ISRs) είναι σημαντικοί μηχανισμοί σε ενσωματωμένα συστήματα που επιτρέπουν στην CPU να ανταποκρίνεται γρήγορα σε ασύγχρονα γεγονότα, γεγονότα που εμφανίζονται εκτός της κανονικής ροής ενός προγράμματος.Χωρίς ISRs, ένα σύστημα θα πρέπει να βασίζεται σε συνεχείς δημοσκοπήσεις για να ελέγξει αυτά τα γεγονότα, μια διαδικασία που είναι τόσο αναποτελεσματική όσο και επιρρεπής σε καθυστερήσεις.Επιτρέποντας τις άμεσες απαντήσεις σε κρίσιμα σήματα, οι ISR βελτιώνουν την απόδοση και την αξιοπιστία των ενσωματωμένων συστημάτων, ιδιαίτερα σε εφαρμογές ευαίσθητων στο χρόνο.Για παράδειγμα, στα συστήματα αυτοκινήτων, οι διακοπές διαδραματίζουν ρόλο σε χαρακτηριστικά ασφαλείας όπως η ανάπτυξη του αερόσακου και τα συστήματα κατά του κλειδώματος (ABS), όπου οποιαδήποτε καθυστέρηση στην επεξεργασία των διακοπών θα μπορούσε να οδηγήσει σε απειλητικά για τη ζωή αποτελέσματα.Στη βιομηχανική αυτοματοποίηση, οι διακοπές διασφαλίζουν ότι τα μηχανήματα μπορούν να ανταποκριθούν αμέσως σε αλλαγές στους αισθητήρες ή τις εισροές, αποτρέποντας τα ατυχήματα ή τη δαπανηρή ζημιά στον εξοπλισμό.Ομοίως, σε ιατρικές συσκευές όπως ανεμιστήρες ή οθόνες καρδιάς, ο έγκαιρος χειρισμός διακόπτης μπορεί να είναι η διαφορά μεταξύ ζωής και θανάτου, εξασφαλίζοντας ότι τα κρίσιμα συστήματα λειτουργούν χωρίς καθυστέρηση.

Σχεδιασμός αποτελεσματικών ISRs

Για να μεγιστοποιηθεί η απόδοση και η ανταπόκριση ενός συστήματος, οι ISRs πρέπει να σχεδιαστούν προσεκτικά.Η εφαρμογή της αποτελεσματικής ρουτίνας διακοπής (ISR) είναι ιδανική για την εξασφάλιση αξιόπιστης, γρήγορης και αποτελεσματικής συμπεριφοράς ενσωματωμένου συστήματος.Ακολουθούν ορισμένες βέλτιστες πρακτικές που πρέπει να ακολουθήσετε κατά την εφαρμογή των ISRs σε ενσωματωμένα συστήματα για την επίτευξη της βέλτιστης απόδοσης.

Κρατήστε το ISRS σύντομο και γρήγορο

Ο σημαντικότερος κανόνας για τη συγγραφή ISRs είναι να τους κρατήσει όσο το δυνατόν μικρότερο και γρήγορο.Ενώ εκτελεί ένα ISR, η CPU δεν μπορεί να επεξεργαστεί άλλα καθήκοντα, τόσο μακρά ή πολύπλοκες ρουτίνες μπορούν να προκαλέσουν καθυστερήσεις στη λειτουργία του συστήματος.Για να επιτευχθεί αυτό, αποφύγετε να εκτελείτε μακρούς υπολογισμούς ή να καλείτε χρονοβόρες λειτουργίες μέσα σε ένα ISR.Αντ 'αυτού, επικεντρωθείτε στο χειρισμό της διακοπής γρήγορα και αποβάλλετε μη κρίσιμες εργασίες σε μια διαδικασία φόντου ή στον κύριο βρόχο προγράμματος.Αυτό εξασφαλίζει ότι το ISR παραμένει αποτελεσματικό και ανταποκρίνεται στα γεγονότα.

Ελαχιστοποιήστε τη συχνότητα διακοπής

Ένας υπερβολικός αριθμός διακοπών μπορεί να συντρίψει την CPU, με αποτέλεσμα μια καταιγίδα διακοπής, όπου το σύστημα ξοδεύει περισσότερο χρόνο χειρισμού διακοπών από την εκτέλεση των αρχικών εργασιών του προγράμματος.Αυτό υποβαθμίζει τη συνολική απόδοση του συστήματος.Για να μειωθεί η συχνότητα διακοπής, εφαρμόστε την εκτόξευση υλικού για μηχανικούς διακόπτες για να αποφευχθούν ψευδείς ενεργοποιητές που προκαλούνται από σήματα θορύβου ή αναπήδησης.Επιπλέον, ρυθμίστε τα χρονικά διαστήματα για να διασφαλίσετε ότι οι περιοδικοί χρονομετρητές δεν παράγουν υπερβολικές διακοπές που θα μπορούσαν να εμποδίσουν τη λειτουργία του συστήματος.

Δώστε προτεραιότητα στις διακοπές

Σε ενσωματωμένα συστήματα με πολλαπλές διακοπές, απαιτείται για την εκχώρηση των κατάλληλων επιπέδων προτεραιότητας για να διασφαλιστεί ότι τα πιο κρίσιμα γεγονότα αντιμετωπίζονται πρώτα.Οι περισσότεροι σύγχρονοι μικροελεγκτές διαθέτουν έναν ένθετο ελεγκτή διακοπής διανυσμάτων (NVIC), ο οποίος επιτρέπει τη δημιουργία επιπέδων προτεραιότητας για διαφορετικές διακοπές.Με την προτεραιότητα των διακοπών, μπορείτε να εμποδίσετε τις εργασίες χαμηλότερης προτεραιότητας να καθυστερήσουν τις λειτουργίες που είναι ευαίσθητες στο χρόνο ή η αποστολή.Αυτή η προσέγγιση εξασφαλίζει ότι οι διακοπές υψηλής προτεραιότητας επεξεργάζονται πάντα αμέσως.

Προστατέψτε τους κοινούς πόρους

Όταν το ISR και το κύριο πρόγραμμα μοιράζονται πόρους όπως μεταβλητές, καταχωρητές υλικού ή buffers μνήμης, υπάρχει κίνδυνος για συνθήκες φυλής ή διαφθορά δεδομένων εάν η πρόσβαση δεν διαχειρίζεται σωστά.Αυτό μπορεί να οδηγήσει σε απρόβλεπτη συμπεριφορά ή συντριβή του συστήματος.Για να αποφευχθούν οι συγκρούσεις, χρησιμοποιήστε μηχανισμούς συγχρονισμού, όπως τμήματα ή σηματοφόρα για τη διαχείριση της πρόσβασης σε κοινούς πόρους.Εναλλακτικά, προσωρινά απενεργοποιήστε τις διακοπές κατά την πρόσβαση σε κοινούς πόρους για να διασφαλίσετε ότι το κύριο πρόγραμμα δεν διακόπτεται κατά τη διάρκεια μιας επιχείρησης.

ISR σε ένα σύστημα αερόσακων αυτοκινήτων

Ας εξετάσουμε ένα πρακτικό παράδειγμα μιας ρουτίνας υπηρεσίας διακοπής (ISR) σε ένα σύστημα αερόσακων αυτοκινήτων.Όταν συμβεί ένα ατύχημα αυτοκινήτων, οι αισθητήρες ανιχνεύουν την ξαφνική επιβράδυνση και ενεργοποιούν αμέσως μια διακοπή στη μονάδα ελέγχου του αερόσακου (ACU).Το ISR για αυτή τη διακοπή εκτελεί διάφορες εργασίες: διαβάζει τα δεδομένα του αισθητήρα για να επιβεβαιώσει το συμβάν συντριβής, υπολογίζει τον κατάλληλο χρονισμό για την ανάπτυξη του αερόσακου και ενεργοποιεί τον μηχανισμό ανάπτυξης αερόσακων.Αυτή η όλη διαδικασία πρέπει να ολοκληρωθεί εντός χιλιοστών του δευτερολέπτου για να εξασφαλιστεί ότι ο αερόσακος θα αναπτυχθεί τη σωστή στιγμή για να προστατεύσει τους επιβάτες του οχήματος.Εάν το ISR είναι κακώς σχεδιασμένο ή διαρκεί πολύ για να εκτελέσει, ο αερόσακος θα μπορούσε να αναπτυχθεί πολύ αργά, οδηγώντας σε καταστροφικές συνέπειες.Ως εκ τούτου, η αποτελεσματικότητα και η ταχύτητα του ISR είναι μεγάλη για να εξασφαλιστεί η ασφάλεια και η αποτελεσματικότητα του συστήματος αερόσακων.

Προηγμένες τεχνικές διαχείρισης διακοπής

Σε πιο πολύπλοκα συστήματα, η βελτιστοποίηση της απόδοσης και της αποτελεσματικότητας των ρουτινών υπηρεσιών διακοπής (ISRS) γίνεται σημαντική, ειδικά σε εφαρμογές χρόνου.Για να επιτευχθεί αυτό, μπορείτε να εφαρμόσετε μια ποικιλία προηγμένων τεχνικών διαχείρισης διακοπής που μειώνουν την καθυστέρηση, να δώσουν προτεραιότητα στις εργασίες πιο αποτελεσματικά και να ελαχιστοποιήσουν τις συνολικές επιπτώσεις στην απόδοση του συστήματος.Παρακάτω υπάρχουν τρεις βασικές τεχνικές που χρησιμοποιούνται συνήθως σε προηγμένα συστήματα για τη βελτίωση του χειρισμού διακοπής.

Ένθετα διακόπτες

Οι ένθετες διακοπές επιτρέπουν τη διακοπή της υψηλότερης προτεραιότητας για την προβολή της εκτέλεσης των ISR με χαμηλότερη προτεραιότητα, εξασφαλίζοντας ότι τα γεγονότα αντιμετωπίζονται χωρίς καθυστέρηση.Σε ένα βασικό σύστημα διακοπής, μόλις ενεργοποιηθεί ένα ISR, όλες οι άλλες διακοπές είναι απενεργοποιημένες μέχρι να ολοκληρωθεί το τρέχον ISR.Αυτή η προσέγγιση μπορεί να οδηγήσει σε καθυστερήσεις στην ανταπόκριση σε γεγονότα υψηλότερης προτεραιότητας, εάν υπάρχει ήδη σε εξέλιξη η ISR χαμηλότερης προτεραιότητας.Με την ενεργοποίηση των ενσωματωμένων διακοπών, το σύστημα μπορεί να σταματήσει ένα ISR χαμηλότερης προτεραιότητας, να χειριστεί την πιο επείγουσα διακοπή και στη συνέχεια να επαναλάβει το αρχικό ISR μόλις ολοκληρωθεί η εργασία υψηλότερης προτεραιότητας.Αυτή η τεχνική βελτιώνει την ανταπόκριση του συστήματος, ειδικά σε σενάρια όπου τα ευαίσθητα στο χρόνο συμβάντα εμφανίζονται απρόβλεπτα και πρέπει να δοθεί προτεραιότητα.Για παράδειγμα, σε ένα σύστημα αυτοκινήτων, ένας αισθητήρας που ανιχνεύει ξαφνική επιβράδυνση κατά τη διάρκεια μιας σύγκρουσης πρέπει να δοθεί προτεραιότητα σε λιγότερο κρίσιμες διακοπές, όπως η διάγνωση του κινητήρα.Ωστόσο, η εφαρμογή ενσωματωμένων διακοπών απαιτεί προσεκτικό σχεδιασμό για να αποφευχθούν ζητήματα όπως η αναστροφή προτεραιότητας, όπου τα καθήκοντα χαμηλότερης προτεραιότητας εμποδίζουν τα καθήκοντα υψηλότερης προτεραιότητας λόγω του ακατάλληλου χειρισμού.

Πίνακες διάνυσμα διακοπής

Οι πίνακες διανυσμάτων διακοπής παρέχουν έναν δομημένο τρόπο για τη διαχείριση πολλαπλών τύπων διακοπών χρησιμοποιώντας έναν πίνακα για να εντοπίσετε γρήγορα το κατάλληλο ISR για κάθε συγκεκριμένο συμβάν διακοπής.Σε απλούστερα συστήματα, ο επεξεργαστής μπορεί να χρειαστεί να αναζητήσει μέσω μιας λίστας πιθανών διακοπών για να καθορίσει ποια ISR θα εκτελέσει, γεγονός που μπορεί να εισαγάγει περιττές καθυστερήσεις.Ένας πίνακας διάνυσμα διακοπής εξαλείφει αυτή την αναποτελεσματικότητα, χαρτογραφώντας κάθε τύπο διακοπής απευθείας στον αντίστοιχο ISR μέσω ενός προκαθορισμένου πίνακα που είναι αποθηκευμένος στη μνήμη.Όταν συμβεί μια διακοπή, το σύστημα μπορεί να αναφερθεί αμέσως στον πίνακα για να μεταβεί στην κατάλληλη ISR, να μειώσει την καθυστέρηση και να βελτιώσει τη συνολική απόδοση.Αυτή η τεχνική είναι χρήσιμη σε συστήματα με πολυάριθμα περιφερειακά, όπου πρέπει να αντιμετωπίζονται γρήγορα και αποτελεσματικά πολλαπλές διακοπές από διάφορες πηγές.Για παράδειγμα, σε έναν μικροελεγκτή που διαχειρίζεται ένα σύστημα αερόσακων αυτοκινήτων, ενδέχεται να υπάρχουν διακοπές για αισθητήρες σύγκρουσης, αισθητήρες ζώνης ασφαλείας και διαγνωστικές ειδοποιήσεις.Ένας πίνακας διανυσμάτων διακοπής διασφαλίζει ότι κάθε μία από αυτές τις διακοπές δρομολογείται στο σωστό ISR χωρίς περιττές καθυστερήσεις επεξεργασίας.

Αναβολή του χειρισμού διακοπής

Η αναβολή του χειρισμού διακοπής περιλαμβάνει τη διάσπαση της διαδικασίας χειρισμού διακοπής σε δύο μέρη: ένα κρίσιμο τμήμα που εκτελείται εντός του ISR και ενός μη κρίσιμου τμήματος που μπορεί να αναβληθεί σε μια διαδικασία υποβάθρου.Αυτή η τεχνική είναι πολύτιμη σε συστήματα όπου τα ISR πρέπει να εκτελούν όσο το δυνατόν γρηγορότερα για να αποφευχθεί η παρεμπόδιση άλλων διακοπών.Το ISR εκτελεί μόνο τις πιο επείγουσες εργασίες, όπως τα δεδομένα του αισθητήρα ανάγνωσης ή την αναγνώριση του σήματος διακοπής πριν από την έξοδο.Τα μη κρίσιμα καθήκοντα, όπως τα δεδομένα καταγραφής ή η εκτέλεση λεπτομερών υπολογισμών, αναβάλλονται σε ξεχωριστή διαδικασία φόντου που εκτελείται όταν το σύστημα είναι αδρανές ή λιγότερο απασχολημένο.Αυτή η προσέγγιση ελαχιστοποιεί το χρόνο που δαπανάται μέσα στο ISR, μειώνει τη συνολική καθυστέρηση διακοπής και διασφαλίζει ότι το σύστημα παραμένει ανταποκρινόμενο σε νέες διακοπές.Σε ένα σύστημα αερόσακων αυτοκινήτων, για παράδειγμα, το ISR μπορεί να χειριστεί αμέσως την ανίχνευση σύγκρουσης και να ενεργοποιήσει αμέσως την ανάπτυξη αερόσακων, ενώ η καταγραφή των λεπτομερειών συμβάντων ή η διάγνωση του συστήματος αναβάλλονται σε εργασία υποβάθρου χαμηλότερης προτεραιότητας.Ωστόσο, ο αναβαλλόμενος χειρισμός διακοπής απαιτεί προσεκτικό προγραμματισμό των εργασιών για να διασφαλιστεί ότι οι αναβαλλόμενες εργασίες ολοκληρώνονται εγκαίρως και δεν συσσωρεύονται, ενδεχομένως προκαλώντας καθυστερήσεις στο σύστημα.
