Inside IC 7490: Ένας ολοκληρωμένος οδηγός για τα κυκλώματα της δεκαετίας

Στο τεράστιο και συνεχώς αναπτυσσόμενο σύμπαν της ψηφιακής ηλεκτρονικής, ο ρόλος των ολοκληρωμένων κυκλωμάτων για την ενίσχυση της πολυπλοκότητας και της αποτελεσματικότητας των ηλεκτρονικών συστημάτων δεν μπορεί να υπερεκτιμηθεί.Μεταξύ αυτών των βασικών στοιχείων, το IC 7490 ξεχωρίζει ως ένας τυπικός μετρητής δυαδικών κωδικοποιημένων δεκαδικών (BCD), κλειδί στις εφαρμογές που απαιτούν ακριβή και αποτελεσματική μέτρηση.Γνωστή για την ισχυρή λειτουργικότητά του, το IC 7490 διευκολύνει την ψηφιακή αριστεία με την απρόσκοπτη διαχείριση των δεκαδικών ψηφίων και την επαναφορά του αβίαστα, καθιστώντας την απαραίτητη σε συσκευές που κυμαίνονται από ψηφιακά ρολόγια έως πολύπλοκα συστήματα ελέγχου.Αυτό το άρθρο εκσφενδονίζεται στο IC 7490, αποκαλύπτοντας τη λειτουργική δυναμική του, τις δομικές αποχρώσεις και τις βαθιές επιπτώσεις στην ψηφιακή ηλεκτρονική, φωτίζοντας έτσι τον κύριο ρόλο της στις σύγχρονες τεχνολογικές εφαρμογές.

Κατάλογος

Εξερεύνηση του IC 7490

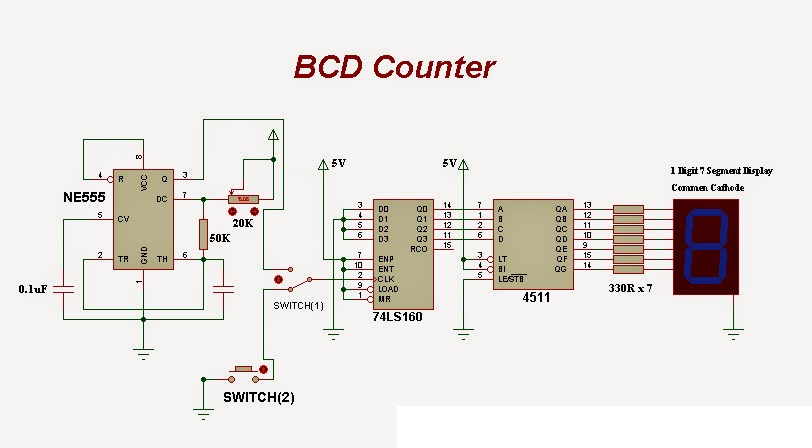

Ο δυαδικός ψηφιακός (BCD) μετρητής (BCD) παραμένει ακρογωνιαίος λίθος στα ψηφιακά ηλεκτρονικά.Είναι έμπειρος στην καταμέτρηση των δεκαδικών ψηφίων έως και των δέκα, επαναφέροντας αυτόματα με κάθε παλμό ρολογιού.Μοναδικές εξόδους από 0000 έως 1001 σε δυαδική μορφή παράγονται με ακρίβεια, απεικονίζοντας τη συμβολή της στην αποτελεσματικότητα του συστήματος.Το IC 7490 είναι ένα λεπτομερές ολοκληρωμένο κύκλωμα ειδικά κατασκευασμένο για δεκαδική καταμέτρηση, εξασφαλίζοντας την απρόσκοπτη λειτουργία ηλεκτρονικών κυκλωμάτων.

Οι μετρητές BCD βρίσκουν τη θέση τους σε μυριάδες εφαρμογές, συμπεριλαμβανομένων ψηφιακών ρολογιών, οδομέτρων και αριθμομηχανών.Σε σενάρια που απαιτούν ακριβή αναπαράσταση των δεκαδικών αριθμών σε δυαδικές μορφές, τέτοιοι μετρητές υπερέχουν με τη διευκόλυνση της μετατροπής σε μορφές εύκολα κατανοητές.Καθώς οι μετρητές BCD χρησιμοποιούνται σε συστήματα ελέγχου και συσκευές που απαιτούν ακριβή αριθμητική αναπαράσταση, μια βαθύτερη εκτίμηση της πρακτικότητάς τους εμφανίζεται μέσω της καθημερινής χρήσης.

Το IC 7490 σηματοδοτεί ένα αξιοσημείωτο βήμα προς τα εμπρός στον ψηφιακό σχεδιασμό, προωθώντας απρόσκοπτες μεταβάσεις και ισχυρές επιδόσεις στην καταμέτρηση των εργασιών.Οι μηχανικοί κρατούν την προσαρμοστικότητά τους με μεγάλη προσοχή, ειδικά όταν εργάζονται σε περίπλοκα ηλεκτρονικά, λόγω του ευπροσάρμοστου χειρισμού διαφόρων λειτουργιών καταμέτρησης.Αυτή η αποτελεσματικότητα στη λειτουργία καθιστά μια ευνοημένη επιλογή για τη δημιουργία ψηφιακών συστημάτων όπου η ακρίβεια και η αξιοπιστία έχουν σημαντική αξία.

Επισκόπηση IC 7490

Ριζικό 7490 είναι ένα εξελιγμένο ολοκληρωμένο κύκλωμα σχεδιασμένο ως μετρητής δεκαετίας 4-bit.Στον πυρήνα του, χρησιμοποιεί μηχανισμό κυματισμού και διαθέτει μια σειρά από διασυνδεδεμένα flip-flops master/slave.Το κύκλωμα είναι έξυπνα οργανωμένο σε δύο ξεχωριστά λειτουργικά τμήματα: το ένα που διευκολύνει μια λειτουργία διαίρεσης ανά δύο και το άλλο μια λειτουργία διαίρεσης-πέντε.Αυτή η διπλή διαμόρφωση ανταποκρίνεται σε ποικίλες συχνότητες ρολογιών, με αποτέλεσμα τη δυναμική μεταβάσεις κατάστασης με κάθε παλμό ρολογιού.Μια τέτοια δομική προσέγγιση επιτρέπει ευέλικτες δυνατότητες μέτρησης, ανοίγοντας δρόμους για περίπλοκες ψηφιακές υλοποιήσεις.

Το μοναδικό πλαίσιο διπλής διατομής της IC σας δίνει τη δυνατότητα να εξερευνήσετε μια σειρά από εφαρμογές ψηφιακής μέτρησης.Αγκαλιάζοντας το χάσμα ανά δύο και διαιρέστε τις λειτουργίες, μπορείτε να προσαρμόσετε τις σειρές καταμέτρησης χρησιμοποιώντας σύνθετα λογικά σχέδια.Αυτή η προσαρμοστικότητα αποδεικνύεται επωφελής σε εφαρμογές που περιλαμβάνουν τη διαίρεση συχνότητας, καθιστώντας το πολύτιμο περιουσιακό στοιχείο σε ρολόγια, μετρητές συχνότητας και συναφή κυκλώματα.Μπορείτε συχνά να προωθήσετε τα όρια των χαρακτηριστικών του, προσπαθώντας για βελτιστοποιημένη απόδοση τόσο σε σύγχρονες όσο και σε ασύγχρονη προσπάθεια μέτρησης.

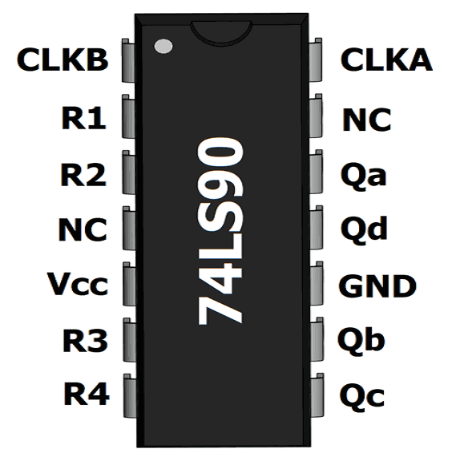

IC 7490 Διαμόρφωση ακίδων

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
1	CLKB	Είσοδος ρολογιού 2
2	R1	Επαναφορά 1
3	R2	Επαναφορά 2
4	Nc	Μη συνδεδεμένος
5	VCC	Θετική εισροή εφοδιασμού
6	R3	Επαναφορά 3
7	R4	Επαναφορά 4
8	ΕΟ	Ακροδέκτης εξόδου 3
9	ΕΒ	Ακροδέκτης εξόδου 2
10	ΑΕΔ	Εδαφος
11	ΕΔ	Ακροδέκτης εξόδου 4
12	Qa	Ακροδέκτης εξόδου 1
13	Nc	Μη συνδεδεμένος
14	Κούκα	Είσοδος ρολογιού 1

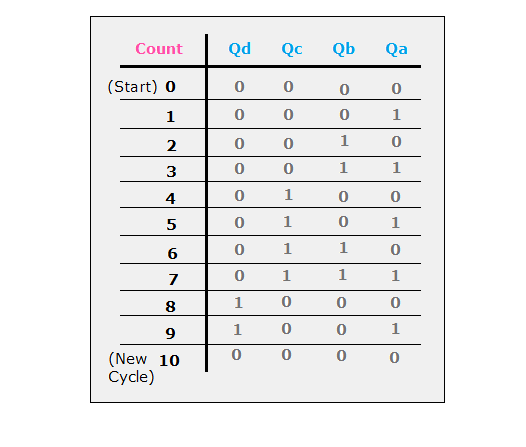

Τραπέζι αλήθειας

Ο παρακάτω πίνακας παρουσιάζει τον πίνακα αλήθειας για το IC 7490-decade μετρητής.Όπως αποδεικνύεται, ο μετρητής προχωρά διαδοχικά μέσω των καταστάσεων από 0 έως 9, σε αυτό το σημείο επαναφέρει αυτόματα και ξεκινά μια νέα καταμέτρηση κύκλος.

Χαρακτηριστικά και τεχνικές προδιαγραφές

Χαρακτηριστικό/προδιαγραφές	Περιγραφή
Διαρροή εξουσίας	Περίπου 145 Milliwatts
Συχνότητα μέτρησης	Λειτουργεί σε 42 megahertz
Λειτουργίες μέτρησης	Προσφέρει διάφορες λειτουργίες καταμέτρησης
Διόδους σφιγκτήρα εισόδου	Περιορίζει τον αντίκτυπο τερματισμού υψηλής ταχύτητας
Τάση τροφοδοσίας	Λειτουργεί σε τάση τροφοδοσίας 5 βολτ
Εύρος θερμοκρασίας περιβάλλοντος	Λειτουργική από -55 ° C έως 125 ° C

Κύκλωμα IC 7490

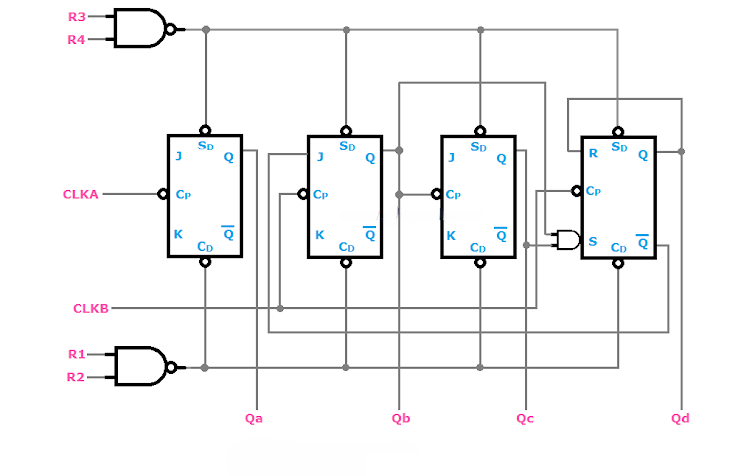

Εσωτερικό κύκλωμα

Το IC 7490 είναι αρχιτεκτονικό με μια σειρά από τέσσερις master-slave JK flip-flops συνεκτικά συνδεδεμένα, σχηματίζοντας τον πυρήνα του επιχειρησιακού του συστήματος.Η έναρξη αυτής της αλληλουχίας ξεκινά με ένα flip-flop που ενεργοποιείται από τον πείρο CLKA, ανοίγοντας το δρόμο για επακόλουθα σαγιονάρες που ελιγμένα μέσω του πείρου CLKB, ενορχηστρώντας μια αρμονική και διαδοχική εξέλιξη του σήματος.

Διάγραμμα μπλοκ

Το δομικό διάγραμμα του IC 7490 παρουσιάζει τα συστατικά του, με ιδιαίτερη έμφαση στις εισόδους που καθοδηγούν τη λειτουργικότητά του.

• Το VCC και το GND παρέχουν την ενέργεια του κυκλώματος, με το VCC να αντιπροσωπεύει το υψηλότερο επίπεδο τάσης και το GND να ενεργεί ως σταθεροποιητικό έδαφος.

• Οι εισόδους ρολογιού (Α και Β) εξυπηρετούν το ρυθμικό παλμικό που απαιτούνται για τη λειτουργία IC, ενσωματώνοντας ένα χαρακτηριστικό γνώρισμα του αντεπικρορικού σχεδιασμού.

• Ορίστε τις εισόδους (S1 και S2) συνήθως συνδέονται με το GND στην αδρανή τους κατάσταση, προσφέροντας μια οδό για να προετοιμάσετε το IC σε καθορισμένη κατάσταση, όπου ο αριθμός συχνά ξεκινά από το 0000 (0).

Περιπλοκές σε αντίθετο σχεδιασμό με IC 7490

Αρκετές έννοιες χρησιμεύουν ως η ραχοκοκαλιά του αντισταθμιστικού σχεδιασμού.Η κατανόηση τους είναι σημαντική για αποτελεσματική εφαρμογή:

• Οι ασύγχρονοι μετρητές επιτρέπουν σε κάθε flip-flop να λειτουργεί ανεξάρτητα, χωρίς συγχρονισμένη ρολόι, όπως υποδεικνύεται από ICS όπως 7490 και 7493.

• Οι σύγχρονοι μετρητές βασίζονται σε μια ενοποιημένη πηγή ρολογιού, προωθώντας συγχρονισμένες ενέργειες, η οποία είναι εμφανής σε μοντέλα IC όπως 74160 και 74163.

• Το BCD (δυαδικό κωδικοποιημένο δεκαδικό) μετασχηματίζει τους δεκαδικούς αριθμούς σε δυαδική μορφή, προωθώντας ομαλότερες αλληλεπιδράσεις δεδομένων μέσα σε ψηφιακά πλαίσια.

• Η καταμέτρηση του MOD-N οριοθετεί την πρόοδο των καταστάσεων «Ν» πριν από την επαναφορά, ορίζοντας το μέτρο ενός μετρητή.

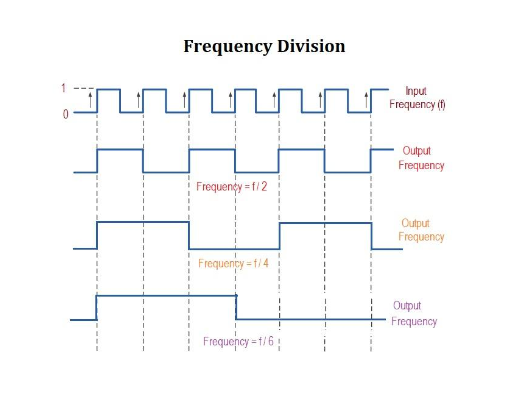

• Η διαίρεση συχνότητας διατυπώνει μια μέθοδο κατάτμησης της συχνότητας ενός σήματος ρολογιού διαμορφώνοντας τον ρυθμό ενεργοποίησης του Flip-Flop, παρουσιάζοντας έτσι τον τρόπο με τον οποίο οι μετρητές ρυθμίζουν με δεξιότητα τις συχνότητες σήματος.

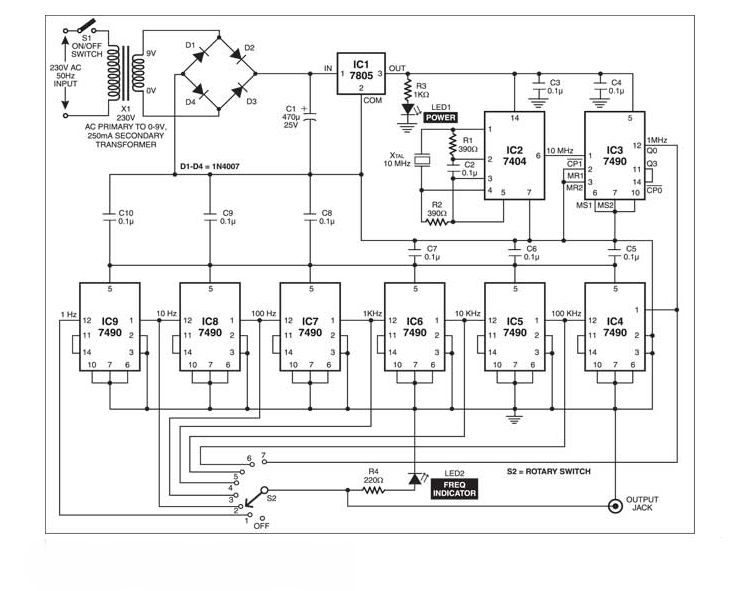

Εφαρμογή διαιρέτη συχνότητας χρησιμοποιώντας το IC 7490

Η λειτουργική ικανότητα του IC 7490 στη διαίρεση συχνότητας εκδηλώνεται στην εφαρμογή του με έναν ταλαντωτή κρυστάλλου 10MHz, συνοδευόμενο από ένα εξάγωνο μετατροπέα IC 7404 και αρκετές μονάδες 7490.Αυτή η ρύθμιση παράγει επιδέξια ένα φάσμα συχνοτήτων που κυμαίνονται από 1MHz έως 1Hz.Σε κάθε επίπεδο αντίθετο, η συχνότητα υφίσταται διαίρεση με συντελεστή δέκα, που αντιπροσωπεύεται οπτικά από δείκτες LED που επισημαίνουν τις συχνότητες εξόδου, δίνοντας έμφαση στην ισχυρή ικανότητα του IC 7490 στην εκτέλεση εξελιγμένων εργασιών διαίρεσης συχνότητας.

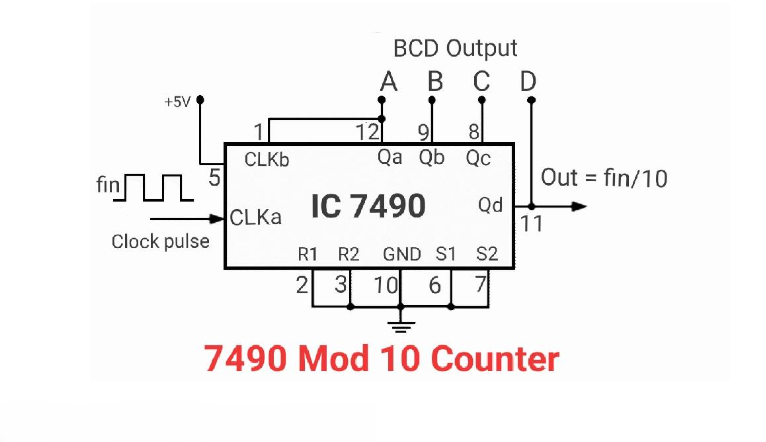

Λειτουργία του μετρητή δεκαετίας 7490

Το IC 7490 λειτουργεί ως μετρητής δυαδικών κωδικοποιημένων δεκαδικών (BCD), προχωρώντας κομψά μέσω δέκα διαφορετικών καταστάσεων που κυμαίνονται από 0 έως 9, κερδίζοντας τον ορισμό ενός μετρητή Modulo-10 (Mod-10).Στον πυρήνα του υπάρχουν δύο ενσωματωμένες μονάδες καταμέτρησης: ένα mod-2 και ένας μετρητής MOD-5.Σε ενιαία, αυτές οι μονάδες εκδηλώνουν δυνατότητες μέτρησης της δεκαετίας, εκπληρώνοντας τις απαιτήσεις τόσο της ακρίβειας όσο και της αποτελεσματικότητας.Η διαδικασία ξεκινά με τον μετρητή MOD-2 που ταλαντεύεται μεταξύ δύο καταστάσεων, 0 και 1.Οι ακριβείς συνδέσεις είναι χρήσιμες: Συνδέστε το ρολόι του μετρητή MOD-5 με CLKB και τον μετρητή MOD-2 σε CLKA για να εξασφαλίσετε ομαλή λειτουργία.

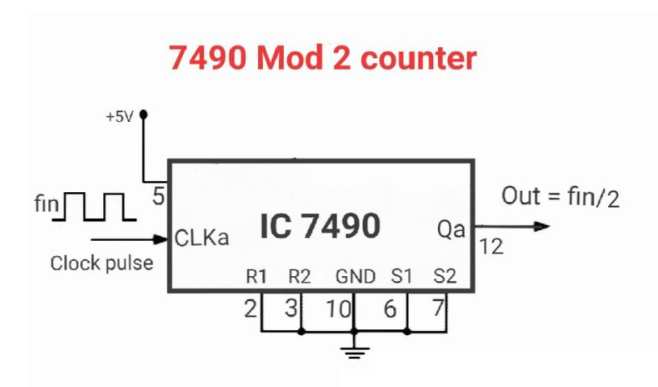

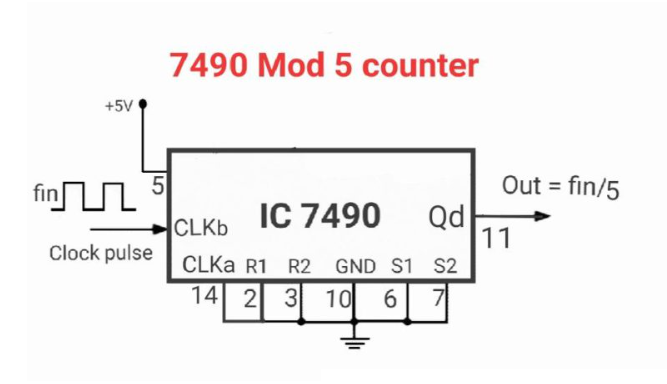

Αρθρωτός μετρητής

Τη στιγμή που ένα σήμα ρολογιού εμπλέκει την ενότητα MOD-2, εναλλάσσει επιδέξια την παραγωγή του, QA, μεταξύ 0 και 1. Αυτή η ταλαντευόμενη έξοδος ωθεί το τμήμα Mod-5 μέσω πέντε διαφορετικών καταστάσεων, ολοκληρώνοντας έναν κύκλο BCD από 0 έως 9 με άψογη λειτουργικότητα.Εξοπλισμένο με δύο ακροδέκτες επαναφοράς (R0 και R1) και δύο ακροδέκτες (S0 και S1), ο μετρητής προσφέρει ευέλικτο έλεγχο στην κατάσταση του.Η εμπλοκή ενός πείρου επαναφοράς με ένα υψηλό σήμα ή ο ρύθμιση ενός καθορισμένου πείρου με χαμηλή άψογα επαναφέρει τον αριθμό στο 0000, εναρμονίζοντας το κύκλωμα για να ξεκινήσει εκ νέου.Από την άλλη πλευρά, ένα χαμηλό σήμα στην επαναφορά και ένα υψηλό στο σετ επιτρέπει στον μετρητή να ανεβαίνει στη μέγιστη μέγιστη μέτρηση των 1001 ή εννέα.

Για να επεκταθεί με τόλμη η ικανότητα μέτρησης σε διπλά ψηφία (φθάνοντας τα 99, mod-100) ή ακόμα και τριπλά ψηφία (που εκτείνεται σε 999, mod-1000) απαιτεί ελάχιστες προσαρμογές.Με την ενσωμάτωση της υψηλότερης παραγωγής από ένα IC ως είσοδο ρολογιού σε μια άλλη σε μια διαδοχική σειρά, αυτές οι προσαρμογές καθίστανται εφικτές.Για τις τυπικές λειτουργίες mod-10, η δεύτερη είσοδος ρολογιού, που βρίσκεται στον ακροδέκτη 1, θα πρέπει να συνδέεται με το QA, με όλες τις άλλες ακίδες επαναφοράς κατάλληλα γειωμένες.Ένας μεμονωμένος παλμός που παραδίδεται στον ακροδέκτη 1 ξεκινάει αποτελεσματικά την καταμέτρηση.Υιοθετώντας ένα μυαλό ερωτημάτων, για λειτουργίες MOD-6, εμπλέκουν την είσοδο 1 με τις ακίδες επαναφοράς R3 και R4 γειωμένες και συνδέστε έξυπνα το QA με την είσοδο 2 για να επαναπροσδιορίσετε το πλαίσιο καταμέτρησης.

Ενσωμάτωση IC 7490 και οθόνη 7 τμημάτων

Η διερεύνηση του σχεδιασμού ψηφιακού κυκλώματος με IC 7490 και IC 7446 για την εμφάνιση μετρήσεων από 0 έως 9 σε μια οθόνη 7 τμημάτων προσφέρει ένα συναρπαστικό ταξίδι σε ηλεκτρονικά.Κάθε παλμός ρολογιού μεταβάλλει αυτόν τον συνδυασμό, δημιουργώντας μια συναρπαστική ακολουθία οπτικών οθονών.

Το IC 7490 χρησιμεύει ως μετρητής δεκαετίας, καθοδηγώντας την καταμέτρηση από το 0 έως το 9. Η εργασία του περιλαμβάνει τη διάσπαση του παλμού του ρολογιού σε δέκα εξόδους, υποστηρίζοντας την ακρίβεια της ακολουθίας μέτρησης ορατή στην οθόνη.Μπορείτε συχνά να θαυμάσετε το IC 7490 για την αξιοπιστία του, ειδικά σε ψηφιακά ρολόγια και μετρητές συχνότητας που απαιτούν ακριβή έλεγχο αλληλουχίας.

Στην πράξη, η δημιουργία IC 7490 περιλαμβάνει σχολαστικές εκτιμήσεις όπως τα επίπεδα ισχύος, τη μείωση του θορύβου και την ακριβή ευθυγράμμιση των σημάτων εισόδου.Η επιτυχής διαχείριση αυτών των πτυχών εξασφαλίζει ομαλή απόδοση και εμποδίζει την ασταθής μέτρηση.Μπορείτε συχνά να αντλήσετε από την εμπειρία τους για να τελειοποιήσετε τις παραμέτρους κυκλώματος, αυξάνοντας τόσο τη σταθερότητα όσο και την ακρίβεια.

Σύνδεση IC 7490 και 7 τμηματικών οθονών με IC 7446

Το IC 7446 διαδραματίζει σημαντικό ρόλο στη μετατροπή των εξόδων δυαδικών αριθμών σε οπτικά κατανοητές αριθμούς σε οθόνη 7 τμημάτων.Λειτουργεί ως οδηγός, ερμηνεύοντας τη δυαδική έξοδο του IC 7490 και ενεργοποιώντας τα κατάλληλα τμήματα για τον σχηματισμό ψηφιακών ψηφίων.

Η εφαρμογή του IC 7446 περιλαμβάνει πρακτικές εκτιμήσεις.Η διασφάλιση των περιορισμών και της ποιότητας της σύνδεσης του τμήματος εμποδίζει την εξάντληση και εξασφαλίζει σαφή ορατότητα.Μπορείτε να ενσωματώσετε στρατηγικά αντιστάσεις για να εξισορροπήσετε τη ροή της τρέχουσας ροής, παρατείνοντας έτσι τη διάρκεια της ζωής.

Το χαρακτηριστικό γνώρισμα των εκλεπτυσμένων ψηφιακών συστημάτων έγκειται στη λειτουργική ευελιξία και την προσαρμογή τους σε ποικίλες συχνότητες ρολογιών.Η εξασφάλιση της ευθυγράμμισης μεταξύ της συχνότητας παλμών ρολογιού και του συστήματος μέτρησης υποστηρίζει την ομαλή λειτουργία, με τις απαιτούμενες προσαρμογές για να ικανοποιήσει διαφορετικές ανάγκες και περιβάλλοντα σχεδιασμού.

Εφαρμογές του IC 7490

Μηχανισμοί ψηφιακής μέτρησης

Μέσα στον κόσμο της ψηφιακής καταμέτρησης, το IC 7490 παίρνει το επίκεντρο με την έμφυτη χωρητικότητα του να κυκλοφορήσει μέσω των αριθμών 0 έως 9. Καθώς οι συσκευές προσπαθούν για ακριβή διαχείριση μέτρησης, την ευελιξία και τη συμβατότητα αυτής της δεκαετίας αντεπίθεσης όταν είναι συμπαγείς με άλλα ψηφιακά στοιχεία,Αποκαλύπτοντας μια συμβιωτική σχέση που θαυμάζετε.

Βελτίωση εμφάνισης με οθόνες 7 τμημάτων

Το IC 7490 βρίσκει έναν σημαντικό ρόλο στις οθόνες 7 τμημάτων, διευκολύνοντας μια δομημένη προσέγγιση της αριθμητικής αναπαράστασης.Τέτοιες οθόνες επικρατούν στα ηλεκτρονικά καταναλωτικά, εξασφαλίζοντας την αβίαστη αναγνωσιμότητα.Μπορείτε συχνά να σκάβετε στις διακρίσεις της τελειοποίησης του IC 7490 για να επιτύχετε τη βέλτιστη απόδοση οθόνης, ένα σκάφος που όχι μόνο ενισχύει την αλληλεπίδρασή σας, αλλά και ανοίγει το δρόμο για την ανακάλυψη απροσδόκητων αποτελεσματικότητας.Η βαθμονόμηση αυτών των οθονών με ακρίβεια σας διακρίνει από αρχάριους που θέλουν να μάθουν.

Ακρίβεια σε ψηφιακούς χρονομετρητές και ρολόγια

Όταν τοποθετείται στο κέντρο ψηφιακών χρονομετρητών και ρολογιών, το IC 7490 αποκαλύπτει την αντοχή του στο ακρίβεια διαιρέσεως του χρόνου.Μέσω της επιρροής του σε συστήματα που εξαρτώνται από το χρόνο, παρέχουν αξιόπιστα τμήματα χρόνου που χρησιμοποιούνται για τις λειτουργίες.Η κυριαρχία του συγχρονισμού του με συμπληρωματικά συστατικά απαιτεί ένα θεωρημένο μείγμα θεωρίας και πρακτικού πειραματισμού.Αυτή η προσεκτική προσπάθεια μετατρέπει τη λειτουργικότητα της βασικής γραμμής σε εξελιγμένες καινοτομίες χρονισμού που αγαπούν οι λάτρεις του χρονομέτρου.

Εξορμμομήσεις αυτοματοποίησης και ελέγχου σε περιβάλλοντα διακομιστή

Η ενσωμάτωση του IC 7490 σε αυτοματοποιημένα κυκλώματα ελέγχου εντός ψηφιακών συστημάτων και διακομιστών προάγει την αυξημένη λειτουργική αποτελεσματικότητα.Ενορχηστρώνει περίπλοκες διαδικασίες, όπως ο προγραμματισμός των εργασιών και η κατανομή των πόρων, παρακολουθώντας σχολαστικά τους επιχειρησιακούς κύκλους.Εκείνοι που έχουν ωριμάσει σε ενορχηστρώση διακομιστή εκμεταλλεύονται αυτά τα χαρακτηριστικά για να βελτιώσουν τη διακίνηση του διακομιστή, διαμορφώνοντας με ακρίβεια τη δυναμική της διαχείρισης της κυκλοφορίας δικτύου.Αυτή η συνετή εφαρμογή παρουσιάζει πόσο βαθιά ολοκληρωμένη τεχνολογία επαναπροσδιορίζει και αυξάνει τις δυνατότητες του συστήματος.

Σύναψη

Η εξερεύνηση του IC 7490 σε αυτό το άρθρο υπογραμμίζει τον σοβαρό ρόλο του ως μετρητή δεκαετίας στα ψηφιακά ηλεκτρονικά.Με τις ακριβείς δυνατότητες καταμέτρησης και επαναφοράς, το IC 7490 έχει αποδειχθεί απαραίτητη σε πολλές εφαρμογές που απαιτούν αξιοπιστία και ακρίβεια.Η ενσωμάτωσή του σε διάφορες συσκευές όχι μόνο ενισχύει την απόδοση αλλά και εξορθολογίζει την πολυπλοκότητα που είναι εγγενής στο σχεδιασμό του ψηφιακού κυκλώματος.Καθώς συνεχίζουμε να προωθούμε τα όρια του τι είναι δυνατό σε ψηφιακά ηλεκτρονικά, οι αρχικές αρχές που παραδίδονται από το IC 7490 θα εμπνεύσουν αναμφισβήτητα περαιτέρω καινοτομίες, εξασφαλίζοντας ότι παραμένει ένας ακρογωνιαίος λίθος στην ανάπτυξη προηγμένων ηλεκτρονικών συστημάτων.Αυτή η λεπτομερής εξέταση του IC 7490 όχι μόνο εμπλουτίζει την κατανόησή μας, αλλά και γιορτάζει τη διαρκή του σημασία στη διαμόρφωση του μέλλοντος της τεχνολογίας.
