IRF620 MOSFET: Χαρακτηριστικά, αντικαταστάσεις και εφαρμογές

Όταν εργάζεστε στη διαχείριση ενέργειας και στη μετάβαση σε ηλεκτρονικά συστήματα, η εύρεση ενός αξιόπιστου στοιχείου μπορεί να κάνει μεγάλη διαφορά.Το IRF620 είναι ένα N-Channel Power MOSFET που έχει σχεδιαστεί για να χειρίζεται έως και 6Α του ρεύματος και 200V, καθιστώντας την μια σταθερή επιλογή για εφαρμογές υψηλής ισχύος.Αυτό το άρθρο θα σας οδηγήσει σε όλα όσα πρέπει να γνωρίζετε για το IRF620, από τα βασικά χαρακτηριστικά του μέχρι τις κοινές χρήσεις, τα ισοδύναμα και πολλά άλλα.

Κατάλογος

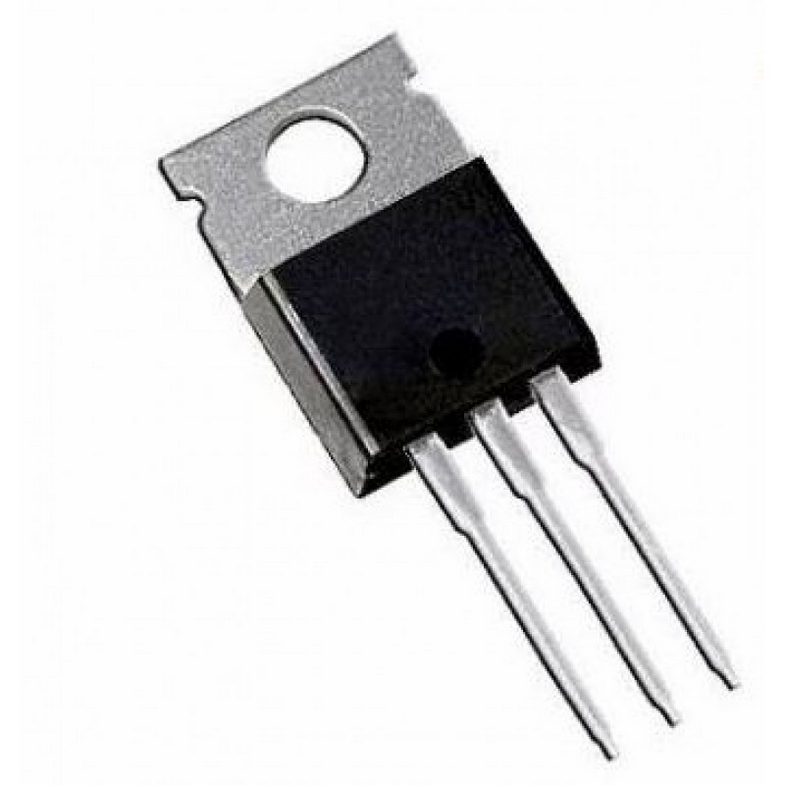

Επισκόπηση MOSFET IRF620 Power

Ο IRF620 είναι ένα N-Channel Power MOSFET σχεδιασμένο για διαχείριση ενέργειας και εναλλαγή σε διάφορα ηλεκτρονικά συστήματα.Μπορεί να χειριστεί ένα ρεύμα έως και 6Α και τάση έως 200V, καθιστώντας την αξιόπιστη επιλογή για εφαρμογές υψηλής ισχύος.Αυτό που θέτει αυτό το MOSFET είναι η τεχνολογία DMOS, η οποία μειώνει την αντίσταση όταν είναι ενεργοποιημένη.Αυτό οδηγεί σε καλύτερη ενεργειακή απόδοση επειδή η λιγότερη ισχύς χάνεται κατά τη διάρκεια της λειτουργίας.

Ένα από τα δυνατά σημεία του IRF620 είναι η ικανότητά του να διαχειρίζεται παλμούς υψηλής ενέργειας, πράγμα που σημαίνει ότι λειτουργεί καλά σε καταστάσεις όπου μπορεί να υπάρχουν ξαφνικές υπερτάσεις ισχύος, όπως σε μετατροπείς DC/DC ή τροφοδοτικά.Επιπλέον, η βελτιωμένη απόδοση μεταγωγής τους εξασφαλίζει ότι οι μεταβάσεις μεταξύ των καταστάσεων και των απενεργοποιημένων καταστάσεων είναι ομαλές και γρήγορες, πράγμα που είναι χρήσιμη σε κυκλώματα που απαιτούν γρήγορη και αποτελεσματική εναλλαγή.Συνολικά, το IRF620 είναι μια σταθερή επιλογή για εφαρμογές όπως ο έλεγχος του κινητήρα, η μετατροπή ισχύος και άλλα ηλεκτρονικά συστήματα όπου απαιτείται σταθερή αξιόπιστη απόδοση.

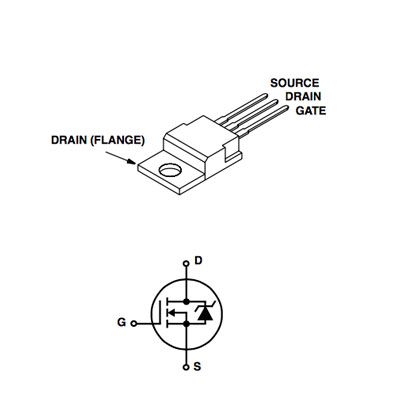

IRF620 pinout

Καρφίτσα όχι	Όνομα καρφίτσας
1	Πύλη
2	Διοχετεύω
3	Πηγή

IRF620 3D μοντέλο CAD

Οι βασικές προδιαγραφές IRF620

Τύπος	Παράμετρος
Βουνό	Με τρύπα
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	Έως 220-3
Αριθμός καρφίτσες	3
Υλικό στοιχείου τρανζίστορ	ΠΥΡΙΤΙΟ
Τρέχουσα - συνεχής αποστράγγιση (ID) @ 25 ℃	6α TC
Τάση οδήγησης (Max RDS ON, MIN RDS ON)	10V
Αριθμός στοιχείων	1
Διάρκεια ισχύος (μέγιστο)	70W TC
Θερμοκρασία λειτουργίας	-65 ° C ~ 150 ° C TJ
Συσκευασία	Σωλήνας
Σειρά	PowerMesh ™ II
Κωδικός JESD-609	Ε3
Κατάσταση μέρους	Απηρχαιωμένος
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Αριθμός τερματισμών	3
Κώδικας ECCN	Ear99
Τερματικό τελείωμα	Ματ κασσίτερος (SN)
Πρόσθετο χαρακτηριστικό	Γρήγορη εναλλαγή
Τάση - βαθμολογία DC	200V
Θερμοκρασία αναδιαμόρφωσης αιχμής (CEL)	Δεν καθορίζεται
Προσεγγίστε τον κωδικό συμμόρφωσης	όχι
Τρέχουσα βαθμολογία	6α
Time@Peak Reflow θερμοκρασία-max (ες)	Δεν καθορίζεται
Αριθμός εξαρτήματος βάσης	Irf6
Αρίθμηση καρφίτσες	3
Κατάσταση προσόντων	Αδιευκρίνιστος
Διαμόρφωση στοιχείων	Μονόκλινο
Λειτουργία λειτουργίας	Λειτουργία βελτίωσης
Διαρροή εξουσίας	70W
Τύπος FET	Καναλιού Ν-καναλιού
Αίτημα τρανζίστορ	Εναλλαγή
RDS ON (max) @ id, vgs	800mΩ @ 3A, 10V
VGS (th) (max) @ id	4V @ 250μa
Χωρητικότητα εισόδου (CISS) (max) @ vds	350PF @ 25V
Φορτίο πύλης (qg) (max) @ vgs	27NC @ 10V
Χρόνος αύξησης	30NS
VGS (μέγιστο)	± 20V
Συνεχής ρεύμα αποστράγγισης (ID)	6α
Τάση κατωφλίου	4V
Κωδικός JEDEC-95	To-220ab
Πύλη προς πηγή Τάση (VGS)	20V
Ρεύμα αποστράγγισης (ABS) (ID)	6α
Σχέδιο αποστράγγισης στην αντίσταση-Max	0,8Ω
Αποστραγγίστε την τάση διάσπασης πηγής	200V
Pulsed Drain Current-Max (IDM)	24α
Ανατροφοδότηση Cap-Max (CRSS)	80 pf
Κατάσταση ROHS	Συμβατό με ROHS3
Αμόλυβδος	Αμόλυβδος

Χαρακτηριστικά MOSFET IRF620

Το IRF620 MOSFET διαθέτει μια σειρά χαρακτηριστικών που το καθιστούν κατάλληλο για πολλούς διαφορετικούς τύπους εφαρμογών, από κυκλώματα τροφοδοσίας μέχρι συστήματα ελέγχου κινητήρα.Η κατανόηση αυτών των χαρακτηριστικών θα σας βοηθήσει να δείτε γιατί χρησιμοποιείται ευρέως σε διάφορα ηλεκτρονικά σχέδια.

Τρέχων χειρισμός: 5.0a, 200v

Το IRF620 έχει σχεδιαστεί για να χειρίζεται ένα συνεχές ρεύμα αποστράγγισης μέχρι 5,0 αμπέρ.Επιπλέον, λειτουργεί αποτελεσματικά με τάση αποστράγγισης (VDS) μέχρι 200 ​​βολτ.Αυτό καθιστά το IRF620 κατάλληλο για εφαρμογές υψηλής ισχύος, όπου απαιτούνται τόσο υψηλό ρεύμα όσο και υψηλή τάση, όπως σε συστήματα ελέγχου κινητήρα ή αδιάλειπτα τροφοδοτικά.Η ικανότητά του να διαχειρίζεται την υψηλή ισχύ, το καθιστά αξιόπιστο σε κυκλώματα όπου μεταφέρονται μεγάλες ποσότητες ενέργειας.

Σε κατάσταση αντίστασης (RDS (ON)): 0.8Ω @vgs = 10V

Όταν το MOSFET είναι ενεργοποιημένο, η αντίσταση μεταξύ της αποστράγγισης και της πηγής, που αναφέρεται ως αντίσταση στην κατάσταση (RDS (ON)), είναι 0,8 ohms σε τάση πύλης (VGS) 10V.Αυτή η χαμηλή αντίσταση στην κατάσταση σημαίνει ότι το IRF620 μπορεί να διεξάγει ρεύμα με λιγότερη απώλεια ενέργειας με τη μορφή θερμότητας.Για εσάς, αυτό μεταφράζεται σε υψηλότερη απόδοση, ιδιαίτερα σε συστήματα όπου η ενεργειακή απόδοση αποτελεί ανησυχία, όπως στην εναλλαγή τροφοδοτικών ή μετατροπέων DC-AC.Όσο χαμηλότερη είναι η αντίσταση, τόσο καλύτερα εκτελεί στην ελαχιστοποίηση της απώλειας ισχύος.

Χαμηλή φόρτιση πύλης (τυπικό 12 NC)

Το φορτίο πύλης είναι η ποσότητα ηλεκτρικού φορτίου που πρέπει να εφαρμοστεί στην πύλη του MOSFET για να το ενεργοποιήσετε ή να απενεργοποιήσετε.Το IRF620 έχει ένα σχετικά χαμηλό φορτίο πύλης 12 nanocoulombs (NC).Ένα χαμηλότερο φορτίο πύλης επιτρέπει στο MOSFET να αλλάζει πιο αποτελεσματικά και με λιγότερη κατανάλωση ενέργειας, καθιστώντας το ιδανικό για εφαρμογές μεταγωγής υψηλής ταχύτητας.Εάν εργάζεστε με κυκλώματα που απαιτούν ταχεία αλλαγή, όπως οι μετατροπείς DC-DC, αυτό το χαρακτηριστικό θα σας βοηθήσει να επιτύχετε ταχύτερους χρόνους απόκρισης με λιγότερη ενέργεια που χρησιμοποιείται για τον έλεγχο του MOSFET.

Χαμηλή χωρητικότητα (τυπικά 10 pf)

Η χωρητικότητα εισόδου του IRF620 είναι 10 picofarads (PF).Η χωρητικότητα σε ένα MOSFET επηρεάζει πόσο γρήγορα μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί και όσο χαμηλότερη είναι η χωρητικότητα, τόσο πιο γρήγορα μπορεί να αλλάξει το MOSFET.Αυτή η χαμηλή χωρητικότητα βοηθά στην κατασκευή του IRF620 εξαιρετικά αποτελεσματικής σε κυκλώματα υψηλής συχνότητας όπου απαιτούνται γρήγορες μεταβάσεις.Εάν σχεδιάζετε κυκλώματα που απαιτούν γρήγορη και αξιόπιστη εναλλαγή, αυτή η λειτουργία θα εξασφαλίσει καλύτερη απόδοση, ειδικά σε εφαρμογές όπως ενισχυτές ήχου ή βιομηχανικά συστήματα ελέγχου.

Γρήγορη απόδοση μεταγωγής

Ο συνδυασμός ενός φορτίου χαμηλής πύλης και χαμηλής χωρητικότητας επιτρέπει στο IRF620 να ενεργοποιηθεί και να απενεργοποιηθεί πολύ γρήγορα.Αυτό καθιστά μια εξαιρετική επιλογή για εφαρμογές υψηλής ταχύτητας όπου απαιτείται συχνή μεταγωγή, όπως στον έλεγχο του κινητήρα, στους μετατροπείς ισχύος και στους ενισχυτές ήχου.Η ταχύτερη εναλλαγή συμβάλλει στη βελτίωση της αποτελεσματικότητας του συστήματος και στη μείωση των απώλειων μεταγωγής, καθιστώντας τα σχέδιά σας πιο αποτελεσματικά.

Δοκιμή χιονοστιβάδας για ασφάλεια

Το IRF620 έχει υποβληθεί σε δοκιμές χιονοστιβάδας, εξασφαλίζοντας ότι μπορεί να χειριστεί με ασφάλεια τις ξαφνικές ενεργειακές αιχμές χωρίς να υποστεί βλάβη.Σε κυκλώματα όπου τα επαγωγικά φορτία μπορούν να προκαλέσουν υπερχείλιση τάσης, όπως οδηγοί κινητήρων ή κυκλώματα τροφοδοσίας, αυτό είναι ένα σημαντικό χαρακτηριστικό.Παρέχει στο MOSFET τη δυνατότητα να χειρίζεται τέτοιες υπερτάσεις χωρίς να καταρρεύσει, παρέχοντας καλύτερη αξιοπιστία και μακροζωία στα σχέδιά σας.

Δυνατότητα DV/DT για αλλαγές τάσης

Αυτό το MOSFET είναι επίσης κατασκευασμένο για να χειριστεί γρήγορες αλλαγές στην τάση με την πάροδο του χρόνου, γνωστή ως DV/DT.Αυτό σημαίνει ότι μπορεί να αντιμετωπίσει τις διακυμάνσεις ταχείας τάσης χωρίς να προκαλέσει βλάβη στη συσκευή ή να επηρεάσει την απόδοσή της.Εάν εργάζεστε σε σχέδια όπου οι αλλαγές τάσης εμφανίζονται συχνά, όπως σε συστήματα μεταγωγής υψηλής συχνότητας, αυτή η δυνατότητα εξασφαλίζει σταθερή λειτουργία ακόμη και σε προκλητικές συνθήκες.

Τύπος Designator: IRF620

Ο σχεδιασμός τύπου "IRF620" είναι το επίσημο αναγνωριστικό για αυτό το συγκεκριμένο MOSFET.Είναι χρήσιμο όταν ψάχνετε για τεχνικές προδιαγραφές, φύλλα δεδομένων ή ανταλλακτικά.Έχοντας έναν σαφή προσδιοριστή τύπου σας βοηθά να βρείτε εύκολα τις σχετικές πληροφορίες ή συμβατά στοιχεία για τα έργα σας.

Τύπος τρανζίστορ: MOSFET

Το IRF620 είναι ένα τρανζίστορ πεδίου-αποτελέσματος του οξειδίου-οξειδίου (MOSFET), ένας κοινός τύπος τρανζίστορ που χρησιμοποιείται για την εναλλαγή και την ενίσχυση των ηλεκτρικών σημάτων.Τα MOSFETs χρησιμοποιούνται ευρέως επειδή προσφέρουν υψηλή απόδοση, γρήγορη αλλαγή και μπορούν να χειριστούν μεγάλες ποσότητες ισχύος, καθιστώντας τα ευπροσάρμοστα εξαρτήματα σε πολλά ηλεκτρονικά σχέδια.

Κανάλι ελέγχου: N-Channel

Αυτό το MOSFET χρησιμοποιεί ένα σχέδιο N-Channel, που σημαίνει ότι χρησιμοποιεί ηλεκτρόνια ως κύριους φορείς φορτίου.Τα Ν-κανάλια MOSFET έχουν συνήθως καλύτερες επιδόσεις όσον αφορά την χαμηλότερη αντοχή και την ταχύτερη εναλλαγή σε σύγκριση με τα MOSFETs P-Channel.Εάν κατασκευάζετε κυκλώματα που απαιτούν αποτελεσματική μεταγωγή υψηλής ταχύτητας, η διαμόρφωση N-καναλιού του IRF620 το καθιστά μια σταθερή επιλογή.Αυτή η λειτουργία το καθιστά επίσης κατάλληλο για χρήση σε συστήματα ελέγχου κινητήρα, τροφοδοτικά και άλλες εφαρμογές μεταγωγής υψηλής ταχύτητας.

Κοινές εφαρμογές του IRF620 MOSFET

Εφαρμογές υψηλού ρεύματος

Το IRF620 είναι κατασκευασμένο για να χειρίζεται μεγάλες ποσότητες ρεύματος, καθιστώντας το κατάλληλο για κυκλώματα που ασχολούνται με την υψηλή ισχύ.Λειτουργεί καλά σε συσκευές όπως ηλεκτρικά εργαλεία, βιομηχανικά μηχανήματα και συστήματα αυτοκινήτων λόγω της ικανότητάς του να διαχειρίζεται έως και 6Α.

Εφαρμογές γρήγορης μεταγωγής

Χάρη στη γρήγορη απάντησή του, το IRF620 είναι ιδανικό για καταστάσεις όπου χρειάζεστε γρήγορο έλεγχο ισχύος.Αυτό καθιστά μια καλή επιλογή για τροφοδοτικά, μετατροπείς DC-DC και ελεγκτές κινητήρα, όπου η διαχείριση της ροής ισχύος αποτελεσματικά αποτελεί προτεραιότητα.

Συστήματα χωρίς διακοπή τροφοδοσίας (UPS)

Στις εγκαταστάσεις UPS, το IRF620 βοηθά στη διαχείριση της διακόπτης μεταξύ της ισχύος της μπαταρίας και της κύριας πηγής ενέργειας, διασφαλίζοντας ότι το σύστημα παραμένει κατά τη διάρκεια των διακοπών.Η ικανότητά του να χειρίζεται υψηλά ρεύματα και να διακόπτεται γρήγορα το κάνει να λειτουργεί καλά σε αυτά τα συστήματα.

Συστήματα ελέγχου κινητήρα

Το IRF620 χρησιμοποιείται σε συστήματα που ελέγχουν τους κινητήρες ρυθμίζοντας την ταχύτητα και τη ροπή.Με την ενεργοποίηση και την απενεργοποίηση της τροφοδοσίας, βοηθά στη βελτίωση της απόδοσης του κινητήρα σε ηλεκτρικά οχήματα, αντλίες και άλλο εξοπλισμό που βασίζονται στους κινητήρες.

Ενισχυτές ήχου

Στα συστήματα ήχου, το IRF620 βοηθά στην ενίσχυση των ηχητικών σημάτων, ενώ ταυτόχρονα διατηρώντας τα καθαρά και αδιάφορη.Η ικανότητά της να μετατρέπει την ισχύ γρήγορα εξασφαλίζει ότι η έξοδος είναι ισχυρή και ομαλή, η οποία βελτιώνει τη συνολική ποιότητα του ήχου.

Βιομηχανικοί ενεργοποιητές

Στα αυτοματοποιημένα μηχανήματα, το IRF620 ελέγχει την ισχύ σε κινητήρες και συσκευές που εκτελούν μηχανικές εργασίες.Εξασφαλίζει ότι αυτά τα συστήματα λειτουργούν ομαλά παρέχοντας αξιόπιστη εναλλαγή ισχύος, καθιστώντας το χρήσιμο σε εργοστάσια και γραμμές παραγωγής.

IRF620 ισοδύναμα mosfets και αντικαταστάσεις

Μπορείτε να αντικαταστήσετε το IRF620PBF με τα εξής:

• IRF620

• IRF630

• Irf630pbf

• IRF634

• Irf640

• Irf640pbf

• IRF644

• IRF740

• Irf740a

• IRF740B

• IRF740LC

• IRFB13N50A

• IRFB17N50L

• Irfb9n60a

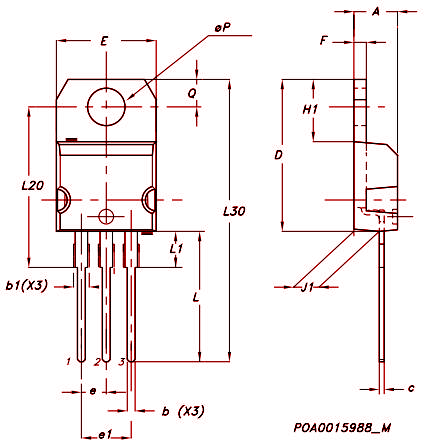

Διαστάσεις IRF620 και μηχανικός σχεδιασμός

Κατασκευαστής IIRF620: Stmicroelectronics

Το IRF620 κατασκευάζεται από την Stmicroelectronics, μια εταιρεία που αναγνωρίζεται παγκοσμίως για την εμπειρία της στη δημιουργία προϊόντων ημιαγωγών υψηλής ποιότητας.Η Stmicroelectronics είναι γνωστή για την προσφορά αξιόπιστων λύσεων σε πολλές βιομηχανίες, από την καθημερινή ηλεκτρονική έως τις πιο προηγμένες τεχνολογίες.Τα προϊόντα τους, όπως το IRF620, έχουν σχεδιαστεί για να βοηθούν στην αποτελεσματική διαχείριση της ενέργειας, η οποία απαιτείται όλο και περισσότερο στις σημερινές ηλεκτρονικές συσκευές.

Η εστίαση της Stmicroelectronics είναι στην καινοτομία και την προώθηση της τεχνολογίας για την κάλυψη των αυξανόμενων απαιτήσεων του ψηφιακού κόσμου.Έχουν αναπτύξει ένα ευρύ φάσμα προϊόντων που διαδραματίζουν ρόλο στη διαχείριση ενέργειας, στην απόδοση ενέργειας και στα συστήματα υψηλής απόδοσης.Η δέσμευσή τους για τη δημιουργία αξιόπιστων προϊόντων διασφαλίζει ότι οι λύσεις όπως το IRF620 MOSFET παρέχουν την αξιοπιστία και την αποτελεσματικότητα που απαιτούνται στα σύγχρονα ηλεκτρονικά σχέδια.

Φύλλο δεδομένων PDF

Φύλλο δεδομένων IRF620

Irf620.pdf

Συχνές ερωτήσεις [FAQ]

1. Για τι χρησιμοποιείται το IRF620;

Το IRF620 είναι ένα MOSFET 6A, 200V N-Channel.Χρησιμοποιείται σε διάφορα ηλεκτρονικά συστήματα για τη διαχείριση ενέργειας.Αυτός ο τρανζίστορ ενίσχυσης ενεργοποιείται όταν εφαρμόζεται μια θετική τάση στον ακροδέκτη πύλης.Χτισμένο με την τεχνολογία DMOS της Fairchild, βοηθά στη μείωση της αντίστασης στην κατάσταση, η οποία οδηγεί σε καλύτερη ενεργειακή απόδοση.Το IRF620 έχει επίσης σχεδιαστεί για να χειρίζεται παλμούς υψηλής ενέργειας, καθιστώντας την κατάλληλη για εφαρμογές όπως οι μετατροπείς DC/DC και τα τροφοδοτικά.

2. Ποιο είναι το ρεύμα του IRF620;

Το IRF620 μπορεί να χειριστεί ένα συνεχές ρεύμα μέχρι 6A με βαθμολογία τάσης 200V.Είναι ιδανικό για εφαρμογές υψηλής ισχύος όπου χρειάζονται τόσο υψηλό ρεύμα όσο και τάση, όπως συστήματα ελέγχου κινητήρα και αδιάλειπτα τροφοδοτικά.
