IRF4905 Οδηγός MOSFET P-Channel: Προδιαγραφές, Λεπτομέρειες PIN και υποκατάστατα

Το IRF4905 P-Channel MOSFET αποτελεί μαρτυρία για τις σύγχρονες εξελίξεις στα ηλεκτρονικά ισχύος, συνδυάζοντας την αποτελεσματικότητα της τεχνολογίας HEXFET με την προσαρμοστικότητα του πακέτου TO-220AB.Σχεδιασμένο για αλλαγή υψηλής απόδοσης και χαμηλή αντοχή, αυτό το MOSFET είναι μια επιλογή για εφαρμογές όπου κυριαρχούν οι ενεργειακές αποδοτικότητες και η αξιοπιστία.Από τα συστήματα αυτοκινήτων έως τις λύσεις ανανεώσιμης ενέργειας, το IRF4905 σας δίνει τη δυνατότητα να αντιμετωπίσετε με ευκολία τις πολύπλοκες προκλήσεις σχεδιασμού.Αυτό το άρθρο διερευνά τα βασικά χαρακτηριστικά, τις τεχνικές προδιαγραφές και τις ποικίλες εφαρμογές του IRF4905, προσφέροντας πολύτιμες γνώσεις για όσους αναζητούν ισχυρές λύσεις για σύγχρονα ηλεκτρονικά συστήματα.

Κατάλογος

Επισκόπηση του IRF4905

ΟIRF4905, που χαρακτηρίζεται ως MOSFET P-Channel, διακρίνεται με την ενσωμάτωση των προηγμένων τεχνικών επεξεργασίας.Αυτές οι μεθόδους αιχμής δίνουν τις δυνατότητες γρήγορης μεταγωγής, σε συνδυασμό με μια επιθυμητή χαμηλή αντοχή, καθορίζοντάς την ως στυλοβάτη σε αποτελεσματικό ηλεκτρονικό σχεδιασμό.Για να κατανοήσουμε τα περίπλοκα πλεονεκτήματα που προσφέρει το IRF4905, πρέπει να διερευνήσουμε τα δομικά και λειτουργικά του στοιχεία, τα οποία αποκαλύπτουν την ευελιξία του σε διάφορες εφαρμογές.

Η υιοθέτηση των εξελιγμένων μεθόδων επεξεργασίας του IRF4905 αξιοποιεί τις εξελίξεις σε υλικά πυριτίου για τη μείωση της αντίστασης.Με την ελαχιστοποίηση της απώλειας ενέργειας κατά τη διάρκεια της ηλεκτρικής μετάδοσης, ενισχύει την ενεργειακή απόδοση εντός των κυκλωμάτων.Αυτές οι βελτιώσεις αντηχούν βαθιά σε συστήματα που επικεντρώνονται γύρω από την απόδοση ενέργειας, όπως λύσεις ανανεώσιμων πηγών ενέργειας ή εφαρμογές αυτοκινήτων.Η πλοήγηση σε αυτές τις διαδικασίες απαιτεί μια σύντηξη πλασματικής γνώσης και πρακτικής εμπειρίας, κυρίως πολύτιμης για εσάς προσπαθώντας να βελτιώσετε την απόδοση των συσκευών.

Το IRF4905 που έχει αναγνωριστεί ευρέως αναγνωρισμένο στο πακέτο TO-220AB, το IRF4905 αποφέρει ένα πλεονέκτημα από την προσαρμοστικότητά του.Η συσκευασία επιτρέπει την απρόσκοπτη ενσωμάτωση σε μια ποικιλία πίνακα κυκλωμάτων, καθιστώντας την κατάλληλη για χρήση σε ηλεκτρονικά στοιχεία καταναλωτών καθώς και βιομηχανικά συστήματα ελέγχου.Σε πρακτικές ρυθμίσεις, συχνά προτιμούν συσκευές που εναρμονίζουν την ευκολία εφαρμογής με ανώτερες επιδόσεις.Για παράδειγμα, η αποτελεσματική διάχυση της θερμότητας, σε συνδυασμό με ένα συμπαγές σχέδιο, διαδραματίζει σημαντικό ρόλο στη θερμική διαχείριση-μια περιοχή όπου η πρακτική εμπειρία συμπληρώνει ουσιαστικά την πλασματική γνώση.

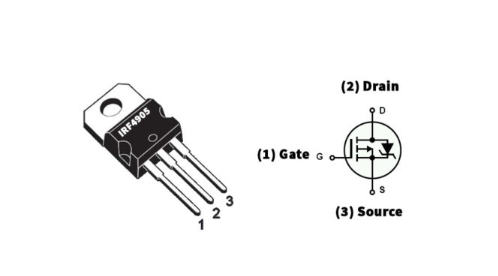

Διαμόρφωση PIN

Καρφίτσα Αρ.	Όνομα καρφίτσας	Σύμβολο	Λειτουργία
1	Πύλη	σολ	Ελέγχει το ρεύμα στο κανάλι μεταξύ αποστράγγισης και πηγή
2	Διοχετεύω	ρε	Εκπέμπει αρκετές τρύπες
3	Πηγή	μικρό	Συλλέγει μερικές τρύπες

Μοντέλο CAD

Σύμβολα

Αποτυπώματα

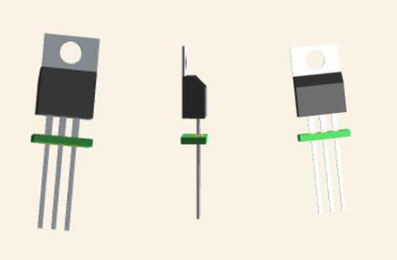

Τρισδιάστατο μοντέλο

Τεχνικές προδιαγραφές

Μια ολοκληρωμένη επισκόπηση των τεχνολογιών InfineonIRF4905PBF, περιγράφοντας λεπτομερώς τις τεχνικές προδιαγραφές, τα χαρακτηριστικά και τις παραμέτρους απόδοσης, παράλληλα με μια σύγκριση με τα στοιχεία που διαθέτουν παρόμοιες προδιαγραφές για ενημερωμένη επιλογή και βέλτιστο σχεδιασμό εφαρμογών.

Τύπος	Παράμετρος
Εργοστασιακός χρόνος παράδοσης	12 εβδομάδες
Βουνό	Με τρύπα
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	Έως 220-3
Αριθμός καρφίτσες	3
Υλικό στοιχείου τρανζίστορ	Πυρίτιο
Τρέχουσα - συνεχής αποστράγγιση (ID)	74Α TC
Τάση οδήγησης (Max RDS ON, MIN)	10V
Αριθμός στοιχείων	1
Διάρκεια ισχύος (μέγιστο)	200W TC
Απενεργοποίηση χρόνου καθυστέρησης	61 NS
Θερμοκρασία λειτουργίας	-55 ° C ~ 175 ° C TJ
Συσκευασία	Σωλήνας
Σειρά	HexFet®
Δημοσιευμένος	1997
Κωδικός JESD-609	Ε3
Κατάσταση μέρους	Ενεργός
Επίπεδο ευαισθησίας υγρασίας (MSL)	(Απεριόριστος)
Αριθμός τερματισμών	3
Λήξη	Με τρύπα
Κώδικας ECCN	Ear99
Τερματικό τελείωμα	Matte Tin (SN) - Με φράγμα νικελίου (NI)
Πρόσθετο χαρακτηριστικό	Αξιοσημείωτη αξιοπιστία, υψηλή αξιοπιστία, εξαιρετικά χαμηλή αντίσταση
Τάση - βαθμολογία DC	55V
Θερμοκρασία αναδιαμόρφωσης αιχμής (° C)	250
Τρέχουσα βαθμολογία	74α
Time @ Peak Reflow Θερμοκρασία	30 δευτερόλεπτα
Μολύβι	2,54 χιλιοστά
Αριθμός καναλιών	1
Διαμόρφωση στοιχείων	Μονόκλινο
Λειτουργία λειτουργίας	Λειτουργία βελτίωσης
Διαρροή εξουσίας	200W
Σύνδεση περίπτωσης	Διοχετεύω
Ενεργοποίηση χρόνου καθυστέρησης	18 Ns
Τύπος FET	P-κανάλι
Αίτημα τρανζίστορ	Εναλλαγή
RDS ON (max) @ id, vgs	20MΩ @ 38Α, 10V
VGS (th) (max) @ id	4V @ 250μa
Χωρητικότητα εισόδου (CISS) (MAX)	3400PF @ 25V
Φορτίο πύλης (qg) (max) @ vgs	180NC @ 10V
Χρόνος αύξησης	99 NS
Αποστραγγίστε την τάση προέλευσης (VDSS)	55V
VGS (μέγιστο)	± 20V
Ώρα πτώσης (τύπος)	96 NS
Συνεχής ρεύμα αποστράγγισης (ID)	74α
Τάση κατωφλίου	4V
Κωδικός JEDEC-95	To-220ab
Πύλη προς πηγή Τάση (VGS)	20V
Ρεύμα αποστράγγισης (ABS) (ID)	64α
Σχέδιο αποστράγγισης στην αντίσταση-Max	0,02Ω
Αποστραγγίστε την τάση διάσπασης πηγής	55V
Pulsed Drain Current-Max (IDM)	260α
Διπλή τάση τροφοδοσίας	55V
Χρόνος αποκατάστασης	130 ns
Μέγιστη θερμοκρασία διασταύρωσης (TJ)	175 ° C
Ονομαστικά VGS	4V
Υψος	19,8 χιλιοστά
Μήκος	10.5156mm
Πλάτος	4.69 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμβατό με ROHS3
Αμόλυβδος	Περιέχει μόλυβδο, χωρίς μόλυβδο

Χαρακτηριστικά

Παράμετρος	Προσδιορισμός
Τύπος πακέτου	TO-220
Τρανζίστορ	N κανάλι
Εφαρμοσμένη μέγιστη τάση (αποστράγγιση στην πηγή)	-55V
Μέγιστη τάση πύλης προς πηγή	± 20V
Μέγιστο συνεχές ρεύμα αποστράγγισης	-74α
Max παλμικό ρεύμα αποστράγγισης	-260α
Μέγιστη διάχυση ισχύος	200W
Απαιτείται ελάχιστη τάση για τη διεξαγωγή	-2V έως -4V
Μέγιστη θερμοκρασία αποθήκευσης και λειτουργίας	-55 έως +175 ° C

Οφέλη από την εφαρμογή του IRF4905

Το IRF4905 MOSFET είναι αξιοσημείωτο για την εξαιρετική αξιοπιστία του, ένα χαρακτηριστικό ευρέως εκτιμάται.Η ανθεκτική της κατασκευή υφίσταται αυστηρή αξιολόγηση για να ανταποκριθεί σε αυστηρά πρότυπα της βιομηχανίας, εξασφαλίζοντας ότι εκτελεί σταθερά ακόμη και σε σκληρές συνθήκες.Αυτό ενισχύει την αξιοπιστία των συστημάτων που χρησιμοποιούν αυτό το στοιχείο.Το IRF4905 αντιμετωπίζει επίσης τις δυσκολίες προμήθειας, είναι εύκολα προσβάσιμες μέσω πολλών διανομέων, εμποδίζοντας έτσι τα ζητήματα της αλυσίδας εφοδιασμού να παρεμποδίσουν την πρόοδο του έργου.

Το IRF4905 υπερέχει σε σενάρια χαμηλής συχνότητας, που διακρίνονται από την εξαιρετική ικανότητά του να χειρίζεται με ακρίβεια τα σημαντικά φορτία ρεύματος.Ο αυτοκινητοβιομηχανικός και βιομηχανικός τομέας βρίσκουν αυτό το χαρακτηριστικό ως επί το πλείστον ευεργετικό, καθώς συμβάλλει στην επιχειρησιακή αποτελεσματικότητα και επεκτείνει τη διάρκεια ζωής του συστήματος παρέχοντας ανθεκτική και ακριβή τρέχουσα διαχείριση.Τέτοιες ιδέες συχνά μοιράζονται από εσάς που αναγνωρίζουν τον ρόλο του IRF4905 στη βελτιστοποίηση της λειτουργικότητας του συστήματος.

Μπορείτε συχνά να σημειώσετε την ευκολία με την οποία ενσωματώνεται η τυπική διαμόρφωση PIN του IRF4905 σε σχέδια.Αυτό όχι μόνο διευκολύνει την εύκολη αντικατάσταση σε υπάρχοντα πλαίσια αλλά και απλοποιεί τη φάση ανάπτυξης νέων έργων.Η απλότητα της εφαρμογής μειώνει το χρόνο και το κόστος που σχετίζεται με τον επανασχεδιασμό του κυκλώματος, την ενίσχυση των χρονοδιαγραμμάτων και των προϋπολογισμών του έργου.Αυτό χρησιμεύει ως ένα λεπτό αλλά επιρροή όφελος, επιτρέποντας τις απρόσκοπτες μεταβάσεις των εξαρτημάτων χωρίς να θυσιάζουν τη συνολική απόδοση ή την ακεραιότητα των συσκευών.

Εναλλακτικές επιλογές IRF4905

• AM90P06-20P

• Auirf4905

Συγκριτική ανάλυση παρόμοιων προϊόντων

Αριθμός μέρους	Κατασκευαστής	Βουνό	Πακέτο / θήκη	Αποστραγγίστε την τάση προέλευσης (VDSS)	Συνεχές ρεύμα αποστράγγισης (ΤΑΥΤΟΤΗΤΑ)	Τρέχουσα - συνεχής αποστράγγιση (Id) @ 25 ° C	Τάση κατωφλίου	Πύλη προς πηγή Τάση (VGS)	Διαρροή εξουσίας
IRF4905PBF	Τεχνολογίες Infineon	Με τρύπα	Έως 220-3	55V	74 α	74Α (TC)	4 V	20 V	200 W
IRF3205ZPBF	Τεχνολογίες Infineon	Με τρύπα	Έως 220-3	-	75 α	75Α (TC)	4 V	20 V	170 W
IRF1010ZPBF	Τεχνολογίες Infineon	Με τρύπα	Έως 220-3	-	75 α	75Α (TC)	4 V	20 V	200 W
Auirf4905	Τεχνολογίες Infineon	Με τρύπα	Έως 220-3	55V	74 α	74Α (TC)	2 V	20 V	200 W
HUF75339P3	Σε ημιαγωγό	Με τρύπα	Έως 220-3	-	75 α	75Α (TC)	-	20 V	140 W

Διάφορες εφαρμογές του IRF4905

Το IRF4905, ένα MOSFET P-Channel, αγκαλιάζεται ευρέως σε διάφορα ηλεκτρονικά κυκλώματα, αποδεικνύοντας την αποτελεσματικότητά του στην αλλαγή και τον τρέχοντα έλεγχο.Η τεράστια ικανότητά του προσβάλλει σε πολλούς τομείς, παρουσιάζοντας την προσαρμοστικότητά του τόσο για εμπορικούς όσο και για βιομηχανικούς σκοπούς.Μια πιο προσεκτική ματιά στο εκτεταμένο φάσμα εφαρμογών του αποκαλύπτει πώς ενσωματώνεται αρμονικά με τα σημερινά ηλεκτρονικά.

Μετατροπείς DC

Οι σύγχρονες ηλεκτρονικές συσκευές χρησιμοποιούν συχνά μετατροπείς DC για να διατηρήσουν τη ρύθμιση της τάσης και την απόδοση ισχύος.Το IRF4905 είναι βασικό για αυτούς τους μετατροπείς, επιτρέποντας την ακριβή μετασχηματισμό τάσης και σταθερή απόδοση.Με την ικανότητά του να διαχειρίζεται αποτελεσματικά τα υψηλά ρεύματα και τις τάσεις, χρησιμεύει ως αξιόπιστο πλεονέκτημα για να επιδιώξετε να βελτιώσετε τη διαχείριση της ενέργειας και τη θερμική δυναμική, αξιοποιώντας τα αξιοσημείωτα χαρακτηριστικά του MOSFET για βέλτιστες λύσεις.

Ηχητικά συστήματα

Ο κόσμος του εξοπλισμού ήχου δίνει προτεραιότητα στην ποιότητα και την ενίσχυση του ήχου και το IRF4905 διαδραματίζει βασικό ρόλο στην αύξηση της πιστότητας ήχου.Διευκόλυνση της αποτελεσματικής ενίσχυσης ισχύος, διευρύνει το δυναμικό εύρος των ηχητικών συστημάτων, με αποτέλεσμα σαφέστερη και πιο επίπονη παραγωγή ήχου.Η ενσωμάτωση αυτών των εξαρτημάτων σας δίνει τη δυνατότητα να δημιουργήσετε πλουσιότερες ακουστικές εμπειρίες και να διασφαλίσετε τη βιωσιμότητα της συσκευής, υποστηριζόμενη από εξαιρετικά χαρακτηριστικά διαχείρισης θερμότητας.

Κινητήρια μονάδων

Στις βιομηχανικές εφαρμογές, κυρίως κινητικές μονάδες, το IRF4905 προσφέρει ανθεκτικό έλεγχο σε ηλεκτρικούς κινητήρες.Υποστηρίζει αποτελεσματική μεταγωγή, η οποία ελαχιστοποιεί τα ενεργειακά απόβλητα και ενισχύει την απόδοση μέσα σε διαφορετικές απαιτήσεις φορτίου.Αυτή η λειτουργικότητα αποδεικνύεται ενεργή σε τομείς που απαιτούν συνεπή απόδοση και αποτελεσματικότητα, συμβάλλοντας στη μείωση των λειτουργικών εξόδων και τη μεγαλύτερη διάρκεια ζωής του εξοπλισμού.

Συστήματα ανανεώσιμων πηγών ενέργειας

Καθώς οι ανανεώσιμες πηγές ενέργειας, όπως η έλξη ηλιακής και αιολικής ενέργειας, το IRF4905 αναδύεται ως ένα πολύτιμο συστατικό σε αυτά τα συστήματα.Η υψηλή απόδοση και οι χαμηλές απώλειες αγωγιμότητας είναι καθοριστικές για τη βελτιστοποίηση της μετατροπής της φυσικής ενέργειας σε χρήσιμη ηλεκτρική ενέργεια.Τέτοιες εφαρμογές αντικατοπτρίζουν την παγκόσμια μετατόπιση προς τις βιώσιμες ενεργειακές πρακτικές, υπογραμμίζοντας την περιβαλλοντική συνείδηση ​​και την οικονομική σκοπιμότητα.

Διαστάσεις

Κατασκευαστής

Αναδύοντας από τους ημιαγωγούς της Siemens το 1999, οι τεχνολογίες Infineon σηματοδότησαν μια μετασχηματιστική φάση στην βιομηχανία ημιαγωγών.Αυτή η βασική μετάβαση σετ Infineon σε ένα μάθημα για να γίνει ηγέτης στην τεχνολογική καινοτομία.Σχεδιάζοντας από την εκτεταμένη εμπειρογνωμοσύνη της Siemens, η Infineon ξεκίνησε ένα ταξίδι για να αναπτύξει εξελιγμένες λύσεις μικροηλεκτρονικής που εξυπηρετούν ένα ευρύ φάσμα εφαρμογών.

Με μια στρατηγική έμφαση στην έρευνα και την ανάπτυξη, η Infineon έχει επιτύχει διαρκώς λύσεις υψηλής απόδοσης.Αυτή η δέσμευση είναι εμφανής στην παράδοση τόσο των λογικών όσο και των διακριτών προϊόντων, ανταποκρινόμενοι στις δυναμικές και εξελισσόμενες ανάγκες διαφόρων τομέων.Η Infineon Technologies παρουσιάζει ένα εκτεταμένο φάσμα λογικών και διακριτών προσφορών ημιαγωγών, σχεδιασμένα προσεκτικά για να ευθυγραμμιστούν με τις απαιτήσεις της τεχνολογίας προώθησης.Η συστοιχία τους περιλαμβάνει συσκευές αποδοτικής ισχύος και ολοκληρωμένα κυκλώματα αιχμής.

Τα προϊόντα της Infineon έχουν βρει εφαρμογές σε πολλαπλές βιομηχανίες, αντιμετωπίζοντας τις μοναδικές απαιτήσεις των τομέων αυτοκινήτων, βιομηχανικών και καταναλωτικών ηλεκτρονικών.Η αμείλικτη επιδίωξη της καινοτομίας τους οδήγησε στην αξιοσημείωτη πρόοδο στην ενεργειακή απόδοση και τη μινιατούρα - αμφιλεγόμενες πτυχές που εξετάζονται στο σημερινό τεχνολογικό περιβάλλον.
