Εξηγούνται μπλοκ IO: Λειτουργικότητα και εφαρμογές

Τα συστήματα συναγερμού πυρκαγιάς διαδραματίζουν σοβαρό ρόλο στη διασφάλιση της ζωής και της ιδιοκτησίας εξασφαλίζοντας ταχείες και συντονισμένες απαντήσεις κατά τη διάρκεια έκτακτης ανάγκης.Η κυρίαρχη σε αυτή τη λειτουργικότητα είναι ο ελεγκτής συναγερμού και τα εξαρτήματα υποστήριξης, συμπεριλαμβανομένων των μονάδων εισόδου/εξόδου, βαλβίδες εξάτμισης καπνού, πόρτες κλείστρου πυρκαγιάς και άλλες βασικές συσκευές.Μαζί, αυτά τα στοιχεία δημιουργούν ένα συγχρονισμένο δίκτυο που έχει σχεδιαστεί για την ανίχνευση, το σήμα και την ενεργοποίηση των μέτρων ασφαλείας με ακρίβεια.Αυτό το άρθρο διερευνά τις περίπλοκες λειτουργίες και χαρακτηριστικά των μονάδων εισόδου/εξόδου GST-8301 και GST-LD-8303-προωθούμενα στοιχεία που ενισχύουν την αξιοπιστία και την προσαρμοστικότητα των συστημάτων πυρασφάλειας.Από την ευελιξία της ηλεκτρονικής κωδικοποίησης έως τις ισχυρές πρακτικές καλωδίωσης, σκάβουμε στα βασικά χαρακτηριστικά που καθιστούν αυτές τις ενότητες που απαιτούνται στις σύγχρονες στρατηγικές πυροπροστασίας.Είτε βελτιστοποιείτε την ασφάλεια σε πολυώροφα κτίρια ή βιομηχανικές εγκαταστάσεις, η κατανόηση της λειτουργικότητας αυτών των μονάδων είναι κορυφαία για την εξασφάλιση της ακεραιότητας και της ετοιμότητας του συστήματος.

Κατάλογος

Λειτουργικότητα

Σε περίπτωση συναγερμού πυρκαγιάς, ο ελεγκτής συναγερμού αναλαμβάνει έναν βασικό ρόλο, ενεργοποιώντας διάφορες εξωτερικές συσκευές ελέγχου που συνδέονται μέσω της μονάδας εξόδου.Αυτό το περίπλοκο σύστημα αποτελείται από διάφορα εξαρτήματα που λειτουργούν παράλληλα, όπως βαλβίδες εξάτμισης καπνού, βαλβίδες παροχής αέρα, πόρτες πυρκαγιάς, οπαδοί και καμπάνες συναγερμού.Κάθε συσκευή είναι σχολαστικά σχεδιασμένη για να ανταποκριθεί στις εντολές του ελεγκτή ενώ παράλληλα λειτουργεί συνεκτικά κατά τη διάρκεια έκτακτης ανάγκης.Η μονάδα εξόδου, που συνδέεται με το δίαυλο βρόχου του ελεγκτή, μπορεί να τοποθετηθεί στρατηγικά είτε κοντά στον εξοπλισμό που επιβλέπει είτε μέσα σε ένα τερματικό κουτί, ενισχύοντας τόσο την προσβασιμότητα όσο και την επιχειρησιακή απόδοση.

Η ικανότητα του συστήματος για επιτόπια ηλεκτρονική κωδικοποίηση προσθέτει ένα στρώμα ευελιξίας, επιτρέποντας τροποποιήσεις που ευθυγραμμίζονται με συγκεκριμένες μηχανικές ανάγκες.Αυτή η προσαρμοστικότητα καθίσταται ως επί το πλείστον αξιοσημείωτη σε περιβάλλοντα όπου τα μέτρα πυρασφάλεια πρέπει να προσαρμοστούν ώστε να ταιριάζουν σε ξεχωριστά δομικά και λειτουργικά χαρακτηριστικά.Για παράδειγμα, σε πολυώροφα κτίρια, η ακριβής ενσωμάτωση των βαλβίδων εξάτμισης καπνού και τα παντζούρια πυρκαγιάς μπορεί να προγραμματιστεί για την αποτελεσματική διαχείριση του καπνού, προστατεύοντας έτσι τις διαδρομές εκκένωσης και εξασφαλίζοντας την ασφάλεια των ατόμων κατά τη διάρκεια σοβαρών στιγμών.

Όταν ο ελεγκτής ανιχνεύει ένα σήμα συναγερμού από έναν ανιχνευτή, στέλνει αμέσως ένα σήμα ελέγχου μέσω του δίαυλου στη μονάδα εξόδου, η οποία στη συνέχεια ενεργοποιεί τον απαιτούμενο εξοπλισμό πυρόσβεσης.Αυτή η ακολουθία απεικονίζει έναν καλά συντονισμένο μηχανισμό απόκρισης που όχι μόνο συμμορφώνεται με τα ρυθμιστικά πρότυπα, αλλά ενσωματώνει επίσης τις βέλτιστες πρακτικές στην ετοιμότητα έκτακτης ανάγκης.Η αλληλεπίδραση υγρού μεταξύ των διαφόρων συστατικών του συστήματος συναγερμού πυρκαγιάς μειώνει σημαντικά τους κινδύνους και ενισχύει την ασφάλεια όλων των επιβατών.

Επισκόπηση προϊόντων

Χαρακτηριστικά

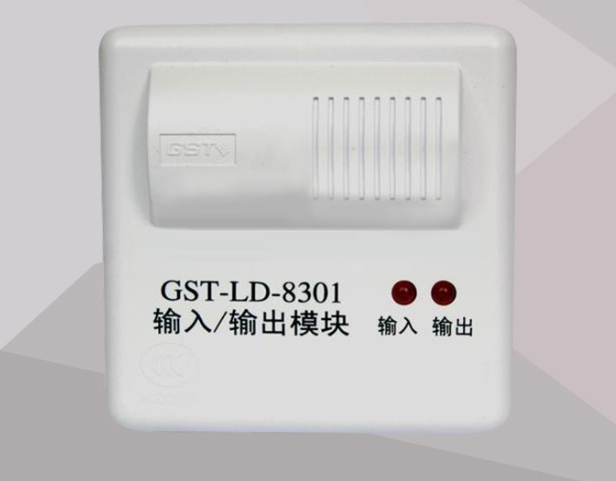

Η μονάδα εισόδου/εξόδου GST-LD-8301 χρησιμεύει ως προηγμένη διεπαφή ελέγχου με βάση το λεωφορείο, κατασκευασμένο σχολαστικά για εξοπλισμό διπλής δράσης.Αυτό περιλαμβάνει επικίνδυνα συστήματα, όπως δύο βήματα πυροσβεστικές πόρτες, αντλίες νερού και ανεμιστήρες εξάτμισης καπνού.Η ενότητα συμβάλλει στην εξασφάλιση της ακριβούς τοποθέτησης των θυρών κλείστρου πυρκαγιάς, επιτρέποντας τον έλεγχο σε διάφορα επίπεδα - από το άνω έως το μεσαίο και το μεσαίο έως το χαμηλότερο των θέσεων.Η προσαρμοστικότητά του είναι αξιοσημείωτη.Μπορεί να λειτουργήσει ως δύο ξεχωριστές μονάδες εισόδου/εξόδου GST-LD-8301, ενισχύοντας σημαντικά την επιχειρησιακή ευελιξία σε περίπλοκες ρυθμίσεις.

Σε πραγματικά σενάρια, η αξιοπιστία των διεπαφών ελέγχου κυριαρχεί.Για παράδειγμα, σε περιβάλλοντα υψηλής πίεσης, όπως εμπορικά κτίρια ή βιομηχανικές εγκαταστάσεις, η ικανότητα να διαχειρίζεται γρήγορα και με ακρίβεια τις πόρτες πυρκαγιάς μπορεί να επηρεάσει αποφασιστικά τα αποτελέσματα της ασφάλειας.Οι πληροφορίες από τις πολλαπλές εγκαταστάσεις αποκαλύπτουν ότι η ενσωμάτωση τέτοιων μονάδων οδηγεί σε σημαντικές βελτιώσεις των χρόνων απόκρισης κατά τη διάρκεια έκτακτης ανάγκης, ενισχύοντας έτσι τα συνολικά πρωτόκολλα ασφαλείας που ισχύουν.

Η μονάδα εισόδου/εξόδου GST-LD-8303 διαθέτει δύο συνεχείς κωδικοποιημένες διευθύνσεις, φιλοξενώντας το μέγιστο των 242 κωδικών.Αυτή η λειτουργικότητα επιτρέπει στην ενότητα να λαμβάνει εντολές για δύο ξεχωριστές ενέργειες από τον ελεγκτή, προσφέροντας δύο έξοδοι ελέγχου και δύο εισόδους επιβεβαίωσης.Λειτουργώντας σε ένα κανονικά ανοιχτό σήμα διακόπτη, μόλις ενεργοποιηθεί, μεταδίδει αυτό το σήμα στον ελεγκτή μέσω του δίαυλου σύνδεσης, ενεργοποιώντας συναγερμούς και εμφανίζοντας τη διεύθυνση της συσκευής δράσης.Σε περίπτωση αποτυχίας της μονάδας, ο ελεγκτής προγραμματίζεται να παράγει συναγερμό ενώ υποδεικνύει επίσης τον συγκεκριμένο αριθμό μονάδας, εξασφαλίζοντας την άμεση συνειδητοποίηση τυχόν επιπλοκών.Η παρουσία δύο ζευγών κανονικά ανοικτών και κανονικά κλειστών επαφών, εκτός από δύο ενεργές εξόδους, ενισχύει περαιτέρω τις δυνατότητες της μονάδας.Επιπλέον, ενσωματώνει ανίχνευση γραμμής τόσο για την είσοδο όσο και για την έξοδο, η οποία είναι δυναμική για τη διατήρηση της λειτουργικής ακεραιότητας.

Τεχνικές προδιαγραφές

Κύριες προδιαγραφές	Καθέκαστα
Τάση εργασίας	Τάση λεωφορείου: λεωφορείο 24V
	Τάση τροφοδοσίας: DC24V
Ρεύμα παρακολούθησης	Ρεύμα λεωφορείου: ≤1ma
	Ρεύμα τροφοδοσίας: ≤6ma
Ρεύμα λειτουργίας	Ρεύμα λεωφορείου: ≤4ma
	Ρεύμα τροφοδοσίας: ≤35mA
Καλωδιακό σύστημα	Συνδεθείτε με τον ελεγκτή χρησιμοποιώντας το σήμα μη πολικότητας δύο λεωφορεία και συνδεθείτε με την τροφοδοσία ρεύματος DC24V χρησιμοποιώντας τη μη πολική ισχύ δύο λεωφορεία.
Χωρητικότητα εξόδου	DC24V/1A (το άθροισμα της μέγιστης χωρητικότητας εξόδου του Δύο ομάδες είναι DC24V/1A).
Λειτουργία ελέγχου εξόδου	Παλμό, επίπεδο (αναμετάδοση κανονικά ανοιχτό/κανονικά κλειστό παθητικό Έξοδος επικοινωνίας.Ο χρόνος έλξης αναμετάδοσης είναι 10s όταν ξεκινά ο παλμός).
Εργοστασιακή ρύθμιση	Η αμφίδρομη μέθοδος επιθεώρησης ανοιχτής γραμμής.
Περιβάλλον λειτουργίας	Θερμοκρασία: -10 ℃～+55 ℃
	Σχετική υγρασία: ≤95% (χωρίς συμπύκνωση)
Επίπεδο προστασίας κελύφους	IP30
Συνολικές διαστάσεις	110mm × 86mm × 43mm (με κάτω κέλυφος).

Λεπτομέρειες καλωδίωσης

Στον κόσμο της καλωδίωσης για τις ενότητες που ορίζονται ως κατάσταση "κανονικά ανοικτή γραμμή επιθεώρησης", μια στοχαστική προσέγγιση περιλαμβάνει τη σύνδεση ενός ακροδέκτη 4.7kΩ, παράλληλα στο τέλος της γραμμής εισόδου της μονάδας, ειδικά στο τερματικό μακρύτερο από τη μονάδα.Αυτή η προσεκτική τοποθέτηση χρησιμεύει για τη σταθεροποίηση του σήματος, μειώνοντας αποτελεσματικά την παρεμβολή θορύβου.Αυτά τα μέτρα μπορούν να ενισχύσουν σημαντικά την αξιοπιστία του συστήματος, επιτρέποντάς του να εκτελεί με μεγαλύτερη εμπιστοσύνη.Για τις ενότητες που έχουν διαμορφωθεί σε κατάσταση "κανονικά κλειστού επιθεώρησης", συνιστάται η εγκατάσταση ενός αντίστασης τερματισμού 4.7kΩ σε σειρά στον ίδιο τερματικό.Αυτή η ρύθμιση διαδραματίζει δυναμικό ρόλο στη διατήρηση της ακεραιότητας του κυκλώματος, διασφαλίζοντας ότι το σύστημα λειτουργεί προβλέψιμα σε διάφορες λειτουργικές συνθήκες.

Κατά την αξιολόγηση της φάσης εξόδου της μονάδας, είναι σοφό να συνδέσετε μια αντίσταση τερματικού 4.7kΩ παράλληλα με μια δίοδο IN4007 σε σειρά.Αυτή η διαμόρφωση εκπληρώνει δύο βασικές λειτουργίες: η αντίσταση εγγυάται τον κατάλληλο τερματισμό του σήματος, ενώ η δίοδος λειτουργεί ως διασφάλιση κατά της πιθανής αντίστροφης πολικότητας, η οποία θα μπορούσε διαφορετικά να προκαλέσει βλάβη στο κύκλωμα.Η στοχαστική ενσωμάτωση αυτών των εξαρτημάτων προβάλλει μια ξεχωριστή κατανόηση της δυναμικής του κυκλώματος και την ανάγκη για προστατευτικά μέτρα σε ηλεκτρονικά σχέδια.

Οι πρακτικές εμπειρίες στον τομέα αποκαλύπτουν ότι η σχολαστική προσοχή στη λεπτομέρεια στις διαμορφώσεις καλωδίωσης μπορούν να αποτρέψουν πολλές κοινές προκλήσεις, συμπεριλαμβανομένης της αποικοδόμησης σήματος και της αποτυχίας του εξοπλισμού.Για παράδειγμα, οι τεχνικοί συχνά παρατηρούν ότι η αποτυχία να τερματίσει σωστά τις γραμμές μπορεί να οδηγήσει σε ασταθή συμπεριφορά του συστήματος.Αυτό υπογραμμίζει την αξία της προσκόλλησης σε καθιερωμένες πρακτικές, οι οποίες όχι μόνο ενθαρρύνουν μια ομαλότερη επιχείρηση αλλά και συμβάλλουν στη μακροζωία του εξοπλισμού.
