Οδηγός για το AT24C256 EEPROM: PINOUT, DATASHEET και ΔΙΕΥΘΥΝΣΗ Μνήμης

Το AT24C256 EEPROM ξεχωρίζει ως αξιόπιστο και ευπροσάρμοστο στοιχείο σειριακής μνήμης δύο συρμάτων, προσφέροντας 256 kilobits αποθήκευσης για να υποστηρίξουν διάφορες ηλεκτρονικές εργασίες συντήρησης δεδομένων.Αυτό το άρθρο παρέχει έναν ολοκληρωμένο οδηγό για το AT24C256, που καλύπτει το φύλλο δεδομένων του, τη διαμόρφωση του PIN και τους μοναδικούς μηχανισμούς διευθύνσεων.Θα διερευνήσουμε επίσης τη συμβατότητά του με τους μικροελεγκτές Arduino.Ελάτε μαζί μας καθώς σκάβουμε στις τεχνικές λεπτομέρειες αυτού του EEPROM, τις δυνατότητές της για επέκταση της μνήμης και τις πρακτικές εφαρμογές της σε διάφορα τεχνολογικά τοπία.Είτε θέλετε να βελτιώσετε την καταγραφή δεδομένων, να εξορθολογίσετε την αποθήκευση ή να ασφαλίσετε τα δεδομένα σας, το AT24C256 έχει πολλά να προσφέρει.

Κατάλογος

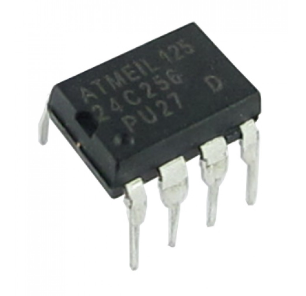

Επισκόπηση του AT24C256 EEPROM

Ο AT24C256 Το EEPROM είναι ένα πολυλειτουργικό και αξιόπιστο στοιχείο μνήμης 8 ακίδων με εντυπωσιακή χωρητικότητα αποθήκευσης 32 kbytes.Διατηρεί αποτελεσματικά τα δεδομένα, διατηρώντας πληροφορίες ακόμη και όταν χάνεται η ισχύς, παρόμοια με τη λειτουργία μιας μονάδας USB.Αυτό το χαρακτηριστικό εξασφαλίζει ασφαλή αποθήκευση δεδομένων, παρέχοντας ένα σταθερό σημείο αναφοράς ανεξάρτητα από τις διακοπές ισχύος.Η ικανότητά του να υποστηρίζει την ενημέρωση και την ανάκτηση δεδομένων την καθιστά κατάλληλη για διάφορες εφαρμογές, ειδικά σε περιβάλλοντα που απαιτούν συχνές τροποποιήσεις δεδομένων.

Λειτουργεί σε ένα βραχίονα τάσης 1,7V έως 5,5V, το AT24C256 εναρμονίζεται με συστήματα 3,3V και 5V, εμπλουτίζοντας τη χρήση του σε διάφορα τεχνολογικά τοπία.Αυτή η προσαρμοστικότητα διευκολύνει την ομαλή ενσωμάτωσή της σε διαφορετικά ηλεκτρονικά περιβάλλοντα, από τα οικιακά gadgets έως τα βιομηχανικά συστήματα ρύθμισης, όπου αυτή η ευελιξία μπορεί να ενισχύσει την αποτελεσματικότητα της συσκευής.Για παράδειγμα, μπορείτε συχνά να βρείτε αξία σε αυτό το χαρακτηριστικό, καθώς βοηθά στη δημιουργία εξορθολογισμένων προϊόντων χωρίς την ανάγκη για πολλαπλές παραλλαγές των εξαρτημάτων.

Το AT24C256 EEPROM επιτρέπει τη σύνδεση έως και 8 παρόμοιων EEPROM σε σειρά, παρέχοντας εκτεταμένη αποθήκευση για την αντιμετώπιση μεγαλύτερων συνόλων δεδομένων ή την αύξηση της ζήτησής σας.Αυτή η επέκταση αποδεικνύεται εξαιρετικά ευεργετική σε τομείς όπως η καταγραφή δεδομένων εντός επιστημονικών ερευνών ή εκτεταμένη αποθήκευση παραμέτρων στις τηλεπικοινωνίες.Σε πρακτικές καταστάσεις, μπορείτε να επωφεληθείτε από αυτή την ικανότητα να επιτύχετε υψηλή χωρητικότητα δεδομένων χωρίς να θυσιάζετε την απόδοση του συστήματος ή το φυσικό αποτύπωμα.

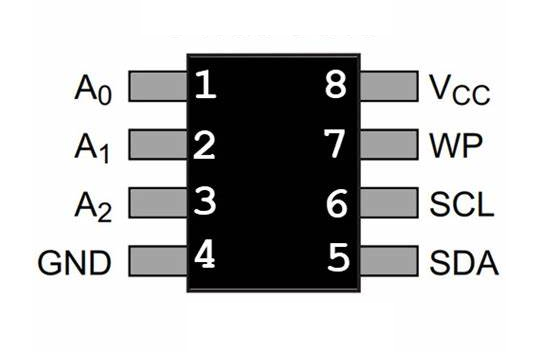

Διαμόρφωση PIN

Καρφίτσα όχι	Όνομα καρφίτσας	Περιγραφή
1	Α0	Επιλογή chip ρύθμισης χρήστη
2	Α1	Επιλογή chip ρύθμισης χρήστη
3	Nc	Χωρίς σύνδεση
4	ΑΕΔ	Πείρος γείωσης
5	SDA	Σειριακά δεδομένα
6	SCL	Πείρος σειριακού ρολογιού
7	WP	Write Protect PIN
8	VCC	Pin τροφοδοσίας

Πόροι CAD

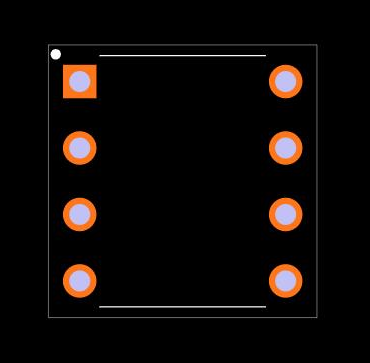

Ιχνος

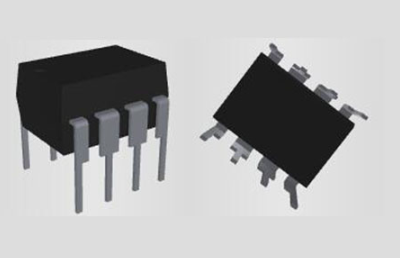

3D απεικόνιση

Τεχνικές προδιαγραφές

Τεχνολογία μικροτσίπ AT24C256B-PU προδιαγραφές και χαρακτηριστικά.

Τύπος	Παράμετρος
Βουνό	Με τρύπα
Τύπος τοποθέτησης	Με τρύπα
Πακέτο / θήκη	8-DIP (0,300, 7,62mm)
Αριθμός καρφίτσες	8
Πακέτο συσκευών προμηθευτή	8-PDIP
Τύποι μνήμης	Μη πτητικός
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C TA
Συσκευασία	Σωλήνας
Δημοσιευμένος	1997
Κατάσταση μέρους	Απηρχαιωμένος
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Μέγιστη θερμοκρασία λειτουργίας	85 ° C
Ελάχιστη θερμοκρασία λειτουργίας	-40 ° C
Τάση - προμήθεια	1.8V ~ 5.5V
Συχνότητα	1MHz
Αριθμός εξαρτήματος βάσης	AT24C256
Διασυνδέομαι	2-συρμάτινα, i2c, σειριακή
Μέγιστη τάση τροφοδοσίας	5.5V
Ελάχιστη τάση τροφοδοσίας	1.8V
Μέγεθος μνήμης	256KB (32K x 8)
Ονομαστικό ρεύμα εφοδιασμού	3mA
Συχνότητα ρολογιού	1MHz
Χρόνος πρόσβασης	550NS
Μορφή μνήμης	Έκπολος
Διασύνδεση μνήμης	I2c
Χρόνος εγγραφής κύκλου - λέξη, σελίδα	5ms
Πυκνότητα	256 kb
Μέγιστη συχνότητα	400kHz
Φτάστε στο SVHC	Όχι SVHC
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμβατό με ROHS3

Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Λειτουργία τάσης	Λειτουργία χαμηλής τάσης και τυπικής τάσης: 1.8V (VCC = 1.8V έως 5.5V)
Οργάνωση	Εσωτερικά οργανωμένο ως 32.768 x 8
Διασυνδέομαι	Διεπαφή δύο καλωδίων
Καταστολή του θορύβου	Schmitt Trigger με φιλτραρισμένες εισόδους για θόρυβο κατάπνιξη
Πρωτόκολλο μεταφοράς δεδομένων	Πρωτόκολλο μεταφοράς αμφίδρομων δεδομένων
Συμβατότητα ταχύτητας	1 MHz (5.0V, 2.7V, 2.5V), 400 kHz (1.8V)
Γράψτε προστασία	Write Protect PIN για δεδομένα υλικού και λογισμικού προστασία
Λειτουργία εγγραφής σελίδας	Λειτουργία εγγραφής σελίδας 64-byte (μερική σελίδα που γράφει επιτρεπόμενη)
Χρονισμός κύκλου εγγραφής	Αυτοεξυπηρετημένος κύκλος εγγραφής (5 ms max)
Αξιοπιστία	Αντοχή: Ένα εκατομμύριο κύκλοι εγγραφής
	Διατήρηση δεδομένων: 40 χρόνια
Περιβαλλοντική συμμόρφωση	Διαθέσιμες συσκευές χωρίς μόλυβδο/χωρίς αλογόνο
Επιλογές πακέτου	8-Lead Jedec PDIP, Jedec SOIC, EIAJ SOIC, Ultra-λεπτό Small Array Package (SAP), TSSOP και DBGA2
Πωλήσεις	Φόρμα πλακιδίων, πακέτο βάφλας και γκάζι

Διάφορες χρήσεις του AT24C256 EEPROM

Καταγραφή δεδομένων

Το AT24C256 EEPROM βλέπει συχνά τη χρήση σε συστήματα για την καταγραφή δεδομένων, παρέχοντας ισχυρή αποθήκευση όπου η αξιοπιστία των δεδομένων δεν μπορεί να διακυβευτεί.Με το μη πτητικό χαρακτηριστικό του, τα δεδομένα παραμένουν άθικτα ανάμεσα στις διαταραχές της εξουσίας, αποδεικνύοντας ανεκτίμητες όταν τεκμηριώνουν τις περιβαλλοντικές συνθήκες που είναι ευαίσθητες στο χρόνο, όπως η θερμοκρασία και η υγρασία.Μπορείτε να δημιουργήσετε προσεκτικά ρυθμίσεις για να συλλάβετε τακτικά και να ασφαλίσετε πληροφορίες αισθητήρων, παρουσιάζοντας την προσαρμοστικότητα και την ανθεκτικότητα του EEPROM σε πρακτικές εφαρμογές.

Συσκευές ήχου

Στο πλαίσιο των συσκευών ήχου - συμπεριλαμβανομένων των ψηφιακών συσκευών αναπαραγωγής ήχου και των βοηθημάτων ακοής - το AT24C256 EEPROM διαδραματίζει σημαντικό ρόλο στη διατήρηση των λεπτομερειών και των προτιμήσεων διαμόρφωσης.Η ικανότητά του να διατηρεί δεδομένα χωρίς ηλεκτρική ενέργεια εξασφαλίζει αυτά τα gadgets να διατηρούν προσωπικές ρυθμίσεις, προσφέροντας απρόσκοπτη αλληλεπίδραση ακόμη και μετά από κύκλους ισχύος.Το υλικολογισμικό έχει επιδείξει επιδέξια ρύθμιση, ενισχύοντας τόσο την αποτελεσματικότητα των λειτουργιών ανάγνωσης και εγγραφής όσο και την υποστήριξη της απόδοσης της συσκευής μακράς διαρκείας.

Δευτερεύουσες λύσεις αποθήκευσης

Όταν χρησιμοποιείται ως δευτερεύων πόρων αποθήκευσης, το AT24C256 EEPROM είναι μια πρακτική, συμπαγής επιλογή για συσκευές που χρειάζονται μέτρια επέκταση μνήμης.Αυτή η εφαρμογή βοηθά τα συστήματα που βασίζονται στον μικροελεγκτή να διαχειρίζονται μη κρίσιμα δεδομένα, διατηρώντας την πρωτογενή μνήμη για πιο εντατικές διαδικασίες.Μπορείτε να σχεδιάσετε αυτά τα συστήματα με έντονη εστίαση στα πρότυπα πρόσβασης μνήμης, αξιοποιώντας την αποτελεσματική διαχείριση αποθήκευσης για να επεκτείνετε το προσδόκιμο ζωής των πόρων μνήμης.

Ανάλυση δεδομένων

Με τη συμμετοχή των προηγμένων αναλύσεων δεδομένων, κυρίως σε φορητές ή ακτές, το AT24C256 EEPROM χρησιμεύει ως βοηθητική αποθήκευση για μεταβατικά δεδομένα και παραμέτρους.Η απλή διασύνδεσή του απλοποιεί την ενσωμάτωση σε αναλυτικά πλαίσια, επιτρέποντας την ανάπτυξη αλγόριθμου γρήγορου αλγορίθμου, που χρησιμοποιείται για την πρόσβαση σε αποθηκευμένους συντελεστές ή ιστορικά αρχεία.Μπορείτε να παρατηρήσετε τον μετασχηματιστικό αντίκτυπό της στην ενίσχυση της υπολογιστικής απόδοσης, περιστασιακά ξεκλειδώντας αξιοσημείωτες εξελίξεις.

Πρόσθετες ανάγκες μνήμης

Σε σενάρια όπου η αρχιτεκτονική του συστήματος απαιτεί εκτεταμένη μνήμη για να ενισχύσει τη λειτουργικότητα, το AT24C256 EEPROM παρουσιάζει μια προσιτή λεωφόρο.Είναι ως επί το πλείστον επωφελές για ενσωματωμένα συστήματα με στενούς χώρους του σκάφους ή περιορισμένους προϋπολογισμούς για ακριβότερες εναλλακτικές λύσεις.Μπορείτε συχνά να χρησιμοποιήσετε αυτό το EEPROM για να ενισχύσετε την ικανότητα χωρίς σημαντικούς επανασχεδιασμούς, αντανακλώντας την πρακτική χρησιμότητα της στην πλοήγηση στην πλοήγηση στο σχεδιασμό και στην προώθηση της τεχνολογικής επιδεξιότητας.Αυτές οι στρατηγικές τονίζουν την εξέχουσα συμβολή του EEPROM στη σύγχρονη εξέλιξη της ηλεκτρονικής.

Ισοδύναμα

• 24LC512

Εναλλακτικές λύσεις

• 24C04

• 24LC1026

• 25LC040

• 24C32

Βέλτιστη δέσμευση με το AT24C256 EEPROM

Ρύθμιση της επικοινωνίας i2c

Η χρήση του AT24C256 EEPROM στο έπακρο περιλαμβάνει την προετοιμασία ενός αξιόπιστου κανάλι επικοινωνίας I2C.Τα διαγράμματα σύνδεσης λειτουργούν ως βασικοί οδηγοί, κατευθύνοντας την ακριβή καλωδίωση των ακίδων SCK και SDA στον μικροελεγκτή σας.Η ενσωμάτωση των κατάλληλων αντιστάσεων pull-up ενισχύει την αξιοπιστία και την ανθεκτικότητα αυτών των γραμμών, βοηθώντας στην αποφυγή ζητημάτων δεδομένων λόγω παρεμβολών.Η διαδικασία των τιμών αντιστάσεων μικροαλλαριών ώστε να ταιριάζει με τις ανάγκες του κυκλώματος μπορεί να ενισχύσει σημαντικά την ακεραιότητα του σήματος, προωθώντας μια ασφαλή ροή δεδομένων.

Αντιμετώπιση πολλαπλών eeproms

Το καθήκον της αντιμετώπισης της σημασίας των κερδών κατά τον συντονισμό πολυάριθμων μονάδων EEPROM.Διαμορφώνοντας τους ακροδέκτες διευθύνσεων A0, A1 και A2, κάθε μονάδα λαμβάνει μια μοναδική ταυτότητα, επιτρέποντας στον μικροελεγκτή να πλοηγεί ομαλά τις πολλαπλές συσκευές και να αποφύγει συγκρούσεις επικοινωνίας.Ο στρατηγικός σχεδιασμός της ρύθμισης διευθύνσεων κατά τη διάρκεια της φάσης σχεδιασμού υλικού μπορεί να μειώσει τις μελλοντικές επεκτάσεις, μειώνοντας τις προκλήσεις της επεκτασιμότητας του έργου και τη διευκόλυνση των αναβαθμίσεων του συστήματος.

Διατήρηση της ασφάλειας και της ακεραιότητας των δεδομένων

Η συνάρτηση προστασίας εγγραφής στις AT24C256 διασφαλίζει τις ευαίσθητες πληροφορίες ενάντια στις μη εξουσιοδοτημένες μεταβολές.Η ενεργοποίηση αυτού του ελέγχου εξασφαλίζει σοβαρά δεδομένα, κυρίως σε σενάρια όπου η ακεραιότητα των δεδομένων αποτελεί ουσιαστική προσοχή.Η έναρξη αυτών των χαρακτηριστικών ασφαλείας νωρίς κατά τη διάρκεια των φάσεων σχεδιασμού μπορεί να ανακουφίσει τους πιθανούς κινδύνους, ενισχύοντας την ευρωστία του συστήματος.Επιπλέον, οι εφαρμογές αποκαλύπτουν ότι ο συνδυασμός της προστασίας του υλικού με τα πρωτόκολλα ασφαλείας λογισμικού διαμορφώνει μια ισχυρή άμυνα, εξασφαλίζοντας την ολοκληρωμένη ασφάλεια των δεδομένων.

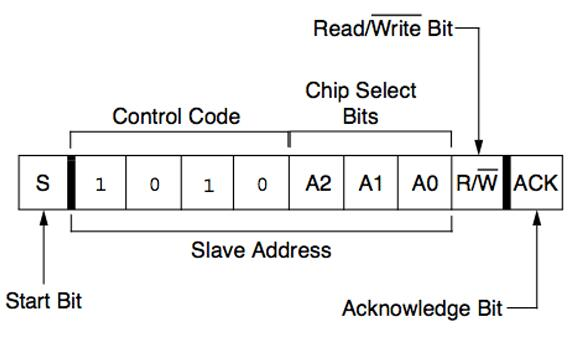

Εκτέλεση αποτελεσματικών μεταφοράς δεδομένων

Η ακρίβεια στον προγραμματισμό της διεύθυνσης του καταχωρητή είναι το κλειδί για τις ομαλές λειτουργίες μεταφοράς δεδομένων, επιτρέποντας την αξιόπιστη ανάγνωση και γραφή ενώ ελαχιστοποιεί τα σφάλματα.Η κατανόηση του πλαισίου διευθύνσεων της συσκευής σε συνδυασμό με την πρακτική προγραμματισμού της συσκευής είναι ενεργή στη μεγιστοποίηση των δυνατοτήτων του EEPROM.Επιπλέον, η ανταλλαγή ιδεών ή τακτικών στη διαμόρφωση αυτών των καταχωρητών μπορεί να οδηγήσει σε ενισχυμένο, συνεκτικό σχεδιασμό σε έργα προσανατολισμένα στην ομάδα.

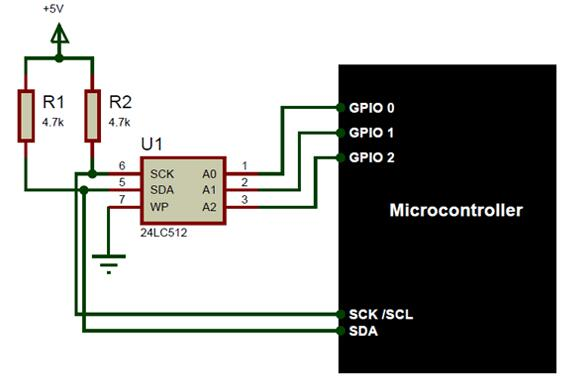

Σχεδιασμός σχεδιασμού κυκλώματος για το AT24C256 EEPROM

Συνδέστε τις γραμμές SCK και SDA του AT24C256 EEPROM στις κατάλληλες ακίδες μικροελεγκτή, φροντίζοντας να ενσωματώσετε κατάλληλες αντιστάσεις έλξης.Αυτές οι αντιστάσεις συμβάλλουν στη διατήρηση των γραμμών διαύλου I2C σε μια σταθερή και προεπιλεγμένη υψηλή κατάσταση, μειώνοντας την παρεμβολή θορύβου και τη βελτίωση της ακεραιότητας του σήματος.Σε περιβάλλοντα επιρρεπείς σε ηλεκτρομαγνητικές παρεμβολές, η διατήρηση της σταθερής επικοινωνίας σε αυτές τις γραμμές γίνεται χρήσιμη για αξιόπιστη μεταφορά δεδομένων.

Οι καρφίτσες AD, A1, A1 και A2 επηρεάζουν σημαντικά την επιλογή των μεμονωμένων τσιπς EEPROM.Σε συστήματα που απαιτούν πολλαπλά EEPROM, αυτές οι ακίδες επιτρέπουν τη μοναδική επιλογή κάθε τσιπ ρυθμίζοντας ξεχωριστές διαμορφώσεις διευθύνσεων.Αυτό διευκολύνει την απρόσκοπτη ενσωμάτωση πολλαπλών συσκευών.Η αποφυγή σφαλμάτων δεδομένων σε σχέδια πυκνών κυκλωμάτων απαιτεί μοναδικές αναθέσεις διευθύνσεων για να αποφευχθεί η ακούσια πρόσβαση σε εσφαλμένα τσιπ, μια ανησυχία που συχνά παρατηρείται σε σύνθετα σχέδια συστήματος.

Ο PIN Protect Grite λειτουργεί ως προληπτικό μέτρο για το EEPROM.Η εμπλοκή αυτού του πείρου μπορεί να κλειδώσει με ασφάλεια τα δεδομένα, να παρεμποδίζει ακούσια γράφει και να προστατεύει τις αποθηκευμένες πληροφορίες.Αυτό το χαρακτηριστικό αποδεικνύεται ιδιαίτερα ευεργετικό σε συστήματα όπου η διατήρηση της ακεραιότητας των δεδομένων είναι σοβαρή, καθώς οι ακούσιες αλλαγές θα μπορούσαν να οδηγήσουν σε σημαντικές αποτυχίες του συστήματος ή απώλεια δεδομένων.Η αλληλεπίδραση με το AT24C256 EEPROM περιλαμβάνει τη χρήση διευθύνσεων καταχωρητή για να διαχειριστείτε δεξιό τρόπο ανάγνωση ή να γράψετε εργασίες ένα byte κάθε φορά.Με μεθοδικά πρόσβαση σε καταχωρητές, μπορείτε να πραγματοποιήσετε αποτελεσματικές λειτουργίες δεδομένων.Το Professional Circuit Design δίνει έμφαση σε αυτή τη δομημένη επικοινωνία για να εξασφαλίσει τη λειτουργία των συσκευών εντός των αναμενόμενων παραμέτρων, ελαχιστοποιώντας τα πιθανά σφάλματα χειρισμού δεδομένων.

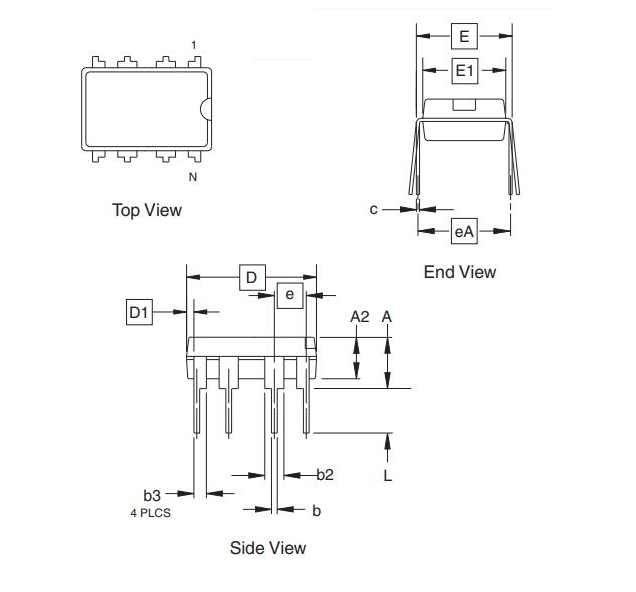

Διάσταση

Κατασκευαστής

Η τεχνολογία Microchip βασίζεται στο Chandler της Αριζόνα και είναι γνωστή για την εμπειρία της σε διαλύματα μικροελεγκτή και αναλογικές λύσεις.Με έμφαση στην παροχή αξιόπιστων προϊόντων, η εταιρεία στοχεύει στη μείωση του κόστους του συστήματος και στην επιτάχυνση της εισόδου στην αγορά.Το εκτεταμένο φάσμα των προϊόντων τους εξυπηρετεί διάφορες εφαρμογές παγκοσμίως, συμπεριλαμβανομένων των αυτοκινήτων, τα ηλεκτρονικά ηλεκτρονικά και τα βιομηχανικά μηχανήματα.Αυτή η ευρεία έκκληση απεικονίζει την ικανότητα της Microchip να προσαρμόσει και να ανταποκρίνεται στις περίπλοκες απαιτήσεις των διαφορετικών αγορών.

Η τεχνολογία Microchip δίνει έντονη έμφαση στην καινοτομία και την εξασφάλιση της ποιότητας, η οποία δίνει τη δυνατότητα στον τομέα της ακρίβειας και της λειτουργικότητας.Με την ενσωμάτωση των προχωρημένων μέτρων ασφαλείας και των επιλογών συνδεσιμότητας, οι λύσεις της Microchip συμβαδίζουν με τις συνεχώς μεταβαλλόμενες απαιτήσεις των σύγχρονων τεχνολογικών υποδομών.Η αφοσίωση της εταιρείας σε ενεργειακά αποδοτικά σχέδια προάγει επίσης βιώσιμες πρακτικές, ευθυγραμμίζοντας με την κίνηση της βιομηχανίας προς την ελαχιστοποίηση των περιβαλλοντικών επιπτώσεων στα ηλεκτρονικά.

Φύλλο δεδομένων PDF

AT24C256B-PU φύλλα:
