GAL20V8B-15LJN: Χαρακτηριστικά, Pinout, Εφαρμογές και Οδηγός Προγραμματισμού

Το GAL20V8B-15JN είναι μια συσκευή standout σχεδιασμένη για πολλές ψηφιακές εργασίες.Αυτός ο οδηγός εξετάζει προσεκτικά το τι μπορεί να κάνει το GAL20V8B-15JN, εστιάζοντας στην ευελιξία και την ισχυρή απόδοση του σε διάφορες χρήσεις από τον έλεγχο των μηχανών για την τροφοδοσία των καθημερινών gadgets.Θα καλύψουμε τα κύρια χαρακτηριστικά του, τον τρόπο με τον οποίο έχει ρυθμιστεί και πώς να το προγραμματίσει, προσφέροντας μια σαφή εικόνα για όσους θέλουν να χρησιμοποιήσουν προηγμένες λύσεις λογικής στα έργα τους.

Κατάλογος

Περιγραφή Gal20v8b-15jn

Ο Gal20v8b-15jn Από το Semiconductor Lattice είναι ένα standout στην οικογένεια συσκευών Gal® 20V8, γνωστή για την αποτελεσματικότητα και τη λειτουργία υψηλής ταχύτητας.Αυτό το μοντέλο έχει σχεδιαστεί χρησιμοποιώντας τεχνολογία E2CMOS, η οποία γιορτάζεται για χαμηλή κατανάλωση ενέργειας διατηρώντας παράλληλα υψηλές επιδόσεις.Χρησιμοποιείται κυρίως σε εφαρμογές ψηφιακής λογικής, όπως η αποκωδικοποίηση διεύθυνσης, η διασύνδεση συσκευών και η αντικατάσταση λογικής, το GAL20V8B-15JN είναι ευπροσάρμοστο και κατάλληλο για ένα ευρύ φάσμα προγραμματιζόμενων λογικών εφαρμογών.Το GAL20V8B-15JN περιλαμβάνει διαμόρφωση 8 μακροκύρων, μέγιστη συχνότητα λειτουργίας 62,5 MHz και καθυστέρηση διάδοσης μόνο 15 νανοδευτερόλεπτων, εξασφαλίζοντας ταχεία και αξιόπιστη απόδοση.Λειτουργεί σε ένα τυπικό τροφοδοτικό 5V και διαθέτει πακέτο 28 ακίδων PLCC (Plastic Leaded Chip Carrier).

Αν ψάχνετε για μια αξιόπιστη και αποτελεσματική προγραμματιζόμενη λογική λύση, το GAL20V8B-15JN είναι μια εξαιρετική επιλογή.Είναι χτισμένο για να προσφέρει ισχυρές επιδόσεις, καθιστώντας την έξυπνη επιλογή για επιχειρήσεις που στοχεύουν στην αναβάθμιση της τεχνολογίας τους.Εάν σκέφτεστε μια μαζική σειρά, αυτή είναι μια τέλεια ευκαιρία για να βελτιστοποιήσετε τις εφαρμογές σας και να αξιοποιήσετε στο έπακρο την υποδομή σας.

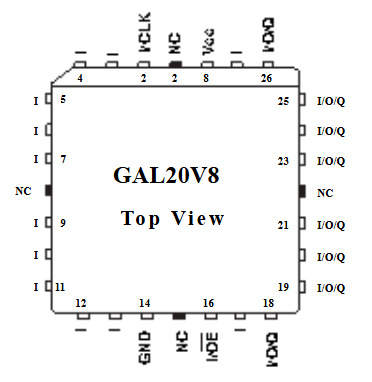

Διαμόρφωση PIN GAL20V8B-15JN

Ο Gal20v8b-15jn είναι ένα Γενική λογική πίνακα (GAL) συσκευή, μια προγραμματιζόμενη λογική συσκευή που χρησιμοποιείται σε διάφορες εφαρμογές ψηφιακής λογικής.Ο διαμόρφωση PIN ακολουθεί ένα Τυπική διάταξη πακέτου διπλής γραμμής 24 ακίδων (DIP), με εισόδους, εξόδους και καρφίτσες ελέγχου σαφώς καθορισμένες.

Στο αριστερή πλευρά Από το διάγραμμα (ακίδες 1-12), βλέπουμε κυρίως τις ακίδες εισόδου (i) που επιτρέπουν στη συσκευή να λαμβάνει σήματα από εξωτερικά κυκλώματα.Οι ακροδέκτες 1 και αρκετοί άλλοι ακροδέκτες (5, 7, 9 και 11) ορίζονται ως εισροές (i).Οι ακροδέκτες 6 και 22 επισημαίνονται NC (χωρίς σύνδεση), που σημαίνει ότι δεν είναι ηλεκτρικά συνδεδεμένα με τα εσωτερικά κυκλώματα.Ο ακροδέκτης GND (Ground) τοποθετείται στον ακροδέκτη 12, που χρησιμεύει ως τάση αναφοράς για τη συσκευή.

Στο δεξιά (ακίδες 13-24), έχουμε ακίδες εισόδου/εξόδου (I/O), οι οποίες είναι διαμορφώσιμες είτε ως εισόδους είτε ως εξόδους ανάλογα με την προγραμματισμένη λογική.Αυτές οι ακροδέκτες εισόδου/εξόδου (18, 19, 21, 23, 25 και 26) παρέχουν ευέλικτη συνδεσιμότητα.Ο ακροδέκτης λειτουργίας (PIN 15) για τον καθορισμό της λειτουργίας λειτουργίας της συσκευής και ο ακροδέκτης VCC (τροφοδοσία τροφοδοσίας) στον ακροδέκτη 24 παρέχει την απαραίτητη τάση για σωστή λειτουργία.

Στο κορυφή Από τη συσκευή, υπάρχουν πρόσθετα σήματα ελέγχου, συμπεριλαμβανομένου του MCLK (κύριο ρολόι, PIN 2) και πρόσθετων ακίδων NC.Το pinout του GAL20V8B επιτρέπει τον αποτελεσματικό σχεδιασμό της ψηφιακής λογικής, καθιστώντας το ένα ευρέως χρησιμοποιούμενο στοιχείο σε προγραμματιζόμενα λογικά κυκλώματα.

GAL20V8B-15LJN CAD Μοντέλα

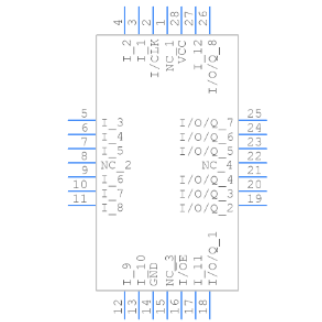

Σύμβολο Gal20v8b-15Jn

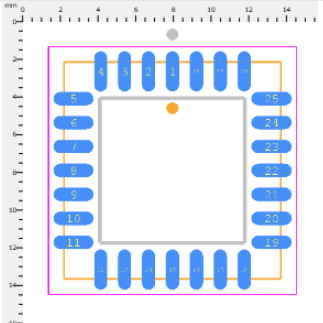

GAL20V8B-15JN Αποτύπωμα

Χαρακτηριστικά GAL20V8B-15JN

• Καθυστέρηση διάδοσης: Το GAL20V8B-15LJN διαθέτει μέγιστη καθυστέρηση διάδοσης 15 νανοδευτερόλεπτων, πράγμα που σημαίνει ότι μπορεί να χειριστεί τις γρήγορες μεταβάσεις σήματος και να λειτουργεί αποτελεσματικά σε εφαρμογές ευαίσθητων στο χρόνο.

• Συχνότητα λειτουργίας: Υποστηρίζει μέγιστη συχνότητα λειτουργίας 62,5 MHz, διευκολύνοντας τη γρήγορη επεξεργασία και την ανταπόκριση σε σύνθετα κυκλώματα ψηφιακής λογικής.

• Χαμηλή κατανάλωση ενέργειας: Η συσκευή χρησιμοποιεί την τεχνολογία E2CMOS, μια παραλλαγή CMOS που δίνει έμφαση στην ενεργειακή απόδοση.Αυτή η τεχνολογία εξασφαλίζει ότι το GAL20V8B-15LJN καταναλώνει λιγότερη ισχύ, καθιστώντας την ιδανική για εφαρμογές όπου απαιτείται απόδοση ρεύματος χωρίς να θυσιάζεται η απόδοση.

• Επαναπρογραμματίσιμη τεχνολογία κυττάρων E2: Το GAL20V8B-15JN είναι εξοπλισμένο με ηλεκτρικά διαλυτά κύτταρα, επιτρέποντας τον επαναπρογραμματισμό και την ενημέρωση των λογικών λειτουργιών όπως απαιτείται.Αυτή η λειτουργία παρέχει εξαιρετική ευελιξία και προσαρμοστικότητα στην αλλαγή περιβάλλοντος υλικού ή ενημερώσεων συστήματος.

• Ευέλικτη λογική εξόδου μακροκύτταρα: Περιλαμβάνει 8 μακροκύτταρα λογικής εξόδου που μπορούν να προγραμματιστούν μεμονωμένα για διάφορες λογικές λειτουργίες, επιτρέποντας να προσαρμόσετε τη συσκευή σε συγκεκριμένες ανάγκες.Αυτά τα μακροκύτταρα υποστηρίζουν τη διαμορφώσιμη πολικότητα εξόδου και μπορούν να μιμηθούν τη λειτουργικότητα των συσκευών PAL 24 ακίδων, καθιστώντας το GAL20V8B-15JN μια ευέλικτη επιλογή για μια σειρά ψηφιακών εφαρμογών.

• Βελτιωμένη δοκιμασία: Η συσκευή διαθέτει δυνατότητες προφόρτισης και επαναφοράς ισχύος για όλα τα μητρώα, εξασφαλίζοντας 100% λειτουργική δοκιμασία.Αυτή η πτυχή είναι ιδανική για τη διατήρηση της αξιοπιστίας και της προβλεψιμότητας σε λειτουργικά περιβάλλοντα, ειδικά όταν η ακεραιότητα και η απόδοση του συστήματος είναι σημαντικές.

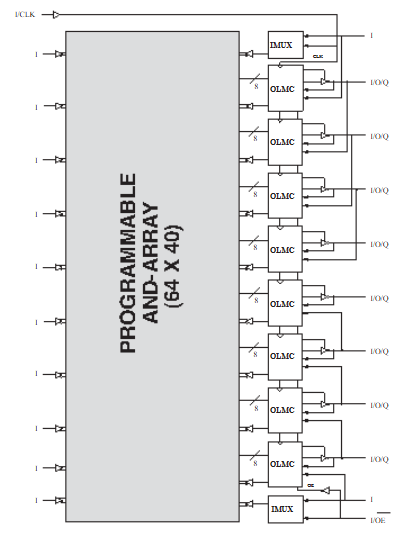

Gal20v8b-15jn Διάγραμμα μπλοκ

Το GAL20V8B-15JN είναι μια συσκευή γενικής λογικής συστοιχίας (GAL) που αποτελείται από προγραμματιζόμενο και φορέα (64 x 40), η οποία επιτρέπει την ευέλικτη λογική υλοποίηση.Το διάγραμμα μπλοκ παρουσιάζει την προγραμματιζόμενη και τη συστοιχία, η οποία χρησιμεύει ως ο κύριος μηχανισμός λογικής όπου τα σημάδια εισροών και ανατροφοδότησης είναι λογικά συνδυασμένα.Αυτή η προγραμματιζόμενη μήτρα επιτρέπει τη διαμόρφωση μιας ποικιλίας συνδυαστικών και διαδοχικών λογικών λειτουργιών, προσφέροντας ευελιξία στο σχεδιασμό ψηφιακού κυκλώματος.

Στη δεξιά πλευρά του διαγράμματος, το OLMC (κύτταρα Logic Macro Output Logic) είναι ορατό, το καθένα συνδεδεμένο με τις εξόδους και τη συστοιχία.Αυτά τα μακρο κύτταρα καθορίζουν τη συμπεριφορά των ακίδων εξόδου, είτε λειτουργούν ως συνδυαστική λογική είτε διαδοχική λογική με αποθήκευση flip-flop.Επιπλέον, οι μονάδες IMUX (Multiplexer) επιτρέπουν την εσωτερική δρομολόγηση σήματος, ενισχύοντας περαιτέρω την προγραμματισμό της συσκευής.Οι ακροδέκτες εισόδου/εξόδου (εισόδου/εξόδου) αντιπροσωπεύουν τη διεπαφή μεταξύ της συσκευής και των εξωτερικών κυκλωμάτων, επιτρέποντας την αμφίδρομη επικοινωνία ανάλογα με τη διαμορφωμένη λογική.

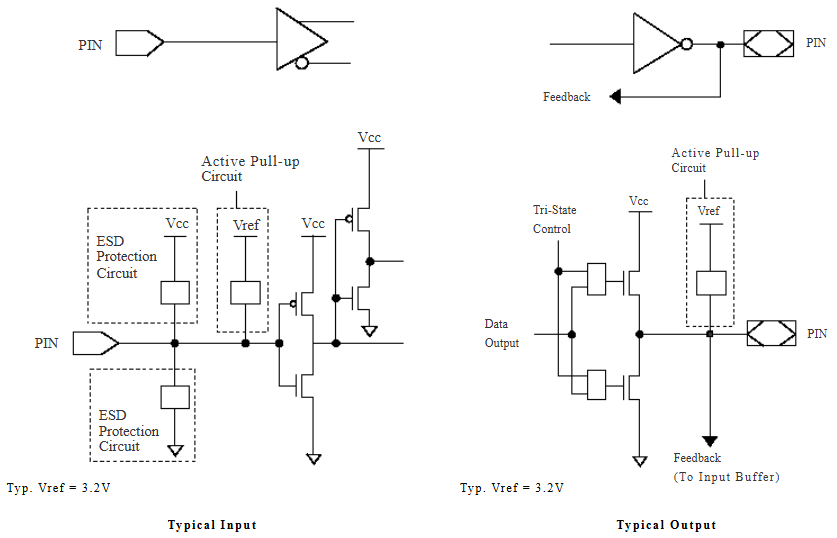

Σχηματικά ισοδύναμα εισόδου/εξόδου

Τα ισοδύναμα schematics εισόδου/εξόδου GAL20V8B-15JN απεικονίζουν τα εσωτερικά ηλεκτρικά χαρακτηριστικά των ακίδων εισόδου και εξόδου της συσκευής.Αυτά τα σχήματα υπογραμμίζουν τον τρόπο με τον οποίο η προγραμματιζόμενη λογική συσκευή (PLD) διαχειρίζεται τα σήματα μέσω κυκλωμάτων προστασίας, ενεργών μηχανισμών ελέγχου και τριμηνιαίων καταστάσεων, εξασφαλίζοντας αξιόπιστη λειτουργία σε ψηφιακά κυκλώματα.

Ο Τυπική είσοδος Το σχηματικό σχηματικό δείχνει τη δομή ενός ακροδέκτη εισόδου, η οποία περιλαμβάνει τα κυκλώματα προστασίας ESD (ηλεκτροστατικής εκφόρτισης) για την αποφυγή ζημιών από ακίδες παροδικής τάσης.Το ενεργό κύκλωμα pull-up εξασφαλίζει ότι ο πείρος διατηρεί ένα καθορισμένο επίπεδο λογικής όταν κανένα εξωτερικό σήμα δεν το οδηγεί, αποτρέποντας τις κυμαινόμενες καταστάσεις που θα μπορούσαν να προκαλέσουν απρόβλεπτη συμπεριφορά.Η τάση αναφοράς (VREF = 3.2V) παίζει ρόλο στον καθορισμό του κατωφλίου για την ανίχνευση λογικών υψηλών ή χαμηλών καταστάσεων.

Ο Τυπική έξοδος Το σχηματικό σχηματικό απεικονίζει τη δομή εξόδου, η οποία περιλαμβάνει ένα ζεύγος τρανζίστορ ώθησης που επιτρέπει ισχυρές δυνατότητες κίνησης τόσο για τις υψηλές όσο και για τις χαμηλές λογικές καταστάσεις.Μια συνάρτηση ελέγχου Tri-State επιτρέπει στον ακροδέκτη εξόδου να εισάγει μια κατάσταση υψηλής εντολής για σχέδια προσανατολισμένα στο λεωφορείο όπου πολλαπλές συσκευές μοιράζονται την ίδια σύνδεση.Η διαδρομή ανάδρασης παρέχει μια εσωτερική σύνδεση πίσω στον πίνακα λογικής, επιτρέποντας στη συσκευή να παρακολουθεί ή να συγχρονίζει την κατάσταση εξόδου με άλλες λειτουργίες λογικής.Ένα ενεργό κύκλωμα έλξης εξασφαλίζει αξιόπιστα επίπεδα τάσης όταν απαιτείται.

Το GAL20V8B-15JN έχει σχεδιαστεί για προγραμματιζόμενες λογικές εφαρμογές υψηλής ταχύτητας, με ισχυρή προστασία εισόδου, ευέλικτες διαμορφώσεις εξόδου και προγραμματιζόμενες διαδρομές ανάδρασης.Αυτό το καθιστά κατάλληλο για σύνθετα ψηφιακά σχέδια που απαιτούν αξιόπιστη ακεραιότητα σήματος και διαμορφώσιμες λειτουργίες λογικής.

Προδιαγραφές GAL20V8B-15JN

Τύπος	Παράμετρος
Κατασκευαστής	Εταιρεία Semiconductor Lattice
Σειρά	GAL20V8B
Συσκευασία	Σωλήνας
Κατάσταση μέρους	Απηρχαιωμένος
Προγραμματιζόμενος τύπος	Ee pld
Υποκατηγορία	Προγραμματιζόμενη λογική ICS
Αριθμός μακροκύρων	8
Μέγιστη συχνότητα λειτουργίας	62,5 MHz
Καθυστέρηση διάδοσης - μέγιστο	15 ns
Τάση τροφοδοσίας	5 V
Ρεύμα τροφοδοσίας	90 MA
Τάση τροφοδοσίας - λεπτά	4.75 V
Τάση τροφοδοσίας - μέγιστο	5.25 V
Ελάχιστη θερμοκρασία λειτουργίας	0 ° C
Μέγιστη θερμοκρασία λειτουργίας	+75 ° C
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	28-LCC (J-Lead)
Πακέτο συσκευών προμηθευτή	28-PLCC (11.51x11.51)
Αριθμός προϊόντος βάσης	Gal20v8
Υψος	3.68 mm
Μήκος	11,5 mm
Πλάτος	11,5 mm
Βάρος μονάδας	0,041719 oz

Εφαρμογές Gal20v8b-15JN

Ενσωματωμένα συστήματα

Το GAL20V8B-15JN χρησιμοποιείται συχνά σε ενσωματωμένα συστήματα όπου η προσαρμοσμένη λογική είναι ανάγκη για συγκεκριμένες λειτουργίες ελέγχου.Η προγραμματιζόμενη φύση του επιτρέπει την προσαρμογή της συσκευής για διάφορες επαναληπτικές διαδικασίες, την ενίσχυση της λειτουργικότητας και της ενσωμάτωσης με άλλα εξαρτήματα του συστήματος.

Συστήματα ψηφιακού ελέγχου

Στα συστήματα ψηφιακού ελέγχου, αυτό το PLD χρησιμοποιείται για την εφαρμογή σύνθετης λογικής για τον έλεγχο των κινητήρων, τη διασύνδεση με αισθητήρες και τα σήματα επεξεργασίας.Η ικανότητά της να χειρίζεται λεπτομερή λογική ελέγχου το καθιστά ιδανικό για εφαρμογές που απαιτούν ακριβή επιχειρησιακό έλεγχο και ανταπόκριση.

Διεπαφές επικοινωνίας

Η συσκευή υπερέχει στη διαχείριση των πρωτοκόλλων επικοινωνίας, την κωδικοποίηση και την αποκωδικοποίηση δεδομένων και τον έλεγχο των μηχανών κατάστασης.Προσαρμόζεται απρόσκοπτα σε διαφορετικά πρότυπα επικοινωνίας, καθιστώντας την μια ευέλικτη επιλογή για τηλεπικοινωνίες και συσκευές δικτύου.

Εξοπλισμός δοκιμής και μέτρησης

Για εφαρμογές δοκιμής και μέτρησης, το GAL20V8B-15JN παρέχει προσαρμοσμένες δυνατότητες επεξεργασίας δεδομένων, δρομολόγηση σήματος και λογική ελέγχου.Επιτρέπει την ανάπτυξη προσαρμοσμένων λύσεων μέτρησης που απαιτούν συγκεκριμένες λειτουργίες χειρισμού και ελέγχου δεδομένων.

Ηλεκτρονικά αυτοκινήτων

Μέσα στον τομέα της αυτοκινητοβιομηχανίας, αυτό το PLD ξεχωρίζει λόγω του ισχυρού σχεδιασμού του και της εξαιρετικής προστασίας της ηλεκτροστατικής εκκένωσης (ESD).Αυτά τα χαρακτηριστικά εξασφαλίζουν αξιόπιστη λειτουργία υπό τις απαιτητικές συνθήκες που είναι τυπικές σε περιβάλλοντα αυτοκινήτων.

Βιομηχανικά συστήματα αυτοματισμού και ελέγχου

Το GAL20V8B-15JN συμβάλλει στη βιομηχανική αυτοματοποίηση, παρέχοντας τη λογική που απαιτείται για τον έλεγχο σύνθετων βιομηχανικών διεργασιών και μηχανημάτων.Επιτρέπει την αυτοματοποίηση των καθηκόντων και την ενσωμάτωση των συστημάτων ελέγχου, αυξάνοντας έτσι την αποτελεσματικότητα και την αξιοπιστία στις παραγωγικές δραστηριότητες.

Ηλεκτρονικά καταναλωτικά

Στα ηλεκτρονικά στοιχεία καταναλωτών, η συσκευή χρησιμοποιείται για τη βελτίωση της λειτουργικότητας των οικιακών και προσωπικών συσκευών μέσω αποτελεσματικών λογικών λύσεων.Η ικανότητά του να εκτελεί πολλαπλές λογικές λειτουργίες οικονομικά την καθιστά δημοφιλή επιλογή για τους κατασκευαστές καταναλωτικών προϊόντων.

Μηχανές προσαρμοσμένης κατάστασης

Το PLD είναι ιδανικό για το σχεδιασμό μηχανών προσαρμοσμένης κατάστασης σε ψηφιακά κυκλώματα, βελτιώνοντας την αποτελεσματικότητα της λογικής ελέγχου και της λειτουργικής αλληλουχίας.Αυτή η εφαρμογή είναι μεγάλη σε σενάρια όπου απαιτούνται συγκεκριμένες επιχειρησιακές συμπεριφορές για τη διαχείριση των πολύπλοκων λογικών καθηκόντων.

Προγραμματισμός GAL20V8B-15JN

Ο προγραμματισμός του GAL20V8B-15JN, μιας ευέλικτης λογικής συσκευής από το Semiconductor Lattice, μπορεί να επιτευχθεί αποτελεσματικά σε μερικά βασικά βήματα, αξιοποιώντας έναν συμβατό λογικό προγραμματιστή.Αρχικά, η εργασία σας είναι να σχεδιάσετε το λογικό κύκλωμα που σκοπεύετε να εφαρμόσετε.Αυτό επιτυγχάνεται με τη χρήση μιας γλώσσας περιγραφής υλικού (HDL), με το CUPL να είναι μια δημοφιλής επιλογή λόγω της απλότητας της, κατάλληλη για συσκευές GAL.Μόλις καθοριστεί ο σχεδιασμός λογικής σας, το επόμενο βήμα περιλαμβάνει τη σύνταξη αυτού του σχεδίου σε ένα αρχείο JEDEC (.JED) χρησιμοποιώντας λογισμικό όπως το WINCUPL.Αυτό το αρχείο περιέχει την απαραίτητη διαμόρφωση, γνωστή ως χάρτη ασφαλειών, για τον προγραμματισμό του GAL.

Ο πραγματικός προγραμματισμός του GAL20V8B-15LJN απαιτεί έναν εγκεκριμένο λογικό προγραμματιστή Semiconductor Lattice, με το TL866 να είναι ένα συνήθως χρησιμοποιούμενο μοντέλο λόγω της αξιοπιστίας και της ευκολίας χρήσης του.Αυτό το βήμα περιλαμβάνει τη σύνδεση του GAL20V8B-15JN στον προγραμματιστή σύμφωνα με τις παρεχόμενες οδηγίες, τη φόρτωση του αρχείου JEDEC στο λογισμικό προγραμματισμού και την έναρξη του κύκλου προγραμματισμού.Αυτός ο κύκλος περιλαμβάνει μια αυτόματη διαγραφή οποιωνδήποτε προηγούμενων διαμορφώσεων πριν από τον προγραμματισμό της νέας λογικής στη συσκευή.Τέλος, ένα σημαντικό βήμα είναι η επαλήθευση της προγραμματισμένης συσκευής, δοκιμάζοντάς την στο προβλεπόμενο κύκλωμα για να διασφαλιστεί ότι λειτουργεί σωστά, ολοκληρώνοντας τη διαδικασία ολοκλήρωσης με τις συγκεκριμένες απαιτήσεις εφαρμογής σας.

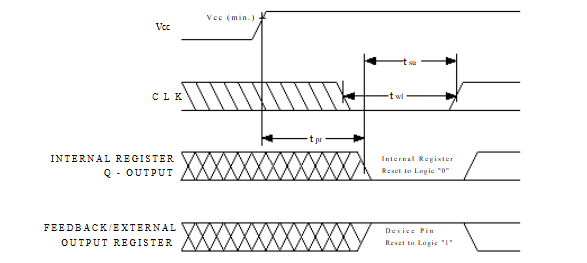

Reset power-up gal20v8b8b-15jn

Το κύκλωμα επαναφοράς power-up στο GAL20V8B-15JN εξασφαλίζει ότι όλα τα εσωτερικά μητρώα αρχικοποιούνται σε μια γνωστή κατάσταση κατά την εκκίνηση του συστήματος.Καθώς εφαρμόζεται η ισχύς, η τάση VCC πρέπει να αυξάνεται μονοτονικά χωρίς διακυμάνσεις για να αποφευχθεί η ακανόνιστη συμπεριφορά.Μόλις το VCC φτάσει στο ελάχιστο απαιτούμενο επίπεδο, οι εσωτερικοί καταχωρητές θα επαναφέρουν μέσα σε μέγιστη καθυστέρηση 1 μs (TPR), ρυθμίζοντας όλες τις εξόδους Q στη λογική 0.πόλωση.Αυτό εγγυάται μια προβλέψιμη αρχικοποίηση, απλοποιώντας το σχεδιασμό των κρατικών μηχανών και των διαδοχικών λογικών κυκλωμάτων.

Για να εξασφαλιστεί μια έγκυρη επαναφορά, η είσοδος ρολογιού (CLK) πρέπει να πραγματοποιείται σε στατικό επίπεδο TTL κατά τη διάρκεια της λειτουργίας.Η συσκευή δεν πρέπει να χρονολογείται μέχρι να ικανοποιηθούν όλοι οι χρόνοι ρύθμισης της εισόδου και ανάδρασης, όπως φαίνεται στο διάγραμμα.Το ρολόι πρέπει να συμμορφώνεται με τις ελάχιστες απαιτήσεις πλάτους παλμού πριν αρχίσει η κανονική λειτουργία.Διατηρώντας αυτές τις συνθήκες, ο μηχανισμός επαναφοράς power-up διασφαλίζει ότι η λογική συσκευή ξεκινά σε μια σταθερή και σαφώς καθορισμένη κατάσταση, εμποδίζοντας τις ακούσιες μεταβάσεις ή τα θέματα μετασταιμότητας σε ψηφιακά κυκλώματα.

Gal20v8b-15jn παρόμοια μέρη

• Gal20v8b-15pn

• GAL20V8B-15QP

• Gal20v8b-15qj

Πλεονεκτήματα Gal20v8b-15jn

Βελτιωμένη ευελιξία σχεδιασμού

Το GAL20V8B-15JN έχει σχεδιαστεί με μια ευπροσάρμοστη αρχιτεκτονική που επιτρέπει στη διαμόρφωση της λογικής εξόδου (OLMCs).Αυτή η ευελιξία υποστηρίζει ένα ευρύ φάσμα εφαρμογών και προσαρμογών, επιτρέποντας τη βελτιστοποίηση της λογικής συσκευής για συγκεκριμένες εργασίες και λειτουργίες χωρίς τους περιορισμούς που σχετίζονται με λιγότερο ευέλικτα σχέδια.

Μειωμένη κατανάλωση ενέργειας

Χρησιμοποιώντας την τεχνολογία CMOS Ultramos®, το GAL20V8B-15JN μειώνει την κατανάλωση ενέργειας κατά 50% έως 75% σε σύγκριση με τις παραδοσιακές διπολικές λογικές συσκευές.Αυτό καθιστά μια φιλική προς το περιβάλλον επιλογή που ελαχιστοποιεί επίσης τη θερμική έξοδο και ενισχύει τη μακροζωία των συσκευών.Τα τυπικά ρεύματα τροφοδοσίας είναι ουσιαστικά χαμηλότερα, με 75 MA για τυπικές εκδόσεις χαμηλής ισχύος και ακόμη χαμηλότερα στα 45 MA για εκδόσεις τεταρτημορίων, εξασφαλίζοντας την ενεργειακή απόδοση σε περιβάλλοντα υψηλής ζήτησης.

Ισχυρή προστασία ESD

Αυτή η συσκευή ενσωματώνει ισχυρούς μηχανισμούς προστασίας ηλεκτροστατικής εκκένωσης (ESD), για τη διατήρηση της λειτουργικής σταθερότητας και της αξιοπιστίας σε περιβάλλοντα επιρρεπή σε στατική εκκένωση.Η προστασία αυτή είναι καλή σε βιομηχανίες όπως η αυτοκινητοβιομηχανία και ο βιομηχανικός αυτοματισμός, όπου τα ηλεκτρονικά εξαρτήματα μπορούν να υποβληθούν σε αυστηρές συνθήκες και όπου η ESD θα μπορούσε διαφορετικά να οδηγήσει σε αποτυχία της συσκευής ή ακανόνιστη συμπεριφορά.

Κατασκευαστής Gal20V8B-15JN

Η Lattice Semiconductor Corporation είναι παγκόσμιος ηγέτης στις έξυπνες λύσεις συνδεσιμότητας.Γνωστή για τις προγραμματιζόμενες λογικές συσκευές χαμηλής ισχύος, το Lattice εξυπηρετεί κυρίως τις αγορές των καταναλωτών, των επικοινωνιών και των βιομηχανικών αγορών.Η γκάμα προϊόντων καινοτόμου προϊόντων της εταιρείας περιλαμβάνει FPGAs (προγραμματιζόμενες συστοιχίες πύλης πεδίου), CPLDs (σύνθετες προγραμματιζόμενες λογικές συσκευές) και συσκευές διαχείρισης ενέργειας, οι οποίες αποτελούν αναπόσπαστο μέρος των έξυπνων εφαρμογών που απαιτούν ταχείες απαντήσεις.Το Semiconductor Lattice διαφοροποιείται στην ανταγωνιστική τεχνολογική αγορά, με την εστίασή της σε λύσεις χαμηλής ισχύος, μικρής και υψηλής απόδοσης.Αυτά τα χαρακτηριστικά καθιστούν τα προϊόντα της ιδανικά για την ενεργοποίηση της τεχνολογίας σε τομείς όπως η υποδομή δικτύου, ο υπολογισμός των άκρων και οι έξυπνες συσκευές IoT.Το Lattice έχει δημιουργήσει φήμη για την παροχή προσαρμοσμένων λύσεων που ανταποκρίνονται σε συγκεκριμένες ανάγκες, υποστηριζόμενες από ολοκληρωμένα εργαλεία λογισμικού και περιβάλλοντα ανάπτυξης που εξορθολογίζουν τον σχεδιασμό και την ανάπτυξη προϊόντων.

Σύναψη

Το GAL20V8B-15LJN από το Semiconductor Lattice είναι μια κορυφαία συσκευή που ανταποκρίνεται στις απαιτητικές ανάγκες των σύγχρονων ψηφιακών συστημάτων με τις γρήγορες επιδόσεις του, το σχεδιασμό ενέργειας και τις ευέλικτες επιλογές προγραμματισμού.Αυτή η συσκευή είναι κατασκευασμένη για να αντιμετωπίσει πολύπλοκες προκλήσεις σε ένα ευρύ φάσμα ρυθμίσεων, από μεγάλα βιομηχανικά συστήματα έως προσωπικά ηλεκτρονικά, καθιστώντας την μια σταθερή επιλογή για την οικοδόμηση προηγμένων ψηφιακών λύσεων.Αυτός ο οδηγός εξήγησε τις τεχνικές λεπτομέρειες και τα οφέλη του GAL20V8B-15JN, καθώς και τον τρόπο με τον οποίο μπορεί να χρησιμοποιηθεί σε διαφορετικούς τομείς, δείχνοντας τη σημασία του για τη βελτίωση των ψηφιακών ρυθμίσεων παντού.

Φύλλο δεδομένων PDF

Gal20v8b-15ljn φύλλα δεδομένων:
