FT234XD-R Οδηγός USB: Pinout, λειτουργικό διάγραμμα μπλοκ και εναλλακτικές λύσεις

Στο σημερινό τεχνολογικό τοπίο, οι συσκευές συρρικνώνονται ενώ οι προσδοκίες απόδοσης συνεχίζουν να αυξάνονται.Εισαγάγετε το FT234XD-R, μια διεπαφή UART USB-to-Serial που επιτυγχάνει την τέλεια ισορροπία μεταξύ του συμπαγούς σχεδιασμού και της ισχυρής λειτουργικότητας.Προγραμματισμένο σε ένα μικρό πακέτο DFN 3mm x 3mm 12 ακίδων, αυτή η διασύνδεση είναι ιδανική για εφαρμογές που περιορίζονται στο χώρο χωρίς να διακυβεύονται στην απόδοση.Η ικανότητά του να μετατρέπει αποτελεσματικά το USB σε σήματα UART, μαζί με τα προηγμένα χαρακτηριστικά διαχείρισης ενέργειας, το καθιστά μια λύση για βιομηχανική αυτοματοποίηση, ηλεκτρονικά καταναλωτικά και πολλά άλλα.

Κατάλογος

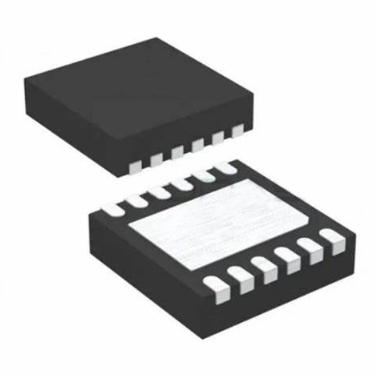

Επισκόπηση του FT234XD-R

Ο FT234XD-R στοχεύει στην απλούστευση του USB σε σειριακή διασύνδεση UART, που διακρίνεται από την εντυπωσιακή συμπαγής του σε ένα πακέτο DFN 3mm x 3mm x 3mm, το οποίο είναι επωφελές για πυκνές διατάξεις PCB.Σύμφωνα με τις προδιαγραφές USB 2.0, αυτή η συσκευή έχει κερδίσει το USB-IF Test-ID (TID) 40001465 (Rev D), αποδεικνύοντας την προσκόλλησή της σε αυστηρά πρότυπα της βιομηχανίας.Ένας ηγέτης στην κατηγορία του, το FT234XD-R προσφέρει υψηλή απόδοση σε συνδυασμό με χαμηλή κατανάλωση ενέργειας.Υποστήριξη για τα τελευταία πρωτόκολλα επικοινωνίας.Αξιόπιστη μεταφορά δεδομένων σε διάφορα περιβάλλοντα υλικού.

Στην πράξη, το FT234XD-R αποδεικνύεται ανεκτίμητο σε σενάρια που απαιτούν αποτελεσματική USB σε μετατροπή UART.Ο συμπαγής σχεδιασμός του επιτρέπει την απρόσκοπτη ενσωμάτωση σε πολλές συσκευές, ενισχύοντας τη λειτουργικότητα χωρίς συμβιβασμό.Οι πραγματικές εφαρμογές περιλαμβάνουν συστήματα βιομηχανικού ελέγχου, ηλεκτρονικά καταναλωτικά και εργαλεία ανάπτυξης.Τα περιβάλλοντα ενσωμάτωσης ωφελούν τα οποία απαιτούν ακλόνητη αξιοπιστία και αποδοτικότητα του χώρου.Όταν ενσωματώνετε το FT234XD-R στα σχέδιά τους, πρέπει να εξετάσετε τη διάταξη PCB, τη θερμική διαχείριση και την ακεραιότητα του σήματος.

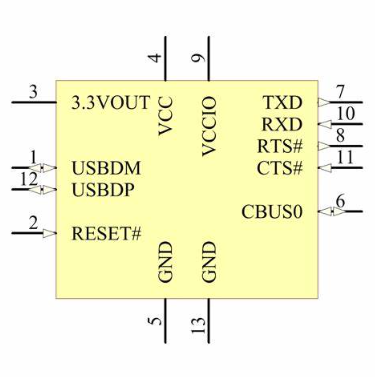

Διαμόρφωση ακίδων FT234XD-R

Καρφίτσα Αρ.	Ονομα	Τύπος	Περιγραφή
4	VCC	ΕΞΟΥΣΙΑ Εισαγωγή	5 V (ή 3.3V) Προμήθεια σε IC
9	VCCIO	ΕΞΟΥΣΙΑ Εισαγωγή	1.8V - 3,3V τροφοδοσία για τα κύτταρα IO
3	3,3 ετικέτα	ΕΞΟΥΣΙΑ Παραγωγή	3.3V έξοδος στα 50mA.Μπορεί να χρησιμοποιηθεί για την τροφοδοσία VCCIO.Όταν το VCC είναι 3.3V.Ο ακροδέκτης 3 είναι ένα PIN εισόδου και πρέπει να συνδεθείτε στον ακροδέκτη 4.
5, 13	ΑΕΔ	ΕΞΟΥΣΙΑ Εισαγωγή	0V Εισαγωγή εδάφους.
1	USBDM	Είσοδος/έξοδος	USB Σήμα δεδομένων μείον.
12	USBDP	Είσοδος/έξοδος	USB Σήμα δεδομένων συν.
2	ΕΠΑΝΑΦΟΡΑ#	ΕΙΣΑΓΩΓΗ	Επαναφορά είσοδος (ενεργή χαμηλή).
7	TXD	Παραγωγή	Μεταδίδω Ασύγχρονη έξοδος δεδομένων.
10	Rxd	Εισαγωγή	Λήψη Ασύγχρονη είσοδος δεδομένων.
8	RTS#	Παραγωγή	Αίτηση Για να στείλετε σήμα εξόδου / χειραψίας ελέγχου.
11	CTS#	Εισαγωγή	Σαφής Για να στείλετε το σήμα εισόδου / χειραψίας ελέγχου.
6	Cbuso	I/O	Διαμορφώσιμος CBUS I/O PIN.Η λειτουργία αυτού του πείρου έχει ρυθμιστεί στη μνήμη MTP της συσκευής.

Μοντέλο CAD του FT234XD-R

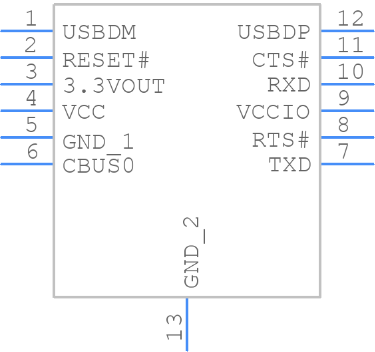

Σύμβολο

Ιχνος

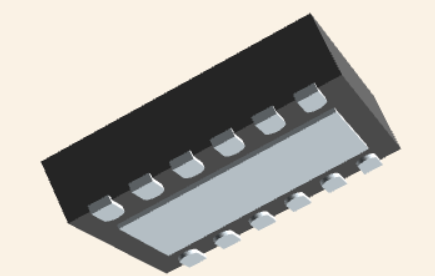

3D εκπροσώπηση

Εναλλακτικές λύσεις για το FT234XD-R

• FT234XD-T

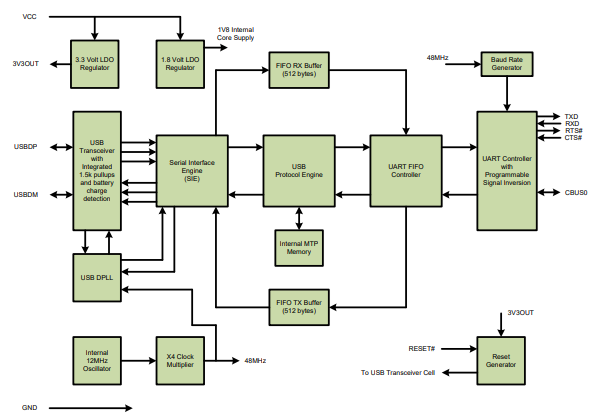

Διάγραμμα μπλοκ του FT234XD-R

Κοινές εφαρμογές για FT234XD-R

USB σε σειριακή επικοινωνία

Το FT234XD-R βρίσκει μεγάλη χρήση για τη μετατροπή των μορφών USB σε RS232, RS422 ή RS485, γεφυρώνοντας το χάσμα μεταξύ των συστημάτων παλαιού τύπου και των σύγχρονων διεπαφών USB.Επιτρέπει στα παλαιότερα συστήματα να εμπλέκονται αβίαστα με τις σύγχρονες τεχνολογίες USB.

Ενίσχυση των περιφερειακών κληρονομιών

Με την ενσωμάτωση της συνδεσιμότητας USB σε παλαιότερα περιφερειακά, το FT234XD-R αναπνέει νέα ζωή σε αυτές τις συσκευές.Δεν ενισχύει μόνο τη λειτουργικότητά τους, αλλά και αυξάνει τη χρηστικότητα, με την εξοικονόμηση της ανάγκης για εκτεταμένες αναθεωρήσεις.

Αρθρωτός σχεδιασμός και πρωτότυπα

Κατά το σχεδιασμό των αρθρωτών συστημάτων, το FT234XD-R φέρνει ευελιξία και επεκτασιμότητα στην εξίσωση.Αυτό το χαρακτηριστικό απαιτείται σε σενάρια ανάπτυξης, όπου τα πρωταθλήματα Swift και οι αυστηρές δοκιμές ανοίγουν το δρόμο για την καινοτομία.

Υποστήριξη τηλεπικοινωνιών

Το FT234XD-R παίζει ενεργό ρόλο στις συσκευές τηλεπικοινωνιών, από κυτταρικά έως ασύρματα τηλέφωνα.Η ικανότητά του να διαχειρίζεται αποτελεσματικές μεταφορές δεδομένων USB υποστηρίζει τόσο την ανάπτυξη όσο και τις εφαρμογές, προωθώντας τις εξελίξεις στην τεχνολογία των επικοινωνιών.

Ενσωμάτωση με MCUS, PLDS και FPGAS

Η ενσωμάτωση των FT234XD-R σε μονάδες μικροελεγκτή (MCUs), προγραμματιζόμενες λογικές συσκευές (PLDs) ή συστοιχίες πύλης-προγραμματιζόμενων πεδίων (FPGAs) απλοποιεί τη διαδικασία ανταλλαγής δεδομένων.Αυτή η ενσωμάτωση μειώνει την πολυπλοκότητα του σχεδιασμού και ενισχύει τη συνολική αποτελεσματικότητα του συστήματος.

Δεδομένα βίντεο ήχου και χαμηλού ζώνης

Για εφαρμογές που χρειάζονται ακριβή μεταφορά δεδομένων ήχου, όπως οι ψηφιακές διεπαφές ήχου, το FT234XD-R προσφέρει αξιόπιστες λύσεις που βασίζονται σε USB.Υποστηρίζει επίσης δεδομένα βίντεο χαμηλού εύρους ζώνης, κατάλληλα για απλές απαιτήσεις ροής βίντεο.

Αναγνώστες έξυπνων καρτών USB

Το FT234XD-R υποστηρίζει τους αναγνώστες Smart Card USB, απαραίτητες για ασφαλείς συναλλαγές δεδομένων και ισχυρά συστήματα ελέγχου πρόσβασης.Αυτό προσθέτει ένα σημαντικό στρώμα ασφαλείας σε διάφορες εφαρμογές.

Διεπαφή οργάνων USB

Εξυπηρετώντας ως διεπαφή για όργανα USB, τα βοηθήματα FT234XD-R σε εργασίες συλλογής και ανάλυσης δεδομένων.Αυτή η λειτουργικότητα είναι ανεκτίμητη στην τεχνική και επιστημονική έρευνα, παρέχοντας ακριβή και αξιόπιστη διαχείριση δεδομένων.

Οδήγηση καινοτομίας και αποτελεσματικότητας

Μπορείτε να αξιοποιήσετε τις πολύπλοκες δυνατότητες του FT234XD-R για να προωθήσετε τα όρια της αποτελεσματικότητας και της καινοτομίας στα σχέδια και τις εφαρμογές τους.Λειτουργεί ως καταλύτης, μετατρέποντας τις ιδέες σε λειτουργικές, βελτιωμένες λύσεις.

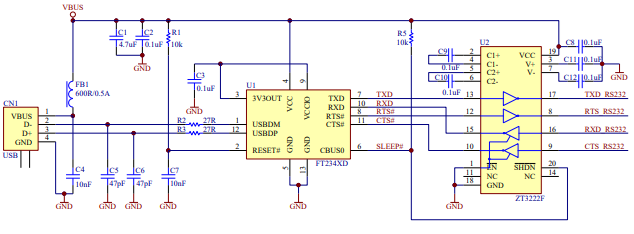

Παράδειγμα κυκλώματος με FT234XD-R

Ένα επεξηγηματικό παράδειγμα, όπως φαίνεται στο συνοδευτικό σχήμα, καταδεικνύει τη χρήση του FT234XD ως μετατροπέα USB σε RS232.Σε αυτή τη ρύθμιση, χρησιμοποιείται ένας μετατροπέας IC 3V3 TTL σε RS232 για τη μετάβαση των επιπέδων λογικής 3v3 του FT234XD στο πρότυπο RS232.Διάφορες συσκευές, όπως οι οδηγοί γραμμής της Zywyn, μπορούν να χειριστούν αποτελεσματικά αυτό το επίπεδο μετατόπισης χρησιμοποιώντας το PIN SHDN# για να ελαχιστοποιηθούν η κατανάλωση ενέργειας κατά τη λειτουργία αναστολής USB.Συγκεκριμένα, το Zywyn ZT3222F, το οποίο είναι συμβατό με αυτή τη διαμόρφωση, υποστηρίζει την επικοινωνία RS232 σε ποσοστά δεδομένων μέχρι 1000K Baud.

Η εφαρμογή της FT234XD-R επιτρέπει την απρόσκοπτη μετατροπή μεταξύ των διεπαφών USB και RS232, προσφέροντας διάφορα οφέλη σε ηλεκτρονικά σχέδια.Με την ενσωμάτωση ενός μετατροπέα επιπέδου 3V3 TTL σε RS232, όπως αυτός που παρέχεται από το Zywyn, τα σχέδια μπορούν να διατηρήσουν τη συμβατότητα με μια ευρεία σειρά συσκευών RS232.Επιπλέον, τα σύγχρονα σχέδια κυκλώματος συχνά απαιτούν ενεργειακά αποδοτικά εξαρτήματα.Η δυνατότητα SHDN# PIN στους οδηγούς γραμμής Zywyn απαιτείται για την κάλυψη αυτών των αναγκών.Αυτό συμβάλλει σημαντικά στη μείωση της συνολικής κατανάλωσης ενέργειας, κυρίως όταν η συσκευή εισέρχεται στη λειτουργία αναστολής USB, παρατείνοντας έτσι τη διάρκεια ζωής της μπαταρίας σε φορητές εφαρμογές.

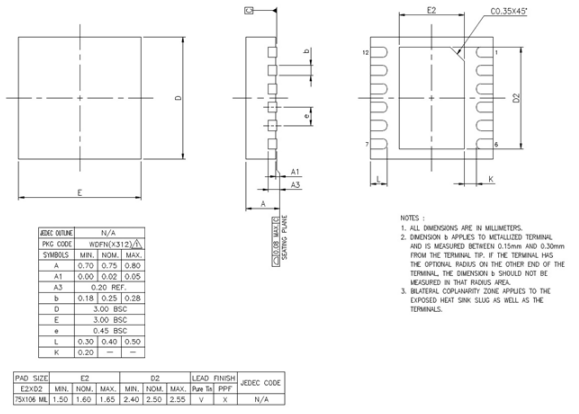

Πακέτο FT234XD-R

Προδιαγραφές FT234XD-R

Ακολουθεί ένας καλά δομημένος πίνακας για την FTDI (Future Technology Devices International Ltd) FT234XD-R με τις τεχνικές προδιαγραφές, τα χαρακτηριστικά και τις παραμέτρους, μαζί με παρόμοια μέρη.

Τύπος	Παράμετρος
Εργοστάσιο Χρόνος μολύβδου	11 Εβδομάδες
Βουνό	Επιφάνεια Βουνό
Πακέτο / Υπόθεση	12-VFDFN Εκτεθειμένο μαξιλάρι
Αριθμός καρφίτσες	12
Λειτουργικός Θερμοκρασία	-40 ° C στους 85 ° C
Συσκευασία	Ταινία & Κύλινδρος (TR)
Δημοσιευμένος	2006
Μέρος Κατάσταση	Ενεργός
Υγρασία Επίπεδο ευαισθησίας (MSL)	3 (168 ώρες)
Αριθμός τερματισμός	12
Δυναμικό - προμήθεια	2.97V σε 5.5V
Τερματικό Θέση	Διπλός
Τερματικό Μορφή	Οχι Μόλυβδος
Κορυφή Θερμοκρασία επαναπροσδιορισμού (° C)	260 ° C
Προμήθεια Δυναμικό	5V
Τερματικό Πίσσα	0,45mm
Φορά @ Peak Reflow Temp-Max (ες)	40
Λειτουργία	Γέφυρα, USB στο UART
Προσόν Κατάσταση	Δεν Αρμόδιος
Λειτουργικός Τάση τροφοδοσίας	5V
Διασυνδέομαι	Ρθουσών
Λειτουργικός Ρεύμα εφοδιασμού	8ma
Αριθμός λιμάνι	1
Ονομαστικός Ρεύμα εφοδιασμού	8ma
μps/μCs/περιφερειακό Τύπος ICS	ΛΕΩΦΟΡΕΙΟ Ελεγκτής, καθολικό σειριακό λεωφορείο
Δεδομένα Τιμή	3 Mbps
Πρωτόκολλο	USB
USB Πρότυπο	USB 2.0
Λεωφορείο Αρμονία	I2c
Περιβάλλων Υψηλή κλίμακα θερμοκρασίας	85 ° C
Υψος	800μm
Μήκος	3mm
Πλάτος	3mm
ΕΚΤΑΣΗ SVHC	Οχι SVHC
Rohs Κατάσταση	Rohs Υποχωρητικός
Χωρίς μόλυβδο	Χωρίς μόλυβδο

Φύλλο δεδομένων PDF

FT234XD-R DATASHESTS:

Ft234xd.pdf
