Εξερεύνηση του ενισχυτή TDA2822: Pinout, Datasheet και Circuits Application

Οι επιχειρησιακοί ενισχυτές ή οι OP-AMPS, όπως αναγνωρίζονται ευρέως, είναι οι αφηρημένοι ήρωες στον κόσμο των ηλεκτρονικών κυκλωμάτων.Αυτά τα βασικά εξαρτήματα χρησιμεύουν ως η ραχοκοκαλιά της ενίσχυσης ήχου, αυξάνοντας αποτελεσματικά τα ηχητικά σήματα σε αξιοσημείωτα επίπεδα, εξασφαλίζοντας παράλληλα τη σαφήνεια και την πιστότητα.Σε φορητά και καταναλωτικά ηλεκτρονικά, ο ρόλος των op-amps όπως το TDA2822 καθίσταται απαραίτητο.Αυτό το op-amp διπλής καναλιού είναι προσαρμοσμένο για εφαρμογές χαμηλής ισχύος, αντανακλώντας μια βαθιά κατανόηση των αναγκών της σύγχρονης τεχνολογίας.Με την εστίαση σε συσκευές όπως το TDA2822, αυτό το άρθρο θα σκάψει στις διακρίσεις της ενίσχυσης ήχου που ενισχύουν τις καθημερινές ηλεκτρονικές συσκευές, καθιστώντας την εκλεπτυσμένη επεξεργασία ήχου προσιτή σε ένα ευρύ κοινό.

Κατάλογος

Επισκόπηση TDA2822

Ο TDA2822 είναι ένα μονολιθικό ολοκληρωμένο κύκλωμα που είναι ενσωματωμένο σε ένα πακέτο PowerDip 12+2+2.Εξαρτάται κυρίως ενίσχυση διπλής ισχύος ήχου, τροφοδοτώντας τα φορητά ραδιόφωνα και τα τηλεοπτικά συστήματα ήχου.Η έκκλησή του προκύπτει όχι μόνο από τις δυνατότητές της αλλά από τη σύγκλιση του απλού σχεδιασμού κυκλώματος, την ανώτερη έξοδο ήχου και το ευρύ φάσμα εφαρμογών τάσης που υποστηρίζει.Αυτό το καθιστά μια κατάλληλη επιλογή για μικρής κλίμακας gadgets ήχου, όπως παίκτες κασέτας και ομιλητές πολυμέσων.

Ένα ευρύ φάσμα συμβατών επιλογών τάσης επιτρέπει στο TDA2822 να παρέχει ισχυρό ήχο χωρίς να θυσιάζει την αποτελεσματικότητα.Ο απλός σχεδιασμός του κυκλώματος επιτρέπει την ενσωμάτωση Swift σε διαφορετικές ηλεκτρονικές ρυθμίσεις.Οι μηχανικοί συχνά καταφεύγουν στη διαμόρφωση του φορτίου που συνδέονται με τη γέφυρα (BTL) σε εφαρμογές που απαιτούν υψηλότερη ισχύ εξόδου, ενισχύοντας την προβολή ήχου με λιγότερα εξαρτήματα.Η προσαρμοστικότητα των στρατηγικών TDA2822 αντανακλά για τη λογική διαχείριση των πόρων που συνήθως εκτιμώνται σε σύνθετα έργα.

Πέρα από τις απλές τεχνικές προδιαγραφές, το TDA2822 απευθύνεται στην αναζήτηση υψηλής ποιότητας, φορητού ήχου.Ενισχύει την καθαρότητα ήχου σε συμπαγείς συσκευές, ευθυγραμμίζοντας με τις σύγχρονες τάσεις της μικροσκοπικοποίησης και της προσβάσιμης τεχνολογίας.Όταν ενσωματώνεται σε ηλεκτρονικά στοιχεία καταναλωτών, τείνει να αυξάνει σημαντικά την ακουστική εμπειρία, προσφέροντας συνεπή και σαφή ήχο ακόμη και σε ποικίλα περιβάλλοντα.Αυτή η σταθερή ποιότητα ανταποκρίνεται στις επιθυμίες για την ανθεκτικότητα των προϊόντων και την ικανοποίησή σας, ενισχύοντας το TDA2822 ως ακρογωνιαίο λίθο στις λύσεις ήχου των καταναλωτών.

Διαμόρφωση PIN

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
1, 3	Παραγωγή	Παρέχει την ενισχυμένη έξοδο ήχου
5, 8	Αναστροφή εισόδου (in-)	Ο πείρος αναστροφής ενός ενισχυτή είναι κανονικά γειωμένη
6, 7	Μη-αντιστροφική είσοδος (σε+)	Ο μη-ανατροπής PIN διατίθεται με το ηχητικό σήμα
4	VCC-	Συνδέεται με την αρνητική σιδηροτροχιά
2	VCC+	Συνδεδεμένο με τη θετική σιδηροτροχιά

Χαρακτηριστικά

Χαρακτηριστικό	Προσδιορισμός
Εύρος τάσης τροφοδοσίας	3-15V
Μέγιστη τάση λειτουργίας	15V
Ισχύς εξόδου	3.2 Watts
Σύνθετη αντίσταση ήχου	8 ohms
Κέρδος ενίσχυσης	39 dB
Ρεύμα τροφοδοσίας	12 Μα
Ρεύμα προκατάληψης εισόδου	0,1 μΑ
Αναλογία απόρριψης τροφοδοσίας (PSRR)	40 dB
Ελάχιστη παραμόρφωση διασταύρωσης	Ναί
Χαμηλό ηρεμηνό ρεύμα	Ναί
Στήριξη διαμόρφωσης	Γέφυρα ή στερεοφωνικό
Τύπος πακέτου	Βάση 8 ακίδων

Τεχνικές προδιαγραφές

Παράμετρος	Προσδιορισμός
Τάξη	Κατηγορίας-AB
Ισχύς εξόδου	3.2 W
Στυλ τοποθέτησης	Με τρύπα
Τύπος	1-καναλιών μονο-ή 2 καναλιών στερεοφωνικό
Πακέτο / θήκη	PDIP-16
Ήχος - Αντίσταση φόρτωσης	8 ohms
THD plus θόρυβος	0,20%
Τάση τροφοδοσίας - μέγιστο	15 V
Τάση τροφοδοσίας - λεπτά	3 V
Ελάχιστη θερμοκρασία λειτουργίας	-40 ° C
Μέγιστη θερμοκρασία λειτουργίας	+150 ° C
Συσκευασία	Σωλήνας
Μάρκα	Stmicroelectronics
Περιγραφή/λειτουργία	Ακουστικά/ηχείο
Κέρδος	39 dB
Υψος	4,59 mm
IB - ρεύμα προκατάληψης εισόδου	100 NA
Τύπος εισόδου	Μονόκλινο
Μήκος	20 mm
Αριθμός καναλιών	2 κανάλι
Ρεύμα τροφοδοσίας	12 Μα
Τάση τροφοδοσίας	5 V, 9 V, 12 V
Ρεύμα εξόδου	1.5 α
Τύπος σήματος εξόδου	Διαφορική, ανύπαντρη
Τύπος εξόδου	1-καναλιών Mono, στερεοφωνικό 2 καναλιών
PD - Διάρκεια ισχύος	4 W

Κύκλωμα ενισχυτή

Κύκλωμα ενισχυτή ήχου TDA2822

Κυκλώματα δοκιμής TDA2822

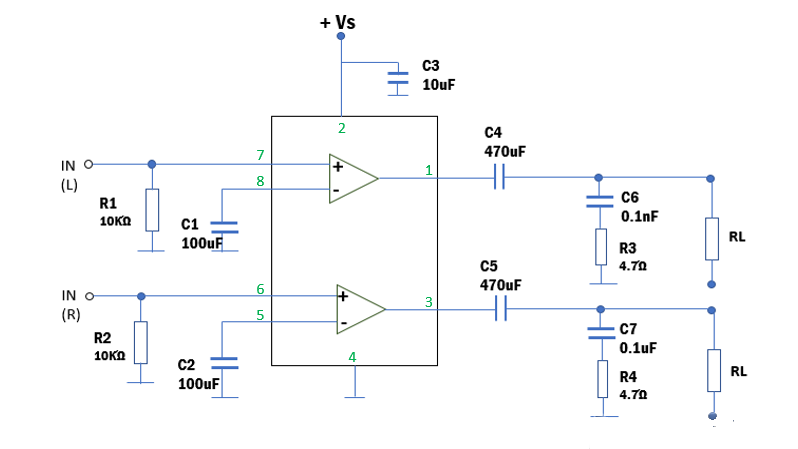

Δοκιμή με κύκλωμα TDA2822 σε στερεοφωνική λειτουργία

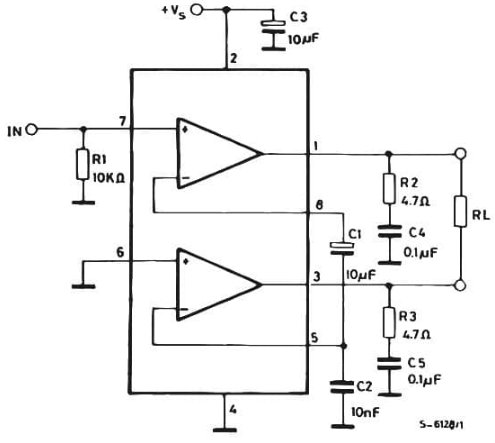

Κύκλωμα TDA2822 σε δοκιμή λειτουργίας γέφυρας

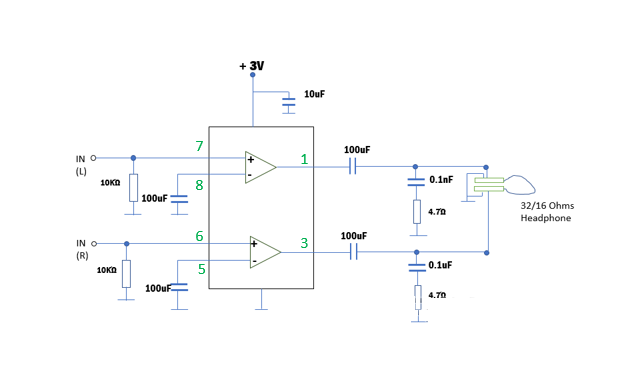

Εφαρμογές TDA2822 σε φορητούς παίκτες

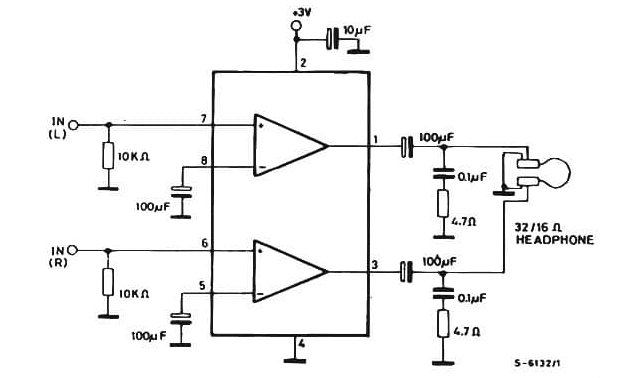

Ενσωμάτωση TDA2822 Αποδοτικές λύσεις για φορητότητα

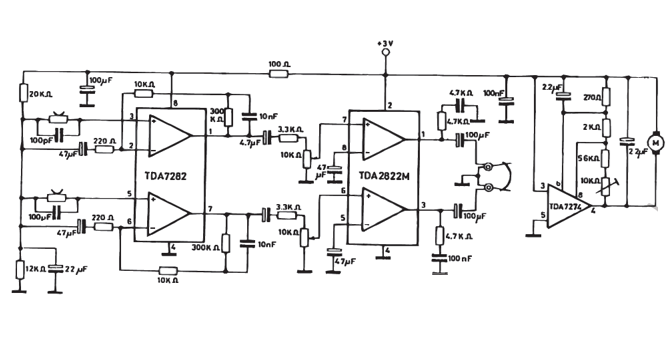

Βελτιώστε 3V στερεοφωνικά κασέτες με έλεγχο ταχύτητας κινητήρα και TDA2822

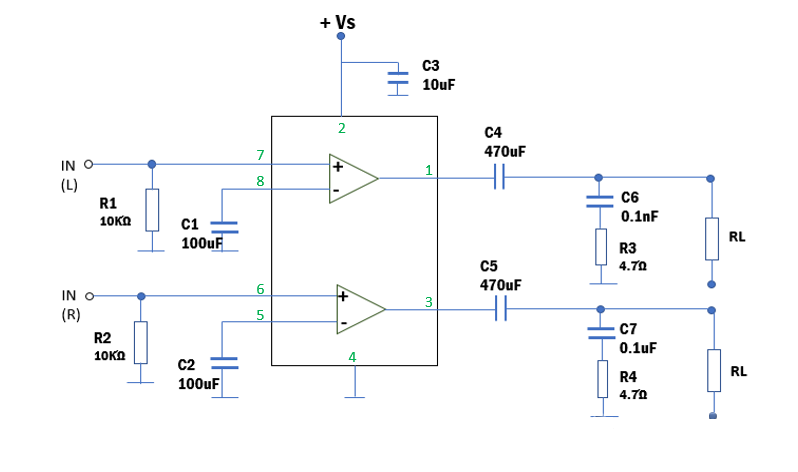

Αρχή λειτουργίας της ενίσχυσης TDA2822

Για να δημιουργήσετε ένα κύκλωμα ενισχυτή με το TDA2822 που λειτουργεί ομαλά, εστιάστε στη δημιουργία ακριβών συνδέσεων.Συγκεκριμένα, το αριστερό κανάλι ήχου θα πρέπει να διοχετεύεται στον ακροδέκτη 1 έως C4 και το σωστό κανάλι που κατευθύνεται στον PIN 3 χρησιμοποιώντας το C5.Αυτοί οι πυκνωτές χρησιμεύουν ως ενεργές συσκευές σύζευξης, φιλτράροντας το άμεσο ρεύμα, επιτρέποντας ταυτόχρονα να περάσουν απρόσκοπτα τα εναλλασσόμενα σήματα ήχου.Για να διατηρηθεί η ακεραιότητα του σήματος και ο μετριασμός της ανατροφοδότησης ή της ταλάντωσης, οι ακροδέκτες αναστροφής θα πρέπει να συνδεθούν με το έδαφος μέσω πυκνωτών.Εν τω μεταξύ, οι εισροές που δεν αντιστρέφονται θα πρέπει να συνδέονται με ασφάλεια με τις πηγές ήχου, να προωθήσουν τη σαφήνεια του ήχου και να μειώσουν την παραμόρφωση.

Η απόδοση του TDA2822 εξαρτάται από τις ρυθμίσεις ισχύος του.Ο ακροδέκτης 2 χρειάζεται μια άμεση σύνδεση με την πηγή ενέργειας για απρόσκοπτη λειτουργία, ενώ ο ακροδέκτης 4 πρέπει να δημιουργήσει συμπαγές έδαφος.Η ασφαλής γείωση δημιουργεί μια σταθερή αναφορά, προωθώντας την ομαλή λειτουργία του ενισχυτή.Η εισαγωγή ενός πρόσθετου πυκνωτή μεταξύ του VCC και του επιπέδου του εδάφους μπορεί να εξαλείψει σημαντικά τις ηλεκτρομαγνητικές διαταραχές και άλλους θορύβους, οδηγώντας σε καθαρότερο ηχητικό σήμα.Μπορείτε συχνά να σημειώσετε ότι μια προσεκτική προσέγγιση για τη ρύθμιση της εξουσίας μειώνει σημαντικά τον ανεπιθύμητο θόρυβο, επισημαίνοντας τις διακρίσεις της επίτευξης εισροών καθαρής ισχύος σε ευαίσθητα ηλεκτρονικά συστήματα.

Αν και η βασική ρύθμιση του TDA2822 όσον αφορά την ενίσχυση είναι πολλά υποσχόμενη, η τελειοποίηση με βάση τις πρακτικές γνώσεις μπορούν να ενισχύσουν σημαντικά την απόδοσή της.Ο πειραματισμός με διάφορες τιμές πυκνωτή μπορεί να βελτιώσει την απόκριση συχνότητας, προσαρμόζοντας τον ενισχυτή σε συγκεκριμένες λειτουργίες ήχου.Επιπλέον, η προσθήκη εξαρτημάτων όπως η ψύξη των θερμοκρασιών βοηθά στο χειρισμό των επιπέδων θερμότητας, στην πρόληψη υπερβολικών θερμοκρασιών και στην επιμήκυνση της διάρκειας ζωής της συσκευής.Με βάση την προσωπική δοκιμή και το σφάλμα, η τροποποίηση των περιβαλλοντικών συνθηκών και των προδιαγραφών εξαρτημάτων ευθυγραμμίζεται με τις γνώσεις των εμπειρογνωμόνων, την προώθηση της ανώτερης απόδοσης και της ευελιξίας.

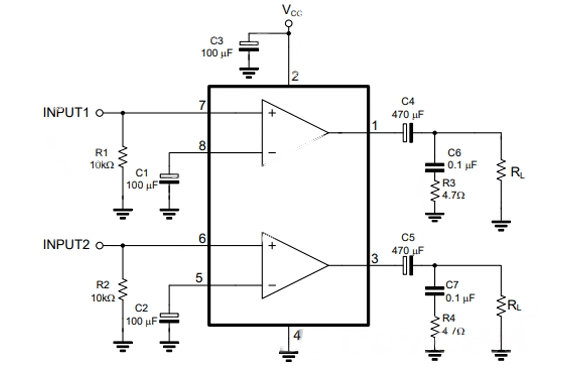

Μύρος του ενισχυτή TDA2822

Για να ξεκλειδώσετε πλήρως τις δυνατότητες του ενισχυτή TDA2822 στις επιδιώξεις ήχου σας, η κατανόηση της εκχυλισμένης εφαρμογής του είναι ζωτικής σημασίας.Αυτός ο οδηγός σας οδηγεί σε ένα τυπικό σχεδιασμό κυκλώματος, αντλώντας από τις πλούσιες λεπτομέρειες που ενσωματώνονται στο δελτίο δεδομένων TDA2822.

Ξεκινήστε με το αριστερό κανάλι ήχου και συνδέστε την αριστερή έξοδο ήχου στον ακροδέκτη εξόδου του ενισχυτή χρησιμοποιώντας έναν ηλεκτρολυτικό πυκνωτή που σημειώνεται ως C4.Αυτός ο πυκνωτής συνδυάζει τέλεια το ηχητικό σήμα στο ηχείο σας, ενώ εμποδίζει δεξιό τα εξαρτήματα DC.Για τη δημιουργία της σωστής εμπειρίας ήχου, χρησιμοποιήστε μια παράλληλη στρατηγική και συνδέστε τη σωστή έξοδο ήχου στον ακροδέκτη 3, χρησιμοποιώντας έναν άλλο ηλεκτρολυτικό πυκνωτή, C5.Αυτή η ρύθμιση εξασφαλίζει ότι και τα δύο κανάλια εναρμονίζονται, επιτυγχάνοντας μια ισορροπημένη εμπειρία ήχου.

Η αποτελεσματική γείωση μειώνει σημαντικά τον θόρυβο και αποκαθιστά τη διαταραχή του κυκλώματος.Ακριβώς γύρω από τους ακροδέκτες εισόδου, PIN 5 και PIN 8, μέσω ηλεκτρολυτικών πυκνωτών που χρησιμεύουν ως φίλτρα, σταθερά σταθεροποιώντας τα σήματα εισόδου.Όσον αφορά τους ακροδέκτες εισόδου που δεν αναστρέφουν-PIN 7 για το αριστερό κανάλι και τον ακροδέκτη 6 για τα δεξιά-συνδέστε τις στις πηγές εισόδου ήχου σας, χαρτογραφώντας έτσι την κύρια οδό σήματος.

Τοποθετήστε προσεκτικά το IC με τις φιλοδοξίες σας ήχου.Συνδέστε τον ακροδέκτη 2 του TDA2822 σε μια πηγή ισχύος DC που συντονίζεται με τις προδιαγραφές του έργου σας.Βεβαιωθείτε ότι ο PIN 4 ενώνει το έδαφος για να ολοκληρώσει το κύκλωμα ισχύος.Για να αυξήσετε την ανδρεία και τη σταθερότητα του ενισχυτή.Ενσωματώστε έναν πυκνωτή φίλτρου (C3) που γεφυρώνει το VCC (PIN 8) και το έδαφος.Αυτός ο πυκνωτής μαχαιρώνει οποιεσδήποτε κυματισμούς τροφοδοσίας, βελτιώνοντας έτσι την έξοδο ήχου.Εκτέλεση αυτών των μεθοδολογιών, όχι μόνο δημιουργείτε ένα ήχο και ικανό κύκλωμα ενίσχυσης, αλλά και να το προωθήσετε για απρόσκοπτη προσαρμογή στις καινοτομίες ήχου σας.

Ισοδύναμα και εναλλακτικές λύσεις για το TDA2822

Ισοδύναμα μοντέλα

• C4556C

• NJM4560

Ισοδύναμα μοντέλα

• LM386

• AD620

• IC6283

• JRC45558

• CXA1622P

• TDA8542

• TPA3138D2PWP

• TDA2824

• ΤΕΑ2025b

• ΤΕΑ2025D

• BA534

• TDA7268

• TDA8547

• CXA1634P

Χρήσεις του TDA2822

Ενίσχυση ραδιόφωνων AM και FM

Το TDA2822 χρησιμοποιείται συχνά για την ενίσχυση των ηχητικών σημάτων σε ραδιόφωνα AM και FM, παρέχοντας ισχυρό ήχο από συμπαγείς συσκευές.Η τελειοποίηση των κυκλωμάτων ενίσχυσης συμβάλλει στη μείωση των επιπέδων θορύβου, με αποτέλεσμα την καθαρότερη, πιο συντονισμένη παραγωγή ήχου.Μπορείτε να διαπιστώσετε ότι η προσαρμογή των εξαρτημάτων για την επίτευξη μιας ισορροπημένης εξόδου αποδίδει μια πλουσιότερη ακουστική εμπειρία, ενώ ελαχιστοποιεί την παραμόρφωση.

Ήχος σε φορητούς παίκτες

Σε φορητές συσκευές ήχου, το TDA2822 αυξάνει σημαντικά την ποιότητα του ήχου.Η αποτελεσματικότητά του είναι κατάλληλη για τα gadget που λειτουργούν με μπαταρίες, παρέχοντας ικανοποιητικό ήχο διατηρώντας την ενέργεια.Προσαρμόζοντας τις ρυθμίσεις κέρδους για τα μοναδικά χαρακτηριστικά των διαφορετικών αρχείων ήχου, οι ακροατές μπορούν να απολαύσουν ένα βάθος ήχου παρόμοια με τα μεγαλύτερα συστήματα, δημιουργώντας ένα ζωντανό ακουστικό περιβάλλον.

Ενίσχυση ήχου χαμηλής ισχύος

Το TDA2822 υπερέχει σε σενάρια που απαιτούν ενίσχυση χαμηλής ισχύος, καθιστώντας το ιδανικό για εφαρμογές όπου η συντήρηση της μπαταρίας θεωρείται ιδιαίτερα, όπως ασύρματα ακουστικά και φορητά ηχεία.Μέσω του σχεδιασμού στρατηγικού κυκλώματος, μπορείτε να παρατείνετε τη διάρκεια ζωής της μπαταρίας χωρίς να θυσιάζετε τον όγκο ή τη σαφήνεια του ήχου, ευθυγραμμίζοντας με τις απαιτήσεις της εφαρμογής κινητής τηλεφωνίας.

Ταλαντωτές γέφυρας Wien

Εντός του εξοπλισμού δημιουργίας σήματος, το TDA2822 συμβάλλει συχνά στα κυκλώματα ταλαντωτή της Γέφυρας Wien, παρέχοντας σταθερά ημιτονοειδή κύματα που αναζητούνται σε διάφορες εφαρμογές δοκιμών και μέτρησης.Με την ενίσχυση της επιλογής εξαρτημάτων και του σχεδιασμού κυκλώματος, μπορεί κανείς να επιτύχει αξιοσημείωτη απόδοση, επισημαίνοντας τον ενισχυτή ως ανεκτίμητο περιουσιακό στοιχείο για ακριβή δημιουργία συχνότητας ήχου.

Ενισχυτής ισχύος ήχου

Το TDA2822 λειτουργεί αποτελεσματικά ως ενισχυτής ισχύος ήχου, έμπειρος στην οδήγηση μικρών ηχείων.Η σωστή αντιστοίχιση της αντίστασης των ηχείων και η διαμόρφωση του ενισχυτή επιτρέπουν στους χρήστες να επιτύχουν μέγιστη έξοδο χωρίς να διακυβεύουν την ποιότητα του ήχου.Η ευέλικτη φύση του TDA2822 επιτρέπει τόσο απλές όσο και περίπλοκες ρυθμίσεις ήχου, προσφέροντας άφθονη ευελιξία στο σχεδιασμό και τη χρήση.

Ενίσχυση των σημάτων ήχου

Το TDA2822 είναι καθοριστικό για την ενίσχυση της αντοχής του ήχου, τοποθετώντας το ως πολύτιμο πλεονέκτημα σε έργα που απαιτούν ενισχυμένα ηχητικά επίπεδα.Μπορείτε συχνά να εκτιμήσετε την ικανότητα του τσιπ να βελτιώσει τις προσπάθειές του ήχου παρέχοντας αυξημένη σαφήνεια και προβολή.Με την ενσωμάτωση μηχανισμών ανάδρασης και την εξασφάλιση αποτελεσματικού κυκλώματος, είναι δυνατόν να επιτευχθεί ανώτερη ενίσχυση ήχου που θυμίζει πιο περίτεχνα συστήματα.

Σύναψη

Η εξερεύνηση του TDA2822 OP-AMP σε αυτό το άρθρο υπογραμμίζει τον ενεργό ρόλο της στην εξέλιξη της τεχνολογίας ενίσχυσης ήχου.Με τη διαμόρφωση του διπλού καναλιού, τη λειτουργία χαμηλής τάσης και την ικανότητα παραγωγής καθαρού ήχου υψηλής ποιότητας, το TDA2822 αποτελεί απόδειξη των προόδων του σχεδιασμού ενισχυτή ήχου.Δείχνει τον τρόπο με τον οποίο οι τεχνικές καινοτομίες μπορούν να ενσωματωθούν απρόσκοπτα στα ηλεκτρονικά στοιχεία των καταναλωτών, ενισχύοντας την ακουστική εμπειρία χωρίς να διακυβεύονται στην αποδοτικότητα της ενέργειας ή στην απλότητα του σχεδιασμού.Η κατανόηση των λεπτομερών λειτουργιών και των πρακτικών εφαρμογών τέτοιων amps όχι μόνο διευρύνει τις τεχνικές μας γνώσεις αλλά και εμπλουτίζει την αλληλεπίδρασή μας με την τεχνολογία που μας περιβάλλει.Η κυριαρχία των δυνατοτήτων του TDA2822 μπορεί να ξεκλειδώσει νέες δυνατότητες στη μηχανική ήχου, παρουσιάζοντας το μείγμα δημιουργικότητας και ακρίβειας που ορίζει τα σύγχρονα ηλεκτρονικά.

Φύλλο δεδομένων PDF

TDA2822 φύλλα δεδομένων:

TDA2822.PDF
