Εξερεύνηση του πομποδέκτη 88E1512: Επισκόπηση δελτίου δεδομένων, οδηγός pinout και εναλλακτικές λύσεις

Ο Marvell Alaska 88E1512 Gigabit Ethernet Transceiver είναι μια απαιτούμενη λύση για τη σύγχρονη δικτύωση, υποστηρίζοντας την απρόσκοπτη μεταφορά δεδομένων σε ένα ευρύ φάσμα εφαρμογών.Φημισμένος για τον ισχυρό σχεδιασμό και την ενεργειακή απόδοση του, το 88E1512 είναι ένας βασικός παίκτης σε βιομηχανίες που απαιτούν υψηλής ταχύτητας, αξιόπιστη συνδεσιμότητα.Από τα κέντρα δεδομένων έως τα ηλεκτρονικά της καταναλωτής, η αρχιτεκτονική της παρέχει ευκολία ευελιξίας και ενσωμάτωσης, επιτρέποντας τη βέλτιστη απόδοση σε ποικίλα τεχνολογικά περιβάλλοντα.Με την υποστήριξη τόσο για τις συνδέσεις χαλκού όσο και για τις ίνες, μαζί με χαρακτηριστικά όπως η κατανάλωση χαμηλής ενέργειας και η συμβατότητα με τα προηγμένα εξαρτήματα ημιαγωγών, το 88E1512 τοποθετείται ως μια επιλογή μελλοντικής σκέψης για να στοχεύετε στο μελλοντικό προσδιορισμό των συστημάτων δικτύου τους, ενώ διαχειρίζεστε αποτελεσματικά το κόστος.

Κατάλογος

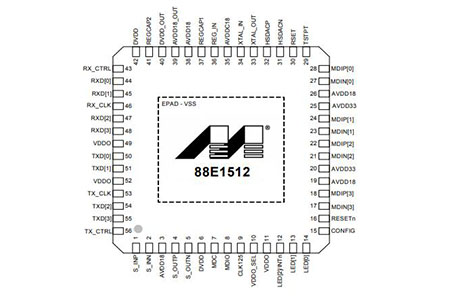

Διαμόρφωση ακροδέκτης 88E1512

88E1512 CAD Design

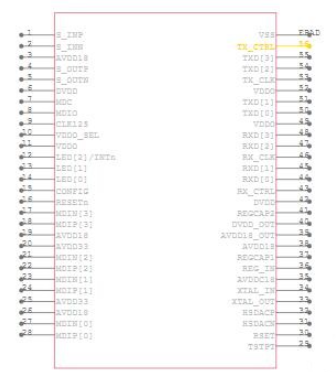

Εκπροσώπηση συμβόλων

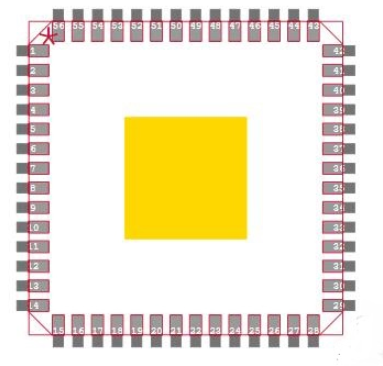

Σχεδιασμός αποτυπώματος

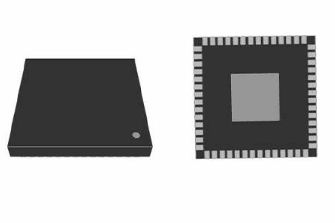

Ενσωμάτωση 3D μοντέλου

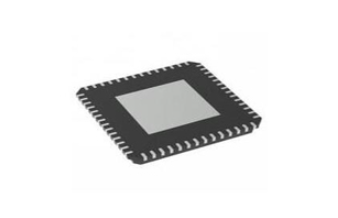

Επισκόπηση του πομποδέκτη 88E1512 Ethernet

Ο 88E1512 είναι ένας πολύ προσαρμόσιμος πομποδέκτης Gigabit Ethernet.Υποστηρίζει τα ευρέως χρησιμοποιούμενα πρότυπα 1000Base-T, 100Base-TX και 10Base-T, εξασφαλίζοντας την αποτελεσματική μετάδοση δεδομένων.Αυτή η ποικιλομορφία στα πρότυπα της επιτρέπει να εκπληρώσει τις απαιτήσεις των σύγχρονων συστημάτων δικτύου, προσφέροντας αξιοπιστία σε διάφορες διεπαφές.

Με τις συνδέσεις που διατίθενται τόσο μέσω των διασυνδέσεων GMII όσο και RGMII, ο πομποδέκτης διευκολύνει την ομαλή ενσωμάτωση σε διάφορες υποδομές δικτύου.Αυτή η διπλή συμβατότητα εξυπηρετεί διαφορετικές αρχιτεκτονικές δικτύου, παρέχοντας σας την ευελιξία που απαιτείται για την ενίσχυση της απόδοσης του συστήματος απρόσκοπτα.Η ευκολία ενσωμάτωσης σε υπάρχοντα συστήματα εκτιμάται συχνά, ενισχύοντας τόσο την επεκτασιμότητα όσο και την αποτελεσματικότητα.Υποστηρίζοντας μορφές χαλκού, ινών και SGMII, το 88E1512 προετοιμάζεται για να προσαρμοστεί σε μια σειρά σεναρίων δικτύου.Σε περιβάλλοντα όπου οι απαιτήσεις δικτύου κυμαίνονται, αυτή η ικανότητα μπορεί να είναι ως επί το πλείστον επωφελής.Η αυτόματη ανίχνευση τύπου μέσων του πομποδέκτη μειώνει την πολυπλοκότητα της εγκατάστασης, τον εξορθολογισμό της διαχείρισης του δικτύου.

Οι ενσωματωμένες αντιστάσεις τερματισμού MDI αποτελούν μέρος του αποτελεσματικού σχεδιασμού του 88E1512, την απλούστευση των διατάξεων κυκλωμάτων και τη μείωση του κόστους που σχετίζονται με τα υλικά και την κατασκευή.Αυτός ο στοχαστικός σχεδιασμός ευθυγραμμίζεται με τα πρότυπα IEEE, εξασφαλίζοντας σταθερή απόδοση.Τέτοια βοηθήματα αποτελεσματικότητας στην παράδοση συστημάτων που είναι αξιόπιστα αλλά απλά για ανάπτυξη.Η ισορροπία της ακρίβειας και της διαχείρισης κόστους που προσφέρει το 88E1512 αναζητείται συχνά.Παρέχοντας λύσεις ποιότητας που σέβονται τους περιορισμούς του προϋπολογισμού, τα έργα μπορούν να επιτύχουν τόσο τη βιωσιμότητα όσο και την επεκτασιμότητα.Αυτή η ισορροπία παρατηρείται συνήθως σε επιτυχημένες εφαρμογές, οδηγώντας μακροχρόνια πρόοδο του δικτύου.

Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Συμμόρφωση με IEEE	10/100/1000Base-T IEEE 802.3 Συμμαχική
Πολλαπλές λειτουργίες λειτουργίας	- rgmii σε χαλκό
	- SGMII σε χαλκό (88e1512/88e1514 μόνο)
	- RGMII σε ίνες/SGMII (88E1512 μόνο)
	- rgmii σε χαλκό/ίνα/sgmii με ανίχνευση αυτόματων μέσων (88E1512 μόνο)
	- Χαλκός σε ίνες (1000Base-X) (88e1512/88e1514)
Λειτουργίες χρονισμού RGMII	Τέσσερις λειτουργίες χρονισμού RGMII με ολοκληρωμένες καθυστερήσεις, Εξάλειψη της ανάγκης για καθυστερήσεις ιχνών PCB
Υποστήριξη διασύνδεσης ινών	Υποστηρίζει 1000Base-X και 100Base-FX με SGMII (88E1512 μόνο)
Πρότυπα RGMII LVCMOS	Υποστηρίζει το LVCMOS/0 στο RGMII
Ενεργειακά αποδοτικό Ethernet (EEE)	IEEE 802.3AZ-2010 συμβατή, με eEE Buffering για κληρονομιά Macs
Απόδοση ρεύματος	Ultra-Low Power, με ολοκληρωμένο τερματισμό MDI αντιστάσεις
Ρυθμιστές τάσης	Ολοκληρωμένοι ρυθμιστές τάσης μεταγωγής
Υποστήριξη πράσινου Ethernet	- Λειτουργία ενεργού εξοικονόμησης ενέργειας
	- Ανίχνευση ενέργειας και ανίχνευση ενέργειας+ τρόποι χαμηλής ισχύος
IEEE1588 V2	Υποστήριξη σφράγισης χρόνου
Σύγχρονη Ethernet (Symce)	Αποκατάσταση ρολογιού
Λειτουργίες loopback	Τρεις τρόποι διαγνωστικού loopback
Λειτουργία downshift	Υποστήριξη για εγκαταστάσεις καλωδίων δύο ζεύγους
Προσαρμοστικοί ισοσταθμιστές	Πλήρως ολοκληρωμένα ψηφιακά προσαρμοστικά ισοσταθμιστές, Echo ακυρώσεις και ακυρώσεις Crosstalk
Διόρθωση βασικής γραμμής περιπλανώμενου	Προηγμένη διόρθωση ψηφιακής βασικής γραμμής
MDI/MDIX	Αυτόματη διασταύρωση MDI/MDIX με όλες τις ταχύτητες
Διόρθωση πολικότητας	Αυτόματη διόρθωση πολικότητας
Αυτόματη διαπραγμάτευση	Συμβατό με IEEE 802.3
Λειτουργία LED	Προγραμματιζόμενες λειτουργίες LED λογισμικού, συμπεριλαμβανομένων των δοκιμών LED
Διεπαφή διαχείρισης	Διεπαφή διαχείρισης MDC/XMDIO
Διαγνωστικά εργαλεία	CRC Checker, Counter Packet, Generation Packet
Ξυπνήστε στο LAN (WOL)	Δυνατότητα ανίχνευσης συμβάντων
Εικονικός δοκιμαστής καλωδίων (VCT)	Προηγμένος εικονικός δοκιμαστής καλωδίων για διαγνωστικά
Αυτόματη βαθμονόμηση	Για έξοδοι διεπαφής MAC
Αισθητήρας θερμοκρασίας	Ολοκληρωμένος
Προμήθεια τάσης	Ενιαία παροχή 3.3V με εσωτερικό ρυθμιστή μεταγωγής υποστήριξη
Επιλογές τάσης I/O	1.8V, 2.5V, ή 3.3V για ταυτόχρονα I/O
Επιλογές βαθμού	Εμπορικοί και βιομηχανικοί βαθμοί (88E1510 και 88E1512 μόνο)
Πακέτο	- 48 ακίδες QFN 7mm x 7mm πράσινο με EPAD (88E1510 και 88E1518)
	- 56-PIN QFN 8mm x 8mm πράσινο με EPAD (88E1512/88E1514)

Αιτήσεις

Το 88E1512 Ethernet PHY προσφέρει ένα ευέλικτο θεμέλιο για ταχείες εξελίξεις σε ψηφιακά τοπία.Αυτό το στοιχείο εξουσιοδοτεί τα συστήματα Gigabit σε διάφορους τομείς, όπως η Enterprise, οι ενσωματωμένες λύσεις, τα ηλεκτρονικά καταναλωτικά και τα δίκτυα μετρό/υπηρεσίες.

Εφαρμογές επιχειρήσεων

• Ενίσχυση της υποδομής δικτύου: Στα δίκτυα των επιχειρήσεων, το 88E1512 ενισχύει τη συνδεσιμότητα και ενισχύει τα ποσοστά μεταφοράς δεδομένων.Ευδοκιμεί σε περιβάλλοντα που απαιτούν ταχεία και απρόσκοπτη ανταλλαγή δεδομένων, όπως κέντρα δεδομένων και εταιρικά δίκτυα.

• Ενσωμάτωση του Κέντρου Δεδομένων: Τα κέντρα δεδομένων επωφελούνται από τις σταθερές δυνατότητες απόδοσης και υψηλής ταχύτητας του 88E1512, εξασφαλίζοντας την ομαλή ροή δεδομένων που απαιτείται για την αποθήκευση και την επεξεργασία.Επιτυγχάνει μια αρμονική ισορροπία μεταξύ ταχύτητας και αξιοπιστίας, καθιστώντας το βασικό στοιχείο στα σχέδια των σύγχρονων κέντρων δεδομένων.

Ενσωματωμένα συστήματα

Στα ενσωματωμένα συστήματα, το στοιχείο επιτρέπει σε συμπαγείς και αποτελεσματικές διατάξεις σοβαρές για το IoT και τον αυτοματισμό.Αυτή η ενσωμάτωση ενισχύει τις πιο έξυπνες και πιο ευαίσθητες εφαρμογές, οδηγώντας καινοτομίες σε έξυπνες τεχνολογίες και βιομηχανικό αυτοματισμό.

Ηλεκτρονικά καταναλωτικά

Το 88E1512 πληροί την αυξανόμενη ζήτηση για υψηλής ταχύτητας στο διαδίκτυο σε καταναλωτικές συσκευές.Οι έξυπνες τηλεοράσεις και οι κονσόλες τυχερών παιχνιδιών, για παράδειγμα, αξιοποιούν την ικανότητά τους για ανώτερες εμπειρίες ροής και τυχερών παιχνιδιών, ενισχύοντας την ικανοποίησή σας και το ανταγωνιστικό πλεονέκτημα.

Δίκτυα παροχής μετρό και υπηρεσιών

• Διατήρηση της συνδεσιμότητας: Στα δίκτυα του μετρό και μεταξύ των παρόχων υπηρεσιών, το 88E1512 εξασφαλίζει σταθερές και συνεπείς συνδέσεις.Η ανάπτυξή του επιτρέπει στους παρόχους υπηρεσιών να παρέχουν ποιοτική πρόσβαση στο διαδίκτυο με ελάχιστες διακοπές, ωφελώντας τόσο τις επιχειρήσεις όσο και τα σπίτια.

• Ενίσχυση της ραχοκοκαλιάς του δικτύου: Ο ρόλος του στα δίκτυα του Metro υποστηρίζει αξιόπιστη υποδομή, διευκόλυνση αποτελεσματικών καναλιών επικοινωνίας και φιλοξενώντας υψηλά φορτία δεδομένων.Είναι βασικό στη διατήρηση των δικτύων αστικών επικοινωνιών, εξασφαλίζοντας την αποτελεσματικότητα και την ανθεκτικότητα τους.

Εναλλακτική λύση

• 88E1512-A0-NNP2I000

• 88E1512-A0-NNP-2I000

• 88E1512-A0NNP2I000

• 88E1512A0NNP2I000

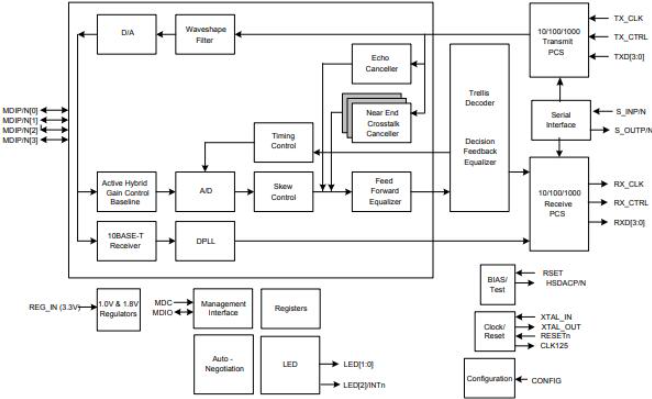

Διάγραμμα μπλοκ

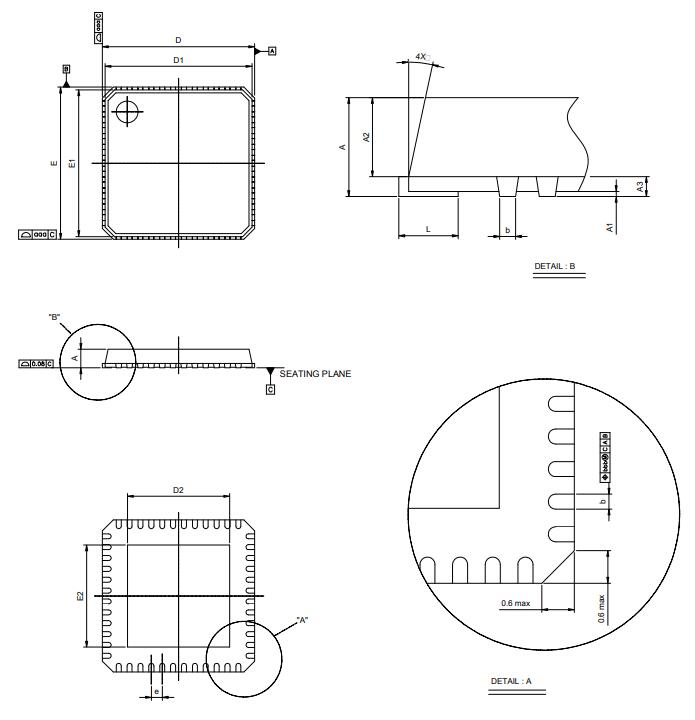

Πακέτο

Πληροφορίες από τους κατασκευαστές

Ο Marvell, γνωστός για την ώθηση του φακέλου στην ψηφιακή αποθήκευση, σπάει σταθερά το νέο έδαφος σε διάφορους τομείς.Οι προηγμένες λύσεις ημιαγωγών τους διαδραματίζουν σημαντικό ρόλο στον καθορισμό του μέλλοντος της αποθήκευσης δεδομένων και έχουν εκτεταμένες επιπτώσεις στην επιχείρηση, το σύννεφο, την αυτοκινητοβιομηχανία, τις βιομηχανικές και τις καταναλωτικές αγορές.Αυτή η ολιστική στρατηγική αποκαλύπτει την αφοσίωσή τους στην ενίσχυση της αποτελεσματικότητας και της επεκτασιμότητας της διαχείρισης των δεδομένων.

Και στις δύο επιχειρήσεις και τις ρυθμίσεις σύννεφων, η Marvell ενισχύει τη ροή δεδομένων και την αποδοτικότητα αποθήκευσης.Η αυξανόμενη έμφαση στο cloud computing απαιτεί ισχυρές, κλιμακούμενες καινοτομίες.Αξιοποιώντας τους προχωρημένους αλγόριθμους παράλληλα με τα σχέδια με ισχύ, ο Marvell αντιμετωπίζει προκλήσεις λανθάνουσας κατάστασης, παρέχοντας απρόσκοπτη πρόσβαση δεδομένων για να ικανοποιήσει τις απαιτήσεις ταχύτητας που απαιτούνται για τις σύγχρονες επιχειρήσεις.Για τις αυτοκινητοβιομηχανίες και τις βιομηχανικές χρήσεις, η Marvell προσφέρει ανθεκτικές λύσεις που έχουν σχεδιαστεί για να υπομείνουν δύσκολες συνθήκες.Οι ημιαγωγοί τους προσφέρουν αξιόπιστη επεξεργασία δεδομένων - ενεργά για την εξέλιξη και τον αυτοματισμό της κατασκευής των έξυπνων οχημάτων.Η ενσωμάτωση των δυνατοτήτων AI υποστηρίζει την έξυπνη λήψη αποφάσεων και τη συντήρηση της πρόβλεψης, και οι δύο χρησιμοποιούνται για τους μετασχηματισμούς αυτών των τομέων.

Τεχνικές προδιαγραφές

Εδώ είναι το τραπέζι για το Marvell Semiconductor, Inc. 88E1512-A0-NNP2I000 Τεχνικές προδιαγραφές και χαρακτηριστικά.

Τύπος	Παράμετρος
Εργοστασιακός χρόνος παράδοσης	16 εβδομάδες
Βουνό	Επιφανειακή βάση
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	56-vfqfn εκτεθειμένο μαξιλάρι
Επίπεδο χρήσης	Βιομηχανικός βαθμός
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C (ΤΑ)
Σειρά	Αλάσκα®
Δημοσιευμένος	2011
Κατάσταση μέρους	Ενεργός
Επίπεδο ευαισθησίας υγρασίας (MSL)	3 (168 ώρες)
Αριθμός τερματισμών	56
Τύπος	Πομποδέκτης
Τάση - προμήθεια	1.71V ~ 1.89V, 2.38V ~ 2.62V, 3.14V ~ 3.46V
Θέση τερματικού	ΤΕΤΡΑΔΥΜΟ
Τερματικό έντυπο	Χωρίς οδηγό
Αριθμός λειτουργιών	1
Τάση τροφοδοσίας	3.3V
Κωδικός JESD-30	S-XQCC-N56
Αριθμός καναλιών	4
Διασυνδέομαι	Ethernet
Ρυθμός δεδομένων	10Mbps, 100Mbps, 1Gbps
Πρωτόκολλο	IEEE 802.3, IEEE 1588
Αριθμός οδηγών/δέκων	4-APR
Διπλός	Πλήρης, μισό
Αριθμός πομποδεκτών	1
Simplex/duplex	Διπλός
Μέγιστη θερμοκρασία διασταύρωσης (TJ)	125 ° C
Υψηλή κλίμακα θερμοκρασίας περιβάλλοντος	85 ° C
Υψος	1mm
Κατάσταση ROHS	Συμμορφώνεται με το ROHS

Φύλλο δεδομένων PDF

88E1512-A0-NNP2E000 φύλλα δεδομένων:

88E1510/12/14/18.pdf

88E1512 σύντομο
