Όλα όσα πρέπει να γνωρίζετε για τον μικροελεγκτή Attiny85

Το Microcontroller Attiny85 είναι μια μικρή αλλά ισχυρή συσκευή που φέρνει ευελιξία και αποτελεσματικότητα σε μια σειρά έργων, από DIY Electronics έως Industrial Control Systems.Αυτό το άρθρο θα σας καθοδηγήσει μέσω των χαρακτηριστικών, των εφαρμογών και του τρόπου με τον οποίο θα το προγραμματίσετε αποτελεσματικά.

Κατάλογος

Επισκόπηση του μικροελεγκτή Attiny85

Ο Attiny85 Το Microcontroller έχει σχεδιαστεί με μια συμπαγή δομή που συνδυάζει αποτελεσματικές δυνατότητες απόδοσης και εξοικονόμησης ενέργειας.Γνωστή για το μικρό του μέγεθος, αυτός ο μικροελεγκτής 8-bit μπορεί να διαχειριστεί διάφορες λειτουργίες με ελάχιστα εξαρτήματα, καθιστώντας το δημοφιλές τόσο για έργα χόμπι μικρής κλίμακας όσο και για πιο απαιτητικές βιομηχανικές εφαρμογές.Έχει μια μνήμη προγράμματος 8K, επιτρέποντάς σας να αποθηκεύετε αποτελεσματικά τις εφαρμογές, ενώ εξοικονομείτε χώρο.Το Attiny85 περιλαμβάνει επίσης πολλαπλές λειτουργίες εξοικονόμησης ενέργειας, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε συσκευές που λειτουργούν με μπαταρία.Το ευέλικτο εύρος των επιλογών εισόδου και εξόδου υποστηρίζει περαιτέρω την ευέλικτη χρήση, καθιστώντας την προσαρμόσιμη για ένα ευρύ φάσμα των ενσωματωμένων εργασιών του συστήματος.Αυτός ο συμπαγής, οικονομικά αποδοτικός σχεδιασμός του επιτρέπει να προσφέρει σταθερή απόδοση χωρίς να διακυβεύεται σε βασικά χαρακτηριστικά μικροελεγκτή, προσφέροντας μια εύκολη στη χρήση λύση τόσο για τους προγραμματιστές όσο και για τους πειραματιστές.

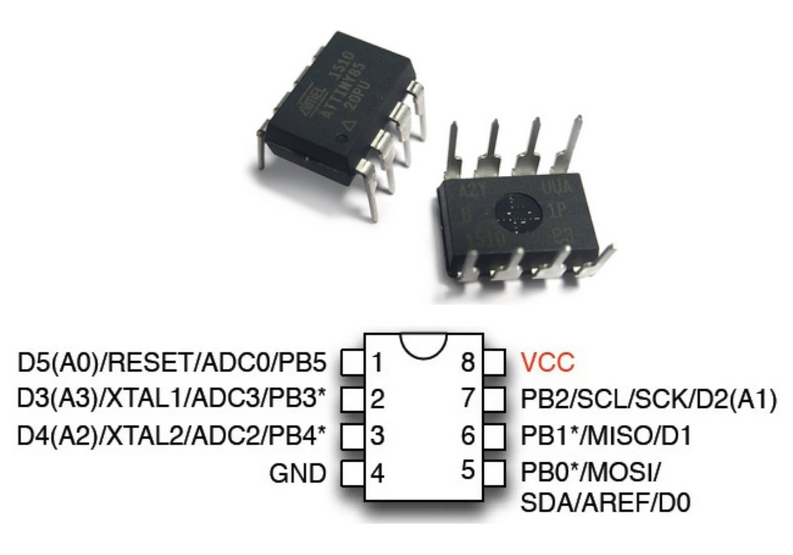

Διαμόρφωση PIN Attiny85

Μοντέλο Attiny85 CAD

Σύμβολο Attiny85

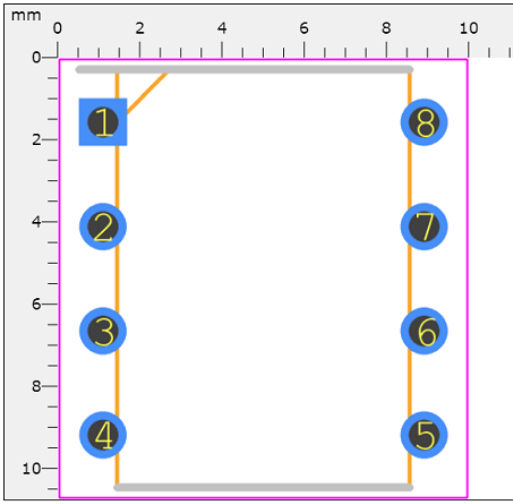

Αποτύπωμα Attiny85

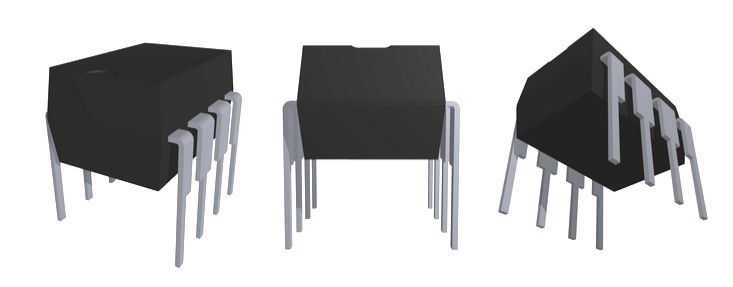

Attiny85 3D μοντέλο

Λεπτομέρειες του μικροελεγκτή Attiny85

Συμπαγές και προσιτό

Το Attiny85 είναι γνωστό για το μικρό μέγεθος και την οικονομική προσιτότητα, καθιστώντας την εξαιρετική επιλογή τόσο για τα έργα χόμπι όσο και για τις επαγγελματικές εφαρμογές.Παρέχει βασικά χαρακτηριστικά χωρίς να αναλαμβάνει πολύ χώρο ή να τεντώνει τον προϋπολογισμό σας.

Επαρκής μνήμη

Με 8K μνήμης προγράμματος, το ATTINY85 προσφέρει αρκετό χώρο για πολλές εφαρμογές.Αυτό σας επιτρέπει να αποθηκεύσετε τον κώδικα και να εκτελέσετε μια σειρά εργασιών χωρίς να χρειάζεστε πρόσθετα εξαρτήματα ή αποθήκευση.

Λειτουργίες εξοικονόμησης ενέργειας

Το Attiny85 περιλαμβάνει αρκετούς τρόπους εξοικονόμησης ενέργειας, οι οποίες συμβάλλουν στη μείωση της κατανάλωσης ενέργειας σε συσκευές που λειτουργούν με μπαταρίες.Αυτές οι λειτουργίες επιτρέπουν την εκτέλεση αποτελεσματικά, παρατείνοντας τη διάρκεια ζωής της μπαταρίας για κινητά ή απομακρυσμένα έργα.

Ευέλικτες επιλογές εισόδου/εξόδου

Εξοπλισμένο με πολλαπλές επιλογές εισόδου/εξόδου, το Attiny85 μπορεί να χειριστεί διάφορες εργασίες και να αλληλεπιδράσει με διαφορετικά περιφερειακά.Αυτή η ευελιξία το καθιστά προσαρμόσιμο για πολλούς τύπους ενσωματωμένων συστημάτων.

Ενσωματωμένος χρονομετρητής φύλαξης

Το Attiny85 έρχεται με χρονοδιακόπτη φύλαξης, το οποίο βοηθά στην πρόληψη του μικροελεγκτή να κρέμεται ή να παγώσει.Αυτή η λειτουργία αυξάνει την αξιοπιστία, ειδικά για εφαρμογές που χρειάζονται συνεπή και σταθερή απόδοση.

Χαρακτηριστικά Attiny85

Υψηλή απόδοση και χαμηλή ενέργεια

Το Attiny85 λειτουργεί ως μικροελεγκτής υψηλής απόδοσης ενώ χρησιμοποιεί χαμηλή ισχύ.Ο συμπαγής σχεδιασμός AVR 8-bit του επιτρέπει να χειρίζεται αποτελεσματικά τις εργασίες χωρίς να αποστραγγίζει πολύ ενέργεια, καθιστώντας την κατάλληλη για διάφορες εφαρμογές.

Προχωρημένη αρχιτεκτονική RISC

Με την αρχιτεκτονική RISC, το ATTINY85 μπορεί να εκτελέσει 120 ισχυρές οδηγίες, οι περισσότερες μέσα σε έναν μόνο κύκλο ρολογιού.Περιλαμβάνει 32 x 8 μητρώα εργασίας γενικής χρήσης, επιτρέποντας γρήγορες και ομαλές λειτουργίες και πλήρως στατική λειτουργία.

Αξιόπιστες επιλογές μνήμης

Ο μικροελεγκτής προσφέρει 8Κ bytes προγραμματιζόμενης μνήμης flash στο σύστημα, υποστηρίζοντας έως και 10.000 κύκλους εγγραφής/διαγραφής.Περιλαμβάνει επίσης 512 bytes προγραμματιζόμενου EEPROM (έως 100.000 κύκλους εγγραφής/διαγραφής) και 512 bytes εσωτερικού SRAM, καθιστώντας το κατάλληλο για διάφορες ανάγκες αποθήκευσης δεδομένων.

Ισχυρή προστασία δεδομένων

Το ATTINY85 περιλαμβάνει μια κλειδαριά προγραμματισμού για την προστασία των αποθηκευμένων δεδομένων και του κώδικα σας, προσθέτοντας ένα επιπλέον στρώμα ασφάλειας δεδομένων στη μνήμη.

Ευπροσάρμοστα περιφερειακά χαρακτηριστικά

Εξοπλισμένο με χρονομετρητή/μετρητή 8-bit με ένα prescaler, δύο κανάλια PWM και ένα χρονομετρητή υψηλής ταχύτητας, το Attiny85 χειρίζεται ομαλά τις εργασίες διαμόρφωσης χρονισμού και πλάτους παλμού.Υποστηρίζει επίσης μια καθολική σειριακή διεπαφή (USI) με ανιχνευτή κατάστασης εκκίνησης και διαθέτει ADC 10-bit για τη διαχείριση αναλογικών σημάτων.

Βελτιωμένες επιλογές ADC

Το ADC 10-bit προσφέρει τέσσερα κανάλια μεμονωμένα και δύο διαφορικά ζεύγη με προγραμματιζόμενο κέρδος, καθιστώντας το κατάλληλο για αναλογική μέτρηση σήματος.Η μέτρηση της θερμοκρασίας είναι επίσης δυνατή, προσθέτοντας ευελιξία στις δυνατότητές της.

Ενσωματωμένος χρονομετρητής φύλαξης

Το Attiny85 περιλαμβάνει ένα χρονόμετρο Watchdog με ξεχωριστό ταλαντωτή on-chip για να διατηρηθεί η λειτουργία του με συνέπεια, βοηθώντας να αποτρέψει τα σφάλματα του συστήματος από το να προκαλέσει το παγώμα ή το σταματά.

Συγκριτής αναλογικού on-chip

Με έναν συγκριτή αναλογικού on-chip, το Attiny85 μπορεί γρήγορα να συγκρίνει τα αναλογικά σήματα εισόδου, τα οποία είναι χρήσιμα για εφαρμογές που απαιτούν ανάλυση σήματος ή συγκρίσεις.

Ειδικές λειτουργίες μικροελεγκτή

Το Attiny85 προσφέρει Debugwire για εύκολη εντοπισμό σφαλμάτων, προγραμματισμού στο σύστημα μέσω της θύρας SPI και τόσο εξωτερικών όσο και εσωτερικών πηγών διακοπής.Περιλαμβάνει επίσης τρόπους αδράνειας χαμηλής ισχύος, μείωση θορύβου ADC και τρόπους ισχύος για τη διαχείριση της ισχύος αποτελεσματικά.

Ενισχυμένη υποστήριξη ισχύος και τάσης

Το ενισχυμένο κύκλωμα επαναφοράς ισχύος και το προγραμματιζόμενο κύκλωμα ανίχνευσης καφέ-out εξασφαλίζουν αξιοπιστία σε ποικίλες συνθήκες ισχύος.Ένας εσωτερικός βαθμονομημένος ταλαντωτής παρέχει σταθερή λειτουργία χωρίς να χρειάζεται εξωτερικό ταλαντωτή.

Προγραμματιζόμενες γραμμές εισόδου/εξόδου

Με έξι προγραμματιζόμενες γραμμές εισόδου/εξόδου, το ATTINY85 παρέχει ευελιξία στον τρόπο με τον οποίο συνδέετε με άλλες συσκευές ή εξαρτήματα, επιτρέποντας πιο ευπροσάρμοστες ρυθμίσεις.

Ευρύ φάσμα τάσης λειτουργίας

Λειτουργώντας μεταξύ 2,7 και 5,5V, το Attiny85 μπορεί να χειριστεί μια ποικιλία εισόδων τάσης, καθιστώντας το συμβατό με διαφορετικές πηγές ενέργειας.

Συμβατότητα ταχύτητας και θερμοκρασίας

Ο μικροελεγκτής εκτελεί αποτελεσματικά σε μια σειρά ταχύτητων, φθάνοντας μέχρι 20 MHz σε υψηλότερες τάσεις.Λειτουργεί επίσης σε ένα βιομηχανικό εύρος θερμοκρασίας, από -40 ° C έως 85 ° C, καθιστώντας την κατάλληλη για διαφορετικά περιβάλλοντα.

Χαμηλή κατανάλωση ενέργειας

Σε ενεργή λειτουργία, το Attiny85 αντλεί μόλις 300 μΑ σε 1 MHz, 1,8V.Σε λειτουργία ισχύος, μειώνει την κατανάλωση σε 0,1 μΑ σε 1,8V, καθιστώντας την εξαιρετική επιλογή για συσκευές με μπαταρία και εφαρμογές ευαίσθητου στην ισχύ.

Προδιαγραφές Attiny85

Τεχνικές προδιαγραφές, χαρακτηριστικά, χαρακτηριστικά και εξαρτήματα με συγκρίσιμες προδιαγραφές της τεχνολογίας μικροτσίπ Attiny85-20pu

Τύπος	Παράμετρος
Εργοστασιακός χρόνος παράδοσης	6 εβδομάδες
Επικοινωνία	Κασσίτερος
Βουνό	Με τρύπα
Πακέτο / θήκη	8-DIP (0,300, 7,62mm)
Τύπος τοποθέτησης	Με τρύπα
Αριθμός καρφίτσες	8
Μετατροπείς δεδομένων	A/D 4x10b
Χρονοδιακόπτες παρακολούθησης	Ναί
Αριθμός I/OS	6
Θερμοκρασία λειτουργίας	-40 ° C ~ 85 ° C TA
Συσκευασία	Σωλήνας
Σειρά	Avr® Attiny
Δημοσιευμένος	1997
Κωδικός JESD-609	Ε3
Κωδικός PBFREE	Ναί
Κατάσταση μέρους	Ενεργός
Επίπεδο ευαισθησίας υγρασίας (MSL)	1 (απεριόριστο)
Αριθμός τερματισμών	8
Λήξη	Με τρύπα
Θέση τερματικού	ΔΙΠΛΟΣ
Τάση τροφοδοσίας	5V
Συχνότητα	20MHz
Αριθμός εξαρτήματος βάσης	Attiny85
Τάση προμήθειας-max (VSUP)	5.5V
Προμηθεία τροφοδοσίας	3/5V
Διασυνδέομαι	Κηλίδα
Μέγεθος μνήμης	8KB
Τύπος ταλαντωτή	Εσωτερικός
Μέγεθος μνήμης	512 x 8
Τάση - Προμήθεια (VCC/VDD)	2.7V ~ 5.5V
UPS/UCS/περιφερειακό τύπο ICS	Μικροελεγκτή, RISC
Βασικός επεξεργαστής	AVR
Περιφερειακά	Brown-Out Detect/Reset, POR, PWM, WDT
Τύπος μνήμης προγράμματος	ΛΑΜΨΗ
Μέγεθος πυρήνα	8-bit
Μέγεθος μνήμης προγράμματος	8KB 4K x 16
Συνδεσιμότης	USI
Μέγεθος δυαδικών ψηφίων	8
Χρόνος πρόσβασης	20 μs
Έχει ADC	Ναί
Κανάλια DMA	Οχι
Πλάτος διαύλου δεδομένων	8b
Κανάλια PWM	Ναί
Αριθμός χρονομετρητών/μετρητών	2
Μέγεθος EEPROM	512 x 8
Αριθμός προγραμματιζόμενων I/O	6
Αριθμός καναλιών ADC	4
Αριθμός καναλιών I2C	1
Υψος	4.953 χιλιοστά
Μήκος	10.16 χιλιοστά
Πλάτος	7.112 χιλιοστά
Φτάστε στο SVHC	Όχι SVHC
Σκλήρυνση ακτινοβολίας	Οχι
Κατάσταση ROHS	Συμβατό με ROHS3
Αμόλυβδος	Αμόλυβδος

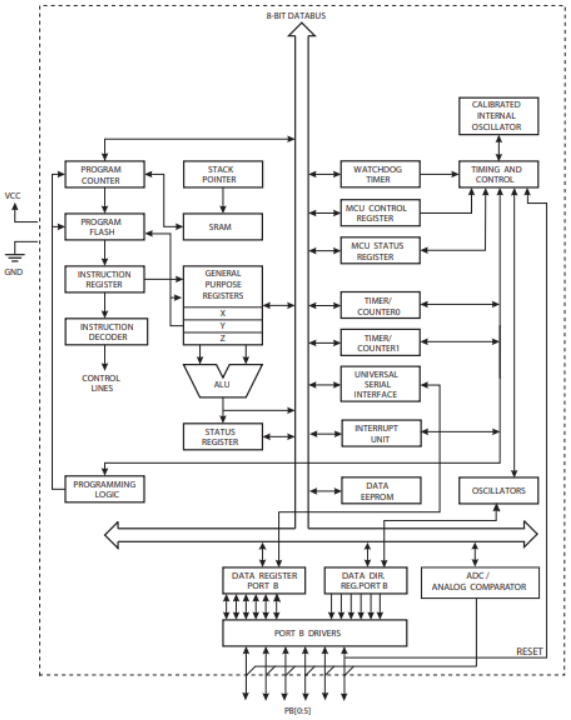

Attiny85 λειτουργικό διάγραμμα μπλοκ

Ισοδύναμα του Attiny85

Αριθμός μοντέλου	Κατασκευαστής	Περιγραφή
Attiny85-20mi	Atmel Corporation	RISC Microcontroller, 8-bit, Flash, 20MHz, CMOS, 4 x 4 mm, ύψος 0,80 mm, βήμα 0,50 mm, MO-220WGGD5, MLF-20
Attiny85-20pi	Microchip Technology Inc	RISC Microcontroller, 8-bit, Flash, 20MHz, CMOS, PDIP8

Προγραμματισμός ATTINY85 μικροελεγκτή

Ο προγραμματισμός του Attiny85 περιλαμβάνει αρκετά απλά βήματα για να ετοιμάσετε τον κωδικό σας και να εκτελείτε τη συσκευή.Εδώ είναι ένας γρήγορος οδηγός για να σας βοηθήσουμε μέσα από αυτό.

Καθορίστε εργασίες

Πρώτον, περιγράψτε τις εργασίες που θέλετε να εκτελέσει ο μικροελεγκτής.Η καταχώριση αυτών των εργασιών θα σας δώσει μια σαφή κατεύθυνση καθώς αναπτύσσετε τον κωδικό σας.

Λειτουργίες εγγραφής

Στη συνέχεια, γράψτε τις λειτουργίες ή τις εντολές που θα χρειαστεί ο μικροελεγκτής για να εκτελέσετε τις εργασίες που αναφέρατε.Η χρήση ενός ολοκληρωμένου περιβάλλοντος ανάπτυξης (IDE) μπορεί να διευκολύνει αυτή τη διαδικασία.

Συντάξτε τον κωδικό

Αφού γράψετε τις λειτουργίες, καταρτίστε τον κωδικό σας στο IDE για να ελέγξετε για τυχόν σφάλματα.Αυτό το βήμα εξασφαλίζει ότι ο κώδικας θα εκτελεστεί ομαλά όταν μεταφέρεται στον μικροελεγκτή.

Δημιουργήστε αρχείο HEX

Μόλις καταρτιστεί, το IDE θα παράγει ένα αρχείο HEX, το οποίο είναι η μορφή που απαιτείται για το Attiny85 να κατανοήσει και να εκτελέσει τον κώδικα.Αυτό το αρχείο περιέχει τις οδηγίες του μηχανήματος που θα αποθηκευτούν στον μικροελεγκτή.

Επιλέξτε προγραμματιστής

Επιλέξτε μια συσκευή προγραμματισμού, όπως ένας προγραμματιστής SPI, ο οποίος θα συνδέσει τον υπολογιστή σας στο Attiny85.Αυτός ο προγραμματιστής σάς επιτρέπει να μεταφέρετε το αρχείο HEX απευθείας στη μνήμη του μικροελεγκτή.

Μεταφορά αρχείου HEX

Χρησιμοποιώντας το λογισμικό του προγραμματιστή, επιλέξτε το αρχείο HEX που δημιουργήσατε και ανεβάστε το στο ATTINY85.Αυτό το βήμα εγκαθιστά τον κωδικό σας στη συσκευή, προετοιμάζοντάς την για εκτέλεση μόλις τροφοδοτείται.

Συνδέστε τα περιφερειακά και ενεργοποιήστε

Τέλος, αποσυνδέστε τον προγραμματιστή και συνδέστε τυχόν περιφερειακές ανάγκες σας.Μόλις τροφοδοτηθεί, το Attiny85 θα αρχίσει να εκτελεί τον κωδικό που έχετε φορτώσει, ολοκληρώνοντας τη διαδικασία εγκατάστασης.

Εξαρτήματα με παρόμοιες προδιαγραφές με το Attiny85

Τα μέρη στα δεξιά έχουν προδιαγραφές παρόμοιες με την τεχνολογία Microchip Attiny85-20pu

Κατασκευαστής / αριθμός εξαρτήματος	Attiny85-20pu	Attiny25-20pu	Attiny45-20pu	Attiny13-20pu
Τεχνολογία μικροτσίπ	Τεχνολογία μικροτσίπ	Τεχνολογία μικροτσίπ	Τεχνολογία μικροτσίπ	Τεχνολογία μικροτσίπ
Πακέτο / θήκη	8-DIP (0,300, 7,62mm)	8-DIP (0,300, 7,62mm)	8-DIP (0,300, 7,62mm)	8-DIP (0,300, 7,62mm)
Αριθμός καρφίτσες	8	8	8	8
Πλάτος διαύλου δεδομένων	8 β	8 β	8 β	8 β
Αριθμός I/O	6	6	6	6
Διασυνδέομαι	Κηλίδα	Κηλίδα	Κηλίδα	Κηλίδα
Μέγεθος μνήμης	8 kb	2 kb	1 kb	4 kb
Τάση τροφοδοσίας	5 V	5 V	5 V	5 V
Περιφερειακά	Brown-Out Detect/Reset, PWM, POR	Brown-Out Detect/Reset, PWM, POR	Brown-Out Detect/Reset, PWM, POR	Brown-Out Detect/Reset, PWM, POR

Εφαρμογές Attiny85

Πίνακες ανάπτυξης και έργα χόμπι

Το Attiny85 χρησιμοποιείται ευρέως σε προγράμματα ανάπτυξης και ηλεκτρονικά DIY λόγω του συμπαγούς μεγέθους και της ευελιξίας του.Είναι μια εξαιρετική επιλογή για όσους θέλουν να δημιουργήσουν προσαρμοσμένα gadgets ή να αυτοματοποιήσουν απλές εργασίες στο σπίτι.

Βιομηχανικά συστήματα ελέγχου

Σε βιομηχανικά περιβάλλοντα, το ATTINY85 μπορεί να διαχειριστεί συστήματα ελέγχου όπου απαιτείται χώρος και απόδοση ενέργειας.Η σταθερότητα και η αξιοπιστία του το καθιστούν κατάλληλο για βασικές εργασίες ελέγχου σε μηχανήματα ή αυτοματοποιημένες διαδικασίες.

Ρύθμιση ισχύος και συστήματα SMPS

Το Attiny85 χρησιμοποιείται συνήθως στα συστήματα ρύθμισης ισχύος και τροφοδοσίας λειτουργίας μεταγωγής (SMPS).Η ικανότητά του να ελέγχει και να παρακολουθεί την ισχύ του καθιστά ιδανική για συσκευές που απαιτούν συνεπή διαχείριση ενέργειας.

Αναλογική μέτρηση και χειραγώγηση σήματος

Με τον ενσωματωμένο ADC (αναλογικό σε ψηφιακό μετατροπέα), το Attiny85 μπορεί να μετρήσει και να χειριστεί αναλογικά σήματα.Αυτή η λειτουργία είναι χρήσιμη σε εφαρμογές που απαιτούν συλλογή δεδομένων από αισθητήρες ή άλλες αναλογικές πηγές.

Ενσωματωμένα συστήματα σε συσκευές

Ο συμπαγής σχεδιασμός του Attiny85 επιτρέπει να ενσωματωθεί σε συσκευές όπως μηχανές καφέ και μηχανές αυτόματης πώλησης, όπου μπορεί να διαχειρίζεται βασικές λειτουργίες ή να διασυνδέεται με τα στοιχεία ελέγχου των χρηστών.

Εμφάνιση μονάδων

Ο μικροελεγκτής μπορεί επίσης να χρησιμοποιηθεί για την οδήγηση μονάδων οθόνης, τον έλεγχο LED ή τις μικρές οθόνες σε συσκευές όπου χρειάζεστε μια απλή οθόνη χωρίς σύνθετες απαιτήσεις υλικού.

Περιφερειακά συστήματα διασύνδεσης

Το Attiny85 χρησιμοποιείται συχνά ως διεπαφή μεταξύ διαφορετικών περιφερειακών, επιτρέποντας διάφορα συστατικά σε ένα σύστημα για την αποτελεσματική επικοινωνία.Αυτή η εφαρμογή είναι κοινή τόσο σε ηλεκτρονικά στοιχεία καταναλωτικής όσο και σε προσαρμοσμένα κυκλώματα.

Πακέτο Attiny85

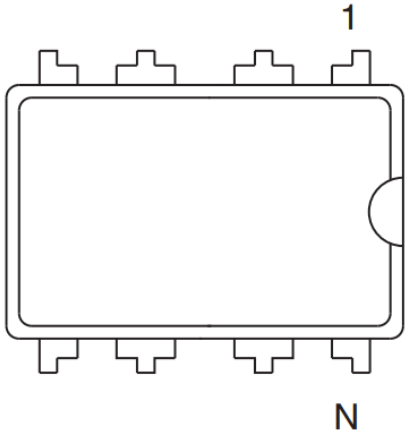

Κάλυψη

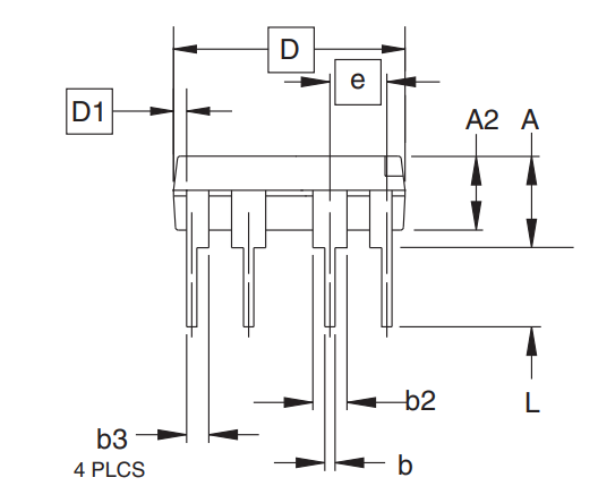

Πλαϊνή όψη

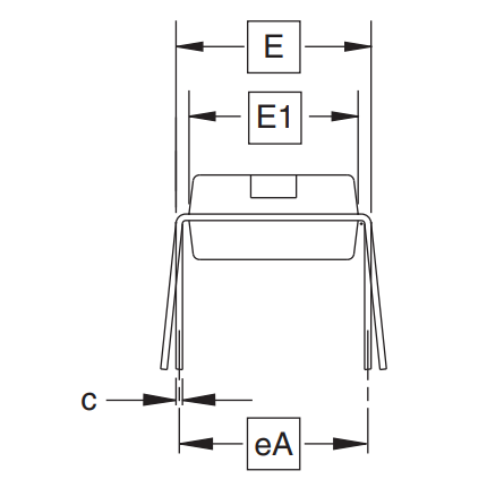

Τελική όψη

Για τον κατασκευαστή του Attiny85

Η Microchip Technology Inc., με έδρα το Chandler, Arizona, είναι γνωστή για αξιόπιστους μικροελεγκτές και αναλογικά συστατικά.Εστιάζουν στην ποιότητα και την αξιόπιστη παράδοση, προσφέροντας παράλληλα τεχνική υποστήριξη για να διευκολύνουν την ενσωμάτωση του προϊόντος.Η δέσμευσή τους για την καινοτομία και τις ανάγκες των πελατών καθιστά τα προϊόντα όπως το ATTINY85 πολύτιμη για μια σειρά εφαρμογών, από έργα χόμπι έως βιομηχανικά συστήματα.
