Μονάδα ελέγχου κινητήρα (ECU): Λειτουργίες, συμπτώματα, δοκιμές και οδηγός αντιμετώπισης προβλημάτων

Μια μονάδα ελέγχου του κινητήρα (ECU) είναι σαν τον εγκέφαλο του κινητήρα του αυτοκινήτου σας.Συγκεντρώνει πληροφορίες από διαφορετικούς αισθητήρες γύρω από τον κινητήρα και χρησιμοποιεί αυτές τις πληροφορίες για να ελέγξει τα πράγματα όπως η χρήση καυσίμων, η ροή αέρα και το χρονικό διάστημα.Αυτός ο οδηγός εξηγεί πώς λειτουργεί το ECU, καλύπτει τη διαφορά μεταξύ των παλαιότερων αναλογικών ECU και των σύγχρονων ψηφιακών, περιγράφει τον τρόπο με τον οποίο το ECU διαφέρει σε διαφορετικούς τύπους οχημάτων και σας βοηθά να αναγνωρίσετε πότε το ECU σας μπορεί να μην λειτουργεί σωστά.Σας δείχνει επίσης πώς να δοκιμάσετε ένα ECU χρησιμοποιώντας ένα απλό εργαλείο που ονομάζεται πολύμετρο, καθιστώντας την αντιμετώπιση προβλημάτων ευκολότερη και ασφαλέστερη.

Κατάλογος

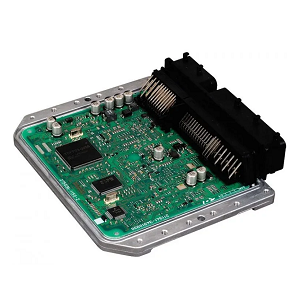

Τι είναι μια μονάδα ελέγχου κινητήρα (ECU);

Ο Μονάδα ελέγχου κινητήρα (ECU) είναι ένα σημαντικό μέρος των σύγχρονων αυτοκινήτων που βοηθά τον κινητήρα να τρέχει ομαλά και αποτελεσματικά.Συγκεντρώνει πληροφορίες από αισθητήρες και κάνει γρήγορες προσαρμογές σε πράγματα όπως η χρήση καυσίμων, ο χρόνος ανάφλεξης και η ροή αέρα.Αυτές οι αλλαγές βοηθούν τον κινητήρα να αποδίδει καλά και να χρησιμοποιεί λιγότερα καύσιμα.Εάν το ECU σταματήσει να λειτουργεί σωστά, το αυτοκίνητο μπορεί να έχει προβλήματα όπως η αργή επιτάχυνση, χρησιμοποιώντας υπερβολικό καύσιμο ή ακόμα και βλάβη του κινητήρα.Το ECU έχει πολλά μέρη, συμπεριλαμβανομένου ενός μικροσκοπικού τσιπ υπολογιστών, των κυκλωμάτων και άλλων ηλεκτρονικών κομματιών.Το τσιπ εκτελεί ειδικό λογισμικό που ελέγχει τον τρόπο λειτουργίας του κινητήρα.Αυτό το λογισμικό μπορεί να ενημερωθεί ή να αλλάξει για να βελτιώσει την απόδοση του αυτοκινήτου ή να διορθώσει τυχόν προβλήματα.

Οι μονάδες ελέγχου του κινητήρα (ECU) μπορούν να χωριστούν σε δύο κύριους τύπους με βάση τον τρόπο επεξεργασίας πληροφοριών: αναλογικά και ψηφιακά. Αναλογικά ECU Χρησιμοποιήστε βασικά ηλεκτρικά εξαρτήματα όπως αντιστάσεις, πυκνωτές και τρανζίστορ για να ελέγξετε διαφορετικές λειτουργίες του κινητήρα.Λειτουργούν ρυθμίζοντας τα επίπεδα τάσης για να ρυθμίσουν την έγχυση καυσίμου, το χρόνο ανάφλεξης και άλλες λειτουργίες.Αυτοί οι τύποι ECU βρίσκονται συνήθως σε παλαιότερα οχήματα ή απλούστερα συστήματα κινητήρα που δεν απαιτούν ταχείες υπολογισμούς.Επειδή βασίζονται σε σταθερά ηλεκτρικά κυκλώματα, τα αναλογικά ECU έχουν περιορισμένη ευελιξία και δεν μπορούν εύκολα να προσαρμοστούν στις μεταβαλλόμενες συνθήκες οδήγησης.Ενώ ήταν αποτελεσματικά σε προηγούμενα σχέδια αυτοκινήτων, έχουν αντικατασταθεί ως επί το πλείστον από πιο προηγμένα ψηφιακά ECU στα σύγχρονα αυτοκίνητα.

Ψηφιακά ECU, από την άλλη πλευρά, είναι πολύ πιο εξελιγμένα.Χρησιμοποιούν ισχυρούς μικροεπεξεργαστές για να συλλέγουν και να αναλύουν δεδομένα από διάφορους αισθητήρες εγκαίρως.Αυτά τα ECU μπορούν να ρυθμίσουν γρήγορα την έγχυση καυσίμου, το χρόνο ανάφλεξης και άλλες παραμέτρους του κινητήρα με βάση τις συνθήκες οδήγησης, τη βελτίωση της αποτελεσματικότητας και της απόδοσης.Τα ψηφιακά ECU είναι ικανά να χειρίζονται πολύπλοκες υπολογισμούς, καθιστώντας τους απαραίτητους για σύγχρονα οχήματα με προηγμένα συστήματα διαχείρισης κινητήρα.Δεδομένου ότι λειτουργούν με τη χρήση λογισμικού, άλλοι μπορούν να ενημερώσουν ή να τα τροποποιήσουν για να βελτιώσουν την απόδοση ή να πληρούν νέους κανονισμούς.Αυτή η ευελιξία καθιστά το ψηφιακό ECU ένα μεγάλο μέρος της σημερινής αυτοκινητοβιομηχανίας, εξασφαλίζοντας καλύτερη απόδοση καυσίμου και χαμηλότερες εκπομπές.

Μεταβλητότητα ECU σε διάφορα μοντέλα οχημάτων

Κάθε σύγχρονο όχημα διαθέτει μονάδα ελέγχου κινητήρα (ECU) που βοηθά στη διαχείριση του κινητήρα, αλλά η πολυπλοκότητά του εξαρτάται από τον τύπο του αυτοκινήτου.Τα σπορ αυτοκίνητα διαθέτουν προχωρημένα ECU που ελέγχουν ισχυρά συστήματα κινητήρα όπως στροβιλοσυμπιεστές, μεταβλητό χρονισμό βαλβίδων και διαφορετικές λειτουργίες οδήγησης.Αυτά τα ECU λειτουργούν πολύ γρήγορα, ρυθμίζοντας τις ρυθμίσεις του κινητήρα εγκαίρως για να βελτιώσουν την ταχύτητα, την ισχύ και την απόδοση.Μερικοί επιτρέπουν ακόμη και στους οδηγούς ή τους μηχανικούς να τελειοποιήσουν τον κινητήρα για αγώνες ή καλύτερη απόδοση καυσίμου.Αυτό βοηθά τα σπορ αυτοκίνητα να ανταποκριθούν γρήγορα στις οδικές συνθήκες και τις εισροές οδηγών, καθιστώντας τα πιο ισχυρά και δυναμικά.

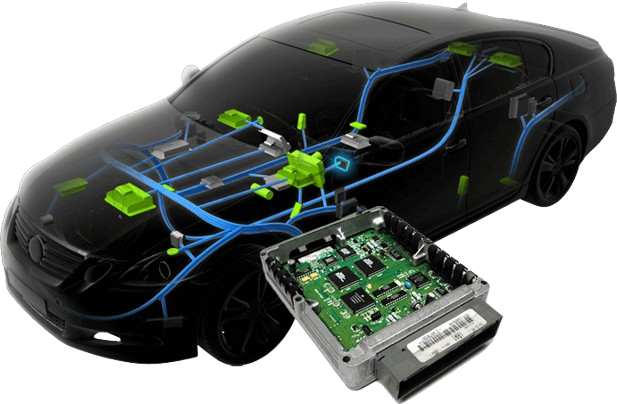

Εικόνα 2. Ενσωμάτωση ECU σε σύγχρονα οχήματα

Από την άλλη πλευρά, τα οικονομικά αυτοκίνητα χρησιμοποιούν απλούστερα ECU που επικεντρώνονται σε βασικές λειτουργίες όπως η έγχυση καυσίμου, ο χρόνος ανάφλεξης και ο έλεγχος των εκπομπών.Αυτά τα ECU έχουν σχεδιαστεί για να βελτιώνουν την απόδοση καυσίμου και να εξασφαλίσουν ότι ο κινητήρας λειτουργεί ομαλά για μεγάλο χρονικό διάστημα.Ενώ δεν έχουν τις προχωρημένες επιλογές συντονισμού των ECU σπορ αυτοκινήτων, εξακολουθούν να παίζουν ρόλο στη διατήρηση του κινητήρα να λειτουργούν σωστά.Ανεξάρτητα από το πόσο απλό ή σύνθετο είναι το ECU, η κύρια δουλειά του είναι πάντα η ίδια: να επεξεργάζεται δεδομένα από τους αισθητήρες και να κάνει γρήγορες προσαρμογές που βελτιώνουν την αποτελεσματικότητα, την απόδοση και τη διάρκεια ζωής του κινητήρα.

Βασικές λειτουργίες της μονάδας ελέγχου του κινητήρα (ECU)

Η μονάδα ελέγχου του κινητήρα (ECU) αποτελεί βασικό μέρος του κινητήρα.Βοηθά τον κινητήρα να λειτουργεί καλά, να χρησιμοποιεί αποτελεσματικά το καύσιμο και να παραμείνει αξιόπιστος ελέγχοντας σημαντικές λειτουργίες:

Έλεγχος χρονισμού μεταβλητής βαλβίδας (VVT)

Η μονάδα ελέγχου του κινητήρα (ECU) αλλάζει το χρονοδιάγραμμα του πότε ανοίγουν οι βαλβίδες πρόσληψης και εξάτμισης για να βελτιώσουν τον τρόπο λειτουργίας του κινητήρα.Ρυθμίζοντας τον χρονισμό της βαλβίδας με βάση την ταχύτητα του κινητήρα και τις συνθήκες οδήγησης, το σύστημα βοηθά τη ροή του αέρα πιο ομαλά στους κυλίνδρους του κινητήρα.Αυτή η καλύτερη ροή αέρα οδηγεί σε ισχυρότερη απόδοση του κινητήρα χωρίς να χρησιμοποιεί επιπλέον καύσιμο.Ως αποτέλεσμα, ο κινητήρας μπορεί να παράγει περισσότερη ισχύ ενώ εξακολουθεί να είναι αποτελεσματική.Το σύστημα βοηθά επίσης στην παροχή σταθερής ισχύος σε διαφορετικές ταχύτητες, καθιστώντας το αυτοκίνητο να αισθάνεται πιο ευαίσθητο όταν επιταχύνεται.Είτε το όχημα κινείται αργά στην κυκλοφορία είτε επιταχύνοντας στον αυτοκινητόδρομο, η VVT βοηθά να διασφαλιστεί ότι ο κινητήρας λειτουργεί στο καλύτερο δυνατό.Αυτό κάνει την οδήγηση πιο ομαλή και πιο ευχάριστη, βοηθώντας επίσης τον κινητήρα να διαρκέσει περισσότερο.

Εκτός από τη βελτίωση της ισχύος, η VVT βοηθά επίσης τον κινητήρα να χρησιμοποιεί λιγότερα καύσιμα και να παράγει λιγότερες εκπομπές.Με τον προσεκτικό έλεγχο όταν οι βαλβίδες ανοίγουν και κλείνουν, το σύστημα μειώνει το σπατάλη καυσίμου και καθιστά το καύσιμο του κινητήρα πιο τελείως.Αυτό όχι μόνο εξοικονομεί φυσικό αέριο αλλά και βοηθά στη μείωση της ρύπανσης.Το σύστημα μειώνει τα επιβλαβή αέρια, όπως τα οξείδια του αζώτου (NOX) και τα άκαυλα σωματίδια καυσίμου, καθιστώντας το αυτοκίνητο πιο φιλικό προς το περιβάλλον.Δεδομένου ότι η VVT μπορεί να προσαρμοστεί σε διαφορετικές καταστάσεις οδήγησης, διατηρεί αποτελεσματικά τον κινητήρα αν ο οδηγός βρίσκεται σε κίνηση stop-and-go ή ταξιδεύει με σταθερή ταχύτητα.Λόγω αυτών των παροχών, πολλά σύγχρονα αυτοκίνητα χρησιμοποιούν την τεχνολογία VVT για να παρέχουν μια καλή ισορροπία εξουσίας, οικονομία καυσίμου και χαμηλότερες εκπομπές, καθιστώντας τα οχήματα τόσο ισχυρά όσο και αποτελεσματικά.

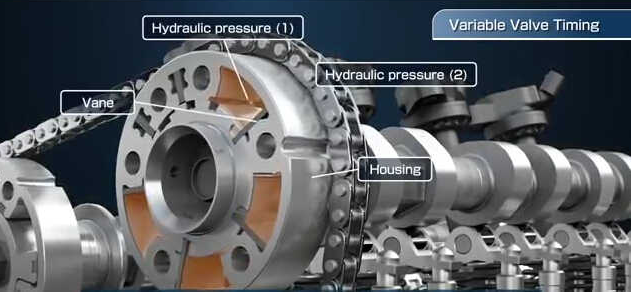

Εικόνα 3. Μηχανισμός μεταβλητού χρονισμού βαλβίδων (VVT) και υδραυλικός έλεγχος

Ρύθμιση μείγματος αέρα καυσίμων

Η μονάδα ελέγχου του κινητήρα (ECU) ελέγχει προσεκτικά το πόσο καύσιμο αναμιγνύεται με αέρα πριν εισέλθει στον κινητήρα.Το κάνει αυτό χρησιμοποιώντας πληροφορίες από διαφορετικούς αισθητήρες, όπως ο αισθητήρας Mass Flow Air (MAF), ο οποίος μετρά την ποσότητα αέρα που εισέρχεται στον κινητήρα.Με βάση αυτά τα δεδομένα, το ECU αποφασίζει πόσο καύσιμο για να εγχύσει για να διατηρηθεί ο κινητήρας να λειτουργεί ομαλά.Ο στόχος είναι να διατηρηθεί η σωστή ισορροπία μεταξύ αέρα και καυσίμου, η οποία είναι συνήθως περίπου 14,7 μέρη αέρα σε 1 μέρος καυσίμου σε κινητήρες βενζίνης.Εάν υπάρχει πάρα πολύ καύσιμο (ένα πλούσιο μείγμα), μπορεί να προκαλέσει επιπλέον κατανάλωση καυσίμου, συσσώρευση άνθρακα και ρύπανση.Από την άλλη πλευρά, εάν υπάρχει πάρα πολύ αέρας (ένα άπαχο μείγμα), ο κινητήρας μπορεί να υπερθερμανθεί ή να καταστραφεί με την πάροδο του χρόνου.Για να αποφευχθεί αυτά τα ζητήματα, το ECU προσαρμόζει συνεχώς πόσο καιρό και πότε τα καύσιμα ψεκασμού καυσίμων, διασφαλίζοντας ότι ο κινητήρας παίρνει το σωστό μίγμα ανάλογα με το αν το αυτοκίνητο επιταχύνει, επιβραδύνει ή μεταφέρει ένα βαρύ φορτίο.

Η διατήρηση της σωστής ισορροπίας αέρα καυσίμων είναι επίσης σημαντική για τη μείωση της ρύπανσης.Εάν το μίγμα είναι σωστό, παρατηρούνται στο ελάχιστο τα επιβλαβή αέρια όπως το μονοξείδιο του άνθρακα (CO), τα οξείδια του αζώτου (NOX) και το άκαυστο καύσιμο (υδρογονάνθρακες).Τα σύγχρονα αυτοκίνητα χρησιμοποιούν ένα σύστημα που ονομάζεται έλεγχος καυσίμου κλειστού βρόχου, όπου το ECU ακούει τους αισθητήρες οξυγόνου στον σωλήνα εξάτμισης και κάνει μικρές αλλαγές για να διατηρήσει το μείγμα καυσίμου ακριβώς δεξιά.Αυτό βοηθά το αυτοκίνητο να πληροί τους αυστηρούς κανόνες ρύπανσης και επίσης να προστατεύει σημαντικά μέρη όπως ο καταλυτικός μετατροπέας, ο οποίος καθαρίζει τα καυσαέρια.Οι νεότερες τεχνολογίες, όπως η άμεση έγχυση καυσίμου και ο μεταβλητός χρονισμός των βαλβίδων, βοηθούν επίσης να καταστεί η καύση καυσίμου πιο αποτελεσματική.Καθώς βελτιώνεται η τεχνολογία αυτοκινήτων, ορισμένα ECU χρησιμοποιούν τώρα την τεχνητή νοημοσύνη και τη μηχανική μάθηση για τον καλύτερο έλεγχο του μίγματος καυσίμου αέρα, οδηγώντας σε καθαρότερο, πιο αποδοτικό και ισχυρότερους κινητήρες.

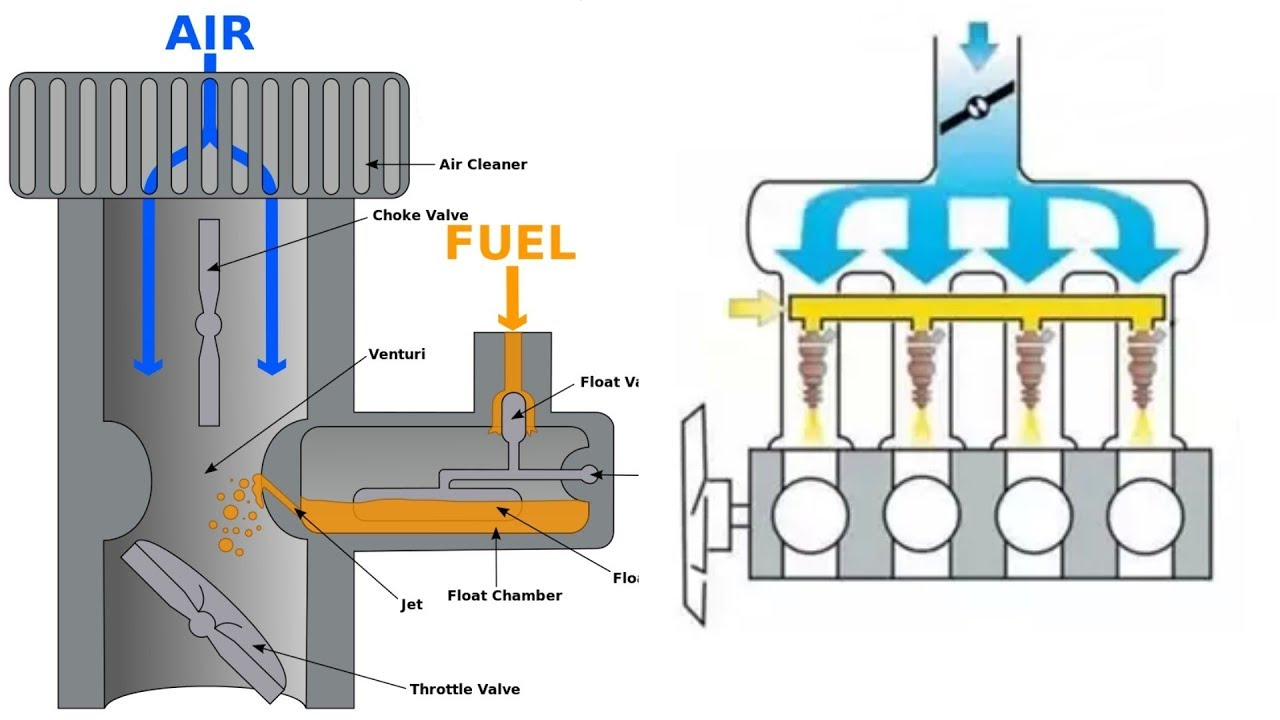

Εικόνα 4. Ρύθμιση μείγματος αέρα καυσίμων

Έλεγχος χρονισμού ανάφλεξης

Το ECU ελέγχει την ακριβή στιγμή που το μπουζί ανάβει το μίγμα καυσίμου-αέρα μέσα στους κυλίνδρους του κινητήρα.Αυτός ο χρόνος είναι πολύ σημαντικός επειδή βοηθά τον κινητήρα να παράγει την μεγαλύτερη ισχύ ενώ χρησιμοποιεί αποτελεσματικά το καύσιμο.Εάν η σπίθα συμβεί πολύ νωρίς ή πολύ αργά, ο κινητήρας μπορεί να μην λειτουργεί ομαλά, γεγονός που μπορεί να οδηγήσει σε χαμηλότερη απόδοση, υψηλότερη κατανάλωση καυσίμου και ακόμη και ζημιά στα μέρη του κινητήρα.Το ECU ρυθμίζει συνεχώς το χρονισμό βασισμένο σε διάφορους παράγοντες, όπως η ταχύτητα του κινητήρα, η θερμοκρασία και πόσο σκληρά ο οδηγός πιέζει το πεντάλ αερίου.Τα σύγχρονα συστήματα χρησιμοποιούν αισθητήρες και έξυπνη τεχνολογία για να κάνουν αυτές τις προσαρμογές, βοηθώντας τον κινητήρα να τρέξει σωστά σε κάθε είδους καταστάσεις οδήγησης, αν το αυτοκίνητο είναι ρελαντί, κρουαζιέρα ή επιτάχυνση.

Ένας από τους κύριους λόγους για τους οποίους ο χρόνος ανάφλεξης είναι τόσο σημαντικός είναι να αποτρέψουμε το χτύπημα του κινητήρα, κάτι που συμβαίνει όταν το μείγμα καυσίμου-αέρα καίει πολύ σύντομα ή ανομοιογενή.Το χτύπημα μπορεί να δημιουργήσει υπερβολική πίεση μέσα στον κύλινδρο, ο οποίος μπορεί να βλάψει σημαντικά μέρη του κινητήρα όπως έμβολα και τοίχους κυλίνδρων.Για να σταματήσει αυτό το να συμβεί, το ECU χρησιμοποιεί ειδικούς αισθητήρες για να ανιχνεύσει το χτύπημα και να ρυθμίσει το χρονισμό για να διατηρήσει τον κινητήρα ασφαλή.Ο σωστός χρόνος ανάφλεξης βοηθά επίσης στη μείωση της ρύπανσης, καθώς ο κακός χρόνος μπορεί να οδηγήσει σε πιο επιβλαβή αέρια που απελευθερώνονται από τον κινητήρα.Με τον προσεκτικό έλεγχο όταν οι πυρκαγιές του μπουζί, το ECU βοηθά τον κινητήρα να τρέχει ομαλά, να διαρκεί περισσότερο και να παραμένει αποδοτικό καύσιμο, ενώ ταυτόχρονα μειώνει τον αντίκτυπό του στο περιβάλλον.

Επεξεργασία δεδομένων αισθητήρα

Η μονάδα ελέγχου του κινητήρα (ECU) συλλέγει συνεχώς πληροφορίες από διαφορετικούς αισθητήρες που παρακολουθούν σημαντικές συνθήκες κινητήρα, όπως το πόσο ανοιχτό το γκάζι είναι ανοιχτό, πόσο γρήγορα λειτουργεί ο κινητήρας και η ποσότητα οξυγόνου στην εξάτμιση.Το ECU χρησιμοποιεί αυτά τα δεδομένα για να λαμβάνει γρήγορες αποφάσεις που διατηρούν τον κινητήρα να λειτουργεί ομαλά.Για παράδειγμα, όταν ο αισθητήρας θέσης πεταλούδας ανιχνεύει μια αλλαγή, το ECU ρυθμίζει την παροχή καυσίμου ώστε να ταιριάζει με την είσοδο του οδηγού, βοηθώντας το αυτοκίνητο να ανταποκριθεί σωστά.Ο αισθητήρας ταχύτητας του κινητήρα βοηθά την έγχυση καυσίμου ελέγχου ECU και το χρονισμό ανάφλεξης, διασφαλίζοντας ότι ο κινητήρας λειτουργεί αποτελεσματικά με διαφορετικές ταχύτητες.Εν τω μεταξύ, ο αισθητήρας οξυγόνου ελέγχει πόσο καλά καίγεται το καύσιμο, έτσι ώστε το ECU να μπορεί να προσαρμόσει το μείγμα καυσίμου αέρα για να βελτιώσει την απόδοση καυσίμου και να μειώσει τη ρύπανση.Αναλύοντας συνεχώς και προσαρμόζοντας αυτούς τους παράγοντες, το ECU βοηθά τον κινητήρα να αποδίδει καλά ενώ εμποδίζει την περιττή φθορά.

Μετά τη συλλογή πληροφοριών από τους αισθητήρες, το ECU κάνει άμεσες αλλαγές για να διατηρήσει τον κινητήρα να λειτουργεί σωστά και να αποφεύγει προβλήματα.Εάν ο αισθητήρας πεταλούδας ανιχνεύσει ότι ο οδηγός πιέζει γρήγορα το πεντάλ του αερίου, το ECU αυξάνει την παράδοση καυσίμου και αλλάζει το χρονοδιάγραμμα ανάφλεξης για να παρέχει τη σωστή ποσότητα ισχύος.Από την άλλη πλευρά, όταν το αυτοκίνητο επιβραδύνεται, το ECU μειώνει την παροχή καυσίμου για να εξοικονομήσει καύσιμα και χαμηλότερες εκπομπές.Εάν ο αισθητήρας οξυγόνου ανιχνεύσει ότι το μείγμα καυσίμου αέρα είναι μη ισορροπημένο, το ECU το ρυθμίζει για να εμποδίσει τον κινητήρα να λειτουργεί άσχημα ή να παράγει υπερβολική ρύπανση.Με τη συνεχή παρακολούθηση και την ανταπόκριση σε δεδομένα αισθητήρων, το ECU διατηρεί τον κινητήρα αξιόπιστο, αποτελεσματικό και φιλικό προς το περιβάλλον.Αυτή η συνεχής επικοινωνία μεταξύ των αισθητήρων και του ECU είναι απαραίτητη για τα σύγχρονα οχήματα, βοηθώντας τους να τρέχουν ομαλά σε όλες τις συνθήκες οδήγησης, μεγιστοποιώντας την απόδοση καυσίμου και τη διάρκεια ζωής του κινητήρα.

Συμπτώματα μιας κακής μονάδας ελέγχου κινητήρα (ECU)

Εάν το ECU δεν λειτουργεί σωστά, το αυτοκίνητό σας μπορεί να έχει προβλήματα με τον τρόπο λειτουργίας του κινητήρα.Η σύλληψη αυτών των ζητημάτων μπορεί να βοηθήσει στην πρόληψη μεγαλύτερης ζημιάς στον κινητήρα και σε άλλα σημαντικά μέρη του οχήματος.

Ασυνήθιστη συμπεριφορά κινητήρα

Εάν ο κινητήρας ενός αυτοκινήτου δεν λειτουργεί ομαλά, θα μπορούσε να σημαίνει ότι υπάρχει πρόβλημα με το ECU.Ένα κοινό σημάδι είναι αργή ή αδύναμη επιτάχυνση, όπου το αυτοκίνητο διαρκεί περισσότερο από το κανονικό για να επιταχύνει ή δεν ανταποκρίνεται καλά όταν πιέζετε το πεντάλ αερίου.Αυτό μπορεί να είναι απογοητευτικό, ειδικά όταν προσπαθείτε να συγχωνευτείτε σε ένα δρόμο ή να περάσετε άλλο όχημα.Ο κινητήρας μπορεί επίσης να αισθάνεται ασθενέστερος συνολικά, αγωνίζεται να διατηρήσει ταχύτητα ή ισχύ.Σε ορισμένες περιπτώσεις, ο κινητήρας μπορεί να σταματήσει, να κλείνει ξαφνικά σε σημάδια στάσης, φανάρια ή ακόμα και κατά την οδήγηση.Ένα άλλο κοινό ζήτημα είναι η λανθασμένη δημιουργία, η οποία αισθάνεται σαν ξαφνικά τσίμπημα ή κουνώντας ενώ το αυτοκίνητο κινείται.Όλα αυτά τα προβλήματα μπορούν να δυσκολεύουν την οδήγηση και μπορεί να σημαίνει ότι το ECU δεν ελέγχει σωστά τον κινητήρα.

Αυτά τα ζητήματα συμβαίνουν συνήθως όταν το ECU δεν διαχειρίζεται σωστά πράγματα όπως έγχυση καυσίμου, χρονισμός ανάφλεξης ή δεδομένα αισθητήρων.Εάν το ECU στέλνει πάρα πολύ ή πολύ μικρό καύσιμο, ο κινητήρας μπορεί να μην λειτουργεί αποτελεσματικά, προκαλώντας τραχιά οδήγηση και απώλεια ισχύος.Εάν ελέγχει λανθασμένα το χρονικό διάστημα σπινθήρων, ο κινητήρας μπορεί να ασχοληθεί με την ανίχνευση ή να τρέξει ανομοιογενή.Επίσης, εάν το ECU παραπλανήσει τα δεδομένα του αισθητήρα, μπορεί να κάνει κακές προσαρμογές στο μείγμα καυσίμου αέρα του κινητήρα, οδηγώντας σε περισσότερα προβλήματα.Αυτά τα ζητήματα όχι μόνο καθιστούν την οδήγηση σκληρότερη, αλλά μπορούν επίσης να σπαταλήσουν καύσιμα και να αυξήσουν τη ρύπανση.Εάν αφεθούν ανεξέλεγκτα, θα μπορούσαν να βλάψουν σημαντικά μέρη του κινητήρα και να οδηγήσουν σε δαπανηρές επισκευές.

Ελέγξτε την ενεργοποίηση του φωτός του κινητήρα

Το φως του κινητήρα ελέγχου (CEL) είναι ένα από τα κύρια σημάδια ότι κάτι στο όχημα μπορεί να είναι λάθος και μπορεί συχνά να συνδεθεί με προβλήματα με τη μονάδα ελέγχου του κινητήρα (ECU).Αυτό το φως προορίζεται να βοηθήσει τους οδηγούς προειδοποιώντας τους όταν το αυτοκίνητο ανιχνεύει ένα ζήτημα, αλλά μερικές φορές, ένα ελαττωματικό ECU μπορεί να προκαλέσει την ανάληψη για λάθος λόγους.Το ECU είναι σαν τον εγκέφαλο του αυτοκινήτου, διαβάζοντας πληροφορίες από διαφορετικούς αισθητήρες και διασφαλίζοντας ότι όλα λειτουργούν ομαλά.Εάν το ECU έχει πρόβλημα, μπορεί να διαβάσει εσφαλμένα αυτές τις πληροφορίες και να στείλει κωδικούς σφάλματος που δεν ταιριάζουν με το πραγματικό ζήτημα.Αυτό μπορεί να κάνει τη διάγνωση του προβλήματος που προκαλεί σύγχυση, επειδή η μηχανική μπορεί να ελέγξει και να αντικαταστήσει τα μέρη που πραγματικά λειτουργούν καλά όταν το πραγματικό ζήτημα είναι με το ίδιο το ECU.

Εάν το CEL παραμείνει για μεγάλο χρονικό διάστημα και δεν υπάρχουν σαφή μηχανικά προβλήματα, αυτό θα μπορούσε να σημαίνει ότι το ECU δεν λειτουργεί σωστά.Κανονικά, το CEL ενεργοποιείται όταν υπάρχει ένα πραγματικό ζήτημα και σε ορισμένες περιπτώσεις μπορεί να αναβοσβήνει αν το πρόβλημα είναι σοβαρό.Αλλά όταν το ECU είναι ελαττωματικό, το φως μπορεί να παραμείνει ακόμη και μετά την επισκευή ή μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί σε τυχαίους χρόνους.Αυτό μπορεί να οδηγήσει σε περιττές διορθώσεις και απογοήτευση εάν δεν βρεθεί η πραγματική αιτία.Για να είστε σίγουροι, εκτελέστε ειδικές δοκιμές στο ECU για να ελέγξετε εάν λειτουργεί σωστά.Εάν το ECU είναι το πρόβλημα, ίσως χρειαστεί να επαναφέρετε, να επαναπρογραμματίσετε ή να αντικατασταθείτε για να βεβαιωθείτε ότι το προειδοποιητικό σύστημα του οχήματος λειτουργεί σωστά ξανά.

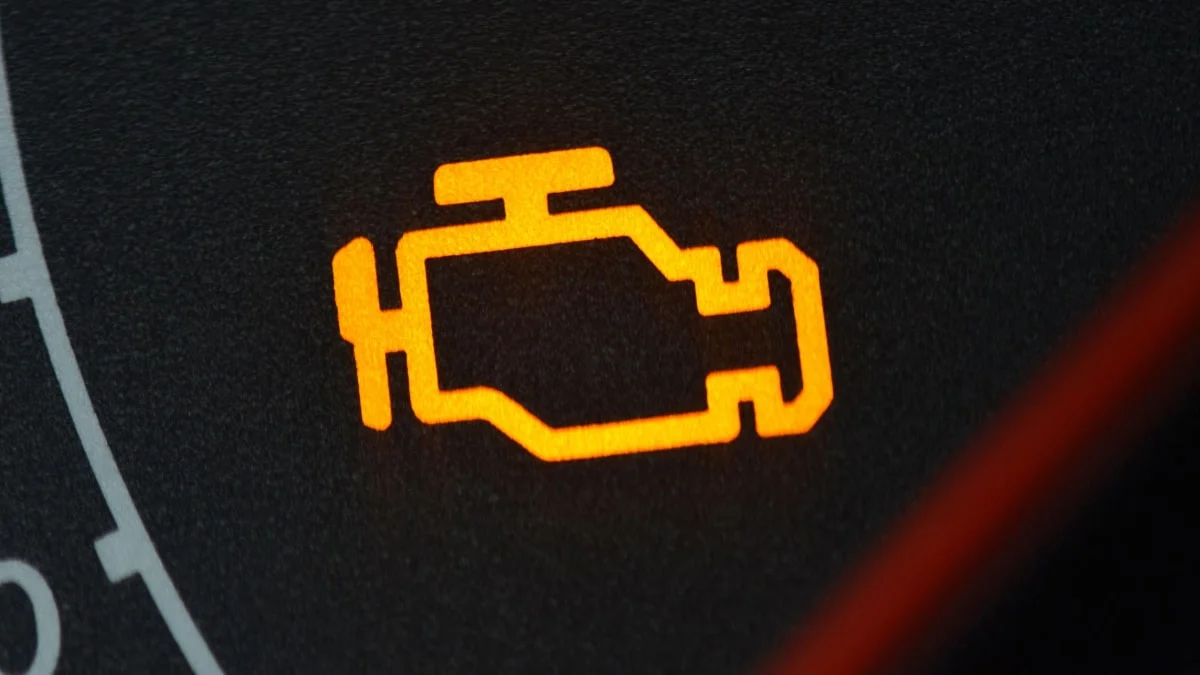

Εικόνα 5. Ελέγξτε το φως του κινητήρα (CEL) και τη διάγνωση ECU

Αυξημένες εκπομπές

Η μονάδα ελέγχου του κινητήρα (ECU) είναι πολύ σημαντική για τον έλεγχο του τρόπου με τον οποίο ένα όχημα καίει καύσιμα και απελευθερώνει εκπομπές.Όταν λειτουργεί σωστά, διατηρεί τη σωστή ισορροπία καυσίμου και αέρα, ώστε ο κινητήρας να λειτουργεί ομαλά και να παράγει λιγότερα επιβλαβή αέρια.Ωστόσο, εάν το ECU δεν λειτουργεί σωστά, μπορεί να αναμειγνύεται πάρα πολύ ή πολύ μικρό καύσιμο με αέρα, προκαλώντας τον κινητήρα να καίει αναποτελεσματικά το καύσιμο.Αυτό μπορεί να οδηγήσει σε αύξηση των επιβλαβών εκπομπών, όπως το μονοξείδιο του άνθρακα και άλλους ρύπους που μολύνουν τον αέρα.Ένα δυσλειτουργικό ECU μπορεί επίσης να κάνει ένα όχημα αποτυγχάνει μια δοκιμή εκπομπών, η οποία απαιτείται σε πολλά μέρη για να βεβαιωθείτε ότι τα αυτοκίνητα πληρούν τα περιβαλλοντικά πρότυπα.Σε ορισμένες περιπτώσεις, ένα ελαττωματικό ECU μπορεί να προκαλέσει παχύ ή σκοτεινό καπνό για να βγει από την εξάτμιση, πράγμα που είναι ένα σημάδι ότι το καύσιμο δεν καίει εντελώς.Αυτό όχι μόνο βλάπτει το περιβάλλον αλλά και επηρεάζει την απόδοση του κινητήρα και μπορεί να οδηγήσει σε δαπανηρές επισκευές εάν αγνοηθεί.

Εάν ένα όχημα αρχίσει να απελευθερώνει περισσότερες εκπομπές από το συνηθισμένο, θα μπορούσε να είναι ένα σημάδι ότι το ECU δεν λειτουργεί όπως θα έπρεπε.Ο οδηγός μπορεί να παρατηρήσει περισσότερο καπνό καυσαερίων, πράγμα που μπορεί να σημαίνει ότι το καύσιμο δεν καίγεται σωστά.Για τα οχήματα ντίζελ, ο μαύρος καπνός συχνά σημαίνει ότι χρησιμοποιείται υπερβολικό καύσιμο, ενώ τα αυτοκίνητα που τροφοδοτούνται με βενζίνη μπορεί να απελευθερώσουν περισσότερες εκπομπές άνθρακα εάν το ECU είναι ελαττωματικό.Οι υψηλές εκπομπές δεν είναι μόνο κακές για το περιβάλλον, μπορούν επίσης να επηρεάσουν την απόδοση καυσίμου και να κάνουν τον κινητήρα σκληρότερα από ό, τι είναι απαραίτητο.Αυτό θα μπορούσε να οδηγήσει σε άλλα προβλήματα, όπως η μειωμένη ισχύς του κινητήρα και το υψηλότερο κόστος καυσίμου.Εάν οι εκπομπές ξαφνικά αυξηθούν, είναι σημαντικό να ελέγξετε το ECU για να διαπιστώσετε εάν προκαλεί το πρόβλημα.Ο καθορισμός των ζητημάτων ECU νωρίς μπορεί να βοηθήσει στην πρόληψη μεγαλύτερων προβλημάτων κινητήρων και να διασφαλιστεί ότι το όχημα λειτουργεί αποτελεσματικά ενώ παραμένει εντός των νόμιμων ορίων εκπομπών.

Πώς λειτουργεί μια μονάδα ελέγχου κινητήρα;

Μια μονάδα ελέγχου κινητήρα (ECU) είναι ο εγκέφαλος ενός σύγχρονου οχήματος, υπεύθυνη για τη διαχείριση της απόδοσης και της απόδοσης του κινητήρα.Συγκεντρώνει συνεχώς τα δεδομένα από διάφορους αισθητήρες και κάνει προσαρμογές για να βελτιστοποιήσει την κατανάλωση καυσίμου, τις εκπομπές και την ισχύ εξόδου.Με την ανάλυση των βασικών εισροών, το ECU εξασφαλίζει ότι ο κινητήρας λειτουργεί ομαλά και με ασφάλεια υπό διαφορετικές συνθήκες οδήγησης.Μια σημαντική είσοδος που οθόνες ECU είναι η ταχύτητα του κινητήρα (RPM).Το ECU χρησιμοποιεί αυτά τα δεδομένα για τον έλεγχο της έγχυσης καυσίμου και του χρονισμού ανάφλεξης, διασφαλίζοντας ότι ο κινητήρας λειτουργεί αποτελεσματικά με διαφορετικές ταχύτητες.Ο σωστός χρόνος βοηθά στη βελτίωση της οικονομίας καυσίμου και αποτρέπει την χτύπημα του κινητήρα, γεγονός που μπορεί να προκαλέσει ζημιά με την πάροδο του χρόνου.Ο αισθητήρας θέσης πεταλούδας λέει στο ECU πόσο ο οδηγός πιέζει τον επιταχυντή.Με βάση αυτές τις πληροφορίες, το ECU ρυθμίζει το μείγμα αέρα και καυσίμου για να παρέχει τη σωστή ισχύ.Εάν ο οδηγός πιέσει σκληρότερα τον επιταχυντή, το ECU αυξάνει την έγχυση καυσίμου για να παραδώσει περισσότερη ισχύ και εάν απελευθερωθεί το γκάζι, μειώνει το καύσιμο για να εξοικονομήσει ενέργεια.

Το ECU βασίζεται επίσης στον αισθητήρα πολλαπλής πίεσης απόλυτης πίεσης (MAP) και στον αισθητήρα θερμοκρασίας αέρα εισαγωγής για να ρυθμίσετε την αναλογία του καυσίμου αέρα.Ο αισθητήρας χάρτη μετρά την πίεση αέρα στην πολλαπλή εισαγωγής, ενώ ο αισθητήρας θερμοκρασίας αέρα εισαγωγής ανιχνεύει τη θερμοκρασία του αέρα.Μαζί, αυτές οι εισροές βοηθούν το ECU να καθορίσει τη σωστή ποσότητα καυσίμου που απαιτείται για αποτελεσματική καύση υπό διαφορετικές συνθήκες καιρού και υψομέτρου.Τέλος, το ECU βελτιώνει την αποτελεσματικότητα και εμποδίζει τη βλάβη του κινητήρα με την ανάλυση του αισθητήρα οξυγόνου και των σημάτων αισθητήρων χτυπήματος.Ο αισθητήρας οξυγόνου ελέγχει τα καυσαέρια για να εξασφαλιστεί ότι το μείγμα καυσίμου καίει σωστά, μειώνοντας τις εκπομπές.Ο αισθητήρας χτυπήματος ανιχνεύει μη φυσιολογικές δονήσεις που προκαλούνται από το χτύπημα του κινητήρα, επιτρέποντας στο ECU να ρυθμίζει το χρονισμό ανάφλεξης και να αποτρέψει τη βλάβη.Με την επεξεργασία όλων αυτών των εισροών, το ECU βοηθά στη διατήρηση του κινητήρα να λειτουργεί ομαλά, βελτιώνοντας την απόδοση, την απόδοση καυσίμου και την αξιοπιστία.

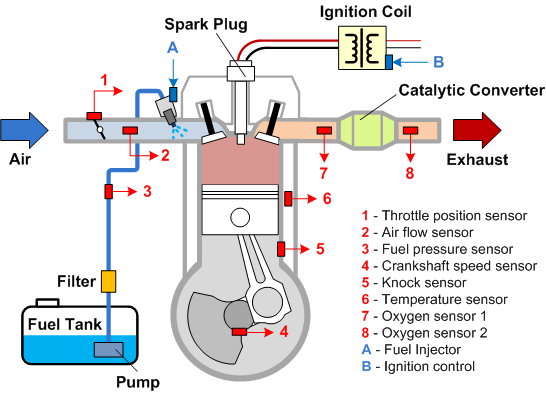

Εικόνα 6. Εισόδους αισθητήρων ECU και σύστημα ελέγχου κινητήρα

Τι είναι ένα πολύμετρο;

Ένα πολύμετρο είναι ένα σημαντικό εργαλείο που χρησιμοποιείται για τον έλεγχο των ηλεκτρικών εξαρτημάτων, όπως μια μονάδα ελέγχου κινητήρα (ECU).Αυτή η συσκευή βοηθά στη μέτρηση διαφορετικών ηλεκτρικών τιμών, καθιστώντας ευκολότερη την εύρεση και την επίλυση προβλημάτων σε ένα ECU ή άλλα ηλεκτρονικά συστήματα.Χωρίς πολύμετρο, η κατανόηση των ηλεκτρικών ζητημάτων θα ήταν πολύ πιο δύσκολη, διότι δίνει σαφείς πληροφορίες σχετικά με τον τρόπο με τον οποίο η ηλεκτρική ενέργεια λειτουργεί σε ένα σύστημα.Τα τρία κύρια πράγματα Ένα μέτρα πολύμετρο είναι η τάση, το ρεύμα και η αντίσταση. Δυναμικό Ελέγχει αν το ECU παίρνει τη σωστή ισχύ, η οποία είναι σημαντική επειδή πάρα πολύ ή πολύ λίγα μπορεί να προκαλέσει προβλήματα. Ρεύμα μας λέει πώς η ηλεκτρική ενέργεια ρέει μέσω του ECU, διασφαλίζοντας ότι όλα λειτουργούν όπως πρέπει. Αντίσταση Βοηθά στην εξεύρεση σπασμένων συνδέσεων ή κατεστραμμένων εξαρτημάτων που θα μπορούσαν να σταματήσουν σωστά το ECU.Η εκμάθηση πώς να χρησιμοποιήσετε ένα πολύμετρο είναι πολύ χρήσιμη για όσους εργάζονται με ηλεκτρικά συστήματα, επειδή καθιστά την αντιμετώπιση προβλημάτων ταχύτερης και ευκολότερης.

Υπάρχουν δύο κύριοι τύποι πολυμετρών: ψηφιακά και αναλογικά. Ψηφιακά πολυμέτρα (DMMS) είναι τα πιο συνηθισμένα επειδή δείχνουν ακριβείς αριθμούς σε μια οθόνη, καθιστώντας τους εύκολο να διαβάσουν και να μειώσουν την πιθανότητα λαθών.Πολλά ψηφιακά πολυμέτρα διαθέτουν χαρακτηριστικά όπως αυτόματα, πράγμα που σημαίνει ότι επιλέγουν αυτόματα τη σωστή ρύθμιση, καθιστώντας τους απλούς στη χρήση ακόμη και για αρχάριους. Αναλογικά πολυμέτρα, από την άλλη πλευρά, έχουν μια βελόνα που κινείται για να δείξει τη μέτρηση.Αυτά είναι χρήσιμα όταν πρέπει να δείτε αλλαγές που συμβαίνουν, όπως όταν τα επίπεδα τάσης ανεβαίνουν και κάτω.Ενώ τα ψηφιακά πολύμετρα είναι καλύτερα για ακριβείς αναγνώσεις, τα αναλογικά πολυμέτρα εξακολουθούν να είναι χρήσιμα για τον έλεγχο των σημάτων που αλλάζουν με την πάροδο του χρόνου.Και οι δύο τύποι έχουν τα δικά τους πλεονεκτήματα και η επιλογή μεταξύ τους εξαρτάται από το τι πρέπει να γίνει η εργασία.

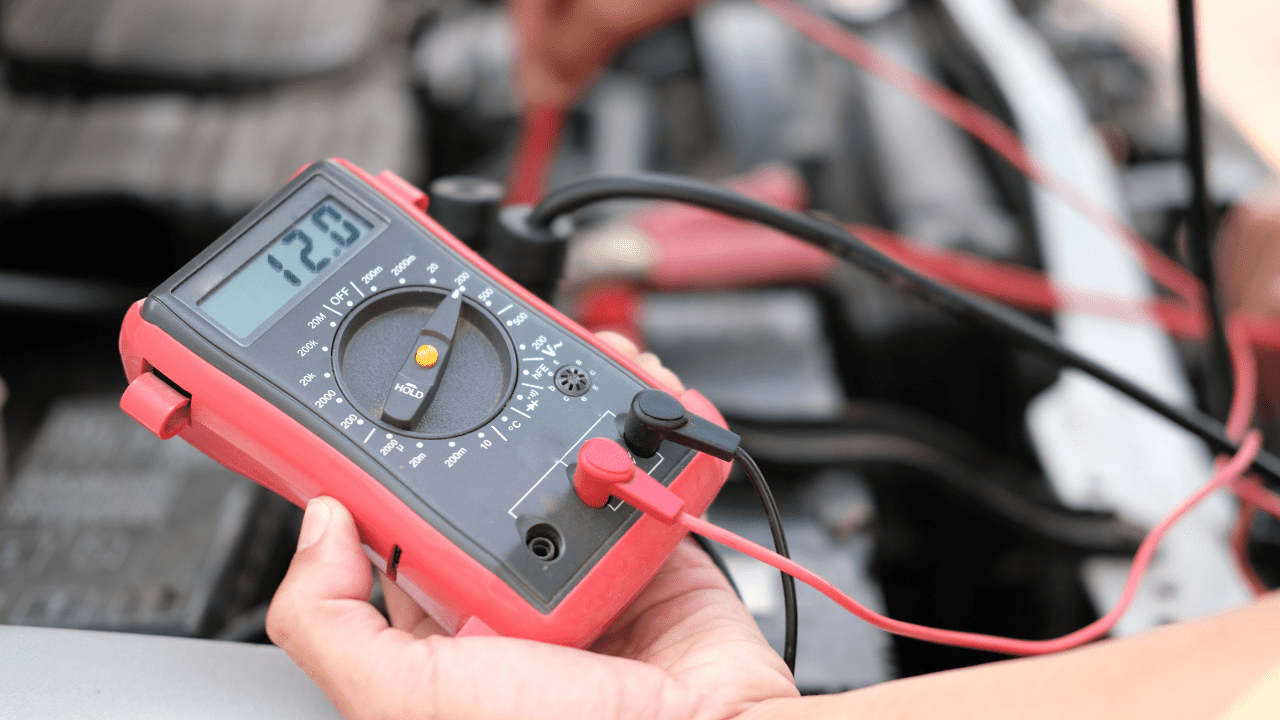

Εικόνα 7. Πολύμετρο

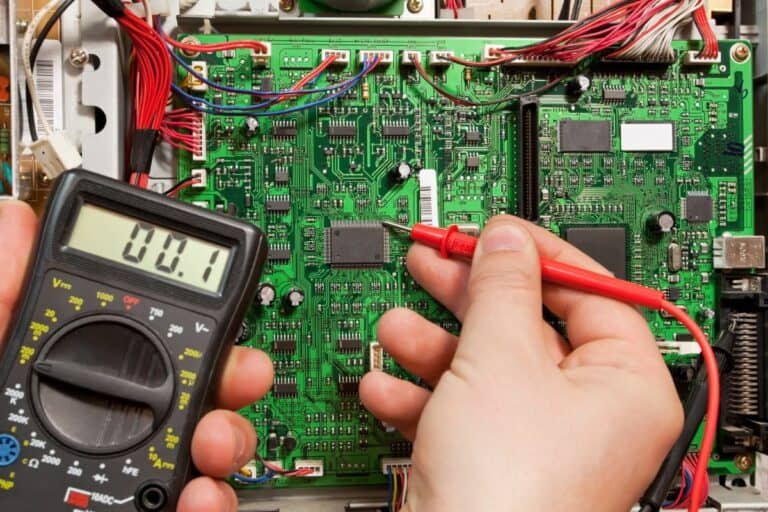

Δοκιμάζοντας ένα ECU με πολύμετρο

Για να ελέγξετε εάν μια μονάδα ελέγχου κινητήρα (ECU) λειτουργεί σωστά με ένα πολύμετρο, ακολουθήστε αυτά τα βήματα:

Βήμα 1: Προετοιμασία για δοκιμές ECU

Απαιτούμενα εργαλεία και εξοπλισμό

• Scanner OBD-II-Ανακάλυψη κωδικών διαγνωστικών προβλημάτων (DTCs) και παρακολουθεί τα δεδομένα.

• Πολύμετρο - Μέτρα Τάση, αντίσταση και συνέχεια στα κυκλώματα ECU.

• Ο παλμογράφος - αναλύει τις ταχύτητες σήματος και τις κυματομορφές.

• Εμπλοκή δοκιμής ECU - Εξασφαλίζει ασφαλείς συνδέσεις για ανίχνευση.

• Διαγνωστικό λογισμικό - επιτρέπει την προηγμένη ανάλυση και παρακολούθηση της ECU.

• Βασικά εργαλεία χειρός - Περιλαμβάνει κατσαβίδια, πένσες και μια υποδοχή για πρόσβαση στους συνδετήρες.

• Προστατευτικά εργαλεία - γυαλιά ασφαλείας και γάντια για προστασία.

Εκτιμήσεις ασφαλείας

• Αποσυνδέστε την μπαταρία - αποτρέπει τα πιθανά βραχυκυκλώματα.

• Ψύξτε το σύστημα - Αποφύγετε τα εγκαύματα από τα καυτά εξαρτήματα.

• Χειριστείτε τα ηλεκτρονικά με προσοχή - αποτρέπει τη στατική ζημιά.

• Ακολουθήστε τις οδηγίες του κατασκευαστή - αναφέρετε πάντα το εγχειρίδιο υπηρεσίας.

• Εργαστείτε σε μια αεριζόμενη περιοχή - εξασφαλίζει καλή κυκλοφορία αέρα.

• Χρησιμοποιήστε τα κατάλληλα εργαλεία - εξασφαλίζει ακριβή διαγνωστικά.

Βήμα 2: Δοκιμή του ECU

Έλεγχος τάσης τροφοδοσίας ECU

Πριν ξεκινήσετε οποιαδήποτε ηλεκτρική εργασία, βεβαιωθείτε ότι το όχημα είναι εντελώς απενεργοποιημένο με την απενεργοποίηση του κινητήρα και της ανάφλεξης.Για να αποφευχθεί τυχαία βραχυκυκλώματα ή πιθανή βλάβη στο ECU, αποσυνδέστε τον αρνητικό (-) ακροδέκτη της μπαταρίας του οχήματος.Στη συνέχεια, εντοπίστε τη μονάδα ελέγχου του κινητήρα (ECU), η οποία είναι συνήθως τοποθετημένη στον κόλπο του κινητήρα, κάτω από τον πίνακα ελέγχου ή κοντά στο διαμέρισμα των γαντιών, ανάλογα με το μοντέλο του οχήματος.Εάν δεν είστε σίγουροι, ανατρέξτε στο εγχειρίδιο εξυπηρέτησης του οχήματος για ακριβή στοιχεία τοποθεσίας.

Για να ξεκινήσετε, ρυθμίστε το πολύμετρο μετατρέποντας τον επιλογέα Λειτουργία τάσης DC.Εάν το πολύμετρο έχει μια ρύθμιση χειροκίνητης εμβέλειας, επιλέξτε 20V Για να μετρήσετε με ασφάλεια τις κοινές τάσεις αυτοκινήτων.Στη συνέχεια, επανασυνδέστε την μπαταρία επανασυνδέοντας το αρνητικό (-) τερματικό για την αποκατάσταση της ενέργειας στο σύστημα.Μόλις συνδεθεί η μπαταρία, προχωρήστε με την τοποθέτηση των καλωδίων πολύμετρο.Συνδέστε το Μαύρος μόλυβδος (αρνητικό) σε ένα καλό σημείο γείωσης, όπως το πλαίσιο του οχήματος ή το αρνητικό τερματικό της μπαταρίας.Στη συνέχεια, συνδέστε το κόκκινο μόλυβδο (θετικό) Στον ακροδέκτη εισόδου ισχύος του ECU, αναφερόμενος στο διάγραμμα καλωδίωσης για να εξασφαλιστεί ότι χρησιμοποιείται ο σωστός ακροδέκτης.Μετά την εξασφάλιση των συνδέσεων, γυρίστε την ανάφλεξη στη θέση ON χωρίς να ξεκινήσετε τον κινητήρα, αυτό επιτρέπει την ρεύμα της ρεύματος στο ECU και επιτρέπει τη μέτρηση της τάσης.Τέλος, ελέγξτε την οθόνη πολύμετρο και σημειώστε τις μετρούμενες μετρήσεις τάσης.

Οι μετρήσεις τάσης θα πρέπει να ταιριάζουν με τα αναμενόμενα επίπεδα ισχύος του ECU, τα οποία είναι συνήθως +12V για την κύρια τροφοδοσία, +5V για ισχύ αισθητήρα και +3.3V για ορισμένα κυκλώματα χαμηλής τάσης.Εάν η μετρούμενη τάση είναι χαμηλότερη από την αναμενόμενη ή λείπει εντελώς, αυτό θα μπορούσε να υποδηλώνει πιθανά προβλήματα με την καλωδίωση, τις ασφάλειες ή την τροφοδοσία του ECU.Μπορεί να είναι απαραίτητη περαιτέρω επιθεώρηση για τη διάγνωση και την επίλυση του προβλήματος.

Εισόδους και εξόδους δοκιμών αισθητήρων

Πριν από τη δοκιμή, είναι σημαντικό να προσδιοριστούν οι αισθητήρες στην απόδοση του κινητήρα.Ένα από τα πιο σημαντικά είναι το Αισθητήρας οξυγόνου (O₂), η οποία παρακολουθεί το επίπεδο οξυγόνου στα καυσαέρια και βοηθά στην προσαρμογή του μείγματος καυσίμου αέρα για βέλτιστη καύση.Ο Αισθητήρας θέσης πεταλούδας (TPS) ανιχνεύει τη θέση της βαλβίδας πεταλούδας, καθορίζοντας πόσο αέρα εισέρχεται στον κινητήρα.Ομοίως, το Μαζικός αισθητήρας ροής αέρα (MAF) μετρά την ποσότητα του αέρα που ρέει στον κινητήρα, επιτρέποντας στο σύστημα να ρυθμίζει ανάλογα την έγχυση καυσίμου.Επιπλέον, διάφορα αισθητήρες θερμοκρασίας, όπως ο αισθητήρας θερμοκρασίας ψυκτικού ψυκτικού και ο αισθητήρας θερμοκρασίας αέρα, βοηθήστε να ρυθμίσετε το χρονισμό του κινητήρα και το μίγμα καυσίμου με βάση τις μετρήσεις θερμοκρασίας.

Για να δοκιμάσετε αυτούς τους αισθητήρες, ξεκινήστε ρυθμίζοντας το πολύμετρο στον κατάλληλο τρόπο με βάση τον τύπο του αισθητήρα που δοκιμάζεται.Για τους αισθητήρες που εξάγουν ένα σήμα τάσης, όπως ο αισθητήρας οξυγόνου (O₂) και ο αισθητήρας θέσης πεταλούδας (TPS), ρυθμίστε το πολύμετρο σε λειτουργία τάσης DC.Για τους αισθητήρες που μετρούν την αντίσταση, όπως οι αισθητήρες θερμοκρασίας, μετατρέψτε το multimeter στη λειτουργία αντίστασης (OHMS).Στη συνέχεια, εντοπίστε τον αισθητήρα και αποσυνδέστε προσεκτικά τον ηλεκτρικό του σύνδεσμο για να διασφαλίσετε ότι η ανάγνωση δεν επηρεάζεται από άλλα εξαρτήματα.Μόλις αποσυνδεθεί, τοποθετήστε τους ανιχνευτές πολύμετρο στους σωστούς ακροδέκτες του αισθητήρα και καταγράψτε την τάση ή την αντίσταση που εμφανίζεται στο πολύμετρο.Τέλος, συγκρίνετε τις μετρούμενες τιμές με τις προδιαγραφές του κατασκευαστή που βρέθηκαν στο εγχειρίδιο εξυπηρέτησης του οχήματος.Εάν οι αναγνώσεις δεν πέσουν έξω από το συνιστώμενο εύρος, ο αισθητήρας μπορεί να είναι ελαττωματικός και να απαιτεί περαιτέρω διάγνωση ή αντικατάσταση.

Οι μετρήσεις του αισθητήρα θα πρέπει να αλλάζουν ως απόκριση σε εξωτερικές εισόδους, υποδεικνύοντας ότι λειτουργούν σωστά.Για παράδειγμα, όταν πιέζετε το γκάζι, η τάση του αισθητήρα θέσης πεταλούδας (TPS) θα πρέπει να αυξηθεί, αντανακλώντας την αλλαγή στη θέση της πεταλούδας.Εάν ένας αισθητήρας δεν ανταποκρίνεται όπως αναμένεται ή παρέχει μια συνεχή ανάγνωση χωρίς παραλλαγές, μπορεί να είναι δυσλειτουργία και να απαιτεί περαιτέρω επιθεώρηση ή αντικατάσταση.

Επαλήθευση σημάτων επικοινωνίας ECU

Για να διασφαλιστεί ότι η μονάδα ελέγχου του κινητήρα (ECU) επικοινωνεί σωστά με το διαγνωστικό σύστημα του οχήματος, ακολουθήστε προσεκτικά αυτά τα βήματα.Για να ξεκινήσετε την επαλήθευση των σημάτων επικοινωνίας ECU, πρώτα, εντοπίστε το OBD-II (διαγνωστικά επί του σκάφους) Θύρα στο όχημα, που συνήθως βρίσκεται κάτω από το ταμπλό κοντά στο κάθισμα του οδηγού.Μόλις τοποθετηθείτε, συνδέστε με ασφάλεια τον σαρωτή OBD-II για να δημιουργήσετε μια σταθερή σύνδεση με το ECU.Στη συνέχεια, γυρίστε το κλειδί ανάφλεξης στη θέση ON χωρίς να ξεκινήσετε τον κινητήρα.Με τον συνδεδεμένο σαρωτή, πρόσβαση στα δεδομένα ECU με πλοήγηση μέσω της διασύνδεσης του σαρωτή.Ανακάλυψη μετρήσεων αισθητήρων, ελέγξτε για αποθηκευμένους κωδικούς προβλημάτων διαγνωστικών (DTC) και αναθεωρήστε άλλες σχετικές πληροφορίες συστήματος για να αξιολογήσετε την κατάσταση επικοινωνίας του ECU.

Εξετάζοντας τα δεδομένα του ECU, επαληθεύστε τις βασικές παραμέτρους για να διασφαλίσετε την κατάλληλη επικοινωνία.Ξεκινήστε ελέγχοντας το RPM κινητήρα (επαναστάσεις ανά λεπτό) Για να επιβεβαιώσετε ότι οι τιμές εμφανίζονται σωστά.Οι απροσδόκητες διακυμάνσεις ή μια μηδενική ανάγνωση μπορεί να υποδηλώνουν ένα ζήτημα επικοινωνίας.Στη συνέχεια, εξετάστε το Θερμοκρασία ψυκτικού Για να διασφαλιστεί ότι ο αισθητήρας θερμοκρασίας παρέχει ακριβή δεδομένα, καθώς οι ασυνήθιστα υψηλές ή χαμηλές αναγνώσεις θα μπορούσαν να σηματοδοτήσουν ένα πρόβλημα.Επιθεωρήστε το Αναγνώσεις αισθητήρων Από εξαρτήματα όπως ο αισθητήρας οξυγόνου, ο αισθητήρας θέσης πεταλούδας και ο αισθητήρας ροής αέρα μάζας για να επιβεβαιώσουν ότι λειτουργούν σωστά.Τέλος, αναθεωρήστε οποιοδήποτε Διαγνωστικοί κωδικοί προβλημάτων (DTCs) Αποθηκεύονται στο ECU, καθώς αυτοί οι κώδικες μπορούν να βοηθήσουν στον εντοπισμό πιθανών δυσλειτουργιών του συστήματος.

Εάν ο σαρωτής OBD-II εμφανίζει λείπει, διαλείπουσα ή λανθασμένα σήματα, είναι σημαντικό να διερευνηθούν πιθανές αιτίες.Ένα κοινό ζήτημα είναι η ελαττωματική καλωδίωση που έχει υποστεί βλάβη, φθαρμένα ή διαβρωμένα καλώδια μπορεί να διαταράξει την επικοινωνία μεταξύ του ECU και του σαρωτή.Επιθεωρήστε προσεκτικά την πλεξούδα καλωδίωσης για τυχόν ορατά σημάδια φθοράς ή ζημιών.Μια άλλη πιθανή αιτία είναι οι χαλαροί σύνδεσμοι.Εάν οι ηλεκτρικοί σύνδεσμοι δεν είναι ασφαλώς στερεωμένοι, μπορεί να προκαλέσουν διαλείπουσα απώλεια σήματος ή αδύναμες συνδέσεις.Βεβαιωθείτε ότι όλοι οι σύνδεσμοι είναι σωστά καθισμένοι και απαλλαγμένοι από βρωμιά ή διάβρωση για να διατηρήσουν σταθερή επικοινωνία με το ECU.

Βήμα 3: Ερμηνεία των αποτελεσμάτων των δοκιμών

Μόλις συγκεντρώσετε δεδομένα δοκιμών, είναι σημαντικό να ερμηνεύσετε με ακρίβεια τα αποτελέσματα.Αυτό το βήμα περιλαμβάνει τη σύγκριση των μετρούμενων τιμών με τις αναμενόμενες κανονικές αναγνώσεις και τον εντοπισμό τυχόν ανωμαλιών που θα μπορούσαν να υποδηλώνουν ένα πρόβλημα.

Αναμενόμενες (κανονικές) αναγνώσεις

Για να λειτουργήσει σωστά ένα σύστημα, ορισμένες τιμές ηλεκτρικών και σήματος πρέπει να εμπίπτουν στο καθορισμένο εύρος του κατασκευαστή.Οι τάσεις τροφοδοσίας πρέπει να ταιριάζουν με τις προδιαγραφές που παρέχονται στο εγχειρίδιο εξοπλισμού.Εάν η τάση είναι σωστή, η τροφοδοσία λειτουργεί σωστά.Τα σήματα αισθητήρων πρέπει επίσης να βρίσκονται εντός του αναμενόμενου εύρους.Για παράδειγμα, ένας αισθητήρας θερμοκρασίας θα πρέπει να ρυθμίζει την έξοδο του καθώς αλλάζει η θερμοκρασία, ενώ ένας αισθητήρας πίεσης πρέπει να ανταποκρίνεται κατάλληλα στις μεταβολές της πίεσης.Εάν το σύστημα βασίζεται στην ψηφιακή επικοινωνία, τα σήματα θα πρέπει να είναι σαφή, χωρίς σφάλματα και χωρίς καμία προειδοποίηση ή δυσλειτουργίας.

Μη φυσιολογικές αναγνώσεις και ζητήματα

Εάν οι μετρούμενες τιμές αποκλίνουν από τις αναμενόμενες περιοχές, αυτό μπορεί να υποδηλώνει ένα πρόβλημα.Ένα κοινό ζήτημα είναι οι παρατυπίες τροφοδοσίας, εάν η τάση είναι πολύ υψηλή ή πολύ χαμηλή, μπορεί να υπάρχει πρόβλημα με την πηγή ενέργειας, την ελαττωματική καλωδίωση ή ένα αποτυχημένο στοιχείο στο κύκλωμα.Μια πλήρης έλλειψη τάσης θα μπορούσε να υποδείξει μια ασφάλιση που έχει εκτοξευθεί, ένα αποσυνδεδεμένο σύρμα ή μια δυσλειτουργική μονάδα ισχύος.Οι αποτυχίες του αισθητήρα είναι ένα άλλο πιθανό ζήτημα, εάν ένας αισθητήρας παρέχει εσφαλμένες αναγνώσεις ή δεν αλλάζει ως απάντηση στις παραλλαγές εισόδου, μπορεί να είναι ελαττωματικό.Επιπλέον, η χαλαρή, διαβρωμένη ή κατεστραμμένη καλωδίωση μπορεί να οδηγήσει σε ανακριβείς μετρήσεις αισθητήρων.Τα σφάλματα επικοινωνίας μπορούν επίσης να προκύψουν εάν τα σήματα είναι διαλείποντα ή εάν εμφανίζονται κωδικοί σφάλματος, ενδεχομένως υποδεικνύοντας προβλήματα με καλωδίωση επικοινωνίας, συνδετήρες ή ECU (μονάδα ηλεκτρονικού ελέγχου).Η κακή γείωση ή η παρεμβολή από άλλα ηλεκτρονικά εξαρτήματα ενδέχεται να διαταράξουν περαιτέρω τα σήματα επικοινωνίας, οδηγώντας σε δυσλειτουργίες του συστήματος.

Προφυλάξεις κατά τη δοκιμή ενός ECU με ένα πολύμετρο

Η δοκιμή μιας μονάδας ελέγχου του κινητήρα (ECU) με ένα πολύμετρο απαιτεί σχολαστική προσοχή στη λεπτομέρεια για να αποτρέψει τη ζημιά στη μονάδα και να εξασφαλίσει ακριβείς αναγνώσεις.Επειδή τα ECU περιέχουν ευαίσθητα ηλεκτρονικά εξαρτήματα, οι ακατάλληλες δοκιμές μπορούν να οδηγήσουν σε δυσλειτουργίες ή ακόμη και μόνιμη αποτυχία.Για να ελαχιστοποιήσετε τους κινδύνους και να αποκτήσετε αξιόπιστα αποτελέσματα, συμμορφώνεστε με τις ακόλουθες κατευθυντήριες γραμμές για την ασφάλεια και τη διαδικαστική κατευθυντήριες γραμμές:

Φορέστε προστατευτικά γάντια

Η ηλεκτροστατική εκκένωση (ESD) μπορεί να βλάψει τα ευαίσθητα εσωτερικά συστατικά ενός ECU, οδηγώντας σε δυσλειτουργίες ή μόνιμη αποτυχία.Για να ελαχιστοποιήσετε αυτόν τον κίνδυνο, φορούν πάντα προστατευτικά, αντι-στατικά γάντια όταν χειρίζεστε τη μονάδα.Αυτά τα γάντια βοηθούν στην αποτροπή της μεταφοράς στατικής ηλεκτρικής ενέργειας από τα χέρια σας σε ευαίσθητα κυκλώματα.Χρησιμοποιώντας ένα αντι-στατικό ιμάντα καρπού που συνδέεται με μια γειωμένη επιφάνεια παρέχει ένα επιπλέον στρώμα προστασίας από τη στατική συσσώρευση.Πέρα από την προστασία ESD, τα γάντια προστατεύουν επίσης τα χέρια σας από βρωμιά, λίπος και πιθανές μολυσματικές ουσίες που θα μπορούσαν να παρεμβαίνουν στις ηλεκτρικές συνδέσεις.Ορισμένα περιβάλλοντα αυτοκινήτων εκθέτουν ECU στη σκόνη, την υγρασία και το πετρέλαιο, τα οποία μπορούν να επηρεάσουν την αγωγιμότητα.Η διατήρηση της μονάδας και των χεριών σας καθαρά εξασφαλίζει πιο ακριβείς αναγνώσεις κατά τη διάρκεια των δοκιμών.

Εκτελέστε μια οπτική επιθεώρηση

Πριν από τη διεξαγωγή ηλεκτρικών δοκιμών, εξετάστε διεξοδικά το ECU και τα περιβάλλοντα συστατικά του για ορατά σημάδια φθοράς ή ζημιών.Ψάξτε για καμένες περιοχές, διάβρωση, σπασμένα καλώδια ή χαλαρά συνδετήρες, καθώς αυτές μπορούν να παρεμβαίνουν στην απόδοση της μονάδας και να οδηγήσουν σε ψευδείς αναγνώσεις.Εάν εντοπιστεί οποιαδήποτε φυσική βλάβη, επισκευάστε ή αντικαταστήσετε τα απαραίτητα εξαρτήματα πριν προχωρήσετε με περαιτέρω δοκιμές.Εκτός από την επιθεώρηση του ίδιου του ECU, ελέγξτε την πλεξούδα καλωδίωσης και τους συνδετήρες για λυγισμένες καρφίτσες ή κακές συνδέσεις.Ένας χαλαρός ή κατεστραμμένος σύνδεσμος μπορεί να οδηγήσει σε διαλείπουσα ζητήματα που μπορεί να είναι λάθος για την αποτυχία του ECU.Η διασφάλιση ότι όλες οι συνδέσεις είναι ασφαλείς και σε καλή κατάσταση θα βοηθήσουν στην παροχή πιο αξιόπιστων διαγνωστικών αποτελεσμάτων.

Επαληθεύστε τη λειτουργικότητα του πολυμέσου

Ένα δυσλειτουργικό πολύμετρο μπορεί να παράγει λανθασμένες αναγνώσεις, οδηγώντας σε λανθασμένη διάγνωση προβλημάτων ECU.Πριν ξεκινήσετε οποιεσδήποτε δοκιμές, επιβεβαιώστε ότι το πολύμετρο σας είναι σε κατάλληλη κατάσταση λειτουργίας.Ξεκινήστε ελέγχοντας τη βαθμονόμησή του, εξασφαλίζοντας ότι έχει οριστεί στη σωστή λειτουργία μέτρησης (τάση, αντίσταση ή συνέχεια).Επιθεωρήστε τους ανιχνευτές δοκιμής για οποιαδήποτε φθορά, ρωγμές ή σπασμένη μόνωση, καθώς οι ελαττωματικοί ανιχνευτές μπορούν να οδηγήσουν σε ανακριβείς αναγνώσεις.Βεβαιωθείτε ότι η μπαταρία του πολυμέτρου έχει επαρκή χρέωση.Μια αδύναμη ή εξαντλημένη μπαταρία μπορεί να επηρεάσει την ακρίβειά της, ενδεχομένως προκαλώντας παραπλανητικά αποτελέσματα.Η εκτέλεση μιας γρήγορης αυτο-δοκιμής, όπως η μέτρηση μιας γνωστής πηγής τάσης, μπορεί να βοηθήσει να διασφαλιστεί ότι το πολύμετρο σας λειτουργεί σωστά πριν το χρησιμοποιήσετε στο ECU.

Απενεργοποιήστε το κλειδί ανάφλεξης

Για την ασφάλεια και την ακρίβεια, απενεργοποιήστε πάντα την ανάφλεξη του οχήματος πριν από τη σύνδεση του πολύμετρο με το ECU, εκτός εάν η συγκεκριμένη διαδικασία δοκιμής απαιτεί διαφορετικά.Η απενεργοποίηση της ανάφλεξης βοηθά στην πρόληψη των ηλεκτρικών κινδύνων, όπως τα βραχυκύκλωμα ή οι ακούσιες υπερχείλισης της ισχύος, γεγονός που θα μπορούσε να βλάψει τόσο το ECU όσο και το πολύμετρο.Ορισμένες διαγνωστικές δοκιμές ενδέχεται να απαιτούν το κλειδί ανάφλεξης να βρίσκεται στη θέση ON ή να εκτελέσει τη θέση για τη μέτρηση των σημάτων ζωντανής τάσης.Σε τέτοιες περιπτώσεις, ακολουθήστε πάντα τις οδηγίες του κατασκευαστή για να αποφύγετε λανθασμένες διαδικασίες δοκιμών.Η αποτυχία να γίνει αυτό θα μπορούσε να οδηγήσει σε παρερμηνεία της κατάστασης του ECU ή ακόμη και να εισαγάγει νέα ζητήματα.

Μην αποσυνδέετε το ECU ενώ τροφοδοτείται

Η αποσύνδεση του ECU ενώ η ισχύς του οχήματος είναι ενεργοποιημένη μπορεί να οδηγήσει σε αιχμές τάσης ή ηλεκτρικές υπερτάσεις, γεγονός που μπορεί να προκαλέσει μη αναστρέψιμη βλάβη στη μονάδα και σε άλλα ηλεκτρονικά συστήματα.Για να αποφευχθεί αυτό, εξασφαλίστε πάντα ότι η ανάφλεξη είναι απενεργοποιημένη πριν αποσυνδέσετε το ECU.Για πρόσθετη ασφάλεια, αποσυνδέστε την μπαταρία του οχήματος εάν το ECU πρέπει να αφαιρεθεί για δοκιμή ή αντικατάσταση.Διακοπές ισχύος Ενώ το ECU είναι λειτουργικό μπορεί επίσης να καταστρέψει τα αποθηκευμένα δεδομένα, οδηγώντας σε πιθανά θέματα επαναπρογραμματισμού.Ορισμένα ECU διατηρούν προσαρμοστικές ρυθμίσεις μνήμης που μπορούν να επαναφέρουν ή να καταστραφούν εάν η ισχύς ξαφνικά χαθεί.Η λήψη κατάλληλων προφυλάξεων συμβάλλει στη διατήρηση της λειτουργικότητας του ECU και αποτρέπει τις περιττές επιπλοκές.

Χρησιμοποιήστε τις σωστές ρυθμίσεις πολυμέσων

Η χρήση λανθασμένων ρυθμίσεων τάσης ή αντίστασης σε ένα πολύμετρο μπορεί να οδηγήσει σε παραπλανητικά αποτελέσματα των δοκιμών ή ακόμη και να βλάψει το ECU.Πάντα να επαληθεύετε ότι το πολύμετρο σας έχει οριστεί στο κατάλληλο εύρος πριν από τη λήψη μετρήσεων.Η επιλογή της λανθασμένης ρύθμισης, όπως η μέτρηση της αντίστασης αντί της τάσης, μπορεί να αποδώσει ανακριβή δεδομένα και ενδεχομένως σύντομα εξαρτήματα.Κατά την ανίχνευση τερματικών ECU, χρησιμοποιήστε φροντίδα για να αποφύγετε τυχαία σορτς.Η επίτευξη των γειτονικών ακίδων ταυτόχρονα μπορεί να δημιουργήσει ακούσιες ηλεκτρικές οδούς, γεγονός που μπορεί να οδηγήσει σε απροσδόκητα σφάλματα ή σφάλματα συστήματος.Πάντα χειρίζεστε προσεκτικά τους ανιχνευτές δοκιμών και βεβαιωθείτε ότι κάνουν σταθερή, απομονωμένη επαφή με τους σωστούς τερματικούς σταθμούς.

Ακολουθήστε τις διαδικασίες δοκιμών ειδικών για τον κατασκευαστή

Κάθε κατασκευαστής οχημάτων σχεδιάζει ECU με συγκεκριμένες διαγνωστικές διαδικασίες, οι οποίες πρέπει να ακολουθηθούν για να εξασφαλιστεί ακριβείς δοκιμές.Αναφέρετε πάντα το εγχειρίδιο υπηρεσίας ή την επίσημη τεκμηρίωση πριν από την εκτέλεση οποιωνδήποτε δοκιμών ECU.Η χρήση μεθόδων γενικής δοκιμής χωρίς διαβούλευση των οδηγιών του κατασκευαστή μπορεί να οδηγήσει σε λανθασμένη διάγνωση, περιττές αντικαταστάσεις μέρους ή ακόμη και ζημιές στο ECU.Οι κατασκευαστές συχνά καθορίζουν τις τιμές τάσης, τις περιοχές αντίστασης και τις συνθήκες δοκιμής για ακριβή αντιμετώπιση προβλημάτων.Ορισμένα ECU απαιτούν επίσης ειδικά εργαλεία ή λογισμικό για την εκτέλεση ορισμένων διαγνωστικών.Ακολουθώντας τις σωστές διαδικασίες όχι μόνο βοηθά στην απόκτηση ακριβών αποτελεσμάτων, αλλά και διασφαλίζει ότι το ECU παραμένει σε βέλτιστη κατάσταση λειτουργίας σε όλη τη διαδικασία δοκιμών.

Σύναψη

Το ECU διαδραματίζει βασικό ρόλο στη διατήρηση του αυτοκινήτου σας ομαλά και αποτελεσματικά.Ελέγχει σημαντικές λειτουργίες του κινητήρα όπως ο χρονισμός των βαλβίδων, τα μίγματα καυσίμου-αέρα και ο χρόνος ανάφλεξης, βοηθώντας το αυτοκίνητό σας να αποδώσει καλύτερα και να χρησιμοποιήσει λιγότερα καύσιμα.Γνωρίζοντας τα σημάδια των προβλημάτων του ECU, όπως η κακή απόδοση του κινητήρα, το φως του κινητήρα ελέγχου που ενεργοποιείται ή η αυξημένη ρύπανση, μπορείτε γρήγορα να εντοπίσετε και να διορθώσετε προβλήματα πριν προκαλέσουν μεγαλύτερα προβλήματα.Με ένα πολύμετρο και τα βήματα που παρέχονται σε αυτόν τον οδηγό, μπορείτε εύκολα να ελέγξετε εάν το ECU λειτουργεί σωστά, εξοικονομώντας χρόνο, χρήματα και αποφεύγοντας μεγαλύτερα προβλήματα κινητήρα.
