EPM7160ELC84-15: φύλλο δεδομένων, χαρακτηριστικά, pinout, προγραμματισμός και εφαρμογές

Αυτός ο οδηγός αφορά το EPM7160ELC84-15, ένα ειδικό τσιπ που βοηθά στην οικοδόμηση προσαρμοσμένων κυκλωμάτων ψηφιακής λογικής.Μπορείτε να το προγραμματίσετε χρησιμοποιώντας μια σύνδεση JTAG και ακόμη και να το ενημερώσετε ενώ είναι ήδη εγκατεστημένο στο σύστημά σας.Έχει επίσης χαρακτηριστικά ασφαλείας για την προστασία του σχεδιασμού σας.Αυτό το άρθρο εξηγεί τα πάντα σχετικά με το τσιπ, συμπεριλαμβανομένης της διάταξης PIN, των χαρακτηριστικών, των χρήσεων και του τρόπου προγραμματισμού.Είτε εργάζεστε σε μηχανήματα, αυτοκίνητα ή εξοπλισμό δικτύου, αυτός ο οδηγός σας βοηθά να καταλάβετε γιατί αυτό το τσιπ είναι χρήσιμο.

Κατάλογος

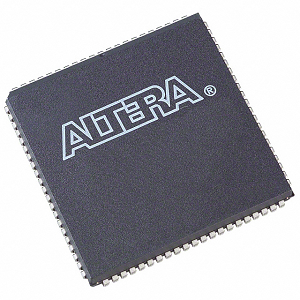

Επισκόπηση EPM7160ELC84-15

Ο EPM7160ELC84-15 είναι μέρος της σειράς CPLDs Max 7000 της Intel, οι οποίες χρησιμοποιούν την προηγμένη αρχιτεκτονική Max της δεύτερης γενιάς της Altera.Αυτές οι συσκευές, κατασκευασμένες με τεχνολογία CMOS υψηλής ποιότητας, είναι προσαρμοσμένες για υλοποιήσεις ψηφιακής λογικής κυκλώματος υψηλής πυκνότητας και υψηλής απόδοσης.Αυτό το μοντέλο διαθέτει 160 μακροκύτταρα και παρέχει περίπου 3.200 χρησιμοποιήσιμες πύλες, ικανοποιώντας τις ανάγκες σύνθετων ψηφιακών συστημάτων.Λειτουργεί σε εφοδιασμό 5V, με τυπική καθυστέρηση pin-to-pin 15 ns, επιτρέποντας ταχύτητες αντεπίθεσης έως 175,4 MHz, εξασφαλίζοντας ταχεία επεξεργασία σήματος και αποτελεσματική απόδοση του συστήματος.Αυτό το CPLD υποστηρίζει τόσο τον προγραμματισμό στο σύστημα και τον επαναπρογραμματισμό μέσω μιας ολοκληρωμένης διασύνδεσης JTAG, η οποία συμμορφώνεται με το IEEE STD.1149.1, ενίσχυση της ευελιξίας και της ευκολίας των ενημερώσεων μετά την εγκατάσταση.Προσφέρει επίσης ένα χαρακτηριστικό Bit Security για την πρόληψη της μη εξουσιοδοτημένης αντιγραφής των δεδομένων διαμόρφωσης, μιας πολύτιμης προσθήκης για την προστασία της πνευματικής ιδιοκτησίας.

Αν ψάχνετε να εξασφαλίσετε ό, τι χρειάζεται η επιχείρησή σας, τώρα είναι η τέλεια στιγμή για να τοποθετήσετε μια μαζική παραγγελία μαζί μας.Είμαστε έτοιμοι να σας βοηθήσουμε να εξοικονομήσετε χρόνο, να μειώσετε το κόστος και να πάρετε ακριβώς αυτό που χρειάζεστε.

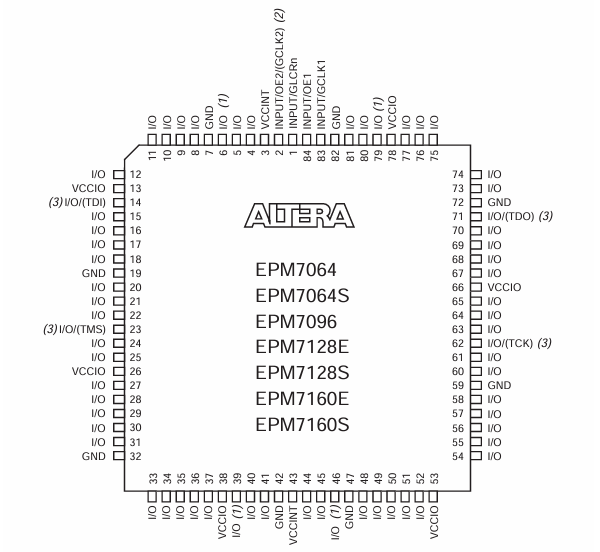

EPM7160ELC84-15 Διάγραμμα pinout

Το διάγραμμα pinout για το EPM7160ELC84-15 Η συσκευή απεικονίζει τη φυσική διάταξη και τη λειτουργικότητα των 84 ακίδων της σε ένα πακέτο PLCC (πλαστικό chip carrier).Το διάγραμμα εμφανίζει μια τετραγωνική διαμόρφωση, όπου κάθε pin έχει εκχωρηθεί μια συγκεκριμένη ετικέτα που υποδεικνύει τη λειτουργία του, όπως I/O (είσοδος/έξοδος), ΑΕΔ (έδαφος), ή VCCIO (Τάση τροφοδοσίας για I/O).Καρφίτσες με την ένδειξη I/O Αντιπροσωπεύετε τις διαμορφώσιμες γραμμές ψηφιακής εισόδου ή εξόδου, οι οποίες χρησιμοποιούνται για τη διασύνδεση με άλλες συσκευές σε ένα κύκλωμα. VCCIO Τάση τροφοδοσίας καρφίτσες στο I/O Banks, ΑΕΔ Οι καρφίτσες παρέχουν την αναφορά εδάφους.Οι ειδικές καρφίτσες λειτουργίας περιλαμβάνουν TDI, TDO, TMS, Tck, που χρησιμοποιούνται για Jtag Προγραμματισμός και δοκιμή σάρωσης ορίων.Επιπλέον, καρφίτσες όπως Είσοδος1/CLK1 και Είσοδος2/CLK2 έχουν οριστεί εισόδους σήματος ρολογιού ή ελέγχου για τον εσωτερικό χρονισμό λογικής.

EPM7160ELC84-15 μοντέλα CAD

EPM7160ELC84-15 Σύμβολο

EPM7160ELC84-15 Αποτύπωμα

EPM7160ELC84-15 3D μοντέλο

EPM7160ELC84-15 Χαρακτηριστικά

• Λογική υψηλής πυκνότητας: Το EPM7160ELC84-15 προσφέρει 160 μακροκύτταρα και περίπου 3.200 χρησιμοποιήσιμες πύλες, καθιστώντας την ιδιαίτερα κατάλληλη για σύνθετα ψηφιακά σχέδια.Αυτή η πυκνότητα επιτρέπει την ενσωμάτωση πολλαπλών λειτουργιών σε μία μόνο συσκευή, διευκολύνοντας τα πιο συμπαγή και αποτελεσματικά σχέδια κυκλώματος.

• Γρήγορη απόδοση: Με μέγιστη καθυστέρηση διάδοσης 15 NS και τη δυνατότητα υποστήριξης συχνότητας λειτουργίας μέχρι 100 MHz, αυτό το CPLD εξασφαλίζει την ταχεία επεξεργασία σήματος και την απόδοση υψηλής ταχύτητας για εφαρμογές ευαίσθητων στο χρόνο.

• Προγραμματισμός στο σύστημα (ISP): Διαθέτει ενσωματωμένο IEEE STD.1149.1 (JTAG) διασύνδεση, η συσκευή υποστηρίζει προγραμματισμό στο σύστημα.Αυτή η δυνατότητα επιτρέπει την προγραμματισμένη και επαναπρογραμματισμένη μετά την εγκατάσταση της συσκευής, παρέχοντας ευελιξία για ενημερώσεις και αλλαγές λειτουργικότητας χωρίς την ανάγκη για φυσική αντικατάσταση.

• Interface Multivolt ™ I/O : Η διεπαφή I/O πολλαπλών I/O υποστηρίζει διάφορες τάσεις λειτουργίας, καθιστώντας τα επίπεδα λογικής CPLD με 5,0 V, 3,3 V και 2,5 V.Αυτή η λειτουργία επιτρέπει τη χρήση της συσκευής σε συστήματα μικτής τάσης, ενισχύοντας την προσαρμοστικότητά της σε διαφορετικά ηλεκτρονικά περιβάλλοντα.

• Ευέλικτη διαμόρφωση I/O: Παρέχει 64 προγραμματιζόμενες ακίδες I/O που προσφέρουν ευέλικτες επιλογές διασύνδεσης.Αυτή η ευελιξία είναι σημαντική για εφαρμογές που απαιτούν μια ποικιλία διαμορφώσεων εισόδου/εξόδου, υποστηρίζοντας ένα ευρύ φάσμα συνδεσιμότητας και λειτουργικότητας.

• Μνήμη βασισμένη στο EEPROM: Χρησιμοποιώντας την τεχνολογία EEPROM για την αποθήκευση διαμόρφωσης, το CPLD μπορεί να επαναπρογραμματιστεί έως και 100 φορές.Αυτή η μη πτητική μνήμη εξασφαλίζει ότι η συσκευή διατηρεί τη διαμόρφωσή της ακόμη και μετά από κύκλους ισχύος για αξιοπιστία και ευκολία συντήρησης.

• Χαρακτηριστικά ασφαλείας: Η συσκευή περιλαμβάνει ένα bit ασφαλείας που εμποδίζει την μη εξουσιοδοτημένη πρόσβαση στην προγραμματισμένη λογική, την προστασία της πνευματικής ιδιοκτησίας και την πρόληψη της παραβίασης, η οποία είναι καλή για εφαρμογές σε ευαίσθητα στην ασφάλεια περιβάλλοντα.

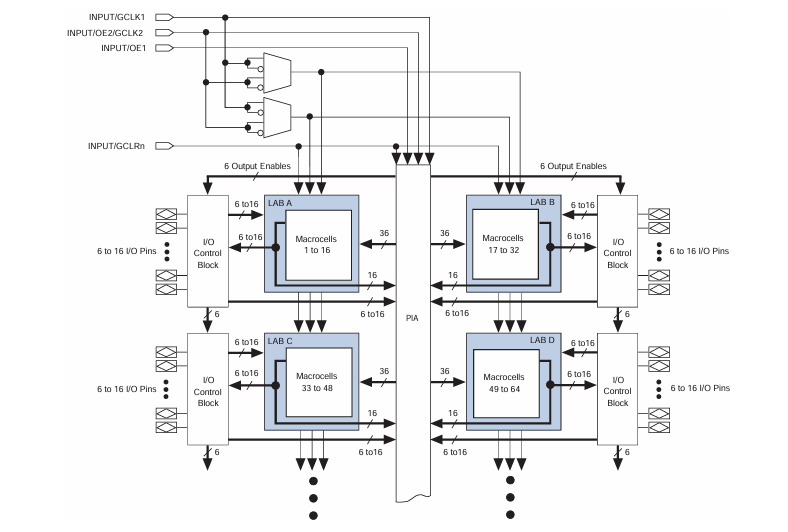

EPM7160ELC84-15 Διάγραμμα μπλοκ

Το μπλοκ διάγραμμα του EPM7160ELC84-15, αντιπροσωπεύει μια καλά δομημένη εσωτερική αρχιτεκτονική που αποτελείται από τέσσερα Λογικά μπλοκ πίνακα (εργαστήρια) επισημασμένος ΕΝΑ, σι, ντο, ρε.Κάθε εργαστήριο περιέχει 16 μακροκύτταρα, κάνοντας συνολικά 64 μακροκύτταρα, που είναι οι μονάδες κατασκευής για τη δημιουργία λογικών λειτουργιών.Αυτά τα μακροκύτταρα μπορούν να εφαρμόσουν συνδυαστική ή καταχωρημένη λογική χρησιμοποιώντας προγραμματιζόμενες διασυνδέσεις και σήματα ελέγχου.Στο κέντρο, το Προγραμματιζόμενη συστοιχία διασύνδεσης (PIA) χρησιμεύει ως σπονδυλική στήλη επικοινωνίας, επιτρέποντας την ευέλικτη δρομολόγηση σημάτων μεταξύ Εργαστήρια και I/O καρφίτσες.Κάθε εργαστήριο συνδέεται με την PIA με 36 γραμμές εισόδου και 16 γραμμές εξόδου, εξασφαλίζοντας υψηλό βαθμό λογικής διασύνδεσης.Γύρω από την περιφέρεια, Μπλοκ ελέγχου I/O Διαχειριστείτε τα σήματα εισόδου και εξόδου, προσφέροντας μεταξύ 6 και 16 ακίδων I/O ανά πλευρά, οι οποίες διασυνδέονται απευθείας με το εξωτερικό σύστημα.Δείχνει επίσης παγκόσμια σήματα ελέγχου όπως το ρολόι (GCLK1, GCLK2), η έξοδος ενεργοποίηση (OE1) και το Clear (GCLRN) που διανέμονται σε όλα τα εργαστήρια για συγχρονισμένο και κεντρικό λογικό έλεγχο.Αυτά τα σήματα μπορούν να δρομολογηθούν μέσω πολυπλέκων για να παρέχουν ευελιξία και αποτελεσματικότητα σχεδιασμού.

EPM7160ELC84-15 Προδιαγραφές

Τύπος	Παράμετρος
Κατασκευαστής	Altera/intel
Σειρά	Max® 7000
Συσκευασία	Σωλήνας
Κατάσταση μέρους	Απηρχαιωμένος
Προγραμματιζόμενος τύπος	Ee pld
Χρόνος καθυστέρησης TPD (1) Max	15 ns
Προμήθεια τάσης - Εσωτερική	4.75V ~ 5.25V
Αριθμός λογικών στοιχείων/μπλοκ	10
Αριθμός μακροκύρων	160
Αριθμός πύλων	3200
Αριθμός I/O	64
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C (ΤΑ)
Τύπος τοποθέτησης	Επιφανειακή βάση
Πακέτο / θήκη	84-LCC (J-Lead)
Πακέτο συσκευών προμηθευτή	84-PLCC (29.31x29.31)
Αριθμός προϊόντος βάσης	EPM7160

Εφαρμογές EPM7160ELC84-15

Βιομηχανικός αυτοματισμός

Στον βιομηχανικό αυτοματισμό, το EPM7160ELC84-15 χρησιμοποιείται για τον έλεγχο της λογικής στους προγραμματιζόμενους λογικούς ελεγκτές (PLCs), τους ελεγκτές κινητήρα και τις διεπαφές αισθητήρων.Η ικανότητά του να χειρίζεται πολύπλοκες λειτουργίες λογικής και γρήγορη μεταγωγή I/O καθιστά ιδανική για εργασίες αυτοματοποίησης που απαιτούν ακριβή έλεγχο και χρονισμό.

Ενσωματωμένα συστήματα

Αυτό το CPLD είναι χρήσιμο σε ενσωματωμένα συστήματα όπου είναι σημαντικά ο χώρος και η απόδοση ενέργειας.Βρίσκει εφαρμογές στη ρομποτική, τις συσκευές Internet of Things (IoT) και τα ηλεκτρονικά στοιχεία καταναλωτικής, όπου η προγραμματισιμότητά της επιτρέπει την προσαρμογή και την προσαρμοστικότητα σε συγκεκριμένες λειτουργικές απαιτήσεις.

Τηλεπικοινωνίες

Η συσκευή χρησιμοποιείται στον εξοπλισμό τηλεπικοινωνιών, όπως δρομολογητές και διακόπτες για τη διαχείριση του χρονοδιαγράμματος, της δρομολόγησης δεδομένων και του χειρισμού των πρωτοκόλλων.Η υψηλής ταχύτητας απόδοσης και η ικανότητά του να λειτουργεί σε διαφορετικά επίπεδα τάσης το καθιστούν κατάλληλο για υποδομή δικτύου που απαιτεί αξιοπιστία και υψηλή απόδοση δεδομένων.

Ηλεκτρονικά αυτοκινήτων

Μέσα στον τομέα της αυτοκινητοβιομηχανίας, το EPM7160ELC84-15 υποστηρίζει εφαρμογές σε συστήματα ψυχαγωγίας, μονάδες ελέγχου σώματος και μονάδες διαχείρισης κινητήρα.Η ευρωστία και η υποστήριξη της CPLD για ένα ευρύ φάσμα τάσεων εισόδου/εξόδου επιτρέπουν την εκτέλεση αξιόπιστα στις απαιτητικές συνθήκες των αυτοκινήτων.

Ιατρικές συσκευές

Το CPLD εφαρμόζεται επίσης στην τεχνολογία ιατρικών συσκευών, ιδιαίτερα σε συστήματα διαγνωστικού εξοπλισμού και παρακολούθησης ασθενών.Τα χαρακτηριστικά ασφαλείας και η σταθερή λειτουργία του υπό διάφορες περιβαλλοντικές συνθήκες εξασφαλίζουν ότι μπορεί να χειριστεί με ασφάλεια και αποτελεσματική την υγειονομική περίθαλψη.

EPM7160ELC84-15 Παρόμοια μέρη

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Βήματα προγραμματισμού

Ο προγραμματισμός του EPM7160ELC84-15, ένα CPLD από τη σειρά Max 7000 της Intel, περιλαμβάνει μια δομημένη διαδικασία για να διασφαλιστεί ότι η συσκευή λειτουργεί σύμφωνα με τις προδιαγραφές.Ακολουθούν τα βήματα που εμπλέκονται στον προγραμματισμό αυτού του CPLD:

1. Εισαγωγή σχεδιασμού: Ξεκινήστε χρησιμοποιώντας μια γλώσσα περιγραφής υλικού (HDL) όπως το VHDL ή το Verilog ή ένα γραφικό σχηματικό εργαλείο σύλληψης για να δημιουργήσετε το σχεδιασμό της ψηφιακής λογικής.Αυτό το αρχικό βήμα θέτει τα θεμέλια για τη λειτουργικότητα που θέλετε να εφαρμόσετε στο CPLD.Χρησιμοποιήστε το λογισμικό σχεδιασμού συμβατό με τη σειρά Max 7000, όπως το Quartus II ή το Max+Plus II της Altera, το οποίο παρέχει εργαλεία για την κωδικοποίηση, την κατάρτιση και την προσομοίωση του σχεδιασμού σας.

2. Συγκέντρωση και προσομοίωση: Συγκεντρώστε το σχέδιό σας για να μεταφράσετε τον κώδικα HDL ή το σχηματικό σε μια δυαδική μορφή που μπορεί να εκτελέσει το CPLD.Αυτό το βήμα ελέγχει επίσης για τυχόν σφάλματα σύνταξης και εξασφαλίζει ότι η λογική πληροί τις απαιτήσεις σχεδιασμού.Προσομοιώστε το σχεδιασμένο σχέδιο για την επικύρωση της λειτουργικότητάς του.Αυτό συνεπάγεται τη λειτουργία δοκιμαστικών περιπτώσεων κατά του σχεδιασμού για να επαληθεύσει τη λογική και το χρονοδιάγραμμα, εξασφαλίζοντας ότι συμπεριφέρεται όπως αναμένεται πριν προγραμματιστεί στη φυσική συσκευή.

3. Ρύθμιση υλικού προγραμματισμού: Συνδέστε το EPM7160ELC84-15 σε κατάλληλο υλικό προγραμματισμού.Αυτό θα μπορούσε να περιλαμβάνει τη δημιουργία μιας διασύνδεσης JTAG με συσκευές όπως το ByteblasterMV, το MasterBlaster ή το USB-Blaster.Βεβαιωθείτε ότι το CPLD είναι σωστά τροφοδοτείται και ρυθμίζεται στη σωστή λειτουργία διαμόρφωσης για προγραμματισμό, συνήθως χρησιμοποιώντας ένα τροφοδοτικό 5.0 V.

4. Διαδικασία προγραμματισμού: Ανοίξτε το λογισμικό προγραμματισμού (όπως ο προγραμματιστής Quartus II) και διαμορφώστε το για να αναγνωρίσει το EPM7160ELC84-15 μέσω της διεπαφής JTAG.Τοποθετήστε το κατάλληλο αρχείο προγραμματισμού (.pof ή .sof) στο λογισμικό.Αυτά τα αρχεία περιέχουν τα δεδομένα σχεδιασμού που είναι απαραίτητα για τη διαμόρφωση του CPLD.Εκτελέστε την εντολή προγραμματισμού εντός του λογισμικού για τη μεταφορά του σχεδιασμού στο CPLD.Παρακολουθήστε τη διαδικασία για τυχόν σφάλματα και επιβεβαιώστε την επιτυχή ολοκλήρωση του προγραμματισμού.

5. Επαλήθευση: Μόλις ολοκληρωθεί ο προγραμματισμός, πραγματοποιήστε μια διαδικασία επαλήθευσης για να διασφαλίσετε ότι το CPLD λειτουργεί σωστά στην προβλεπόμενη εφαρμογή του.Αυτό μπορεί να περιλαμβάνει τη διεξαγωγή δοκιμών οριακής σάρωσης ή δοκιμών λειτουργικότητας εντός του πραγματικού συστήματος όπου εφαρμόζεται το CPLD.Βεβαιωθείτε ότι όλες οι λειτουργίες εκτελούνται όπως έχει σχεδιαστεί και ότι η συσκευή αλληλεπιδρά σωστά με άλλα εξαρτήματα του συστήματος.

EPM7160ELC84-15 Πλεονεκτήματα

Αποδοτικότητα κόστους

Το EPM7160ELC84-15 είναι μια οικονομικά αποδοτική λύση για την ανάγκη σύνθετων δυνατοτήτων λογικής χωρίς την υψηλή τιμή που σχετίζεται με τα νεότερα CPLDs ή FPGAs.Αυτό το καθιστά ελκυστικό για έργα ευαίσθητα στον προϋπολογισμό και για εκπαιδευτικές ή μικρές βιομηχανικές εφαρμογές.

Μη πτητική διαμόρφωση

Χρησιμοποιώντας την τεχνολογία EEPROM, το EPM7160ELC84-15 διατηρεί την προγραμματισμένη διαμόρφωσή της ακόμη και όταν η ισχύς είναι απενεργοποιημένη.Αυτή η μη μεταβλητότητα εξασφαλίζει την αξιοπιστία και τη συνέπεια των συσκευών στην απόδοση μεταξύ των κύκλων ισχύος, εξαλείφοντας την ανάγκη για εξωτερικά μη πτητικά στοιχεία μνήμης.

Ευρύ φάσμα τάσης λειτουργίας

Η συσκευή υποστηρίζει ένα ευρύ φάσμα τάσης λειτουργίας 4,75 V έως 5,25 V, φιλοξενώντας διαφορετικά τροφοδοτικά και εξασφαλίζοντας συμβατότητα τόσο με τα παλαιότερα και τα νεότερα σχέδια του συστήματος.Αυτή η ευελιξία είναι ευεργετική σε περιβάλλοντα μικτής τάσης όπου τα εξαρτήματα του συστήματος μπορεί να μην μοιράζονται τα ίδια πρότυπα επίπεδα τάσης.

Αξιόπιστη απόδοση

Η συσκευή προσφέρει αξιόπιστη απόδοση με καθυστέρηση διάδοσης 15 NS και υποστήριξη για συχνότητες λειτουργίας μέχρι 100 MHz.Αυτό εξασφαλίζει την έγκαιρη και αποτελεσματική επεξεργασία των λογικών λειτουργιών, καθιστώντας την κατάλληλη για εφαρμογές ευαίσθητων στο χρόνο σε τηλεπικοινωνίες, ηλεκτρονικά αυτοκινήτων και συστήματα βιομηχανικού ελέγχου.

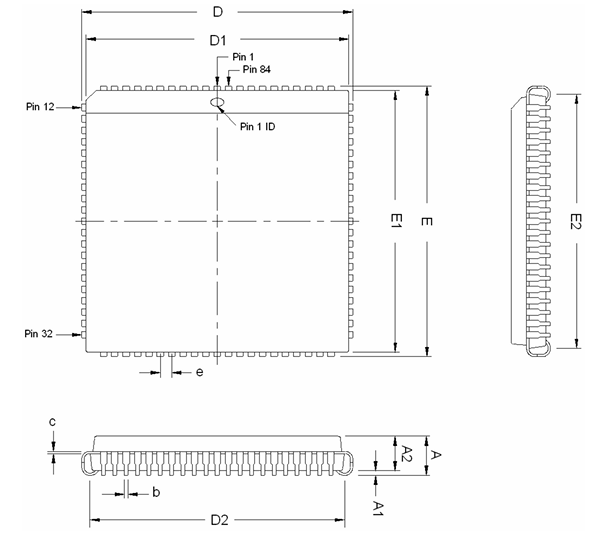

EPM7160ELC84-15 Διαστάσεις συσκευασίας

Πίνακας διαστάσεων περιγράμματος πακέτου

Σύμβολο	Ίντσες
	Min.	Nom.	Μέγιστο.
ΕΝΑ	0,165	0,172	0,18
Α1	0,02	-	-
Α2	Τύπος 0,150
ρε	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
μι	1.185	1.190	1.195
Ε1	1.150	1.154	1.158
Ε2	1.082	1.110	1.138
σι	0,013	-	0,021
ντο	Τύπος 0,008
μι	Τύπος 0,050

Περίγραμμα πακέτων

EPM7160ELC84-15 Κατασκευαστής

Το EPM7160ELC84-15 κατασκευάζεται από Εταιρία Intel, ένας παγκόσμιος ηγέτης στην τεχνολογία ημιαγωγών.Αρχικά αναπτύχθηκε από την Altera, αυτή η CPLD έγινε μέρος του χαρτοφυλακίου προϊόντων της Intel μετά την απόκτηση της Altera το 2015. Από τότε, η Intel συνέχισε να υποστηρίζει τη σειρά Max 7000, συμπεριλαμβανομένης της EPM7160ELC84-15, σύμφωνα με την ομάδα προγραμματιζόμενων λύσεων.Η διαχείριση της Intel εξασφαλίζει ότι η συσκευή επωφελείται από τα προηγμένα πρότυπα παραγωγής τους, τη μακροπρόθεσμη αξιοπιστία και την υποστήριξη τεκμηρίωσης.Αν και τώρα ταξινομείται ως παρωχημένη, η κληρονομιά της Intel σε προγραμματιζόμενες λογικές συσκευές όπως το EPM7160ELC84-15 συνεχίζει να εξυπηρετεί σε κληρονομιά συστήματα και εξειδικευμένες εφαρμογές παγκοσμίως.

Σύναψη

Το EPM7160ELC84-15 είναι ένα εξαιρετικά ικανό CPLD προσαρμοσμένο για μηχανικούς και σχεδιαστές συστημάτων που αναζητούν οικονομικά αποδοτική λογική ενσωμάτωση με ευέλικτη προγραμματισμό.Η μνήμη που βασίζεται σε EEPROM, η γρήγορη καθυστέρηση διάδοσης και η συμβατότητα με τα επίπεδα πολλαπλών τάσης καθιστούν ισχυρή προσαρμογή για διαφορετικά ηλεκτρονικά περιβάλλοντα.Υποστηριζόμενη από την κληρονομιά παραγωγής της Intel και χτίστηκε με χαρακτηριστικά όπως η Compression Multivolt I/O και η JTAG, η συσκευή συνεχίζει να εξυπηρετεί σε κληρονομιά και εξειδικευμένα συστήματα παρά την απαξίωση της.Είτε εργάζεστε σε βιομηχανική αυτοματοποίηση, ενσωματωμένες εφαρμογές ή τηλεπικοινωνίες, το EPM7160ELC84-15 προσφέρει αξιόπιστες επιδόσεις και μακροπρόθεσμη αξία.
