EPF10K30ATC144-1 FPGA: Χαρακτηριστικά, εφαρμογές, προγραμματισμός και εναλλακτικές λύσεις που εξηγούνται

Αυτός ο οδηγός αφορά το EPF10K30ATC144-1, έναν τύπο τσιπ FPGA.Εξηγεί τι είναι το τσιπ, πώς λειτουργεί και πού μπορεί να χρησιμοποιηθεί.Θα μάθετε για τα κύρια χαρακτηριστικά του όπως η ενσωματωμένη μνήμη, τα ευέλικτα λογικά μπλοκ και η υποστήριξη τόσο για τα συστήματα 3.3V και 5V.Δείχνει επίσης τον τρόπο χρήσης του τσιπ σε έργα όπως συστήματα ήχου/βίντεο, βιομηχανικές μηχανές και ιατρικές συσκευές.Περιλαμβάνει οδηγίες ρύθμισης βήμα προς βήμα, συγκρίσεις μέρους και εργαλεία σχεδιασμού για να σας βοηθήσουμε να κατανοήσετε και να συνεργαστείτε εύκολα με αυτό το FPGA.

Κατάλογος

Ποιο είναι το EPF10K30ATC144-1;

Ο EPF10K30ATC144-1 είναι μέλος της οικογένειας Flex10K FPGA, που έχει σχεδιαστεί για να παρέχει ενσωματωμένη προγραμματιζόμενη λογική με μέτρια πολυπλοκότητα και υψηλή ευελιξία.Χτισμένο με τη χρήση τεχνολογίας SRAM 0,3 micron, αυτή η συσκευή υποστηρίζει περίπου 30.000 χρησιμοποιήσιμες πύλες και περιλαμβάνει 1.728 λογικά στοιχεία που οργανώνονται σε μπλοκ λογικής συστοιχίας (LABS).Λειτουργεί στο 3,3V.Η έκδοση ταχύτητας -1 προσφέρει σχετικά γρήγορη λειτουργία, με βασικές συχνότητες μέχρι περίπου 166 MHz.Η συσκευή ενσωματώνει ενσωματωμένα μπλοκ συστοιχίας (EABS) για μνήμη on-chip, τα οποία ενισχύουν τις λειτουργίες χειρισμού και ελέγχου δεδομένων σε ενσωματωμένα σχέδια.Χρησιμοποιείται ευρέως στον βιομηχανικό έλεγχο, τις επικοινωνίες και τα ενσωματωμένα συστήματα, παρέχει μια προγραμματιζόμενη λύση με ισχυρή υποστήριξη εισόδου/εξόδου και επαρκή λογική ικανότητα για ένα ευρύ φάσμα εφαρμογών μεσαίου επιπέδου.Η οικογένεια Flex10k ήταν μία από τις πρώτες γραμμές FPGA για να συνδυάσει τη λογική που βασίζεται σε SRAM και τα ενσωματωμένα μπλοκ RAM, παρέχοντας κλιμακούμενες επιλογές από 10k σε πάνω από 200k πύλες συστήματος.Με συμβατά με TTL I/OS και ενσωματωμένα μπλοκ μνήμης, οι συσκευές Flex10K προσφέρουν έναν ισορροπημένο συνδυασμό λογικής πυκνότητας, ενσωμάτωσης και απόδοσης για παλαιότερα οικοσυστήματα σχεδιασμού.

Ψάχνετε για EPF10K30ATC144-1;Επικοινωνήστε μαζί μας για να ελέγξετε το τρέχον απόθεμα, το χρόνο παράδοσης και την τιμολόγηση.

EPF10K30ATC144-1 CAD Μοντέλα

EPF10K30ATC144-1 σύμβολο

EPF10K30ATC144-1 Αποτύπωμα

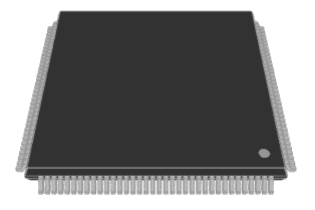

EPF10K30ATC144-1 3D μοντέλο

Χαρακτηριστικά EPF10K30ATC144-1

• Αρχιτεκτονική υψηλής πυκνότητας

Το EPF10K30ATC144-1 είναι κατασκευασμένο χρησιμοποιώντας την αρχιτεκτονική Flex 10K της Altera, προσφέροντας έως και 69.000 πύλες συστήματος και 1.728 λογικά στοιχεία (LES).Αυτά τα λογικά στοιχεία χρησιμεύουν ως δομικά στοιχεία για την εφαρμογή λογικών λειτουργιών και ψηφιακών σχεδίων.Αυτή η υψηλή λογική πυκνότητα υποστηρίζει μέτρια πολύπλοκα ψηφιακά συστήματα, όπως μηχανές κατάστασης, μικρούς επεξεργαστές και λογική ελεγκτή σε ένα μόνο τσιπ.

• Ενσωματωμένα μπλοκ πίνακα (EAB)

Αυτή η συσκευή περιλαμβάνει πολλαπλά ενσωματωμένα μπλοκ πίνακα, παρέχοντας περίπου 12,3 kilobits μνήμης RAM.Κάθε EAB προσφέρει 2.048 bits που μπορούν να ρυθμιστούν ως RAM ή ROM, υποστηρίζοντας πλάτη bit έως 256. Αυτά τα μπλοκ επιτρέπουν γρήγορη και ευέλικτη ενσωμάτωση μνήμης μέσα στο FPGA χωρίς να καταναλώνουν λογικά στοιχεία, καθιστώντας το ιδανικό για buffering, πίνακες αναζήτησης και αποθήκευση μικρών δεδομένων μέσα στο τσιπ.

• Αναδιαμορφώσιμη λογική βασισμένη σε SRAM

Η EPF10K30ATC144-1 χρησιμοποιεί την τεχνολογία SRAM για την προγραμματιζόμενη λογική της.Αυτό σημαίνει ότι μπορεί να επαναπρογραμματιστεί ένα απεριόριστο αριθμό φορές, το οποίο είναι πολύτιμο κατά τη διάρκεια των πρωτοτύπων και των αναβαθμίσεων του συστήματος.Μπορείτε να δοκιμάσετε, να τροποποιήσετε και να επαληθεύσετε τη λειτουργικότητα του κυκλώματος πολλές φορές πριν από την τελική ανάπτυξη.

• 3.3V Λειτουργία πυρήνα με 5V ανεκτικό I/O

Αυτό το FPGA λειτουργεί με τροφοδοσία 3,3V για εσωτερική λογική, αλλά υποστηρίζει 5V ανθεκτικές σε ακίδες I/O.Αυτή η συμβατότητα διπλής τάσης διασφαλίζει ότι η συσκευή μπορεί να διασυνδέεται με ασφάλεια με τα στοιχεία Legacy 5V, διατηρώντας παράλληλα τη σύγχρονη απόδοση ισχύος χαμηλής τάσης για τις βασικές λειτουργίες.Απλοποιεί τα σχέδια του συστήματος μικτής τάσης χωρίς να χρειάζονται μετατοπιστές επιπέδου.

• ΧΡΗΣΙΜΟΠΟΙΗΣΗ Υψηλής ταχύτητας

Η συσκευή υποστηρίζει συχνότητες λειτουργίας μέχρι 166,67 MHz, επιτρέποντας την ταχεία επεξεργασία δεδομένων και το χειρισμό σήματος σε εφαρμογές κρίσιμης σημασίας.Αυτή η υψηλή μέγιστη συχνότητα καθιστά το EPF10K30ATC144-1 κατάλληλο για συστήματα ελέγχου υψηλής ταχύτητας, επικοινωνίες και ενσωματωμένες υπολογιστικές εργασίες.

• Λειτουργία αναμονής χαμηλής ισχύος

Το FPGA διαθέτει χαμηλή στατική κατανάλωση ενέργειας, με ρεύμα αναμονής τυπικά μικρότερο από 0,5 MA.Αυτό επιτρέπει τη χρήση της συσκευής σε εφαρμογές ευαίσθητου στην ενέργεια, όπου η ισχύς της αδράνειας πρέπει να ελαχιστοποιηθεί, όπως φορητά όργανα ή συστήματα με τρόπους εξοικονόμησης ενέργειας.

• Εμπορική θερμοκρασία

Έχει βαθμολογηθεί για ένα εύρος θερμοκρασίας 0 ° C έως +70 ° C, προσαρμόζοντας τυποποιημένα εμπορικά περιβάλλοντα.Αυτό εξασφαλίζει αξιόπιστη λειτουργία σε τυπικές εσωτερικές συνθήκες χωρίς να απαιτεί προδιαγραφές θερμοκρασίας βιομηχανικής ποιότητας.

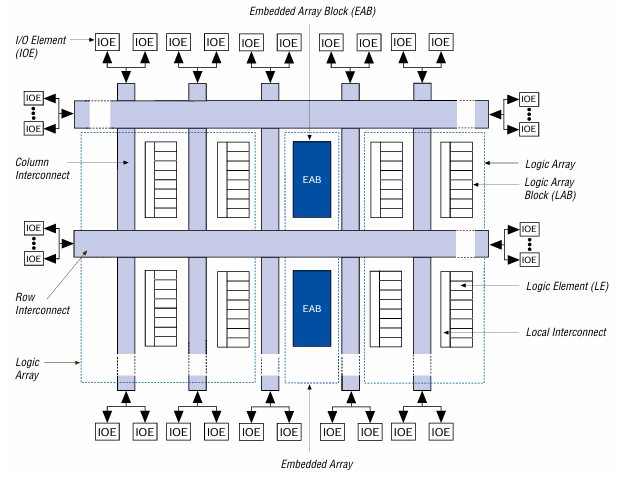

Flex 10K Διάγραμμα μπλοκ συσκευής

Το διάγραμμα αντιπροσωπεύει την εσωτερική αρχιτεκτονική μιας συσκευής Flex 10K FPGA, συγκεκριμένα του EPF10K30ATC144-1.Στον πυρήνα της συσκευής υπάρχει ο ενσωματωμένος πίνακας, ο οποίος αποτελείται από δύο κύριους τύπους εξαρτημάτων: μπλοκ πίνακα λογικών (LABS) και ενσωματωμένα μπλοκ πίνακα (EABS).Τα εργαστήρια αποτελούνται από πολλαπλά λογικά στοιχεία (LES) που χειρίζονται λειτουργίες λογικής γενικής χρήσης.Κάθε LE συνδέεται μέσω μιας τοπικής διασύνδεσης, επιτρέποντας την ευέλικτη εφαρμογή λογικής στο εργαστήριο.

Το περιβάλλον των εργαστηρίων είναι τα ενσωματωμένα μπλοκ συστοιχίας (EABS), που εμφανίζονται σε σκούρο μπλε.Αυτά είναι μπλοκ μνήμης υψηλής πυκνότητας που χρησιμοποιούνται για λειτουργίες όπως RAM ή ROM, επιτρέποντας την επεξεργασία δεδομένων ενσωματωμένων δεδομένων ή το buffering απευθείας εντός του υφάσματος FPGA.Οι διασυνδέσεις της στήλης και της σειράς επιτρέπουν την επικοινωνία μεταξύ εργαστηρίων, EABS και στοιχείων εισόδου/εξόδου (IOOS) τοποθετημένα γύρω από την περίμετρο του τσιπ.Αυτές οι διασυνδέσεις υποστηρίζουν σύνθετες διαδρομές δρομολόγησης και είναι σημαντικές για τη ροή δεδομένων σε διαφορετικά τμήματα λογικής.

Κάθε IOE συνδέει την εσωτερική λογική σε εξωτερικές ακίδες, επιτρέποντας στη συσκευή να διασυνδέεται με άλλα εξαρτήματα του συστήματος.Η δομή είναι αρθρωτή και συμμετρική, προσφέροντας αποτελεσματική διάταξη για δρομολόγηση και επεκτασιμότητα.Στο EPF10K30ATC144-1, αυτή η διάταξη επιτρέπει ένα ισορροπημένο μείγμα προγραμματιζόμενης λογικής και ενσωματωμένης μνήμης, ιδανική για ψηφιακά συστήματα μεσαίας πολυπλοκότητας που χρειάζονται γρήγορο χειρισμό δεδομένων και ευέλικτη λογική διαμόρφωση.

EPF10K30ATC144-1 Προδιαγραφές

Τύπος	Παράμετρος
Κατασκευαστής	Altera/intel
Σειρά	Flex-10ka®
Συσκευασία	Ογκος
Κατάσταση μέρους	Ενεργός
Αριθμός εργαστηρίων/CLB	216
Αριθμός I/O	102
Τάση - προμήθεια	3V ~ 3.6V
Τύπος τοποθέτησης	Επιφανειακή βάση
Θερμοκρασία λειτουργίας	0 ° C ~ 70 ° C (ΤΑ)
Πακέτο / θήκη	144-LQFP
Πακέτο συσκευών προμηθευτή	144-TQFP (20x20)
Αριθμός προϊόντος βάσης	EPF10K30

Εφαρμογές EPF10K30ATC144-1

Ψηφιακή επεξεργασία ήχου / βίντεο

Το EPF10K30ATC144-1 είναι κατάλληλο για εργασίες επεξεργασίας ήχου και βίντεο λόγω των ενσωματωμένων μπλοκ συστοιχίας (EABS) που παρέχουν μνήμη RAM.Αυτή η λειτουργία επιτρέπει τη διαμόρφωση, την προσωρινή αποθήκευση και τη χειραγώγηση δεδομένων απευθείας στο FPGA.Πολλοί συχνά χρησιμοποιούν αυτό το FPGA για να χειριστούν την αποκωδικοποίηση ροής ήχου, τον χειρισμό των εικονοστοιχείων ή τον χρονισμό διασύνδεσης ψηφιακού βίντεο.Η μέτρια λογική χωρητικότητα και η ευελιξία I/O επιτρέπουν την ενσωμάτωση με τους κωδικοποιητές, τους ελεγκτές χρονισμού και τη λογική συγχρονισμού σε συστήματα πολυμέσων.

Βιομηχανικά συστήματα ελέγχου

Στη βιομηχανική αυτοματοποίηση, το EPF10K30ATC144-1 μπορεί να χρησιμεύσει ως κεντρικός ελεγκτής ή έξυπνη διεπαφή I/O.Η προγραμματιζόμενη λογική του υποστηρίζει την εφαρμογή κρατικών μηχανών, διασυνδέσεων αισθητήρων, απόκτησης δεδομένων και πρωτοκόλλων σειριακής επικοινωνίας όπως το SPI ή το RS-485.Η διαθεσιμότητα μνήμης RAM και μεγάλου αριθμού I/O καθιστά κατάλληλο για τη διαχείριση πολλαπλών σημάτων ελέγχου σε προγραμματιζόμενους λογικούς ελεγκτές (PLCs), κινητικές μονάδες ή ρομποτικά υποσυστήματα.

Ιατρικός εξοπλισμός

Οι ιατρικές συσκευές απαιτούν ακριβή, αναδιαμορφώσιμη λογική για την αντιμετώπιση εξειδικευμένων ροών δεδομένων.Αυτό το FPGA μπορεί να χρησιμοποιηθεί για την προετοιμασία, το φιλτράρισμα και την επεξεργασία των αναλογικών εισόδων αισθητήρων σε εφαρμογές όπως τα συστήματα ECG, υπερήχων ή απεικόνισης.Η προβλέψιμη καθυστέρηση και ο ευέλικτος προγραμματισμός του καθιστούν ιδανικό για την ενσωμάτωση των ιδιόκτητων αλγορίθμων ή των βημάτων προεπεξεργασίας δεδομένων πριν από τον περαιτέρω μικροελεγκτή ή τον χειρισμό DSP.

Ηλεκτρονικά αυτοκινήτων και αεροδιαστημικής

Στα μονάδες ελέγχου αυτοκινήτων, αεροδιαστημικής και αεροδιαστημικής, το EPF10K30ATC144-1 χρησιμοποιήθηκε συνήθως για τους αισθητήρες διασύνδεσης, τη διαχείριση των διαγνωστικών ή την εφαρμογή πρωτοκόλλων επικοινωνίας.Ο επαναπρογραμματιστός χαρακτήρας του επιτρέπεται να προσαρμόσει τη λογική μετά την ανάπτυξη ή κατά τη διάρκεια της επικύρωσης του συστήματος.Η ευελιξία I/O του τμήματος το κατέστησε ικανό να γεφυρώνει μεταξύ των λεωφορείων Legacy και των σύγχρονων συστημάτων επικοινωνίας, διατηρώντας παράλληλα τη σταθερότητα σε τραχιά περιβάλλοντα.

Συστήματα επικοινωνίας και δικτύωσης

Χάρη στην ικανότητά του να εφαρμόζει προσαρμοσμένα σειριακά πρωτόκολλα και λογική φιλτραρίσματος δεδομένων, το EPF10K30ATC144-1 βρήκε τη χρήση σε συστήματα τηλεπικοινωνιών Legacy και backplanes δικτύωσης.Η ενσωματωμένη μνήμη RAM υποστηρίζει την ανάλυση της κεφαλίδας buffering και του πακέτου, ενώ τα λογικά μπλοκ μπορούν να εφαρμόσουν κανόνες μεταγωγής ή ελέγχους ισοτιμίας.Ενεργούσε ως λογικό στοιχείο κόλλας, συμβάλλοντας στην ενσωμάτωση των επεξεργαστών, των διακοπτών και των διαδρομών σήματος στην επικοινωνιακή υποδομή.

EPF10K30ATC144-1 Παρόμοια μέρη

• EPF10K30AQI208-3

Το EPF10K30AQI208-3 είναι μια ισχυρή εναλλακτική λύση στο EPF10K30ATC144-1, προσφέροντας τον ίδιο αριθμό λογικών στοιχείων (1.728 LES) και ενσωματωμένη μνήμη (~ 12.3 kbit) αλλά με μεγαλύτερο πακέτο QFP 208 PIN.Αυξάνει τον αριθμό των διαθέσιμων ακίδων εισόδου/εξόδου σε 147, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν περισσότερες εξωτερικές συνδέσεις.Με βαθμολογία βιομηχανικής ποιότητας -3 ταχύτητας, εκτελεί αξιόπιστα σε ευρύτερο εύρος θερμοκρασίας -40 ° C έως +85 ° C.Αυτό το καθιστά κατάλληλο για ισχυρά περιβάλλοντα σε τηλεπικοινωνίες, συστήματα ελέγχου και τραχιά βιομηχανικές εγκαταστάσεις.Το εκτεταμένο εύρος I/O και το εύρος λειτουργίας του καθιστούν μια πρακτική αναβάθμιση για σχέδια που ξεπερνούν τη διαμόρφωση TQFP των 144 ακίδων.

• EPF10K30AQI240-3

Το EPF10K30AQI240-3 είναι ένα άλλο συμβατό FPGA στην οικογένεια Flex 10K, προσφέροντας υψηλότερη πυκνότητα I/O με πακέτο QFP 240 PIN και 189 ακίδες I/O.Όπως το ATC144-1, διατηρεί 1.728 λογικά στοιχεία και 12,3 kbit ενσωματωμένου RAM.Η βαθμολογία -3 ταχύτητας διασφαλίζει συνεπείς επιδόσεις στις βιομηχανικές θερμοκρασίες, καθιστώντας την αξιόπιστη επιλογή για συστήματα με ευρείες περιβαλλοντικές διακυμάνσεις.Είναι κατάλληλο για εφαρμογές υψηλού επιπέδου, όπως σύνθετους πίνακες ελέγχου, ενσωματωμένα συστήματα βίντεο και διεπαφές υπολογιστών κληρονομιάς.

• EPF10K30AQC240-3

Το EPF10K30AQC240-3 παρέχει επίσης 189 καρφίτσες I/O σε διάταξη QFP 240 ακίδων και διατηρεί την πυρήνα αρχιτεκτονικής των 1.728 LES και ~ 12 kbit on-chip ram.Αν και τώρα αναφέρεται ως παρωχημένη, παραμένει μια βιώσιμη αντικατάσταση σε συστήματα όπου απαιτούνται το μηχανικό αποτύπωμα και το σήμα του 240 ακίδων QFP.Είναι λειτουργικά πανομοιότυπο με το AQI240-3 αλλά συνήθως χρησιμοποιείται σε εφαρμογές εμπορικής θερμοκρασίας.Αυτό το μέρος είναι πολύτιμο για τη συντήρηση υλικού κληρονομιάς, ειδικά όταν απαιτείται η μηχανική συμβατότητα με τη διάταξη των 240 ακίδων και η προμήθεια νέων σχεδίων δεν είναι εφικτή.

EPF10K30ATC144-1 Βήματα προγραμματισμού

1. Δημιουργήστε και καταρτίστε το σχέδιο

Ξεκινήστε σχεδιάζοντας την ψηφιακή σας λογική χρησιμοποιώντας ένα HDL όπως το VHDL ή το Verilog.Χρησιμοποιήστε εργαλεία λογισμικού όπως το ALTERA QUARTUS II ή το MAX+PLUS II για να δημιουργήσετε το έργο.Μόλις ολοκληρωθεί ο σχεδιασμός σας, συντάξτε το για να δημιουργήσετε αρχεία προγραμματισμού.Θα λάβετε ένα αρχείο .SOF για τη διαμόρφωση JTAG που βασίζεται σε SRAM και ένα αρχείο .poF εάν θέλετε να προγραμματίσετε ένα σειριακό EEPROM για φόρτωση power-up.

2. Επιλέξτε τη μέθοδο διαμόρφωσης

Υπάρχουν δύο κύριοι τρόποι διαμόρφωσης του EPF10K30ATC144-1.Για προσωρινό προγραμματισμό κατά τη διάρκεια της δοκιμής ή της ανάπτυξης, χρησιμοποιήστε τη διαμόρφωση JTAG με το αρχείο .sof.Για μόνιμη ή αυτόματη διαμόρφωση κατά την εκκίνηση του συστήματος, χρησιμοποιήστε την παθητική σειριακή μέθοδο φορτώνοντας το αρχείο .POF σε εξωτερικό EEPROM (όπως το EPC2).

3. Συνδέστε και προγραμματίστε τη συσκευή

Εάν χρησιμοποιείτε το JTAG, συνδέστε ένα καλώδιο προγραμματισμού (π.χ. USB-blaster) στην κεφαλίδα JTAG.Ανοίξτε τον προγραμματιστή Quartus, φορτώστε το αρχείο .sof και προγραμματίστε τη συσκευή απευθείας.Για παθητική σειρά, συνδέστε το EEPROM στο FPGA και χρησιμοποιήστε το Quartus για να προγραμματίσετε το αρχείο .POF στο EEPROM.Στο Power-Up, το EEPROM στέλνει το bitstream στο FPGA.

4. επαναπρογραμματίστε όταν χρειάζεται

Το EPF10K30ATC144-1 μπορεί να επαναπρογραμματιστεί οποιαδήποτε στιγμή μέσω του JTAG.Μπορείτε επίσης να ενημερώσετε το περιεχόμενο EEPROM για να αλλάξετε τη διαμόρφωση εκκίνησης.Αυτό είναι χρήσιμο για ενημερώσεις πεδίου ή βελτιώσεις σχεδιασμού.

5. Επαληθεύστε την επιτυχία του προγραμματισμού

Μετά τον προγραμματισμό, ελέγξτε τους ακροδέκτες κατάστασης του FPGA (NSTATUS και CONCE_DONE) για να επιβεβαιώσετε την επιτυχή διαμόρφωση.Μπορείτε επίσης να εκτελέσετε λειτουργικές δοκιμές ή να χρησιμοποιήσετε εργαλεία εντοπισμού σφαλμάτων όπως το SignalTap για να διασφαλίσετε ότι η λογική λειτουργεί όπως προβλέπεται.

EPF10K30ATC144-1 Πλεονεκτήματα

• Υψηλή ενσωμάτωση με ενσωματωμένη μνήμη RAM

Το EPF10K30ATC144-1 ενσωματώνει περίπου 30.000 πύλες συστήματος και 1.728 λογικά στοιχεία, μαζί με περίπου 12 kbits ενσωματωμένου RAM.Αυτά τα ενσωματωμένα μπλοκ συστοιχίας (EABS) επιτρέπουν ταχύτερες και πιο προβλέψιμες λειτουργίες μνήμης σε σύγκριση με την κατανεμημένη μνήμη RAM.Αυτό βοηθά στην απλούστευση του σχεδιασμού λογικής, ειδικά σε εφαρμογές που απαιτούν buffering, πίνακες αναζήτησης ή αποθήκευση μικρών δεδομένων, βελτιώνοντας τόσο την απόδοση όσο και τη χρήση των πόρων.

• Συμβατότητα μικτής τάσης

Ένα από τα ισχυρά πλεονεκτήματα αυτής της συσκευής είναι η ικανότητά του να λειτουργεί με 3,3V εφοδιασμό ενώ υποστηρίζει 5V ανεκτικό I/OS.Αυτό το χαρακτηριστικό I/O Multivolt ™ καθιστά το FPGA ευέλικτο για ενσωμάτωση σε συστήματα που χρησιμοποιούν τόσο τα στοιχεία LEGACY 5V Logic όσο και τα σύγχρονα εξαρτήματα 3.3V.Είναι χρήσιμο σε βιομηχανικά συστήματα ή συστήματα επικοινωνίας όπου τα επίπεδα τάσης ποικίλλουν μεταξύ των υποσυστημάτων.

• Εύκολη αναδιάρθρωση

Επειδή χρησιμοποιεί τεχνολογία SRAM, το EPF10K30ATC144-1 μπορεί να επαναπρογραμματιστεί εύκολα χρησιμοποιώντας είτε JTAG είτε παθητικές σειριακές μεθόδους.Μπορείτε να ενημερώσετε τις λειτουργίες λογικής στο πεδίο ή κατά τη διάρκεια της ανάπτυξης χωρίς να αντικαταστήσετε το τσιπ.Αυτό μειώνει το κόστος και επιτρέπει μελλοντικές αναβαθμίσεις ή διορθώσεις σφαλμάτων μετά την ανάπτυξη.

• Ενσωματωμένη JTAG και γρήγορη ανάπτυξη

Η συσκευή περιλαμβάνει ενσωματωμένη υποστήριξη JTAG, επιτρέποντας τον προγραμματισμό των ορίων-σάρωσης και τον προγραμματισμό στο σύστημα.Αυτό είναι πολύτιμο για τις δοκιμές κατασκευής και την απομάκρυνση.Επίσης, σε σύγκριση με την παραδοσιακή ανάπτυξη ASIC, η χρήση αυτού του FPGA μειώνει σημαντικά το χρόνο ανάκαμψης του σχεδιασμού, καθιστώντας το ιδανικό για ταχεία πρωτότυπα και διαδρομές παραγωγής μικρού έως μέσου.

• Αποτελεσματική αρχιτεκτονική δρομολόγησης και απόδοσης

Η αρχιτεκτονική Flex 10K, που χρησιμοποιείται σε αυτή τη συσκευή, περιλαμβάνει δρομολόγηση FastTrack®, αλυσίδες μεταφοράς για αριθμητική λογική και δέντρα ρολογιών που εξασφαλίζουν προβλέψιμο χρονισμό και αποτελεσματική απόδοση.Με το βαθμό ταχύτητας -1, το τσιπ μπορεί να λειτουργεί μέχρι περίπου 166 MHz, το οποίο είναι κατάλληλο για πολλές εφαρμογές μεσαίας απόδοσης, όπως ο έλεγχος σήματος, ο χειρισμός δεδομένων και η διασύνδεση πρωτοκόλλου.

EPF10K30ATC144-1 Διαστάσεις συσκευασίας

• Τύπος πακέτου: TQFP -144 (λεπτό quad flat πακέτο, 144 ακίδες)

• Βάση: Επιφανειακή τοποθεσία

• Μέγεθος σώματος: 20mm × 20mm (συμπεριλαμβανομένων των αγωγών)

• Πηνίο: 0,80mm (απόσταση μεταξύ κέντρων ακίδων)

• Μήκος σώματος (εξαιρουμένων των αγωγών): 12.00mm (ονομαστική)

• Πλάτος σώματος (εξαιρουμένων των αγωγών): 12.00mm (ονομαστική)

• Συνολικό πάχος: Έως 1,20mm

• Πάχος σώματος: Περίπου 0.95mm

• Μήκος μολύβδου: 0,45mm έως 0,75mm

• Πλάτος μολύβδου: 0,30 mm έως 0,45mm

• Ύψος επιπέδου καθισμάτων (A1): 0,05mm έως 0,15mm

EPF10K30ATC144-1 Κατασκευαστής

Το EPF10K30ATC144-1 κατασκευάζεται από Άλλος , πρωτοπόρος σε προγραμματιζόμενες λογικές συσκευές και τον αρχικό προγραμματιστή της σειράς Flex 10K FPGA.Ιδρύθηκε το 1983, η Altera έγινε ηγέτης στην καινοτομία στο Programmable Gate Array (FPGA), εισάγοντας μερικές από τις πρώτες και πιο ευρέως χρησιμοποιούμενες προγραμματιζόμενες λογικές λύσεις στον κλάδο.Το 2015, η Altera αποκτήθηκε από Πληροφορία Εταιρεία, η οποία συνέχισε να υποστηρίζει και να ενσωματώνει τις σειρές προϊόντων FPGA της Altera στο πλαίσιο της ομάδας προγραμματιζόμενων λύσεων (PSG).Παρόλο που η Altera επανεμφανίστηκε το 2024 ως ξεχωριστή θυγατρική της Intel, το EPF10K30ATC144-1 παραμένει ένα Legacy FPGA που αντικατοπτρίζει την αρχική μηχανική και την αριστεία της κατασκευής της Altera.

Σύναψη

Το EPF10K30ATC144-1 είναι ένα χρήσιμο και ευέλικτο τσιπ FPGA με καλή μνήμη, ισχυρές λογικές λειτουργίες και τη δυνατότητα να δουλεύετε τόσο με νέα όσο και με παλιά συστήματα.Μπορείτε να το επαναπρογραμματίσετε οποιαδήποτε στιγμή, γεγονός που το καθιστά εξαιρετικό για δοκιμές και ενημερώσεις.Είναι εύκολο να συνδεθείτε και να λειτουργεί καλά σε πολλά είδη ηλεκτρονικών, από εργοστασιακά μηχανήματα έως εργαλεία δικτύου.Παρόλο που είναι ένα παλαιότερο μέρος, εξακολουθεί να βοηθά σε πολλά έργα όπου χρειάζονται αξιόπιστα και επαναπρογραμματοποιημένα τσιπ.

Φύλλο δεδομένων PDF

EPF10K30ATC144-1 DATASHES:

Flex 10k.pdf
