Ψηφιακή επεξεργασία σήματος: Αρχές και εφαρμογές

Αυτός ο οδηγός εισάγει την επεξεργασία ψηφιακού σήματος (DSP), όπως διερευνάται στην ψηφιακή επεξεργασία του βιβλίου του Yim Yiming 2012.Το DSP συνδυάζει τη θεωρία και την πρακτική για τη βελτίωση του τρόπου με τον οποίο τα ψηφιακά σήματα επεξεργάζονται και κατανοούνται σε βιομηχανίες όπως οι τηλεπικοινωνίες και η βιοϊατρική μηχανική.Με τη μετατροπή των αναλογικών σημάτων σε ψηφιακές μορφές, το DSP επιτρέπει την ακριβέστερη χειραγώγηση, ενισχύοντας την απόδοση και την αποτελεσματικότητα του συστήματος.Καθώς οι τεχνολογίες όπως η τεχνητή νοημοσύνη συγχωνεύονται με το DSP, οι εφαρμογές της συνεχίζουν να αναπτύσσονται, καθιστώντας την περιοχή για καινοτομία.Αυτός ο οδηγός καλύπτει τις βασικές αρχές, τις εφαρμογές και τις μελλοντικές κατευθύνσεις του DSP, για την εξερεύνηση αυτού του εξελισσόμενου πεδίου.

Κατάλογος

Επισκόπηση

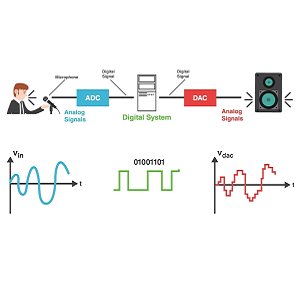

Το μάθημα "Επεξεργασία ψηφιακού σήματος" αναπτύσσεται στον μετασχηματισμό των φαινομένων σε αριθμητικά δεδομένα για ανάλυση και πρακτικές εφαρμογές.Τονίζει το ρόλο των αισθητήρων στη μετατροπή των φυσικών χαρακτηριστικών όπως ο ήχος και η πίεση σε ηλεκτρικά σήματα, τα οποία ψηφιοποιούνται και επεξεργάζονται χρησιμοποιώντας επεξεργαστή ψηφιακού σήματος (DSP).Τα βασικά συστατικά ενός συστήματος DSP περιλαμβάνουν μετατροπή σήματος, φιλτράρισμα θορύβου, μετατροπή αναλογικής προς ψηφιακό (ADC) και μετατροπή ψηφιακού προς αναανατολισμό (DAC), όλα συνεργάζονται για να τροποποιήσουν και να αναλύουν σήματα για εργασίες όπως διαμόρφωση ήχου ή ραδιοφωνικό κύμαμετάδοση.Με τον εξορθολογισμό αυτών των διαδικασιών σε διασυνδεδεμένες μονάδες, το μάθημα υπογραμμίζει την αποτελεσματικότητα και την πολυπλοκότητα των συστημάτων DSP, επιτρέποντας τη σύγχρονη ανάλυση επικοινωνίας και δεδομένων.

Χαρακτηριστικά προϊόντος

Τα σήματα είναι οι φορείς πληροφοριών για την επικοινωνία και τη μεταφορά δεδομένων.Έρχονται σε δύο κύριους τύπους: αναλογικά σήματα, τα οποία είναι συνεχή και κατάλληλα για παραδοσιακές εφαρμογές όπως ήχου και βίντεο και ψηφιακά σήματα, τα οποία είναι διακριτά και ιδανικά για σύγχρονους υπολογιστές λόγω της ακρίβειας και της αποτελεσματικότητάς τους.Τα σήματα μπορεί επίσης να ποικίλουν σε διαστάσεις, από μονοδιάστατα (ηχητικά κύματα) έως πολυδιάστατη (ιατρική απεικόνιση), με κάθε τύπο να εξυπηρετεί συγκεκριμένους σκοπούς.Τα συστήματα που επεξεργάζονται αυτά τα σήματα αν τα αναλογικά ή τα ψηφιακά είναι κλειδί για εργασίες όπως το φιλτράρισμα, τη συμπίεση και την αναγνώριση.Με την πάροδο του χρόνου, τα ψηφιακά συστήματα έχουν αποκτήσει προβολή λόγω της συμπαγούς τους, της αξιοπιστίας και της ικανότητάς τους να χειρίζονται σύνθετα δεδομένα με ακρίβεια.Με τις εξελίξεις στην ψηφιακή τεχνολογία από τη δεκαετία του 1960, η επεξεργασία σημάτων έχει επανάσταση πεδίων όπως οι τηλεπικοινωνίες, τα πολυμέσα και το AI, επιτρέποντας τις καινοτομίες που ανταποκρίνονται στις αυξανόμενες απαιτήσεις ενός πολύπλοκου κόσμου που βασίζεται σε δεδομένα.

Επεξεργαστής

Οι επεξεργαστές ψηφιακών σήματος (DSPs) είναι εξειδικευμένα τσιπ σχεδιασμένα για εργασίες όπως η επεξεργασία ήχου, βίντεο και τηλεπικοινωνιών.Σε αντίθεση με τους γενικούς επεξεργαστές, υπερέχουν σε πολύπλοκους υπολογισμούς χρησιμοποιώντας βελτιστοποιημένες αρχιτεκτονικές όπως μονάδες πολλαπλασιασμού (MAC) και εξειδικευμένα συστήματα μνήμης που χειρίζονται αποτελεσματικά τις μεγάλες ροές δεδομένων.Τα DSPs εξασφαλίζουν την απόδοση υψηλής ταχύτητας, από τη βελτίωση της σαφήνειας του σήματος στις τηλεπικοινωνίες έως την ενίσχυση της ποιότητας του ήχου με χαρακτηριστικά όπως η μείωση του θορύβου.Με τις εξελίξεις που ενσωματώνουν το AI, τα DSPs γίνονται πιο έξυπνα και πιο προσαρμοστικά για μελλοντικές τεχνολογίες όπως αυτόνομα οχήματα και έξυπνα σπίτια.

Ολοκλήρωση πολλαπλασιασμού και προσθήκη σε έναν μόνο κύκλο εντολών

Οι σύγχρονοι επεξεργαστές μπορούν να εκτελούν πολλαπλασιασμό και προσθήκη ταυτόχρονα σε έναν μόνο κύκλο, ο οποίος ενισχύει την αποτελεσματικότητα για εργασίες που απαιτούν βαριά υπολογισμούς όπως η μηχανική μάθηση, τα γραφικά και οι προσομοιώσεις.Αυτό το χαρακτηριστικό επιταχύνει την επεξεργασία δεδομένων σε εφαρμογές χρόνου, ειδικά όταν συνδυάζεται με τεχνικές όπως το Pipelining, οι οποίες επικαλύπτουν τους κύκλους διδασκαλίας για καλύτερες επιδόσεις.

Ξεχωριστές χώροι μνήμης προγράμματος και δεδομένων

Ο διαχωρισμός του προγράμματος και της μνήμης δεδομένων επιτρέπει ταυτόχρονα στα συστήματα να έχουν πρόσβαση σε οδηγίες και δεδομένα, να μειώνουν τις καθυστερήσεις και να βελτιώνουν την αποτελεσματικότητα.Αυτός ο σχεδιασμός, που χρησιμοποιείται συνήθως σε αρχιτεκτονική DSP και Harvard, ενισχύει την απόδοση του χρόνου, αυξάνοντας παράλληλα την ασφάλεια με την απομόνωση κώδικα από δεδομένα, γεγονός που εμποδίζει τις πιθανές επιθέσεις ή τη διαφθορά.

Ενισχυμένη γρήγορη μνήμη RAM με πρόσβαση διπλής μνήμης

Η γρήγορη μνήμη RAM με ανεξάρτητα λεωφορεία δεδομένων επιτρέπει στα συστήματα να έχουν πρόσβαση σε δύο μπλοκ μνήμης ταυτόχρονα, αυξάνοντας την ταχύτητα και την αποτελεσματικότητα.Αυτό είναι επωφελές για εφαρμογές πολλαπλών εργασιών όπως τα τυχερά παιχνίδια και τα αναλυτικά στοιχεία, καθώς μειώνει την καθυστέρηση και βελτιώνει την απόδοση.Οι μελλοντικές τεχνολογίες μνήμης θα συνεχίσουν να βασίζονται σε αυτή την καινοτομία με ταχύτερα πρότυπα και βελτιωμένα σχέδια.

Χαμηλό υλικό για βρόχους και άλματα

Η αποτελεσματική υποστήριξη υλικού για βρόχους και άλματα ελαχιστοποιεί τις καθυστερήσεις σε επαναλαμβανόμενες εργασίες, που απαιτούνται για τα συστήματα.Τεχνικές όπως η πρόβλεψη υποκαταστημάτων μειώνουν τις ποινές λανθασμένης προέλευσης, ενώ οι βελτιστοποιήσεις όπως η ουρά κλήσεις εξαλείφουν τα περιττά γενικά έξοδα.Αυτές οι βελτιώσεις καθιστούν τα συστήματα ταχύτερα και πιο αξιόπιστα για πολύπλοκες ροές ελέγχου σε εφαρμογές όπως το AI και ο υπολογιστής υψηλής απόδοσης.

Ταχεία διακίνηση και προχωρημένη είσοδος I/O

Η ταχεία διαχείριση διακοπής διασφαλίζει ότι τα συστήματα παραμένουν ανταποκρινόμενοι με την ιεράρχηση επείγουσων καθηκόντων και τη διαχείριση τους γρήγορα.Σε συνδυασμό με τις προηγμένες τεχνολογίες I/O, όπως η άμεση πρόσβαση μνήμης (DMA), η οποία επιταχύνει τις μεταφορές δεδομένων χωρίς να χρησιμοποιεί την CPU, αυτές οι καινοτομίες βελτιώνουν την πολλαπλών εργασιών και την αποτελεσματικότητα σε τομείς όπως οι τηλεπικοινωνίες και τα ενσωματωμένα συστήματα.

Πολλαπλές γεννήτριες διευθύνσεων ανά κύκλο

Οι γεννήτριες διευθύνσεων υλικού που λειτουργούν παράλληλα επιτρέπουν την ταχύτερη πρόσβαση στη μνήμη, βελτιώνοντας την απόδοση σε εργασίες βαρέως δεδομένων όπως η απόδοση γραφικών και το AI.Με τη διανομή των αιτήσεων μνήμης αποτελεσματικά, τα συστήματα μειώνουν τις καθυστερήσεις και χειρίζονται πολύ αποτελεσματικά τα σύνθετα φόρτο εργασίας, με τα μελλοντικά σχέδια να εισάγουν ακόμη και πιο έξυπνες, προσαρμοστικές τεχνικές αντιμετώπισης.

Παράλληλες πράξεις

Οι παράλληλες λειτουργίες επιτρέπουν σε πολλαπλές εργασίες να εκτελούνται ταυτόχρονα, ενισχύοντας την ταχύτητα και την παραγωγικότητα μειώνοντας ταυτόχρονα τα σημεία συμφόρησης.Με τη διανομή του φόρτου εργασίας και τη διαχείριση των εξαρτήσεων των εργασιών αποτελεσματικά, οι βιομηχανίες όπως ο υπολογισμός, η κατασκευή και η AI μπορούν να επιτύχουν υψηλότερη παραγωγή και αξιοπιστία, ακόμη και υπό βαριά φόρτο εργασίας ή σφάλματα.

Λειτουργίες σωληνώσεων για επικαλυπτόμενες εργασίες

Η αγωγιμότητα βελτιώνει την αποτελεσματικότητα της επεξεργασίας με επικάλυψη οδηγίας, αποκωδικοποίηση και εκτέλεση.Αυτή η προσέγγιση αυξάνει την απόδοση επιτρέποντας την επεξεργασία πολλαπλών οδηγιών ταυτόχρονα.Οι προκλήσεις όπως τα δεδομένα και οι κίνδυνοι ελέγχου αντιμετωπίζονται μέσω τεχνικών όπως η πρόβλεψη της προώθησης και του κλάδου, εξασφαλίζοντας ομαλές και αποτελεσματικές λειτουργίες.

Εφαρμογή

Η επεξεργασία ψηφιακού σήματος (DSP) είναι μια τεχνολογία που επικεντρώνεται στην ανάλυση, τον μετασχηματισμό, το φιλτράρισμα, την ανίχνευση και τη διαμόρφωση των σημάτων χρησιμοποιώντας ψηφιακές μεθόδους.Χρησιμοποιείται ευρέως σε όλες τις βιομηχανίες και συνεχίζει να εξελίσσεται με εξελίξεις σε ψηφιακά κυκλώματα και συστήματα, καθιστώντας τις εφαρμογές της εξαιρετικές στη σύγχρονη τεχνολογία.

Ψηφιακά φίλτρα

Τα ψηφιακά φίλτρα, που κατηγοριοποιούνται ως πεπερασμένη απόκριση ώθησης (FIR) ή άπειρη απόκριση ώθησης (IIR), μπορούν να εφαρμοστούν σε υλικό ή λογισμικό.Τα φίλτρα υλικού χρησιμοποιούν εξαρτήματα όπως adders και πολλαπλασιαστές, προσφέροντας συμπαγή, προγραμματιζόμενα σχέδια με μεγαλύτερη σταθερότητα.Τα φίλτρα λογισμικού εκτελούνται σε υπολογιστές γενικής χρήσης, αλγόριθμους αξιοποίησης για προσαρμοσμένες λύσεις.Τα ψηφιακά φίλτρα είναι ένας πυρήνας του DSP λόγω της ευελιξίας και της αποτελεσματικότητάς τους.

Μετασχηματισμός Fourier

Ο γρήγορος μετασχηματισμός Fourier (FFT), που εισήχθη το 1965, επανάσταση στο DSP κάνοντας διακριτές μετασχηματισμούς Fourier (DFTS) ταχύτερα και πιο πρακτικά.Η FFT επιτρέπει λειτουργίες όπως συσχετισμό και συνέλιξη και μπορούν να εφαρμοστούν σε υλικό ή λογισμικό.Άλλοι αλγόριθμοι, όπως ο Walsh ή οι αριθμοί-θεωρητικοί μετασχηματισμοί, ενισχύουν περαιτέρω την ανάλυση του σήματος, παρουσιάζοντας τον τρόπο με τον οποίο οι μαθηματικές αρχές εξελίσσονται σε πρακτικά εργαλεία.

Ανάλυση φάσματος

Η ανάλυση φάσματος εξετάζει τις ιδιότητες σήματος στον τομέα συχνοτήτων, που εφαρμόζεται τόσο σε ντετερμινιστικά (ακριβώς καθορισμένα) όσο και σε τυχαία (στατιστικά) σήματα.Για τυχαία σήματα, χρησιμοποιούνται μέθοδοι όπως η μέση τιμή, η διακύμανση και η φασματική πυκνότητα ισχύος για την εξαγωγή γνώσεων.Οι τεχνικές εκτίμησης διαδραματίζουν κρίσιμο ρόλο, ειδικά όταν εργάζονται με περιορισμένα σύνολα δεδομένων.Η ανάλυση φάσματος χρησιμοποιείται σε πεδία όπως επικοινωνία, ραντάρ, βιοϊατρικές μελέτες και γεωφυσική, υπογραμμίζοντας την ευελιξία του DSP.

Επεξεργασία φωνητικού σήματος

Η επεξεργασία φωνητικού σήματος επικεντρώνεται σε εργασίες όπως η αναγνώριση ομιλίας, η σύνθεση, η βελτίωση και η συμπίεση.Αυτές οι εφαρμογές απαιτούν προηγμένους αλγόριθμους και γρήγορο υλικό για την αντιμετώπιση της επεξεργασίας, υποστηρίζοντας τις καινοτομίες σε έξυπνα συστήματα, ρομποτική και τεχνολογίες AI.

Επεξεργασία σήματος εικόνας

Η επεξεργασία σήματος εικόνας είναι σημαντική σε τομείς όπως η ιατρική απεικόνιση, η μετεωρολογία και τα αυτόνομα οχήματα.Οι βασικές τεχνικές περιλαμβάνουν βελτίωση της εικόνας, αποκατάσταση, κατάτμηση, αναγνώριση, κωδικοποίηση και ανασυγκρότηση.Αυτό το πεδίο εξελίσσεται γρήγορα, αντανακλώντας τις εξελίξεις στην τεχνολογία και την αυξανόμενη ανάγκη για εξελιγμένη ανάλυση εικόνας.

Επεξεργασία σήματος κραδασμών

Σε βιομηχανίες όπως η αυτοκινητοβιομηχανία, η αεροδιαστημική και η κατασκευή, η επεξεργασία σήματος κραδασμών είναι καλή για την ανάλυση της συμπεριφοράς του συστήματος.Τεχνικές όπως οι παραμέτρους εκχυλίσματος ανάλυσης Modal, όπως η δυσκαμψία και η απόσβεση, η υποστήριξη βελτιώσεων ασφαλείας και η βελτιστοποίηση της απόδοσης.

Γεωφυσική επεξεργασία

Η γεωφυσική επεξεργασία χρησιμοποιείται σε σεισμική εξερεύνηση για τον εντοπισμό υπόγειων ορυκτών αποθέσεων, αναλύοντας τα ανακλώμενα κύματα από τεχνητά σοκ.Οι προχωρημένες μέθοδοι όπως η αποσυγκέντρωση και η ομομορφική φιλτράρισμα βοηθούν στην ερμηνεία των σύνθετων γεωλογικών δεδομένων, την οδήγηση έρευνας σε αυτόν τον τομέα.

Επεξεργασία βιοϊατρικού σήματος

Η επεξεργασία του βιοϊατρικού σήματος εφαρμόζει DSP σε πεδία όπως η νευρολογία και η γενετική, με τεχνικές όπως η τομογραφία EEG, ECG και ακτίνων Χ.Οι αναδυόμενες προσεγγίσεις εμπνευσμένες από τις νευρικές διαδικασίες υπόσχονται μελλοντικές ανακαλύψεις όπου η τεχνολογία και η βιολογία συγχωνεύονται πιο απρόσκοπτα.
