Ψηφιακή Επεξεργασία Σήματος (DSP): Πώς λειτουργεί, Στοιχεία, Τεχνικές και Εφαρμογές

Θα μάθετε τι είναι η ψηφιακή επεξεργασία σήματος (DSP) και πώς τα σήματα γίνονται χρήσιμα ψηφιακά δεδομένα.Δείχνει πώς τα σήματα συλλαμβάνονται, φιλτράρονται, δειγματοληπτούνται, επεξεργάζονται και μετατρέπονται ξανά σε χρησιμοποιήσιμες εξόδους.Θα δείτε επίσης τα κύρια μέρη συστήματος, κοινές τεχνικές DSP, βασικές παραμέτρους απόδοσης και τυπικές εφαρμογές.Τέλος, συγκρίνει το DSP με την αναλογική επεξεργασία σήματος, ώστε να γνωρίζετε πότε χρησιμοποιείται το καθένα.

Κατάλογος

Εικόνα 1. Επεξεργασία ψηφιακού σήματος (DSP)

Τι είναι η Ψηφιακή Επεξεργασία Σήματος (DSP);

Η Ψηφιακή Επεξεργασία Σήματος (DSP) είναι η μέθοδος ανάλυσης και τροποποίησης σημάτων σε ψηφιακή μορφή, είτε προέρχονται από μετρήσεις είτε από ήδη ψηφιακές πηγές.Φυσικά σήματα όπως ήχος, θερμοκρασία, δόνηση, τάση, εικόνες και ραδιοκύματα συχνά μετατρέπονται σε αναλογικά ηλεκτρικά σήματα από αισθητήρες και στη συνέχεια ψηφιοποιούνται από έναν μετατροπέα αναλογικού σε ψηφιακό (ADC), αν και ορισμένοι αισθητήρες παρέχουν απευθείας ψηφιακές εξόδους.Όταν έχει αριθμητική μορφή, ένας επεξεργαστής φιλτράρει μαθηματικά το θόρυβο, εξάγει πληροφορίες, βελτιώνει την ποιότητα ή συμπιέζει δεδομένα πριν τα στείλει σε συστήματα αποθήκευσης, οθόνης ή επικοινωνίας.Το DSP επιτρέπει στα ηλεκτρονικά συστήματα να αναλύουν μαθηματικά, να μετασχηματίζουν και να ανακατασκευάζουν σήματα χρησιμοποιώντας αριθμητικούς αλγόριθμους αντί για αμιγώς αναλογικά κυκλώματα.

Πώς λειτουργεί η ψηφιακή επεξεργασία σήματος;

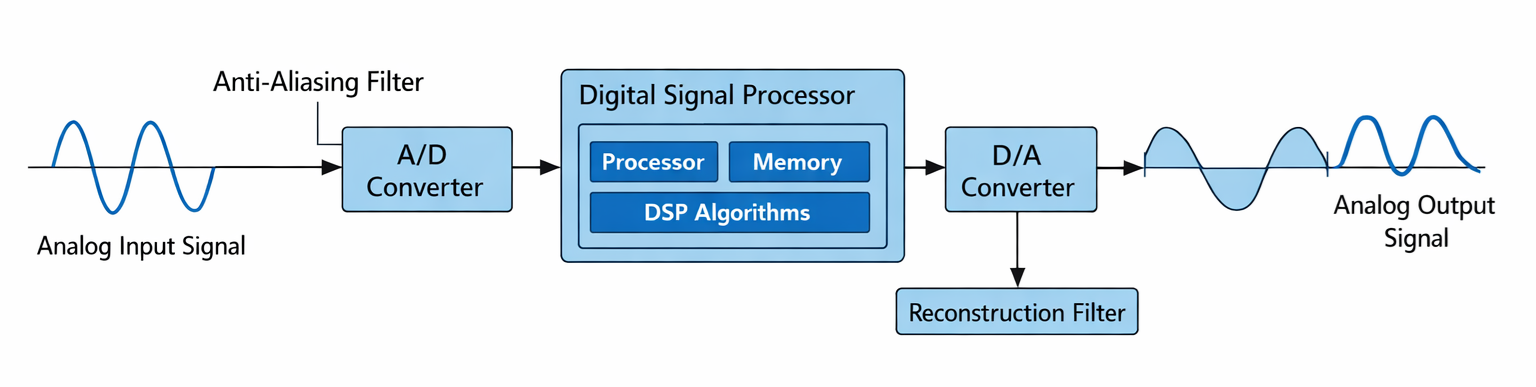

Εικόνα 2. Αρχή εργασίας DSP

Ένα τυπικό σύστημα μέτρησης DSP λειτουργεί με μια ακολουθία που μετατρέπει ένα σήμα σε ψηφιακή μορφή για υπολογισμό, αν και ορισμένα συστήματα DSP επεξεργάζονται ήδη ψηφιακά δεδομένα και δεν απαιτούν αναλογική μετατροπή.Όπως φαίνεται στο διάγραμμα, η διαδικασία ξεκινά με ένα αναλογικό σήμα εισόδου που παράγεται από έναν αισθητήρα όπως ένα μικρόφωνο, μια κεραία ή μια συσκευή μέτρησης.Πριν από την ψηφιοποίηση, το σήμα διέρχεται από ένα φίλτρο κατά της παραμόρφωσης που περιορίζει το εύρος ζώνης του σήματος σε λιγότερο από το μισό της συχνότητας δειγματοληψίας για να αποτρέψει την παραμόρφωση της παραμόρφωσης.Η ρυθμισμένη κυματομορφή εισέρχεται στη συνέχεια στον μετατροπέα A/D (ADC), όπου γίνεται δειγματοληψία σε διακριτά χρονικά διαστήματα και κβαντοποιείται σε διακριτά επίπεδα πλάτους, παράγοντας μια δυαδική ψηφιακή αναπαράσταση.

Στη συνέχεια, τα ψηφιακά δεδομένα επεξεργάζονται από ένα σύστημα επεξεργασίας όπως ένα τσιπ DSP, μικροελεγκτής, CPU, GPU ή FPGA που εκτελούν αλγόριθμους DSP που εκτελούν μαθηματικές λειτουργίες όπως φιλτράρισμα, μετασχηματισμός και ανίχνευση.Μετά την επεξεργασία, η ψηφιακή έξοδος αποστέλλεται στον μετατροπέα D/A (DAC) για να αναδημιουργήσει ένα αναλογικό σήμα.Επειδή το DAC παράγει μια προσέγγιση σκάλας (αναμονή μηδενικής τάξης) της κυματομορφής, περνά μέσα από ένα φίλτρο ανακατασκευής που εξομαλύνει την κυματομορφή, παράγοντας μια εξομαλυνόμενη αναλογική προσέγγιση περιορισμένης ζώνης του αρχικού σήματος.

Στοιχεία ενός συστήματος DSP

Εξάρτημα	Λειτουργία
Αισθητήρας / Μετατροπέας	Μετατρέπει α φυσική ποσότητα σε ηλεκτρικό ή ψηφιακό σήμα
Αναλογικό Front-End	Εκτελεί ρύθμιση σήματος όπως ενίσχυση, αντιστοίχιση σύνθετης αντίστασης, στάθμη μετατόπιση και προστασία
Anti-Aliasing Φίλτρο	Περιορίζει το εύρος ζώνης σήματος σε λιγότερο από το ήμισυ της συχνότητας δειγματοληψίας για να αποφευχθεί το ψευδώνυμο
ADC	Δείγματα και κβαντίζει το αναλογικό σήμα σε ψηφιακά δεδομένα
Επεξεργαστής DSP	Εκτελεί το DSP αλγόριθμοι και μαθηματικές πράξεις σε ψηφιακά δεδομένα
Μνήμη	Καταστήματα προγράμματα, συντελεστές, ενδιάμεσα buffers και δεδομένα εισόδου/εξόδου
DAC	Μετατρέπει ψηφιακά δεδομένα σε αναλογικό σήμα σκάλας που συνήθως απαιτεί φιλτράρισμα ανακατασκευής
Συσκευή εξόδου	Αναλογικό ενεργοποιητή, οθόνη, σύστημα αποθήκευσης ή διεπαφή ψηφιακής επικοινωνίας

Τύποι Τεχνικών Επεξεργασίας Ψηφιακού Σήματος

Τεχνικές φιλτραρίσματος

Το φιλτράρισμα είναι η διαδικασία αφαίρεσης ανεπιθύμητων τμημάτων ενός σήματος διατηρώντας παράλληλα χρήσιμες πληροφορίες.Η θορυβώδης κυματομορφή εισέρχεται στο ψηφιακό φίλτρο και μια καθαρότερη κυματομορφή εμφανίζεται στην έξοδο.Τα φίλτρα FIR λειτουργούν χρησιμοποιώντας μόνο παρούσες και προηγούμενες τιμές εισόδου, γεγονός που τα καθιστά σταθερά και προβλέψιμα.Τα φίλτρα IIR επαναχρησιμοποιούν προηγούμενες εξόδους για να δημιουργήσουν πιο ευκρινές φιλτράρισμα με λιγότερους υπολογισμούς.Λόγω αυτής της συμπεριφοράς ανάδρασης, τα φίλτρα IIR πρέπει να σχεδιάζονται προσεκτικά για να αποφεύγεται η αστάθεια.Αυτές οι μέθοδοι ψηφιακού φιλτραρίσματος χρησιμοποιούνται συνήθως για την αφαίρεση θορύβου σε σήματα ήχου και μετρήσεις αισθητήρων.

Τεχνικές Μετασχηματισμού

Η επεξεργασία μετασχηματισμού μετατρέπει ένα σήμα σε άλλη μαθηματική μορφή, έτσι ώστε τα χαρακτηριστικά του να είναι ευκολότερα να παρατηρηθούν.Η κυματομορφή μετατρέπεται από χρονική παραλλαγή σε άλλη αναπαράσταση που δείχνει κρυφές λεπτομέρειες.Το FFT αποκαλύπτει καθαρά τα στοιχεία συχνότητας του σήματος.Οι ομάδες DCT σηματοδοτούν ενεργειακά αποδοτικά για συστήματα συμπίεσης πολυμέσων.Ο μετασχηματισμός Wavelet εμφανίζει χαρακτηριστικά μικρού και μεγάλου σήματος σε διαφορετικές κλίμακες.Αυτοί οι μετασχηματισμοί χρησιμοποιούνται για τη μελέτη σημάτων σε εφαρμογές επικοινωνίας και πολυμέσων.

Φασματική Ανάλυση

Η φασματική ανάλυση εξετάζει πώς η ενέργεια του σήματος εξαπλώνεται στις συχνότητες.Μια κυματομορφή μετατρέπεται σε ένα φάσμα που περιέχει κορυφές σε συγκεκριμένες συχνότητες.Από αυτή την άποψη, οι αρμονικές και το εύρος ζώνης μπορούν να μετρηθούν άμεσα.Οι κυρίαρχοι τόνοι γίνονται ορατοί ακόμα και όταν είναι δύσκολο να παρατηρηθούν στην αρχική κυματομορφή.Αυτή η μέθοδος είναι χρήσιμη για τη διάγνωση κραδασμών και την επιθεώρηση ραδιοφωνικού σήματος.Βοηθά στον προσδιορισμό του εάν ένα σήμα συμπεριφέρεται κανονικά ή περιέχει μη φυσιολογικά στοιχεία.

Προσαρμοστική Επεξεργασία

Η προσαρμοστική επεξεργασία προσαρμόζει αυτόματα τη συμπεριφορά του συστήματος με βάση τα εισερχόμενα δεδομένα.Το σφάλμα εξόδου ανατροφοδοτεί το σύστημα για να βελτιώσει την απόκρισή του.Ο αλγόριθμος ενημερώνει συνεχώς τις εσωτερικές παραμέτρους για να ταιριάζει με τις μεταβαλλόμενες συνθήκες.Αυτό επιτρέπει στο σύστημα να παρακολουθεί τον θόρυβο ή τις παρεμβολές με την πάροδο του χρόνου.Χρησιμοποιείται συνήθως για την ακύρωση ηχούς και την καταστολή θορύβου περιβάλλοντος.Το αποτέλεσμα είναι ένα καθαρότερο και πιο σταθερό σήμα σε δυναμικά περιβάλλοντα.

Επεξεργασία Συμπίεσης

Η επεξεργασία συμπίεσης μειώνει το μέγεθος των ψηφιακών δεδομένων διατηρώντας παράλληλα σημαντικές πληροφορίες.Μια μεγάλη ροή δεδομένων μετατρέπεται σε μικρότερη κωδικοποιημένη ροή μετά την επεξεργασία.Τα περιττά μοτίβα αφαιρούνται και οι λιγότερο εμφανείς λεπτομέρειες μπορεί να απλοποιηθούν.Αυτό μειώνει τις απαιτήσεις αποθήκευσης και το εύρος ζώνης μετάδοσης.Οι μορφές ήχου, εικόνας και βίντεο βασίζονται σε μεγάλο βαθμό σε αυτήν την τεχνική.Επιτρέπει ταχύτερη επικοινωνία και αποτελεσματικό χειρισμό δεδομένων σε συστήματα πολυμέσων.

Τεχνικές προδιαγραφές του DSP

Παράμετρος	Αριθμητικό εύρος
Ρυθμός δειγματοληψίας	8 kHz (ομιλία), 44,1 kHz (ήχος), 96 kHz–1 MHz (όργανο)
Ψήφισμα (Βάθος bit)	8-bit, 12-bit, 16-bit, 24-bit, 32-bit float
Επεξεργασία Ταχύτητα	50 MIPS - 2000+ MIPS ή 100 MMAC/s – 20 GMAC/s
Δυναμικό εύρος	~48 dB (8-bit), 72 dB (12-bit), 96 dB (16-bit), 144 dB (24-bit)
Καθυστέρηση	<1 ms (έλεγχος), 2–10 ms (ήχος), >50 ms (αποδεκτή ροή)
Σήμα προς θόρυβο Αναλογία (SNR)	60 dB–140 dB ανάλογα με την ποιότητα του μετατροπέα
Μνήμη χωρητικότητα	32 KB – 8 MB RAM on-chip, εξωτερική μνήμη έως GB
Δύναμη Κατανάλωση	10 mW (φορητό) – 5 W (DSP υψηλής απόδοσης)
Μήκος λέξης	16-bit σταθερό, 24-bit σταθερό, 32-bit κινητής υποδιαστολής
Ρολόι Συχνότητα	50 MHz – 1,5 GHz
Διακίνηση	1–500 Msamples/s
Διασύνδεση Εύρος ζώνης	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
Ακρίβεια ADC	±0,5 LSB προς ±4 LSB
DAC Ψήφισμα	10-bit - 24-bit
Λειτουργία Θερμοκρασία	-40°C έως +125°C (βιομηχανικής ποιότητας)

Εφαρμογές του DSP

Η επεξεργασία ψηφιακού σήματος χρησιμοποιείται για τη μέτρηση, τη βελτίωση και την αυτόματη ανάλυση σημάτων, συμπεριλαμβανομένων των ακόλουθων εφαρμογών:

• Επεξεργασία ήχου (καταστολή θορύβου, ακύρωση ηχούς, ισοσταθμιστές)

• Βοηθοί αναγνώρισης ομιλίας και φωνής

• Επεξεργασία εικόνας σε ψηφιακές φωτογραφικές μηχανές (απομόνωση, φιλτράρισμα, βελτίωση και συμπίεση)

• Βιοϊατρική παρακολούθηση σήματος (ΗΚΓ, ΗΕΓ) και ιατρική απεικόνιση (υπερηχογράφημα)

• Συστήματα ασύρματης επικοινωνίας (διαμόρφωση, αποδιαμόρφωση, κωδικοποίηση καναλιών, συγχρονισμός και εξισορρόπηση)

• Ανίχνευση ραντάρ και σόναρ

• Βιομηχανική παρακολούθηση κραδασμών

• Προστασία συστήματος ισχύος και αρμονική ανάλυση

• Συστήματα ανάδρασης ελέγχου και αυτοματισμού κινητήρα

• Συμπίεση βίντεο και κωδικοποιητές ροής

DSP vs Αναλογική Επεξεργασία Σήματος

Χαρακτηριστικό	Ψηφιακή Επεξεργασία σήματος	Αναλογικό Επεξεργασία σήματος
σήμα Εκπροσώπηση	Δειγματοληψία τιμές σε διακριτά χρονικά βήματα (π.χ. δειγματοληψία 44,1 kHz)	Συνεχής κυματομορφή τάσης/ρεύματος
Πλάτος Ακρίβεια	Κβαντισμένη επίπεδα (π.χ. 2¹6 = 65.536 επίπεδα στα 16 bit)	Συνεχής αλλά περιορίζεται από την ακρίβεια των στοιχείων (±1–5%)
Συχνότητα Ακρίβεια	Ακριβές αριθμητικές αναλογίες συχνότητας	Το Drift εξαρτάται στις ανοχές και τη θερμοκρασία RC/LC
Επαναληψιμότητα	Πανομοιότυπη έξοδο για τα ίδια δεδομένα και τον ίδιο κωδικό	ποικίλλει μεταξύ των μονάδων και με την πάροδο του χρόνου
Θόρυβος Ευαισθησία	Μόνο το front-end επηρεάζεται μετά τη μετατροπή	Θόρυβος συσσωρεύεται σε ολόκληρη τη διαδρομή κυκλώματος
Θερμοκρασία Σταθερότητα	Minimal αλλαγή (βάσει ψηφιακής λογικής κατωφλίου)	Κέρδος και Η μετατόπιση ποικίλλει ανάλογα με τον συντελεστή °C των εξαρτημάτων
Βαθμονόμηση Απαίτηση	Συνήθως εφάπαξ ή καμία	Συχνά απαιτεί περιοδική επαναβαθμονόμηση
Τροποποίηση Μέθοδος	Υλικολογισμικό/λογισμικό ενημέρωση	Υλικό απαιτείται επανασχεδιασμός
Μακροπρόθεσμη Drift	Περιορίζεται σε ακρίβεια ρολογιού (επίπεδο ppm)	Εξάρτημα Η γήρανση προκαλεί μετατόπιση %-επιπέδου
Μαθηματικό Λειτουργίες	Ακριβές αριθμητική (προσθήκη, πολλαπλασιασμός, FFT)	Κατά προσέγγιση χρησιμοποιώντας συμπεριφορά κυκλώματος
Δυναμική Αναδιαμόρφωση	Σε πραγματικό χρόνο είναι δυνατή η εναλλαγή αλγορίθμων	Διορθώθηκε τοπολογία
Καθυστέρηση Συμπεριφορά	Προβλέψιμο καθυστέρηση επεξεργασίας (μs–ms)	Σχεδόν στιγμιαία αλλά ποικίλλει ανάλογα με τη μετατόπιση φάσης
Επεκτασιμότητα	Πολυπλοκότητα αυξάνεται με υπολογισμό	Πολυπλοκότητα αυξάνεται με τα πρόσθετα συστατικά
Ένταξη Επίπεδο	Μονό τσιπ μπορεί να αντικαταστήσει πολλά κυκλώματα	Απαιτεί πολλαπλά διακριτά εξαρτήματα
Τυπικό Εφαρμογές	Μόντεμ, ήχος επεξεργασία, επεξεργασία εικόνας, λογική ελέγχου	RF ενίσχυση, αναλογικό φιλτράρισμα, ενίσχυση ισχύος

Συμπέρασμα

Το DSP μετατρέπει τα σήματα σε διακριτά δεδομένα, ώστε να μπορούν να φιλτράρονται, να μετασχηματίζονται, να ανιχνεύονται, να συμπιέζονται και να ερμηνεύονται χρησιμοποιώντας μαθηματικούς αλγόριθμους.Η απόδοση του συστήματος εξαρτάται από τον ρυθμό δειγματοληψίας, την ανάλυση, την ταχύτητα επεξεργασίας, το δυναμικό εύρος, την καθυστέρηση και τη συμπεριφορά θορύβου.Η ευελιξία και η σταθερότητά του το καθιστούν κατάλληλο για επικοινωνίες, πολυμέσα, έλεγχο, ιατρική παρακολούθηση και βιομηχανική ανάλυση, ενώ η αναλογική επεξεργασία παραμένει χρήσιμη για απλές ή εξαιρετικά χαμηλής καθυστέρησης εργασίες.Μαζί, και οι δύο προσεγγίσεις αλληλοσυμπληρώνονται στα σύγχρονα ηλεκτρονικά συστήματα.
