Ανάπτυξη ενός συμπαγούς κύκλου μέτρησης χωρητικότητας με το τσιπ PS021

Οι χωρητικοί αισθητήρες έχουν φέρει επανάσταση στο πεδίο των ακριβών μετρήσεων μετατρέποντας τις λεπτές αλλαγές στην χωρητικότητα σε δεδομένα που μπορούν να ενεργοποιηθούν.Η ευελιξία τους, σε συνδυασμό με την εξαιρετική ανάλυση και τη σταθερότητα της θερμοκρασίας, τους έκανε να απαιτηθούν σε διάφορες βιομηχανίες.Ωστόσο, η μέτρηση των τιμών χωρητικότητας κάτω από 10 PF παρουσιάζει αξιοσημείωτες προκλήσεις λόγω της επίδρασης των αδέσποτων και παρασιτικών χωρητικότητας, οι οποίες απαιτούν προηγμένα σχέδια κυκλωμάτων με βελτιωμένη ευαισθησία και δυναμική περιοχή.Αυτό το άρθρο εκσφενδονίζεται στο καινοτόμο τσιπ PS021 από την ACAM, μια λύση αιχμής που επαναπροσδιορίζει τη μέτρηση της χωρητικότητας μέσω μετατροπής χρόνου-ψηφιακής, προσφέροντας απαράμιλλη ακρίβεια, αποτελεσματικότητα και προσαρμοστικότητα σε διαφορετικές εφαρμογές αισθητήρων.

Κατάλογος

Μονάδα μέτρησης χωρητικότητας

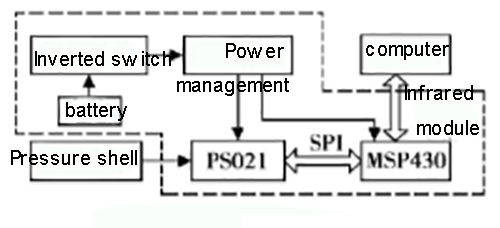

Η μονάδα μέτρησης μικροεπισυντικής μέτρησης είναι μια συμπαγής και εξελιγμένη συσκευή σχεδιασμένη για ακριβή μέτρηση χωρητικότητας.Τα κύρια συστατικά του περιλαμβάνουν ένα περίβλημα ανθεκτικό στην πίεση, ένα κύκλωμα διαχείρισης ισχύος, ένα τσιπ PS021 και μια μονάδα μικροελεγκτή (MCU).Μαζί, αυτά τα μέρη διευκολύνουν την ακριβή συλλογή και επεξεργασία δεδομένων.

Στον πυρήνα της, η ενότητα λειτουργεί με τη μετατροπή της μικρής χωρητικότητας αλλάζει σε ψηφιακή έξοδο 16-bit, χάρη στο τσιπ PS021.Το MSP430 MCU διαδραματίζει κρίσιμο ρόλο στη διαχείριση αυτών των δεδομένων μέσω της διασύνδεσης SPI, αποθηκεύοντας το στη μνήμη flash.Μόλις υποβληθεί σε επεξεργασία, τα δεδομένα μεταδίδονται σε έναν υπολογιστή μέσω μιας μονάδας υπέρυθρης επικοινωνίας.Τα τελικά αποτελέσματα εμφανίζονται γραφικά χρησιμοποιώντας το λογισμικό Visual Basic 6.0, προσφέροντας μια προσβάσιμη διεπαφή για παρακολούθηση.

Το σύστημα διαχείρισης ενέργειας εξασφαλίζει την ενεργειακή απόδοση παρέχοντας ισχύ τόσο στο MSP430 MCU όσο και στο τσιπ PS021 με χρονικό τρόπο.Αυτό εξασφαλίζει τη βέλτιστη απόδοση ενώ ελαχιστοποιεί την κατανάλωση ενέργειας, καθιστώντας την ενότητα τόσο αξιόπιστη όσο και αποτελεσματική.

Βασικά χαρακτηριστικά του τσιπ PS021

Το τσιπ PS021 είναι η τεχνολογική ραχοκοκαλιά της μονάδας μέτρησης.Χρησιμοποιεί την προηγμένη τεχνολογία μετατροπέα χρόνου-ψηφιακού (TDC) για την παροχή εξαιρετικά χαμηλής κατανάλωσης ενέργειας και μετρήσεων υψηλής ακρίβειας.Αυτός ο σχεδιασμός αιχμής καθιστά το τσιπ PS021 εξαιρετικά ευπροσάρμοστο για διάφορες εφαρμογές, συμπεριλαμβανομένων αισθητήρων πίεσης, αισθητήρων επιτάχυνσης και μετρήσεων κενού.Μερικά από τα πιο αξιοσημείωτα χαρακτηριστικά του περιλαμβάνουν:

Ευέλικτη δυνατότητα ψηφιακής μέτρησης: Υποστηρίζει ένα ευρύ φάσμα μέτρησης με ακρίβεια έως 22 bits, επιτρέποντας λεπτομερείς και ακριβείς αναγνώσεις.

Συμβατή με το Spi: Το τσιπ συνδέεται εύκολα με μικροελεγκτές ή DSP μέσω μιας διασύνδεσης SPI, εξασφαλίζοντας την ομαλή μετάδοση δεδομένων.

Αποζημίωση παρασιτικής χωρητικότητας: Ένα ενσωματωμένο κύκλωμα αντισταθμίζει τις παρασιτικές επιδράσεις, ενισχύοντας τη συνολική αξιοπιστία της μέτρησης.

Ενσωματωμένη θύρα μέτρησης θερμοκρασίας: Αυτή η λειτουργία επιτρέπει τη συλλογή δεδομένων θερμοκρασίας, η οποία είναι σοβαρή για περιβάλλοντα ευαίσθητα στη θερμοκρασία.

Αρχές μέτρησης και λειτουργία

Η διαδικασία μέτρησης της μονάδας βασίζεται σε ακριβείς ηλεκτρονικές αρχές, εξασφαλίζοντας την ακρίβεια σε κάθε βήμα.Δείτε πώς λειτουργεί:

Διαμόρφωση πυκνωτή: Ένας πυκνωτής ανίχνευσης (CSensor) συνδέεται με έναν πυκνωτή αναφοράς (CREF) μέσω μιας αντίστασης, σχηματίζοντας ένα φίλτρο χαμηλής διέλευσης.

Κυκλική φόρτιση και εκφόρτιση: Χρησιμοποιώντας έναν αναλογικό διακόπτη, το τσιπ PS021 εναλλάσσεται μεταξύ της φόρτισης και της εκφόρτισης των πυκνωτών.Αυτοί οι κύκλοι σχεδιάζονται με ίσους χρόνους, εξασφαλίζοντας συνεπή λειτουργία.

Το TDC υψηλής ακρίβειας του PS021 τσιπ μετράει το χρόνο που απαιτείται για να σταθεροποιηθούν οι πυκνωτές κατά τη διάρκεια της απόρριψης.

• Ο χρόνος απόρριψης για τον πυκνωτή αναφοράς ορίζεται ως τ1 = rCREF.

• Ο χρόνος απόρριψης για τον πυκνωτή αισθητήρων ορίζεται ως τ2 = rcSensor.

• Η αναλογία αυτών των χρόνων εκφόρτισης (τ2/τ1 = CSensor/CREF) χρησιμοποιείται για τον υπολογισμό της χωρητικότητας του αισθητήρα.

Το τσιπ PS021 μεταφράζει αυτή την αναλογία σε ψηφιακή έξοδο 16-bit, η οποία επεξεργάζεται και αποθηκεύεται από το MCU.

Αυτός ο κύκλος μέτρησης επαναλαμβάνεται συνεχώς, επιτρέποντας την πραγματική παρακολούθηση των αλλαγών χωρητικότητας.

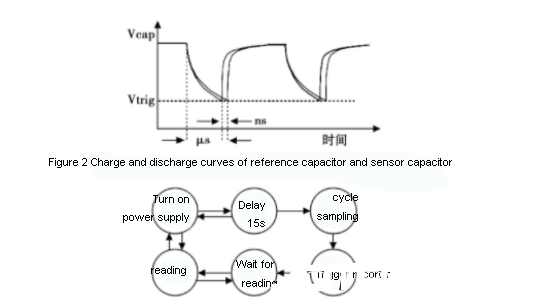

Απεικονίζεται η σχέση μεταξύ της παραλλαγής χωρητικότητας (ΔC) και της αντίστοιχης μετατόπισης χρόνου εκκένωσης (ΔT).Το γράφημα απεικονίζει τις μετατοπίσεις του χρονισμού στις καμπύλες εκφόρτωσης φορτίου των πυκνωτών, όπου ακόμη και οι διαφορές σε επίπεδο νανοδευτερόλεπτου στο χρονοδιάγραμμα αντικατοπτρίζουν τις λεπτές αλλαγές χωρητικότητας.Αυτή η ακρίβεια επιτρέπει στη μονάδα να ανιχνεύει εξαιρετικά ευαίσθητες παραλλαγές στο περιβάλλον ανίχνευσης.

Ολοκληρωμένος σχεδιασμός κυκλωμάτων για συστήματα

Σχεδιασμός συστήματος

Επιδιώκοντας την ενίσχυση της ενεργειακής απόδοσης, το σύστημα υιοθετεί μια μοναδική στρατηγική: γλιστράει σε κατάσταση χαμηλής ισχύος μετά την εκκίνηση, μόνο αφύπνιση όταν αισθάνεται μια εξωτερική σκανδάλη.Όταν προκύψει μια τέτοια στιγμή, εμπλέκεται ενεργά στη συλλογή και τη διατήρηση των δεδομένων που αντικατοπτρίζουν τις αλλαγές χωρητικότητας.Αυτά τα δεδομένα καταγράφονται επιμελώς στη μνήμη flash τόσο πριν και μετά την ενεργοποίηση.Αυτή η μέθοδος, ευρέως αναγνωρισμένη στα ηλεκτρονικά, στοχεύει στη διατήρηση της ενέργειας αφιερώνοντας την επιχειρησιακή δραστηριότητα μόνο όταν η κατάσταση το απαιτεί.Χρησιμοποιώντας αυτήν την τεχνική, το σύστημα χρησιμοποιεί με σύνεση τους πόρους, επεκτείνοντας τη διάρκεια ζωής της μπαταρίας και εξασφαλίζοντας την ακριβή λήψη δεδομένων - ένα αρμονικό μείγμα τεχνικής διάχυσης και πρακτικής χρησιμότητας.

Μονάδα ελέγχου

Στο κέντρο της συνάρτησης του κυκλώματος PS021 βρίσκεται η εξάρτηση του από έναν μικροελεγκτή.Ο επιλεγμένος μικροελεγκτής TI MSP430 ξεχωρίζει για την αξιέπαινη ισορροπία μεταξύ της χαμηλής χρήσης ισχύος και της επαρκούς μνήμης, ενισχύοντας αποτελεσματικά τη συνολική αποτελεσματικότητα του συστήματος.Είναι καθοριστικό για τον έλεγχο των επικοινωνιών SPI, τον συντονισμό των δραστηριοτήτων του PS021 και τη διαχείριση της αποθήκευσης δεδομένων.Η ικανότητά του να χειρίζεται την εσωτερική ψηφιακή ενεργοποίηση και τη γρήγορη διατήρηση δεδομένων παρουσιάζει την ικανότητά της για την εργασία, διευκολύνοντας τις ομαλές λειτουργίες με ελάχιστα καθυστέρηση.Αυτά τα χαρακτηριστικά αντικατοπτρίζουν τις περιπλοκές του σύγχρονου σχεδιασμού κυκλώματος χαμηλής ισχύος, όπου η απόδοση ανταποκρίνεται στην ικανότητα-τη διπλή εστίαση της τεχνικής προόδου και της λειτουργικής ρευστότητας.

Διαχείριση ενέργειας

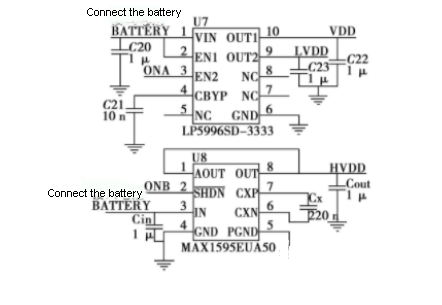

Η διαχείριση ενέργειας πραγματοποιείται μέσω του προσεκτικού χρόνου τροφοδοσίας μονάδων, χρησιμοποιώντας ένα τσιπ LDO και αντλία φόρτισης για τη διατήρηση σταθερών επιπέδων τάσης.Τα εξαρτήματα λαμβάνουν ενέργεια επιλεκτικά με βάση συγκεκριμένες επιχειρησιακές ανάγκες, επιτυγχάνοντας υψηλή απόδοση προμηθεύοντας την εξουσία απευθείας από την μπαταρία όποτε απαιτείται.Αυτή η επιλεκτική κατανομή ισχύος απεικονίζει προηγμένες στρατηγικές στη διαχείριση της ενέργειας, μειώνοντας την περιττή χρήση ισχύος και παρατείνοντας τη ζωή των φορητών ηλεκτρονικών.Για όσους ασχολούνται με συστήματα που εξαρτώνται από την μπαταρία, η πλοήγηση στην ισορροπία μεταξύ των απαιτήσεων ισχύος και της απόδοσης είναι μια επαναλαμβανόμενη και δυναμική επιδίωξη.

Μονάδα ανάγνωσης δεδομένων

Η ενότητα υπέρυθρης ακτινοβολίας GP2W0116YPS διαδραματίζει βασικό ρόλο στο πλαίσιο επικοινωνίας δεδομένων του συστήματος, επιτρέποντας τη μετάδοση δεδομένων χαμηλής ισχύος σε υπολογιστές.Η συνάντηση με το IRDA1.2 πρότυπα, επιτυγχάνει ταχύτητες μεταφοράς δεδομένων από 2,4 kb/s σε 115,2 kb/s, εξασφαλίζοντας την ισχυρή ασύρματη επικοινωνία.

Ανάπτυξη λογισμικού συστήματος

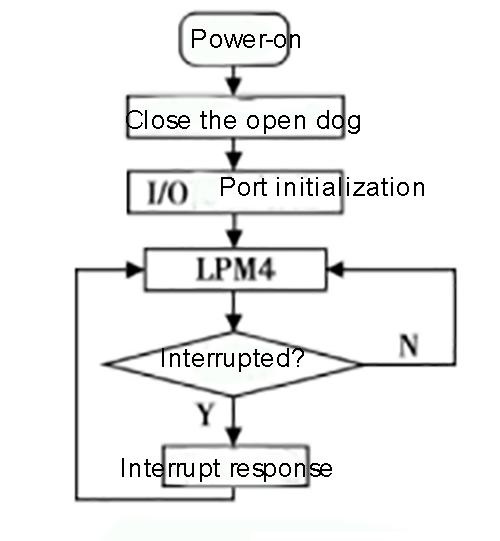

Το λογισμικό ελέγχου χρησιμοποιεί τη γλώσσα C για να επιβλέπει τη συλλογή και τη μετάδοση δεδομένων, δίνοντας έμφαση στην ευκολία κατανόησης και προσαρμοστικότητας του λογισμικού.Στην ουσία του, ο κυρίαρχος βρόχος ενορχηστρώνει τη διαχείριση των κρατών εξουσίας και χειρίζεται επιδέξια τις διακοπές.Αυτό υπογραμμίζει την επιδίωξη των συστημάτων σχεδιασμού που δίνουν προτεραιότητα στην κατανάλωση χαμηλής ενέργειας.

Εξισορρόπηση της αναγνωσιμότητας και της φορητότητας

Το λογισμικό χειροτεχνίας στο C σας δίνει τη δυνατότητα με άμεση διαχείριση σχετικά με τους πόρους του συστήματος και εξασφαλίζει την προσαρμοστικότητα σε διάφορες πλατφόρμες υλικού.Η απόφαση αυτή διευκολύνει τη βελτιστοποίηση της απόδοσης, επιτρέποντας τα συστήματα να εξελίσσονται με τεχνολογίες προχωρημένων.Η πρακτική εμπειρία καταδεικνύει ότι μια σαφής δομή κώδικα διευκολύνει σημαντικά τη συνεχή συντήρηση, δίνοντας έμφαση στην αξία της εστίασης στην αναγνωσιμότητα κατά τη διάρκεια της διαδικασίας ανάπτυξης.

• Τεχνικές διαχείρισης ισχύος : Σε σενάρια όπου τα συστήματα πρέπει να λειτουργούν συνεχώς με ελάχιστη χρήση ενέργειας, η αποτελεσματική διαχείριση ενέργειας γίνεται αναγκαιότητα.Ο πυρήνας του λογισμικού ελέγχου, ο κύριος βρόχος, υπερέχει στη διακυβέρνηση των μεταβάσεων μεταξύ των καταστάσεων ισχύος, οδηγώντας σε παρατεταμένη διάρκεια ζωής της μπαταρίας και βελτιωμένη αξιοπιστία του συστήματος.Στο πλαίσιο της βιομηχανίας, η ενσωμάτωση της προγνωστικής ανάλυσης στη διαχείριση της κατάστασης ισχύος αναγνωρίζεται ως μέθοδος για την περαιτέρω μείωση της κατανάλωσης ενέργειας χωρίς να μειωθεί η απόδοση.

• Πλοήγηση διακοπών για βελτιστοποίηση του συστήματος: Η ανταπόκριση στις διακοπές είναι ενεργή για τη διατήρηση της απόδοσης του συστήματος και την αποτελεσματική επεξεργασία δεδομένων.Η αρχιτεκτονική θα πρέπει να ενσωματώσει ισχυρούς μηχανισμούς για την αντιμετώπιση διαφόρων διακοπών, εξασφαλίζοντας ότι οι επικίνδυνες εργασίες έχουν προτεραιότητα, ενώ οι λιγότερο επείγουσες αναβάλλονται.Τα μαθήματα από τις ολοκληρωμένες αναπτύξεις του συστήματος υποδεικνύουν ότι η επίτευξη ισορροπίας μεταξύ της γρήγορης ανταπόκρισης και του διαχειρίσιμου φορτίου επεξεργασίας ενισχύει τη διακίνηση του συστήματος.

Προσεγγίσεις στις τεχνικές μέτρησης

Η ενσωμάτωση των εξελιγμένων κυκλωμάτων σε χωρητικά μανιμέτες σηματοδοτεί μια σημαντική πρόοδο στην ακρίβεια της μέτρησης των βαλλιστικών πιέσεων.Αυτή η ανακάλυψη επιτρέπει τη λεπτή πραγματική παρακολούθηση των διακυμάνσεων της χωρητικότητας μέσα σε σύνθετα εκρηκτικά περιβάλλοντα, η οποία τροφοδοτεί τη βαθιά επιθυμία να κατανοήσουν ταχείες και δυναμικούς μετασχηματισμούς.

Σε αυτές τις περίπλοκες ρυθμίσεις, η επιτυχής ενσωμάτωση προκύπτει από την επίπονη προσοχή σε κάθε λεπτό.Η ακρίβεια των μετρήσεων διαμορφώνεται σε μεγάλο βαθμό από τη σταθερότητα των συστατικών του μανομετρικού και την ανθεκτικότητα του σχεδιασμού του έναντι των εξωτερικών διαταραχών.Μπορείτε να σχεδιάσετε δημιουργικά μεθόδους για τη μείωση του θορύβου και των παρεμβολών, εξασφαλίζοντας ότι τα δεδομένα παραμένουν διαφανή ακόμη και σε ακραίες συνθήκες.Αυτή η προσέγγιση μπορεί να περιλαμβάνει την έξυπνη εφαρμογή των μεθόδων θωράκισης και τη σοφή επιλογή των υλικών που είναι γνωστά για την ισχυρή θερμική αντίσταση τους.

Κατά την απόκτηση των δεδομένων, η ερμηνεία της απαιτεί τη χρήση περίπλοκων αλγορίθμων για την ακριβή ανάλυση των αλλαγών στην χωρητικότητα.Οι περίπλοκες λεπτομέρειες των εκρηκτικών αντιδράσεων, όπως οι φευγαλέες αιχμές πίεσης και οι απότομες αλλαγές στο περιβάλλον, απαιτούν ένα διεξοδικό αναλυτικό πλαίσιο.Μπορείτε συχνά να χρησιμοποιείτε μοντέλα προσομοίωσης για να προβλέψετε πιθανές παρατυπίες και να επαληθεύσετε τα αποτελέσματά τους στην ακρίβεια των μετρήσεων.Οι πληροφορίες που εξάγονται από αυτά τα μοντέλα συμβάλλουν σημαντικά στη βελτίωση των πειραματικών μεθόδων και στην ενίσχυση της ανθεκτικότητας του συστήματος.

Σύναψη

Το τσιπ PS021 και η ενσωμάτωσή του στα σύγχρονα κυκλώματα μέτρησης αντιπροσωπεύουν μια σημαντική ανακάλυψη στην τεχνολογία χωρητικής ανίχνευσης.Αντιμετωπίζοντας την πολυπλοκότητα των μετρήσεων χαμηλής χωρητικότητας, θέτει ένα νέο πρότυπο για την ακρίβεια, την ταχύτητα και την αξιοπιστία.Η αρθρωτή σχεδίαση και η ενεργειακά αποδοτική λειτουργία του επιτρέπουν την απρόσκοπτη ενσωμάτωση σε διαφορετικές εφαρμογές, από τα συστήματα αυτοκινήτων έως τα ηλεκτρονικά καταναλωτικά.Καθώς οι βιομηχανίες εξακολουθούν να απαιτούν υψηλότερη ακρίβεια και καινοτομία, η υιοθέτηση προηγμένων λύσεων όπως το PS021 Chip δίνει έμφαση σε μια προσέγγιση προς τα εμπρός για την υπέρβαση των παραδοσιακών περιορισμών, ανοίγοντας το δρόμο για μετασχηματιστικές εξελίξεις στην τεχνολογία των αισθητήρων και πέρα.
