DS1307 Μονάδα RTC: Στοιχεία, Εφαρμογές και Προδιαγραφές

Αυτός ο οδηγός διερευνά τη μονάδα ρολογιού DS1307 σε πραγματικό χρόνο (RTC), ένα στοιχείο για την ακριβή χρονική περίοδο σε ένα ευρύ φάσμα ηλεκτρονικών συστημάτων.Χρησιμοποιείται συνήθως σε συσκευές όπως υπολογιστές και διακομιστές, το DS1307 παρέχει αξιόπιστη διαχείριση του χρόνου μέσω του ενσωματωμένου ελεγκτή, του Crystal Crystal και του ταλαντωτή.Σε αυτόν τον οδηγό, θα εξετάσουμε τον εσωτερικό σχεδιασμό, τα βασικά τεχνικά χαρακτηριστικά, τις τεχνικές διασύνδεσης και τις εφαρμογές, παρουσιάζοντας τον τρόπο με τον οποίο διατηρεί την ακρίβεια ακόμη και με ελάχιστη κατανάλωση ενέργειας.

Κατάλογος

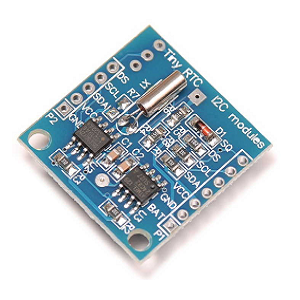

Επισκόπηση της μονάδας DS1307 RTC

Ο DS1307 Η μονάδα RTC προσφέρει μια εξαιρετικά αποτελεσματική επιλογή για τη διατήρηση ακριβών μετρήσεων χρόνου, ενσωματώνοντας την επικοινωνία I2C για τη μεγιστοποίηση της λειτουργίας.Κεντρική για τις δυνατότητές του, διαθέτει ένα ολοκληρωμένο δυαδικό δεκαδικό (BCD) ρολόι και ημερολόγιο, σε συνδυασμό με ένα μη πτητικό SRAM 56-byte για αποτελεσματική συντήρηση δεδομένων.Μέσα από το λεωφορείο I2C, μπορείτε να ανακτήσετε πληροφορίες σε δευτερόλεπτα, λεπτά, ώρες, ημέρες, ημερομηνίες, μήνες και χρόνια, να προσφέρετε μια αίσθηση ελέγχου κατά την ανάκτηση δεδομένων.Το χαρακτηριστικό BCD ρολογιού/ημερολογίου είναι κατασκευασμένο για να απλοποιήσει την αναπαράσταση και τη χειραγώγηση του χρόνου, εξασφαλίζοντας τόσο την ακρίβεια όσο και την ευκολία στη χρήση.Η ενσωμάτωση ενός SRAM 56-BYTE ενισχύει την ανθεκτικότητα του, προσφέροντας μια αίσθηση ασφάλειας διατηρώντας την ακεραιότητα των δεδομένων ακόμη και κατά τη διάρκεια των απώλειων ισχύος, επιτρέποντας την πρόσθετη αποθήκευση δεδομένων χωρίς ανησυχία.Η προηγμένη μηχανική της μονάδας υποστηρίζει αυτόματες προσαρμογές για ημερομηνίες τέλους του μήνα, συμπεριλαμβανομένων των υπολογισμών του έτους Leap, οι οποίες ανυψώνουν το βάρος των χειροκίνητων διορθώσεων σε μη πρακτικές ρυθμίσεις.Η διαθεσιμότητα των μορφών 12 ωρών και 24 ωρών, παράλληλα με τους δείκτες AM/PM, δίνει διαφοροποιημένες προτιμήσεις, αντανακλώντας την προσαρμοστικότητα της μονάδας.Μια ξεχωριστή πτυχή του DS1307 είναι η ικανότητά του για την εξουσία, διευκολύνοντας μια ομαλή μετατόπιση προς την εφεδρική ισχύ κατά τη διάρκεια των κύριων διακοπών ρεύματος.Αυτό εξασφαλίζει μια συνεχής διαδικασία χρονομέτρησης, που αποδεικνύεται επωφελής σε εφαρμογές όπου η συνέχεια έχει προτεραιότητα και αναμένεται η αξιοπιστία των δεδομένων συνεχούς χρόνου, όπως τα ενσωματωμένα συστήματα.

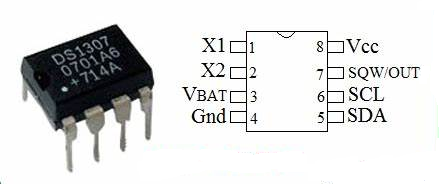

Διαμόρφωση ακροδέκτη του DS1307 IC

Καρφίτσα Αρ.	Όνομα καρφίτσας	Περιγραφή
Καρφίτσες 1 & 2	X1, x2	Ο ταλαντωτής του κρυστάλλου πρέπει να είναι συνδεδεμένος με αυτές τις δύο ακίδες.
Καρφίτσα 3	Φουντουκιά	Συνδεδεμένο με το θετικό τερματικό της μπαταρίας.χρησιμεύει ως Προμήθεια εισόδου δημιουργίας αντιγράφων ασφαλείας για ένα κανονικό κύτταρο λιθίου 3V για διατήρηση ακριβούς Χρονική λήψη όταν χάνεται η κύρια δύναμη.
Ακροδέκτης 4	ΑΕΔ	PIN (αρνητική είσοδος ισχύος) του RTC IC.
Καρφίτσα 5	VCC	Θετική καρφίτσα εισόδου ισχύος με εύρος 3,3V έως 5,5V.
Πείρος 6	SCL & SDA	SCL: Εισαγωγή ρολογιού για επικοινωνία I2C, συγχρονισμός κίνηση δεδομένων.SDA: Δεδομένα I/O PIN για τη σειριακή διασύνδεση I2C.
Καρφίτσες 7	SQW/out	Χρησιμοποιείται για την απόκτηση συχνοτήτων τετραγωνικών κυμάτων (1Hz, 4kHz, 8kHz, ή 32kHz) προγραμματικά.

Χαρακτηριστικά και προδιαγραφές του DS1307 RTC

Χαρακτηριστικό/προδιαγραφές	Περιγραφή
Τάση λειτουργίας	5V
Τύπος πακέτου	Διατίθεται σε ένα πακέτο SOIC/DIP 8 ακίδων.
Διασυνδέομαι	Διασύνδεση I2C δύο συρμάτων.
Πείρος εξόδου	Πίρο εξόδου 1Hz.
Κατανάλωση ενέργειας	Καταναλώνει <500na σε λειτουργία δημιουργίας αντιγράφων ασφαλείας μπαταρίας με το Τρέξιμο ταλαντωτή.
Μη πτητική μνήμη	56 bytes για αποθήκευση δεδομένων.
Προ-προγραμματισμένος χρόνος	Έρχεται προ-προγραμματισμένο με την παρούσα χρονική στιγμή.
Λειτουργίες χρονομέτρησης	Διαχειρίζεται όλες τις λειτουργίες χρονομέτρησης.
Εγκυρότητα αποζημίωσης	Ισχύει μέχρι το έτος 2100.
Εφεδρική μπαταρία	Η ενότητα είναι οπισθοδρομημένη.
Συμβατότητα μικροελεγκτή	Παρέχει απλές σειριακές διεπαφές θύρας για τα περισσότερα μικροελεγκτές.
Ανίχνευση ισχύος	Διαθέτει αυτόματη ανίχνευση και διακόπτη ανίχνευσης ισχύος κυκλώματα.

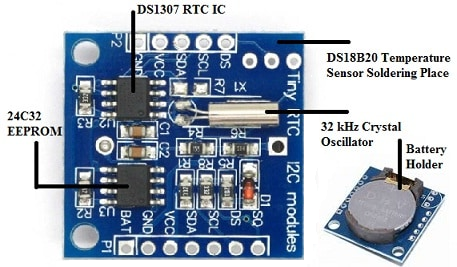

Συστατικά της μονάδας DS1307 RTC

DS1307 Ολοκληρωμένο κύκλωμα RTC

Κεντρική της ενότητας είναι το DS1307 RTC IC, που έχει επιφορτιστεί με τη διατήρηση ακριβούς χρόνου σε πολλές εφαρμογές.Διεξάγεται μέσω του πρωτοκόλλου I2C, διευκολύνοντας την απλή ανταλλαγή δεδομένων με ελάχιστη καλωδίωση, αντικατοπτρίζοντας την συχνά επιθυμητή απλότητα στις πρακτικές εφαρμογές.Το IC προσφέρει λειτουργία είτε σε μορφή 24 ωρών είτε 12 ωρών με ένδειξη AM/PM, φιλοξενώντας διαφορετικές ανάγκες χρονομέτρησης.

32kHz κρυστάλλινος ταλαντωτής

Ο κλινικός ταλαντωτής 32kHz, παρέχει μια σταθερή συχνότητα που είναι απαραίτητη για την ακρίβεια του χρόνου.Ενώ οι διακυμάνσεις της θερμοκρασίας μπορούν να προκαλέσουν ελαφρές μετατοπίσεις, αυτές διαχειρίζονται με μεθόδους αντιστάθμισης θερμοκρασίας, αξιοποιώντας τις εμπειρικές γνώσεις για να τελειοποιήσουν την ακρίβεια.

24C32 EEPROM

Διαθέτοντας ένα τσιπ 24C32 EEPROM, η ενότητα επιτρέπει τη μόνιμη αποθήκευση ρυθμίσεων διαμόρφωσης.Αξιοποιώντας το κοινό λεωφορείο I2C με το RTC, ενισχύει την αποτελεσματικότητα της επικοινωνίας.Η ενσωμάτωση των δεδομένων εντός του υλικού αυξάνει την αυτοπεποίθηση της συσκευής και την επιχειρησιακή αξιοπιστία.

Εγκλεισμός μπαταρίας και κύτταρο λιθίου 3V

Για να εξασφαλιστεί η συνεχή χρονική διακίνηση κατά τη διάρκεια των διακοπών ισχύος, η ενότητα περιλαμβάνει έναν κάτοχο μπαταρίας για κύτταρα λιθίου CR2032.Αυτή η συνέχεια βρίσκει παραλληλισμούς σε συστήματα δημιουργίας αντιγράφων ασφαλείας που διασφαλίζουν την ακεραιότητα των δεδομένων και διατηρούν τη λειτουργική ροή, ιδιαίτερα σε τομείς που απαιτούν επίμονη λειτουργικότητα.

Διεπαφή αισθητήρα θερμοκρασίας για DS18B20

Η ενότητα μπορεί να φιλοξενήσει έναν αισθητήρα θερμοκρασίας DS18B20 μέσω μιας προαιρετικής θύρας.Η παρακολούθηση της θερμοκρασίας γίνεται χρήσιμη σε σενάρια όπου οι περιβαλλοντικές συνθήκες θα μπορούσαν να επηρεάσουν την ακρίβεια του χρόνου.Σε βιομηχανικά περιβάλλοντα, τέτοια δεδομένα οδηγούν στιγμιαίες βελτιώσεις, εξασφαλίζοντας την αποτελεσματικότητα και την ακρίβεια στις διαδικασίες.

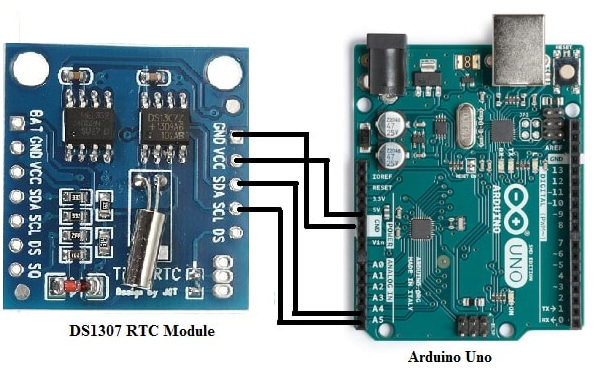

Σύνδεση DS1307 με Arduino Uno

Για να συνδέσετε τη μονάδα ρολογιού (RTC) σε πραγματικό χρόνο DS1307 σε ένα Arduino UNO, ακολουθήστε αυτά τα απλά βήματα: Συνδέστε τον πείρο SCL με A5, SDA σε A4, VCC σε 5V και GND σε GND.Αυτή η ρύθμιση εξασφαλίζει αξιόπιστη επικοινωνία μεταξύ της ενότητας και του Arduino.Πριν από τον προγραμματισμό, εγκαταστήστε τη βιβλιοθήκη DS1307 από τον Michael Margolis μέσω του Arduino IDE.Αυτή η βιβλιοθήκη παρέχει τις απαραίτητες λειτουργίες για τη εύκολη διαχείριση του υλικού.Η μονάδα DS1307 είναι ανεκτίμητη για έργα που απαιτούν ακριβή χρονική διακίνηση, όπως η καταγραφή δεδομένων, ο προγραμματισμός ή η επεξεργασία δεδομένων.Διατηρεί την τρέχουσα ώρα και ημερομηνία με συνέπεια, ακόμη και κατά τη διάρκεια των διακοπών ρεύματος, χάρη στο ενσωματωμένο αντίγραφο ασφαλείας της μπαταρίας.Για να εξασφαλίσετε μια ομαλή ρύθμιση, χρησιμοποιήστε ένα breadboard για ασφαλείς και ρυθμιζόμενες συνδέσεις, αποφεύγοντας βραχυκυκλώματα.Τα καλώδια επισήμανσης μπορούν επίσης να μειώσουν τη σύγχυση, ειδικά σε πιο σύνθετα έργα.

Μόλις το υλικό είναι έτοιμο, το επόμενο βήμα είναι η αρχικοποίηση του λογισμικού.Ξεκινήστε με την καθιέρωση μιας ισχυρής σειριακής σύνδεσης, ελέγχοντας την κατάσταση λειτουργίας του RTC και ρυθμίζοντας την αρχική ώρα εάν είναι απαραίτητο.Από εκεί, παρακολουθήστε το χρόνο συνεχώς και εμφανίστε την στην σειριακή οθόνη σε μια αναγνώσιμη μορφή HH: MM: SS για να επαληθεύσετε την κατάλληλη επικοινωνία μεταξύ του Arduino και της ενότητας.Η εντοπισμός σφαλμάτων και η τελειοποίηση κατά τη διάρκεια αυτού του σταδίου μπορεί να εξομαλύνει σημαντικά τη διαδικασία ανάπτυξης.Εάν εμφανιστούν προβλήματα όπως εσφαλμένα χρονικά διαστήματα ή σφάλματα επικοινωνίας, βεβαιωθείτε ότι η βιβλιοθήκη σας είναι ενημερωμένη και ελέγξτε προσεκτικά όλες τις συνδέσεις.Αντιμετώπιση προβλημάτων συστηματικά, η δοκιμή μεμονωμένων εξαρτημάτων μία φορά τη φορά μπορεί συχνά να αποκαλύψει τη βασική αιτία.Η διαβούλευση σε απευθείας σύνδεση φόρουμ ή κοινοτικοί πόροι μπορούν να παρέχουν γρήγορες λύσεις σε κοινές προκλήσεις.

Εφαρμογές της μονάδας DS1307 RTC

Ψηφιακά ρολόγια και συσκευές με χρονοβόρες

Το DS1307 χρησιμοποιείται ευρέως σε ψηφιακά ρολόγια και συσκευές που απαιτούν ακριβή χρονομέτρηση.Οι κάμερες, για παράδειγμα, βασίζονται σε αυτό για να προσθέσουν ακριβείς χρονικές στιγμές σε εικόνες και βίντεο, βοηθώντας τα γεγονότα τεκμηρίωσης σε μια χρονολογική ακολουθία.Η χρονική σφραγίδα είναι επίσης μεγάλη σε συσκευές καταγραφής δεδομένων, όπως οι περιβαλλοντικοί αισθητήρες, όπου απαιτούνται ακριβή αρχεία για την ανάλυση των τάσεων και την ιστορική παρακολούθηση.Στα συστήματα συμμετοχής, το DS1307 εξασφαλίζει αξιόπιστη παρακολούθηση των χρόνων check-in/out των εργαζομένων για τη διατήρηση ακριβών ημερολογίων σε χώρους εργασίας και ιδρύματα.

Έργα DIY και ενσωμάτωση μικροελεγκτή

Το DS1307 RTC είναι ένα από τα αγαπημένα επειδή η διεπαφή επικοινωνίας I2C καθιστά εύκολο να συνδυαστεί με δημοφιλείς μικροελεγκτές όπως το Arduino και το Raspberry Pi.Τα έργα DIY, όπως τα συστήματα αυτοματισμού στο σπίτι, τα ξυπνητήρια και η τεχνολογία που φορούν συχνά ενσωματώνουν αυτήν την ενότητα για την αξιοπιστία και την απλότητα της.

Ρομποτική και χρονισμός ακριβείας

Στη ρομποτική, η ακρίβεια χρονισμού είναι καλή για εργασίες όπως ο συγχρονισμός, ο συντονισμός των αισθητήρων και η πλοήγηση.Το DS1307 παρέχει ακριβή σήματα ρολογιού, επιτρέποντας στα ρομπότ να εκτελούν ενέργειες σε συγκεκριμένα διαστήματα και να διατηρούν ακριβή έλεγχο των λειτουργιών τους.Χρησιμοποιείται συνήθως σε αυτόνομα ρομπότ, αεροσκάφη και βιομηχανική ρομποτική για τον προγραμματισμό εργασιών όπως η συλλογή δεδομένων αισθητήρων, ο έλεγχος του κινητήρα και η αποφυγή εμποδίων με άψογη χρονική στιγμή.

Διακομιστές και κατανεμημένα συστήματα

Η μονάδα DS1307 RTC είναι μια αξιόπιστη λύση για τους διακομιστές και τα κατανεμημένα υπολογιστικά συστήματα όπου απαιτείται συγχρονισμένος χρονισμός.Βοηθά στην ακριβή καταγραφή δεδομένων, εξασφαλίζοντας ότι οι χρονικές σήμανσης είναι συνεπείς σε πολλές συσκευές.Στα κατανεμημένα συστήματα, βοηθά στον συντονισμό των ενεργειών μεταξύ των διακομιστών διατηρώντας μια κοινή αίσθηση του χρόνου.Τα συστήματα ασφαλείας επωφελούνται επίσης από την ακριβή χρονομέτρηση.

Μετρητές ισχύος

Οι εταιρείες κοινής ωφέλειας συχνά ενσωματώνουν το DS1307 σε μετρητές ισχύος για να εξασφαλίσουν ακριβή χρέωση και χρονική σήμανση των δεδομένων κατανάλωσης ενέργειας.Με την καταγραφή της ακριβούς χρόνου κατά την οποία εμφανίζεται η χρήση ηλεκτρικής ενέργειας, αυτοί οι μετρητές ισχύος παρέχουν ένα διαφανές και αξιόπιστο αρχείο χρήσης ενέργειας.Αυτό είναι μεγάλο σε περιοχές όπου η χρέωση εξαρτάται από το χρόνο της ημέρας, όπως τα ποσοστά ηλεκτρικής ενέργειας αιχμής και εκτός αιχμής.

Συσκευές τυχερών παιχνιδιών

Οι σύγχρονες κονσόλες τυχερών παιχνιδιών και οι συσκευές χειρός αξιοποιούν το DS1307 για τη λειτουργικότητα του εσωτερικού ρολογιού.Η ενότητα επιτρέπει χαρακτηριστικά που βασίζονται στο χρόνο, όπως χρονικά προκλήσεις, γεγονότα ή ανταμοιβές που εξαρτώνται από το ρολόι.Για παράδειγμα, τα παιχνίδια με κύκλους ημέρας-νύχτας ή ενεργοποιητές συμβάντων βασίζονται στο DS1307 για να παρακολουθήσουν με ακρίβεια και να διαχειριστούν το χρόνο εντός του παιχνιδιού.

Μονάδες GPS και συστήματα πλοήγησης

Το DS1307 χρησιμοποιείται σε μονάδες GPS και συσκευές πλοήγησης για να ενισχύσει τη λειτουργικότητά τους.Η χρονομέτρηση απαιτείται σε συστήματα GPS για τον υπολογισμό ακριβών θέσεων και συντονισμού σημάτων από πολλαπλούς δορυφόρους.Το DS1307 εξασφαλίζει ότι αυτές οι συσκευές διατηρούν ακριβή χρονισμό, η οποία επηρεάζει άμεσα την ποιότητα και την αξιοπιστία των δεδομένων πλοήγησης.

Ιατρικές συσκευές

Οι ιατρικές συσκευές συχνά εξαρτώνται από τον ακριβή χρονισμό για τη διάγνωση, την παρακολούθηση και την καταγραφή δεδομένων ασθενών.Συσκευές όπως αντλίες ινσουλίνης, οθόνες καρδιακού ρυθμού και φορητές μηχανές ΗΚΓ ενσωματώνουν το DS1307 για να παρακολουθείτε με ακρίβεια το χρόνο για τα χρονοδιαγράμματα φαρμάκων, τη συνεχή παρακολούθηση ή τα καταγεγραμμένα δεδομένα υγείας.Η αξιοπιστία του διασφαλίζει ότι αυτές οι συσκευές λειτουργούν με συνέπεια, βελτιώνοντας τα αποτελέσματα των ασθενών.

Έξυπνες οικιακές συσκευές

Στο έξυπνο οικοσύστημα στο σπίτι, η μονάδα DS1307 βρίσκει τη θέση του σε συσκευές όπως θερμοστάτες, συστήματα φωτισμού και συστήματα ασφαλείας στο σπίτι.Επιτρέπει σε αυτές τις συσκευές να λειτουργούν σε προ-προγραμματισμένα χρονοδιαγράμματα, όπως η ενεργοποίηση ή η απενεργοποίηση των φώτων σε συγκεκριμένες χρονικές στιγμές, η ρύθμιση του θερμοστάτη καθ 'όλη τη διάρκεια της ημέρας ή η αυτόματη λειτουργία των συστημάτων συναγερμού.Ο ακριβής χρονισμός ενισχύει την αποτελεσματικότητα και τη χρηστικότητα αυτών των συστημάτων.

Συστήματα περιβαλλοντικής παρακολούθησης

Οι περιβαλλοντικοί αισθητήρες που παρακολουθούν τις συνθήκες όπως η θερμοκρασία, η υγρασία και η ποιότητα του αέρα χρησιμοποιούν το DS1307 για ακριβείς αναγνώσεις χρονικά σφραγισμένων.Αυτό το όφελος για την έρευνα, τις κλιματικές μελέτες και τις βιομηχανικές εφαρμογές όπου οι τάσεις πρέπει να εντοπίζονται με την πάροδο του χρόνου.Για παράδειγμα, σε γεωργικές εφαρμογές, μπορεί να βοηθήσει στην παρακολούθηση της υγρασίας του εδάφους ή των καιρικών συνθηκών, επιτρέποντας στους αγρότες να λαμβάνουν τεκμηριωμένες αποφάσεις με βάση το χρόνο και τα ιστορικά δεδομένα.

Βιομηχανικός αυτοματισμός

Στα εργοστάσια και τα βιομηχανικά εργοστάσια, το DS1307 χρησιμοποιείται σε αυτοματοποιημένα συστήματα για τον προγραμματισμό και τον συντονισμό των καθηκόντων.Μηχανές που απαιτούν συγχρονισμό, όπως οι ρομπότ μεταφοράς ή ρομπότ γραμμής συναρμολόγησης, εξαρτώνται από το DS1307 για αξιόπιστο χρονισμό.Η χρήση του σε βιομηχανικά περιβάλλοντα βελτιώνει την αποτελεσματικότητα της παραγωγής και εξασφαλίζει ότι οι εργασίες διεξάγονται με ακρίβεια.
