Διακόπτες DPDT: Τύποι, λειτουργίες, εφαρμογές και σύγκριση

Αυτός ο οδηγός εξηγεί όλα όσα πρέπει να γνωρίζετε για τους διακόπτες DPDT, οι οποίοι είναι ειδικοί διακόπτες που μπορούν να ελέγξουν ταυτόχρονα δύο κυκλώματα.Δείχνει πώς λειτουργεί ο διακόπτης μέσα, τι διαφορετικοί τύποι υπάρχουν και πώς χρησιμοποιούνται σε έργα.Θα μάθετε για την εναλλαγή, το rocker, το slide, το locking και τα στιγμιαία είδη διακόπτη DPDT.Συγκρίνει το DPDT μεταβαίνει σε άλλους τύπους διακόπτη και επισημαίνει τις καλές και κακές πλευρές τους, βοηθώντας σας να καταλάβετε πότε και γιατί να τα χρησιμοποιήσετε.

Κατάλογος

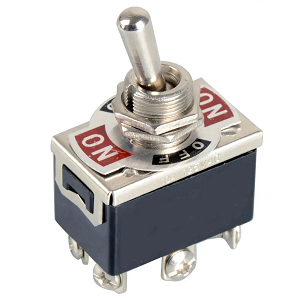

Τι είναι ένας διακόπτης DPDT;

ΕΝΑ Διπλό πόσον διπλό ρίψη (DPDT) Ο διακόπτης είναι ένα μηχανικό συστατικό που σας επιτρέπει να ελέγχετε δύο ξεχωριστά ηλεκτρικά κυκλώματα με μία κίνηση διακόπτη.Μέσα στον διακόπτη υπάρχουν δύο ανεξάρτητοι πόλοι, ο καθένας που ελέγχει το δικό του κύκλωμα και κάθε πόλος μπορεί να συνδεθεί με μία από τις δύο εξόδους.Όταν αναστρέψετε το διακόπτη, και τα δύο κυκλώματα αλλάζουν ταυτόχρονα.Σκεφτείτε ένα διακόπτη DPDT ως δύο διακόπτες διπλής απόκτησης ενός πόλου (SPDT) που συνδέονται και λειτουργούν ταυτόχρονα.

Ανάλογα με το μοντέλο, οι διακόπτες DPDT έρχονται σε δύο κοινούς τύπους: on-on και on-off-on.Ο τύπος on-on μεταβαίνει απευθείας μεταξύ δύο εξόδων, ενώ ο τύπος on-off-on περιλαμβάνει μια κεντρική θέση που αποσυνδέει και τις δύο εξόδους.Αυτή η μεσαία κατάσταση "off" είναι χρήσιμη όταν πρέπει να σταματήσετε προσωρινά ένα κύκλωμα.Επειδή ελέγχει ταυτόχρονα δύο κυκλώματα, ένας διακόπτης DPDT μπορεί να απλοποιήσει τα σχέδια αντικαθιστώντας δύο ξεχωριστούς διακόπτες με ένα.

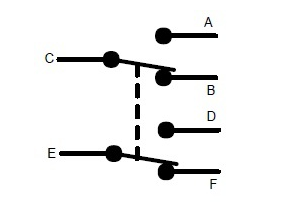

Δομή διακόπτη DPDT

Εικόνα 2.

Όνομα τερματικού	Λειτουργική περιγραφή
C (κοινό 1)	Κύριος τερματικός σταθμός του πρώτου πόλου.συνδέεται είτε με ένα είτε B ανάλογα με τη θέση του διακόπτη
Α (Νο 1)	Συνήθως ανοικτή επαφή του πρώτου πόλου.συνδέεται με το γ Όταν ο διακόπτης είναι ενεργοποιημένος στη μία πλευρά
Β (NC 1)	Κανονικά κλειστή επαφή του πρώτου πόλου.συνδέεται με το γ Όταν ο διακόπτης βρίσκεται σε προεπιλεγμένη θέση
E (κοινό 2)	Κύριος τερματικός σταθμός του δεύτερου πόλου.συνδέεται είτε με d είτε F ανάλογα με τη θέση του διακόπτη
Δ (Νο 2)	Κανονικά ανοικτή επαφή του δεύτερου πόλου.συνδέεται με το e Όταν ο διακόπτης είναι ενεργοποιημένος στη μία πλευρά
F (NC 2)	Κανονικά κλειστή επαφή του δεύτερου πόλου.συνδέεται με το e Όταν ο διακόπτης βρίσκεται σε προεπιλεγμένη θέση

Πώς λειτουργεί ένας διακόπτης DPDT;

Ένας διακόπτης DPDT αλλάζει τη ροή του ρεύματος σε δύο κυκλώματα με εναλλαγή μεταξύ δύο ομάδων ακροδεκτών εξόδου.Κάθε πόλος συνδέει μία μόνο είσοδο (το τερματικό COM) σε μία από τις δύο εξόδους (NO ή NC), ανάλογα με τη θέση του διακόπτη.Όταν αναστρέψετε το διακόπτη στη μία πλευρά, οι κοινοί τερματικοί συνδέονται με ένα σύνολο εξόδων.Τραβήξτε το αντίστροφο τους συνδέει με το αντίθετο σετ.Αυτή η λειτουργία επιτρέπει στον διακόπτη να αντιστρέφει τις διαδρομές κατεύθυνσης ρεύματος ή αλλαγής.Η έκδοση on-on αλλάζει μεταξύ δύο ενεργών καταστάσεων, ενώ η έκδοση on-off-on περιλαμβάνει μια κεντρική θέση που σπάει το κύκλωμα, χρήσιμο όταν πρέπει να σταματήσετε ή να απενεργοποιήσετε και τα δύο κυκλώματα προσωρινά.

Μια άλλη σημαντική διάκριση είναι αν ο διακόπτης είναι στιγμιαία ή διατηρείται: ένας στιγμιαίος διακόπτης επιστρέφει στην αρχική του θέση όταν απελευθερώνεται, ενώ ένας διατηρούμενος διακόπτης παραμένει στη θέση του μέχρι να αναστραφεί με το χέρι.Οι στιγμιαίες τύποι χρησιμοποιούνται για προσωρινές ενέργειες όπως η επιλογή δοκιμών ή λειτουργίας, ενώ οι διατηρούμενοι τύποι προτιμώνται για σταθερό, μακροπρόθεσμο έλεγχο σε εφαρμογές όπως η εναλλαγή ισχύος ή η κατεύθυνση του κινητήρα.

Τύποι διακόπτη DPDT

Οι διακόπτες DPDT έρχονται σε διάφορα φυσικά στυλ και μηχανικές διαμορφώσεις.Κάθε τύπος είναι προσαρμοσμένος για συγκεκριμένες εργασίες ή περιβάλλοντα.

Κανονική εναλλαγή

Ο τυπικός διακόπτης εναλλαγής DPDT διαθέτει μοχλό τύπου BAT που μπορεί να αναστραφεί σε διαφορετικές θέσεις, προσφέροντας ισχυρή ανάγνωση απτικής ανάδρασης.Αυτός ο τύπος διακόπτη χρησιμοποιείται σε εφαρμογές όπου απαιτείται διαυγής χειροκίνητο έλεγχο, όπως οι βιομηχανικοί πίνακες ελέγχου, τα συστήματα γεννήτριας και οι διάφοροι τύποι μηχανημάτων.Ο σχεδιασμός εναλλαγής καθιστά εύκολο να δείτε και να αισθανθείτε ποια θέση είναι η θέση που βρίσκεται, ο οποίος είναι χρήσιμος σε περιβάλλοντα όπου απαιτείται γρήγορη και αυτοπεποίθηση.

Ως διακόπτης διπλής πόλης (DPDT), η τυποποιημένη έκδοση εναλλαγής μπορεί να ελέγξει τα δύο ξεχωριστά κυκλώματα ταυτόχρονα.Κάθε πόλος έχει δύο βολές, επιτρέποντας σε κάθε κύκλωμα να συνδεθεί με μία από τις δύο εξόδους.Αυτό καθιστά τον διακόπτη ιδανικό για την αντιστροφή των οδηγιών του κινητήρα, την εναλλαγή μεταξύ δύο πηγών ενέργειας ή την εναλλαγή μεταξύ λειτουργικών τρόπων σε πολύπλοκα συστήματα.

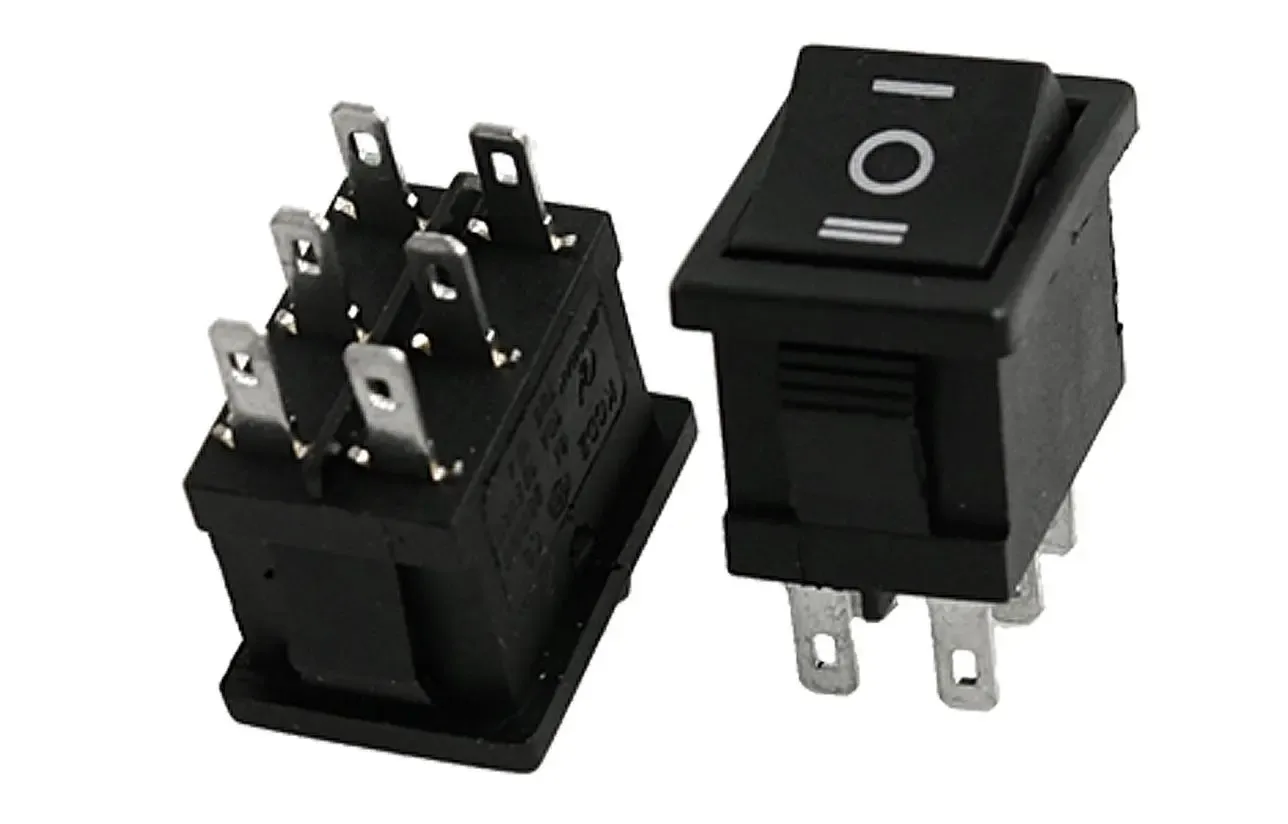

Εικόνα 3. Τυπική εναλλαγή

Διακόπτης ροκ

Ένας διακόπτης rocker είναι ένας τύπος διακόπτη DPDT που λειτουργεί πατώντας μία πλευρά ενός επίπεδου ενεργοποιητή περιστροφής, προκαλώντας την αύξηση της άλλης πλευράς.Σε αντίθεση με την πιο μηχανική αίσθηση ενός διακόπτη εναλλαγής, οι διακόπτες Rocker προσφέρουν μια ομαλότερη, πιο ήσυχη λειτουργία, καθιστώντας τους ιδανικούς για εφαρμογές όπου είναι επιθυμητή μια πιο γυαλισμένη ή χαμηλού προφίλ διασύνδεση.Η επιφάνεια τους κάθεται ή ελαφρώς ανυψώνεται από ένα πάνελ, συμβάλλοντας σε μια καθαρή και σύγχρονη αισθητική, γι 'αυτό και συνήθως βρίσκονται σε οικιακές συσκευές, ιατρικό εξοπλισμό και ηλεκτρονικά γραφεία.

Λειτουργικά, ένας διακόπτης rocker DPDT μπορεί να ελέγξει δύο ξεχωριστά κυκλώματα, με κάθε πόλο να μπορεί να αλλάξει μεταξύ δύο ακροδεκτών εξόδου.Αυτό επιτρέπει τις ίδιες ευπροσάρμοστες εφαρμογές που παρατηρούνται σε άλλες μορφές DPDT, όπως ο έλεγχος κατεύθυνσης κινητήρα, η εναλλαγή κυκλωμάτων ή η εναλλαγή της λειτουργίας, αλλά με μια πιο κομψή διεπαφή και συχνά βελτιωμένη ευκολία χρήσης.

Εικόνα 4. Διακόπτης rocker

Διακόπτης ολίσθησης

Ένας διακόπτης διαφάνειας είναι ένας τύπος διακόπτη DPDT που λειτουργεί μετακινώντας έναν μικρό ενεργοποιητή οριζόντια ή κάθετα κατά μήκος μιας ευθείας διαδρομής.Αντί να αναστρέψουμε ή να κουνιστούν, απλά ολισθαίνει το διακόπτη σε μετατόπιση μεταξύ των θέσεων, παρέχοντας μια χαμηλού προφίλ, διαισθητική μέθοδο μεταβαλλόμενων καταστάσεων.Οι διακόπτες ολίσθησης ευνοούνται σε συμπαγείς ηλεκτρονικές συσκευές, όπως αναμίκτες ήχου, φορητά όργανα, τηλεχειριστήρια και ηλεκτρονικά.

Όπως όλοι οι διακόπτες DPDT, ο διακόπτης διαφάνειας είναι ικανός να μετατρέπει ταυτόχρονα δύο ξεχωριστά κυκλώματα, με κάθε πόλο να συνδέεται με μία από τις δύο βολές.Αυτό επιτρέπει διάφορες λειτουργίες, όπως αντιστροφή πολικότητας, δρομολόγηση σήματος ή επιλογή πολλαπλών λειτουργιών, όλα μέσα σε ένα μικρό αποτύπωμα.Η συρόμενη δράση δίνει σαφή ανατροφοδότηση και συχνά κρατάει τη θέση της με ασφάλεια, καθιστώντας την αξιόπιστη για εφαρμογές όπου πρέπει να αποφεύγεται τυχαία αλλαγή.

Εικόνα 5. Διακόπτης διαφάνειας

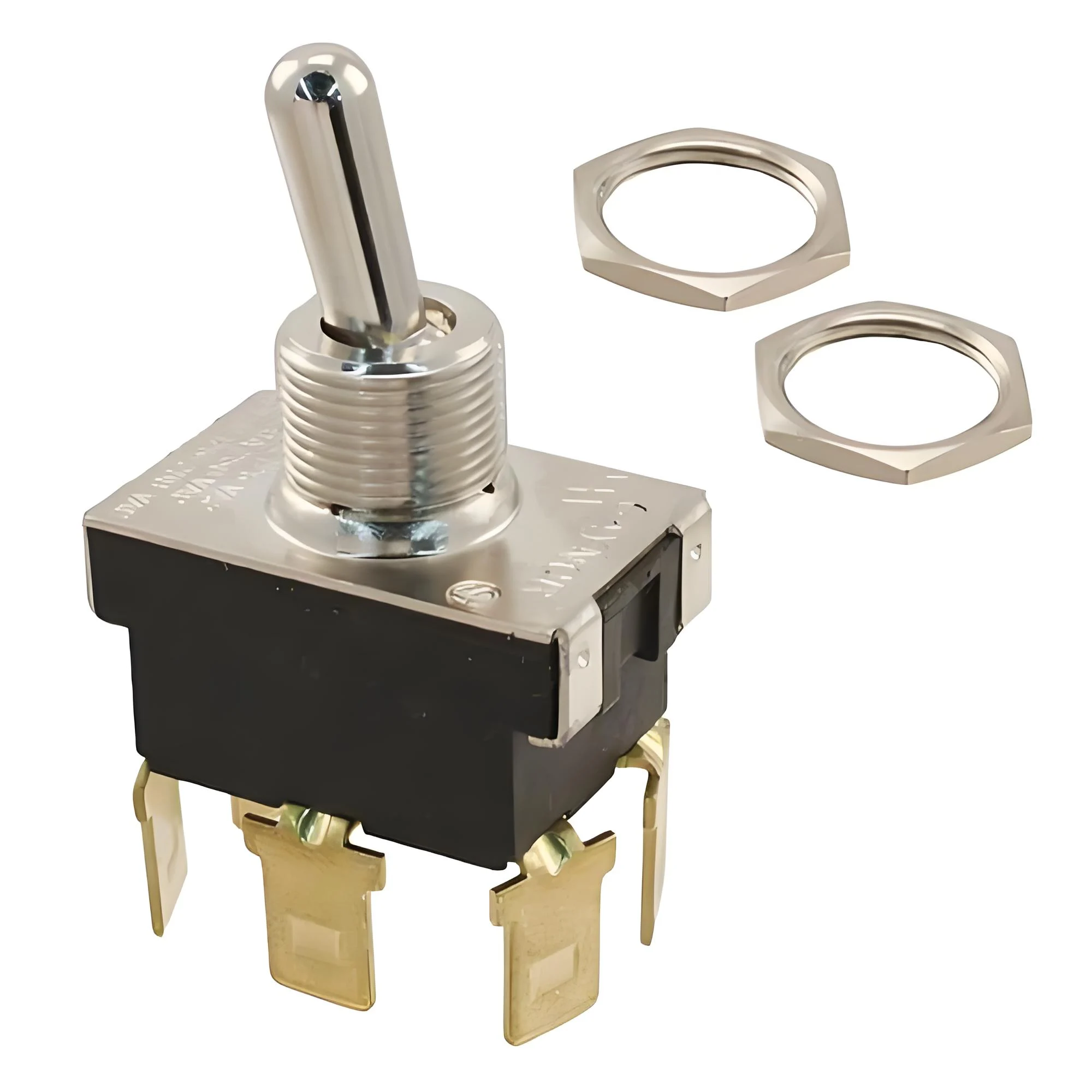

Διακόπτης ασφάλισης

Ο διακόπτης κλειδώματος είναι ένας τύπος διακόπτη DPDT που ενσωματώνει έναν μηχανικό μηχανισμό κλειδώματος για να συγκρατήσει τον ενεργοποιητή σταθερά στη θέση του μόλις εμπλακεί.Για να αλλάξετε τη θέση του διακόπτη, πρέπει να εφαρμόσετε πρόσθετη δύναμη ή να εκτελέσετε μια συγκεκριμένη κίνηση, όπως το τράβηγμα, την ώθηση ή την περιστροφή του ενεργοποιητή.Αυτή η προστιθέμενη αντίσταση διασφαλίζει ότι ο διακόπτης δεν είναι τυχαία εναρμονισμένη, καθιστώντας την ιδιαίτερα κατάλληλη για συστήματα κρίσιμης σημασίας για την ασφάλεια, βιομηχανικά μηχανήματα, πίνακες αεροπορίας και περιβάλλοντα υψηλής κοιλότητας όπου η ακούσια λειτουργία θα μπορούσε να οδηγήσει σε αποτυχία ή κίνδυνο.

Λειτουργικά, εξακολουθεί να λειτουργεί ως διακόπτης διπλού πόλης διπλού πόλου, που σημαίνει ότι μπορεί να ελέγχει δύο ανεξάρτητα κυκλώματα, κάθε εναλλαγή μεταξύ δύο εξόδων.Αυτό παρέχει ευπροσάρμοστο έλεγχο διατηρώντας παράλληλα την ασφαλή, σκόπιμη λειτουργία.Η ισχυρή κατασκευή και ο ενισχυμένος μηχανισμός ασφαλείας ενός διακόπτη κλειδώματος είναι πολύτιμοι σε πλαίσια όπου η αξιοπιστία, η ανθεκτικότητα και η πρόθεση του χειριστή.

Εικόνα 6.

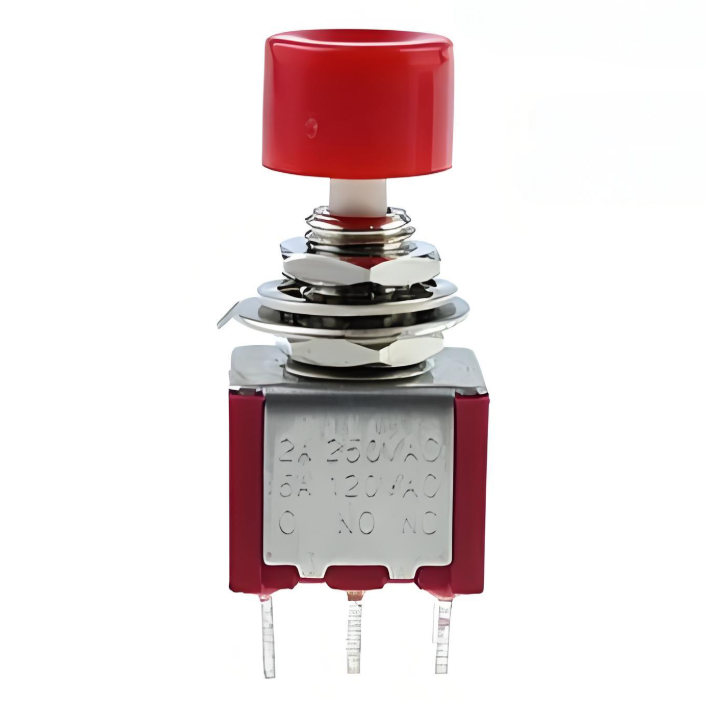

Στιγμιαία dpdt

Ο στιγμιαίος διακόπτης DPDT είναι ένας διακόπτης με ελατήριο που επιστρέφει στην προεπιλεγμένη θέση του όταν απελευθερώνεται.Σε αντίθεση με τους διακόπτες μανδάλωσης που παραμένουν στη θέση τους μόλις μπερδεύονται, ένας στιγμιαίος διακόπτης διατηρεί μόνο την κατάστασή του ενώ πιέζεται ενεργά ή κρατιέται.Αυτό το καθιστά εξαιρετικά κατάλληλο για προσωρινές λειτουργίες, όπως συμβάντα ενεργοποίησης, αποστολή σημάτων ελέγχου ή εμπλοκή βραχυπρόθεσμων συνδέσεων σε συστήματα.Οι κοινές εφαρμογές περιλαμβάνουν εξοπλισμό δοκιμών, πίνακες ελέγχου, συστήματα ρομποτικής ενεργοποίησης και άλλες διεπαφές χρειάζονται σύντομη, χειροκίνητη είσοδο.

Ως διακόπτης διπλού πόλης διπλού πόλου, ο στιγμιαίος τύπος εξακολουθεί να ελέγχει ταυτόχρονα δύο ανεξάρτητα κυκλώματα, με κάθε πόλο να αλλάζει ανάμεσα σε δύο βολές.Αυτή η δυνατότητα του επιτρέπει να χρησιμοποιείται για εργασίες όπως η αντιστροφή της πολικότητας του κινητήρα, η εναλλαγή διπλών εξόδων στιγμιαία ή η αποστολή γρήγορων παλμών σε συστήματα αυτοματισμού.Ο ενσωματωμένος μηχανισμός του ελατηρίου εξασφαλίζει μια γρήγορη επαναφορά, η οποία είναι ιδανική για την πρόληψη της παρατεταμένης ή ακούσιας δέσμευσης κυκλωμάτων.

Εικόνα 7. Στιγμιαία DPDT

Χρησιμοποιώντας ένα διακόπτη DPDT για τον έλεγχο ενός κινητήρα DC

Ένας διακόπτης διπλού πόλου (DPDT) είναι μια πρακτική και ευρέως χρησιμοποιούμενη μέθοδος για την αντιστροφή της κατεύθυνσης ενός κινητήρα DC.Λειτουργεί παρόμοια με ένα χειροκίνητο κύκλωμα H-Bridge, επιτρέποντας την αλλαγή της πολικότητας της τάσης που παρέχεται στον κινητήρα.Αυτή η αλλαγή στην πολικότητα μεταβάλλει την κατεύθυνση του ρεύματος μέσω του κινητήρα, η οποία με τη σειρά του αναστρέφει την περιστροφή του.

Εικόνα 8. Διακόπτης DPDT σε σύνδεση κινητήρα

Στο κύκλωμα που εμφανίζεται, η τροφοδοσία ρεύματος συνδέεται με τους κεντρικούς ακροδέκτες του διακόπτη DPDT, με την ένδειξη C και D. Ο κινητήρας είναι συνδεδεμένος στους κορυφαίους ακροδέκτες, οι Α και Β.Όταν ο διακόπτης αναστρέφεται σε μία θέση, το ρεύμα ρέει μέσω του κινητήρα προς μία κατεύθυνση, προκαλώντας την περιστροφή του δεξιόστροφα.Η αναστροφή του διακόπτη στην αντίθετη θέση αντιστρέφει τη ροή του ρεύματος, καθιστώντας τον κινητήρα περιστροφής αριστερόστροφα.

Τι είναι ο διακόπτης εναλλαγής DPDT;

Ένας διακόπτης εναλλαγής DPDT είναι ένας συγκεκριμένος τύπος DPDT που χρησιμοποιεί ένα μοχλό (ή "λαβή BAT") για να αλλάξει τις καταστάσεις.Η δράση εναλλαγής δίνει ένα σταθερό, αξιοσημείωτο κλικ, το οποίο είναι χρήσιμο όταν είναι σημαντική η χειροκίνητη επιβεβαίωση.Οι περισσότεροι διακόπτες εναλλαγής DPDT έχουν διαμόρφωση on-off-on.Αυτό σας επιτρέπει να αλλάζετε μεταξύ δύο διαδρομών κυκλώματος και επίσης να αποσυνδέετε πλήρως και τα δύο κυκλώματα στην κεντρική θέση.

Εσωτερικά, ο διακόπτης εναλλαγής λειτουργεί σαν δύο συγχρονισμένους διακόπτες SPDT.Αυτό του επιτρέπει να διαχειρίζεται δύο ξεχωριστά σήματα ή γραμμές ηλεκτρικής ενέργειας ταυτόχρονα, όπως ζωντανά και ουδέτερα καλώδια σε κυκλώματα AC.Αυτοί οι διακόπτες είναι κοινές σε θαλάσσια χειριστήρια, πίνακες ελέγχου οχημάτων και τραχιά εξοπλισμό.Πολλοί είναι σφραγισμένοι για να αντισταθούν στο νερό, τη σκόνη και τη βρωμιά, να πληρούν τα πρότυπα IP για σκληρά περιβάλλοντα.

Συγκρίνοντας το DPDT με άλλους τύπους διακόπτη

Τύπος διακόπτη	Δυνατότητα ελέγχου	Αριθμός κυκλωμάτων Ελεγχόμενος	Επιλογές εξόδου	Τυπική χρήση	Συγχρονισμένη εναλλαγή
SPST	Απλό on/off	1	1	Βασικό φως ή έλεγχος ισχύος	Οχι
SPDT	Διακόπτει μία είσοδο μεταξύ δύο εξόδων	1	2	Δρομολόγηση σήματος, βασικοί διακόπτες επιλογής	Οχι
Dpdt	Διακόπτει δύο κυκλώματα μεταξύ δύο εξόδων	2	2 ανά κύκλωμα (4 συνολικά)	Αναστροφή κινητήρα, έλεγχος διπλού συστήματος	Ναί
Διακόπτης τρισδιάστατης	Ελέγχει ένα κύκλωμα από δύο τοποθεσίες	1	2 θέσεις	Φωτισμός στο σπίτι από πολλαπλά σημεία	Οχι
Περιστροφικός διακόπτης	Επιλέγει από πολλαπλές εξόδους σε περιστροφή	1 (ή περισσότερο, ανάλογα με το σχεδιασμό)	Πολλαπλούς	ΕΠΙΛΟΓΕΣ ΕΙΣΑΓΩΓΗΣ Ήχου, ανεμιστήρες πολλαπλών ταχυτήτων	Όχι (συνήθως δεν είναι διπλός συγχρονισμός)

Πλεονεκτήματα και μειονεκτήματα

Φόντα

• Ελέγχει ταυτόχρονα δύο κυκλώματα.

• Αντικαθιστά δύο διακόπτες SPDT, μειώνοντας τα μέρη.

• Ενεργοποιεί την αναστροφή της πολικότητας και την εναλλαγή διπλής λειτουργίας.

• Συμβατό με συστήματα AC και DC.

• Ο μηχανικός σχεδιασμός είναι απλός και αξιόπιστος.

Μειονεκτήματα

• πιο ακριβό από τους τύπους SPST/SPDT λόγω της εσωτερικής πολυπλοκότητας.

• Η χειροκίνητη λειτουργία δεν διαθέτει έξυπνα χαρακτηριστικά όπως τηλεχειριστήριο ή ανατροφοδότηση.

• Μπορεί να πάρει περισσότερο χώρο σε πολυσύχναστες πίνακες κυκλωμάτων.

• Χρειάζεται εξαρτήματα προστασίας κατά την εναλλαγή των επαγωγικών φορτίων υψηλής ισχύος.

Εφαρμογές των διακόπτη DPDT

Οι διακόπτες DPDT χρησιμοποιούνται οπουδήποτε χρειάζεστε για να ελέγξετε ταυτόχρονα δύο κυκλώματα.Ορισμένες τυπικές χρήσεις περιλαμβάνουν:

Έλεγχος κινητήρα DC

Οι διακόπτες DPDT μπορούν να αλλάξουν την κατεύθυνση που περιστρέφεται ένας κινητήρας DC.Αυτό γίνεται με την περιστροφή της ροής του ηλεκτρικού ρεύματος.Για παράδειγμα, εάν χτίζετε ένα ρομπότ ή ένα μικρό μηχάνημα, ίσως θέλετε τους τροχούς ή τα χέρια να προχωρήσουν και να προς τα πίσω.Ένας διακόπτης DPDT μπορεί να το κάνει αυτό να συμβεί εύκολα, απλά με το να τον στρέψει με τον ένα ή τον άλλο τρόπο.

Επιλογή πηγής ενέργειας

Μερικές φορές μια συσκευή πρέπει να λειτουργεί με περισσότερες από μία πηγές ενέργειας, όπως η εναλλαγή μεταξύ μιας μπαταρίας και μιας πρίζας τοίχου.Ένας διακόπτης DPDT καθιστά απλό να αλλάξει από την κύρια τροφοδοσία ρεύματος σε ένα αντίγραφο ασφαλείας.Αυτό βοηθά να διατηρούνται τα πράγματα να λειτουργούν ομαλά κατά τη διάρκεια των περικοπών ρεύματος ή όταν δεν υπάρχει διαθέσιμη πηγή.

Δρομολόγηση ήχου

Στα συστήματα ήχου, ίσως θελήσετε να επιλέξετε μεταξύ διαφορετικών εισόδων ήχου (όπως ένα μικρόφωνο ή μια συσκευή αναπαραγωγής μουσικής) ή εξόδους (όπως ακουστικά ή ηχεία).Ένας διακόπτης DPDT μπορεί να σας βοηθήσει να επιλέξετε ποια είσοδο θέλετε να χρησιμοποιήσετε ή πού πρέπει να πάει ο ήχος, απλώς αναστρέφοντας τον διακόπτη.

Μοντέλο σιδηροδρόμων

Τα σύνολα τρένων μοντέλων χρησιμοποιούν συχνά διακόπτες DPDT για τον έλεγχο της κατεύθυνσης των αμαξοστοιχιών.Ο διακόπτης μπορεί να αντιστρέψει την πολικότητα των κομματιών, η οποία αλλάζει την κατεύθυνση στην οποία κινείται η αμαξοστοιχία.Αυτό προσθέτει περισσότερη διασκέδαση και έλεγχο στη ρύθμιση της αμαξοστοιχίας.

Φωτισμός

Οι διακόπτες DPDT μπορούν να βοηθήσουν τα φώτα ελέγχου σε πιο σύνθετες ρυθμίσεις.Για παράδειγμα, εάν έχετε φωτισμένο με περισσότερα από ένα κύκλωμα ή επίπεδο φωτεινότητας, ένας διακόπτης DPDT μπορεί να σας επιτρέψει να επιλέξετε πόσο φωτεινό είναι το φως ή ποια ομάδα φώτων πρέπει να ενεργοποιηθεί.

Συστήματα αυτοματισμού

Σε συστήματα που συνήθως εκτελούνται αυτόματα, μπορεί να υπάρχουν ακόμη και στιγμές που ένα άτομο πρέπει να πάρει τον έλεγχο.Ένας διακόπτης DPDT μπορεί να λειτουργήσει ως χειροκίνητη παράκαμψη, επιτρέποντας σε ένα άτομο να πάρει τον έλεγχο όταν χρειάζεται.Μπορεί επίσης να χρησιμοποιηθεί για την εναλλαγή μεταξύ διαφορετικών λειτουργικών τρόπων λειτουργίας, δίνοντας μεγαλύτερη ευελιξία στον τρόπο λειτουργίας του συστήματος.

Σύναψη

Ένας διακόπτης DPDT είναι χρήσιμος επειδή μπορεί να ελέγχει δύο ηλεκτρικές διαδρομές ταυτόχρονα με μία απλή κίνηση.Λειτουργεί σαν δύο μικρότερους διακόπτες που εργάζονται μαζί.Υπάρχουν διαφορετικά στυλ διακόπτη DPDT, όπως η εναλλαγή ή η ολίσθηση, το καθένα για διαφορετικές εργασίες.Αυτοί οι διακόπτες είναι εξαιρετικοί για πράγματα όπως η αλλαγή της κατεύθυνσης του κινητήρα, η επιλογή μεταξύ πηγών ενέργειας ή η παροχή χειροκίνητου ελέγχου σε αυτόματα συστήματα.Ενώ μπορεί να κοστίζουν περισσότερο και να καταλαμβάνουν περισσότερο χώρο από τους βασικούς διακόπτες, η ικανότητά τους να χειρίζονται δύο κυκλώματα ταυτόχρονα τους καθιστά μια έξυπνη επιλογή για πολλά ηλεκτρικά καθήκοντα.
