Cycloconverter Explained: Simple Guide to Working and Uses

Σε αυτό το άρθρο, θα μάθετε τι είναι ένας κυκλομετατροπέας και πώς μετατρέπει απευθείας την ισχύ εναλλασσόμενου ρεύματος από τη μια συχνότητα στην άλλη χωρίς τη χρήση βαθμίδας DC.Θα κατανοήσετε πώς λειτουργεί, συμπεριλαμβανομένου του τρόπου με τον οποίο ελέγχονται και διαμορφώνονται οι κυματομορφές χρησιμοποιώντας θυρίστορ και τεχνικές μεταγωγής.Το άρθρο καλύπτει επίσης τα βασικά χαρακτηριστικά, τους τύπους και τα κύρια συστατικά του.Στο τέλος, θα δείτε πού χρησιμοποιούνται οι κυκλομετατροπείς και γιατί είναι σημαντικοί σε εφαρμογές υψηλής ισχύος.

Κατάλογος

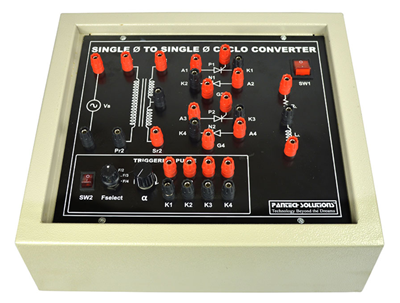

Εικόνα 1. Κυκλομετατροπέας

Τι είναι ένας Κυκλομετατροπέας;

Ένας κυκλομετατροπέας είναι ένας άμεσος μετατροπέας ισχύος AC σε AC που αλλάζει τη συχνότητα μιας τροφοδοσίας εναλλασσόμενου ρεύματος εισόδου χωρίς τη χρήση ενδιάμεσης ζεύξης DC.Μετατρέπει εναλλασσόμενο ρεύμα σταθερής συχνότητας σε έξοδο AC μεταβλητής συχνότητας κατάλληλη για συγκεκριμένες απαιτήσεις φορτίου.Αυτός ο τύπος μετατροπέα επεξεργάζεται απευθείας την κυματομορφή εισόδου για να παράγει μια έξοδο χαμηλότερης ή υψηλότερης συχνότητας.Οι κυκλομετατροπείς χρησιμοποιούνται ευρέως σε συστήματα που απαιτούν ομαλή και συνεχή μεταβολή της συχνότητας.Είναι ιδιαίτερα χρήσιμα σε εφαρμογές υψηλής ισχύος όπου ο αποτελεσματικός έλεγχος συχνότητας είναι σημαντικός.Η κύρια λειτουργία ενός κυκλομετατροπέα είναι να παρέχει ελεγχόμενη ισχύ εναλλασσόμενου ρεύματος στην επιθυμητή συχνότητα διατηρώντας παράλληλα τον συγχρονισμό με την τροφοδοσία εισόδου.

Χαρακτηριστικά Κυκλομετατροπέα

• Ευρύ εύρος συχνοτήτων εξόδου

Οι κυκλομετατροπείς μπορούν να παράγουν συχνότητες εξόδου που είναι είτε χαμηλότερες είτε υψηλότερες από τη συχνότητα εισόδου.Στις περισσότερες πρακτικές περιπτώσεις, η συχνότητα εξόδου είναι σημαντικά χαμηλότερη, συνήθως μικρότερη από το ένα τρίτο της συχνότητας εισόδου.Αυτή η ευελιξία επιτρέπει τον ακριβή έλεγχο της ισχύος AC που παρέχεται στα φορτία.Το ρυθμιζόμενο εύρος συχνοτήτων καθιστά τους κυκλομετατροπείς κατάλληλους για εφαρμογές μεταβλητής ταχύτητας.

• Μη ημιτονοειδής κυματομορφή εξόδου

Η κυματομορφή εξόδου ενός κυκλομετατροπέα δεν είναι καθαρό ημιτονοειδές κύμα αλλά αποτελείται από τμηματικά τμήματα της κυματομορφής εισόδου.Αυτό οδηγεί σε παραμόρφωση κυματομορφής που περιλαμβάνει αρμονικές συνιστώσες.Η ποιότητα της κυματομορφής εξόδου εξαρτάται από την ακρίβεια ελέγχου και τα μοτίβα μεταγωγής.Συχνά απαιτείται πρόσθετο φιλτράρισμα για τη βελτίωση της ομαλότητας της κυματομορφής.

• Υψηλό αρμονικό περιεχόμενο

Οι κυκλομετατροπείς παράγουν εγγενώς σημαντική αρμονική παραμόρφωση λόγω της διαμόρφωσης κυματομορφής.Αυτές οι αρμονικές μπορούν να επηρεάσουν τόσο το φορτίο όσο και το σύστημα τροφοδοσίας.Τα αρμονικά μπορεί να οδηγήσουν σε πρόσθετη θέρμανση, θόρυβο και μειωμένη απόδοση στον ηλεκτρικό εξοπλισμό.Απαιτείται σωστός σχεδιασμός συστήματος για να ελαχιστοποιηθεί ο αντίκτυπός τους.

• Ικανότητα χειρισμού υψηλής ισχύος

Οι κυκλομετατροπείς είναι ικανοί να χειρίζονται μεγάλα επίπεδα ισχύος, καθιστώντας τους κατάλληλους για βαριές βιομηχανικές εφαρμογές.Χρησιμοποιούνται συνήθως σε συστήματα κλίμακας μεγαβάτ όπου απαιτείται ισχυρή μετατροπή ισχύος.Ο σχεδιασμός υποστηρίζει υψηλές τιμές ρεύματος και τάσης.Αυτό τα καθιστά αξιόπιστα για απαιτητικά ηλεκτρικά περιβάλλοντα.

• Άμεση μετατροπή ισχύος

Δεδομένου ότι οι κυκλομετατροπείς δεν χρησιμοποιούν ενδιάμεσο στάδιο DC, προσφέρουν άμεση μεταφορά ενέργειας από την είσοδο στην έξοδο.Αυτό μειώνει την ανάγκη για ογκώδη εξαρτήματα αποθήκευσης ενέργειας, όπως πυκνωτές ή επαγωγείς.Η απουσία σύνδεσης DC απλοποιεί ορισμένες πτυχές του σχεδιασμού του συστήματος.Επιτρέπει επίσης αποτελεσματική λειτουργία χαμηλών συχνοτήτων.

Αρχή Λειτουργίας Κυκλομετατροπέα

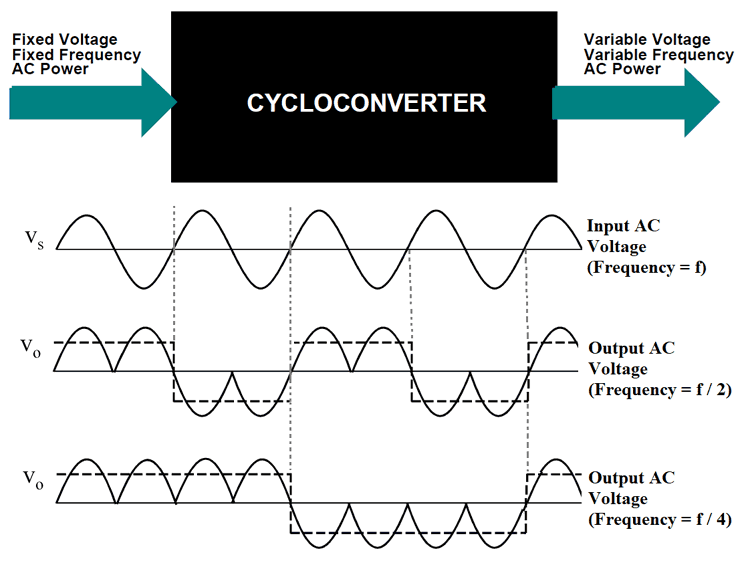

Εικόνα 2. Αρχή λειτουργίας κυκλομετατροπέα

1. Επεξεργασία τροφοδοσίας εναλλασσόμενου ρεύματος εισόδου: Ο κυκλομετατροπέας λαμβάνει μια τροφοδοσία εισόδου AC σταθερής συχνότητας, η οποία χρησιμεύει ως η κυματομορφή πηγής για τη μετατροπή.Αυτή η κυματομορφή εισόδου παρακολουθείται συνεχώς για να προσδιοριστεί η στιγμιαία πολικότητα της τάσης.Το σύστημα προετοιμάζεται να εξαγάγει συγκεκριμένα τμήματα αυτής της κυματομορφής για παραγωγή εξόδου.Το σήμα εισόδου λειτουργεί ως η βάση αναφοράς για όλες τις ενέργειες μεταγωγής.Δεν πραγματοποιείται ενδιάμεση μετατροπή DC κατά τη διάρκεια αυτής της διαδικασίας.

2. Ελεγχόμενη εναλλαγή θυρίστορ: Τα θυρίστορ ενεργοποιούνται σε ακριβείς γωνίες πυροδότησης για να ελέγχουν πότε ρέει ρεύμα μέσω του κυκλώματος.Προσαρμόζοντας αυτές τις γωνίες πυροδότησης, ο μετατροπέας επιλέγει συγκεκριμένα τμήματα της κυματομορφής εισόδου.Αυτή η επιλεκτική αγωγιμότητα επιτρέπει μόνο ορισμένα τμήματα να περάσουν στην έξοδο.Ο χρονισμός της μεταγωγής καθορίζει την πραγματική συχνότητα εξόδου.Απαιτείται ακριβής έλεγχος για τη διατήρηση σταθερής λειτουργίας.

3. Επιλογή τμηματικής κυματομορφής: Αντί να περάσει ολόκληρη η κυματομορφή εισόδου, ο κυκλομετατροπέας συνδυάζει πολλαπλά τμήματα από διαφορετικούς κύκλους.Αυτά τα τμήματα είναι διατεταγμένα ώστε να σχηματίζουν μια νέα κυματομορφή με διαφορετική συχνότητα.Τα θετικά και αρνητικά τμήματα επιλέγονται εναλλάξ για την κατασκευή του σήματος εξόδου.Η κυματομορφή που προκύπτει προσεγγίζει την επιθυμητή έξοδο AC.Αυτή η διαδικασία δημιουργεί μια βαθμιδωτή ή διαμορφωμένη κυματομορφή.

4. Σχηματισμός συχνότητας εξόδου: Η συχνότητα εξόδου καθορίζεται από το πόσοι κύκλοι εισόδου χρησιμοποιούνται για να σχηματιστεί ένας κύκλος εξόδου.Για παράδειγμα, ο συνδυασμός πολλαπλών κύκλων εισόδου μπορεί να παράγει χαμηλότερη συχνότητα εξόδου.Ο μετατροπέας τεντώνει ή συμπιέζει αποτελεσματικά την περίοδο κυματομορφής.Αυτό επιτρέπει την ομαλή μεταβολή της συχνότητας χωρίς να διακόπτεται η ροή ισχύος.Η έξοδος παραμένει συγχρονισμένη με την παροχή εισόδου.

5. Συνεχής Δημιουργία Κυματομορφής: Ο κυκλομετατροπέας επαναλαμβάνει συνεχώς τη διαδικασία επιλογής και μεταγωγής για να διατηρήσει μια σταθερή κυματομορφή εξόδου.Η τάση εξόδου ακολουθεί ένα ελεγχόμενο μοτίβο με βάση τη σειρά πυροδότησης.Αυτό διασφαλίζει ότι το φορτίο λαμβάνει μια σταθερή παροχή AC στην απαιτούμενη συχνότητα.Η διαδικασία λειτουργεί έγκαιρα με ελάχιστη καθυστέρηση.Η σταθερότητα εξαρτάται από τον ακριβή χρονισμό και τον συντονισμό των συσκευών μεταγωγής.

Τύποι Κυκλομετατροπέων

Με βάση τη συχνότητα εξόδου

Οι κυκλομετατροπείς ταξινομούνται με βάση το αν η συχνότητα εξόδου είναι υψηλότερη ή χαμηλότερη από τη συχνότητα εισόδου.

1. Αναβαθμός κυκλομετατροπέας

Ένας ανοδικός κυκλομετατροπέας είναι ένας τύπος μετατροπέα AC-to-AC που παράγει συχνότητα εξόδου υψηλότερη από τη συχνότητα εισόδου.Αυξάνει τη συχνότητα αναδιατάσσοντας τμήματα της κυματομορφής εισόδου για να σχηματίσει μικρότερους κύκλους εξόδου.Αυτός ο τύπος χρησιμοποιείται λιγότερο συχνά λόγω των πρακτικών περιορισμών στην επίτευξη σταθερής εξόδου υψηλής συχνότητας.Η ποιότητα της κυματομορφής εξόδου παραμορφώνεται περισσότερο καθώς αυξάνεται η συχνότητα.Η πολυπλοκότητα του ελέγχου αυξάνεται επίσης με υψηλότερες συχνότητες εξόδου.Λόγω αυτών των περιορισμών, οι κυκλομετατροπείς step-up σπάνια εφαρμόζονται σε βιομηχανικά συστήματα.Χρησιμοποιούνται κυρίως για εξειδικευμένους ή πειραματικούς σκοπούς.

2. Βελτιωμένος Κυκλομετατροπέας

Ένας βαθμιαίος κυκλομετατροπέας είναι ένας μετατροπέας που παράγει συχνότητα εξόδου χαμηλότερη από τη συχνότητα εισόδου.Αυτό το επιτυγχάνει συνδυάζοντας πολλαπλούς κύκλους εισόδου για να σχηματίσει έναν ενιαίο κύκλο εξόδου.Αυτός ο τύπος χρησιμοποιείται ευρέως επειδή παρέχει σταθερή και ελεγχόμενη έξοδο χαμηλής συχνότητας.Η διαχείριση της κυματομορφής είναι ευκολότερη σε σύγκριση με τις διαμορφώσεις step-up.Οι βαθμιαίοι κυκλομετατροπείς εφαρμόζονται συνήθως σε συστήματα υψηλής ισχύος.Προσφέρουν αξιόπιστη λειτουργία για εφαρμογές που απαιτούν μεταβλητό έλεγχο χαμηλής ταχύτητας.Αυτό τα καθιστά τον πιο πρακτικό και ευρέως διαδεδομένο τύπο.

Με βάση τον τρόπο λειτουργίας

Οι κυκλομετατροπείς ταξινομούνται επίσης με βάση το πώς ρέει το ρεύμα μεταξύ των ομάδων μετατροπέων.

1. Κυκλομετατροπείς Λειτουργίας Αποκλεισμού

Ένας κυκλομετατροπέας λειτουργίας μπλοκαρίσματος είναι ένας τύπος όπου διεξάγεται μόνο μία ομάδα μετατροπέων τη φορά.Αυτό σημαίνει ότι είτε η θετική είτε η αρνητική ομάδα είναι ενεργή, αλλά όχι και τα δύο ταυτόχρονα.Η ανενεργή ομάδα είναι εντελώς μπλοκαρισμένη για να αποτραπεί το ρεύμα κυκλοφορίας.Αυτή η προσέγγιση απλοποιεί τη συνολική δομή του κυκλώματος.Μειώνει την ανάγκη για πρόσθετα εξαρτήματα περιορισμού ρεύματος.Η εναλλαγή μεταξύ των ομάδων ελέγχεται προσεκτικά για να διατηρηθεί ο σωστός σχηματισμός εξόδου.Η λειτουργία μπλοκαρίσματος χρησιμοποιείται συνήθως λόγω της απλής εφαρμογής της.

2. Κυκλομετατροπείς Κυκλοφοριακού Ρεύματος

Ένας κυκλομετατροπέας κυκλοφορούντος ρεύματος είναι ένας τύπος όπου και οι δύο ομάδες μετατροπέων μπορούν να διεξάγουν ταυτόχρονα.Αυτό επιτρέπει στο ρεύμα να κυκλοφορεί μεταξύ των θετικών και αρνητικών ομάδων.Ένας αντιδραστήρας χρησιμοποιείται για τον έλεγχο και τον περιορισμό του ρεύματος κυκλοφορίας.Αυτή η διαμόρφωση επιτρέπει πιο ομαλές μεταβάσεις μεταξύ των καταστάσεων αγωγιμότητας.Βοηθά στη διατήρηση της συνεχούς ροής ρεύματος στο φορτίο.Το σύστημα λειτουργεί με βελτιωμένη συνέχεια κυματομορφής.Οι τύποι ρεύματος κυκλοφορίας χρησιμοποιούνται σε εφαρμογές που απαιτούν σταθερή απόδοση εξόδου.

Κύκλωμα και εξαρτήματα κυκλομετατροπέα

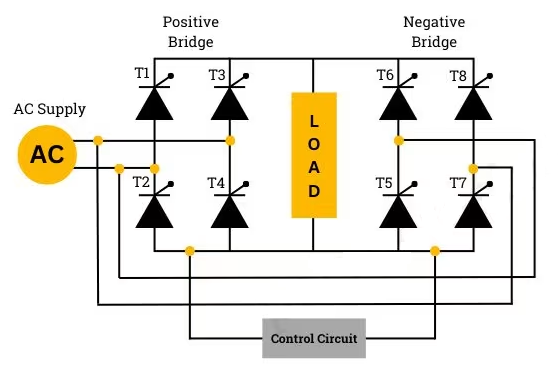

Εικόνα 3. Κύκλωμα κυκλομετατροπέα

• Θυρίστορ (SCR)

Το κύκλωμα χρησιμοποιεί πολλαπλά θυρίστορ διατεταγμένα σε διαμορφώσεις γέφυρας για ελεγχόμενη μεταγωγή.Αυτές οι συσκευές ημιαγωγών λειτουργούν ως ελεγχόμενοι διακόπτες που ρυθμίζουν τη ροή του ρεύματος.Κάθε θυρίστορ ενεργοποιείται σε συγκεκριμένους χρόνους για να διαμορφώσει την κυματομορφή εξόδου.Διαχειρίζονται επίπεδα υψηλής τάσης και ρεύματος στο σύστημα.

• Γέφυρες μετατροπέων θετικών και αρνητικών

Το κύκλωμα αποτελείται από δύο κύριες ομάδες γεφυρών: θετικούς και αρνητικούς μετατροπείς.Κάθε ομάδα είναι υπεύθυνη για την παραγωγή των αντίστοιχων τμημάτων της κυματομορφής εξόδου.Αυτές οι γέφυρες λειτουργούν εναλλάξ ή ταυτόχρονα ανάλογα με τη λειτουργία.Αποτελούν τη δομή του πυρήνα του κυκλομετατροπέα.

• Κύκλωμα ελέγχου

Το κύκλωμα ελέγχου παράγει παλμούς πυροδότησης για τα θυρίστορ με βάση την επιθυμητή συχνότητα εξόδου.Εξασφαλίζει ακριβή χρονισμό και συγχρονισμό με την παροχή εισόδου.Η μονάδα ελέγχου καθορίζει ποια θυρίστορ άγουν κάθε δεδομένη στιγμή.Διαδραματίζει βασικό ρόλο στη διατήρηση της σταθερής λειτουργίας του μετατροπέα.

• Είσοδος παροχής AC

Η είσοδος AC παρέχει την τάση της πηγής για μετατροπή.Παρέχει την ενέργεια που επεξεργάζεται απευθείας στην κυματομορφή εξόδου.Η είσοδος είναι συνήθως μονοφασική ή τριφασική πηγή AC.Η συχνότητά του χρησιμεύει ως αναφορά για την παραγωγή εξόδου.

• Φόρτωση

Το φορτίο συνδέεται στην έξοδο του κυκλομετατροπέα και λαμβάνει τη μετατρεπόμενη ισχύ AC.Μπορεί να είναι ωμικό, επαγωγικό ή κινητήρα ανάλογα με την εφαρμογή.Τα χαρακτηριστικά φορτίου επηρεάζουν τη ροή ρεύματος και την απόδοση του συστήματος.Η σωστή αντιστοίχιση εξασφαλίζει αποτελεσματική λειτουργία.

Πλεονεκτήματα και μειονεκτήματα του Cycloconverter

Πλεονεκτήματα του Cycloconverter

• Άμεση μετατροπή AC σε AC χωρίς σύνδεση DC

• Κατάλληλο για εφαρμογές υψηλής ισχύος

• Παρέχει ομαλή έξοδο χαμηλής συχνότητας

• Εξαλείφει την ανάγκη για μεγάλα εξαρτήματα αποθήκευσης ενέργειας

• Ικανότητα χειρισμού φορτίων υψηλού ρεύματος

• Επιτρέπει τον συνεχή έλεγχο συχνότητας

Περιορισμοί Κυκλομετατροπέα

• Υψηλή αρμονική παραμόρφωση στην έξοδο

• Σύνθετες απαιτήσεις ελέγχου και μεταγωγής

• Περιορισμένο εύρος συχνοτήτων εξόδου στην πράξη

• Απαιτεί μεγάλα και ογκώδη εξαρτήματα

• Κακός συντελεστής ισχύος σε ορισμένες συνθήκες

• Αυξημένο κόστος και πολυπλοκότητα συστήματος

Εφαρμογές Κυκλομετατροπέα

1. Βιομηχανικοί κινητήρες

Οι κυκλομετατροπείς χρησιμοποιούνται συνήθως για τον έλεγχο μεγάλων κινητήρων AC σε βιομηχανικά περιβάλλοντα.Παρέχουν ρυθμιζόμενη έξοδο συχνότητας για τη ρύθμιση της ταχύτητας του κινητήρα.Αυτό επιτρέπει την ομαλή λειτουργία υπό διαφορετικές συνθήκες φορτίου.Είναι σημαντικά σε διαδικασίες που απαιτούν ακριβή έλεγχο ταχύτητας.

2. Συστήματα Ηλεκτρικής Έλξης

Στα σιδηροδρομικά συστήματα, οι κυκλομετατροπείς χρησιμοποιούνται για την κίνηση των κινητήρων έλξης.Επιτρέπουν τον αποτελεσματικό έλεγχο της ταχύτητας και της ροπής του κινητήρα.Αυτό βελτιώνει την επιτάχυνση και την απόδοση πέδησης.Χρησιμοποιούνται ευρέως σε ηλεκτρικές ατμομηχανές και συστήματα μετρό.

3.Τσιμεντοβιομηχανίες και Χαλυβουργεία

Οι βαριές βιομηχανίες όπως η παραγωγή τσιμέντου και χάλυβα χρησιμοποιούν κυκλομετατροπείς για μεγάλα περιστρεφόμενα μηχανήματα.Αυτά τα συστήματα απαιτούν σταθερή χαμηλή ταχύτητα λειτουργία υπό υψηλά φορτία.Οι κυκλομετατροπείς εξασφαλίζουν αξιόπιστη απόδοση σε σκληρές συνθήκες.Υποστηρίζουν συνεχείς βιομηχανικές διαδικασίες.

4. Συστήματα Προώθησης Πλοίων

Οι κυκλομετατροπείς χρησιμοποιούνται σε θαλάσσιες εφαρμογές για τον έλεγχο των κινητήρων πρόωσης.Παρέχουν ισχύ μεταβλητής συχνότητας για αποτελεσματικό έλεγχο της ταχύτητας.Αυτό βελτιώνει την απόδοση καυσίμου και την ικανότητα ελιγμών.Είναι κατάλληλα για μεγάλα πλοία και πλοία ανοικτής θαλάσσης.

5. Ελαστήρια

Τα ελασματουργεία χρησιμοποιούν κυκλομετατροπείς για τον έλεγχο της ταχύτητας των κυλίνδρων.Αυτό εξασφαλίζει σταθερή επεξεργασία υλικών και ποιότητα προϊόντος.Το σύστημα επιτρέπει την ακριβή ρύθμιση της ταχύτητας κύλισης.Υποστηρίζει λειτουργία υψηλής ροπής και χαμηλής ταχύτητας.

6. Εξοπλισμός Μεταλλείων

Στις εργασίες εξόρυξης, οι κυκλομετατροπείς χρησιμοποιούνται για την οδήγηση βαρέων μηχανημάτων όπως θραυστήρες και μεταφορείς.Παρέχουν αξιόπιστη ισχύ σε ακραίες συνθήκες εργασίας.Αυτό εξασφαλίζει συνεχή λειτουργία και παραγωγικότητα.Είναι ιδανικά για εφαρμογές υψηλής ισχύος, ανθεκτικές.

Κυκλομετατροπέας εναντίον μετατροπέα

Όψη	Κυκλομετατροπέας	Μετατροπέας
Τύπος μετατροπής	Απευθείας AC–AC (μετατροπή σε ένα στάδιο)	DC–AC (δύο σταδίων: ανορθωτής + μετατροπέας)
Ενδιάμεσο Σκηνή	Χωρίς σύνδεση DC (0 V λεωφορείο DC)	Σύνδεσμος DC τυπικά 300–800 V (LV) ή >1 kV (HV)
Συχνότητα Έλεγχος	Έξοδος ≈ 0–30 Hz (συνήθως ≤ 0,3 × συχνότητα εισόδου)	Έξοδος ≈ 0–400 Hz (βιομηχανική), έως kHz σε μονάδες δίσκου
Συχνότητα εξόδου Εύρος	Περιορίζεται σε ~10–30% της συχνότητας εισόδου	0 Hz σε πολλά εκατό Hz (ή υψηλότερο)
Ποιότητα κυματομορφής	THD τυπικά 20–40%	THD τυπικά <5% with PWM and filtering
Αρμονικό περιεχόμενο	Κυρίαρχος αρμονικές χαμηλής τάξης (5η, 7η, κ.λπ.)	Υψηλής συχνότητας αρμονικές (πιο εύκολο φιλτράρισμα)
Αποτελεσματικότητα	~85–92% (βελτιστοποιημένο για λειτουργία χαμηλής συχνότητας)	~90–98% ανάλογα με την τοπολογία και το φορτίο
Επίπεδο ισχύος	Συνήθως 1 MW έως >50 MW συστήματα	Από <1 kW έως συστήματα πολλαπλών MW
Έλεγχος Πολυπλοκότητα	Υψηλή (φάση έλεγχος με πολλαπλά θυρίστορ)	Μέτρια (ψηφιακός έλεγχος βάσει PWM)
Μέγεθος	Μεγάλο αποτύπωμα λόγω μετασχηματιστών/αντιδραστήρων	Συμπαγές λόγω μεταγωγή υψηλής συχνότητας
Εναλλαγή Συσκευές	SCR (θυρίστορ), με μεταγωγή γραμμής	IGBT/MOSFET, αυτο-μεταλλαζόμενος
Ταχύτητα απόκρισης	Αργή (εξαρτάται από τη συχνότητα γραμμής, δεκάδες ms)	Γρήγορα (μικροδευτερόλεπτα έως χιλιοστά του δευτερολέπτου)
Ισχύς εισόδου Παράγοντας	Τυπικά χαμηλό (υστερεί 0,5–0,8)	Υψηλό (0,9–0,99 με τεχνικές ελέγχου)
Τυπικό Εφαρμογές	Μεγάλο σύγχρονοι κινητήρες, ελαστήρια, έλξη	VFD, ανανεώσιμα ενέργεια, UPS, EV drives

Συμπέρασμα

Οι κυκλομετατροπείς παρέχουν άμεση μετατροπή συχνότητας AC σε AC, καθιστώντας τους εξαιρετικά κατάλληλους για εφαρμογές υψηλής ισχύος που απαιτούν ακριβή και συνεχή έλεγχο της συχνότητας εξόδου.Η λειτουργία τους βασίζεται σε ελεγχόμενη μεταγωγή και τμηματοποίηση κυματομορφής, που υποστηρίζονται από βασικά εξαρτήματα όπως θυρίστορ και γέφυρες μετατροπέων.Ενώ προσφέρουν πλεονεκτήματα όπως αποτελεσματική απόδοση χαμηλής συχνότητας και χειρισμό υψηλής ισχύος, παρουσιάζουν επίσης προκλήσεις όπως η αρμονική παραμόρφωση και οι πολύπλοκες απαιτήσεις ελέγχου.
