Περιεκτική επισκόπηση των μετρητών UP/Down: Circuit Design και 74193 IC εξήγησε

Στον περίπλοκο κόσμο της ψηφιακής ηλεκτρονικής, οι μετρητές διαδραματίζουν σημαντικό ρόλο στο σχεδιασμό διαδοχικών κυκλωμάτων, επιτρέποντας την ακριβή συσχέτιση των ψηφιακών παλμών σε διάφορες εφαρμογές.Αυτά τα βασικά εξαρτήματα τροφοδοτούνται από τα σαγιονάρες (FFs) συγχρονισμένα με σήματα ρολογιού (CLK), εξασφαλίζοντας αξιόπιστη παρακολούθηση και επεξεργασία δεδομένων.Είτε λειτουργούν ως ξεχωριστές συσκευές είτε ως βασικά μέρη μεγαλύτερων συστημάτων, οι μετρητές έχουν γίνει απαραίτητες στον ψηφιακό σχεδιασμό.Μεταξύ των διαφορετικών τύπων μετρητών, οι μετρητές UP/Down ξεχωρίζουν για τη μοναδική τους ικανότητα να μετρούν και στις δύο κατευθύνσεις, προσφέροντας απαράμιλλη ευελιξία και αποτελεσματικότητα.Σε αυτό το άρθρο, σκάβουμε τους μηχανικούς, τις εφαρμογές και τη σημασία των μετρητών UP/Down, με προβολέα στο ευπροσάρμοστο 74193 IC.Εξερευνώντας το ρόλο τους σε πραγματικά συστήματα και ψηφιακές καινοτομίες, στοχεύουμε να παρέχουμε έναν ολοκληρωμένο οδηγό για εσάς.

Κατάλογος

Κατανόηση του μετρητή επάνω/κάτω

Οι μετρητές επάνω/κάτω προσφέρουν μια περίπλοκη μέθοδο καταμέτρησης, επιτρέποντας λειτουργίες διπλής κατεύθυνσης που βασίζονται σε συγκεκριμένα σήματα ελέγχου.Αυτοί οι μετρητές βρίσκονται σε εφαρμογές όπου απαιτούνται και οι δύο προς τα πάνω και προς τα κάτω, όπως φαίνεται στις τεχνολογίες TTL - όπως 74LS190 και 74LS191 - οι τρόποι καταμέτρησης των μετατροπών ως δεξιόστροφα σε απόκριση των οδηγιών εισροών τους.

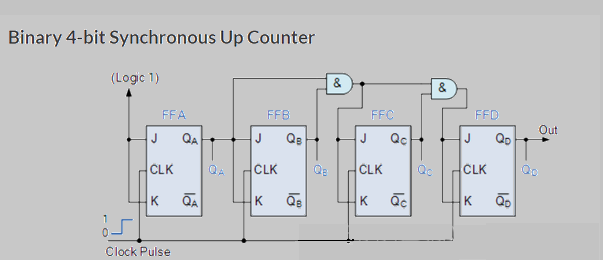

4-bit δυαδική επάνω/κάτω πάγκο

Ο μετρητής 4-bit αποτελεί δυαδική καταμέτρηση, πλοηγώντας με επιδεξιότητα από 0000 έως 1111 και βρόχο κυκλικά.Οι παλμοί ρολογιού οδηγούν τον μηχανισμό αύξησης σε ένα εύρος 0-15, με κάθε τσιμπούρι να προκαλεί μεθοδικά μια επακόλουθη κατάσταση.

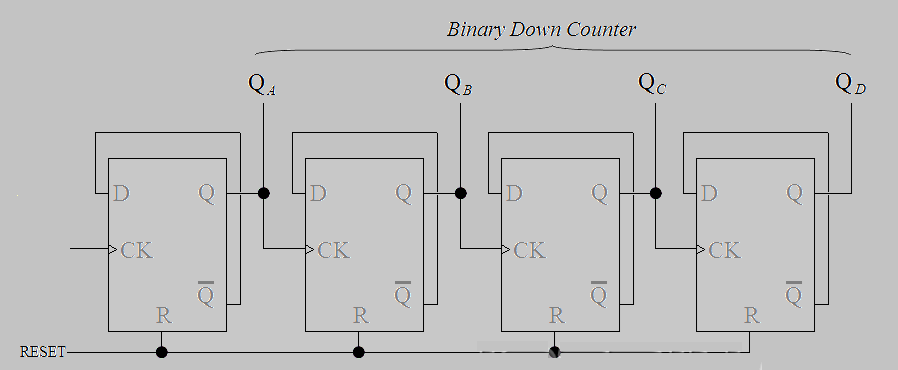

Αντίθετα, η διαδικασία μείωσης, μετατοπίζοντας από 1111 σε 0000, βασίζεται σε τέσσερα σαγιονάρες τύπου D που ενεργοποιούνται από τις άκρες του ρολογιού.Η καινοτόμος χρήση των ανεστραμμένων μηχανισμών ανατροφοδότησης επιτυγχάνει μια αρμονική αλληλεπίδραση των αποτελεσμάτων, επισημαίνοντας τόσο τη δημιουργικότητα όσο και την ακρίβεια.

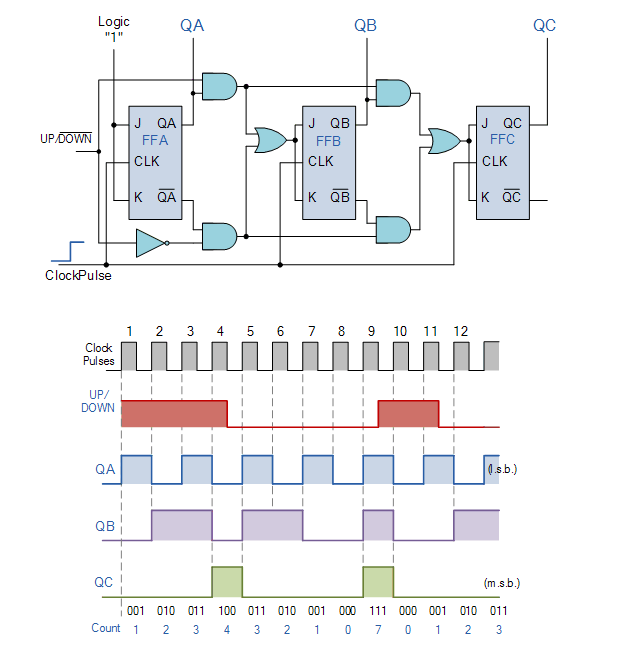

Σύγχρονος μετρητής 3-bit/down

Ο σύγχρονος μετρητής 3-bit, χρησιμοποιώντας τα flip-flops JK, αποτελεί παράδειγμα μιας αποτελεσματικής προσέγγισης για την καταμέτρηση από 0 (000) σε 7 (111) και πίσω.Ο σύγχρονος σχεδιασμός του επιτρέπει τον εκλεπτυσμένο έλεγχο της διαδικασίας καταμέτρησης, όπου κάθε μετάβαση κατάστασης συντονίζεται με ακριβείς εντολές εισόδου.Αυτό το χαρακτηριστικό ενισχύει την ακρίβεια στην ανοδική μέτρηση από 0 έως 7, ενώ παράλληλα διαχειρίζεται την κατάρρευση από 7 πίσω σε 0.

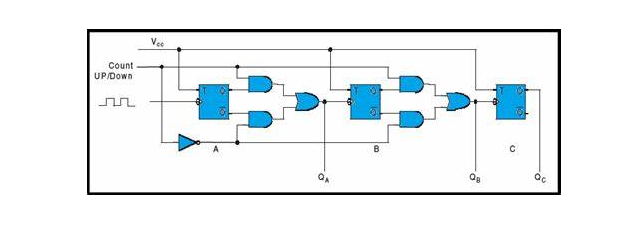

Σχεδιάζοντας ένα κύκλωμα αντίθετου/κάτω

Το κύκλωμα μετρητή 3-bit βρίσκεται ως βασικό στοιχείο στον ψηφιακό σχεδιασμό, εξυπηρετώντας διαφορετικούς σκοπούς καταμέτρησης και χρονισμού.Χρησιμοποιεί σταθερά flip-flops (FFS) για να καθορίσει την κατεύθυνση της κατεύθυνσης της καταμέτρησης ή φθίνουσα.

Στη λειτουργία Up-Count, κάθε FF ευθυγραμμίζεται με μια είσοδο ρολογιού που προέρχεται από την προηγούμενη έξοδο του FF (Q), καθοδηγώντας το κύκλωμα σε μια ομαλή ανάβαση μέσω δυαδικών καταστάσεων από 000 έως 111.Έλεγχος, συμπεριλαμβανομένων ψηφιακών ρολογιών και αριθμομηχανών όπου η ακρίβεια προκαλεί ικανοποίηση και αξιοπιστία.

Η μετάβαση σε κατάσταση λειτουργίας προς τα κάτω απαιτεί μια έξυπνη προσέγγιση, εμπλέκοντας τις αντίστροφες εξόδους των flip-flops.Απομακρύνοντας από μια απλή πορεία προς τα εμπρός, αυτή η διαμόρφωση ανακατευθύνει την είσοδο του ρολογιού κάθε FF για να λαμβάνει σήματα από το συμπλήρωμα της προηγούμενης εξόδου Q του FF.Κατά συνέπεια, το κύκλωμα μετράει αντίστροφα, από το δυαδικό 111 πίσω σε 000. Αυτή η προσαρμόσιμη λειτουργικότητα αποδεικνύεται κυρίως ελκυστική κατά το σχεδιασμό αναστρέψιμων μετρητών για backtracking σε συστήματα όπως τα ψηφιακά οδύμετρα και οι χρονομετρητές μείωσης - η λεπτή ευχαρίστηση να κινούνται προς τα πίσω όσο ομαλά, όπως δεν μπορεί να παραβλεφθεί.

Μηχανικοί του μετρητή επάνω/κάτω

Η λειτουργικότητα του μετρητή UP/Down βασίζεται σε μια είσοδο ελέγχου που καθορίζει τον τρόπο λειτουργίας του, υπαγορεύοντας εάν ο αριθμός θα ανέλθει ή θα κατέβει.Η ουσία της λειτουργίας της έγκειται στον απρόσκοπτο συγχρονισμό μεταξύ της εξόδου των σαγιονάρων (FFS) και των σημάτων ελέγχου που επηρεάζουν τα επακόλουθα FFs.Στις εφαρμογές, ακόμη και η παραμικρή απόκλιση από το τέλειο χρονισμό μπορεί να οδηγήσει σε σφάλματα καταμέτρησης, υπογραμμίζοντας πόσο δυναμική είναι να συντονιστεί με ακρίβεια ο χρονισμός του σήματος.

• Λειτουργία μέτρησης

Κατάσταση	ΕΟ	ΕΒ	Qa
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Λειτουργία μέτρησης

Κατάσταση	ΕΟ	ΕΒ	Qa
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Σε μια τυπική διαμόρφωση, τρία flip-flops αποθηκεύουν μια ψηφιακή τιμή 3-bit, επιτρέποντας έναν δυαδικό αριθμό που κυμαίνεται από 0 έως 7. Μπορείτε συχνά να αντιμετωπίζετε προκλήσεις διατηρώντας την αξιοπιστία των αποθηκευμένων τιμών, ειδικά όταν ασχολείστε με περιβάλλοντα με ηλεκτρικό θόρυβο ή παρεμβολές.Για την αντιμετώπιση αυτών των προκλήσεων χρησιμοποιούνται συχνά, συχνά χρησιμοποιούνται τεχνικές συγχρονισμού ή φιλτραρίσματος, εξασφαλίζοντας ότι τα δεδομένα διατηρούνται με ακεραιότητα κατά τη διάρκεια των μεταβάσεων.

Οι λογικές πύλες επηρεάζουν σημαντικά τον τρόπο με τον οποίο κατευθύνονται αυτά τα σήματα, εξασφαλίζοντας ότι ο μετρητής συμμορφώνεται με τις επιχειρησιακές του ανάγκες.Διαχειρίζονται τη ροή για να εξασφαλίσουν ότι μόνο μία κατάσταση - είτε αυξάνεται είτε μείωση - παραμένει ενεργή ανά πάσα στιγμή.Τα προηγμένα κυκλώματα μπορούν να ενσωματώνουν προγραμματιζόμενη λογική, προσφέροντας βελτιωμένη προσαρμοστικότητα και δυναμικές προσαρμογές.Αυτό εισάγει μια ενδιαφέρουσα πτυχή: ο σχεδιασμός μετρητών με πρόβλεψη για μελλοντική επεκτασιμότητα μπορεί να διευρύνει σημαντικά τη χρησιμότητά τους.

Δυναμική παλμού ρολογιού εξευγενισμού χρησιμοποιώντας έναν μετρητή επάνω/κάτω

Ένας μετρητής επάνω/κάτω μεταμορφώνει τις καταστάσεις ρυθμίζοντας τις εξόδους Flip-Flop (FF) σε απόκριση των αλλαγών παλμών ρολογιού.

• Στο σενάριο ανοδικής καταμέτρησης: Συνδέστε το αρχικό flip-flop στη λογική 0, προκαλώντας την εναλλαγή τους στις φθίνουσες άκρες του ρολογιού, ενισχύοντας τον συγχρονισμό με τους στόχους του συστήματος για απρόσκοπτη ροή.Οι σκέψεις που προέρχονται από τις εμπειρίες σχεδιασμού του ψηφιακού κυκλώματος υποδηλώνουν ότι η εξισορρόπηση αυτών των ενεργειών εναλλαγής μπορεί να μειώσει τις ψευδείς ενεργοποιητές, αυξάνοντας έτσι την αξιοπιστία με την πάροδο του χρόνου.

Μεταβατική και αρμονική μετάβαση κατάστασης

• Στη λειτουργία κάτω μέτρησης: Συνδεθείτε με τη λογική 1 για να ενεργοποιήσετε όλα τα σαγιονάρες για εναλλαγή, οδηγώντας σε ομαλή μείωση από υψηλότερες καταστάσεις.Αυτή η μέθοδος μπορεί να εξομοιωθεί με την προσεκτική εκκαθάριση ενός ελατηρίου, όπου η ακρίβεια και ο χρόνος εξασφαλίζουν μια ελάχιστη μηχανική καταπόνηση κατά την επιστροφή στην αρχική γραμμή.Αυτή η ρύθμιση διευκολύνει μια σταδιακή μείωση μέχρι να προκληθεί μια ακολουθία επαναφοράς.

Αποτελεσματική επαναφορά του κύκλου και διασφάλιση της συνέπειας

Οι ρουτίνα επαναφέρονται κάθε οκτώ κύκλοι ρολογιού, εξασφαλίζοντας συνεπή λειτουργία.Το πλαίσιο οκτώ κύκλων παρέχει μια καθορισμένη φάση για κάθε μετατόπιση κατάστασης, εξασφαλίζοντας ότι κάθε φάση ολοκληρώνεται αποτελεσματικά πριν ξεκινήσει η επόμενη.Η ανατροφοδότηση από πρακτικές εφαρμογές υποδηλώνει ότι αυτές οι περιοδικές επαναφορές εμποδίζουν τη συσσώρευση σφαλμάτων, ενισχύοντας την επιχειρησιακή ισορροπία.

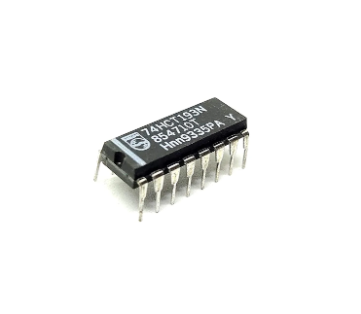

74193 Επισκόπηση IC Counter Up/Down

Ο 74193 Το ολοκληρωμένο κύκλωμα, γνωστό ως σύγχρονος δυαδικός μετρητής 4-bit, διαχειρίζεται δειγμάτων τόσο προς τα πάνω όσο και προς τα κάτω λειτουργίες μέτρησης.Η ικανότητά του να χειρίζεται τις ακολουθίες καταμέτρησης μέχρι ένα modulo των 16 προσφέρεται σε ένα ευρύ φάσμα ψηφιακών εφαρμογών.Αυτό το IC είναι μοναδικά σχεδιασμένο με ακροδέκτες ειδικά για καταμέτρηση πάνω και κάτω, παράλληλα με μια κύρια επαναφορά και είσοδο φόρτωσης, η οποία παρέχει ευκολία στη διαμόρφωση της αρχικής κατάστασης ανάλογα με τις διαφορετικές ανάγκες.

Η αρχιτεκτονική του IC 74193 υποστηρίζει την αβίαστη κατεύθυνση.Στις ψηφιακές συσκευές, η επιλογή μεταξύ της ανοδικής και της καθοδικής μέτρησης ενισχύει την προσαρμοστικότητα του συστήματος.Κάθε λειτουργία καταμέτρησης ευθυγραμμίζεται ακριβώς με τον παλμό ρολογιού, καθιστώντας την αξιόπιστη επιλογή για περίπλοκα συστήματα όπου ο χρόνος είναι ουσιαστικός.Για εσάς, αυτός ο συγχρονισμός μπορεί να είναι ένας στρατηγικός παράγοντας για την εξασφάλιση συνεπής εκτέλεσης ακολουθίας.

Ένα βασικό χαρακτηριστικό αυτού του IC είναι η κύρια επαναφορά, η οποία επιτρέπει την άμεση επαναφορά όλων των δυαδικών ψηφίων - μια λειτουργία που συχνά αναπτύσσεται κατά την εκκίνηση ή κατά την επίλυση σφαλμάτων.Επιπλέον, η είσοδος φορτίου αυξάνει τη χρησιμότητά του επιτρέποντάς σας να ορίσετε προκαθορισμένες αρχικές μετρήσεις, επιτρέποντας ένα βαθμό εξατομίκευσης που απαιτείται σε μια ποικιλία ψηφιακών πλαισίων.Αυτή η εξατομίκευση γίνεται βασική σε σενάρια όπου οι συσκευές υποβάλλονται σε κανονική αρχικοποίηση ή απαιτούν ειδικό χειρισμό κατά τη διάρκεια των διακοπών.

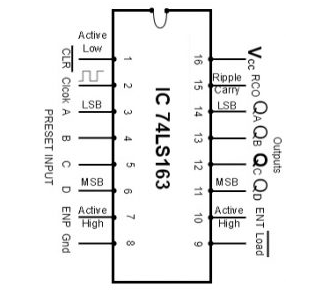

Διαμόρφωση PIN

Αριθμός PIN	Όνομα καρφίτσας	Περιγραφή
Ακροδέκτης 1	Σύμπλεγμα	Μια είσοδος ενεργού χαμηλού επαναφοράς.
Ακροδέκτης 2	CLK	Ένα σήμα εισόδου ρολογιού.
Καρφίτσα 3	A (LSB)	Προκαθορισμένη είσοδος δεδομένων.
Ακροδέκτης 4	σι	Προκαθορισμένη είσοδος δεδομένων.
Καρφίτσα 5	ντο	Προκαθορισμένη είσοδος δεδομένων.
Πείρος 6	D (MSB)	Προκαθορισμένη είσοδος δεδομένων.
Καρφίτσες 7	ERP	Μια ενεργή υψηλή είσοδο με την ετικέτα ENP.
Καρφίτσα 8	ΑΕΔ	Πείρος γείωσης.
Καρφίτσα 9	Φορτίο	Μια είσοδος φόρτωσης δεδομένων ενεργού χαμηλού δεδομένων.
Πείρος 10	Μπερδεύω	Μια ενεργή υψηλή είσοδος με την ετικέτα ENT.
Καρφίτσα 11	QD (MSB)	Έξοδος Flip-Flop.
Καρφίτσα 12	ΕΟ	Έξοδος Flip-Flop.
Πείρος 13	ΕΒ	Έξοδος Flip-Flop.
Πείρος 14	QA (LSB)	Έξοδος Flip-Flop.
Pin 15	RCO	Ripple μεταφέροντας τη μετάβαση από 0 σε 1.
Πείρος 16	VCC	PIN εισόδου τροφοδοσίας.

Χαρακτηριστικά

Χαρακτηριστικό	Περιγραφή
Συχνότητα CLK	Λειτουργεί με συχνότητα CLK 32 MHz.
Χρήση ισχύος	Η χρήση ισχύος καλύπτεται στα 93 MW.
Αντιγράφου	Λειτουργεί ως μετρητής Modulo-16 4-bit.
Προκαθορισμένες εισροές	Έρχεται με διαθέσιμες προκαθορισμένες εισόδους.
Προγραμματισμός	Διαθέτει σύγχρονο προγραμματισμό.
Κυματοειδής	Έχει μια εσωτερική κυματοθραύστη για αποτελεσματική μέτρηση.
Παραγωγή μεταφοράς	Προσφέρει μια έξοδο μεταφοράς κατάλληλη για την καταρράκτη N-bit.
Χρόνος διάδοσης	Διαθέτει χρόνο διάδοσης 14 ns.

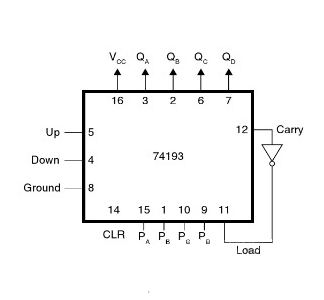

Δημιουργία μετρητή επάνω/κάτω με το IC 74193

Το σύμπλεγμα 74193 IC, που αναγνωρίζεται για τις προσαρμόσιμες λειτουργίες καταμέτρησης, είναι ένα πολύτιμο συστατικό στα ψηφιακά συστήματα για την ενεργοποίηση των ευέλικτων εργασιών μέτρησης προς τα πάνω/κάτω.Στη διάταξη του κυκλώματος, το PIN-16 συνδέεται με το VCC για να παρέχει στο IC επιχειρησιακή ισχύ.Οι σαφείς καρφίτσες βασίζονται στρατηγικά, γεγονός που ενεργεί για την επαναφορά του μετρητή όταν απαιτείται, συμβάλλοντας στη διατήρηση της αξιοπιστίας και της απόδοσης του συστήματος.

Τα δυαδικά δεδομένα εισέρχονται στο IC μέσω των ακίδων PIN PA, PB, PC και PD.Οι αντίστοιχες δυαδικές εξόδους είναι προσβάσιμες σε QA, QB, QC και QD, παρέχοντας επεξεργασμένες μετρήσεις που είναι ως επί το πλείστον επωφελείς για εργασίες όπως τα κυκλώματα χρονισμού και τα διαιρέτες συχνότητας που απαιτούν υψηλή ακρίβεια.

Η κατεύθυνση της καταμέτρησης, είτε η αύξηση είτε η μείωση, ελέγχεται μέσω εξειδικευμένων εισόδων ρολογιού.Αυτή η δυνατότητα σας επιτρέπει να ρυθμίσετε δυναμικά την ακολουθία μέτρησης του IC, ενισχύοντας την ευελιξία της σε διάφορες εφαρμογές.Όταν χρησιμοποιείτε το IC σε πρακτικά σενάρια, είναι αυταρχικό να διαμορφώσετε προσεκτικά τον παλμό του ρολογιού και να αντιμετωπίσετε τα ζητήματα θορύβου για να αποφευχθούν εσφαλμένες μετρήσεις, εξασφαλίζοντας ότι το κύκλωμα λειτουργεί αξιόπιστα.

Συγκριτική ανάλυση του μετρητή αντίθετου και κάτω

Επάνω αντίθετο	Πάγκος κάτω
Ο μετρητής UP ταιριάζει από το «0» στο μέγιστο όριο του	Ο μετρητής κάτω ξεκινά από την κορυφαία τιμή του και κατεβαίνει στο '0'
Μετράει τα γεγονότα σε μια ανερχόμενη ακολουθία	Μετράει τα γεγονότα σε μια φθίνουσα ακολουθία

Πλεονεκτήματα και περιορισμοί των μετρητών UP/Down

Σημάδια

Οι μετρητές επάνω/κάτω παρέχουν μια ποικιλία οφέλη, ειδικά στον κόσμο του Ενσωμάτωση σε συστήματα υψηλής ταχύτητας.Η απλή δομή τους Flip-Flop βοηθά στην αβίαστη συνδεσιμότητα, που συχνά οδηγούν σε οικονομικά αποδοτικές επιλογές για ψηφιακές συσκευές, όπου η ελαχιστοποίηση της πολυπλοκότητας αποτελεί προτεραιότητα. Η ικανότητα να υπολογίζεται και στις δύο κατευθύνσεις - πάνω και προς τα κάτω - προσαρμόζεται ευελιξία, αποδεικνύοντας ευεργετική σε εφαρμογές όπως ψηφιακά ρολόγια ή μετρητές συμβάντων όπου είναι επιθυμητή η αμφίδρομη καταμέτρηση. Επιπλέον, η λειτουργικότητά τους λάμπει σε συστήματα δοκιμών που χρησιμοποιούνται για την επιβεβαίωση λογικών σημάτων.Οι πρακτικές εφαρμογές εκτιμούν τους απλός σχεδιασμός, η οποία εξασφαλίζει απλούστερη εντοπισμό σφαλμάτων και συντήρησης, προσφέροντας ένα αξιοσημείωτο πλεονέκτημα για εσάς που εστιάσατε στην επίλυση προβλημάτων και των εργασιών βελτιστοποίησης.

Περιορισμοί

Παρά τα πλεονεκτήματα, οι μετρητές επάνω/κάτω εμφανίζουν συγκεκριμένους περιορισμούς, ειδικά όσον αφορά την ακρίβεια σε αυξημένες συχνότητες. Καθώς αυξάνονται οι επιχειρησιακές ταχύτητες, μπορεί να αντιμετωπίσουν ανακρίβειες, δημιουργώντας προκλήσεις σε συστήματα που δίνουν προτεραιότητα στην υψηλή αξιοπιστία. Αυτές οι ανακρίβειες συχνά προέρχονται από την εξάρτηση από τον εξωτερικό συγχρονισμό ρολογιού, ο οποίος μπορεί συγκεκριμένα απαιτούν συμπληρωματικά κυκλώματα flip-flop.Τέτοιες απαιτήσεις μπορούν Αυξήστε την πολυπλοκότητα του κυκλώματος και εισαγάγετε πιθανές καθυστερήσεις χρονισμού.Επιπλέον, κατά τη διαχείριση περίπλοκων συστημάτων δυαδικών ψηφίων, Οποιεσδήποτε καθυστερήσεις που σχετίζονται με τους μετρητές μπορούν να επιδεινώσουν, επηρεάζοντας τη συνολική απόδοση του συστήματος.Κατά συνέπεια, μπορείτε συχνά να διερευνήσετε εναλλακτικές λύσεις ή πρόσθετα εξαρτήματα για να μετριάσετε αυτά τα αποτελέσματα, βασίζοντας τις στρατηγικές τους σε βελτιωμένες τεχνικές συγχρονισμού.Η πλοήγηση σε αυτούς τους συμβιβασμούς απαιτεί μια προσεκτική αξιολόγηση των αναγκών του συστήματος και πώς τέτοια στοιχεία ενδέχεται να επηρεάσουν την απόδοση, συχνά καθοδηγούν σε στρατηγικές βελτιώσεις σχεδιασμού προσαρμοσμένες σε συγκεκριμένες απαιτήσεις εφαρμογών.

Χρήσεις επάνω/κάτω μετρητών

Μετρητές αυτόματης αντιστροφής

Στον κόσμο της μηχανικής των συστημάτων που απαιτεί σχολαστικό έλεγχο, οι μετρητές επάνω/κάτω εισάγουν ένα χρήσιμο χαρακτηριστικό: την αυτόματη ρύθμιση της κατεύθυνσης μέτρησης σε όρια καθορισμένων.Αυτή η προσαρμοστικότητα υποστηρίζει μια άψογη μετάβαση μεταξύ της μέτρησης προς τα εμπρός και προς τα πίσω.Μια τέτοια λειτουργία αποτιμάται ιδιαίτερα σε αυτοματοποιημένα περιβάλλοντα όπου η παρακολούθηση της κίνησης και στις δύο κατευθύνσεις επηρεάζει βαθιά την επιχειρησιακή αποτελεσματικότητα.Η βιομηχανική ρομποτική, για παράδειγμα, αξιοποιεί αυτό το χαρακτηριστικό για να εξασφαλίσει την ακρίβεια μετά την επίτευξη των ορίων κινήσεων τους.

Διαιρέτες ρολογιού

Μέσα σε ψηφιακά ηλεκτρονικά συστήματα, οι μετρητές UP/Down συμβάλλουν σημαντικά στην κατασκευή διαχωριστικών ρολογιών, οι οποίοι διαμορφώνουν δεξιό τρόπο τη συχνότητα των σημάτων ρολογιού.Αυτή η διαμόρφωση βοηθά στην κατασκευή σημάτων χρονισμού που είναι καθοριστικά για την οδήγηση ποικίλων εξαρτημάτων σε ποικίλες συχνότητες μέσα σε ένα ολοκληρωμένο σύστημα.Προσφέροντας ρολόγια διαφορετικών ταχύτητας, αυτοί οι μετρητές διαδραματίζουν σημαντικό ρόλο στον συγχρονισμό ποικίλων διαδικασιών, ικανοποιώντας έτσι τις μοναδικές ανάγκες του συστήματος.

Συστήματα διαχείρισης στάθμευσης

Σε αστικούς χώρους που πνίγονται με κυκλοφορία, οι μετρητές επάνω/κάτω παρέχουν δυναμικές λύσεις μέσω συστημάτων διαχείρισης στάθμευσης.Με την μεθοδική αύξηση της καταμέτρησης με την είσοδο κάθε οχήματος και τη μείωση του κατά την έξοδο, αυτοί οι μετρητές παρέχουν έγκαιρες ενημερώσεις σχετικά με τα διαθέσιμα σημεία στάθμευσης.Αυτός ο πραγματικός μηχανισμός παρακολούθησης υποστηρίζει αποτελεσματική χρήση υποδομής στάθμευσης ενώ εμπλουτίζει την εμπειρία σας.

Διαχωρισμός συχνότητας

Για εργασίες που περιλαμβάνουν διαχωρισμό συχνότητας στα δίκτυα επικοινωνίας, οι μετρητές επάνω/κάτω αποδεικνύονται εξαιρετικά επωφελείς λόγω του χαμηλού θορύβου τους και της μειωμένης κατανάλωσης ενέργειας.Αυτοί οι μετρητές βοηθούν στη σχολαστική διαίρεση και τη διαχείριση των συχνοτήτων, επιτρέποντας τη στέγαση πολλαπλών καναλιών μέσα σε ένα δίκτυο.Σε περιβάλλοντα με εκτεταμένη επεξεργασία σήματος, η χρήση τέτοιων μετρητών εξασφαλίζει ελάχιστες παρεμβολές, διατηρώντας την ακεραιότητα και την ποιότητα των σημάτων επικοινωνίας.

Καταμέτρηση ασύγχρονης δεκαετίας

Οι μετρητές επάνω/κάτω επιτρέπουν την ασύγχρονη καταμέτρηση της δεκαετίου, που χρησιμοποιούνται για εφαρμογές όπου οι λειτουργίες εμφανίζονται ανεξάρτητα από τα παγκόσμια ρολόγια.Στα ασύγχρονα συστήματα, αυτοί οι μετρητές παρέχουν μια αξιόπιστη προσέγγιση για την επίτευξη της μέτρησης βάσης-10, που υπερέχει στην προσαρμοστικότητα χωρίς να χάσει την ακρίβεια.Η χρησιμότητά τους λάμπει σε συστήματα που λειτουργούν σε ποικίλες συνθήκες, προσαρμόζοντας ομαλά χωρίς να θυσιάζουν την ακρίβεια.

Σύναψη

Αυτό το άρθρο σκάβει στο περίπλοκο σχεδιασμό και τις επιχειρησιακές πτυχές του μετρητή UP/Down, εστιάζοντας στο 74193 IC.Γνωστή για τις δυνατότητες διπλής καταμέτρησης - τόσο ανερχόμενες όσο και φθίνουσες - διαθέτει διαφορετικές εφαρμογές, από εξελιγμένα συστήματα στάθμευσης μέχρι περίπλοκα καθήκοντα διαίρεσης συχνοτήτων.Καθώς μετατοπίζονται τα τεχνολογικά τοπία, μια βαθιά κατανόηση αυτών των εξαρτημάτων μπορεί να οδηγήσει την καινοτομία και να ενισχύσει την αποτελεσματικότητα.Η χρησιμότητα του Up/Down Counter εκτείνεται πέρα ​​από τις συμβατικές εφαρμογές, αποδίδοντας σε αυτοματοποιημένα συστήματα όπου οι ακριβείς μηχανισμοί καταμέτρησης ενισχύουν την αποτελεσματικότητα.Για παράδειγμα, στις δυναμικές λύσεις διαχείρισης της κυκλοφορίας, οι μετρητές αυτοί διαδραματίζουν σημαντικό ρόλο ενσωματώνοντας τα πραγματικά δεδομένα για τη βελτιστοποίηση της ροής.Η αξιοποίηση της ευελιξίας της συσκευής επιτρέπει την ικανοποίηση των προκλήσεων σε διάφορους τομείς με προσαρμοσμένες στρατηγικές.Από τις συγκεκριμένες ιδέες της βιομηχανίας, η ακριβής εφαρμογή αυτών των μετρητών μπορεί να ενισχύσει σημαντικά την απόδοση του συστήματος.
